Guide till BBI-excel makro (v. oktober2012)

Transkript

1 Guide till BBI-excel makro (v. oktober2012) (BBI-Brackish water Benthic Index; Perus et al. 2007) BQI H Im max BQ ax H * ABtot S BBI 2 2 Makrons syfte är att assistera vid beräkning av BBI- och BBI-EQR indexvärden för mjukbottens bottenfaunaundersökningar samt ge stöd vid ekologisk statusklassificering av vattenförekomster längs Finlands kust i enlighet med EU s vattendirektiv. Makron är framtagen för Microsoft Office Excel 2007, och i äldre versioner kan problem med matematiska beräkningar och graf-framställning uppstå, varför Microsoft Office Excel 2007 rekommenderas. Programvara och guide finns att laddas ner fritt på Finlands miljöcentrals externa hemsidor ( xxxxxx) Guiden och makron har framställts av Jens Perus vid Närings-, trafik- och miljöcentralen i södra Österbotten (jens.perus@ely-keskus.fi; tel/puh ). För den tekniska programmeringsdelen av makron ansvarar MÖ Software, Mathias Österberg, tel/puh Vid nyttjande av BBI-makro och tillhörande instruktionsguide kan referens ges till: Perus, J. & Österberg, M Guide till BBI-excel makro (v. oktober2012)

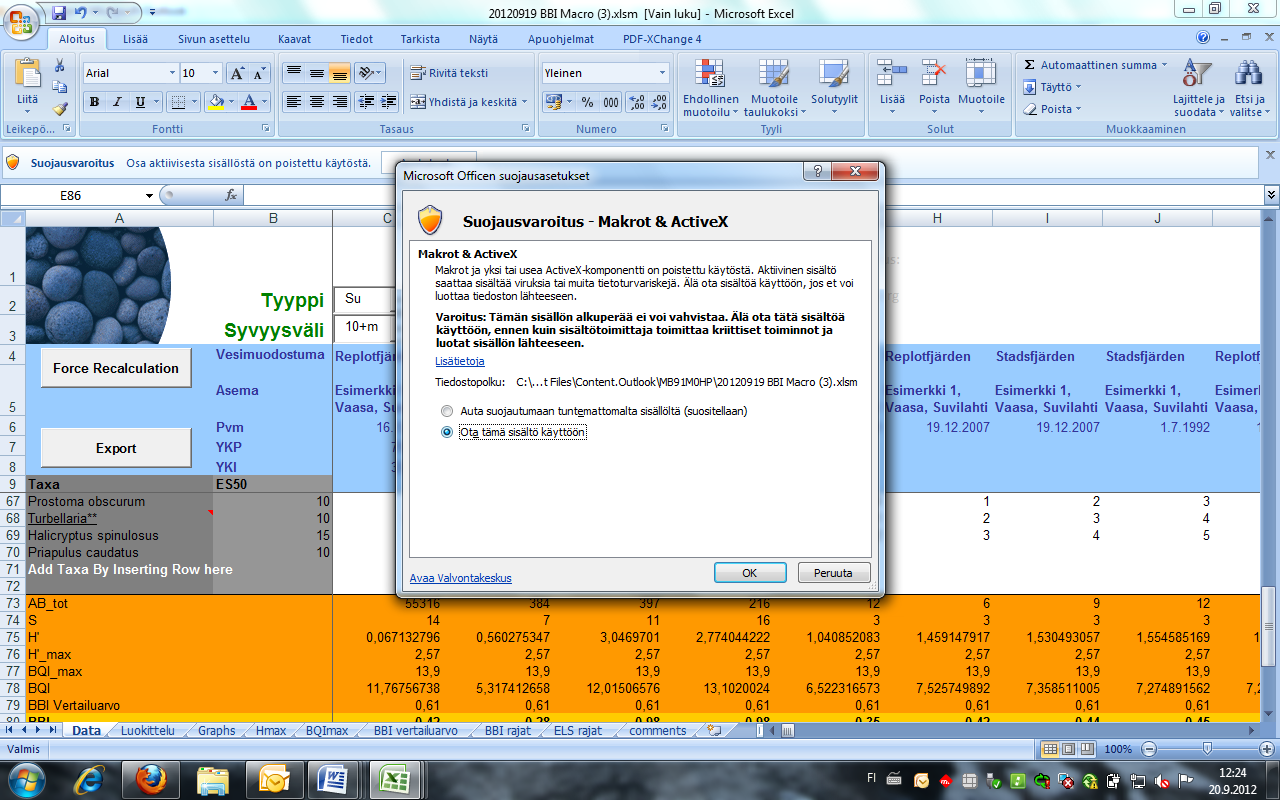

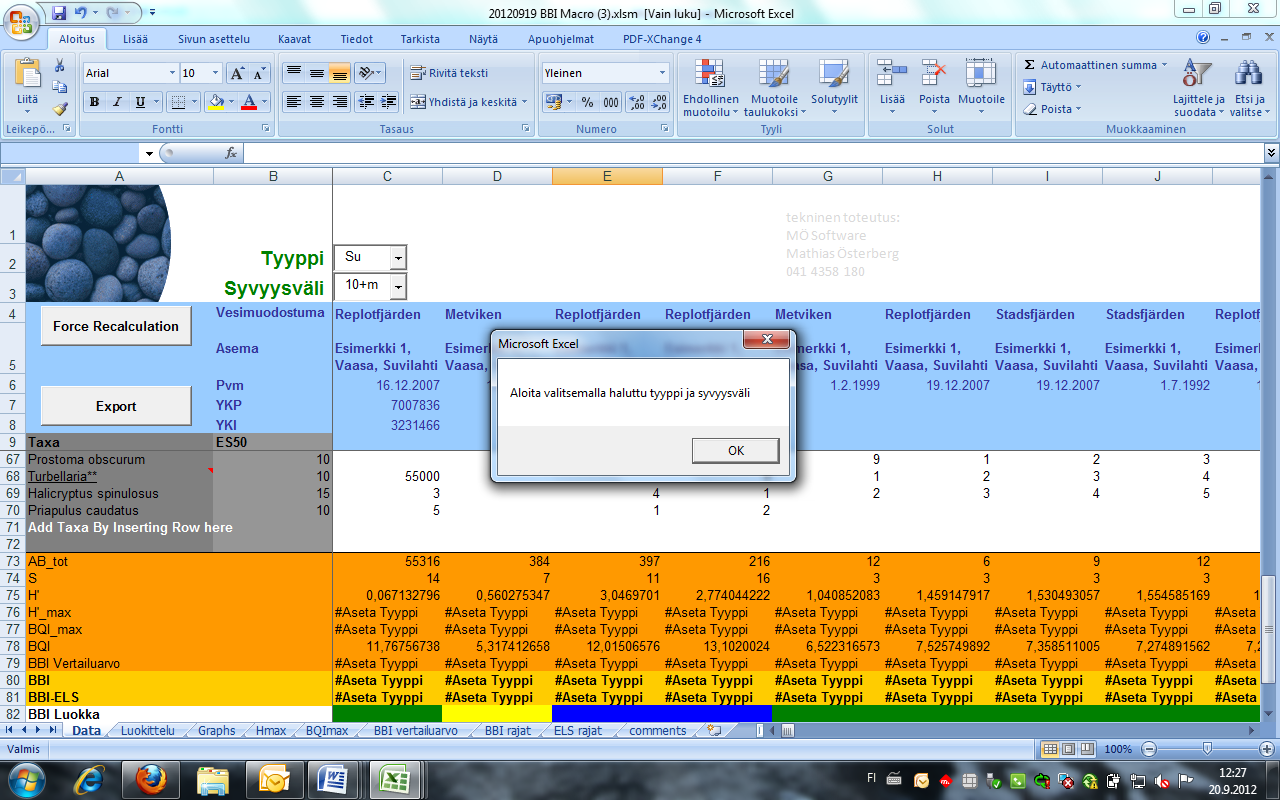

2 Råd för användning: 1) Vid start av programmet kan ibland en skyddsförfrågan om tillstånd att tillåta makron komma. Kryssa här i tillåtelse att använda makron. Tryck OK 2) För att kunna få rätt BBI- och klassificeringsvärden bör man först informera makron om vilken typ- (se karta i Annex 1) och vilket djupintervall (0-10m / 10+m) ens data relaterar till. BBI-indexet för statusklassificeringen av mjukbottenfauna i vattenförekomster längs med Finlands kust är konstruerat så att det tar i beaktande de olika abiotiska förhållanden (ex. salinitet, djup, exponering m.m.) som kan existera i de finska kustvattnen och vilka sätter gränser för bottenfaunasamhällenas ekologi och utbredning. - Tryck OK - Välj Typ (Tyyppi)- och djupintervall (Syvyysväli) i rullmenyerna på fliken Data

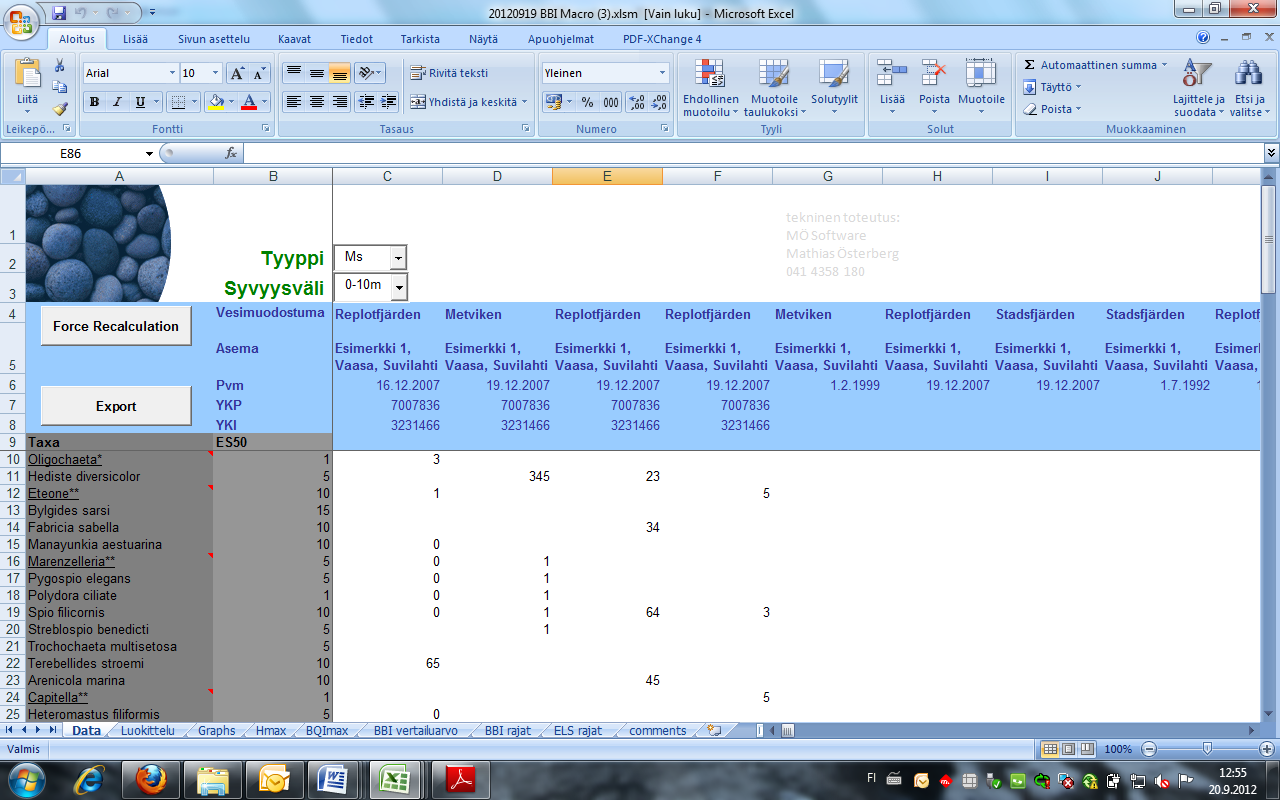

3 3) I fliken Data kan man - beräkna BBI- och BBI-EQR värden (Force recalculation) - exportera uppgifterna i fliken till ett nytt excel-ark för dokumentering (Export). Man kan nu börja föra in sitt data i makron. För att statusklassificeringen på vattenförekomst-nivå skall kunna beräknas krävs det information om vilken vattenförekomst (vesimuodostuma) datat härrör från och när (datum (Pvm)) provtagningen utförts. Abundansen anges som ind/m 2. OBS! Var noggrann med stavningen av vattenförekomsternas namn. Makron kopplar ihop uppgifter från vattenförekomster med samma namn, så om stavningen hos samma vattenförekomst skiljer sig så kommer uträkningarna att göras på olika vattenförekomster och man får ett felaktigt resultat.

4 I makron har under rubriken Taxa en lista på ett 60-tal längs Finlands kust vanligt förekommande bottenfauna arter, -familjer och ordningar förhandsifyllts, med tillhörande känslighetsvärde (ES50). OBS! Taxonomin och namngivningen av arter är under kontinuerlig förändring, varför man bör vara noggrann med synonymer. Eftersom BBI-indexet baseras på artantal och diversitet så kan felaktiga värden (förhöjda) fås om man fört in abundansvärden för samma art under olika synonymer (ex. Saduria entomon Mesidothea entomon; Potamopyrgus antipodarum Potamopyrgus jenkinsi Hydrobia jenkinsi m.fl.) Det är inte tillåtet att ändra redan angivna känslighetsvärden (ES50) för arter. De angivna känslighetsvärdena är gemensamma med Sveriges dito och har använts vid interkalibreringsövningar inom Östersjöregionen för att säkerställa likadana klassificeringsnivåer mellan olika nationer. Om det saknas namn på taxa man önskar föra in abundansuppgifter om så kan detta göras genom att sätta till rader i taxa-fältet. Man kan lägga till rader i makron genom att : - markera raden Add Taxa By Inserting Row here - högerklicka på musen i nummerkolumnen vänster om raden - välja Lägg till (Lisää). Skriv in nytt namn på arten/familjen/ordningen, men fyll inte i några uppgifter om känslighetsvärde (ES50), såvida taxat inte uppfyller några av de möjligheter för taxa försedda med *, ** eller ***.

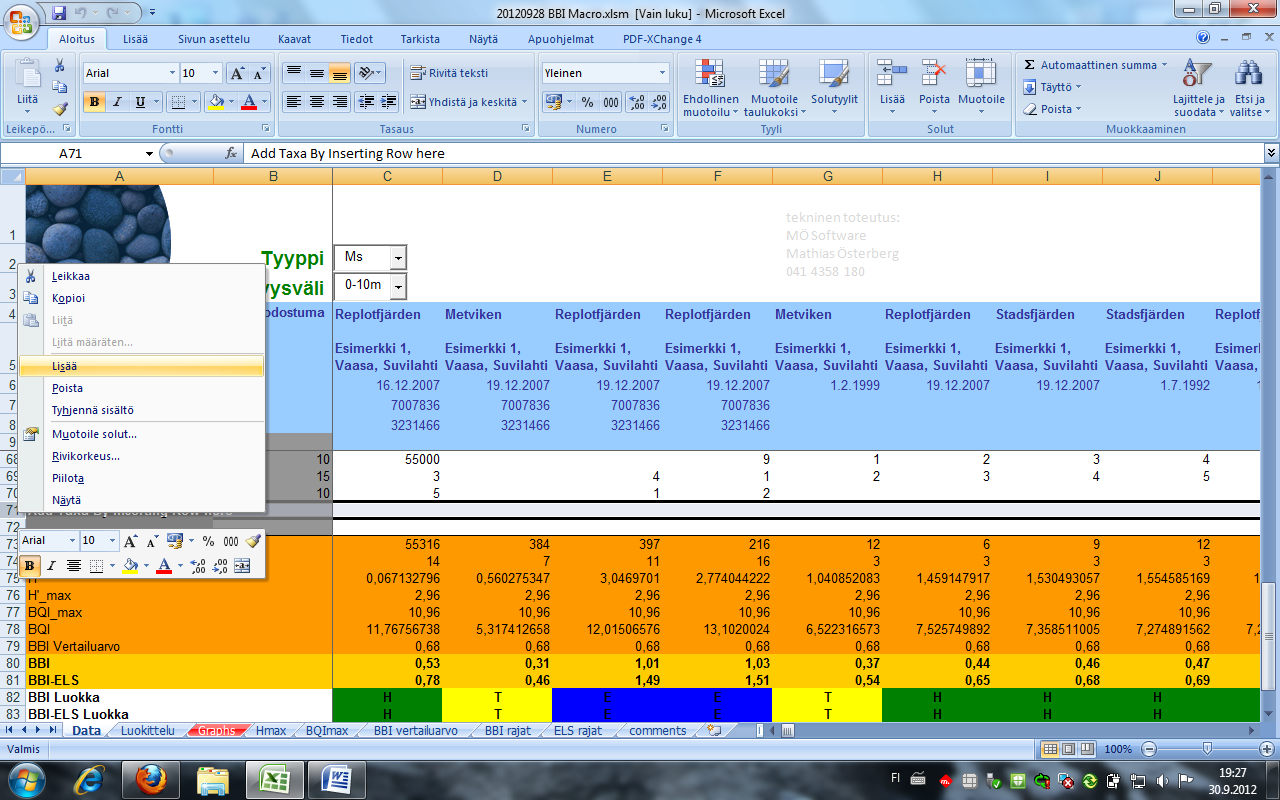

5 Mera information om dessa taxas införsel i tabellen kan fås genom att föra muspilen över taxa-namnen eller läsa från fliken comments nedantill. I detta exempel har vi nu valt att datat kommer från Kvarkens inre skärgård (Ms-Merenkurkun sisäsaaristo) och djupintervallet 0-10 meter. I det blå fältet: I det grå fältet: Skriv in: - namn på vattenformation (obligatoriskt) - station (rekommenderas för dokumentation och senare bruk av uppgifterna) - datum (DD.MM.AAAA) (obligatoriskt) - koordinater (rekommenderas för dokumentation och senare bruk av uppgifterna) - Använd redan ifyllda taxa namn om möjligt. - Addera nya taxa genom att högerklicka och välj Lägg till (lisää) rad. Skriv in nya taxats namn, men låt det nya taxats känslighetsvärde vara noll (0), såvida inte kriterierna angivna för taxa markerade med *,** eller *** uppfylls (se information i fliken comments ). Abundansen ges som individer per kvadratmeter (ind./m 2 )

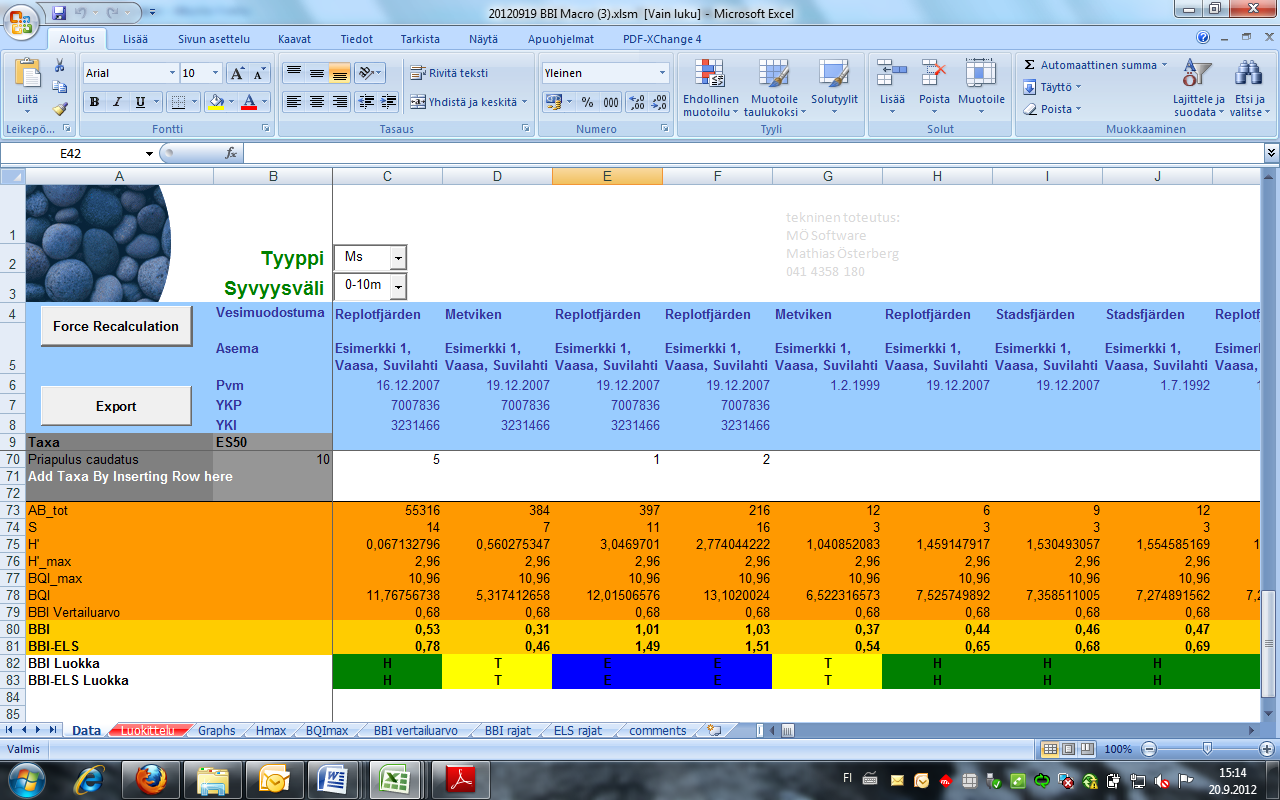

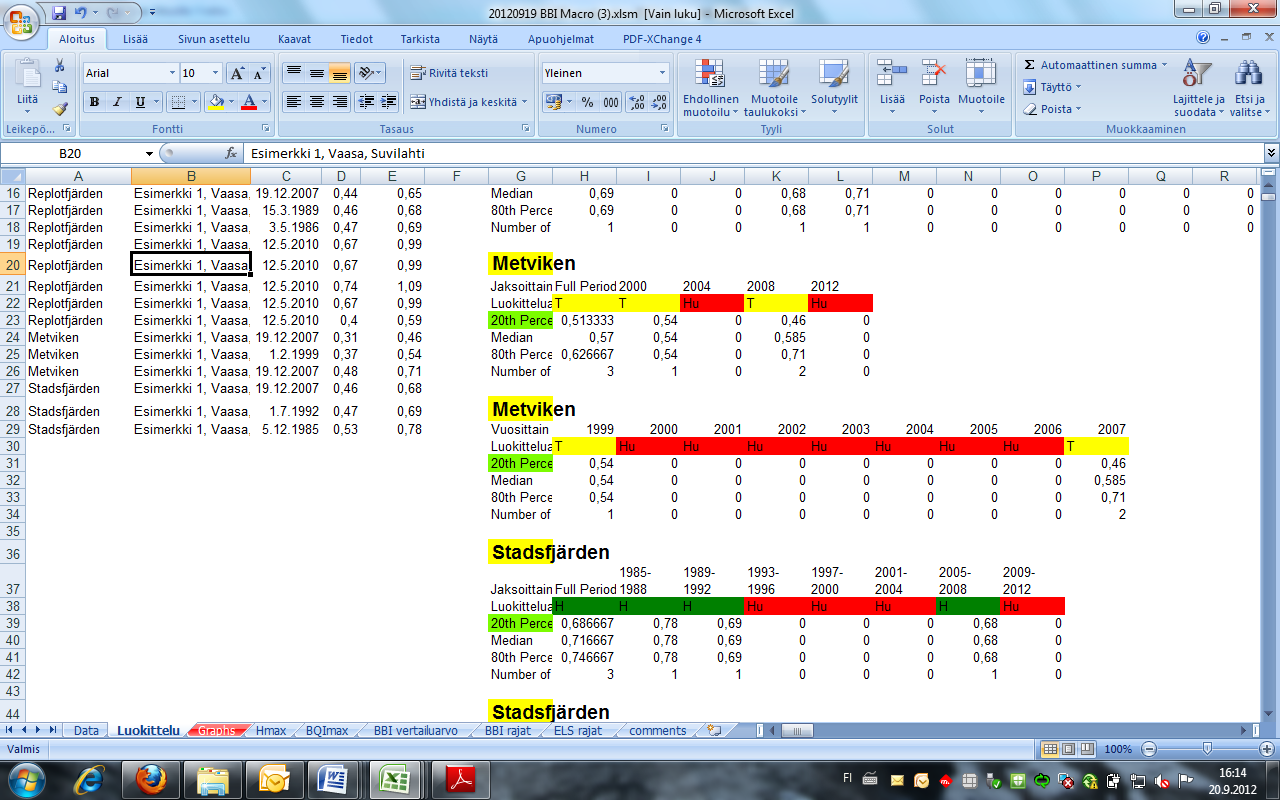

6 När alla uppgifter fyllts i: - Tryck Force recalculation (Makron utför nu beräkningar på BBI-indexet) OBS! Tryck alltid på Force calculation innan du går till nästa steg i makron. På så sätt säkerställer du att beräkningarna alltid görs på de senaste inmatningarna. - Resultat för enskilda stationsprovtagningar ges nu nederst i databladet i form av BBI och BBI-EQR värden. Färgkoderna motsvarar vattendirektivets ekologisk-status färgkoder. OBS! Dessa värden är ej klassificeringsvärden. Klassificeringen görs på vattenformationsnivå och utförs i nästa räkneoperation på Luokittelu - fliken. - Luokittelu -fliken färgas röd. Fortsätt genom att klicka på Luokittelu 4) I denna flik (Luokittelu) har man möjlighet att - hämta resultat från räkneoperationen i data-fliken (Fetch values) * - beräkna statusklassificering på vattenformationsnivå (Calculate) - bestämma tidsintervall för vilket man vill göra klassificeringen (calculate custom periods) - exportera uppgifterna i fliken till ett nytt excel-ark för dokumentering (Export) *se ytterligare information om Fetch values-funktionen på sista sidan i guiden

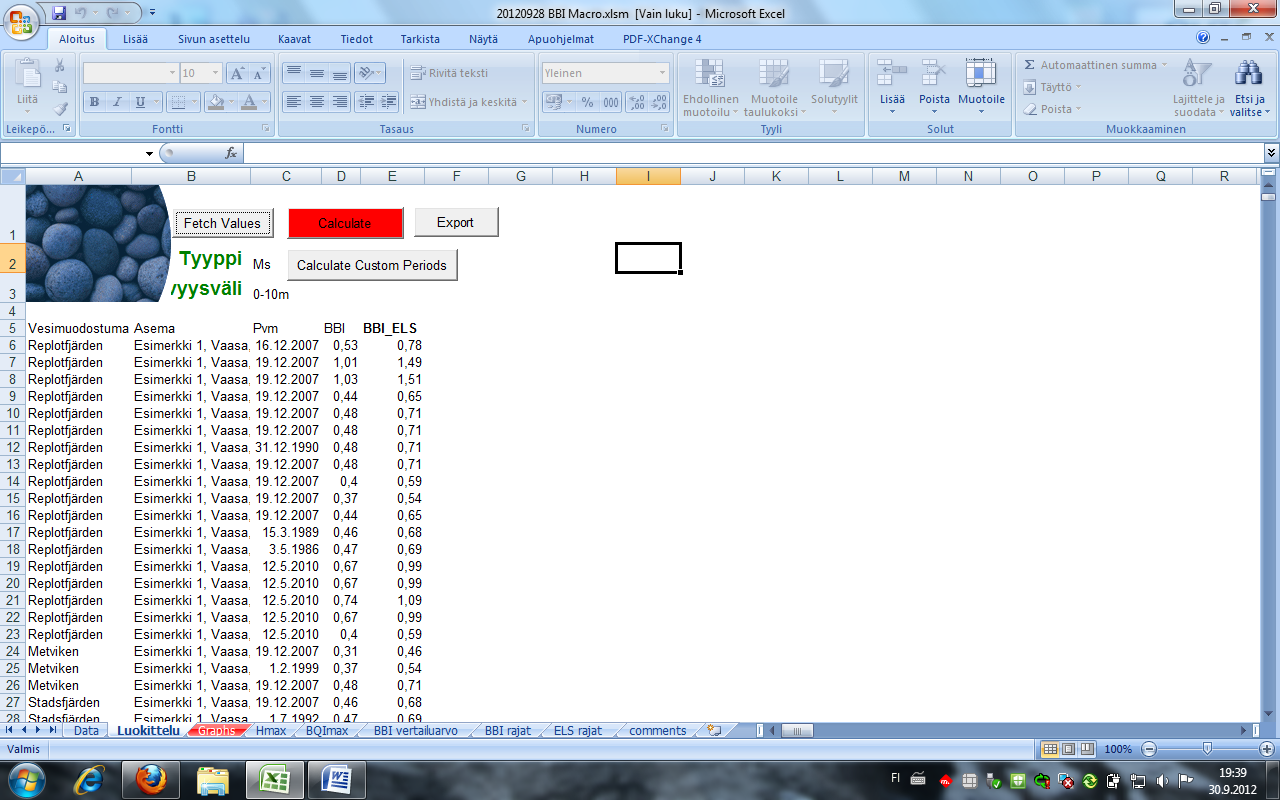

7 För att hämta värden från räkneoperationen nyss väljer man nu att hämta resultaten. - Tryck Fetch values

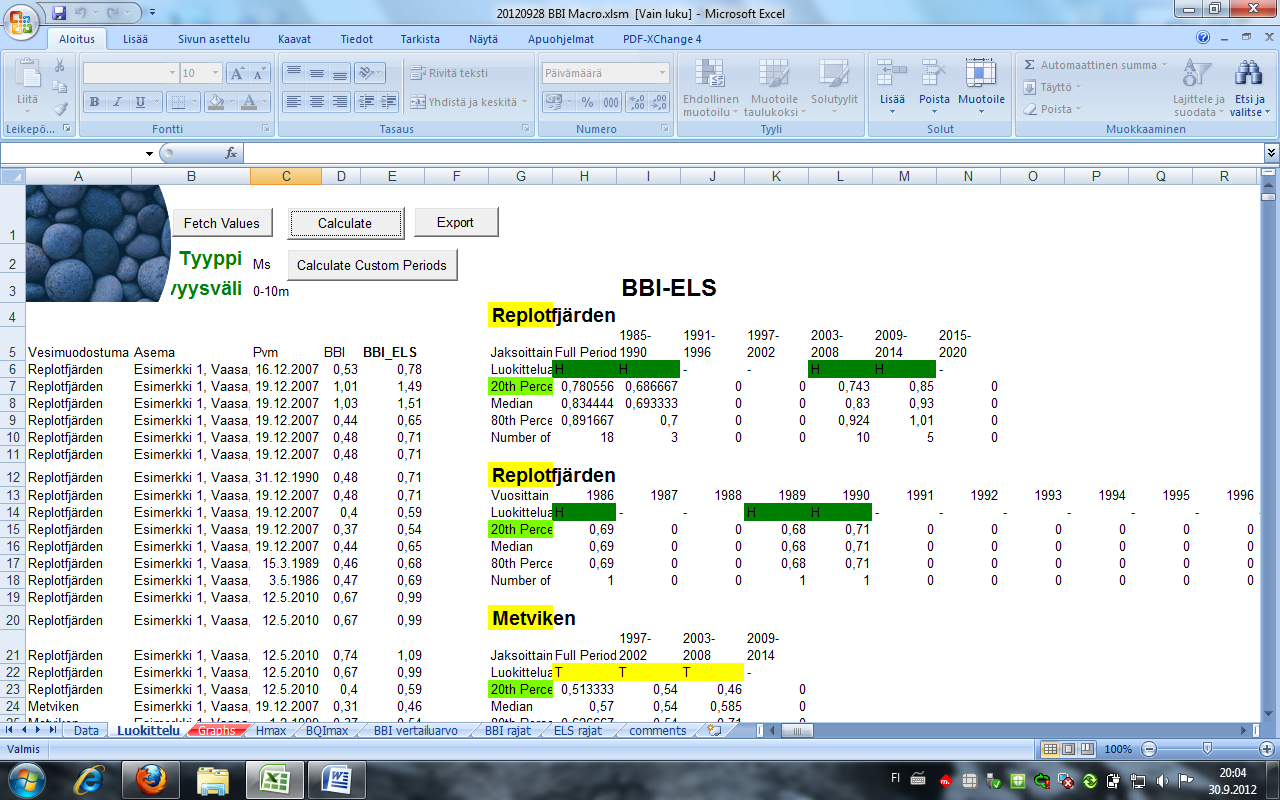

8 Datat är nu uppställt och redo att beräknas enligt den bootstrapping -räkneoperation som presenteras närmare i Leonardsson et al Tryck Calculate Resultaten presenteras nu - per vattenformation o alla data (Full period) o enligt 6-års perioder ( ; etc) o årsvis OBS! Om man inte önskar presentera sina resultat enligt någon av ovanstående alternativ, så kan man välja eget tidsintervall genom att trycka på Calculate custom period. Detta är ett mycket bra redskap nu när följande åtgärdsprogram (2016- ) skall färdigställas och man ex. önskar beräkna resultat från nuvarande åtgärdsprograms period. Man kan då ex. ställa in 2009 som begynnelse år och 4 års tidsperiod ( ). - Tryck Calculate (och beräkningarna körs enligt det nya tidsintervallet, samt bakåt i tiden i 4-års intervaller med startpunkt 2009)

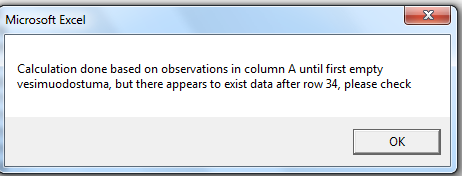

9 Om man tidigare har beräknat BBI eller BBI-EQR värden från provtagningar och vill föra in detta tillsammans med de nya uppgifterna: - Makron är utformad så att man i Luokittelu -fliken kan föra in tidigare gjorda beräkningar av BBI-EQR värden, utan att mata in dem i Data -fliken igen. - För att föra in tidigare uppgifter: Fyll i under nuvarande data de obligatoriska uppgifterna om o o o vattenformation datum BBI-ELS OBS! Bootstrapping-beräkningarna körs på de data som identifieras i kolumnerna A-E. När en tom ruta upptäcks i kolumn A, bryts datainsamlingen och bootstrapping -funktionen körs på den datamängd som identifierats ovanför. Om man i misstag lämnat bort en obligatorisk uppgift (vattenformation, datum, BBI-ELS) när man fyllt i egna uppgifter, så uppmärksammas man om detta. Dylika fall kan vara ifall det under en tom ruta i kolumn A fortsättningsvis finns uppgifter. Kontrollera då om det skett ett misstag, eller om man enbart önskar räkna på data ovanför den tomma rutan i kolumn A.

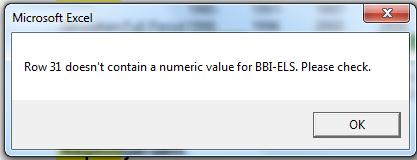

10 Man glömt datum Man glömt BBI-ELS värde OBS! Beräkningarna körs på BBI-ELS kolumnvärdena. Om du har tidigare uträkningar gjorda på BBI-värden, kan du lätt räkna om dessa till BBI-ELS genom att dividera BBI-värdet med referensvärdet för aktuella typoch djupintervall. BBI-ELS = BBI / referensvärde Ex. Sista raden i rutan nedertill Vesimuodostuma Asema Pvm BBI BBI_ELS Esimerkki 1, Stadsfjärden Vaasa, Suvilahti ,53 0,78 För att räkna om BBI-värdet 0,53 till BBI-ELS värdet 0,78 så används referensvärdet (0,68) för Kvarkens inre skärgård i djupintervallet 0-10m. Uppgifter om referensvärdena för respektive typ- och djupintervall finns under fliken BBI-vertailuarvo. BBI-ELS = 0,53/0,68 BBI-ELS =0,78

11 Hur bestämma statusklassificering? Det värde som avgör i vilken status en vattenformation skall klassificeras skall utläsas från den grönfärgade 20th Percentile-raden i respektive vattenformation. (Status-färgkoder visas även i raden Luokitteluarvo) (Användaren bör själv avgöra för vilken tidsperiod man önskar basera klassificeringen på ex. - allt data (Full period), - 6-år (4år) (detta kan ställas in i Calculate custom period -funktionen) - årligen

12 5) Framställning av Luokittelu -beräkningarna framställs i graf-format under Graphs -fliken - Tryck röda Graphs -fliken

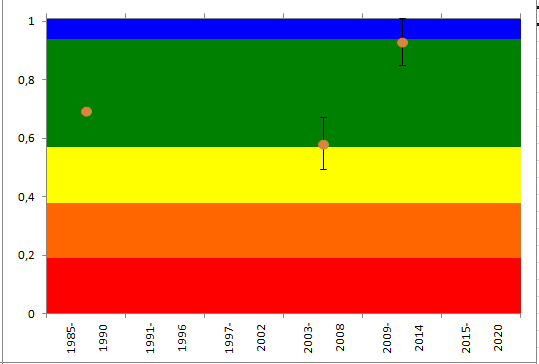

13 OBS! Den punkt man skall fokusera på vid utläsning av status-klassificering är 20th percentile-värdet, som i graferna är det nedre tvärstrecket i variationsspannet. I de fall var man enbart har ett värde per år, eller tidsintervall, och därmed inte får variation är medianen = 20th percentile-värdet= statusklassificeringsvärdet. I ex. detta fiktiva exempel var tidsperioden års medianvärde är i gröna fältet (god status), men 20th percentile-värdet är i gula fältet (moderat status), så är den officiella klassificeringen moderat status.

14 Förslag hur sammanföra klassificeringsresultat från två djupintervall till ett samlat klassificeringsvärde. (presenterat vid Pohjaeläin laskentaohjelman käyttö -skolning) Luokittelu Makro beräknar enbart ett djupintervall åt gången. Om det inom samma vattenformation finns data från bägge djupintervallen, rekommenderas följande för att slutföra klassificeringen: Inom kort kommer det att för varje kustvattenformation finnas tillgängligt en procentuell arealfördelning mellan bägge djupintervallen (ex: 3_Ms_027: 30% 0-10m ja 70% 10+m) - Makron beräknar BBI-ELS värden för bägge djupintervallen (ex m och m) 16

15 Formel: (%area(0-10m)*bbi-els(0-10m) + (% area (10+m)*BBI-ELS (10+m) Ex. Vattenformation: 3_Ms_027: Area: 30% 0-10m ja 70% 10+m) BBI-ELS: m och m) (0.3* *0.56) ( ) = 0.5 Vattenformationens klassificering bestäms utgående från det dominerande djupintervallets klassgränsindelning Depth 0-10m 10+m E H T V Hu E H T V Hu Type Suomenlahden sisäsaaristo Ss 0,87 0,52 0,35 0,17 0,86 0,51 0,34 0,17 Suomenlahden ulkosaaristo Su 0,94 0,56 0,37 0,19 0,94 0,56 0,37 0,19 Lounainen sisäsaaristo Ls 0,89 0,53 0,35 0,18 0,95 0,57 0,38 0,19 Lounainen välisaaristo Lv 0,93 0,56 0,37 0,19 0,89 0,53 0,36 0,18 Lounainen ulkosaaristo Lu 0,92 0,55 0,37 0,18 0,9 0,54 0,36 0,18 Selkämeren sisemmät rannikkovedet Ses 0,94 0,56 0,38 0,19 0,95 0,57 0,38 0,19 Selkämeren ulommat rannikkovedet Seu 0,88 0,53 0,35 0,18 0,92 0,55 0,37 0,18 Merenkurkun sisäsaaristo Ms 0,94 0,57 0,38 0,19 0,97 0,58 0,39 0,19 Merenkurkun ulkosaaristo Mu 0,94 0,56 0,38 0,19 0,98 0,59 0,39 0,2 Perämeren sisemmät rannikkovedet Ps 0,96 0,57 0,38 0,19 0,92 0,55 0,37 0,18 17 Perämeren ulommat rannikkovedet Pu 0,94 0,56 0,37 0,19 0,92 0,55 0,37 0,18 Add other types here OBS! Expert judgement är alltid tillåtet. Makron kan inte ex. tolka om syrebrist är naturlig i området eller förorsakad av övergödning. Speglar övervakningsprogrammet vattenformationens egenskaper? Motsvarar provtagningssationernas placering och antal djupfördelningen inom vattenformationen Övervakas enbart djupaste punkten i vattenformationen (eller har den lämnats utanför) 18

16 Guiden uppdateras inom kort: Bilaga innehållandes djupfördelningen inom kustvattenformationerna. 19 Referenser: Leonardsson K, Blomqvist M, Rosenberg R (2009): Theoretical and practical aspects on benthic quality assessment according to the EU-Water Framework Directive - examples from Swedish waters. Marine Pollution Bulletin 58, Perus J, Bonsdorff E, Bäck S, Lax HG, Villnäs A, Westberg V (2007): Zoobenthos as indicators of ecological status in coastal brackish waters: a comparative study from the Baltic Sea. Ambio 36, Taxonomi-länkar: * OBS! Fetch values-funktionen hämtar enbart in uppgifter från Data -fliken.

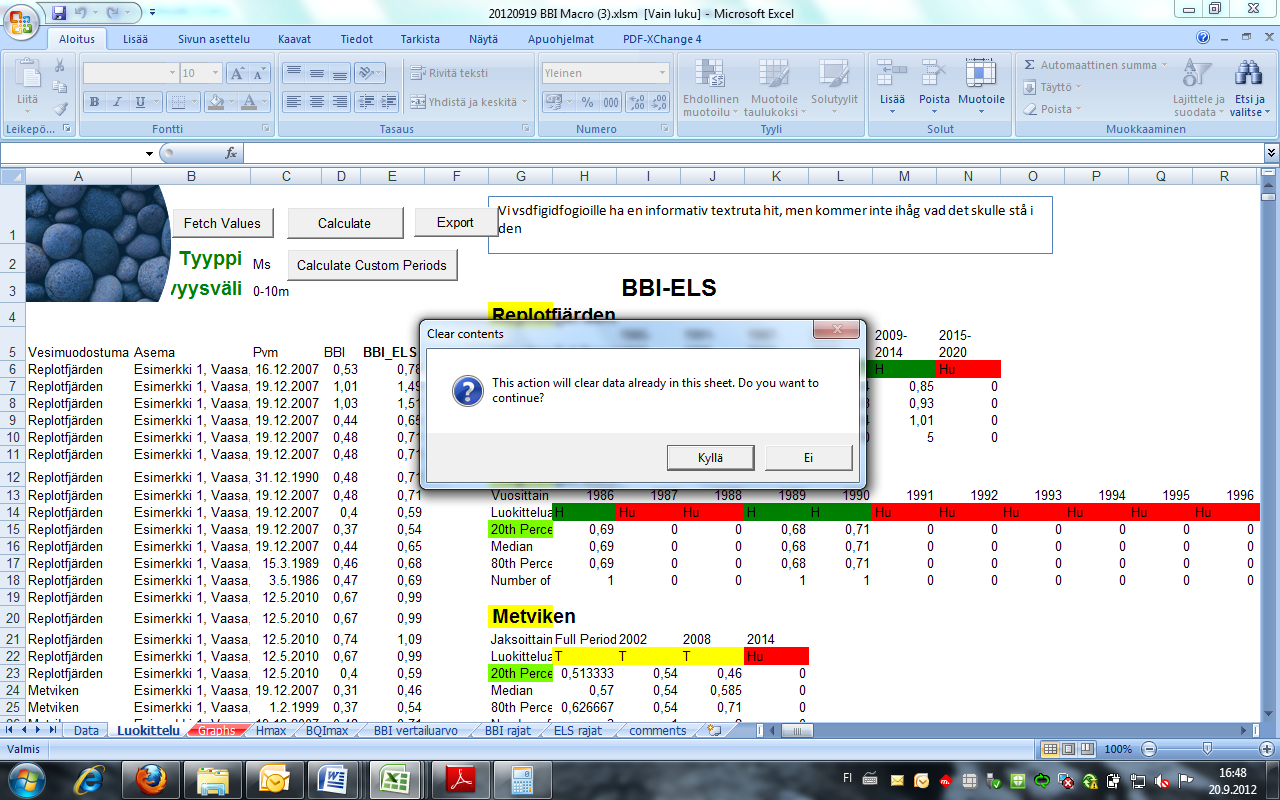

17 Om man efter att ha hämtat över uppgifter från Data -fliken manuellt fört i andra uppgifter i kolumnerna A-E (som inte finns i Data -fliken) och i misstag trycker Fetch values så tillfrågas man om man verkligen önskar detta. Detta eftersom makron i så fall kommer att radera samtliga uppgifter i Luokittelu -fliken och på nytt hämta in enbart uppgifter från Data -fliken. Annex 1: Finlands typologi
