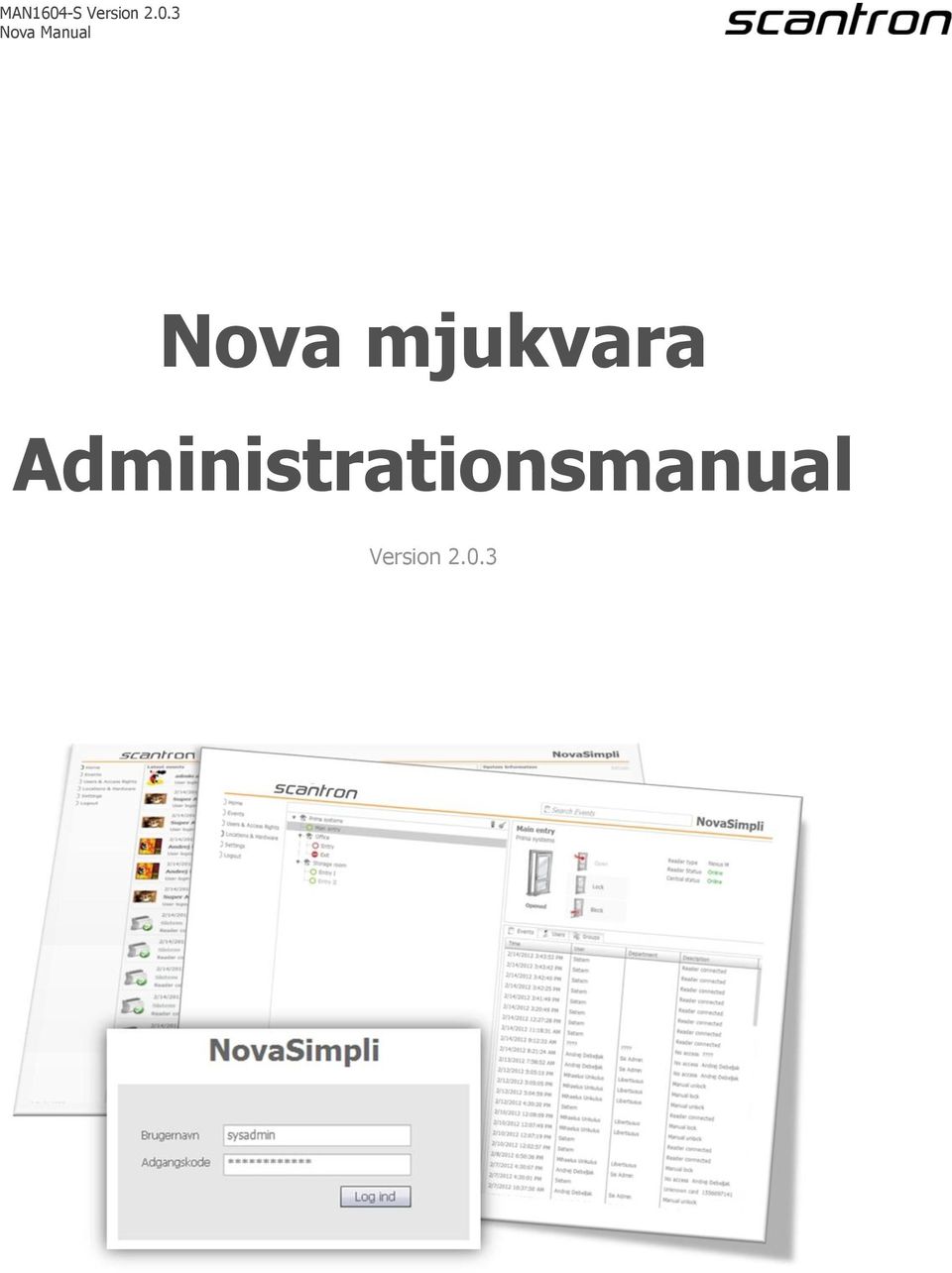

1 H:\Dokumenter\Pernille\I proces\nova Software manual\man1604-s Nova Mjukvara Administrationsmanual Version 2.0.2_SWE ( ).doc MAN1604-S Version Nova Manual Nova mjukvara Administrationsmanual Version 2.0.3

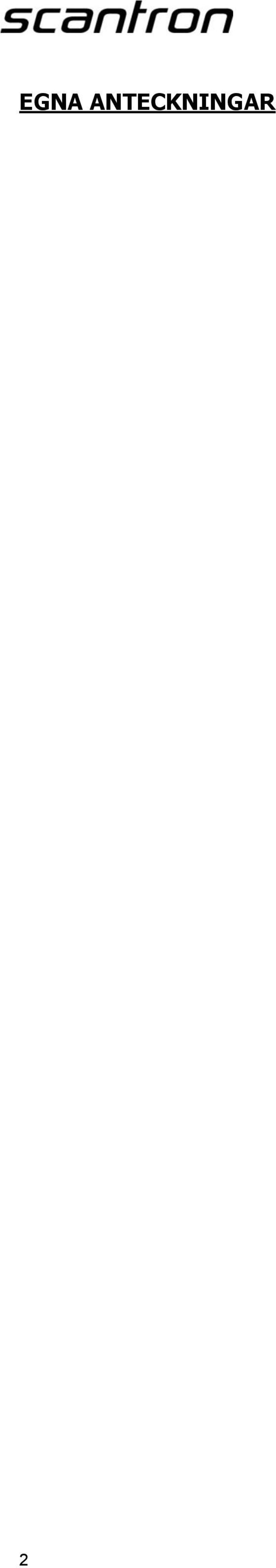

2 EGNA ANTECKNINGAR 2

3 Index Förklaring av termer och koncept... 6 Introduktion till Passerkontroll Logga in Startsida och navigationsmenyn Händelser Användar- & Tillträdesrättigheter Nya användare Lägga till okända kort till användare Tilldela roller till kort Lägga till och redigera användare och deras rättigheter Importera flera användare från.csv fil Administrera tillträdesgrupper Administrera tidsintervall Områden och Hårdvara Områden Administrera område Hårdvaruredigering Sökning och administration av centraler i LAN Ändra centralens IP-adress Administrering av centralens WLAN interface Lägg till, ta bort och redigera centraler Avancerade inställningar Kommunikation baserat på IP-adress Kommunikation baserat på RS-485 bus Databassynkronisering Lägga till nya läsare Uppgradering av firmware på läsaren

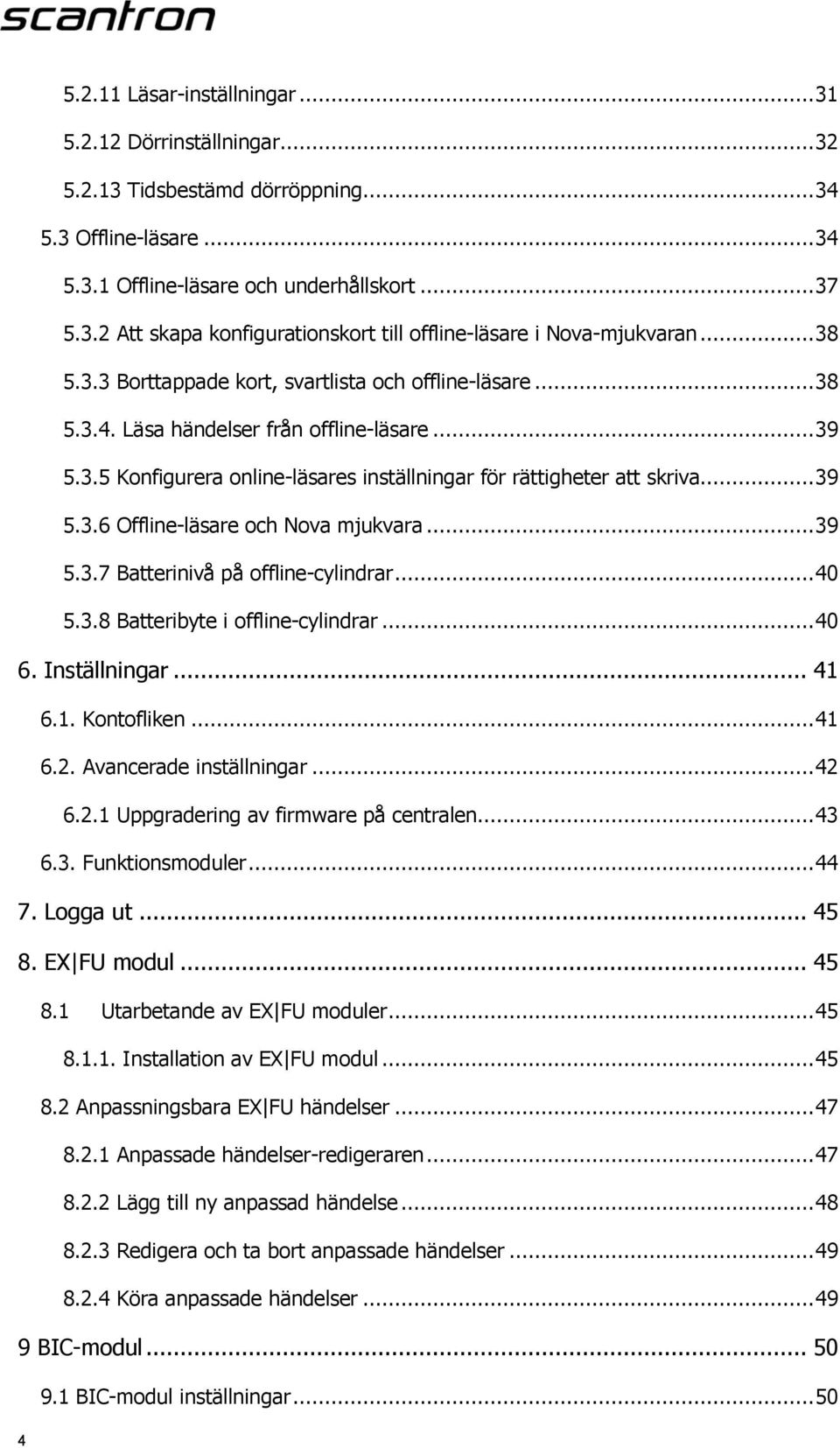

4 Läsar-inställningar Dörrinställningar Tidsbestämd dörröppning Offline-läsare Offline-läsare och underhållskort Att skapa konfigurationskort till offline-läsare i Nova-mjukvaran Borttappade kort, svartlista och offline-läsare Läsa händelser från offline-läsare Konfigurera online-läsares inställningar för rättigheter att skriva Offline-läsare och Nova mjukvara Batterinivå på offline-cylindrar Batteribyte i offline-cylindrar Inställningar Kontofliken Avancerade inställningar Uppgradering av firmware på centralen Funktionsmoduler Logga ut EX FU modul Utarbetande av EX FU moduler Installation av EX FU modul Anpassningsbara EX FU händelser Anpassade händelser-redigeraren Lägg till ny anpassad händelse Redigera och ta bort anpassade händelser Köra anpassade händelser BIC-modul BIC-modul inställningar

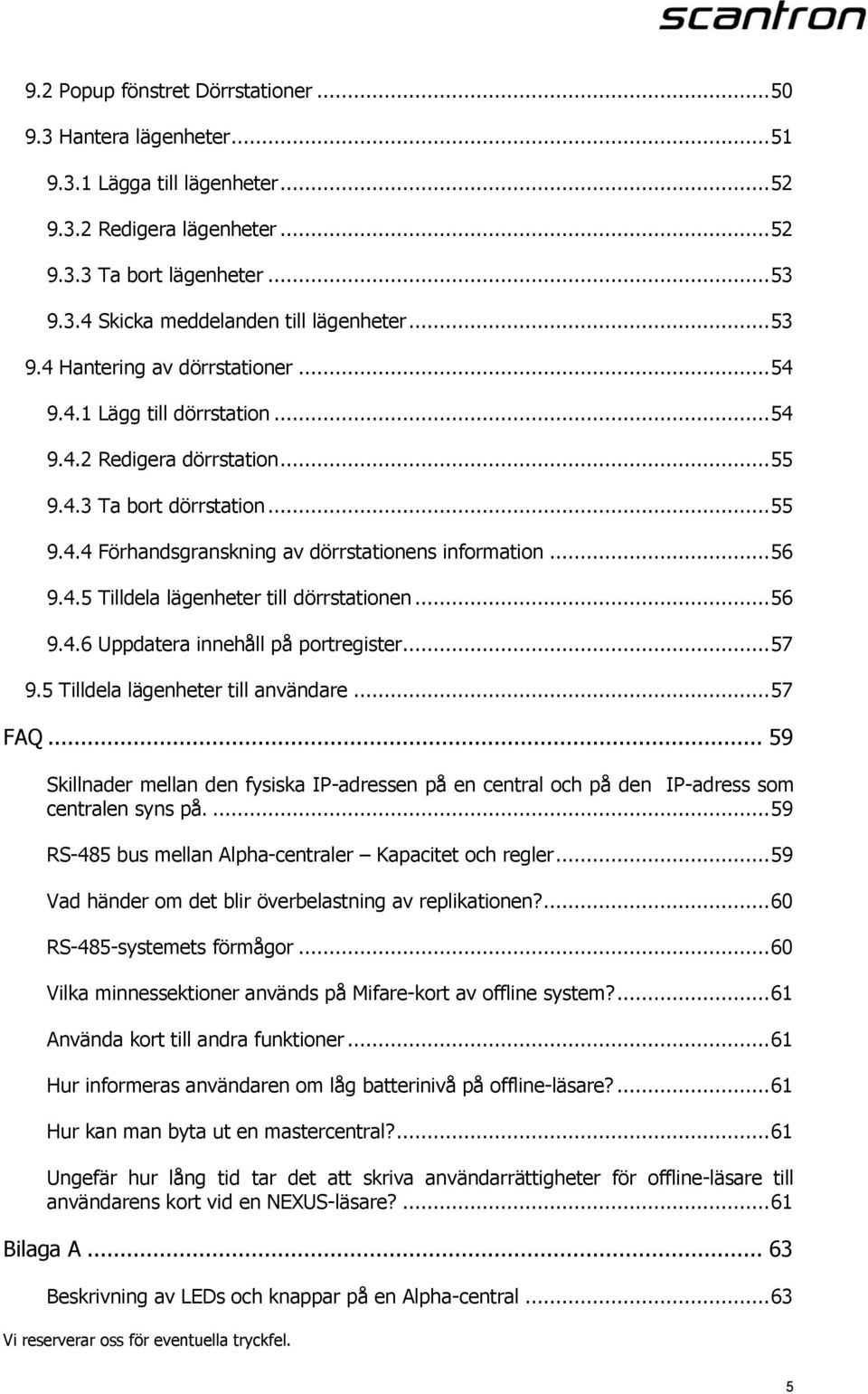

5 9.2 Popup fönstret Dörrstationer Hantera lägenheter Lägga till lägenheter Redigera lägenheter Ta bort lägenheter Skicka meddelanden till lägenheter Hantering av dörrstationer Lägg till dörrstation Redigera dörrstation Ta bort dörrstation Förhandsgranskning av dörrstationens information Tilldela lägenheter till dörrstationen Uppdatera innehåll på portregister Tilldela lägenheter till användare FAQ Skillnader mellan den fysiska IP-adressen på en central och på den IP-adress som centralen syns på RS-485 bus mellan Alpha-centraler Kapacitet och regler Vad händer om det blir överbelastning av replikationen? RS-485-systemets förmågor Vilka minnessektioner används på Mifare-kort av offline system? Använda kort till andra funktioner Hur informeras användaren om låg batterinivå på offline-läsare? Hur kan man byta ut en mastercentral? Ungefär hur lång tid tar det att skriva användarrättigheter för offline-läsare till användarens kort vid en NEXUS-läsare? Bilaga A Beskrivning av LEDs och knappar på en Alpha-central Vi reserverar oss för eventuella tryckfel. 5

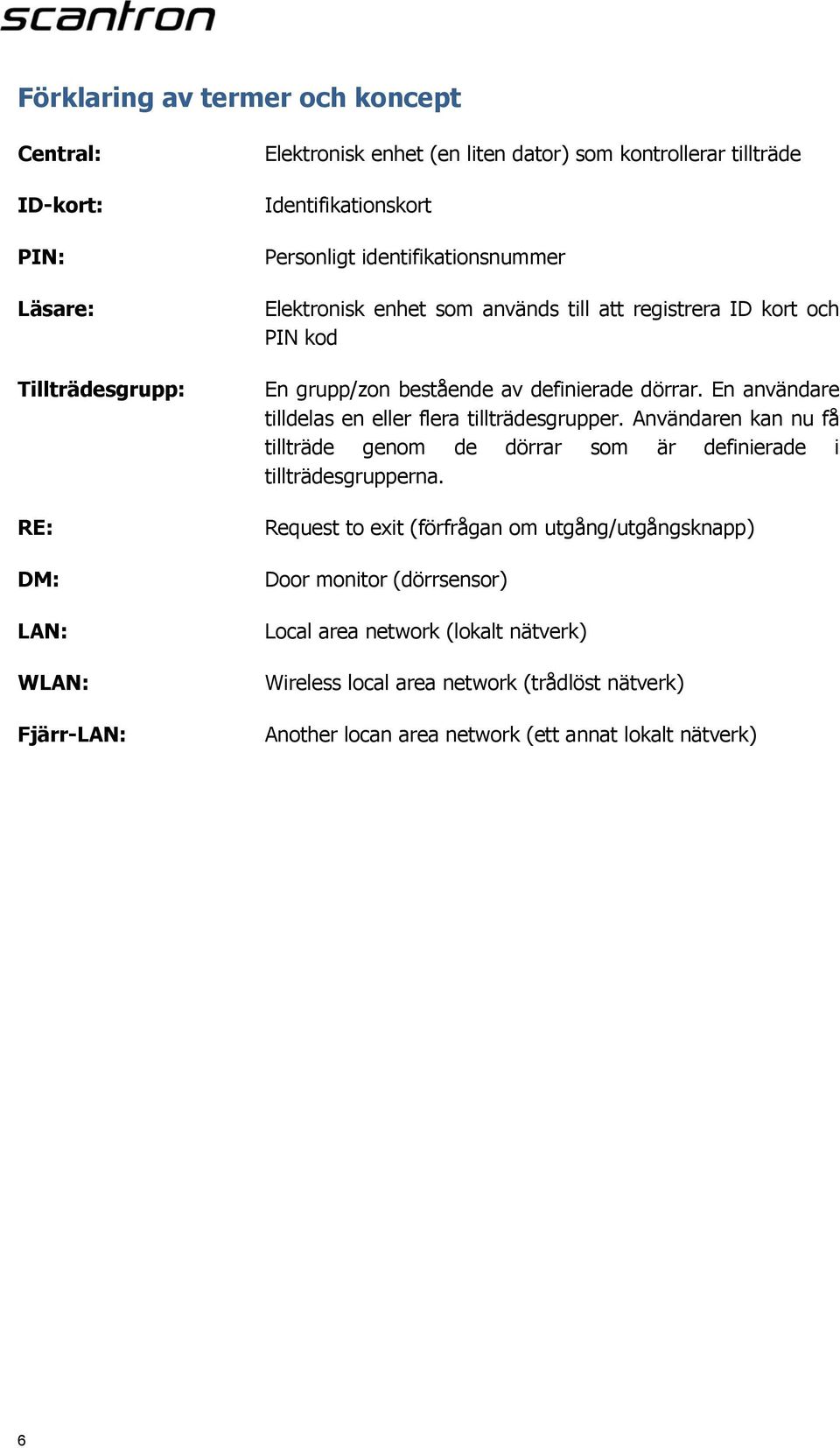

6 Förklaring av termer och koncept Central: ID-kort: PIN: Läsare: Tillträdesgrupp: RE: DM: LAN: WLAN: Fjärr-LAN: Elektronisk enhet (en liten dator) som kontrollerar tillträde Identifikationskort Personligt identifikationsnummer Elektronisk enhet som används till att registrera ID kort och PIN kod En grupp/zon bestående av definierade dörrar. En användare tilldelas en eller flera tillträdesgrupper. Användaren kan nu få tillträde genom de dörrar som är definierade i tillträdesgrupperna. Request to exit (förfrågan om utgång/utgångsknapp) Door monitor (dörrsensor) Local area network (lokalt nätverk) Wireless local area network (trådlöst nätverk) Another locan area network (ett annat lokalt nätverk) 6

7 Introduktion till Passerkontroll Passerkontroll är ett system eller en mekanism som gör det möjligt att kontrollera tillträde genom dörrar i byggnader. Ett passerkontrollsystem i en byggnad består vanligtvis av hårdvara och mjukvara och gör det möjligt för administratörer att kontrollera tillträde till byggnaden genom att tilldela användarna rättigheter till grupper av dörrar i fördefinierade tidsintervall. Denna manual beskriver grundläggande koncept i Nova-mjukvaran för att optimera och effektivisera användandet. Namnet Nova används i manualen som överordnad beteckning för följande nedanstående mjukvaru-versioner: NovaSimpli NovaSimpli350 Nova10 Nova100 NovaPRO NovaPro-S De grundläggande funktionerna är identiska i alla versionerna. Då unika funktioner inom specifika versioner beskrivs är dessa förklarade i texten. Ofta innebär skillnaderna antal användare eller dörrar och ett begränsat antal unika funktioner. Du kan läsa mera om de olika aktiveringsnycklarna som krävs i avsnitt 6.2: Tillägg och moduler. 7

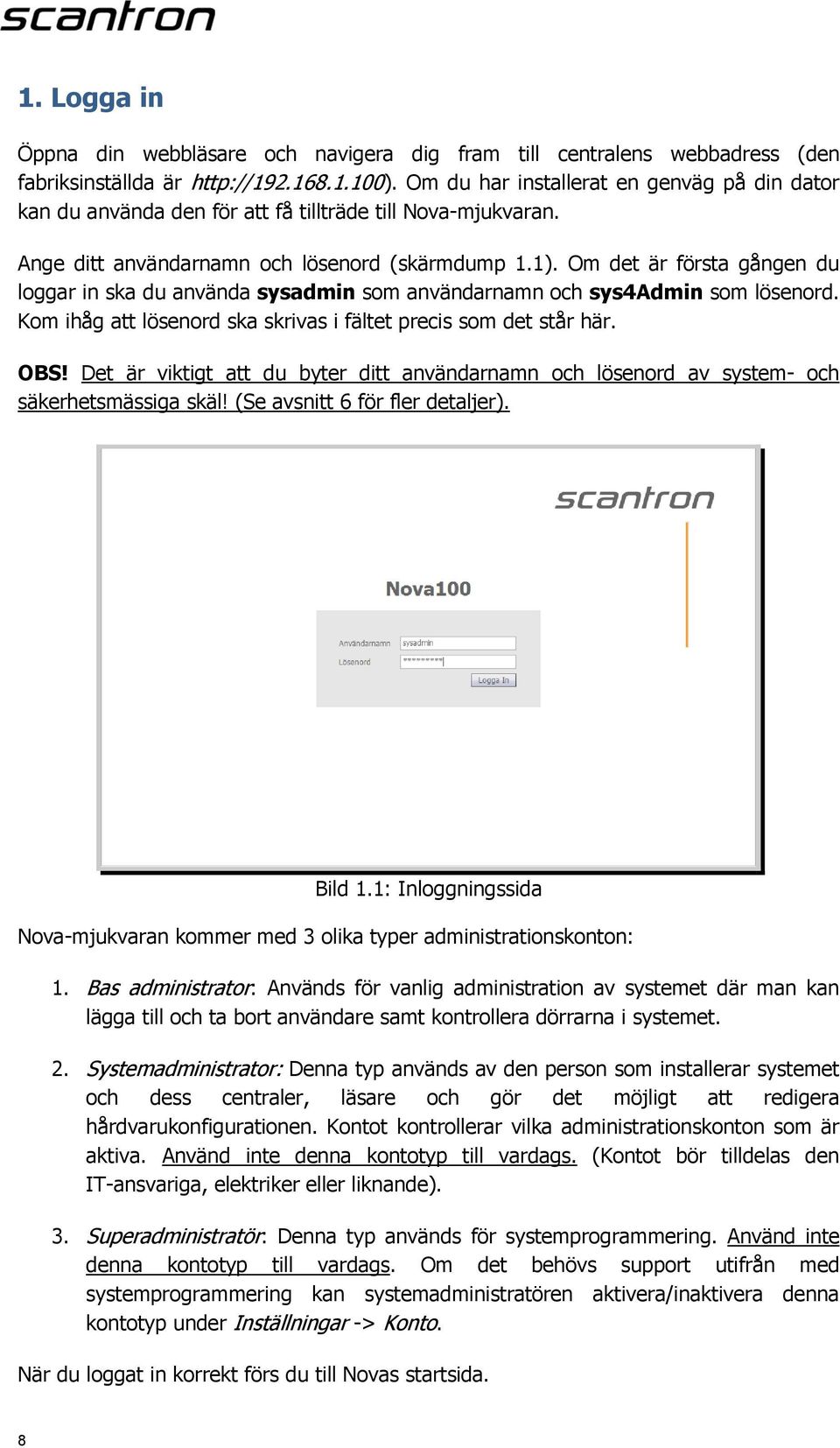

8 1. Logga in Öppna din webbläsare och navigera dig fram till centralens webbadress (den fabriksinställda är Om du har installerat en genväg på din dator kan du använda den för att få tillträde till Nova-mjukvaran. Ange ditt användarnamn och lösenord (skärmdump 1.1). Om det är första gången du loggar in ska du använda sysadmin som användarnamn och sys4admin som lösenord. Kom ihåg att lösenord ska skrivas i fältet precis som det står här. OBS! Det är viktigt att du byter ditt användarnamn och lösenord av system- och säkerhetsmässiga skäl! (Se avsnitt 6 för fler detaljer). Bild 1.1: Inloggningssida Nova-mjukvaran kommer med 3 olika typer administrationskonton: 1. Bas administrator: Används för vanlig administration av systemet där man kan lägga till och ta bort användare samt kontrollera dörrarna i systemet. 2. Systemadministrator: Denna typ används av den person som installerar systemet och dess centraler, läsare och gör det möjligt att redigera hårdvarukonfigurationen. Kontot kontrollerar vilka administrationskonton som är aktiva. Använd inte denna kontotyp till vardags. (Kontot bör tilldelas den IT-ansvariga, elektriker eller liknande). 3. Superadministratör: Denna typ används för systemprogrammering. Använd inte denna kontotyp till vardags. Om det behövs support utifrån med systemprogrammering kan systemadministratören aktivera/inaktivera denna kontotyp under Inställningar -> Konto. När du loggat in korrekt förs du till Novas startsida. 8

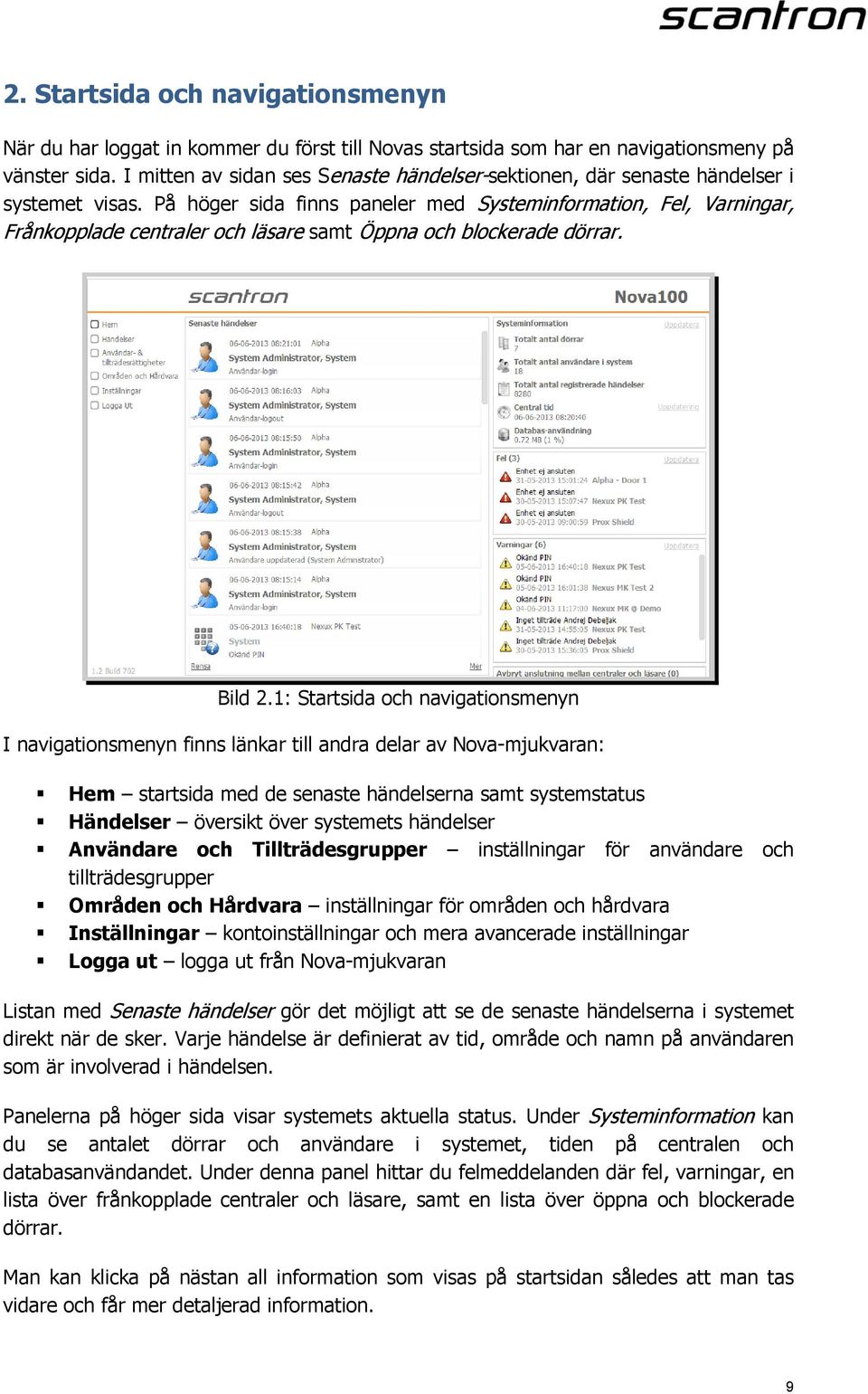

9 2. Startsida och navigationsmenyn När du har loggat in kommer du först till Novas startsida som har en navigationsmeny på vänster sida. I mitten av sidan ses Senaste händelser-sektionen, där senaste händelser i systemet visas. På höger sida finns paneler med Systeminformation, Fel, Varningar, Frånkopplade centraler och läsare samt Öppna och blockerade dörrar. Bild 2.1: Startsida och navigationsmenyn I navigationsmenyn finns länkar till andra delar av Nova-mjukvaran: Hem startsida med de senaste händelserna samt systemstatus Händelser översikt över systemets händelser Användare och Tillträdesgrupper inställningar för användare och tillträdesgrupper Områden och Hårdvara inställningar för områden och hårdvara Inställningar kontoinställningar och mera avancerade inställningar Logga ut logga ut från Nova-mjukvaran Listan med Senaste händelser gör det möjligt att se de senaste händelserna i systemet direkt när de sker. Varje händelse är definierat av tid, område och namn på användaren som är involverad i händelsen. Panelerna på höger sida visar systemets aktuella status. Under Systeminformation kan du se antalet dörrar och användare i systemet, tiden på centralen och databasanvändandet. Under denna panel hittar du felmeddelanden där fel, varningar, en lista över frånkopplade centraler och läsare, samt en lista över öppna och blockerade dörrar. Man kan klicka på nästan all information som visas på startsidan således att man tas vidare och får mer detaljerad information. 9

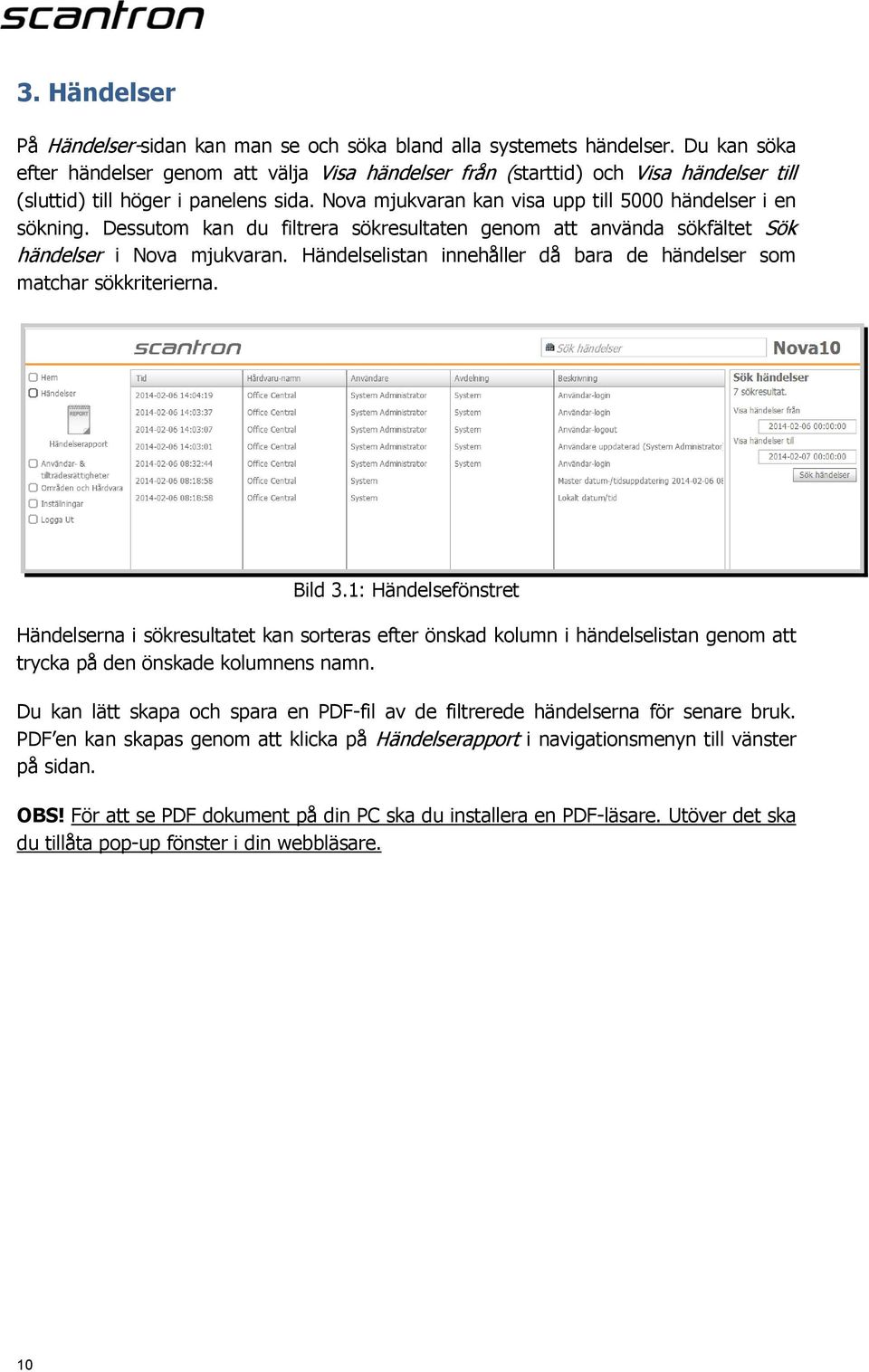

10 3. Händelser På Händelser-sidan kan man se och söka bland alla systemets händelser. Du kan söka efter händelser genom att välja Visa händelser från (starttid) och Visa händelser till (sluttid) till höger i panelens sida. Nova mjukvaran kan visa upp till 5000 händelser i en sökning. Dessutom kan du filtrera sökresultaten genom att använda sökfältet Sök händelser i Nova mjukvaran. Händelselistan innehåller då bara de händelser som matchar sökkriterierna. Bild 3.1: Händelsefönstret Händelserna i sökresultatet kan sorteras efter önskad kolumn i händelselistan genom att trycka på den önskade kolumnens namn. Du kan lätt skapa och spara en PDF-fil av de filtrerede händelserna för senare bruk. PDF en kan skapas genom att klicka på Händelserapport i navigationsmenyn till vänster på sidan. OBS! För att se PDF dokument på din PC ska du installera en PDF-läsare. Utöver det ska du tillåta pop-up fönster i din webbläsare. 10

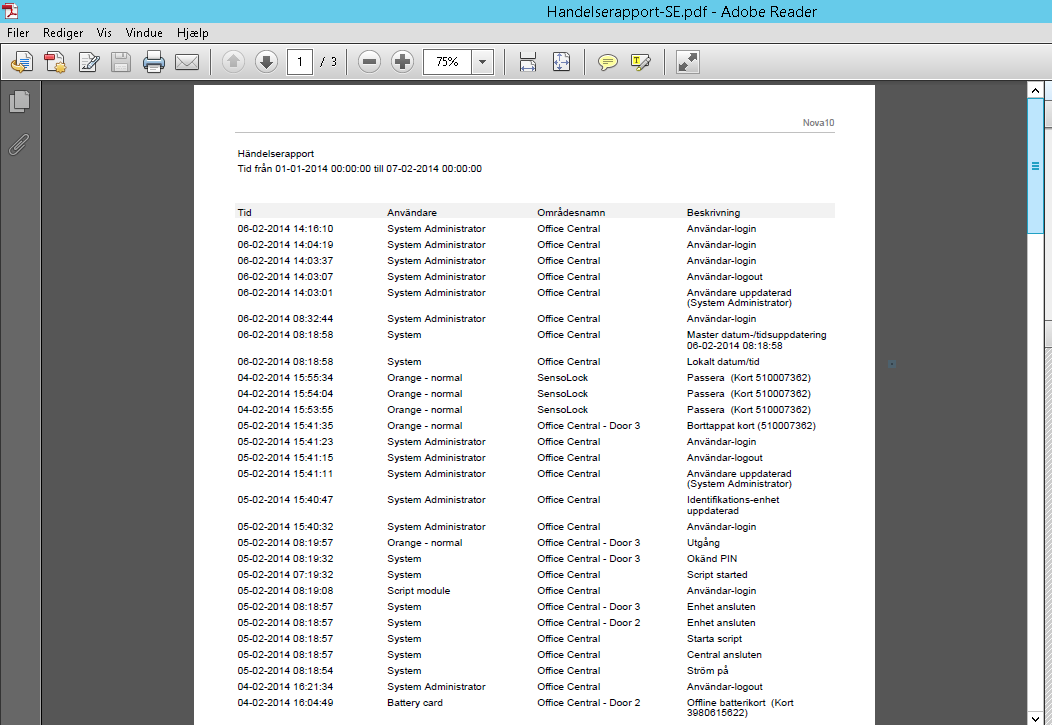

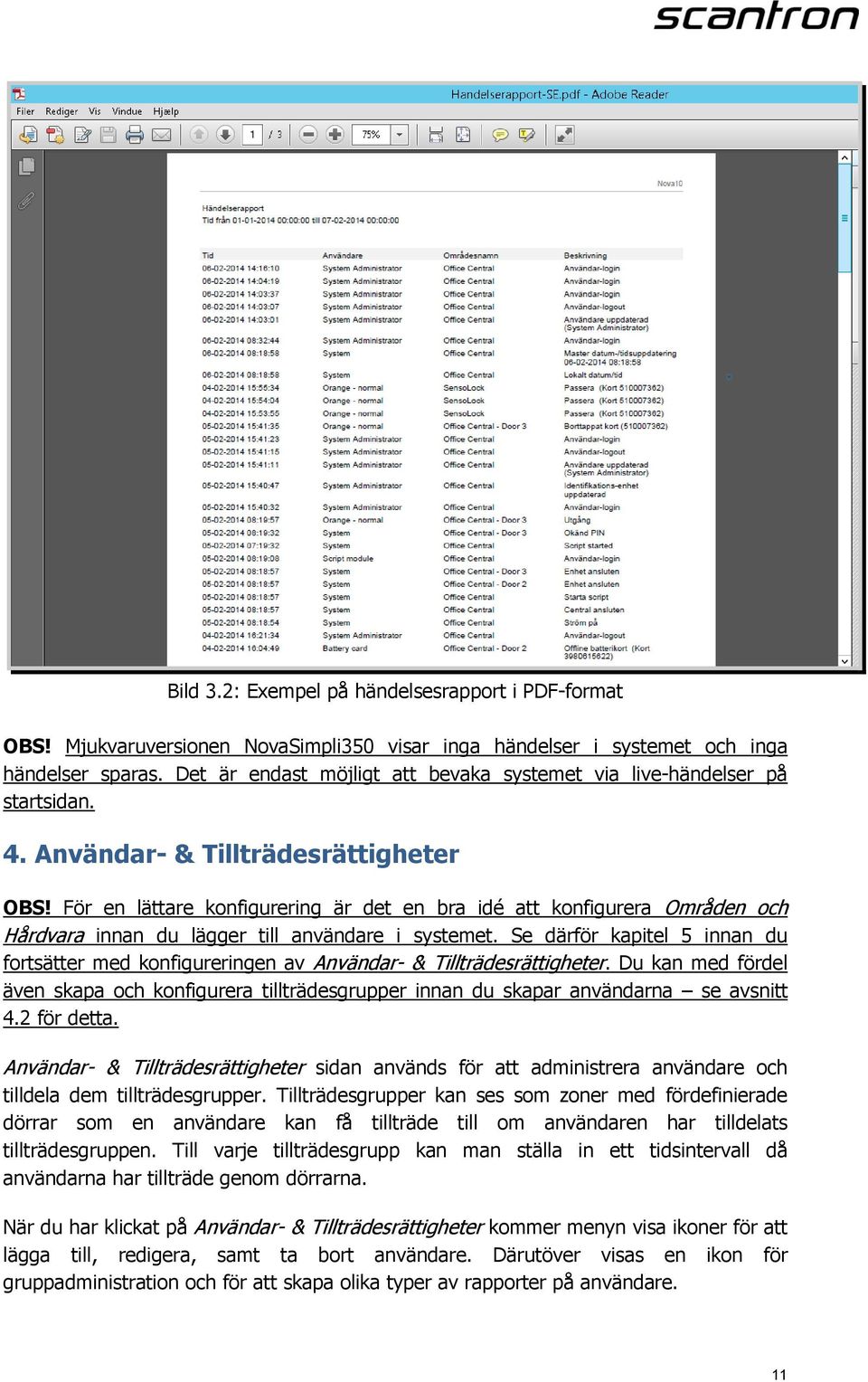

11 Bild 3.2: Exempel på händelsesrapport i PDF-format OBS! Mjukvaruversionen NovaSimpli350 visar inga händelser i systemet och inga händelser sparas. Det är endast möjligt att bevaka systemet via live-händelser på startsidan. 4. Användar- & Tillträdesrättigheter OBS! För en lättare konfigurering är det en bra idé att konfigurera Områden och Hårdvara innan du lägger till användare i systemet. Se därför kapitel 5 innan du fortsätter med konfigureringen av Användar- & Tillträdesrättigheter. Du kan med fördel även skapa och konfigurera tillträdesgrupper innan du skapar användarna se avsnitt 4.2 för detta. Användar- & Tillträdesrättigheter sidan används för att administrera användare och tilldela dem tillträdesgrupper. Tillträdesgrupper kan ses som zoner med fördefinierade dörrar som en användare kan få tillträde till om användaren har tilldelats tillträdesgruppen. Till varje tillträdesgrupp kan man ställa in ett tidsintervall då användarna har tillträde genom dörrarna. När du har klickat på Användar- & Tillträdesrättigheter kommer menyn visa ikoner för att lägga till, redigera, samt ta bort användare. Därutöver visas en ikon för gruppadministration och för att skapa olika typer av rapporter på användare. 11

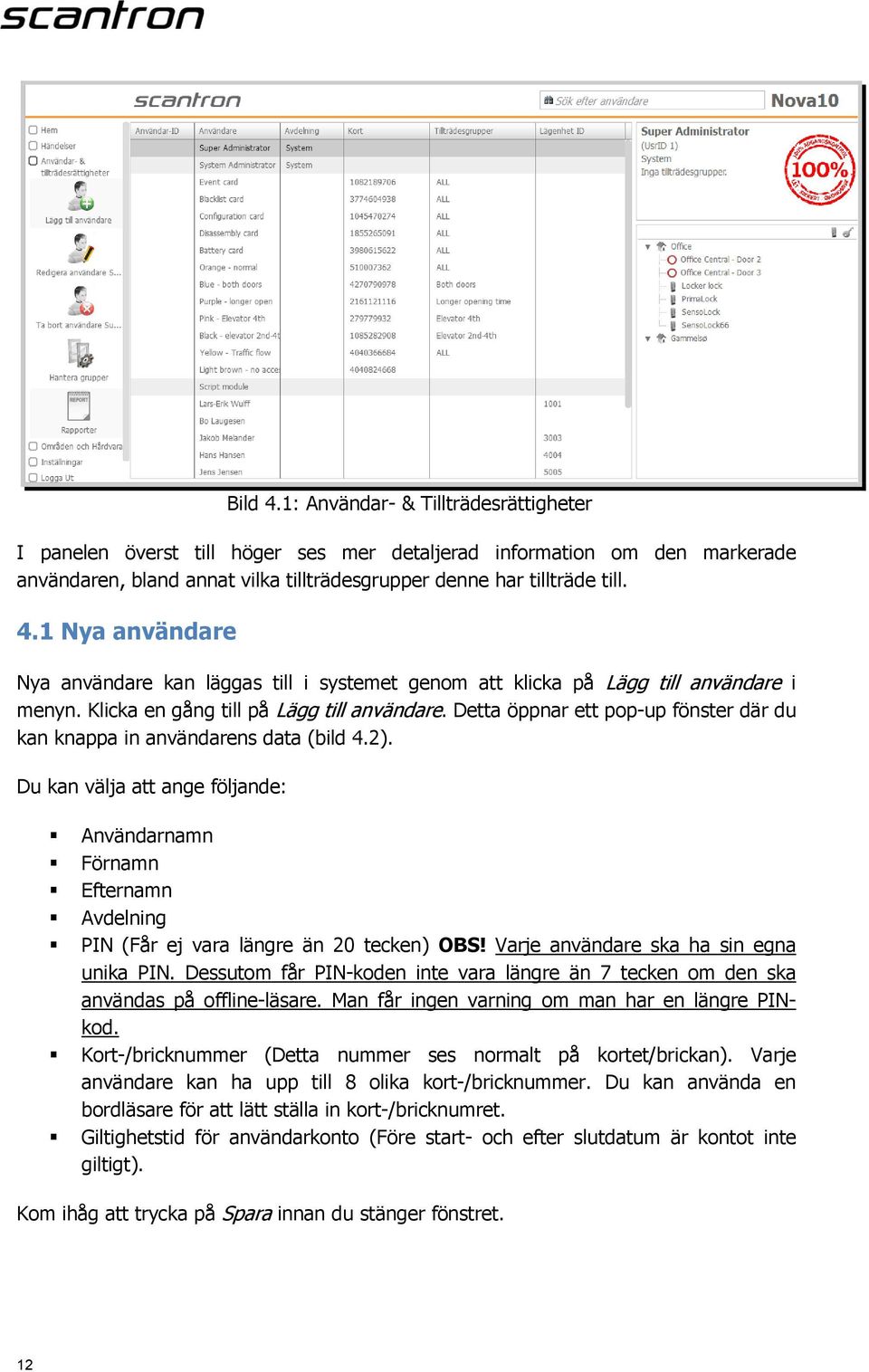

12 Bild 4.1: Användar- & Tillträdesrättigheter I panelen överst till höger ses mer detaljerad information om den markerade användaren, bland annat vilka tillträdesgrupper denne har tillträde till. 4.1 Nya användare Nya användare kan läggas till i systemet genom att klicka på Lägg till användare i menyn. Klicka en gång till på Lägg till användare. Detta öppnar ett pop-up fönster där du kan knappa in användarens data (bild 4.2). Du kan välja att ange följande: Användarnamn Förnamn Efternamn Avdelning PIN (Får ej vara längre än 20 tecken) OBS! Varje användare ska ha sin egna unika PIN. Dessutom får PIN-koden inte vara längre än 7 tecken om den ska användas på offline-läsare. Man får ingen varning om man har en längre PINkod. Kort-/bricknummer (Detta nummer ses normalt på kortet/brickan). Varje användare kan ha upp till 8 olika kort-/bricknummer. Du kan använda en bordläsare för att lätt ställa in kort-/bricknumret. Giltighetstid för användarkonto (Före start- och efter slutdatum är kontot inte giltigt). Kom ihåg att trycka på Spara innan du stänger fönstret. 12

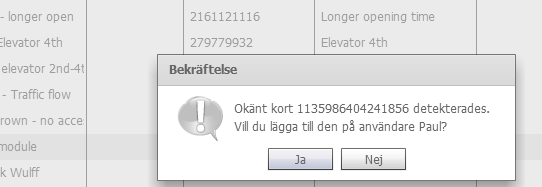

13 Bild 4.2: Lägga till ny användare Lägga till okända kort till användare När systemet upptäcker ett okänt kort (ett kort som inte tilldelats någon användare) och du antingen har markerat en användare i listan över användare (bild 4.1) eller att användarredigeringsfönstret är öppet (bild 4.2.), kan du tilldela kortet till denna användare. Om detta är fallet blir kortet automatisk sparat och listas vid de andra tilldelade korten. Du kan använda denna funktion för att snabbt tilldela flera kort till en användare men det kräver en vägg-kortläsare vid sidan av PC:n då upptäckten av ett nytt kort och tilldelningen till en användare ska göras samtidigt. Bild 4.3: Lägga till nytt kort till en användare 13

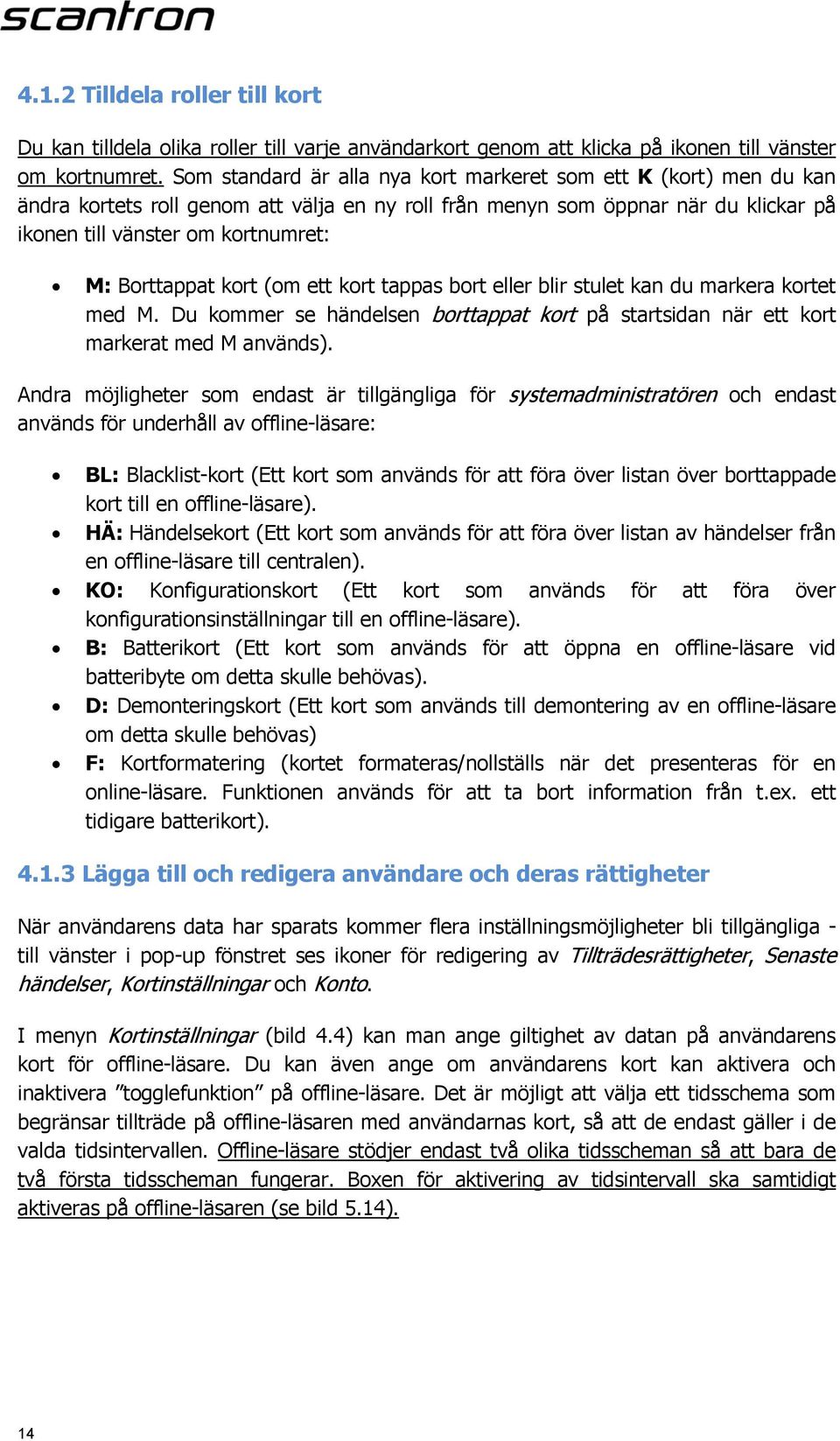

14 4.1.2 Tilldela roller till kort Du kan tilldela olika roller till varje användarkort genom att klicka på ikonen till vänster om kortnumret. Som standard är alla nya kort markeret som ett K (kort) men du kan ändra kortets roll genom att välja en ny roll från menyn som öppnar när du klickar på ikonen till vänster om kortnumret: M: Borttappat kort (om ett kort tappas bort eller blir stulet kan du markera kortet med M. Du kommer se händelsen borttappat kort på startsidan när ett kort markerat med M används). Andra möjligheter som endast är tillgängliga för systemadministratören och endast används för underhåll av offline-läsare: BL: Blacklist-kort (Ett kort som används för att föra över listan över borttappade kort till en offline-läsare). HÄ: Händelsekort (Ett kort som används för att föra över listan av händelser från en offline-läsare till centralen). KO: Konfigurationskort (Ett kort som används för att föra över konfigurationsinställningar till en offline-läsare). B: Batterikort (Ett kort som används för att öppna en offline-läsare vid batteribyte om detta skulle behövas). D: Demonteringskort (Ett kort som används till demontering av en offline-läsare om detta skulle behövas) F: Kortformatering (kortet formateras/nollställs när det presenteras för en online-läsare. Funktionen används för att ta bort information från t.ex. ett tidigare batterikort) Lägga till och redigera användare och deras rättigheter När användarens data har sparats kommer flera inställningsmöjligheter bli tillgängliga - till vänster i pop-up fönstret ses ikoner för redigering av Tillträdesrättigheter, Senaste händelser, Kortinställningar och Konto. I menyn Kortinställningar (bild 4.4) kan man ange giltighet av datan på användarens kort för offline-läsare. Du kan även ange om användarens kort kan aktivera och inaktivera togglefunktion på offline-läsare. Det är möjligt att välja ett tidsschema som begränsar tillträde på offline-läsaren med användarnas kort, så att de endast gäller i de valda tidsintervallen. Offline-läsare stödjer endast två olika tidsscheman så att bara de två första tidsscheman fungerar. Boxen för aktivering av tidsintervall ska samtidigt aktiveras på offline-läsaren (se bild 5.14). 14

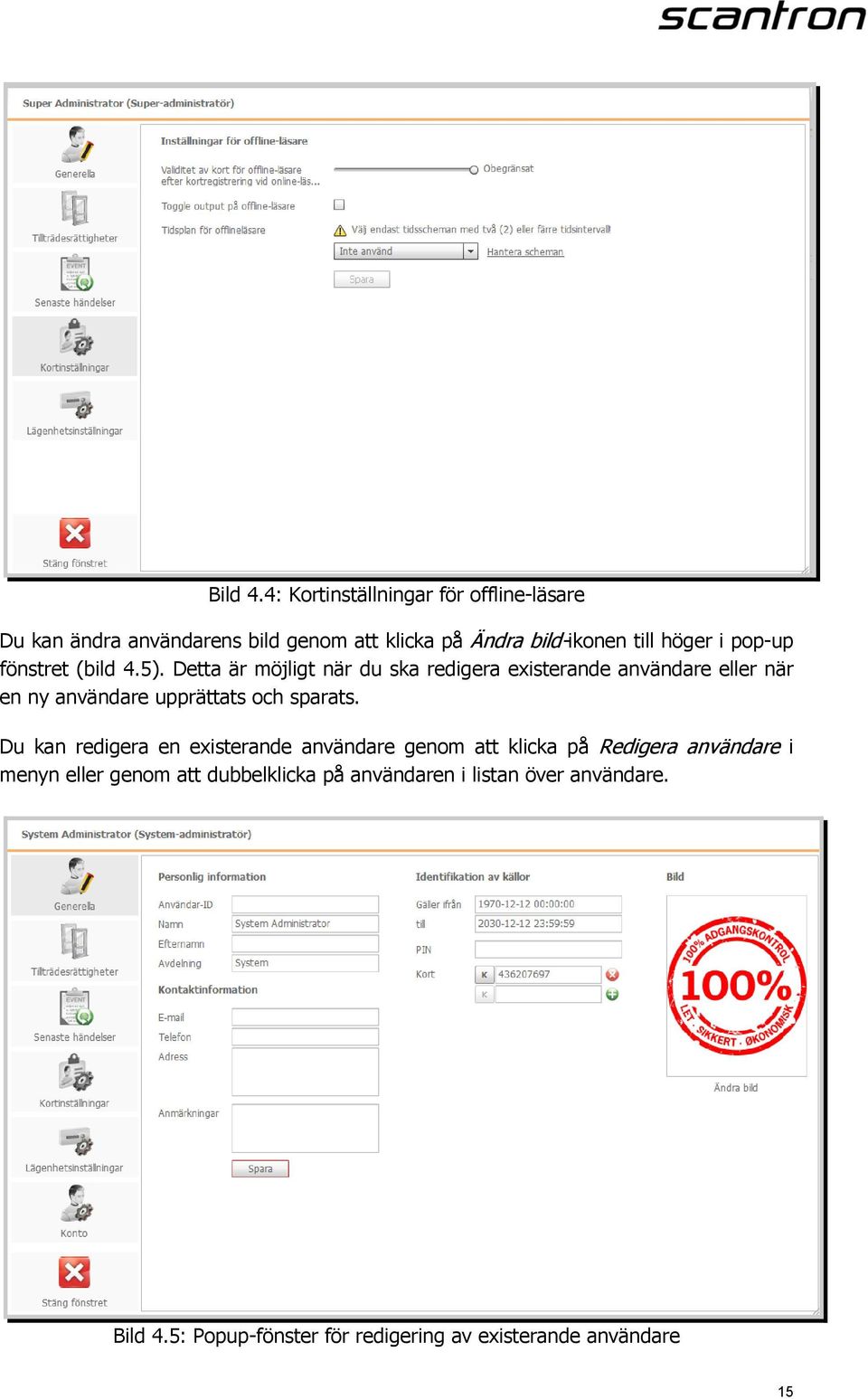

15 Bild 4.4: Kortinställningar för offline-läsare Du kan ändra användarens bild genom att klicka på Ändra bild-ikonen till höger i pop-up fönstret (bild 4.5). Detta är möjligt när du ska redigera existerande användare eller när en ny användare upprättats och sparats. Du kan redigera en existerande användare genom att klicka på Redigera användare i menyn eller genom att dubbelklicka på användaren i listan över användare. Bild 4.5: Popup-fönster för redigering av existerande användare 15

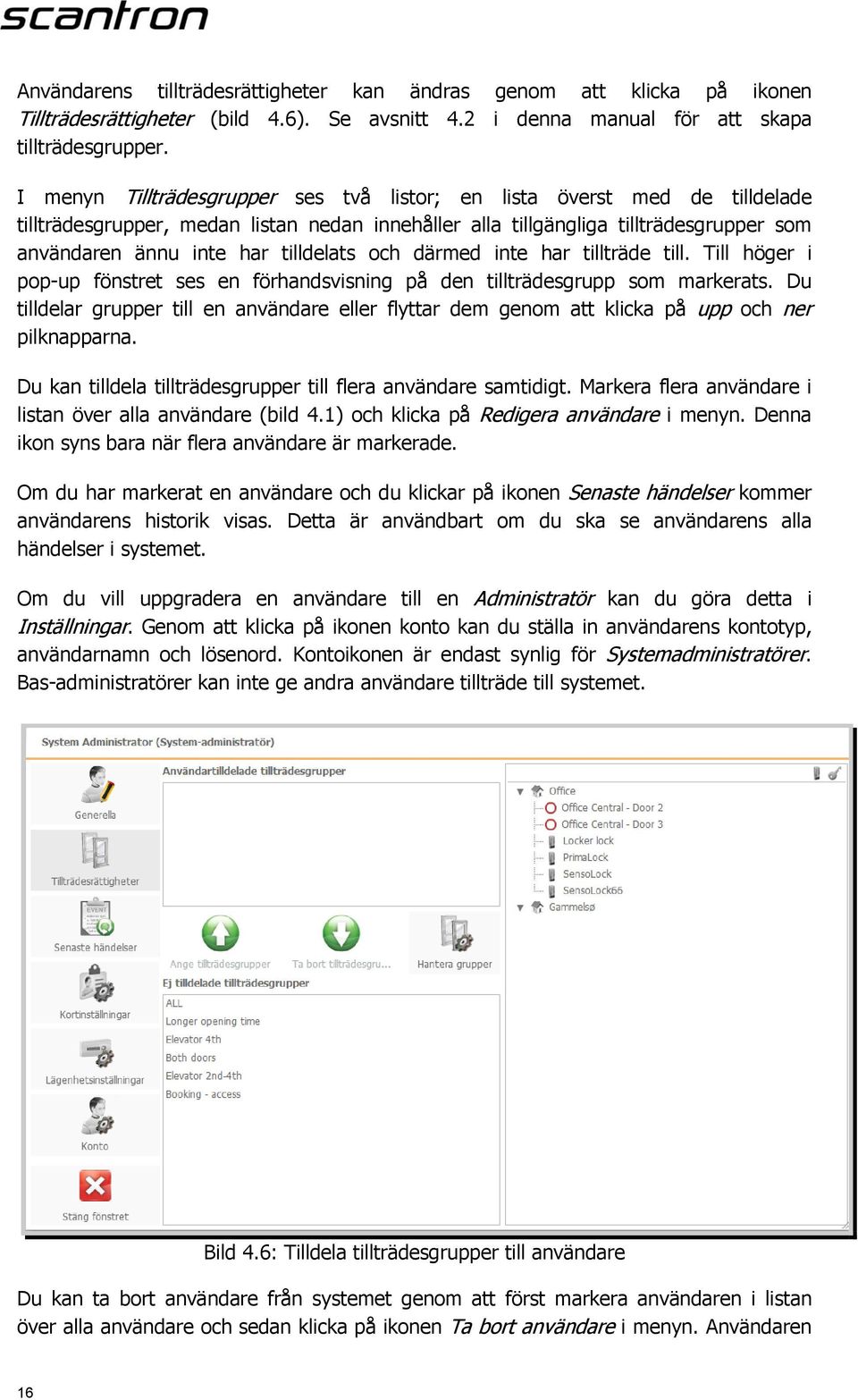

16 Användarens tillträdesrättigheter kan ändras genom att klicka på ikonen Tillträdesrättigheter (bild 4.6). Se avsnitt 4.2 i denna manual för att skapa tillträdesgrupper. I menyn Tillträdesgrupper ses två listor; en lista överst med de tilldelade tillträdesgrupper, medan listan nedan innehåller alla tillgängliga tillträdesgrupper som användaren ännu inte har tilldelats och därmed inte har tillträde till. Till höger i pop-up fönstret ses en förhandsvisning på den tillträdesgrupp som markerats. Du tilldelar grupper till en användare eller flyttar dem genom att klicka på upp och ner pilknapparna. Du kan tilldela tillträdesgrupper till flera användare samtidigt. Markera flera användare i listan över alla användare (bild 4.1) och klicka på Redigera användare i menyn. Denna ikon syns bara när flera användare är markerade. Om du har markerat en användare och du klickar på ikonen Senaste händelser kommer användarens historik visas. Detta är användbart om du ska se användarens alla händelser i systemet. Om du vill uppgradera en användare till en Administratör kan du göra detta i Inställningar. Genom att klicka på ikonen konto kan du ställa in användarens kontotyp, användarnamn och lösenord. Kontoikonen är endast synlig för Systemadministratörer. Bas-administratörer kan inte ge andra användare tillträde till systemet. Bild 4.6: Tilldela tillträdesgrupper till användare Du kan ta bort användare från systemet genom att först markera användaren i listan över alla användare och sedan klicka på ikonen Ta bort användare i menyn. Användaren 16

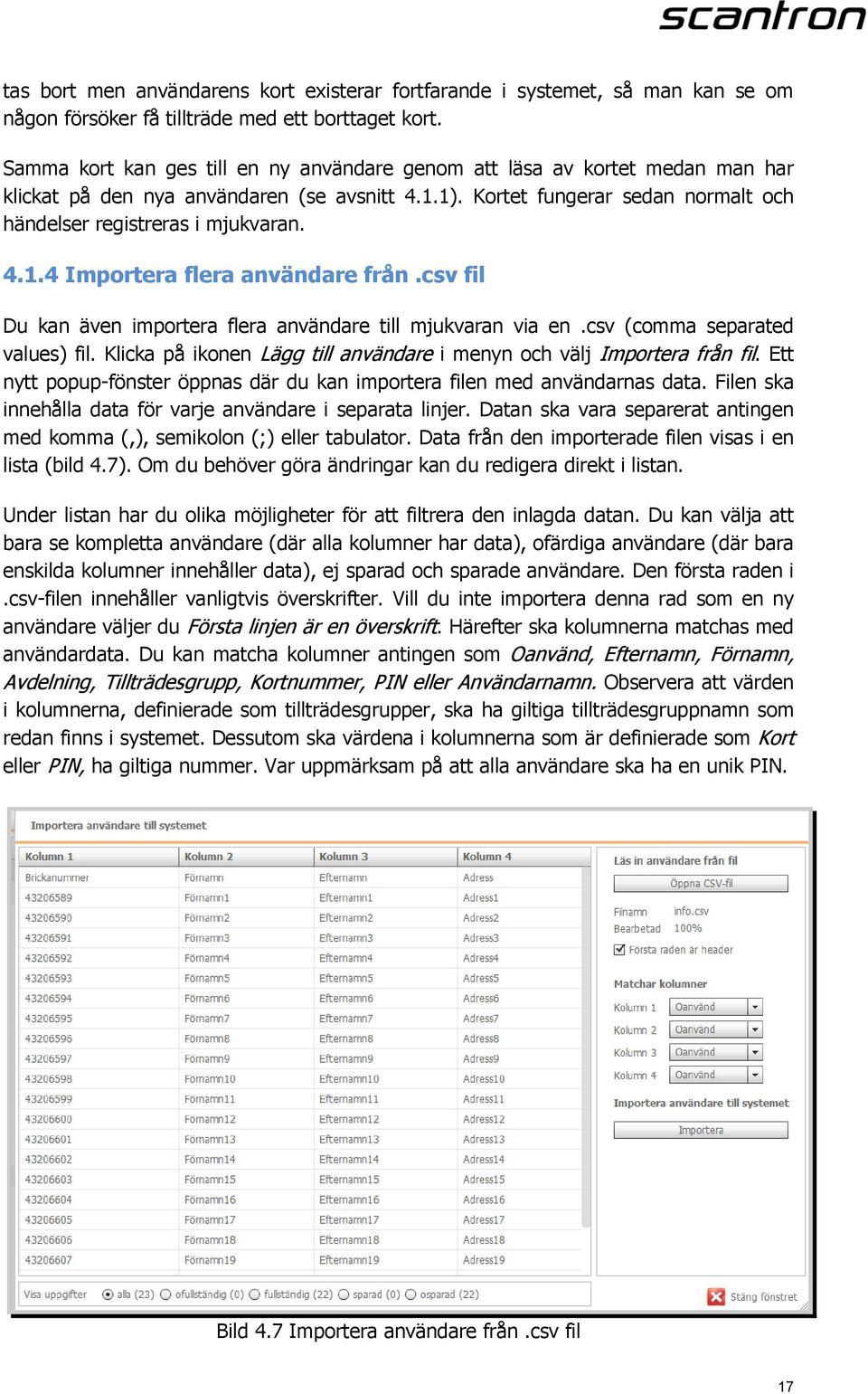

17 tas bort men användarens kort existerar fortfarande i systemet, så man kan se om någon försöker få tillträde med ett borttaget kort. Samma kort kan ges till en ny användare genom att läsa av kortet medan man har klickat på den nya användaren (se avsnitt 4.1.1). Kortet fungerar sedan normalt och händelser registreras i mjukvaran Importera flera användare från.csv fil Du kan även importera flera användare till mjukvaran via en.csv (comma separated values) fil. Klicka på ikonen Lägg till användare i menyn och välj Importera från fil. Ett nytt popup-fönster öppnas där du kan importera filen med användarnas data. Filen ska innehålla data för varje användare i separata linjer. Datan ska vara separerat antingen med komma (,), semikolon (;) eller tabulator. Data från den importerade filen visas i en lista (bild 4.7). Om du behöver göra ändringar kan du redigera direkt i listan. Under listan har du olika möjligheter för att filtrera den inlagda datan. Du kan välja att bara se kompletta användare (där alla kolumner har data), ofärdiga användare (där bara enskilda kolumner innehåller data), ej sparad och sparade användare. Den första raden i.csv-filen innehåller vanligtvis överskrifter. Vill du inte importera denna rad som en ny användare väljer du Första linjen är en överskrift. Härefter ska kolumnerna matchas med användardata. Du kan matcha kolumner antingen som Oanvänd, Efternamn, Förnamn, Avdelning, Tillträdesgrupp, Kortnummer, PIN eller Användarnamn. Observera att värden i kolumnerna, definierade som tillträdesgrupper, ska ha giltiga tillträdesgruppnamn som redan finns i systemet. Dessutom ska värdena i kolumnerna som är definierade som Kort eller PIN, ha giltiga nummer. Var uppmärksam på att alla användare ska ha en unik PIN. Bild 4.7 Importera användare från.csv fil 17

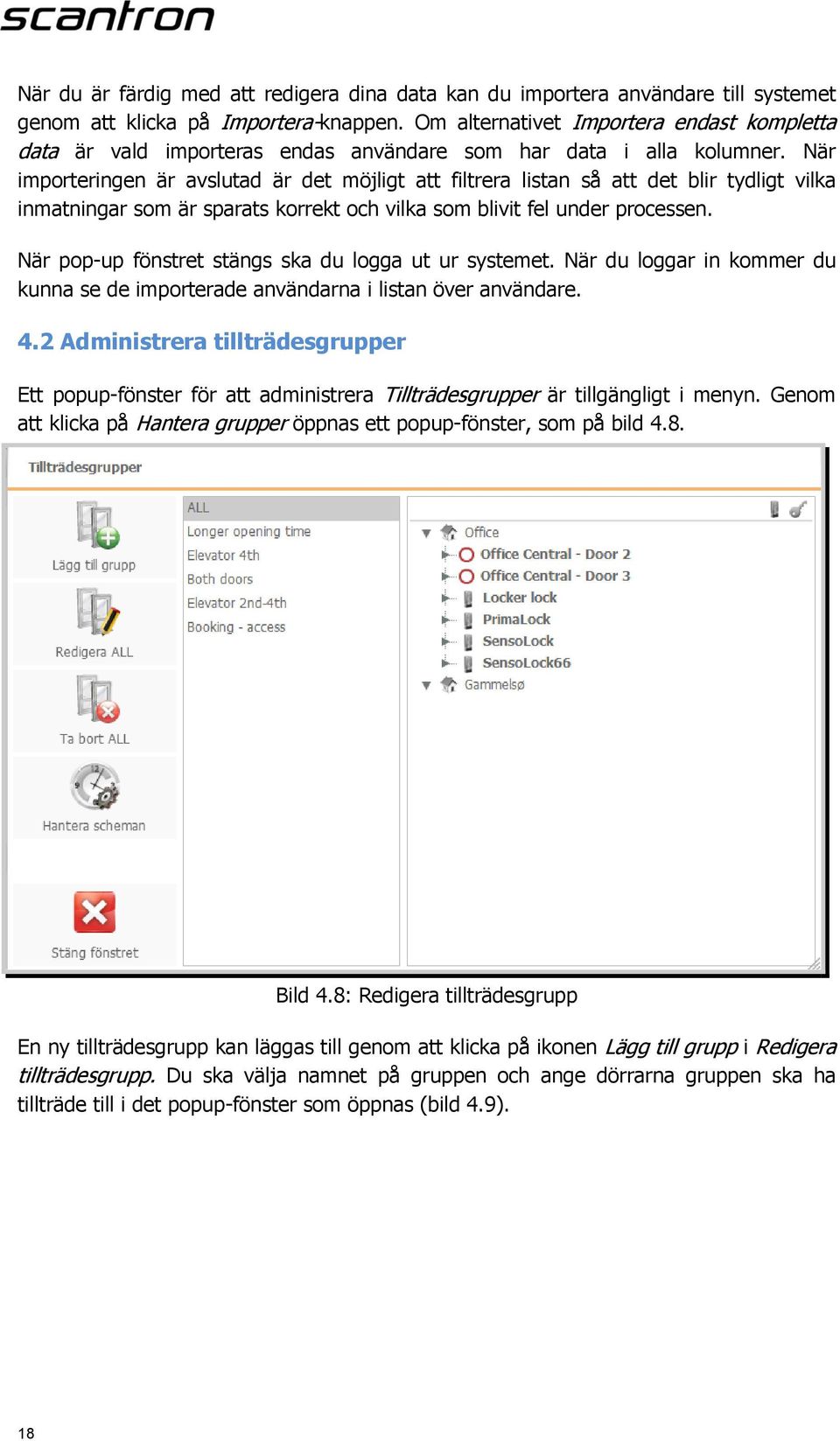

18 När du är färdig med att redigera dina data kan du importera användare till systemet genom att klicka på Importera-knappen. Om alternativet Importera endast kompletta data är vald importeras endas användare som har data i alla kolumner. När importeringen är avslutad är det möjligt att filtrera listan så att det blir tydligt vilka inmatningar som är sparats korrekt och vilka som blivit fel under processen. När pop-up fönstret stängs ska du logga ut ur systemet. När du loggar in kommer du kunna se de importerade användarna i listan över användare. 4.2 Administrera tillträdesgrupper Ett popup-fönster för att administrera Tillträdesgrupper är tillgängligt i menyn. Genom att klicka på Hantera grupper öppnas ett popup-fönster, som på bild 4.8. Bild 4.8: Redigera tillträdesgrupp En ny tillträdesgrupp kan läggas till genom att klicka på ikonen Lägg till grupp i Redigera tillträdesgrupp. Du ska välja namnet på gruppen och ange dörrarna gruppen ska ha tillträde till i det popup-fönster som öppnas (bild 4.9). 18

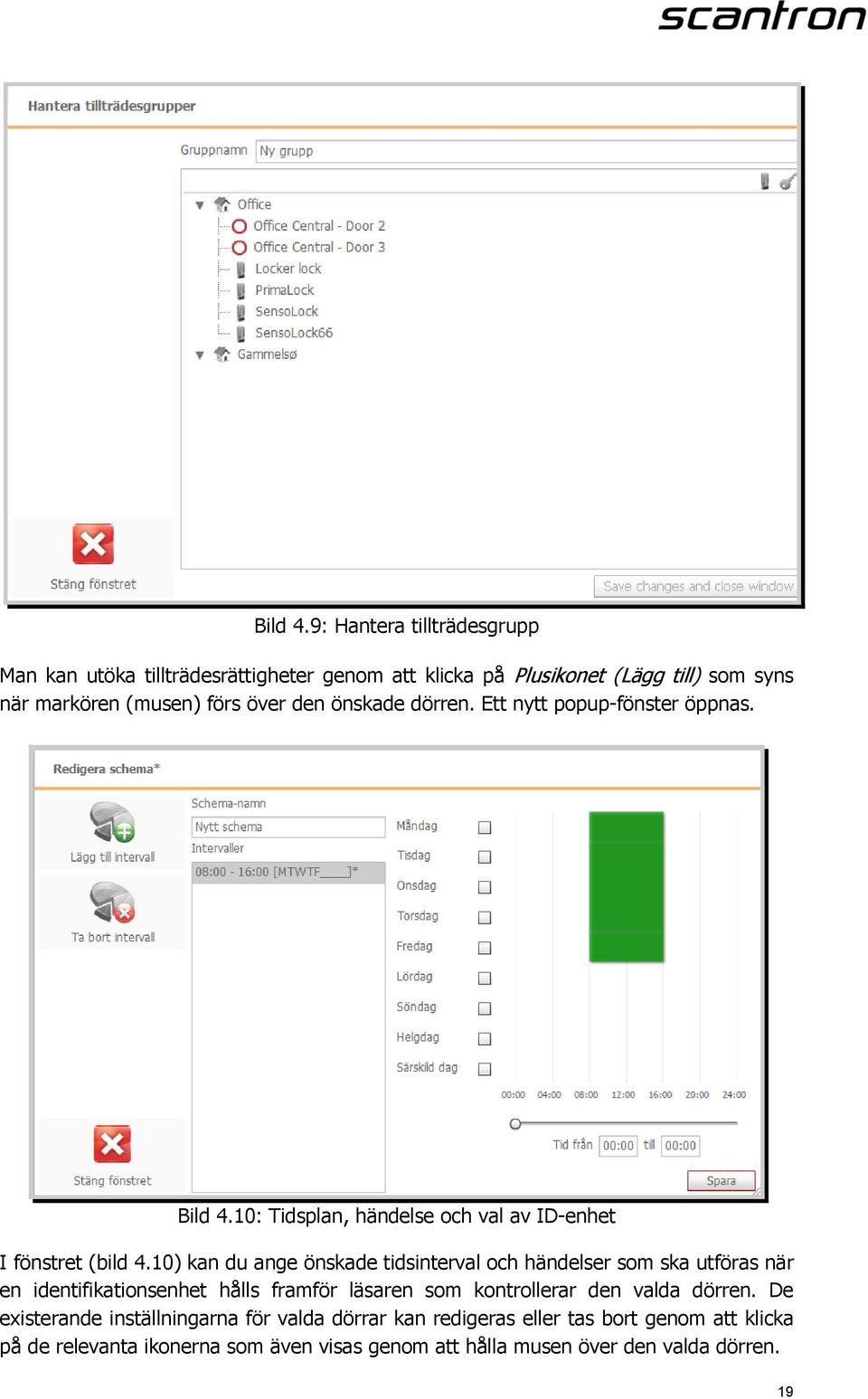

19 Bild 4.9: Hantera tillträdesgrupp Man kan utöka tillträdesrättigheter genom att klicka på Plusikonet (Lägg till) som syns när markören (musen) förs över den önskade dörren. Ett nytt popup-fönster öppnas. Bild 4.10: Tidsplan, händelse och val av ID-enhet I fönstret (bild 4.10) kan du ange önskade tidsinterval och händelser som ska utföras när en identifikationsenhet hålls framför läsaren som kontrollerar den valda dörren. De existerande inställningarna för valda dörrar kan redigeras eller tas bort genom att klicka på de relevanta ikonerna som även visas genom att hålla musen över den valda dörren. 19

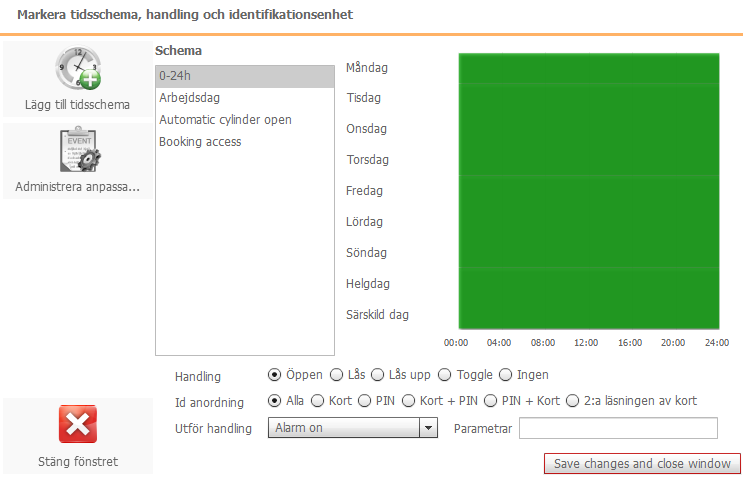

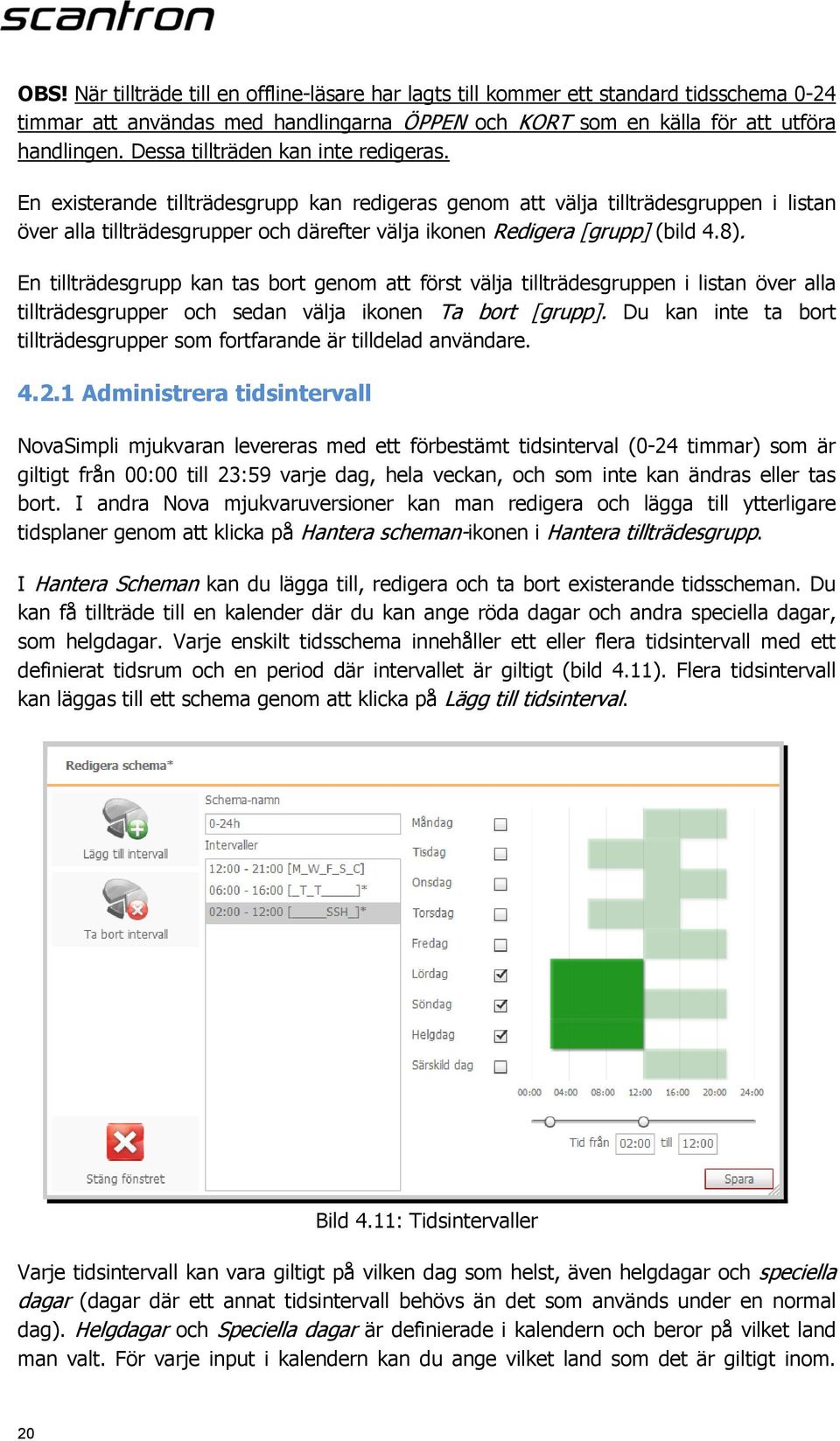

20 OBS! När tillträde till en offline-läsare har lagts till kommer ett standard tidsschema 0-24 timmar att användas med handlingarna ÖPPEN och KORT som en källa för att utföra handlingen. Dessa tillträden kan inte redigeras. En existerande tillträdesgrupp kan redigeras genom att välja tillträdesgruppen i listan över alla tillträdesgrupper och därefter välja ikonen Redigera [grupp] (bild 4.8). En tillträdesgrupp kan tas bort genom att först välja tillträdesgruppen i listan över alla tillträdesgrupper och sedan välja ikonen Ta bort [grupp]. Du kan inte ta bort tillträdesgrupper som fortfarande är tilldelad användare Administrera tidsintervall NovaSimpli mjukvaran levereras med ett förbestämt tidsinterval (0-24 timmar) som är giltigt från 00:00 till 23:59 varje dag, hela veckan, och som inte kan ändras eller tas bort. I andra Nova mjukvaruversioner kan man redigera och lägga till ytterligare tidsplaner genom att klicka på Hantera scheman-ikonen i Hantera tillträdesgrupp. I Hantera Scheman kan du lägga till, redigera och ta bort existerande tidsscheman. Du kan få tillträde till en kalender där du kan ange röda dagar och andra speciella dagar, som helgdagar. Varje enskilt tidsschema innehåller ett eller flera tidsintervall med ett definierat tidsrum och en period där intervallet är giltigt (bild 4.11). Flera tidsintervall kan läggas till ett schema genom att klicka på Lägg till tidsinterval. Bild 4.11: Tidsintervaller Varje tidsintervall kan vara giltigt på vilken dag som helst, även helgdagar och speciella dagar (dagar där ett annat tidsintervall behövs än det som används under en normal dag). Helgdagar och Speciella dagar är definierade i kalendern och beror på vilket land man valt. För varje input i kalendern kan du ange vilket land som det är giltigt inom. 20

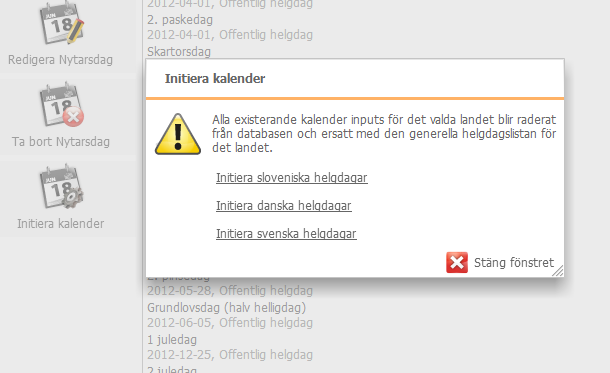

21 Landsvärdet jämförs sedan med centralens inställning för land (Se Hårdvaruredigeraren). Om ett land inte är angivet kommer alla inputs vara giltiga överallt. Genom att klicka på Initiera kalender-knappen i kalenderredigeraren, visas alternativ för att starta en kalender med standardinställda helgdagar. Kom ihåg att alla inmatningar som lagts till tas bort för det valda landet och återställs till standardinställningarnas helgdagar för det landet. Bild 4.12: Initiera kalender med standard helgdagars-lista 5. Områden och Hårdvara Passerkontroll är normalt installerat i en eller flera byggnader med ett eller flera rum och dörrar. I Nova mjukvaran är det möjligt att kartlägga byggnader och rum genom att använda områden och tilldela dörrar till dessa områden i form av läsare. Läsarna finns i systemet under Hantera hårdvara. Denna modell representerar en överblick över ditt passerkontrollsystem och dess komponenter. Ikonerna för administration av olika områden finns till vänster i menyn. I denna undermeny hittar du ikonen för tillträde till Hantera hårdvara (bild 5.1). 21

22 Bild 5.1: Områden och detaljerad information 5.1 Områden Underområden läggs till ett valt område, genom att klicka på ikonen Lägg till nytt område och därefter ange namn på områden i pop-up fönstret (bild 5.2). Om du vill lägga till ett område på översta nivån, kryssa då i detta alternativ i pop-up fönstret. Existerande områden och läsare kan senare omorganiseras genom att bara klicka på ett område eller en läsare, hålla knappen intryckt och sedan dra den dit du vill. Valda områden kan ändras genom att klicka på Redigera område eller Ta bort område-ikonen. Du kan inte ta bort ett område om det innehåller underområden och läsare. Du måste först omorganisera områdena och läsarna Administrera område Bild 5.2: Lägg till nytt område Till höger i områdeträdet ses en panel där detaljerad information visas om det valda ämnet i trädet. Om ett område markeras kan du administrera alla tillslutna läsare under valda områden och dennas delområden. Du kan låsa, öppna, blockera, ta bort blockeringen på alla läsare samtidigt. Om det valda ämnet i trädet är en läsare, ses status på denna och på varje associerad dörr. Du kan även administrera en associerad dörr (bild 5.1). Är det så 22

23 att läsaren är en offline-läsare kan du se läsarens detaljer och redigera den (Basadministratörer kan inte ändra hårdvaruinställningar). Under informationspanelen hittar du flikar med mer information om markeringen. Första fliken innehåller en lista över senaste händelser relaterade till ämnet (om det valda ämnet är ett område visas inte några händelser). Andra fliken innehåller en lista över alla användare som har tillträde till markeringen och till alla anslutna läsare om det valda ämnet är ett område. Den tredje och sista fliken innehåller en komplett lista över tillträdesgrupper där den valda läsaren ingår (eller anslutna läsare om markeringen är ett område). 5.2 Hårdvaruredigering Hantera hårdvara används för att se information och administrera hårdvara. Klicka på Hantera hårdvara-ikonen i menyn ett fönster öppnas där du kan Hantera Centraler eller Administrera Offline-Läsare (bild 5.3). I pop-up fönstret kan du lägga till nya centraler och redigera existerande. Till höger i fönstret fås en snabb överblick över den valda centralen. Dessutom fås en snabb överblick över de senaste händelserna på vilken central som helst. Bild 5.3: Hårdvaruhanteraren OBS! Till NovaSimpli mjukvaran kan endast en (1) central användas Sökning och administration av centraler i LAN Genom att klicka på ikonen Hantera centraler i hårdvaruhanteraren öppnas ett popup-fönster med en lista av alla Nova mjukvarans centraler i det lokala nätverket. 23

24 Listan består av inkluderade centraler i systemet och andra centraler som hittats på det lokala nätverket. Centralerna kan vara en del av ett annat passerkontrollsystem, så var försiktig med vilka centraler du lägger till i systemet! Varje central på listan har en tillhörande ikon Alternativ, som gör det möjligt för dig att lägga till centralen till ditt system, ändra centralens IP-adress eller administrera trådlösa inställningar för centralen om detta skulle behövas. OBS! Listan över centraler innehåller endast de centraler som hittats på LAN. Det inkluderar inte de centraler som har anslutits via en RS-485 bus! Ändra centralens IP-adress En centrals IP-adress ändras genom att klicka på Hantera centraler. Ett popup-fönster kommer öppnas och det innehåller en lista över alla centraler i systemet. Du kan ändra centralens interface IP-adress genom att klicka på ikonen Alternativ vid sidan av centralens beskrivning och genom att välja Ändra IP-adress i menyn som öppnas. Bild 5.4: Redigera centraler Du ska skapa en ny IP-adress, nätmask och standard gateway-adress. Dessa parametrar beror på dina nätverksinställningar. Innan du ändrar din adress bör du läsa igenom displayens instruktioner ordentligt, om det finns några. OBS! Kom ihåg att denna lösning ändrar centralens interface IP-adress (centralens adress i det lokala nätverket). IP-adressen som du ser i Hårdvaruredigeraren (bild 5.6) representerar centralens globala IP-adress. En mastercentral använder alltid den globala IP-adressen till att koppla till slavcentralerna. Om centralen är i samma nätverk som 24

25 mastercentralen är de två adresserna samma. Om slavcentralen hittas utanför mastercentralens nätverk kommer slavcentralens interface (lokal) IP-adress vara beroende av fjärrnätverksinställningarna och den globala IP-adressen i Hårdvaruredigeraren blir fjärrnätverkets IP-adress så mastercentralen kommer kunna koppla till slavcentralen. Normalt i detta scenario ska portalen för global adress ställas in (det kan du göra under centralens avancerade inställningar) Administrering av centralens WLAN interface Om centralen har en USB-port kan centralen kopplas till det existerande trådlösa nätverket via en USB WiFi-dongle. Innan du ansluter dig ska du försäkra att du har det trådlösa nätverkets namn (SSID) och nätverkets säkerhetsnyckel/kod. OBS! Centralen har endast stöd för trådlösa nätverk som är skyddas av WPA-PSK (TKIP) och WPA2-PSK (TKIP) kryptering! Man kan få tillträde till centralens inställningar för trådlöst nätverk genom att klicka på Hantera centraler-ikonen i Hårdvaruredigeraren och sedan välja WLAN inställningar i Alternativ vid sidan av centralens beskrivning. Bild 5.5: WLAN inställningar Ange ditt SSID och din säkerhetsnyckel/-kod i fälten och klicka på Aktivera WLAN interface. Centralen aktiverar den trådlösa enheten och om parametrarna är korrekta ansluts centralen till ditt trådlösa nätverk. OBS! Du kan endast aktivera den trådlösa enheten på den central du har loggat in på. Du kan inte aktivera en slavcentrals trådlösa enhet från master-centralen. Notera att innan du aktiverar den trådlösa enheten ska USB-dongle anslutas till USB-porten på centralen och nätverk-kabeln vara ansluten. Efter att den trådlösa enheten aktiverats (du borde se ett bekräftelsefönster) kan du koppla ifrån nätverkskabeln från centralen. Nova mjukvaran ska sedan fungera normalt. 25

26 OBS! Om Nova mjukvaran slutar fungera (t.ex. progresshjulet överst i högra hörnet bara snurrar) är det antagligen några fel i anslutningen till ditt trådlösa nätverk (det är antagligen antingen SSID eller säkerhetsnyckeln/-koden som är fel). Anslut nätverkskabeln till centralen. Vänta på att Nova mjukvaran åter har anslutning till centralen och försök igen. Genom att klicka på Sök trådlösa nätverk vid sidan av SSID-fältet i WLAN inställningar utlöser detta en sökning på möjliga trådlösa nätverk. Du kan välja det önskade nätverket från listan av hittade nätverk och göra SSID-fältet till det föredragna, när sökningen är avslutad. Du kan inaktivera den trådlösa enheten genom att klicka på ikonen inaktivera trådlös enhet som ses när centralen ansluts till ett trådlöst nätverk. Glöm inte att ansluta nätverkskabeln till centralen eller att konfigurera RS-485-nätverket då du annars inte kan anslutas till centralen Lägg till, ta bort och redigera centraler Nya centraler kan läggas till i ett system automatiskt genom att klicka på Hantera centraler i Hårdvaruredigeraren. Popup-fönstret som öppnas innehåller en lista över centraler som hittas på nätverket. Du kan lägga till nya centraler till systemet genom att klicka på Alternativ vid sidan av den nya centrals beskrivning och genom att välja Lägg till ny central. Det nya popup-fönster innehåller all information som behövs. Du ska bara redigera centralens namn och spara ändringarna. Nya centraler kan läggas till manuellt genom att klicka på Lägg till central i Hårdvaruredigeraren och ställa in centralens information i popup-fönstret (5.6): Namn på centralen, IP- och MAC-adress. När det har sparats kommer den nya centralen läggas till i listan över centraler. OBS! Centralens standard IP- och MAC-adress står skrivet på centralen. Du kan ta bort en central från systemet genom att klicka på Ta bort central i Hårdvaruredigeraren. Bild 5.6: Popup-fönster för att lägga till ny central 26

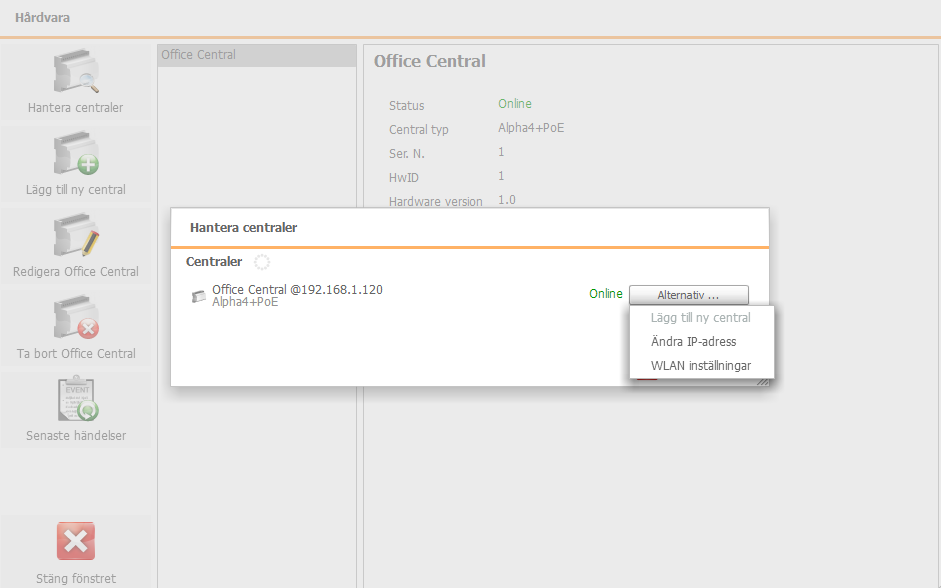

27 Varje existerande central kan redigeras genom att klicka på Hantera central i Hårdvaruredigeraren. Popup-fönstret Ändra Hårdvara öppnas (bild 5.7). Popup-fönstret är uppdelat i 3 sektioner; på vänster sida ses ikoner för sökning, lägga till och ta bort läsare; mittsektionen innehåller detaljer om den valda centralen och till höger ses flikar med de läsare som är anslutna till centralen och under dem finns flikar med dörrar som är anslutna till centralen. Du kan ändra centralens namn, IP- och MAC-adress. Du kan även bestämma land för varje central. Detta är användbart när ditt passerkontrollsystem råder över byggnader i flera länder och den valda tidsplanen innehåller olika datum för nationella röda och helgdagar. Bild 5.7: Centralredigerare Avancerade inställningar De beskrivna inställningarna är passade för de mest simpla systemkonfigurationerna (t.ex. i passerkontroll med NovaSimpli mjukvaran där man bara har en central). För avancerade konfigurationer med flera centraler i olika nätverk eller i tillfälle av centraler som delar samma IP-adress, behöver systemet mer information som kan sättas in i centralens avancerade inställningar (bild 5.8). Du kan öppna dem genom att klicka på Avancerade inställningar-ikonen nederst i mitten av skärmen. OBS! Avancerade inställningar för centralen är inte tillgängliga i NovaSimpli mjukvaran. Konfigurationer med flera centraler kan vara svåra att konfigurera. Centralerna är alla anslutna i en slags trästruktur där varje central kan ha slavcentraler och samtidigt är 27

28 centralen själv slavcentral för andra centraler. Den viktigaste centralen är den central som inte är slavcentral för någon annan central. Denna central kallas System master central och fungerar som huvudcentral där Nova mjukvaran används och som hela systemet synkroniseras genom. Andra (slav) centraler synkroniserar bara deras slavcentraler om de har några och kallas därför Lokala master centraler. Alla centraler i systemet måste tilldelas en master central (bortsett från system master centralen). Du kan tilldela en master central till en slavcentral genom att trycka på Välj mastercentral dropdown-listan under avancerade inställningar. System master centralen är vald som standard master central för alla slav-centraler och detta är i de flesta tillfällen en fördel. Centralerna är anslutna till varandra antingen genom ett IP-nätverk eller en RS-485 bus. RS-485 bussen är mycket långsammare jämfört med ett IP-nätverk pga. information endast kan skickas i en riktning och det rekommenderas därför inte. Större databasuppdateringer till en slavcentral kan ta flera minuter per central på en RS-485 bus. Bild 5.8: Avancerade inställningar Kommunikation baserat på IP-adress Kommunikationen mellan en mastercentral och en slavcentral är baserat på en IP-adress, angiven i fältet IP-adress i Centralredigeraren (bild 5.7) och på IP-porten, angiven i fältet Port i centralens Avancerade inställningar (bild 5.8). Mastercentralen använder alltid adressen i fältet IP-adress och port nummer i fältet port för att kommunicera med en slavcentral. 28

29 När båda centralerna är på samma nätverk ska IP-adressen i centralredigeraren vara samma som interface IP-adressen på centralen (se avsnittet om att ändra en centrals IP-adress). Interface IP-adressen är alltid relaterad till det nätverk där centralen befinner sig. Porten ska vara inställd på När en slavcentral befinner sig i ett fjärrnätverk (från slavens masters synpunkt), ska fältet IP-adress i centralredigeraren ställas in på fjärrnätverkets adress. Adressen på fjärrnätverket är inte samma som interface IP-adressen på fjärrcentralen. Det samma gäller för fältet Port i avancerade inställningar. Porten ska ställas in på fjärrnätverkets portnummer som har skickats till port 3543 på fjärrslavcentralen Kommunikation baserat på RS-485 bus När du ansluter en slavcentral till en mastercentral via en RS-485 bus ska du först ställa in mastercentralen som RS-485 Mastercentral i Masterns avancerade inställningar (bild 5.8). Det gör du genom att kryssa i aktiveringsboxen Ange som RS-485 Mastercentral. Detta gör att mastercentralen uppmärksammar slavcentralerna på RS-485 bus. Efter det måste du kryssa i fältet Ange som RS-485 slavcentral i slavens avancerade inställningar. För en slav RS-485 central ska du även välja den RS-485 inställda mastercentralen i fältet välj mastercentral (här ska du välja den central du ställde in i första steget). Kommunikationen mellan centralerna på RS-485 bus en är baserat på RS-485 adressen och är inställt i fältet RS-485-adress under centralens avancerade inställningar. Mastercentralens standard RS-485 adress är alltid 1 och är automatiskt inställt när centralen är satt som RS-485 master. Slavcentralens standardadress är konfigurerad när slavcentralen är ansluten till systemet och adressen står på centralen. OBS! Slavcentralens RS-485 adress är uträknad utifrån de sista 5 bits av centralens MAC-adress, du tilldelar den alltså värdet 2 (adresserna 0 och 1 är reserverade). Exempel på uträkning av RS-485 adresserna: MAC 00:50:C2:E6:30:6A 6A (hex) = (bin) (bin, last 5 bits) = 10 (dec) + 2 = 12 (RS-485 adress) VARNING! Standardadressen kan ändras till vilken ledig adress som helst på RS-485 bus en. Om du åter vill använda standardadressen kan du räkna ut det som i ovanstående exempel eller så kan du hålla den vänstra knappen på centralen intryckt i minst 10 sekunder. Detta återställer IP-adressen och RS-485 adressen till standardvärdet ( för IP-adressen och standardvärdet för RS-485-adressen). Detta återaktiverar även Superadministratörens konto om detta var inaktiverat. Se bilaga A för flera detaljer. 29

30 5.2.8 Databassynkronisering Systemmastercentralen sköter datasynkroniseringen mellan centralerna i systemet. Om en central har förstörd data kan du synkronisera databasen manuellt. Genom att klicka på ikonen Forcera synkronisering i slavens avancerade inställningar gör det att mastercentralen uppdaterar databasen på slavcentralen med en kopia från mastercentralen. Utför detta endast då du är helt säker på att det har uppstått skillnader mellan databaserna Lägga till nya läsare Nya läsare kan läggas till genom att klicka på Sök efter läsare-ikonen som finns överst i vänstra hörnet av Centralredigeraren (bild 5.7). Detta utlöser ett erkännande av de redan anslutna läsarna och sökning efter nya anslutna läsare på centralen. När sökningen slutförts kan du ändra adresserna på de listade läsarna och lägga till nya läsare till centralen. Du kan ändra adressen genom att skriva en ny adress över den gamla och välja Ändra adress under Alternativ. Läsaren kommer sedan ha den nya adressen när du söker efter den. OBS! Om du har ändrat läsarens adress ska du komma ihåg att valet fysiskt ändrar läsarens adress. Du ska därför ändra adressen manuellt i Centralredigeraren under Läsarinställningar. Om du kan en läsares adress och de dörrar som ska anslutas kan du lägga till läsare manuellt via Lägg till läsare. Existerande läsare kan tas bort från en central genom att välja en specifik läsare som ska tas bort och sedan välja Ta bort läsare Uppgradering av firmware på läsaren Firmware på läsare kan uppgraderas till en nyare version. Klicka på Sök läsare överst till vänster i Centralredigeraren. När sökningen är slutförd kan du se en lista över läsare som är ansluten till centralen. Välj alternativet Uppgradera firmware under varje läsares Alternativmeny. Du ska välja *.bin-filen med den nya firmwaren i popup-fönstret. Efter detta kommer uppgraderingsprocessen starta och det kommer ta ca 30 ~ 120 sekunder (beroende på centralens datamängd och den port som läsaren är ansluten till). Efter uppgraderingsprocessen ses en status-dialogbox. Läsaren piper tre gånger efter uppgraderingsprocessen. OBS! Notera att du bara kan uppgradera en läsares firmware om den är ansluten till en central som du är inloggad på (och som är en del av Nova mjukvaran). Uppgraderingsalternativen kommer inte ses på de läsare som inte kan uppgraderas. 30

31 Läsar-inställningar Läsare ska konfigureras korrekt och länkas till önskade dörrar i systemet för att de ska fungera korrekt. När en läsare är vald (bild 5.9) kan du se dess Online/offline-status om den är aktiverad, läsarens namn och läsarens typ. Om det är något fel på läsare eller du inte vill använda den i systemet kan du inaktivera den genom att ta bort krysset i aktiveringsboxen. I sådana fall kommer centralen inte kunna kommunicera med läsaren och du kommer inte se några varningar eller felmeddelanden på Nova mjukvarans förstasida. OBS! Inaktiverade läsare visas i ljusgrått på områdes-trädet och defekta läsare visas i rött. Du ska dessutom välja vilken dörr läsaren är ansluten till, ange adressen på läsaren, samt välja vilken dörr läsaren ska kontrollera. Läsare är som regel anslutna till samma dörr som de kontrollerar men det är möjligt för läsaren att kontrollera andra dörrar på samma central (möjligheten för att ställa in den finns under läsarens Avancerade inställningar och den är inte inkluderad i NovaSimpli mjukvaran). OBS! Om du ändrar en dörr som en läsare är ansluten till visas Öppna under avancerade inställningar som kontrollerer vilka dörrar som öppnas av läsaren och ställs in till samma dörr. Detta är viktigt om du manuellt har ändrat detta värde till ett annat värde. I sådana fall sparas inte dina ändringar och du måste byta värdet igen. Bild 5.9: Läsarinställningar OBS! Kommunikation med läsarna är baserade på deras adresser. Det är viktigt att läsare som är anslutna till samma dörr har unika adresser. Om det inte är tillfället kan det ske oförutsägbara saker i systemet. Bild 5.9 visar de nödvändiga inställningarna för vanlig drift. Du kan klicka på Avancerade inställningar för att ändra ytterligare parametrar (bild 5.10): Du kan ställa in känsligheten på sensorn, riktning för varje läsare (ingång, utgång, gå genom,...) och välja de olika dörrarna som läsaren kontrollerar. 31

32 Du kan aktivera skrivning av tillträdesrättigheter till användarnas kort (möjligheten är endast synlig om läsaren har stöd för att skriva på korten). Dessa rättigheter läses nu av offline-läsare (se sektion 5.3 offline-läsare för en detaljerad beskrivning). Du kan även ställa in värdena för Samma kort timeout. Detta säger åt centralen att vänta en bestämd period innan kortet från samma användare kan användas igen. T.ex. efter att en användare har öppnat en dörr med kortet kommer användaren inte kunna öppna samma dörr igen innan den inställda tiden har gått ut. Centralen behandlar kort från andra användare i löpet av denna tid. OBS! De sista fyra möjligheterna är inte tillgängliga i NovaSimpli mjukvara Dörrinställningar Bild 5.10: Läsares avancerade inställningar Bild 5.11 visar inställningar för dörrarna på centralen. Du kan ändra de olika inställningarna för att uppnå en dörrs önskade beteende. Du kan ange hur lång tid det elektriska låset ska vara öppet (elektriskt lås öppna tid), den tillåtna tid för en dörr att stå öppen (tillåten dörröppningstid) och hur lång tid en läsare ska varna användaren om att stänga dörren innan larmet startar (längd på dörrens öppningstid innan larmet går i gång). 32

33 Bild 5.11: Dörrinställningar Bild 5.12 visar förhållandet mellan de beskrivna tiderna. Dörren öppnades kl. 03:01:47 och förblev öppen. 10 sekunder senare började läsaren varna användaren med ett pipande ljud för att dörren skulle stängts kl. (03:01:57). Användaren reagerade inte på varningen och därför gick larmet igång 10 sekunder senare kl. (03:02:07). Först kl. 03:02:11, stängde användaren dörren. Dörrens inställningar visas på bild Bild 5.12: Varning och alarmtider (exempel) Om du inte vill att läsarens varningar och larm ska höras kan du välja alternativet ljudlös varning och larm. 33

34 Alternativet Dörr forcerat öppen används när du har dörrar med läsare på varje sida. Då har centralen full kontroll över dörren och den uppfattar om dörrarna inte öppnas via läsarna och utlöser ett dörrlarm. Du kan välja alternativet Ljudlöst tillstånd om du inte vill ha något ljud då dörren öppnas utan läsarna. De beskrivna inställningarna (bortsett från Aktiv slutblecksnivå) kan endast användas med elektriska lås som har en DM (dörrmonitor/feedbacksensor) signallinje. Utan det så uppfattar inte centralen om dörrarna är öppna eller ej, och de beskrivna inställningar har ingen betydning. Ett elektriskt lås kräver normalt en positiv elektrisk spänningsnivå för att hållas i ett låst läge och neutral (eller låg) elektrisk spänning för öppet/olåst läge. Förklaringen på detta är att vid brand eller strömavbrott öppnas dörrarna. Du ska kryssa i Aktiv slutblecksnivå med den tillåtna spänningsnivån för de lås du använder. Alternativet Aktiv utgångsknappnivå och Aktiv dörrmonitorsnivå ska också ställas in så det passar med systemets karaktär. Centralen öppnar dörren då signalnivån på utgångsknappen matchar det valda läget och centralen känner av att dörrarna är öppna när dörrmonitorns signaltillstånd matchar det valda läget Tidsbestämd dörröppning På bild 5.11 ses inställningarna för tidsscheman. Du kan välja tidsscheman från en dropdown-lista och tilldela dem till de valda dörrarna. Dörrarna kan automatiskt vara låsta eller öppna, baserat på tidsintervallen som är angivna i planen (se avsnitt för inställning av tidsintervall). Du kan öppna Tidsschemaredigeraren för att ändra och förhandsgranska via Central-redigeraren genom att klicka på Hantera scheman-knappen. TIPS! Du kan automatiskt låsa dörrar genom att tilldela automatiska scheman till dem med fördefinierade tidsintervall på 1 min som slutar i tid då dörrar behöver låsas. 5.3 Offline-läsare Offline-läsare är enheter som inte har dragna kablar och som agerar som en del av ett tillträdeskontroll-system när de är korrekt konfigurerade. Administration av offline-läsare görs genom Nova mjukvaran med hjälp av kort och online-läsarens read/wrote-funktion. När ett användarkort är registrerat på en online-läsare är användarens tillträdesrättigheter skrivet på kortet. När detta kort senare används på en offline-läsare blir kortet läst och tillträdet blir antingen godkänt eller nekat (det beror på de tillträdesrättigheterna som skrivits till kortet). Samma användningsprinciper gäller för offline-läsarkonfigurationen. Offline-läsare administreras genom Offline-läsarredigeraren som ses på bild Redigeraren öppnas genom att klicka på Administrera offline-dörrar i menyn under Områden och hårdvara --> Hantera hårdvara. 34

35 På vänster sida av Offline-läsarredigeraren ser du knappen för administration av offline-läsare och en knapp för att skapa ett konfigurationskort till den valda läsaren. Vid sidan av dem hittar du en lista över alla offline-läsarna i systemet och på höger sida ses en förhandsvisning av offline-läsaren som på nuvarande tidspunkt är vald (5.13). Bild 5.13: Offline läsar-redigeraren OBS! Systemet använder en generell tillträdeskod till Mifarekort tills systemet manuellt ber om att ändra den. Detta görs genom att man klickar på Skydda offline-läsare med unik godkännelsenyckel (bild 5.13). Det rekommenderas att skapa denna unika behörighetskod innan du börjar lägga till offline-läsare till systemet. På så vis försäkrar du att användarnas kort och de tillagda offline-läsarna använder den unika koden ifrån början. Om du inte ändrar koden direkt ska du komma ihåg att alla användarnas kort och alla offline-läsarna ska konfigureras om med den nya koden för att fungera korrekt. När man ska lägga till en ny eller redigera en existerande offline-läsare kan du ändra dess namn och typ. Den unika adressen tilldelas automatiskt av systemet när det installeras. Denna adress differentierar mellan offline-läsare i systemet (bild 5.13). OBS! NovaSimpli inkluderar inte offline-funktionerna. Du ska uppgradera ditt system med en aktiveringskod till Nova10 eller högre för att använda offline-funktionerna i passerkontrollsystemet. Baserat på läsarens typ kan andra inställningar göras som påverkar offline-läsarens. De möjligheter som inte stöds av offline-läsaren är markerade i grått (bild 5.14). 35

36 Bild 5.14: Administrera offline-läsare Tidsinställarna erbjuder samma funktioner som för online-läsare (för detaljeret information se dörrinställningarna för online-läsare). Du kan ställa in hur lång tid varje offline-läsare ska vara öppen och ev. om det bör finnas larmtoner. Om du vill spåra användarna kan du kryssa ur alternativet Inaktivera händelselog på användarkort. Offline-läsaren kommer nu skriva tiden då ett kort blev registrerat på läsaren, på en användares kort och informationen kopieras till systemet nästa gång användaren registrerar sitt kort på en online-läsare. Det används mer batteri på offline-läsaren om det inte är aktiverat. Offline-läsare har en inre logg av alla händelser. Du kan föra över dessa händelser till systemet med händelse-kortet (för information om hur man gör ett händelsekort, se avsnitt 4.1.2). Om du vill inaktivera loggen kan du markera möjligheten Inaktivera händelselogg på offline-läsare. Säkerheten kan ökas genom att kräva att en användare anger sin PIN-kod när personen går in genom en dörr med ett kort och genom att markera alternativet Kräv PIN-kod. Alternativet är endast tillgängligt om offline-läsaren har en knappsats. När Ignorera toggle-inställningar på användarkort är markerat överser läsaren varje inställning som skrivits till kortet som normalt gör att läsaren går i toggle-läge, där apparatens toggles sitt läge och förblir i det läget till nästa gång ett kort med toggle-rättigheter registreras. Se avsnitt för dessa kortinställningar. När Läs tidsschema på användares kort är aktiverat söker offline-läsaren efter tidsintervall på användarens kort. Om tidspunkten ligger inom det definierade tidsintervallet får användaren tillträde. Tidsscheman bestäms under Kortinställningar för 36

37 offline-läsare (se bild 4.4) under Kortinställningar (om flera tidsintervall är konfigurerat kommer bara de två första vara användbara på användarens kort). En offline-läsare har möjlighet för att automatiskt öppna eller låsa. Detta görs genom att skapa ett automatiskt schema. Du kan välja ett schema från dropdown-listan Automatiskt schema och läsaren reagerar tillsvarande efter re-konfiguration (om flera tidsintervall är definierade under valda scheman kommer endast det första användas till den automatiska funktionen). Du har möjlighet att redigera existerande tidsscheman via Arrangera Schema (se avsnitt 4.2.1). TIPS! Man kan låsa dörrar automatiskt genom att tilldela ett automatiskt tidsschema. Tidsschemat har tidsintervaller som är definierade av minuter och som startar och slutar på den precisa tidspunkten som är inställd för att låsa dörren. Fältet Kommentarer gör det möjligt att spara information om offline-läsaren; till exempel kan du skriva ner när du sist bytte batteri. OBS! Kom ihåg att spara ändringarna genom att klicka på Spara ändringar innan du stänger fönstret! Offline-läsare och underhållskort Konfiguration och underhåll av offline-läsare utförs med speciella kort. De levererades tillsammans med systeminstallationen och är markeret efter deras funktion: BL: Svartlistkort (Ett kort som används för att föra över listan av borttappade kort till en offline-läsare). HÆ: Händelsekort (Ett kort som används för att föra över listan av händelser, från en offline-läsare till centralen). KO: Konfigurationskort (Ett kort som används för att föra över konfigurationsinställningar till en offline-läsare). B: Batterikort (Ett kort som används för att öppna en offline-läsare för att byta batteri om detta skulle behövas). D: Demonteringskort (Ett kort som används för demontering av en offline-läsare om detta skulle behövas) OBS! Korten ska ha tilldelats en system administrator och det måste väljas en motsvarande roll för varje kort (se avsnitt för information om hur man ändrar kortets roll). Alla kort förutom konfigurationskortet fungerar på alla offline-läsare efter att de registrerats på en online-läsare som har skrivit data till dem. Konfigurationskortet ska upprättas till den individuella läsaren varje gång, på grund av tillträdeskonfigurationens detaljer. 37

38 5.3.2 Att skapa konfigurationskort till offline-läsare i Nova-mjukvaran Konfigurationskortet för överföring av konfiguration till en offline-läsare ska göras individuellt varje gång. Du kan göra ett konfigurationskort genom att först välja en offline-läsare i offline-läsarredigeraren (bild 5.13) och sedan klicka på knappen Skapa konfigurationskort för [läsarens namn]. I popup-fönstret som öppnas (bild 5.15) ska du ange den tid då konfigurationen kommer ske (när du kommer hålla upp konfigurationskortet framför offline-läsaren). Detta görs för att synkronisera online systemet och offline-läsaren. Om du lägger till en ny offline-läsare till systemet ska du kryssa i boxen Första konfigurationen som säkrar användning av den unika behörighetskoden på konfigurationskortet. Alternativet syns endast då den unika behörighetskoden har aktiverats i systemet. Bild 5.15: Ange konfigurationstid Efterföljande ska du registrera konfigurationskortet på en online-läsare som är aktiverad för att skriva data till korten. Konfigurationsinställningarna skrivs till kortet och det hörs tre pip när överskrivningen till kortet har avslutats korrekt. OBS! Du har 15 minuter på dig att registrera konfigurationskortet på en online-läsare. Efter 15 minuter måste du börja om från början! Konfigurationskortet ska nu registreras på offline-läsaren som det är gjort för och det kan bara används en gång. Offline-läsaren signalerar en korrekt avslutat operation med ett kort pip och en grön LED-blink. Kom ihåg att du ska konfigurera offline-läsaren på precis det tidspunkt du angav i popup-fönstret Borttappade kort, svartlista och offline-läsare Borttappade användarkort kan blockeras på en offline-läsare för att förhindra obehöriga tillträden. Offline-läsarna ignorerar kort som är på deras svartlista. OBS! Varje kort som tappas bort måste registreras som borttappat i Nova. Det görs under kortinnehavarens Identifikationskällor där kortets egenskaper ska ändras till Borttappat kort (se sektionen Tilldela roller till kort under Användare och Tillträdesgrupper för information om hur man ändrar kortets egenskaper). 38

39 Databasen över borttappade kort förs över till offline-läsare med Svartlistkortet (kort som tilldelats rollen Svartlistad). När ett sådant kort registreras på online-läsare överförs en lista över alla kort som har fått rollen borttappad till läsaren. Offline-läsaren kommer att läsa det borttappade kortets ID-nummer från Svartlistkortet när Svartlistkortet blir registrerat på den. Du kan använda samma Svartlistkort på alla offline-läsarna. När ett borttappat kort hittas och du vill ta bort det från svartlistan måste du först ändra kortets roll till K (kort) i Nova. Därefter repeteras ovanstående procedur Läsa händelser från offline-läsare Offline-läsare håller koll på interna händelser och kan även registrera användarhändelser. Händelser lagras lokalt på läsaren och för att föra över dem till Nova måste du använda ett Händelseunderhållskort (ett kort som tilldelats rollen Händelsekort). Samma Händelsekort kan användas på alla offline-läsarna - en åt gången. Om man inte vill hålla koll på användarhändelserna på de olika offline-enheternas interna minne kan detta stängas av under enhetens inställningar i Nova. Man överför händelser från en Offline-enhet genom att registrera Händelsekortet på den enhet man vill överföra händelser från. De överförs till kortet som sedan måste registreras på en online-läsare, som överför händelserna till Nova. OBS! Händelser tas bort från offline-läsarnas interna minne efter att de överförts till ett Händelsekort. Kom därför ihåg att registrera händelserna på en online-läsare innan du läser in nya händelser från en annan offline-enhet Konfigurera online-läsares inställningar för rättigheter att skriva Dataöverföring mellan centralen och en offline-läsare görs genom att skriva data till ett kort. Detta läses sedan av offline-läsaren. Att skriva stora mängder data till ett kort är tidskrävande så för att garantera så god användarupplevelse som möjligt är dataskrivningen normalt endast aktiverad på läsare vid ingångar i byggnaderna. Du kan aktivera läsare att skriva tillträdesrättigheter till kort genom att gå till läsarens Avancerade inställningar och aktivera skrivningen genom att välja alternativet i Administrera kortdata (bild 5.10) Offline-läsare och Nova mjukvara Offline-läsare reagerar på samma sätt som online-läsare i Nova mjukvaran. De skiljer sig från online-läsare genom att ha en annan ikon i hårdvaruträdet (de visar inte nuvarande dörrstatusen) och genom att tilldela tillträdesrättigheter till de läsare som du inte har möjlighet att välja ett tidsschema, handling eller källa för identifikation. Offline-läsare är 39

40 förprogrammerade till ett 0-24 timmars tidsschema med handlingarna ÖPPNA och KORT som identifikationskälla Batterinivå på offline-cylindrar Offline-cylindern SensoLock har en inbyggd batterihantering som i tre faser visar batteriernas kapacitet och när det är dags för byte. Det är även möjligt att se batteristatus i Nova mjukvaran om du har aktiverat Offline+ modulen. Låg batterinivå kan upptäckas i tre faser: 1. 5 röda blink och ljudsignal uppstår då ett kort eller en bricka hålls framför cylinderkroppen. Byt batterierna med hjälp av Batterikortet och batteribytarbågen som beskrivs i avsnitt Ett blink och en ljudsignal sker då ett kort eller en bricka hålls framför cylinderkroppen. På grund av lågt batteri tar det 5 sekunder innan cylindern öppnas. Byt batterierna med hjälp av Batterikortet och batteribytarbågen som beskrivs i avsnitt Cylindern läser inte något auktoriserade kort/brickor. När cylindern är i fas 3 måste man använda en adapter för att byta batteri. Ta bort logoplattan med det anpassade verktyget och anslut den externa batteriadaptern till ett 9V batteri. Byt batterierna med hjälp av Batterikortet och batteribytarbågen som beskrivs i avsnitt Batteribyte i offline-cylindrar När ett Batterikort tilldelats en användare med rollen som Batterikort (se avsnitt 4.1.2), kan det används för att byta batterier i offline-cylindrar. När kortet hålls upp framför cylindern kommer de två små flikarna på sidan av SensoLock som normalt håller fast manteln bli lösare så att du kan använda din batteribytarbåge att trycka in flikarna och ta bort manteln. Därefter byts de två CR2 3V Lithium batterierna ut. OBS! Var uppmärksam på korrekt placering av batterierna i förhållande till plus och minus på batterierna. 40

41 När batterierna är korrekt placerade ska manteln skjutas tillbaka på cylindern och flikarna ska passa i hålen på manteln, innan du håller upp Batterikortet framför cylindern, vilket gör att flikarna låsas igen. 6. Inställningar Välj Inställningar i menyn. Därefter ses olika flikar med inställningsalternativ Kontofliken Fliken Konto används för att administrera ditt användarkonto. Du kan ändra ditt användarnamn, lösenord samt standardinställningar för språk när du loggar in i Nova mjukvaran (bild 6.1). VARNING! Du kan även ändra din kontotyp. Om du väljer alternativet Ingen åtgång till program och sparar dina inställningar kommer du inte kunna logga in efter att du loggat ut. Använd endast detta när du vill inaktivera ditt konto. Om du är systemadministratör kan du inaktivera Superadministrator-kontot genom att klicka ur boxen Superadministrator. Superadministratörskontot används av utvecklare i vid felsökning. Bild 6.1: Kontoinställningar 41

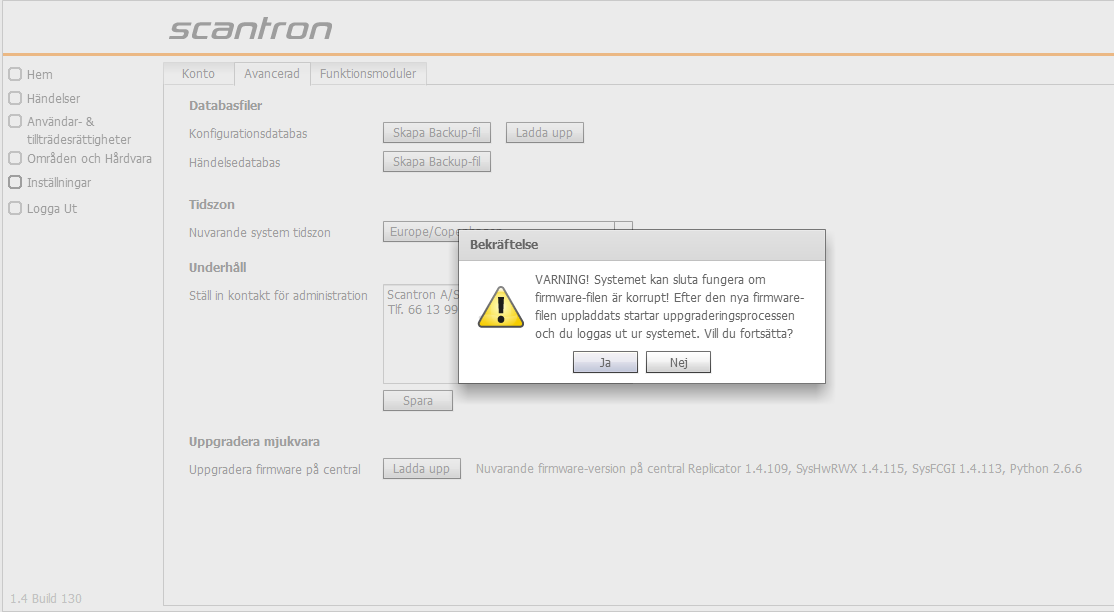

42 6.2. Avancerade inställningar Fliken Avancerat används för mer avancerade inställningar och är endast tillgänglig för systemadministratörer. Från denna flik kan du ladda ner eller ladda upp en konfigurationsdatabas. Om du laddar upp konfigurationsdatabasen med nya inställningar ska det göras med försiktighet! Om filen är skadad eller felaktig kan du riskera att hela systemet slutar fungera. Vi rekommenderar att det tas en backup av den gamle konfigurationsdatabasen innan du laddar upp en ny fil. För att ladda ner en databas-fil med alla händelser i systemet ska du klicka på Skapa backup-fil. Du vill kunna spara databasfilen på din dator. Fältet med Auktorisationskod på kort gör det möjligt att ändra behörighetskoden som används för att skydda data på Mifarekort. Fältet Standard behörighetskod på kort ska innehålla den standardkod från nya, tomma kort, som bestämts av kortproducenten. Normalt är denna kod samma som på bilden. Auktorisationskod i bruk är den kod som blir används i den normala systemdriften och den ersätter standardbehörighetskoden. Denna kod blir automatisk skapad första gången en offline-läsare läggs till i systemet men den ska aktiveras innan den börjar gälla. VARNING! Denna kod ska bytas med varsamhet. Efter kodändring kommer kort som konfigurerats med den gamla/standard-koden inte erkännas som giltiga i systemet. Möjlighet för att ändra denna kod är endast synlig för Super-administratören. Bild 6.2: Avancerade inställningar Tidszon dropdown-listan låter dig välja systemets tidszon. Tidszonen är viktig på grund av sommar-/vintertid. Systemet byter automatiskt tiden den sista söndagen i mars och på den sista söndagen i oktober. 42

43 Fältet Välj kontakt för underhåll används för att skriva kontaktinformationen på personen som upprätthåller systemet. Fältet är synligt på logga in skärmen för snabb åtgång vid problem. Den rekommenderade informationen här är telefonnumret på den person som upprätthåller systemet Uppgradering av firmware på centralen Under sektionen Uppgradera mjukvara hittar du alternativet att uppgradera firmwaren på en central. Klicka på Upload-knappen och välj den.tar fil du vill ladda upp till centralen. När överföringen är klar startar centralen uppgraderingsprocessen och din session avlutas. För att fortsätta arbeta måste du logga in igen. Bild 6.3: Uppgradering av firmware på centralen OBS! Efter att uppgraderingsprocessen avslutats och programmet startar om bör du kolla så att versionen av Nova mjukvaran är korrekt (högerklicka på det gråa området på logga in sidan eller så kan du se det nederst i vänstra hörnet av programmet när du har loggat in). Ibland händer det att en webbläsare sparar filer för snabbt tillträde och det kan var orsaken till att du fortfarande har den gamle Nova mjukvaran efter uppgraderingen. Klicka då i din webbläsares adresslinje och tryck på knapparna CTRL + SHIFT + DELETE. Denna kombination visar dialogboxen för att rensa din webbläsares cache (t.ex. gammal webbesök). Ta bort cache:n och förnya Novasidan. Du bör nu ha den senaste Nova mjukvaran. 43

44 6.3. Funktionsmoduler Den tredje fliken (Funktionsmoduler) innehåller detaljer om Nova och har fält för att ange ny aktiveringskod (bild 6.3) Genom att skaffa sig en önskad aktiveringskod kan du uppgradera din Nova mjukvara från NovaSimpli till andra versioner av Nova mjukvaran. NovaSimpli kräver inte någon aktiveringskod. Bild 6.4: Tillägg och moduler-fliken Om du vill uppgradera till NovaSimpli350 kan du göra detta med följande aktiveringskod: ZMJm-ZTQ1-NTUw-ZTM4 Observera att du med NovaSimpli350 kan ha upp till 350 användare i systemet men detta gör att det inte sparas några händelser. Du kan endast se händelserna live på startsidan av Nova mjukvaran. 44

45 7. Logga ut Du loggar ut från Nova mjukvaran genom att klicka på Logga ut i menyn. När du har bekräftat att du vill logga ut förs du vidare till inloggningssidan. Om du inte vill logga ut ska du klicka på ett av de andra alternativen i menyn. 8. EX FU modul Bild 7.1: Logga ut Den grundläggande funktionaliteten i en central kan utökas med hjälp av en anpassad modul. Dessa EX FU moduler är ett script som definierar särskilda regler och aktioner som utförs när en normal händelse sker eller en användarskapad händelse sker i systemet. För att aktivera ett script krävs en giltig EX FU modul aktiveringskod. Denna kod skrivs in under Funktionsmoduler som man hittar genom att trycka på Inställningar i Nova huvudmenyn. 8.1 Utarbetande av EX FU moduler EX FU moduler utarbetas i programmeringsspråket Python och kallas även för script. I sin simplaste form styrs EX FU moduler (script) på centralen som mottager händelser från systemer och agerar utifrån dem genom att utlösa en ny händelse, t.ex. att öppna flera dörrar, aktivera ett alarm eller genom att utföra en annan förutdefinierad händelse. Det är även möjligt att definiera anpassade händelser som körs när en specifik händelse förekommer i systemet. För information om hur man skriver ett EX FU script se vänligast manualen för Utarbetande av EX FU moduler. Manualen består av tillgängliga API-metoder och praktiska exempel som hjälper dig att komma igång Installation av EX FU modul EX FU moduler (scripts) kan laddas upp till en central under centralens popup fönster Avancerade inställningar (Bild 8.1). Detta kommer fram genom att trycka på Plats och hårdvara och därefter väljs Administrera hårdvara och Redigera centraler. Här väljs 45

46 centralen i listan över centralen och man trycker på Redigera central. Här finns knappen Avancerade inställningar nederst i mitten. Bild 8.1: Avancerade inställningar Du kan ladda upp script till centralen genom att klicka på Ladda upp script. Ett bläddringsfönster öppnas där du kan leta upp eller söka efter det önskade scriptet på hårddisken och därefter välja det. Scriptet laddas nu upp till centralen. Uppladdade script ses i en lista över Ladda upp script. När man väljer ett script i listan är det möjligt att se ytterligare information och möjligheter som scriptet har. Om man trycker på Ladda ner, laddar man scriptet från centralen till den lokala hårddisken. Man kan radera scriptet från centralen genom att trycka Radera. Om man vill starta ett script tillsammans med centralen trycker man på Inställ som startup script. När starta upp scriptet är valt kommer scriptfilens namn att visas i fältet Startup script som är ovanför listan med script. Fältet kan endast ställas in genom att göra som visat ovan. Om man önskar att radera scriptet i detta fält ska man trycka på det röda krysset till höger om filnamnet. Kom ihåg att spara de ändringa som du gör. OBS! EX FU modulfunktionen på centralen kommer starta om, om man har ställt in ett nytt startup script och det kommer stoppas om man tar bort startup scriptet. Funktionen kommer också starta om efter at man har laddat upp ett nytt script till centralen eller efter att man har tagit bort script från centralen. 46

47 Startup scriptet kan stoppas manuellt genom att klicka på Stoppa script-knappen och startas manuellt genom att trycka på Starta script-knappen. Detta är användbart när man testar nya funktioner eller om scriptet inte är tydligt definierat. Genom att klicka på Läs script-logg kan du ladda ner scriptets loggfil från den central som standard outputtet från ett körande script blir omdirigerat till. OBS! Om ett script kraschar, vid ev. översättningsfel mellan Python och Nova mjukvaran, kommer man inte kunna se det i scriptets loggfilet! En lösning på detta är att spåra scriptets progression till en standard output och baserat på resultaten där hitta fel som orsakade kraschen. 8.2 Anpassningsbara EX FU händelser Anpassade händelser kan läggas till Nova systemet och senare tas bort i samband med upprättande av anpassade händelser Anpassade händelser-redigeraren Tryck på Användare och Tillträdesgrupper och därefter Administrera grupper. Välj en grupp i listan över grupper, tryck på Redigera grupper och välj nu en grupp och tryck på det gröna pluset. Nu har popup fönster Välj tidsschema, handling och identifikationsenhet kommit fram (Bild 8.2) (se avsnittet Administrera tillträdesgrupper för mer information om tillfäring och ändring av tillträdesgrupper). Bild 8.2: Välj tidsschema, handlingar och identifikationsenhet Tryck på Administrera anpassade händelser till vänster i popup fönstret och popup fönstret med samma namn öppnas (Bild 8.3). 47

48 På vänster sida i popup fönstret finns knappar för att lägga till, redigera och radera händelser. I mitten ses en lista över anpassade händelser i Nova systemet och till höger visas information om den valda händelsen. Alla händelser tilldelas en händelsekod så man vid programmering kan använda denna kod istället för hela texten. Bild 8.3: Administrera anpassade händelser Lägg till ny anpassad händelse En ny anpassade händelse läggs till i systemet genom att klicka på Lägg till ny händelse och popup fönstret öppnas (bild 8.4). När man skapar en ny anpassad händelse måste man ange en Händelsekod mellan 5000 och Detta nummer måste vara unik precis som Händelsebeskrivningen eftersom det kommer användas i Nova och i rapporter. Efter att man har sparat kommer den nya händelsen att visas i listan över anpassade händelser. 48

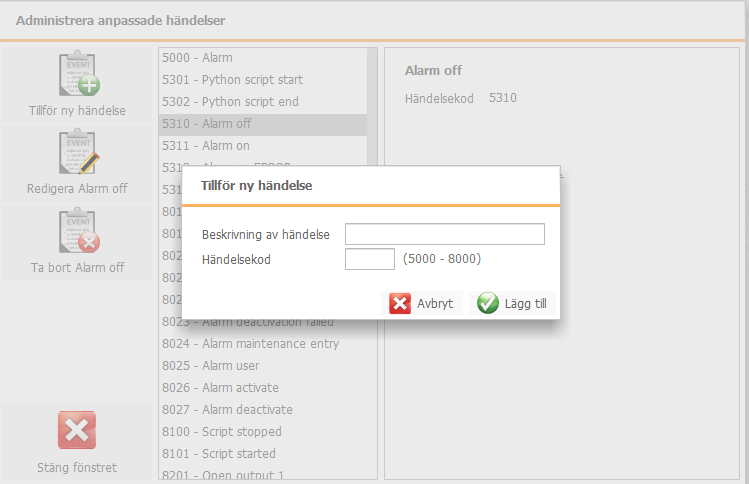

49 Bild 8.4: Lägg till ny anpassa händelse Redigera och ta bort anpassade händelser Anpassade händelser kan redigeras genom att dubbelklicka på dem i listan eller genom att klicka på Redigera. Du kan endast ändra beskrivningen av händelser efter att det har lagts till i systemet. Händelser kan tas bort från systemet genom att markera den oönskade händelsen och klicka på Ta bort. Du kan inte ta bort händelser som fortfarande är tilldelade tillträdesdefinitioner Köra anpassade händelser En anpassad händelse kan tilldelas en tillträdesdefinition och körs när en tillträdesdefinition matchar en inkommande händelse (till exempel när en användare registrerar sitt kort på en läsare, till vilken denne har tillträdesrättigheter). För att tilldela anpassade händelser till en tillträdesdefinition måste den markeras i listan och sedan spara ändringarna. Man kan även definiera ytterligare parametrar (t.ex. sekunder, om den anpassade händelsen är längre dörröppningstid ), som körs vidare till scriptet när händelsen sker (se bild 8.3 för listan med markerade händelser alarm på). 49

50 9 BIC-modul Building Information Control (BIC) modulen i Nova är et displayuppdaterings- och kommunikationssystem som är installerat parallellt med och styrs genom Nova passerkontrollsystemet. BIC-modulen gör det möjligt att kontrollera texter/meddelanden på flera displayer bland annat portregister, ringknappar och videohustelefoner. Denna del av manualen täcker installation av BIC-modulen i Nova mjukvaran. För att använda BIC-modulen i Nova måste den först aktiveras genom att ange en giltig BICmodul aktiveringskod. Se sektionen Inställningar i denna manual för hjälp med att lägga till nya aktiveringskoder. Efter aktivering av modulen kan man redigera dess inställningar genom att klicka på Hantera hårdvara i Områden och hårdvara i Novas huvudmeny. Genom att klicka på Administrera dörrstationer öppnas BIC-redigerarens fönster. 9.1 BIC-modul inställningar Information om lägenheter och portregister kan importeras manuellt eller genom ett specialdesignat import-ark som är designat av Scantron. I det kommande avsnittet genomgås den manuella processen. I första steget importeras lägenheter till BIC-modulen genom hjälp från Administrera Lägenheter som man hittar under fönstret Dörrstationer (bild 9.1). När man upprättar lägenheter behövs serienummer på den installerade hårdvaran (anropsknappar och portregister) i lägenheter. Serienummer krävs i BIC-modulen för att kommunicera med lägenhetens hårdvara. För mer information läs Administrera lägenheter-sektionen. När lägenheterna är införda ska man upprätta portregistrena i Dörrstationer-fönstret. Här behövs serienummer på portregister/dörrstationer som du vill inkludera i BICmodulen, samt namn på centraler som dessa dörrar är kopplade till. Se sektionen Lägg till dörrstation för mer information. Nästa steg är att länka lägenheter och portregister/dörrstationer. Varje portregister måste ha lägenheter tilldelade för att visa text på olika displayer. Se Tilldela lägenheter till dörrstation för mer information. Sista steget som behövs är att tilldela lägenheter till användare. Detta görs genom användarnas inställningsfönster som öppnas via Användar- & tillträdesrättigheter i Novas huvudmeny. Se Tilldela lägenheter till användare för mer information. 9.2 Popup fönstret Dörrstationer Bild 9.1 visar pop-up fönstret Dörrstationer. Till vänster finns knappar för att lägga till, redigera och ta bort portregister och för att uppdatera information på det markerade portregistret. I mitten ses en lista över alla portregister som lagts till i mjukvaran. Detaljer över de markerade portregistren ses till höger i fönstret. 50

51 Bild 9.1: Pop-up fönster Dörrstationer Utöver detta ses knappen Administrera lägenheter som beskrivs nedan. 9.3 Hantera lägenheter Lägenheter behöver läggas till i mjukvaran innan de kan tilldelas till portregister eller användare. Du kan hantera lägenheter genom att klicka på Administrera lägenheter i hanteringsfönstret för portregister/dörrstationer. Då öppnas ett popup fönster. (Bild 9.2) 51

52 9.3.1 Lägga till lägenheter Bild 9.2: Lägenhetshanterare Nya lägenheter läggs till i systemet genom att klicka på Lägg till lägenhet. Efter du har angivit ett unikt lägenhets ID-nummer, läggs lägenheten till i listan i lägenhetshanteraren. Du kan redigera listan genom att lägga till, redigera eller ta bort de existerande lägenheterna. Du kan söka efter lägenheter i listan med hjälp av sökfunktionen till höger i fönstret De valda lägenheterna visas till höger i fönstret. Du kan snabbt se information om lägenheter och redigera om det är nödvändigt Redigera lägenheter Lägenheter kan redigeras antingen genom att dubbelklicka på lägenhetens ID eller markera lägenheten och trycka på Redigera. Lägenhetsredigeraren (bild 9.3) öppnas. Varje lägenhet behöver ett unikt ID för BIC-modulens skull. Lägenhetens ID används i hela mjukvaran. Alla lägenheter listas på portregistret, men genom att avkryssa alternativet Lägenheten ses av portregistret gör att lägenheten inte ses i portregistret. Detta är relevant om portregistret ställs in till att visa lägenhetens namn på portregistret (inte användarens namn). 52

53 Texten som visas på portregistret för varje lägenhet definieras i fältet Lägenhetsnamn. Samma namn används på lägenhetens anropsknapp om man inte skriver in ett användardefinierat namn i fältet Skriv över namn på anropsknapp. En lägenhets hårdvarukomponenter (displayringknapp och videohustelefon) och Nova mjukvaran länkas genom att ange serienumret på de installerade hårdvarukomponenterna i motsvarande fält i lägenhetsredigeraren. Nova använder serienummer för att skicka information och kommunicera med BIC-komponenter. Ytterliggare information om lägenheter kan skrivas i fältet Anmärkningar. Bild 9.3: Lägenhetsredigerare Ändringar måste sparas genom att trycka på Spara Ta bort lägenheter Lägenheter kan tas bort när de inte används mer. De tas bort från BIC-modulen genom att klicka på Ta bort i lägenhetsredigeraren (bild 9.2) Skicka meddelanden till lägenheter Korta meddelanden kan skickas till lägenheter och ses då på lägenhetens videodörrstation som användarna kan läsa. Varje meddelande kan vara upp till 80 karaktärer långa och skickas genom att först markera lägenheten/lägenheterna från listan och sedan klicka på Skicka meddelande till lägenhet (se bild 9.2; samma knapp finsns även i lägenhetsredigeraren). 53

54 Bild 9.4: Meddelandefönster Meddelandet för den markerade lägenheten kan skrivas in i fönstret (bild 9.4) och skickas till lägenheten genom att klicka på Skicka meddelande till lägenhet. 9.4 Hantering av dörrstationer Dörrstationer kan hanteras med dörrstationshanteraren Lägg till dörrstation Dörrstationer kan läggas till i Nova genom att klicka på Lägg till dörrstation i dörrstationshanteraren vilket öppnar fönstret som ses på bild 9.5. Namn, serienummer och typ måste anges. Även värdcentral och vilken dörr portregistret är kopplat till måste anges. Portregister kan för nuvarande endas kopplas till Novacentraler. BIC-gateway alternativet är för nuvarande inte aktivt. Bild 9.5: Lägg till dörrstation 54

55 Portregister läggs till och sparas genom att trycka på Lägg till. Den nya dörrstationen läggs till i listan över alla dörrstationer/portregister där de kan markeras och hanteras Redigera dörrstation Bild 9.6 visar fönstret för att redigera dörrstationer. Du kan redigera dem genom att antingen klicka på Redigera eller dubbelklicka på dörrstationens namn i listan över alla dörrstationer/portregister. I mitten av fönstret kan man redigera parametrar på portregistret: namn, typ, värdcentral och dörr, serienummer och textformat (som bestämmer vilket format som displayen visar data på). Man kan välja mellan olika format som innehåller lägenhetens namn, användarens namn eller efternamn. KOM IHÅG att spara ändringar genom att klicka på Spara. OBS! Det finns möjlighet för att skriva över det automatiskt valda namnet med ett användardefinierat namn som då kommer visas istället för det automatiskt valda namnet. Detta görs under tilldelning av den enskilda lägenheten till användaren Ta bort dörrstation Bild 9.6: Redigera dörrstation Dörrstationer kan endast tas bort från systemet om det inte finns några lägenheter associerade till dem. För detaljer om hur man tilldelar och tar bort tilldelningar, se sektionen Tilldela lägenheter till portregister. Du kan ta bort ett portregister genom att 55

56 trycka på Ta bort i dörrstationsregistreraren. Dörrstationen tas då bort från listan och från systemet Förhandsgranskning av dörrstationens information Förhandsgranskning av texten på displayen på det redigerade portregistret, syns i förhandsgranskningsdelen av fönstret. Det är baserat på lägenheter, användarna och lägenheterna som är associerade till den redigerade dörrstationen samt det markerade formatet. För mer information, se avsnittet om hur man tilldelar en lägenhet till användare Tilldela lägenheter till dörrstationen Innan du kan tilldela lägenheter till dörrstationen måste alla lägenheter vara inlagda i systemet. Se förklaringen om hur man lägger till lägenheter i systemet i föregående sektion. Här utgår vi från att alla lägenheter har lagts in i systemet. Man tilldelar lägenheter till portregistret genom att klicka på Tilldela lägenhet till dörrstation till vänster i dörrstationens redigeringsfönstret. Detta öppnar ett fönster som ses på bilden nedan (bild. 9.7) Bild 9.7: Tilldela lägenheter till dörrstationer I mitten ses två listor. Den översta visar lägenheter som är tilldelade en dörrstation. Den nedre visar lägenheter som inte är tilldelade en dörrstation. Mellan listorna ses två knappar som används för att Tilldela lägenhet eller Ta bort tilldelning av lägenhet. Man väljer den lägenheten man vill tilldela och trycker på Tilldela lägenhet. Välj flera för att tilldela flera lägenheter samtidigt. De valda lägenheterna är nu tilldelade en dörrstation. Man tar bort lägenheter genom att göra det motsatta. 56

57 Om listorna innehåller många lägenheter kan man använda sökfunktionen i det översta högra hörnet i pop-up fönstret. Den kommer söka efter den lista man har valt. Man väljer en lista genom att trycka på en av lägenheterna i den ovan nämnda listan. Man kan se detaljerna för den valda lägenheten på höger sida i pop-up fönstret Uppdatera innehåll på portregister När alla ändringar på dörrstationen är sparade och lägenheterna tilldelade, måste informationen uppdateras på dörrstationen. Genom att klicka på Uppdatera data i dörrstationsredigeraren skickas den nya informationen till dörrstationen och dörrstationen kommer uppdatera den gamla texten med den nya texten. Detta kan vara tidskrävande och för att uppdatera omkring 100 användare/lägenheter krävs omkring 10 minuters tid. Uppmärksamma att om en lägenhet inte har blivit tilldelad en användare kommer data inte överföras. 9.5 Tilldela lägenheter till användare Användare kräver en tilldelad lägenhet för att kunna ses på dörrstationens display. Bild 9.8 visar användarens lägenhetsinställningar som öppnas genom att klicka på Lägenhetsinställningar i användarredigeringsfönstret (se avsnittet för hantering av användare). Bild 9.8: användares lägenhetsinställningar när en lägenhet är tilldelad 57

58 Användarens lägenhetsinställningar är uppdelade i två grupper, Generella inställningar och Lägenhetsinställningar. Generella inställningar är direkt kopplade till användaren medan lägenhetsinställningarna ändrar egenskaperna för den tilldelade lägenheten. Du kan tilldela en lägenhet till användaren genom att klicka på Välj lägenhet. Ett fönster öppnas där du kan leta upp och markera användarens lägenhet, som sedan listas över Användarens lägenheter. När alternativet Användaren visas på portregistret är markerat, listas användaren på dörrstationen. Vill du inte att användaren ska ses i dörrstationens lista ska du avmarkera detta alternativ. Vill du ha ett annat namn ska du bara fylla i Skriv över text på portregister. Fältet Skriv över text på ringknapp ändrar direkt den tilldelade lägenhetens inställningar och är gjort för att ändra texten på ringknappar utanför lägenheten. Detta är användbart t.ex. när en administrator hanterar användare utan att ha tillgång till hårdvaruinställningar. Ändringar måste sparas genom att trycka på Spara. OBS! Kom ihåg att dörrstationen måste uppdateras efter att man har redigerat i Lägenhetsinställningar (generella och lägenhetsspecifika inställningar). 58

59 FAQ Skillnader mellan den fysiska IP-adressen på en central och på den IP-adress som centralen syns på. Om alla centralerna ligger på samma LAN kan alla centraler anslutas till en annan central genom den andra centralens IP-adress. Denna IP-adress är centralens fysiska adress och kan ändras i Hantera centraler pop-up fönstret. Vi kan säga att denna adress är adressen som centralen är synlig på av andra centraler. Om alla centraler är i samma LAN är den fysiska adress samma som den synliga adressen. Den synliga adressen är den adress som du anger i Centralredigeraren (bild 5.6). Om en central i detta LAN vill anslutas med en central lokaliserat på ett fjärr-lan måste den först veta adressen till detta fjärr-lan. Kommunikationen mellan två olika LAN kontrolleras av en router, och om ett meddelande skickas från en central i ett LAN till en central i ett annat LAN, skickas det först till det andra LANets router som sedan skickar det vidare till centralen. I det sista tillfället blir routerns adress centralens synliga adress på det andra LANet (och anges i Centralredigeraren, bild 5.6). En central i ett fjärr-lan har fortfarande sin egna fysiska adress vilket krävs för kommunikation. Du kan ändra denna fysiska adress i pop-up fönstret Hantera centraler. RS-485 bus mellan Alpha-centraler Kapacitet och regler På RS-485 bus:en är bandbredden starkt reducerat jämfört med Ethernet. RS-485 kommunikationen är dessutom mycket långsammare eftersom kommunikation endast sker från en central till en annan åtgången, medan Ethernet tillåter att många centraler kommunicerar samtidigt. Det betyder att gränsen på max 10 slavcentraler anslutna till en RS-485 master central på en RS-485 bus är förinställt. Replikation över en RS-485 BUS kan klara upp till 750 dörröppningar per timme (3.000 handlingar). Detta ska ses i förhållande till upp till 300 dörröppningar per minut mellan centraler via TCP/IP-anslutning så länge allting körs på Alpha-centraler. Om man saknar kapacitet måste man köpa en NovaServer, som även inkluderar en Linux-server, som fungerar som master central. När systemet körs skickar slavcentralerna deras händelser till masteren men mottager inga händelser från mastern eller andra centraler i systemet om inte en händelse involverar en funktion på en slavcentral t.ex. en händelse genererat på en annan central ska öppna ett relä på centralen (denna funktion kräver en EX FU modul). Att det mesta av kommunikationen är en-vägs betyder att slavarna inte har någon back-up av händelser i hela systemet. Back-upen är endast för lokala händelser och inställningarna för systemet (användare, tillträdesgrupper, osv.). RS-485 master centralen mottager alla händelser från dess RS-485 slavar där det replikeras till alla andra Alpha-centraler i systemet som är på Ethernet. Den skickar även alla inställningarna till RS-485 slavar såväl som händelser som ska aktivera en funktion på en RS-485 slav. 59

60 Ett system där centraler är på RS-485 bus, borde inte innehålla mera än användare i förhållande till den tid det tar att ladda upp dem och dela informationen till alla centralerna. Det tar ca 3 minuter per central på en RS-485 bus, vilket betyder att det tar 30 minuter för 10 centraler som är anslutna till en RS-485 bus. Detta kan bli viktigt under inläsningen eller för system där det sker många ändringar i inställningarna. Vad händer om det blir överbelastning av replikationen? Om systemet genererar fler än händelser per timma på en RS-485 bus, byggs en backlogg. Det betyder att händelserna sätts i kö och blir inte rapporterade direkt. I många fall är det obetydligt, då de lokala centralerna fortsätter köras normalt så användaren upplever inte någon skillnad. Men i system där en händelse (t.ex. en input) på en central ska utlösa en funktion på en annan (t.ex. ett output) kan det få betydelse då det blir försenat i kön. En uppbyggd händelsebacklogg fasas ut i de efterföljande minuterna om antalet händelser blir mindre än 50 per minut (12 dörröppningar). Om backloggen bara växer och växer så slutar systemet till slut att fungera. En RS-485 slavcentral berörs ej av en replikationens backlogg lokalt. Den fortsätter köras enligt inställningarna i minnet, så dörrar fortsätter att öppnas för användare, period-validering och tillträdesrättigheter till offline-läsare fortsätter att skrivas till användarens kort, osv. RS-485-systemets förmågor Ett system med RS-485 bus mellan centralerna kan byggas på många sätt: 1. En mastercentral ansluten direkt till en PC och med upp till 10 slavcentraler anslutna till RS-485 bus en. 2. En mastercentral på TCP/IP-anslutning och med upp till 10 slav-centraler anslutna till RS-485 bus en. 3. Flera RS-485 mastercentraler på TCP/IP Alla är en del av samma stora system och varje har upp till 10 RS-485 centraler anslutna till den lokala RS-485 bus:en. Regeln om max 10 centraler på en RS-485 bus och regeln om max användare i ett system med centraler på RS-485 bus kan ses som en riktlinje som kan anpassas efter lokala omständigheter. Om du har ett system med få händelser kan du ha fler centraler på bus:en och det bör fungera fint. Det samma gäller för fler än användare i ett system, där du endast har få slavcentraler på separata RS-485 bus:ar. Omvänt kan du även ha ett system med 500 användare men med många händelser och ändringar för användarna. I sådana fall kan det vara en dumt att ha centraler på en RS-485 bus. 60

61 På RS-485 slavar kan du även installera läs-/skrivläsare för att användas som uppdateringsläsare för periodvalidering och tillträdesrättigheter för offline-läsare. Du kan även använda inputs på centralerna för att generera outputs på andra (detta kräver att EX FU-modulen är aktiverad och att funktionen är programmerad). RS-485 sätter inga gränser för dessa möjligheter. Vilka minnessektioner används på Mifare-kort av offline system? Korten använder sektor 5-9 (4 sektorer) och (3 sektorer). Vi kan konfigurera startsektor för tillträdesrättighetssegmentet (för nuvarande sektor 5 följt av 4 obrytbara sektorer). Vi kan konfigurera om startsektorn för feedbacksegmentet (nuvarande sektor 10 följt av 3 obrytbara sektorer). Alla sektorer skyddas med unika identifieringsnycklar. Använda kort till andra funktioner Konfigurationskort för offline-läsare bör inte delas mellan olika applikationer och bör endast länkas till vårt system. Användarkort kan användas för andra applikationer såvida de använder lediga sektorer på korten. Hur informeras användaren om låg batterinivå på offline-läsare? Man informeras endast via själva läsaren (med långsam dörröppning, röd LED, osv) samt via mjukvarurapporter över batterinivå när man har aktiverat Offline + modulen och användarfeedback (händelser på användarens kort) är aktiverat. I mjukvaran finns det ett kommentarsfält vid varje enskild offline-läsare som kan användas till att skriva när batteriet senast byttes ut. Hur kan man byta ut en mastercentral? För nuvarande finns ingen automatiserad procedur som gör att en slavcentral till en mastercentral. Du måste alltså ladda ner en konfigurationsdatabas från en av slavcentralerna och ladda upp denna till den nya mastercentralen. På mastercentralen måste du ställa in mastercentralens MAC-adress til MAC-adressen på den nya mastercentralen. Adressen står på etiketten på sidan av centralen. Vi arbetar på att detta ska fungera automatiskt i framtiden. Ungefär hur lång tid tar det att skriva användarrättigheter för offlineläsare till användarens kort vid en NEXUS-läsare? Brickan/kortet ska hållas på online-läsaren tills det kvitteras med en grön LED. Ungefärliga tider är: 1. Nexus-läsare skriver tillträdesrättigheter för offline-läsare till kort: a. Endast 2 sektorer är skrivna (48*8 = upp till 384 offline-dörrar i systemet) den genomsnittliga tiden är under 1,5 sekunder. 61

62 b. 5 sektorer är skrivna (48*8*4 = upp till 1536 offline-dörrar i system) den genomsnittliga tiden ligger precis under 2 sekunder. 2. En Nexus-läsare läser in händelser från kort och skriver tillträdesrättigheter för offline-läsare till kortet: a. Endast 2 sektorer är skrivna (48*8 = upp till 384 offline-dörrar i systemet) den genomsnittliga tiden är ca 2 sekunder. b. 5 sektorer är skrivna (48*8*4 = upp till 1536 offline-dörrar i system), 5 händelser på kortet, genomsnittstiden var precis under 3 sekunder. * endast en läsare kopplad till dörrport 1 (port 3 och 4 är lite långsammare), 500 användare i databasen. 62

63 Bilaga A Beskrivning av LEDs och knappar på en Alpha-central Bild 1: LEDs och knappar på en Alpha central 63
