TRAFIKBULLERUTREDNING DEMENSCENTRUM MARGRETELUND, LIDKÖPING

Transkript

1 Akustikverkstan AB, Fabriksgatan 4, Lidköping, tel Rapport R1 5 sidor, 4 bilagor henrik.olausson@akustikverkstan.se Direkt: TRAFIKBULLERUTREDNING DEMENSCENTRUM MARGRETELUND, LIDKÖPING SAMMANFATTNING Trafikbullerberäkningar har utförts till ett planerat demenscentrum i Margretelund, Lidköpings kommun, där beräkningarna jämförts mot gällande riktvärden enligt Förordning (2015:216) t.o.m. SFS 2017:359. Resultaten visar att den planerade utbyggnaden uppfyller riktvärde för högsta ljudnivå vid fasad. För att uppfylla riktvärden vid uteplats behöver minst en för alla boende gemensam uteplats anläggas vid byggnadens bullerskyddade sida. Detta beskrivs närmare under avsnitt 5 Resultat och 6 Kommentarer. 1. UPPDRAGSGIVARE Lidköpings kommun, Skaragatan 8, Lidköping Kontaktperson: Judit Ernvik, Tel: , E-post: judit.ernvik@lidkoping.se 2. UPPDRAG Utföra en trafikbullerberäkning för ett planerat demenscentrum i Margretelund, Lidköpings kommun, samt jämföra beräknade ljudnivåer mot gällande riktvärden. 1(5) R1

2 3. RIKTVÄRDEN För bostadsdelen gäller nedanstående riktvärden för buller från spår- och vägtrafik som beskrivs i 3, 4 och 5 i Förordning (2015:216) t.o.m. SFS 2017:359. Ekvivalent ljudnivå (LAeq) avser frifältsvärde som ett medelvärde per dygn under ett år. Maximal ljudnivå (LAFmax) avser frifältsvärde från den mest bullrande fordonstypen. 3 Riktvärden för högsta ljudnivå för buller från spår- och vägtrafik: db ekvivalent ljudnivå vid en bostadsbyggnads fasad db ekvivalent ljudnivå och 70 db maximal ljudnivå vid uteplats. 3. För en bostad om högst 35 m 2 gäller istället att den ekvivalenta ljudnivån vid en bostadsbyggnads fasad inte bör överskrida 65 db. 4 Om den ekvivalenta ljudnivån i 3 punkt 1 överskrids (LAeq > 60 db vid fasad) bör följande två åtgärder vidtas. 1. Minst hälften av bostadsrummen vara vända mot en sida där den ekvivalenta ljudnivån inte överskrider 55 db vid byggnadens fasad. 2. Minst hälften av bostadsrummen vara vända mot en sida där den maximala ljudnivån inte överskrider 70 db vid byggnadens fasad per årsmedelnatt (kl. 22:00 06:00). 5 Om den maximala ljudnivån i 3 punkt 2 överskrids (70 db vid uteplats) bör inte ljudnivån överskridas med mer än 10 db maximal ljudnivå mer än fem gånger per timme per årsmedeldag (kl. 06:00 18:00) och årsmedelkväll (kl. 18:00 22:00). 2(5) R1

3 4. BERÄKNINGAR Beräkningar av trafikbuller har utförts för den planerade demenscentrumbyggnaden i Margretelund, Lidköping. En tredimensionell modell av området har byggts upp i programvaran SoundPLAN v7.4 Update: Modellen utgår från ritningar erhållna av Lidköpings kommun tillsammans med kartunderlag från metria.se SeSverige. Beräkningarna har utförts enligt Nordisk beräkningsmodell. Trafikdata som ligger till grund för beräkningarna redovisas i tabell 1 och är erhållna av Lidköpings kommun samt Trafikverket. Väg ÅDT (f/d) Andel tung trafik (%) Hastighet (km/h) Margretelundsgatan /60 Mariagatan Svartebäcksgatan /40 Rörstrandsgatan /90 Västgötagatan /60 Väg 44 öst Väg 44 väst /80 1 Trafikmängd från Lidköpings kommun, prognosår Trafikmängd från Trafikverket (mätår 2015), uppräknat till år 2040 enligt EVA , Tabell 1: Data för vägtrafiken som ligger till grund för beräkningarna är erhållna av Lidköpings kommun samt Trafikverket. Mätdatan från Trafikverket är uppräknad till år 2040 enligt Trafikuppräkningstal för EVA som började gälla (5) R1

4 5. RESULTAT Beräknade ljudnivåer vid fasad, uteplats och som bullerutbredningskarta redovisas i nedanstående fyra separata bilagor R1-B1 B R1-B1 Ekvivalent ljudnivå vid fasad Beräknad ekvivalent ljudnivå (LAeq) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta ekvivalent ljudnivå (LAeq) 1,5 m ovan mark R1-B2 Maximal ljudnivå vid fasad Beräknad maximal ljudnivå (LAFmax) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta maximal ljudnivå (LAFmax) 1,5 m ovan mark R1-B3 Ekvivalent ljudnivå vid uteplats Beräknad ekvivalent ljudnivå (LAeq) vid uteplats som frifältsvärde 1,5 m ut från fasad. Bullerutbredningskarta ekvivalent ljudnivå (LAeq) 1,5 m ovan mark R1-B4 Maximal ljudnivå vid uteplats Beräknad maximal ljudnivå (LAFmax) vid uteplats som frifältsvärde 1,5 m ut från fasad. Bullerutbredningskarta maximal ljudnivå (LAFmax) 1,5 m ovan mark. Ljudnivåer i bullerutbredningskartan kan skilja sig från ljudnivåer i beräkningspunkter vid fasad och uteplats då de senast nämnda är frifältsvärden medan bullerutbredningskartan även tar hänsyn till reflektioner på de beräknade byggnaderna samt att dess upplösning är 5x5 m. Riktvärden vid fasad och uteplats avser frifältsvärde. 4(5) R1

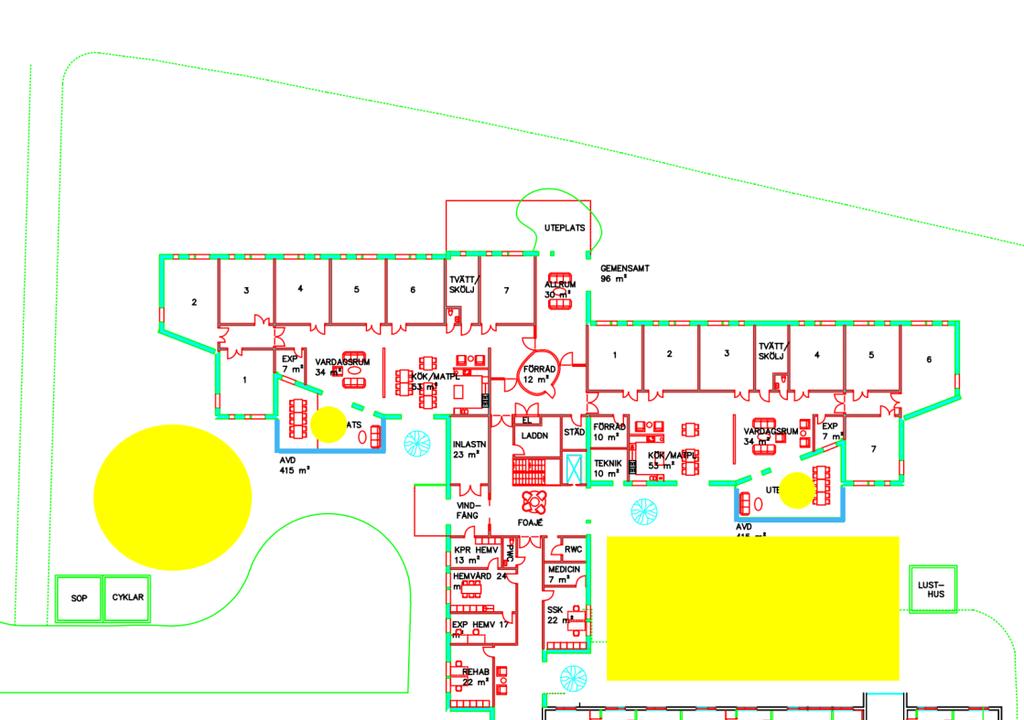

5 6. KOMMENTARER Resultaten visar att den planerade utbyggnaden uppfyller riktvärde för högsta ljudnivå vid fasad, se bilaga R1-B1. Vidare visar resultaten att den uteplats som vetter mot Margretelundsgatan överskrider riktvärdet LAeq 50 db,se bilaga R1-B3. För att uppfylla förordningen är det dock tillräckligt om minst en gemensam uteplats som alla boende har tillgång till uppfyller gällande riktvärden. Gemensamma uteplatser som uppfyller riktvärdena kan anläggas på den bullerskyddade sidan av byggnaden, förslagsvis vid någon eller några av de gula markeringarna i figur 1, jämför mot bilaga R1-B3 och -B4. De uteplatser på den bullerskyddade sidan som i det erhållda ritningsunderlaget är ritade som uterum kan räknas som uteplatser om minst ¼ av den totala glas-/väggytan är öppningsbar, se blå linjer i figur 1. Beräknade ekvivalenta och maximala ljudnivåer vid fasad i bilaga R1-B1 och -B2 kan användas för att dimensionera byggnadens fasad (yttervägg, fönster etc.) så att krav för högsta ljudnivå inomhus enligt SS 25267:2015 (bostadsrum) och SS 25268:2007 (lokaldel) uppfylls. Figur 1: Gemensamma uteplatser som uppfyller förordningens riktvärden kan anläggas vid gulmarkerade områden. De uteplatser som är ritade som uterum uppfyller kriterier för att räknas som uteplats om minst ¼ av de blåmarkerade glas-/väggpartierna är öppningsbara. Civilingenjör i Teknisk Akustik Granskad av Maja Jansson 5(5) R1

6 Kund: Lidköpings kommun Projekt: Trafikbuller Demenscentrum Margretelund Lidköpings kommun R1-B1 Ekvivalent ljudnivå vid fasad Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av samtliga våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över befintlig marknivå Ekvivalent Ljudnivå L Aeq db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: , m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

7 Kund: Lidköpings kommun Projekt: Trafikbuller Demenscentrum Margretelund Lidköpings kommun R1-B2 Maximal ljudnivå vid fasad Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av samtliga våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över befintlig marknivå Maximal Ljudnivå L AFmax db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: , m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

8 Kund: Lidköpings kommun Projekt: Trafikbuller Demenscentrum Margretelund Lidköpings kommun R1-B R1-B3 Ekvivalent ljudnivå vid uteplats Beräknad ljudnivå vid redovisas uteplats vid redovisas eventuella som uteplatser, den högsta 1,5 beräknade m ut från fasad. ljudnivån av samtliga våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har Resultaten beräknats 1,5 redovisas m över även befintlig som marknivå. bullerutbredningskarta där ljudnivån har beräknats 1,5 m över befintlig marknivå Ekvivalent Ljudnivå L Aeq db <= < <= < <= < <= < <= < <= < <= < <= < <= < 47 Skala 1: , m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

9 Kund: Lidköpings kommun Projekt: Trafikbuller Demenscentrum Margretelund Lidköpings kommun R1-B4 Maximal ljudnivå vid uteplats Beräknad ljudnivå redovisas vid eventuella uteplatser, 1,5 m ut från fasad. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över befintlig marknivå Maximal Ljudnivå L AFmax db <= < <= < <= < <= < <= < <= < <= < <= < <= < 57 Skala 1: , m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering
