TRAFIKBULLERBERÄKNING, BJÖRNFLOKAN, BORÅS

Transkript

1 Akustikverkstan AB, Fabriksgatan 4, Lidköping, tel Rapport R sidor, 11 bilagor maja.jansson@akustikverkstan.se Direkt: TRAFIKBULLERBERÄKNING, BJÖRNFLOKAN, BORÅS SAMMANFATTNING Ljudnivåer från vägtrafikbuller vid fasad och utomhus har beräknats för Sernekes planerade byggnader i kvarteret Björnflokan i Borås. Resultaten visar att ljudnivå på innergård klarar sig väl under Naturvårdsverkets riktvärden LAeq 50 db och LAFmax db, även ytor söder om området lämpar sig för utevistelse. Vidare visar resultaten att samtliga bostäder kan uppfylla riktvärdena i Trafikbullerförordningen (SFS 2015:216), förutsatt att planlösningar och storlek på lägenheter väljs omsorgsfullt. Det går att anordna så att lägenheter har mer än hälften av bostadsrummen vända mot en sida med ekvivalentnivå på fasad upp till 55 db alternativt att lägenheten i fråga är mindre än 35 m 2, då ekvivalentnivå vid fasad får uppgå till db. Resultaten för beräknade ljudnivåer redovisas som ljudnivå vid fasad och bullerutbredningskartor i bilagorna R1-B1 till -B8. 1. UPPDRAGSGIVARE Serneke Projektutveckling AB, Kvarnbergsgatan 2, , Göteborg Kontaktperson: Anna Johansson Tel: 0 746, E-post: anna.johansson@serneke.se 2. UPPDRAG Utföra en trafikbullerberäkning för de planerade byggnaderna i Björnflokan, Borås, för fyra olika huskombinationer. Kombinationerna innebär två olika höjder av Hus D, +151 m och +1 m samt stängt eller öppet in till innergården sett från Hus D. Det senare skulle innebära att Hus A förlängs österut. Se illustrationsritning i bilaga R1-B9. Jämföra fasadnivåer med gällande trafikbullerförordning, samt utvärdera om det är tillämpligt att anlägga en skolgård i anslutning till förskolan enligt Naturvårdverkets riktlinjer. 3. RIKTVÄRDEN Riktvärden för buller från spår- och vägtrafik beskrivs i 3, 4 och 5 i Förordning (2015:216) t.o.m. SFS 2017:3 om trafikbuller vid bostadsbyggnader. Dessa riktvärden sammanfattas nedan. 1(5) R1

2 Ekvivalent ljudnivå (LAeq) avser frifältsvärde som ett medelvärde per dygn under ett år. Maximal ljudnivå (LAFmax) avser frifältsvärde från den mest bullrande fordonstypen. 3 Riktvärden för högsta ljudnivå för buller från spår- och vägtrafik: 1. db ekvivalent ljudnivå vid en bostadsbyggnads fasad db ekvivalent ljudnivå och db maximal ljudnivå vid uteplats. 3. För en bostad om högst 35 m 2 gäller istället att den ekvivalenta ljudnivån vid en bostadsbyggnads fasad inte bör överskrida db. 4 Om den ekvivalenta ljudnivån i 3 punkt 1 överskrids (LAeq > db vid fasad) bör följande två åtgärder vidtas. 1. Minst hälften av bostadsrummen vara vända mot en sida där den ekvivalenta ljudnivån inte överskrider 55 db vid byggnadens fasad. 2. Minst hälften av bostadsrummen vara vända mot en sida där den maximala ljudnivån inte överskrider db vid byggnadens fasad per årsmedelnatt (kl. 22:00 06:00). 5 Om den maximala ljudnivån i 3 punkt 2 överskrids ( db vid uteplats) bör inte ljudnivån överskridas med mer än 10 db maximal ljudnivå mer än fem gånger per timme per årsmedeldag (kl. 06:00 18:00) och årsmedelkväll (kl. 18:00 22:00). Riktvärden för buller på skolgård beskrivs i Riktvärden för buller på skolgård från väg- och spårtrafik (september 2017) och anger följande värden: Tabell 1. Riktvärden för buller från väg- och spårtrafik på ny skolgård (frifältsvärde). Del av skolgård De delar av gården som är avsedda för lek, vila och pedagogisk verksamhet Ekvivalent ljudnivå Maximal ljudnivå (dba) (dba) 50 Övriga vistelseytor inom skolgården Nivån bör inte överskridas mer än 5 ggr per maxtimme under ett årsmedeldygn, under den tid då skolgården nyttjas (exempelvis 07-18). Hur stor del av skolgården/utevistelseytan som ska klara riktvärdena är upp till varje enskild kommun. Borås Stad beslutade 2018 att Naturvårdsverkets riktvärden för buller på skolgård från väg och spårtrafik ska uppfyllas på minst 75 % av de delar av skolgården som är avsedda för lek, vila och pedagogisk verksamhet, se bilaga R1-B BERÄKNINGAR Beräkningar av trafikbuller har utförts för planerade byggnader i Björnflokan, Borås. En tredimensionell modell av området har byggts upp i programvaran SoundPLAN v7.4 Update: Modellen utgår från ritningar erhållna från uppdragsgivaren med kartunderlag från metria.se/sesverige. Beräkningarna har utförts enligt Nordisk beräkningsmodell. 2(5) R1

3 Trafikdata som ligger till grund för beräkningarna är en trafikutredning från Sweco, Rapport Trafikanalys för Kv Vitsippan, Björnflokan, Astern, Ulysses M fl, och har erhållits från uppdragsgivaren. Ett utdrag ur trafikutredningen kan ses i bilaga R1-B11. Dygnsfördelningen av trafik är hämtad från Trafikverkets vägtrafikflödeskarta samt uppskattad av Akustikverkstan för de vägar utan information. Trafikmängder använda i beräkningarna kan ses i tabell 2. Tabell 2: Data för vägtrafiken som ligger till grund för beräkningarna. Se Figur 1 för färgkodning av vägar. Väg ÅDT (f/d) Andel tung trafik 1 (%) Hastighet (km/h) Riksväg Druveforsvägen nord 5 50 Druveforsvägen syd Söderleden Kellgrensgatan Kyrkogårdsgatan Rv40 avfart sydlig Rv40 påfart västlig Rv40 avfart nordlig Rv40 påfart östlig Trandögatan väst Trandögatan öst Andel tung trafik är en bedömning gjord av Sweco och finns i nämnd trafikutredning Rapport ÅDT uppskattad av Akustikverkstan. 5. RESULTAT Resultaten visar att innergården uppfyller Naturvårdsverkets riktvärden för nivå på skolgård för samtliga fyra huskombinationer. Slutsatsen gäller både ekvivalent ljudnivå, LAeq 50 db, och maximal ljudnivå, LAFmax db. Även ytor syd-syd-väst om förskolan har nivåer som lämpar sig för utevistelseyta. Vad gäller ljudnivå vid fasad klaras riktvärdena från trafikbullerförordningen för samtliga bostäder om noggrannhet läggs vid planering av planlösningar och storlek på lägenheter. Det går att anordna så att lägenheter antingen har mer än hälften av bostadsrummen vända mot en sida med ekvivalentnivåer vid fasad på högst 55 db, eller att lägenheten i fråga är mindre 35 m 2 då ekvivalent ljudnivå vid fasad får uppgå till db. Beräknade ljudnivåer vid fasad och som bullerutbredningskarta redovisas i följande separata bilagor PM1-B1 Lågt Hus D, öppet mot innergård Beräknad ekvivalent ljudnivå (LAeq) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. 3(5) R1

4 Bullerutbredningskarta ekvivalent ljudnivå (LAeq) 1,5 m ovan mark PM1-B2 Lågt Hus D, öppet mot innergård Beräknad maximal ljudnivå (LAFmax) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta maximal ljudnivå (LAFmax) 1,5 m ovan mark PM1-B3 Högt Hus D, öppet mot innergård Beräknad ekvivalent ljudnivå (LAeq) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta ekvivalent ljudnivå (LAeq) 1,5 m ovan mark PM1-B4 Högt Hus D, öppet mot innergård Beräknad maximal ljudnivå (LAFmax) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta maximal ljudnivå (LAFmax) 1,5 m ovan mark PM1-B5 Lågt Hus D, stängt mot innergård Beräknad ekvivalent ljudnivå (LAeq) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta ekvivalent ljudnivå (LAeq) 1,5 m ovan mark PM1-B6 Lågt Hus D, stängt mot innergård Beräknad maximal ljudnivå (LAFmax) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta maximal ljudnivå (LAFmax) 1,5 m ovan mark PM1-B7 Högt Hus D, stängt mot innergård Beräknad ekvivalent ljudnivå (LAeq) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta ekvivalent ljudnivå (LAeq) 1,5 m ovan mark PM1-B8 Högt Hus D, stängt mot innergård Beräknad maximal ljudnivå (LAFmax) vid fasad som frifältsvärde per fasadsida och mest utsatt våningsplan. Bullerutbredningskarta maximal ljudnivå (LAFmax) 1,5 m ovan mark. 4(5) R1

5 Kommentar: Ljudnivåer i bullerutbredningskartan kan skilja sig från ljudnivåer vid beräkningspunkter vid fasad då de senast nämnda är frifältsvärden medan bullerutbredningskartan även tar hänsyn till reflektioner på de beräknade byggnaderna samt att dess upplösning är 5x5 m. Riktvärden vid fasad avser frifältsvärde. Civilingenjör i Teknisk Akustik Granskad av Pontus Thorsson (5) R1

6 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås R1-B1 Ekvivalent ljudnivå vid fasad Lågt Hus D, öppet mot innergård Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Ljudnivå L Aeq db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

7 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås R1-B R1-B2 Maximal ljudnivå vid fasad nattetid Ljudnivå Lågt Hus beräknad D, öppet mot X m innergård. ovan mark från specificerad bullerkälla Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Maximal Ljudnivå L AFmax db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

8 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås R1-B R1-B3 Ekvivalent ljudnivå vid fasad Ljudnivå Högt Hus beräknad D, öppet X mot m innergård. ovan mark från specificerad bullerkälla Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Ljudnivå L Aeq db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

9 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås R1-B R1-B4 Maximal ljudnivå vid fasad nattetid Ljudnivå Högt Hus beräknad D, öppet X mot m innergård. ovan mark från specificerad bullerkälla Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Maximal Ljudnivå L Aeq AFmax db db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

10 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås RX/PMX-BX R1-B5 Benämning Ekvivalent ljudnivå beräkningsfall/bilaga vid fasad Ljudnivå Lågt Hus beräknad D, stängt X mot m ovan innergård. mark från specificerad bullerkälla 52 Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Ljudnivå L Aeq db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

11 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås R1-B R1-B6 Maximal ljudnivå vid fasad nattetid Ljudnivå Lågt Hus beräknad D, stängt X mot m ovan innergård. mark från specificerad bullerkälla Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Maximal Ljudnivå L Aeq AFmax db db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

12 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås RX/PMX-BX R1-B7 Benämning Ekvivalent ljudnivå beräkningsfall/bilaga vid fasad Ljudnivå Högt Hus beräknad D, stängt X mot m ovan innergård. mark från specificerad bullerkälla 52 Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Ljudnivå L Aeq db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

13 Kund: Serneke Projektutveckling AB Projekt: Bullerutredning Björnflokan Borås R1-B R1-B8 Maximal ljudnivå vid fasad nattetid Ljudnivå Högt Hus beräknad D, stängt X mot m ovan innergård. mark från specificerad bullerkälla Beräknad ljudnivå vid fasad redovisas som den högsta beräknade ljudnivån av alla våningsplan. Resultaten redovisas även som bullerutbredningskarta där ljudnivån har beräknats 1,5 m över marknivå. Ljudnivå beräknad från vägtrafik Ekvivalent Maximal Ljudnivå L Aeq AFmax db db <= < <= < <= < <= < <= < <= < <= < <= < <= < Skala 1: m Akustikverkstan AB Fabriksgatan Lidköping Tel: Beräkningsprogram: SoundPLAN 7.4, Uppdatering

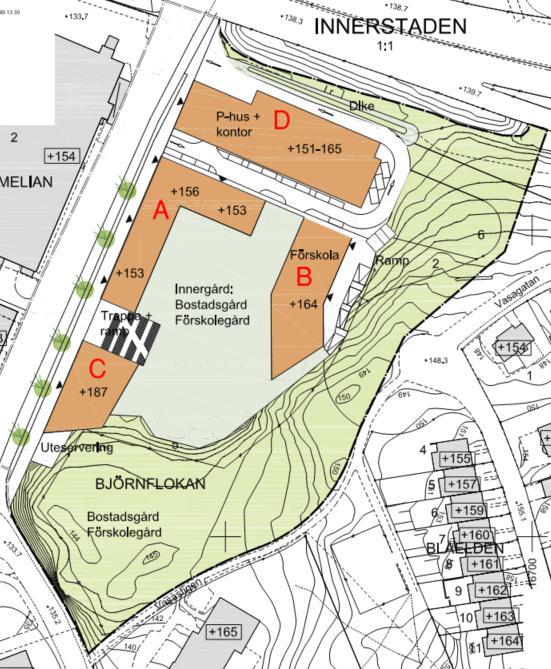

14 R1-B9 Illustrationsritning erhållen från Serneke

15 R1-B10 s. 1(2)

16 R1-B10 s. 2(2)

17 R1-B11 År 2040, samtliga kända planer/exploateringar t o m detta år ingår, inklusive denna utrednings plan- och programförslag Väg Väg 40 Annelundsmotet Brodalsmotet Sven Erikssonsgatan Fabriksgatan Arlagatan Väg 40 Varbergsvägen Söderleden Druveforsvägen Trandögatan Väg fordon/årsmedelvardagsdygn (ÅDT) 26(36) repo001.docx RAPPORT ASG p:\7203\02275_borås_vitsippan_ii\000\07_arbetsmaterial\rapport\ra_trafikutredning_vitsippan-ii_1816.docx Utdrag ur trafikrapport gjord av Sweco: Rapport Trafikanalys för Kv Vitsippan, Björnflokan, Astern, Ulysses M fl
