Kv. Heimer 7, Trollhättan

Transkript

1 Kv. Heimer 7, Trollhättan CEDÅS AKUSTIK AB den 17 maj 2019 Skriven av: Andreas Cedås Uppdragsgivare: Sofia von Hebel, Fagerstrands Fastighetsförvaltning Rapport nr:

2 Kv. Heimer 7, Trollhättan Innehåll 1 Inledning Termer och definitioner Krav Beräkningsunderlag Beräkningsresultat Lägenheter Uteplatser Inledning Planerad nybyggnad av flerbostadshus i Trollhättan och ombyggnad av befintligt bostadshus till lägenheter, detaljplaneskede. Fagerstrands Fastighetsförvaltnings AB har tagit fram förslag på ett nytt hus med 12 lägenheter i 3 våningsplan. Befintligt hus byggs om till lägenheter i två plan. I denna rapport redovisar vi beräkningsresultat på vägtrafikbuller utomhus. Vi anger även gällande riktlinjer enligt Regeringskansliet. Bullerkällor är främst Albertsvägen som trafikeras av lokal trafik och bussar samt Källtorpsvägen med enbart lokal trafik. 2 Termer och definitioner Kv. Heimer 7, Trollhättan Nedan följer kortfattat symboler och storheter som används i denna rapport. Storhet Symbol Enhet Kommentar Ekvivalent A-vägd ljudtrycksnivå Maximal A-vägd ljudtrycksnivå L pa,eq,nt L pafmax,nt Tabell 2.1 Lista över termer [dba] [dba] Medelljudnivå för spårtrafik och vägtrafik, beräknad som ett frifältsvärde och som ett medelvärde per dygn under ett år (ÅDT) Ljudnivå för spårtrafik och vägtrafik av den mest bullrande fordonstypen med tidsvägning F, beräknad som ett frifältsvärde 2 Cedås Akustik Andreas Cedås

3 3 Krav Nedan följer kortfattat vad som står i Förordning (2015:216) om trafikbuller vid bostadsbyggnader med ändringar tom SFS 2017:359. Buller från spårtrafik och vägar 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Definition uteplats enligt Boverket: Uteplatsen kan vara enskild, till exempel en balkong, eller gemensam på en innergård. Det innebär att uteplatsen eller uteplatserna är direkt hänförliga till byggnadsverket eller tomten och således anordnas på kvartersmark. 4 Beräkningsunderlag Vi har fått beräkningsunderlag i form av antal bilar på Albertsvägen och Källtorpsvägen från Gatukontoret Trollhättan. För Boplatsgatan har vi antagit lokal trafik i ringa omfattning: Mätposition Antal bilar Antal lastbilar Albertsvägen % Källtorpsvägen % Boplatsgatan % Tabell 4.1 Beräkningsunderlag Dessutom ligger en situationsplan med höjdinformation till grund för modellen. Beräkningen har utförts i SoundPLAN Version 7.4 (Nordisk beräkningsmodell) Kv. Heimer 7, Trollhättan Andreas Cedås Cedås Akustik 3

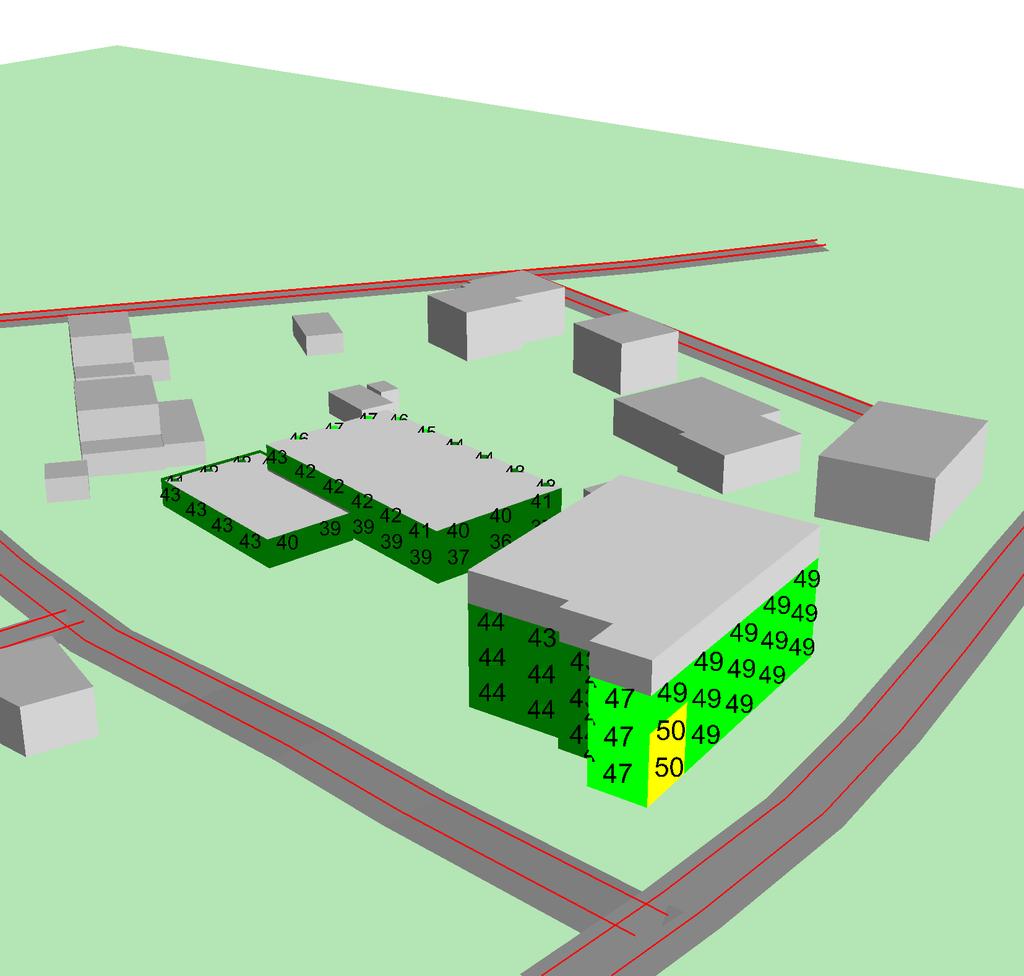

4 5 Beräkningsresultat Beräkningsresultaten är bifogade som bilaga till denna trafikbullerutredning. Bullerkarta 1-2: Bullerkarta 3-4: Bullerkarta 5: Bullerkarta 6: dygnsekvivalent ljudnivå från trafik, frifältsvärde fasad maximal ljudnivå från tung trafik, frifältsvärde fasad maximal ljudnivå från tung trafik vid uteplats 1,5 m ovan mark dygnsekvivalent ljudnivå från trafik, frifältsvärde fasad (2D) 5.1 Lägenheter Den högsta förekommande dygnsekvivalenta ljudnivån är 50 dba och därmed 10 dba under kravvärdet. Samtliga lägenheter kan ha valfri planlösning eftersom den dygnsekvivalenta ljudnivån inte överstiger 60 dba på något ställe. Kv. Heimer 7, Trollhättan Cedås Akustik Andreas Cedås

5 5.2 Uteplatser Balkonger för hörnlägenheter åt nordväst tillhörande det planerade nya huset uppfyller krav på maximal ljudnivå på uteplats. För övriga lägenheter skall en gemensam uteplats anordnas i grönmarkerat område som redovisas i bullerkarta 5. Se inringat förslag nedan (denna uteplats uppfyller kraven) Det befintliga huset som byggs om kan ha uteplatser i valfritt väderstreck (teoretiskt 71 dba maxnivå bedöms vara inom beräkningsmarginalen. Ljudnivån på uteplats får överskrida 70 dba högst 5 gånger per maxtimme och det bedömer vi inte som troligt med tanke på trafikmängd på Boplatsgatan) Göteborg, den 17 maj 2019 Cedås Akustik AB Andreas Cedås Kv. Heimer 7, Trollhättan Andreas Cedås Cedås Akustik 5

6 1 Albertsvägen Dygnsekvivalent ljudnivå trafik Frifältsvärde fasad Boplatsgatan Levels Leq < >= 65 Källtorpsvägen C:\Users\Andreas\Dropbox (Cedås Akustik AB)\Teammapp som tillhör Cedås Akustik AB\Projekt\Trollhättan \SP\Kv Heimer\Sheet1.sgs

7 2 Dygnsekvivalent ljudnivå trafik Frifältsvärde fasad Källtorpsvägen Boplatsgatan Levels Leq < >= 65 C:\Users\Andreas\Dropbox (Cedås Akustik AB)\Teammapp som tillhör Cedås Akustik AB\Projekt\Trollhättan \SP\Kv Heimer\Sheet2.sgs

8 3 Albertsvägen Max ljudnivå tung trafik Frifältsvärde fasad Boplatsgatan Levels Lmax väg < >= 85 Källtorpsvägen C:\Users\Andreas\Dropbox (Cedås Akustik AB)\Teammapp som tillhör Cedås Akustik AB\Projekt\Trollhättan \SP\Kv Heimer\Sheet3.sgs

9 4 Max ljudnivå tung trafik Frifältsvärde fasad Källtorpsvägen Boplatsgatan Levels Lmax väg < >= 85 C:\Users\Andreas\Dropbox (Cedås Akustik AB)\Teammapp som tillhör Cedås Akustik AB\Projekt\Trollhättan \SP\Kv Heimer\Sheet4.sgs

10 Källtorpsvägen Gemensam uteplats inom grönt område Max ljudnivå tung trafik Uteplats 1.5 meter ovan mark Levels Lmax väg < >= 85 Boplatsgatan Scale 1: m C:\Users\Andreas\Dropbox (Cedås Akustik AB)\Teammapp som tillhör Cedås Akustik AB\Projekt\Trollhättan \SP\Kv Heimer\Sheet5.sgs

11 Dygnsekvivalent ljudnivå trafik Våningsplan med högst nivå visas Frifältsvärde fasad Levels Leq < >= 65 Scale 1: m C:\Users\Andreas\Dropbox (Cedås Akustik AB)\Teammapp som tillhör Cedås Akustik AB\Projekt\Trollhättan \SP\Kv Heimer\Sheet6.sgs
