TRAFIKBULLERUTREDNING KV. ASTERN OCH BLÅKLINTEN

Transkript

1 Rapport R sidor, 6 Bilagor,, Lidköping, tel ikael.norgren@akustikverkstan.se Direkt: +46(0) TRAFIKBULLERUTREDNING KV. ASTERN OCH BLÅKLINTEN SAMMANFATTNING har på uppdrag av Lidköpings koun utfört beräkningar av förväntade trafikbullernivåer på kv. Astern och Blåklinten och dess ogivning från närliggande vägar på grund av en ny detaljplan för orådet. Beräkningarna har utförts ed befintliga fastigheter. De prognostiserade trafikflöden för år 2021 har använts i beräkningarna efterso genoförandetiden för detaljplanen är fe år från Av redovisade beräkningsresultat kan an konstatera följande: Alla Bostadshus (uto det nordvästligaste huset i planorådet) har en fasadsida so inte överskrider 55 db(a) i ekvivalent ljudnivå från trafik och en axial ljudnivå ellan kl och so inte är över 70 db(a). De flesta husen i planorådet uppfyller dock det ekvivalenta riktvärdet. Alla bostadshusen i kv. Astern och Blåklinten uto ett har öjlighet till åtinstone en uteplats so uppfyller riktvärdena gällande ekvivalent och axial ljudnivå. 1. UPPDRAGSGIVARE Lidköpings koun, Lidköping Kontaktperson: Peter Skarpnord Tel Epost: peter.skarpnord@lidkoping.se 2. BAKGRUND OCH UPPDRAG Lidköpingskoun skall upprätta en ny detaljplan för kv. Astern och Blåklinten. På uppdrag av Lidköpings Koun, geno Peter Skarpnord, har utfört beräkningar av förväntade trafikbullernivåer på kv. Astern och Blåklinten och dess ogivningar från närliggande vägar. Beräkningarna har utförts ed befintliga fastigheter på planorådet. 3. RIKTVÄRDEN FÖR TRAFIKBULLER OCH BOSTÄDER Förordning (2015:216) innehåller bestäelser o riktvärden för buller utohus för spårtrafik, vägar och flygplatser vid bostadsbyggnader. Dessa riktvärden redovisas i tabell 1. Förordningen innehåller även bestäelser när det gäller beräkning av bullervärden vid bostadsbyggnader. 1 (4) R1

2 Plats L paeq, db L pafax, db Vid fasad 55 - Vid uteplats Tabell 1: Kravvärden och riktlinjer för trafikbuller för bostäder enligt förordningen 2015:216. Nivåerna i tabell 1 är frifältsvärden, d v s utan inverkan av eventuella reflekterande ytor från den egna byggnaden. Förordning (2015:216) föreskriver vidare att o den ekvivalenta ljudnivå utohus 55 db(a) so anges i tabell 1 ändå överskrids bör: 1. inst hälften av bostadsruen i en bostad vara vända ot en sida där 55 db(a) ekvivalent ljudnivå inte överskrids vid fasaden, och 2. inst hälften av bostadsruen vara vända ot en sida där 70 db(a) axial ljudnivå inte överskrids ellan kl och vid fasaden. Vid beräkning av trafikbuller vid en bostadsbyggnad ska hänsyn tas till fratida trafik so har betydelse för bullersituationen. O axial ljudnivå o 70 db(a) vid uteplats (se tabell 1) ändå överskrids, bör nivån dock inte överskridas ed er än 10 db(a) axial ljudnivå fe gånger per tie ellan kl och (4) R1

3 4. TRAFIKSITUATION VID KV. ASTERN OCH BLÅKLINTEN OCH DESS NÄRLIGGANDE OMGIVNING Kv. Astern och Blåklinten är belägna i anslutning till Esplanaden, Rudenschöldsgatan, Rådagatan, Ågårdsgatan sat Västerlundsgatan. Astern och Blåklinten och dess närliggande ogivning visas i figur 1. Esplanaden Rudenschöldsgatan Västerlundsgatan Åsgårdsgatan Rådagatan Figur 1: Astern och Blåklinten och dess närliggande ogivning Tillsaans ed Lidköpings koun har Akustikverkstan tagit fra prognostiserat trafikflöde för år 2021 (pga att detaljplanens genoförandetid är fe år från 2016) på de vägar so ligger i anslutning till Astern och Blåklinten. Prognostiserat trafikflöde på dessa vägar år 2021 presenteras i tabell 2. Vägsträcka Antal fordon ÅDT Andel tunga fordon Hastighet (Prognostiserat år 2021) (%) (k/h) Esplanaden Rudenschöldsgatan Rådagatan Ågårdsgatan Västerlundsgatan Tabell 2: Prognostiserat trafikflöde på vägarna so ingår i utredningen 3 (4) R1

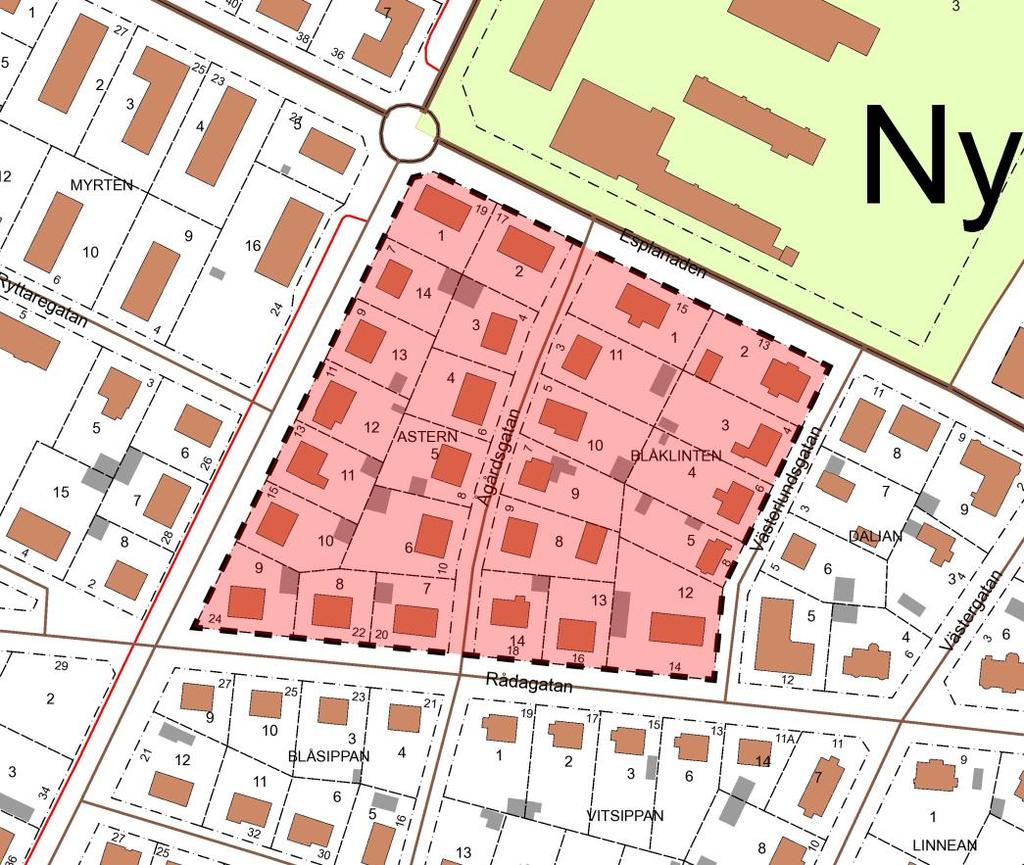

4 5. BERÄKNINGSMETOD Beräkning av förväntade trafikbullernivåer på kv. Astern och Blåklinten och dess närliggande ogivning har utförts i enlighet ed gällande beräkningsodell, d v s enligt etoden beskriven i Vägtrafikbuller - Nordisk beräkningsodell (Naturvårdsverkets rapport 4653) för vägtrafikbuller. För beräkningarna har beräkningsprogra Soundplan ver. 7.4 använts där ovanstående beräkningsodeller ingår. Beräkningen i Soundplan bygger på en digital trediensionell odell av orådet. Denna digitala odell har ipleenterats av undertecknad från digitala kartaterial so införskaffats från Metria. 6. BERÄKNINGSRESULTAT Beräkningsresultat för år 2021 ed trafik enligt tabell 2 visas i separata bilagor 1-6 enligt: 1. Ekvivalentnivå (LAeq, 24h), 1,7 över ark 2. Ekvivalentnivå (LAeq, 24h), 4,5 över ark 3. Maxialnivå (LAFax) dag (06-22), 1,7 över ark 4. Maxialnivå (LAFax) dag (06-22), 4,5 över ark 5. Maxialnivå (LAFax) natt (22-06), 1,7 över ark 6. Maxialnivå (LAFax) natt (22-06), 4,5 över ark På bullerkartorna i bilagorna visas ljudnivåerna so ISO-linjer på angiven höjd över arken. Dock är nivåerna för ISO-linjerna beräknade inklusive reflexer i egen fasad, vilket innebär att nivåerna på fasad i de allra flesta fall är något lägre än vad ISO-linjen visar. Tredje ordningens reflexer är edtagna i beräkningarna av bullernivåer då högre ordning inte bedödes vara nödvändigt i orådet. 7. KOMMENTARER Av redovisade beräkningsresultat kan an konstatera följande: Alla bostadshus i planorådet föruto de so vetter ot Esplanaden och Rudenschöldsgatan uppfyller riktvärdet gällande ekvivalent ljudnivå vid fasad (55 db(a)). De husen so vetter ot Esplanaden och Rudenschöldsgatan (uto det nordvästligaste huset i planorådet) har dock en sida so inte överskrider 55 db(a) i ekvivalent ljudnivå från trafik och en axial ljudnivå ellan kl och so inte är över 70 db(a). Alla bostadshus i kv. Astern och Blåklinten har öjlighet till åtinstone en uteplats so uppfyller riktvärden gällande ekvivalent och axial ljudnivå uto det nordvästligaste huset i planorådet. En uteplats vid detta hus so uppfyller riktvärdena går sannolikt att anordna ed en bullerskär ot Rudenschöldsgatan. Civilingenjör i akustik Granskad av Anders Griehed, (4) R1

5 R1-B1 Ekvivalent ljudnivå - dygn Beräknande ekvivalenta ljudnivåer (LAeq,24h) från närliggande vägar 1,7 över ark på Astern och Blåklinten Ekvivalent Ljudnivå, LAeq, 24 h, db(a) Beräkningsprogra: SoundPLAN 7.4, Uppdatering 4/8/2015

6 R1-B2 Ekvivalent ljudnivå - dygn Beräknande ekvivalenta ljudnivåer (LAeq,24h) från närliggande vägar 4,5 över ark på Astern och Blåklinten Ekvivalent Ljudnivå, LAeq, 24 h, db(a) Beräkningsprogra: SoundPLAN 7.4, Uppdatering 4/8/2015

7 R1-B3 Maxial ljudnivå - dag (06-22) Beräknande axiala ljudnivåer (LAFax) från närliggande vägar 1,7 över ark på Astern och Blåklinten Maxial Ljudnivå, LAFax, 06-22, db(a) Beräkningsprogra: SoundPLAN 7.4, Uppdatering 4/8/2015

8 R1-B4 Maxial ljudnivå - dag (06-22) Beräknande axiala ljudnivåer (LAFax) från närliggande vägar 4,5 över ark på Astern och Blåklinten Maxial Ljudnivå, LAFax, 06-22, db(a) Beräkningsprogra: SoundPLAN 7.4, Uppdatering 4/8/2015

9 R1-B5 Maxial ljudnivå - natt (22-06) Beräknande axiala ljudnivåer (LAFax) från närliggande vägar 1,7 över ark på Astern och Blåklinten Maxial Ljudnivå, LAFax, 22-06, db(a) Beräkningsprogra: SoundPLAN 7.4, Uppdatering 4/8/2015

10 R1-B6 Maxial ljudnivå - natt (22-06) Beräknande axiala ljudnivåer (LAFax) från närliggande vägar 4,5 över ark på Astern och Blåklinten Maxial Ljudnivå, LAFax, 22-06, db(a) Beräkningsprogra: SoundPLAN 7.4, Uppdatering 4/8/2015
