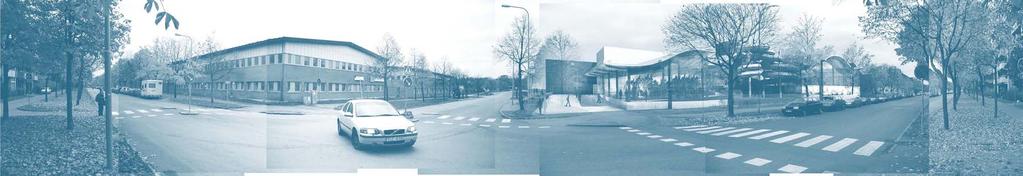

1 ÖVERSIKTSVY FRÅN ÖSTER PANORAMAVY FRÅN HORISONTVÄGEN 1 EXTERIÖRA PERSPEKTIV Ny si- och idrottshall i Skarpnäck Beskrivning av badet so vågar Allänt Detta förslag till ny si- och sporthall i Skarpnäck utgår från det progra so upprättats av Idrottsförvaltningen i Stockhol. Dock har vissa justeringar av prograet gjorts ed förvaltningens goda inne. Förändringarna tar sin utgångspunkt i det faktu att en ålsättning o antalet besökare per år har kunnat fastställas till ca Med denna siffra so grund har justeringar gjorts i ytorna för oklädning och bassängru. I övrigt följer förslaget i huvudsak prograhandlingen. Utöver prograhandlingens krav har vi definierat några ål so vi anser är angelägna att uppfylla i en ny badanläggning. De är enligt följande; - Utfora lokaler och saband på ett sådant sätt att anläggningen blir personaleffektiv. Det innebär tex att kassa och servering bör saordnas. - Möjlighet till insyn ot badet från foajén - Inga stora glasytor åt söder och väster då det under vissa tider på året ger proble ed stor väreinstrålning (en även svårt ed ljusreflexer ) - Strukturera oklädning och bassängru på ett sådant sätt att de kan fungera so två badanläggningar oberoende av varandra. Höjdsättning På grund av att grundvattennivån ligger högt och inte heller kan sänkas ed hänsyn till okringliggande bebyggelse och dess grundläggningar så utgår förslaget ifrån att lägsta byggnadsdel ligger på +24,5. Detta är den lägsta höjd so gällande detaljplan accepterar för grundläggning ino kvarteret. Högt grundvatten innebär ofta stora proble ed de upplyftande krafterna när an töer bassänger för underhåll. Så även denna faktor anger att byggnaden bör placeras så högt so öjligt. Satidigt kan en högt placerad byggnad innebära proble ed tillgängligheten. För att klara de angivna kraven på grundläggningsdjup en ändå få fullgoda teknikutryen under badet har vi placerat huvuddelen av badanläggningens publika delar på ett plan so ligger ca 3 eter, eller en våning, ovan oslutande gator. Detta ger ett bra förhållande ellan badklädda änniskor i badet och påklädda änniskor på gatan. Höjdskillnaden ger de era nakna och däred utsatta änniskorna ett fysiskt övertag, de ser ner på de påklädda. Men för att få en god tillgänglighet, saverkan ellan kassa och servering, kontakt ellan foajé och bassängru har vi låtit bassängruet terrassera sig från den övre nivån ner till +26,5 so är strax ovan befintlig arknivå. Resterande höjdskillnad kan tas i raper på entréplatsen utanför byggnaden. Med denna höjdsättning erhålls också god tillgänglighet till teknikutryen so hanar i princip på arkplanet. Disposition. Anläggningen är i princip strukturerad i tre delar där sporthallarna ed sina stora volyer ligger utefter kvarterets sydvästra sida, bassäng-ruen utefter den otsatta sidan åt nordost och däreellan en avlång voly so innehåller entré, foajé, oklädningsru sat övriga biutryen.

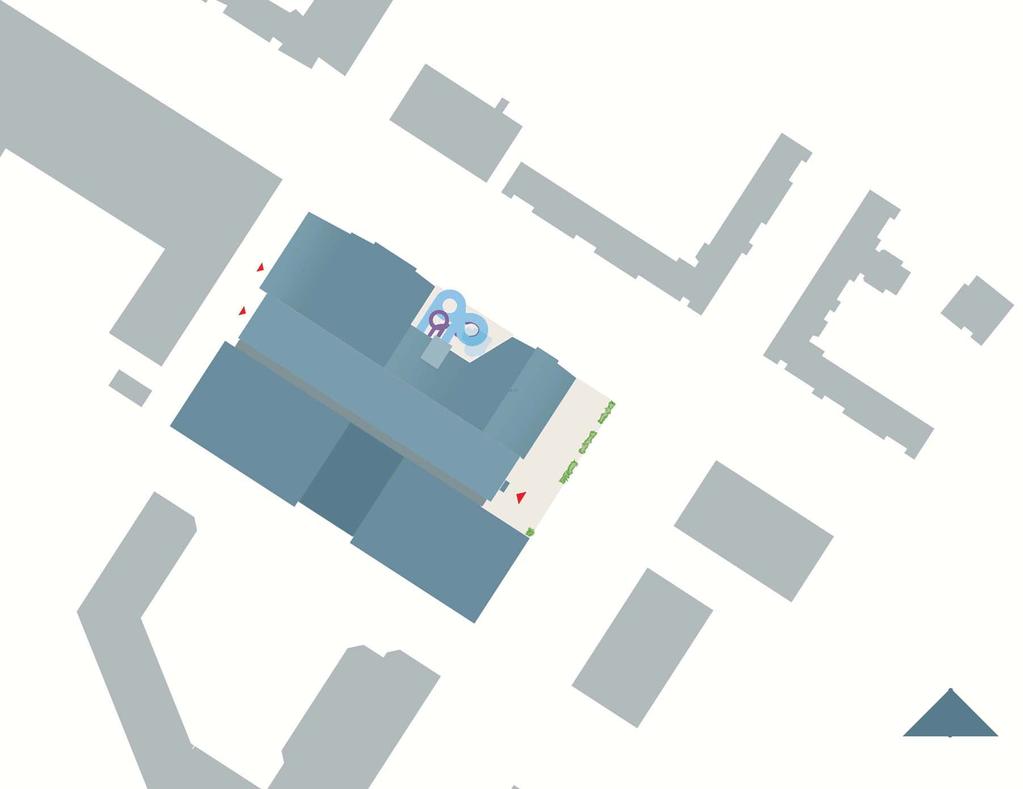

2 2 SITUATIONSPLAN SKALA 1:500 (A1) 1:1000 (A3) På detta sätt hanar de stora slutna volyerna för sporthallarna ot söder och där angränsande kvarter för handelsändaål edans de helt uppglasade bassängruen vetter ot bostadsorådena åt norr. Denna lokalisering innebär också att an undviker besvärande solinstrålning i baddelarna (proble ed väreöverskott och reflexer i vattenytor). Hela anläggningen har en entré so vänder sig ot sydost och so är geensa för alla publika verksaheter. Här anordnas en entréplats, eller en förplats ed angöring till anläggningen vid hörnet ellan Flygledargatan och Horisontvägen. Entré i detta läge bedöer vi so bäst ed hänsyn till annonsering ot såväl bilburna besökare so för besökare koande från tunnelbanan. Här finns också redan idag en busshållpats so endast justeras något i läge. Entrén ligger so redan beskrivits på arkplanet likso de båda sporthallarna. Oklädningen är uppdelad i två huvuddelar, en till sporthallarna och en för badet och gyet. Den första ligger likso sporthallarna på arkplanet edans badets oklädning ligger en trappa upp. Personalentré och angöring till teknikutryen förslås ske utefter den nordvästra fasaden ed infart från Fraktflygaregatan. Från denna når an också en personalparkering (ett parkeringsgarage) belägen på arkplanet under oklädningsdelarna. Teknikutryen för vattenrening är belägna på arkplanet under bassängruen. Ventilationsru för hela anläggningen ligger på ett övre plan ovan oklädningsruen. På detta sätt undviks proble ed intag av sval uteluft so skall passera geno vara fuktiga utryen och däred kan ge upphov till kondens. Situationsplan Det ofattande prograet tillsaans ed krav på hög grad av tillgänglighet innebär att byggnaden i stort sett fyller ut hela den tillgängliga tot/kvartersytan. Vid kvarterets östra hörn har den återstående obebyggda ytan salats till en förplats eller ett entrétorg för anläggningen. Här finns svagt lutande raper (lutning ca 1/25) so tar upp den lilla höjdskillnad so är ellan entréplanet och gatan. I direkt anslutning finns också angöringsplats för taxi och avlänande personbilar. Den befintliga busshållplatsen har flyttats ca 40 söderut. Cykelställ sat 2 stycken p-platser för handikapp-fordon finns oedelbart utanför huvudentrén. Bassängruen har delats upp i en lugnare del ed sibassäng och en era livlig ed rekreationsbassänger. Mellan dessa är byggnaden avsalnad och det bildas en gård ot Horisontvägen. Gården är belägen drygt 1,5 eter över gatunivån och blir en del av rekreationsbadet och inryer en utohusdel av rekreationsbassängen sat anläggningens två vattenrutschkanor. Infarter till parkeringsgarage och teknikutryen är belägna på anläggningens nordvästra fasad. Här saanfaller i stort sett nivåerna för befintlig ark och entréplan. Men för att nå dessa entréer eller infarter åste an göra en anslutande gata/väg upp till Fraktflygargatan.

3 3 ENTRÉPLAN SKALA 1:200 (A1) 1:400 (A3) Planlösning - inre saband och funktioner Entré och foajé är geensa för bad och idrottshallar. Här öter an reception och kassa för badet sat anläggningens café-servering. De är belägna i nära anslutning till varandra för att vid låg besöksfrekvens kunna servas av en till två personer. Serveringen är utforad för att från saa kök kunna servera gäster såväl i foajéserveringen so i badserveringen. Från foajén och serveringen har an också inblick i vissa delar av rekreationsbadet. So besökare till sporthallarna passerar an förbi receptionen vidare in på saa våningsplan till de där belägna oklädningsruen. Besökare till badet däreot passerar förbi entréspärrarna vid receptionen och uppför en trappa, alternativt ed hiss, till nästa våningsplan. Här finns oklädningen för badet, otionsoch styrketräningsutryen sat en stor del av bassängruen. Åskådare till sporthallarna koer dels direkt från foajén in till den första hallen eller via saa korridor so utövarna till den andra hallen. Under läktarna i hallarna finns förrådsutryen och vid foajén även toaletter. På entréplanet finns härutöver dels parkeringsgaraget för ca 18 bilar, teknikutryen för vattenreningen sat kopletterande tekniska utryen so fjärrvärecentral, verkstad. Badoklädning Oklädningen till badet är uppdelad i tre huvuddelar där en del kan kopplas specifikt till undervisnings/rehabbassängen och en del ot övriga baddelar sat den tredje delen i huvudsak användas för gy- och otionslokaler. Därutöver finns också en indre del att fungera so anhörigoklädning eller för så grupper. Den del so i första hand vänder sig ot undervisningsbassängen ryer ca 50 platser edans den för resten av badet ca 325 och den för gy/otion ca 250 platser, alla platser räknade i z-skåp där två skåp är 400 breda. Totalt alltså ca 625 oklädningsplatser till bad och gy. Den stora badoklädningen är också ordnad så att det ellan de båda delarna, herr och dasidan, finns två flexru so endera kan vara helt stängda eller kopplas till den ena eller andra sidan. Till denna oklädning finns torroch våtbastur. Gy- och otionsytor består av styrketräningsru, placerat ovan receptionen och ed utsikt/inblick ot foajén, aerobicru i fasad ot Fraktflygargatan sat spinningru och förråd i det inre av byggnaden.

4 4 BASSÄNGPLAN SKALA 1:200 (A1) 1:400 (A3) Bassängruen Utgörs av fyra huvuddelar. Längst åt norr en undervisnings/ rehabbassäng ed åtten 7,2 x 12,5 och ed rörlig ellanbotten so öjliggör ett varierat vattendjup ellan 0 och 2. I anslutning till denna bassäng finns toaletter, förråd och silärarru. I nästa bassängru finns en si- och otionsbassäng. Den är forad so en superellips ed den största längden på 25. Utefter ena sidan är kanten rak och ger två traditionella sibanor ed längden 25. Bassängen har ett vattendjup so går från 1,2 längst åt öster till 2,0 längst åt väster. I bassängens itt bildas en ö so nås via en gångbro och på ön finns två bubbelpooler. De sista två bassängruen är egentligen två delar av saa badfunktion, näligen rekreationsbadet. Dels ett ru för vattenrutschkanornas landningsdelar och dels det stora ruet för rekreationsbassängen. Vattenrutschkanorna är två till antalet och vi har föreslagit två av olika karaktärer. En bred stor failjerutschkana ed obegränsad åkning, stor kapacitet och geensat nöje och dels en era traditionell sk black- hole -kana. Båda kanorna startar från ett torn i byggnadens fasadliv en har sina sträckningar utohus innan de går in igen geno fasaden och avslutas i sk aqua-catcher i separat ru för att hindra onödigt störande från glada åkare. Båda kanorna utförs isolerade för att inska energiåtgången. I tornets nedre plan anordnas ett ångbad so an når från rekreationsbadet. Rekreationsbassängen består i sin tur av flera delar, en djupdel för fria hopp från två olika höjder, ca 1,2 och 1,8, sat strökanal, vildfors och så en utohusdel. Vildforsen tar sin utgångspunkt i den terrassering so rekreationsbadet utforats ed för att nå ner till foajén och har en fallhöjd på ca 1,5 eter. På rekreationsbadets lägsta nivå finns en såbarnspool sat badserveringen. Hela bassängruet är tillgängligt för rullstolsburna geno ett syste ed raper utefter ytterväggens insida. Dessa har en lutning so aldrig överstiger 1/20.

5 SEKTION A-A SEKTION B-B SEKTION C-C SEKTION D-D 5 SEKTIONER SKALA 1:200 (A1) 1:400 (A3) Idrottshallarna Anläggningens två sporthallar är nu redovisade so två identiska hallar, bägge ed goda ått för handbollsplaner. Dock skulle antagligen förslaget vinna på att den inre odanades till kanske två eller tre indre hallar för olika sporter såso basket, badinton. En sådan alternativ lösning är fullt öjlig ino förslagets raar. Båda hallarna är utforade ed läktare och helt utan fönster. Fasader Anläggningen är so det beskrevs inledningsvis uppdelad i tre huvuddelar ed olika innehåll och olika fasaduttryck. Sporthallarna tänker vi oss so anslutande till stadsdelens tegelarkitektur, alltså ed inst tre sidor ed fasadtegel edans den fjärde sidan so ersättning för fönster so ej önskas får ett avvikande aterial ed avvikande utforning. Mellandelen ed entré, oklädning vill vi hålla saan så ycket so öjligt en ändå ge ett ljust och lätt uttryck då den ed stora delar av sina fasader koer att vara vänd ot andra inohusru. Det ena är passagen från foajén in till oklädningsruen so också skall ses so en glasad slits rakt geno byggnaden och det andra är de olika bassäng-ruen. Vårt sätt att uppnå detta ål är att bekläda byggnaden utohus ed vita skivor av inerit eller liknande och invändigt vita ljudabsorberande skivor ed liknande indelning. Bassängruen är utforade ed en taklösning so har foren av en vågrörelse geno ett antal konvexa och konkava takskivor uppburna av svängda liträbalkar på betongpelare. Hela lösningen är tänkt att ge ett öppet och luftigt intryck och en egen karaktär åt badet. En del av taket går förbi entrébyggnadens voly och bildar skärtak över huvudentrén. Glasfasaden runt bassängruen är försiktigt veckad för att tillsaans ed det vågade taket ge en variation och rörelse åt byggnadens voly. De svagt vinklade fasaderna bidrar också till ett bar ljudkliat inohus då de ger en oregelbunden ljudreflektion. STOMSTRUKTUR FÖR BASSÄNGRUM FASAD ÅT SÖDER

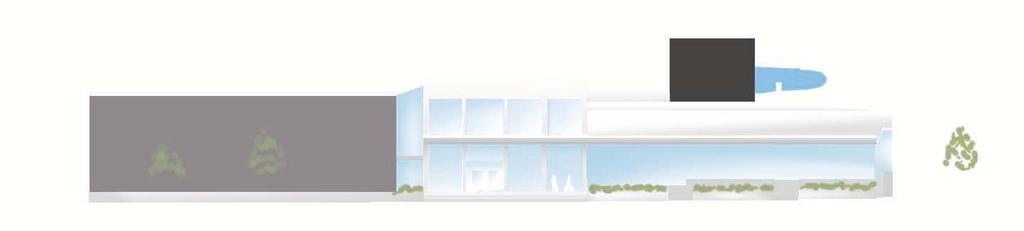

6 FASAD NORDOST FASAD SYDOST FASAD SYDVÄST FASAD NORDVÄST 6 FASADER SKALA 1:200 (A1) 1:400 (A3) Material Stoen i anläggningen är till stora delar av platsgjuten betong, i bassängruen till största delen av vattentät typ. Pelare i ruen är av betong kopletterade ed stål i fasad utanför diffspärren och bärande på liträbalkar en takkonstruktion av plåt, isolering och diffspärr i for av foaglas. Alltihop inifrån säkrat ot korrosion geno ett undertak ed ventilerat utrye ovan. Invändigt är aterialen traditionella badhusaterial vilket betyder klinker, kakel, trä, urade väggar, glasfiberdörrar. Ytor och kostnader Utifrån förslagsskisserna har en översiktlig ytsaanställning tagits fra och en lika översiktlig kostnadsindikation baserad på ytorna. Kostnaderna är fraräknade ed erfarenhetsvärden av kvadrateterkostnader från olika nyligen genoförda badprojekt. Men ed den kostnadsutveckling so för närvarande pågår ino byggbranchen åste dessa siffror ses era so en indikation än so en verklig kostnad.

7 REKREATIONSBAD REKREATIONSBAD OCH HOPPBASSÄNG REKREATIONSBAD MOTIONSBAD UNDERVISNINGSBAD MOTIONSBAD BASSÄNGRUMMEN 7 INTERIÖRA PERSPEKTIV
