1

2 Vy från järnvägsbron Vy från gårdsplan mot Storgatan

3 FUTURUM Futurum 43 Folkets hus STORA MARÄNG NY IN OCH UTFART Järnvägsgatan +39,8 A 2 HK-P CYKLAR +38,2 S. JÄRNVÄGSGATAN UTEPLATS FRITIDSGÅRD +38,3 +40,7 +41,7 +39,0 HK-P LEKPLATS BOSTADSHUS +43,2 +43,3 UTEPLATS FUTURUM +42,4 HK-P CYKLAR B B F +43,5 F STORGATAN 1 A Storgatan Järna saknar en offentlig byggnad som "tar plats". Det nuvarande Futurum ligger indraget och undanskymt. Det nya Futurum reser sig med en öppen inbjudande fasad, tre våningar mot Storgatan. De böjda fasaderna lämnar generöst med luft och utrymme åt den ursprungliga byggnaden, som kan ses i hela sin ursprungliga form och volym. Enbart ett lätt glastak binder samman det nya och det gamla.fasaden mot Södra Järnvägsgatan är mer sluten på grund av trafiken och säkerheten mot järnvägen. Sockelbyggnaden för bibliotekets två övre plan är delvis nedgrävd för att öppna upp åt fritidsgården, och rymmer i markplan: bibliotek, samlingssal, personalutrymmen, garderober, toaletter samt cafédelen av fritidsgården. Huvudentrén ligger där den ligger idag och nås via en svagt lutande ramp under tak, genom en intim innergård, gestaltad som uteplats för de boende i huset intill, men också som pausgård vid evenemang. Väl inne överblickar man delar av fritidsgården, biblioteket och foajén till samlingssalen. Direkt i entrén ligger också medborgarkontoret samt kapprum och toaletter. Biblioteksdisken är delbar genom en skjutvägg och kan delvis användas även när biblioteket är stängt.bibliotekets nedre plan fungerar som information, utställningsyta och tidningshörna. En bred trappa leder upp till plan två och tre som med sina generöst ljusa rum kan anpassas efter varierade behov. +43,5 Fågelperspektiv från söder. SKALA 1:

4 LAR HK-P Entré Loger Loge 14 m² Loge 15 m² Kapprum Grupprum 39 m² HK Kapprum Städ PINGIS +38,4 Entré Kulturskolan Datorer 18 m² Kontor 11m² KULTURSKOLAN 88 m² +39,2 FRITIDSGÅRDEN Fritidsgårdens lokaler är i huvudsak belägna i byggnadens souterrängplan och har fått sin entré på dess norra fasad. I och med att denna entré är något nedsänkt gentemot gatuplanet skapas ett omgärdat uterum vid denna. Skyddat från järnvägen samt närliggande bostadshus. Fritidsgården består av en väl tilltagen entréhall med två våningars takhöjd och glastak. I detta stora rum finns utrymmen för biljard, pingis, små myshörnor samt matservering. Med direkt ingång från entréhallen ligger tre stycken grupprum av varierande storlek, ett TV-rum, ett rum för datorer samt ett mindre kontor för personalen. Bakom en halvhög rundad skärmvägg ryms kapprum samt entréer till toaletter. Går man en trappa upp i entréhallen kommer man till caféet som, i och med sin placering, lätt kan samutnyttjas av byggnadens övriga besökare. KULTURSKOLAN Kulturskolan har fått nya lokaler i souterrängplanet, i anslutning till fritidsgården, men med egen entré från utsidan. Man kan även komma till kulturskolan från biblioteket, via den gamla originaltrappan. Denna trappa byggs in på souterrängplanet och får därmed behålla sitt uttryck i den övre foajén. Entré Fritidsgården FRITIDSGÅRD 446 m² +38,4 Kök 14 m² KÖKET Köket är beläget centralt på souterrängplanet i direkt anslutning till fritidsgården för att kunna serva denna med mat under skollov etc. Via en bakre passage når man från köket både hiss och källsorteringsutrymme. Grupprum 25 m² BILJARD Källsort 9 m² Tyst rum 10 m² TV-rum 14 m² Förråd 16 m² Arkiv 11 m² Arkiv 9 m² Vaktm. / Teknik 23 m² SOUTERRÄNGPLAN 258 m 2 Fågelperspektiv från väster.

5 +42,5 HK- PRO 8 m² Personal 49 m² BIBLIOTEKET Biblioteket är det första man möter när man stiger in genom byggnadens huvudentré. En lånedisk som när biblioteket är öppet även inrymmer medborgarkontorsfunktioner. När biblioteket är stängt kan denna disk användas separat, för biljettförsäljning och information m.m. Biblioteket består av tre plan, där den öppna planen erbjuder en frihet i möbleringsmöjligheter. Gott om plats att studera, sitta och läsa eller släktforska erbjuds. Direkt från gatan finns en liten smygentré till tidningshörnan. Denna är placerad inom synhåll från lånedisken. Scen +42,5 Samlingssal +42,3 Städ Lekplats +43,3 MEDBORGARKONTORET Medborgarkontoret är integrerat i bibliotekets lånedisk. I huvudsak en funktion för bibliotekets personal, men i och med skjutväggen som stänger biblioteket kan disken även användas kvällstid etc. Öppet nedåt Café 76 m² +42,5 Entréhall Medborgarkontor / Lånedisk skjutvägg Uteplats Huvudentré PERSONALEN Ett gemensamt personalutrymme för de olika verksamheternas personal läggs på entréplanet. I detta ryms kontor / sammanträdesrum samt fika och klädförvaring. I anslutning till detta utrymme finns också ett litet kontor för PRO TRANSPORTER Lastning av varor kan ske endera från det lilla torget utanför huvudentrén till bibliotek alternativt den centralt belägna hissen, eller från souterrängplanets tre entréer. Kapprum Bibliotek 71 m² HK-park. HK- Tidningshörna HK-park. GATUPLAN Ev. entré tidningshörnan Cyklar +43,2 Vy från entréhall mot fritidsgård och café.

6 Teknik Projektorrum UTEMILJÖN Vid huvudentrén anläggs en mindre utegård för kulturhusets besökare. Denna utegård samnyttjas med de boende i bostadshuset intill. Den nuvarande lekplatsen flyttas inåt gården och får därmed ett mer skyddat läge.vid fritidsgårdens entré anläggs en bred trappa med sittplatser för dess besökare. HANDIKAPPADE Byggnaden är utformad för att ge god tillgänglighet för handikappade. På var sida om byggnaden, på souterrängplan samt på gatuplan finns två st. handikapparkeringar vardera. Från trottoar leder en ramp ner till bibliotekets entré på nuvarande Futurums golvnivå. SAMUTNYTTJANDET En önskan för en byggnad av denna typ är att dess skilda verksamheter i möjligaste mån fungerar berikande på varandra. Det centralt belägna caféet, i huvudsak tillhörande fritidsgården, är ett exempel på detta. Denna används i huvudsak av frididsgårdens besökare, men kan även nyttjas av andra besökare. Vid uthyrning av samlingssalen kvällstid kan cafét användas som pausrum för mingel och servering. Vid uthyrning till privata fester och evenemang kan cafét och foajén hyras separat. Fritidsgården har även möjlighet att nyttja samlingssalen via direktingång från caféet. Denna ingång kommer även i fortsättningen fungera som samlingssalens utrymningsväg. / KAPPRUM Generöst med kapprum och toaletter finns i alla husets olika delar. Handikapps finns både i anslutning till foajén på två ställen samt i fritidsgården. Kapprum i foajén är spridda på tre olika platser vilket kan vara en fördel vid större evenemang. Bibliotek 155 m² PLAN 1 tr. Fågelperspektiv från öster

7 YTORNA Förslaget bygger på att tillgodose de inblandade verksamheternas ytönskemål på bästa sätt, och med samutnyttjande i möjligaste mån. Kulturskolans lokaler har vi bedömt svåra att dela på p.g.a. verksmhetens behov av avskilda lokaler. Byggnadstekniskt har vi bedömt det som vettigt att bygga hela byggnaden på en grund. Detta medför ett visst mått av överytor i form av BIA i källarplanet. Dessa ytor skulle mycket väl kunna minskas men vi har inte sett detta som ekonomiskt försvarbart. Fritidsgården Plan m² Plan m² Tot. Fritidsgård 522 m² Biblioteket Plan 1 71 m² Plan m² Plan m² Tot. Bibliotek 381 m² Släktforskning Kulturskolan Plan 0 88 m² Personalutrymmen Plan m² Loger Plan 0 30 m² PRO Plan 1 8 m² Vaktmästeri / Teknik Plan 0 23 m² Arkiv Plan m² Källsortering Plan 0 9 m² BRA tillbyggd yta Plan m² Plan m² Plan m² Plan m² Totalt BRA 691 m² BIA tillbyggd yta Plan 0 90 m² Vy från entréhall mot Biblioteket PLAN 2 tr. Bibliotek 155 m² BTA tillbyggd yta Plan m² Plan m² Plan m² Plan m² Totalt BTA 922 m² Vy från caféet mot Futurum

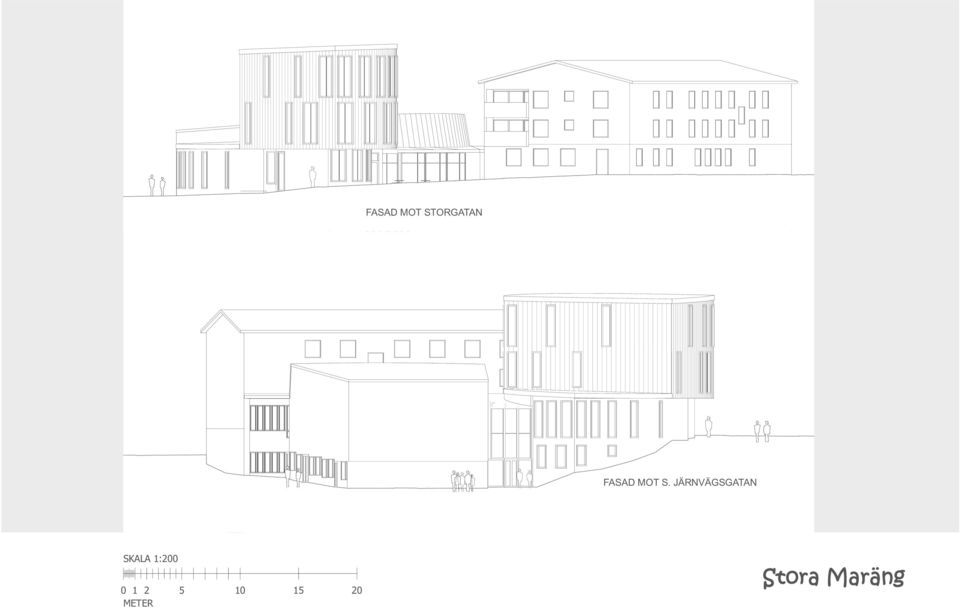

8 FASAD MOT STORGATAN FASAD MOT S. JÄRNVÄGSGATAN
