Fasaden består av platsgjuten betong i två olika nyanser: vitt och grått. Fönster och partier i guldfärgad anodiserad aluminium.

Transkript

1 Vy från GPS-punkt : Kanalgatan, talltorget och det nya resecentret i bakgrunden. Utgångspunkten för förslaget har varit att skapa en gemensam mötesplats för Skellefteåbor och besökare i staden, med det nya resecentret i norr och Torget i söder. Det nya kulturhuset och Talltorget livliggör mellanrummet. Byggnad och material Byggnadskroppen sträcker sig mellan Södra Järnvägsgatan med det nya resecentret och Kanalgatan. Själva byggnaden består av två volymer: en horisontell volym som rymmer av teater, bibliotek och konsthall m.m., och en vertikal volym som innehåller hotell och spa. Byggnadens olika program länkas samman via den gemensamma publika foajén i fyra plan som går längsmed byggnadens västra långsida. Här kan olika besökare mötas och nya kontaktytor skapas. De höga tallarna utanför de stora glaspartierna och intarsian längsmed foajéväggen påminner besökaren om de norrländska skogarna. Mezzaninplanen med utblick över foajé och tallarna utanför påminner besökaren om traditionella operahus och teatrar, där besökaren kommer för att skåda och åskåda. Byggnadens publika entréer nås via Talltorget. Fasaden består av platsgjuten betong i två olika nyanser: vitt och grått. Fönster och partier i guldfärgad anodiserad aluminium. Talltorget Torget består av höga tallar som bildar en pelarsal, som i sin tur ramar in torgytan som består av glaserade (halkfria) keramiska plattor som bildar en stjärnhimmel. De mörka plattorna står i stark kontrast till de omkringliggande plattorna av ljus betong som är ristad på ett sätt som ger ett nästan textilt intryck. Besökaren går in i tallsalen och påminns både om universums oändlighet och om en stilla vandring genom skogens rike. lternativ placering av hotell Planlösningen av kulturhusets lågdel är anpassad så att det lätt går att flytta hotellverksamheten till Talltorgets nordöstra sida även den i direkt anslutning till resecentret för att på så sätt förstärka den urbana känslan runt Talltorget utan att övrig verksamhet påverkas. N Vy från GPS-punkt B: Från talltorget mot kulturhusets huvudentré. Situationsplan 1:1000

2 Resecentrum lternativt läge för hotell Ny byggnad N Situationsplan 1:400

3 Plats för TV- bil Vaktmästare Pers. Kontor Backoffice Bagage Reception / Bar Inlast hotell Ingång Personal hotell Inlast kulturhus Ingång Personal/ rtister kulturhus Inlastområde Kök Ramp 1:24 Kyl Frys Disk / St. gästscen 30m² Hotell Scen Teknik INFO/KSS KULTURHUS gästscen 30m² Hotell Scener Bibliotek Hotell Lastkaj 65m² Black box liten 100 pl. 175 kvm Ramp 1:24 Ramp 1:24 Västerbottenteatern Gästscen vfallshantering Vaktmästeri (kontor) Rec. rtistingång Städ Ramp 1: Bibliotek Foajé / St. Bibliotek Konsthall Utlåning Tidsskrifter Markplan, 1:200 Hotellfoajé, Gästscen parkett, Blackbox liten, Bibliotek

4 Typplaner hotell, 1:400 kök 365 m² 420 m² Disk / St. Liten repetitionslokal 100 m² 65 m² loger & omkl. för gäster 175 m2 Pausrum Loger Omkl / Dusch konsthall Konsthall / St. Pedagogoisk yta kopplad till MN 70 m² Receptionsdisk Konsthall Foajé: Skellefteå konsthall MN 130 m² Omklädningsrum Hotell 140 kvm kök 365 m² Disk rbesplatser Utställning 50 kvm rbetsplatser Tllfälliga 40 kvm 420 m² rbetsplatser bolaget 100 kvm Lunchrum Hotell (och ) 100 m² / St. 27 rbetsplatser Bibliotek 220 kvm Gemensamt pausrum 100 kvm Liten repetitionslokal 100 m² Pentry Dekorverkstad 280 m² loger & omkl. för gäster 175 m2 Pausrum Loger Omkl / Dusch 85m² 15m² konsthall 65 m² Konsthall Teknik VBT 25 rbetsplatser 15 rbetsplatser VBT VBT nära verkstäder 220 kvm 120 kvm / St. MULTIMEDI STUDIO 50 kvm VERKSTD syateljéer mask ljud/ljus musik 500 kvm Pedagogoisk yta kopplad till MN 70 m² Receptionsdisk Konsthall Foajé: Skellefteå konsthall MN 130 m² Plan 3, mezzaninplan, 1:400 Restaurang, liten rreplokal, Västerbottensteatern första balkong, Konsthall Plan 4, 1:400 Hotellpersonal, gemensam matsal, hela kulturhusets personal, Verkstäder Stor repetionslokal 190 m² 80 pl. 85 m² 140 m² Foajéytor flexibel lokaler 140 m² / St. Flexibla lokaler Flexibla lokaler Teknik Scen gästscen gästscen 40 m² Foajéytor flexibel lokaler, gästscen 140 m² Källare black box 1 350m² 65 m² rtistfoajé 175 m² Orkesterdike Bibliotek Barnavdelning Scen / St. Ungdomsavdelning Konf.rum 35pl 35kvm Konf.rum 35pl 35kvm Konf.rum 50pl 50kvm Konf.rum 150 pl 150 kvm Serveringsytor / St. gästscen loger & omkl. vbt 125 m2 Västerbottenteatern 50 m2 Loger Omkl / Dusch Dike 65m² SLONG 300 PERS. B18D14 Bibliotek / St. Skellefteå konsthall 270 m² Utställning MN 140 m² Plan 1, mezzaninplan, 1:400 Flexibla lokaler och stor replokal, Gästscen första balkong, Bibliotek Plan 2, piano nobile, 1:400, Gästscen andra balkong, Västerbottensteater parkett, Konsthall

5 Fasad väst 1:200 Fasad nord 1:400 Fasad öst 1:400 Fasad syd 1:400

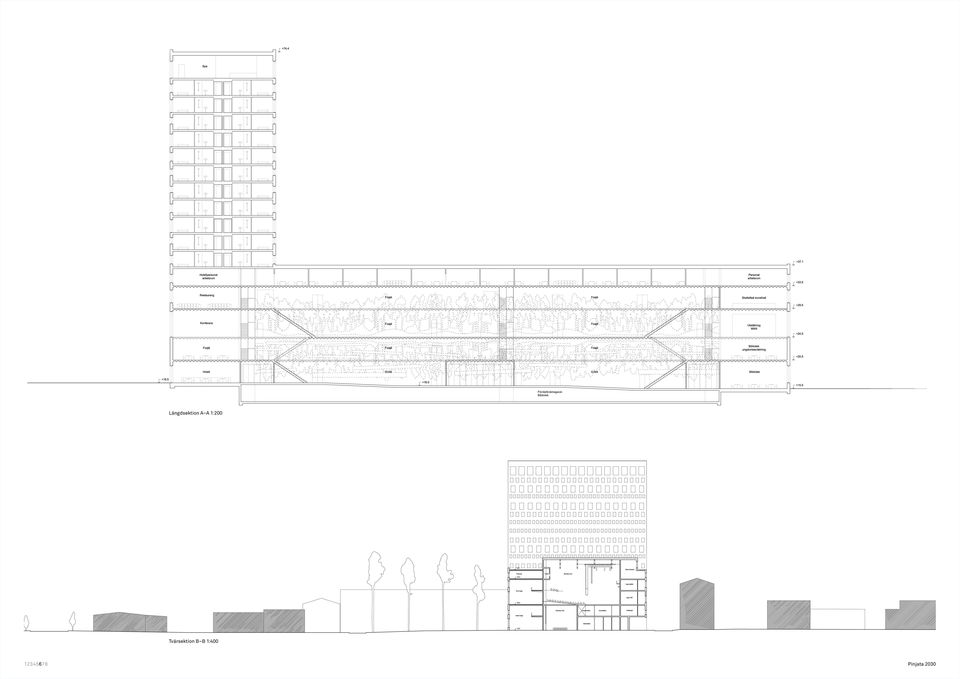

6 /bokmagasin Bibliotek Längdsektion 1:200 Tvärsektion B B 1:400

7 På plan två nås Västerbottenteaterns parkett och Gästscenens andra balkong. Biblioteket på markplan, med utsikt mot Torget och Talltorget utanför. Fasadutsnitt 1:50 Utsnitt av intarsian som smyckar kulturhusets inre kärna. Publiken väntar på att föreställningen ska börja

8 Fasad väst 1:200 Vy från GPS-punkt : Kanalgatan, talltorget och det nya resecentret i bakgrunden. Vy från GPS-punkt B: Från talltorget mot kulturhusets huvudentré. Biblioteket på markplan, med utsikt mot Torget och Talltorget utanför. På plan två nås Västerbottenteaterns parkett och Gästscenens andra balkong.
