Skellefteå kulturhus RÖDA HUSET. En öppen struktur

Transkript

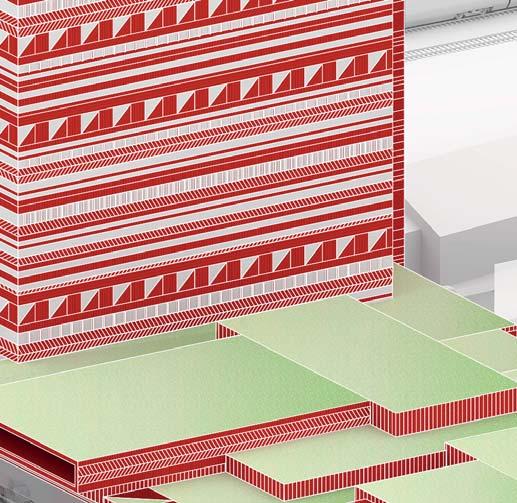

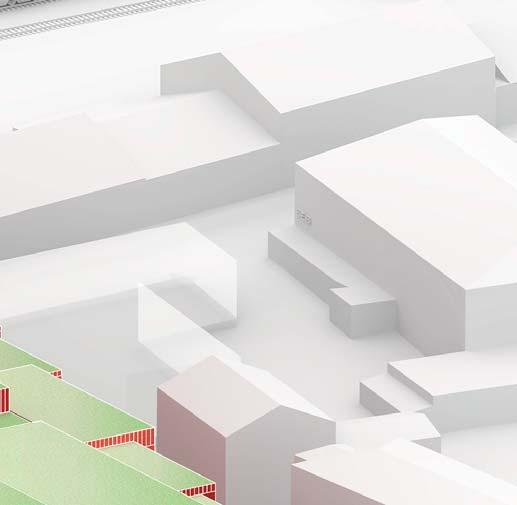

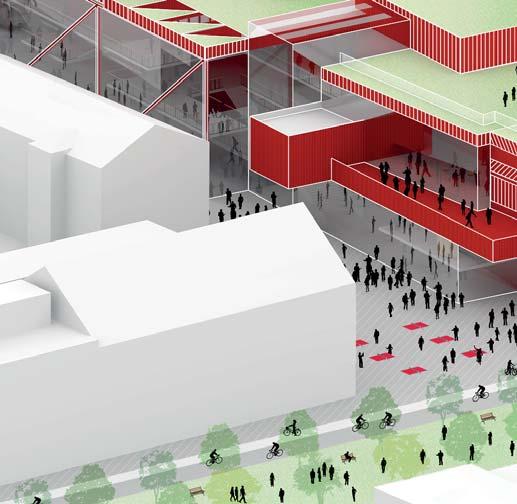

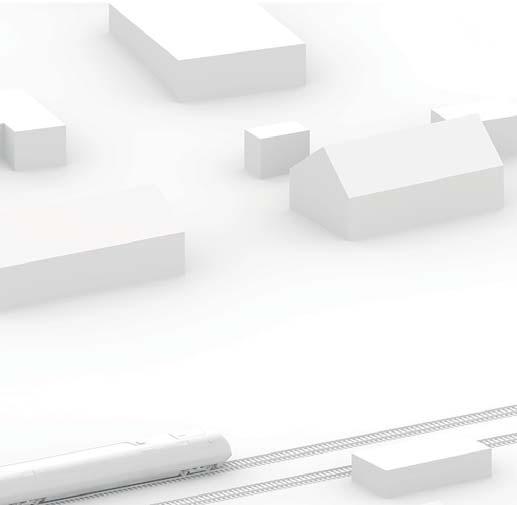

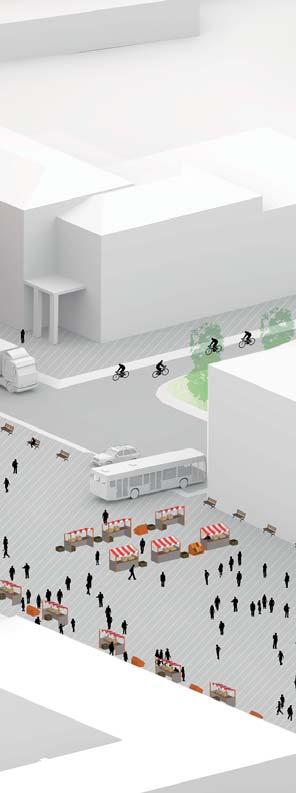

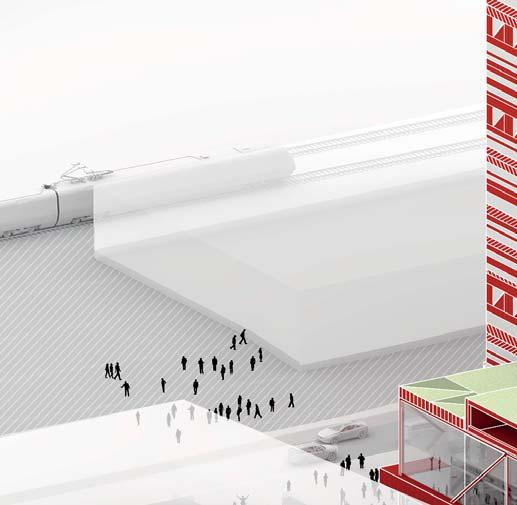

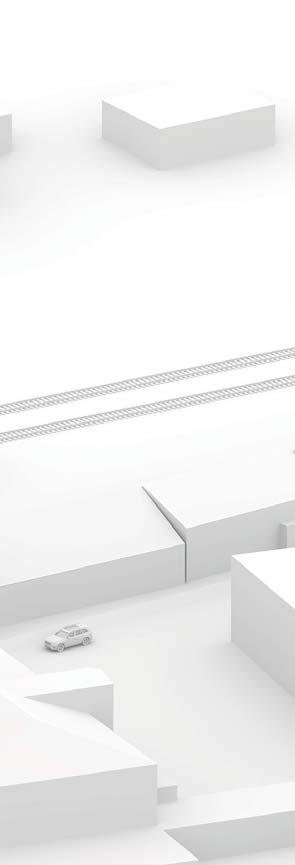

1 Södra Järnvägsgatan Torggatan Torget Nygatan Hörnellgatan Axionometri över Kulturhus & Torget 1 SITUATIONSPLAN 1:1000

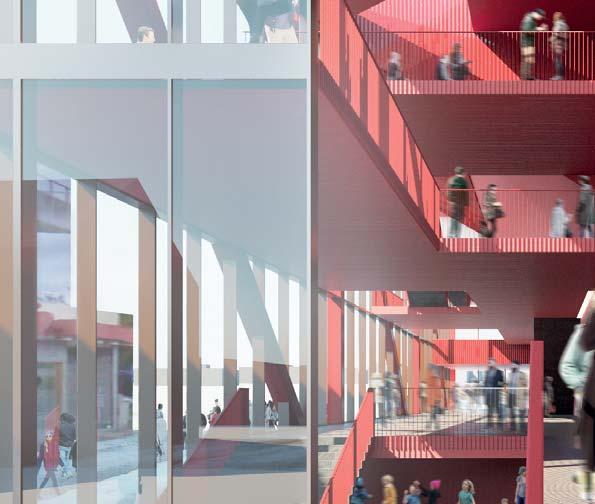

2 Vy från Torget Skellefteå kulturhus En öppen struktur Genom att organisera Skellefteås nya kulturhus med publikens ytor utmed och personalens utmed Torggatan samt med scenerna däremellan, får staden en robust, flexibel och öppen struktur att arbeta med. Hotellet står i tomtens norra del, såväl för dess relation till trafiken på både väg och järnväg som för den fasta fond det höga huset därmed ger stadsrummet. Kulturhuset kan förstås som en mängd askar vilka fogats till varandra. Det ger möjligheter till en enkel och otvungen charm, inte utan släktskap med den estetik som ger Bonnstan dess karaktär. Ask läggs till ask, till dess att en både rik och sammanhållen miljö vuxit fram. Principen ger goda möjligheter till bearbetningar och till en utbyggnad i etapper om det skulle visa sig fördelaktigt. Viktigt och oviktigt Byggnaden är en noga bearbetad komposition, men vill förmedla känslan av lättsam lek. Det är så vi tolkat dess innehåll. En seriös lek, där det professionella inte slår över i gruvsamt allvar, utan tvärtom förmedlas med den spontanitet som så ofta är konstens mål. Det viktiga blir i detta sammanhang rytm, rörelser, en kraftfull energi i form och färg samt riktligt med rum som kan användas på olika sätt. Exklusiva material och specialritade detaljlösningar är däremot inte viktigt. Generella lösningar i såväl detaljer som i helhet är snarast husets signum. Genom att alla ytor på scenernas plan delar samma nivå, maximeras tillgängligheten till både scen och salong. Scengatan är den inre verksamhetens ryggrad på samma sätt som foajén är det rum som förenar publiken, från hotellet och ända in i salongen. Planens principer Byggnadens nedre entréplan är i nivå med. Utmed denna ligger bibliotekets barn och vuxenavdelning. Därifrån nås också scenernas nedre foajé med garderober och toaletter. Från denna tar sig besökarna upp till den stora foajén en trappa upp, vilken man också kan nå direkt från Södra Järnvägsgatan. Den stora foajén har starka visuella relationer med övre foajén, från vilken scenernas övre gradänger samt till MAN och konsthall nås. Högre upp i huset ligger huvudsakligen arbetsplatser. Då kraven på rumshöjder varierar från sal till sal, får huset naturligt en varierad taklinje. Det 18 våningar höga hoteallet har också mer publika ytor på de nedre planen, medan plan 4-16 rymmer hotellrummen. De översta planen är åter med publika, med ett spa och högst upp en restaurang. De båda kan förenas till Norrlands mest anslående festlokal. Tillsammans och i egen vrå Den sömlösa övergången mellan hotellet och kulturhuset gör samtliga rum och salar likvärdigt tillgängliga för alla former av användning. Därmed kan 70/130-principen få fullt genomslag, ända från de flexibla ytorna till konsthallen. Effektiviteten har ekonomisk betydelse som avspeglar sig i husets svälltal, men det innebär också att få lokaler får en fixerad status. Det öppna och obestämda kommer kunna bidra till husets brukare att omdefiniera rum och ytor efter behov. Såväl gästscenen som foajén, blackboxen och repetitionslokalerna kan få ta på sig roller som enbart framtiden kan utvisa. Biblioteket är av naturliga skäl mer definierat. För barnen finns det möjligheter att krypa in i en skyddad vrå med en bok eller tidning, eller att sitta tillsammans för att lyssna till högläsning, utan att detta på något vis stör. I barnens delar, en trappa upp, är höjden lägre såväl för intimitetens skull som för att hålla ljudet inom sfären. Tidnings- och tidskriftsläsarna närmas entrén och utmed fasaden ska kunna ha en kopp kaffe intill sig, medan de som vill ha största möjliga tystnad kommer finna ro högst upp. Huset och staden Kulturhuset följer upp det viktiga syd-nordliga stråk i staden som börjar nere vid älven och går utmed Stadsparken och via torget till kommunikationerna vid Södra Järnvägsgatan. Därför vetter husets offentliga delar mot. Genom att placera rummen med verksamhet utmed byggnadens sidor blir det som sker i foajéer, i biblioteket, i verkstäderna och i hotellets reception och bar också en del av stadslivet, 2 liksom livet på gator och torg blir en tillgång för de som vistas och verkar i huset. Taken kan i varierande utsträckning göras tillgängliga när vädret tillåter, men taket på hotellet kommer hela året vara en tillgång. Från dess terrasser, med både bar och bad, kan man se solen gå ned i Skellefteälvens dalgång, medan frukostgästerna ser solen gå upp över havet. Form och färg Huset är rött. Det höga huset är klätt i ett skärmtegel i ett mönster som kan föra tankarna till textiler. Hotellets fönster får därmed olika form och storlek beroende på var mönstret möter rummen. Kulturhuset kan byggas i olika material, som ändå förenas i samma kulör. Det gör huset tåligt för förändringar, liksom för en etappvis utbyggnad. Det är möjligt att bygga Kulturhuset från hotellet och söderut, givetvis med avkall på olika funktioner, men ändå med de grundläggande kraven tillgodosedda. Collaget tillåter också många material att mötas. På de platser där det är rätt och rimligt ser vi gärna att huset visar den träkompetens Skellefteå är känt för. Det gäller till exempel de fackverk som präglar stora delar av interiören. Utsatta delar av exteriören skulle kläs med robusta material; förutom skärmtegel kan vi tänka oss både plåt och tegel, medan det rödfärgade träet kan ge karaktär till exteriörens mer lättåtkomliga delar. Konstruktion och material Byggnaden har en varierad konstruktion som både använder stålpelare med betongbjälklag och träkonstruktioner i såväl stomme som fackverk. Våningshöjden i scenkonstdelen varierar från 15 respektive 13 meter i rummet för gästscenen respektive blackboxen, till fyra meter som minimum i foajéns huvudplan. Fasadernas uppbyggnad varierar beroende på placering. Ungefär 4/10-delar av fasaderna består av glas, 4/10-delar av skärmtegel eller tegel, 1/10-delar av lackerad plåt samt 1/10-delar av trä. Sollasten mot de stora glasen i söder hanteras med persienner mellan glasen, alternativt med invändiga gardiner och luftutsug. Taken är lätt anpassningsbara för solpaneler och fungerar även med sedum. Avvattningen är utvändig. Golven invändigt är i huvudsak av träparkett, med stengolv i foajéer och entréutrymmen. Tre personhissar varav en brandhiss med access mot separat brandcell tillhandahållas för hotelldelen. Kulturhusdelen servas av två hisspaket, med störst kapacitet i anslutning till garderoben. Två separata transporthissar i anslutning till scengatan garanterar störningsfria kommunikationer mellan verkstäder, varuintag, scener och övriga utrymmen. Textil inspiration Fasadinfästning

3 Miljöbyggnad klass silver Livscykelanalys SVIT FRD./STÄD KÖK RESTAURANG Byggnaden har utformats för att nå den föreslagna Miljöbyggnad silver, sammanfattningsvis enligt följande: Energin levereras med fjärrvärme/fjärrkyla: 52 kwh/m2 Atemp (m2 Atemp uppvärmda arean till mer än 10 C). Levererad el: 49,5 kwh/m2 Atemp. Värmeeffekt mindre än: 25 kwh/m2 Atemp. Levererad el: 20 kwh/ m2 Atemp. Mer än 50 % av tillförd energi ska komma från miljömärkt energi och endast 20 % kan antingen komma från fossila bränslen eller icke miljömärkt energi. Minsta ljudklass B på alla parametrar enlig Svensk Standard och Dagsljusfaktor 1,2 %, detaljerade simuleringar utförda genom beräkningsprogram. Byggnaden har utformats för att erbjuda flexibilitet och ett antal alternativ för en låg koldioxidnivå för att i möjliggöra framtida utvärderingar med kunden. Bergvärmeenergi och värmepumpar tillhandahålles för att erhålla en alternativ energikälla. Byggnaden anpassas för naturlig ventilation under sommarperioden. De föreslagna materialen och utrustningarna kommer att hanteras i en fullständig livscykelanalys. Livskostnaden tar hänsyn till ursprungliga, löpande och uttjänta kostnader. Det har beaktats att löpande kostnader ofta är flera gånger större än initiala kostnader. Livscykelanalysens upplägg har styrt förslaget till de mest prisvärda lösningarna på flera nivåer, bland annat följande: Energieffektiv fasadkonstruktion Välisolerat klimatskal Energieffektiva kontroller (BMS-system) Energieffektiva pumpar och motorer Behovsstyrd ventilation Vattenbesparingsenheter inom kök och toaletter LED-belysning FAMILJERUMRUM FAMILJERUMRUM SVIT TYPPLAN HOTELL (PLAN +29,2) PLAN +69,7 SPA BUBBEL POOL INFINITY POOL SOLDÄCK PLAN +74,2 TERRASS Ytsammanställning FUNKTION FÖRSLAG LOKALYTA, m2 ANMÄRKNING ANTAL Kulturhus Foajé 1600 (1200) * Garderob till publik 200 (200) * publika 350 (70) * Gästscen 1210 (1400) 1 Flexibel lokal 140 (150) 1 Flexibel lokal 250 (240) 3 Flexibel lokal 80 (80) 2 Flexibel lokal 300 (300) * Caféscen 1 Multimedia studio 55 (50) 1 Loger för gäster 175 (150) * Omklädningsrum för gäster 50 (50) 2 /Dusch i korridor 40 (50) * Artistfoajé 75 (60) 1 Black box stor 615 (700) 1 Black box liten 160 (160) 1 Repetitionslokal stor 160 (160) 1 Repetitionslokal liten 80 (80) 1 Verkstäder och ateljéer 850 (800) 1 Biblioteksytor publika 1600 (1500) * Utställningsytor 465 (450) 1 Arbetsplatser 720 (708) * Administrativa ytor 75 (70) Loger för egen personal 100 (100) * Omklädningsrum för egen personal 40 (40) 2 Förråd för Västerbottensteatern 250 (250) * Förråd och magasin för biblioteket 385 (400) * Förråd gästscen 165 (160) * Förråd för utställningslokalerna 100 (100) 1 In- och utlastning 110 (100) * Vaktmästeri, städ, avfall 370 (400) * Teknik- och kommunikationsytor 2200 (2100) * Hotell Reception och lobby 625 (600) 1 Hotellrum 5350 (5000) 208 rum enligt beskrivning * Spa 400 (500) 1 Konferensrum 150p 140 (150) 1 Konferensrum 50 p 250 (250) 5 Konferensrum 30 p 180 (180) 6 Konferensrum 15 p 120 (120) 8 Serviceytor konferensdel 185 (190) * Restaurang 280 (300) 1 Uteservering Restaurangkök med förvaring 420 (600) 1 Serveringsyta för pers * Personalutrymmen 170 (140) * Förråd 180 (200) * In- och utlastning 50 (50) 1 Vaktmästeri 50 (50) 1 Teknik- och kommunikationsytor 2100 (1700) * Schematisk perspektivvy över Foajé 3

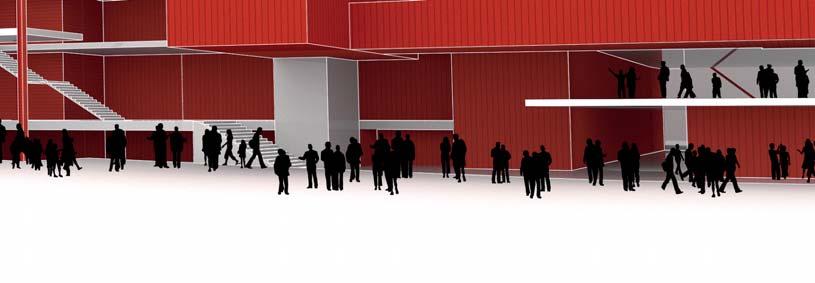

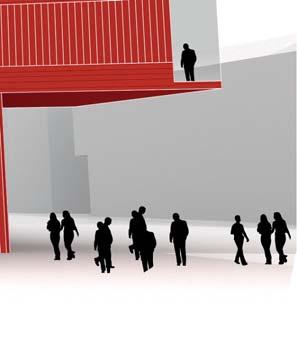

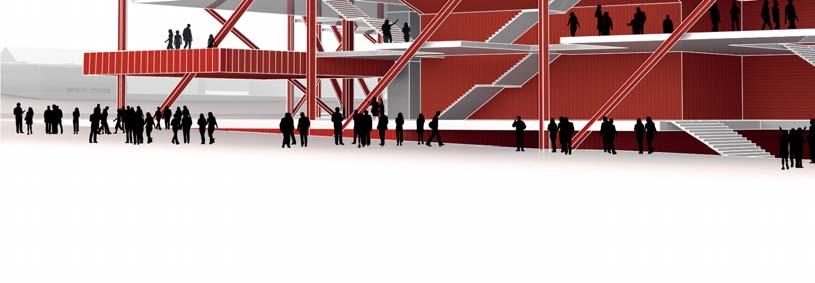

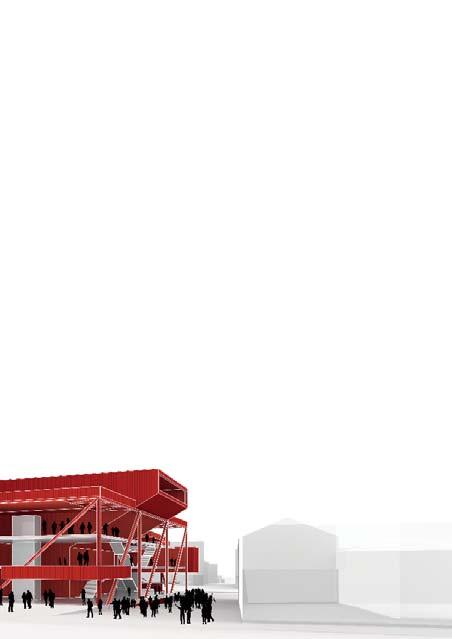

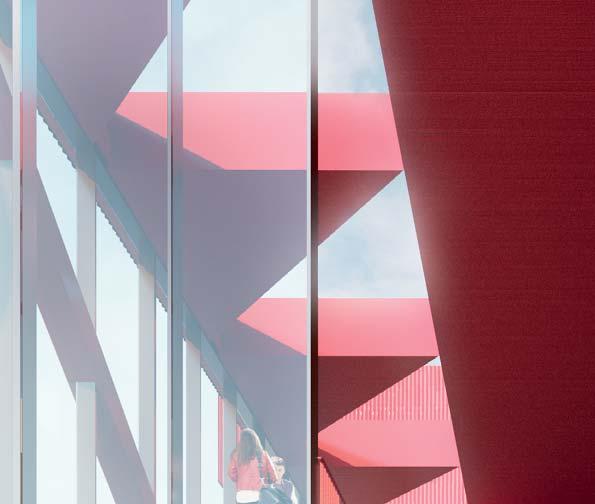

4 17,2 ENTRÉTORG HOTELL/KONF./ KULTURHUS 17,3 17,2 16,7 +16,5 16,7 16,3 16,4 16,6 16,0 16,6 14,8 15,5 15,4 +18,77 ENTRÉTORG / KULTURHUS Torggatan PROMENAD/ CYKELSTRÅK 14,5 SITUATIONSPPLAN 1:400 Vy från Stationsområdet 4 Perspektiv från södra entrén

5 +16,0 +15,5 Torggatan TEKNIK MASK /D /D MUSIKRUM /D /D LOGER FÖR GÄSTER /D UNDRE H VAKTMÄSTERI/STÄD A FÖRRÅD MULTIMEDIA- STUDIO LJUD/LJUS- FÖRRÅD VB-TEATERN ADMIN. YTOR A 14,7 +80,2 +74,2 +69,7 RESTAURANG SPA HÖJBART GOLV H H FÖRRÅD PLAN 1 +65,2 INFO GARDEROB +62,2 TEKNIK +59,2 +56,2 HOTELLRUM HOTELLRUM NEDRE /GARDEROBER NEDRE ENTRÉ +53,2 +50,2 ENTRÉTORG / KULTURHUS +47,2 +44,2 +16,3 +41,2 PLAN + 14,5/14,9 +38,2 +35,2 +32,2 +29,2 LOUNGE KONFERENS KONFERENS KONFERENS ADMIN. FRD. KONTOR KONSTHALL, BIBL. & MAN LOUNGE MAN RECEPTION VAKTMÄSTARE KONSTFÖRRÅD BLACKBOX VAKTMÄSTERI /STÄD KÄLLARE LJUD & LJUS KÄLLARE VB-TEATERN ADMIN. SEKTION A-A 5

6 +16,7 +16,4 B +16,0 +15,5 Torggatan MOTTAGNINGSKÖK AVFALL +16,5 DEKOR 7M HÖJD DEKOR 4m HÖJD +17,3 LASTKAJ BLACK BOX VAKTM./STÄD KONSTFÖRRÅD 14,7 +18,77 HOTELL RECEPTION KLK H REPLOKAL H PLAN 2 BARNAVDELNING BLACK BOX H CAFÉ BAR/CAFÉ ENTRÉTORG / +16,7 B +16,3 KULTURHUS +17,6 PLAN +29,7 ÖVRE ADMINISTRATION +16,3 LYFTBORD O.D. KÄLLARE NEDRE GÄSTLOGER +16,3 SEKTION B-B Flöden, nod 6

7 LUNCHRUM HOTELLPERSONAL HOTELLPERSONAL C +29,2 HOTELLPERSONAL KÖK SYATELJÉ TYST AVDELNING FRD./STÄD H PLAN 3 BLACK BOX MAN KONSTFÖRRÅD H SKELLEFTEÅ KONSTHALL UNDERVISNING TERRASS PLAN / C Funktionsindelning Publika ytor Scen Bibliotek Konst Flexibla ytor +29,7 Gemensamma internytor REPLOKAL ADMIN / FRD. ÖVRE ARBETSPL. Personal Verkstäder / ateljéer Aministration Kök / servering BLACKBOX ARTIST Konferens +15,8 NEDRE / GARDEROB LJUD/LJUS NEDRE GÄSTLOGER +15,8 Hotell Förråd / inlastning SEKTION C-C Teknik 7

8 D H FRD. /D /D /D /D /D ADMINISTRATION LOGER FÖR EGEN PERSONAL FRD./STÄD PERSONAL PERSONAL ÖVRE KONTOR KONSTHALL, MAN, PAUS ADMIN. FRD./KOPIERING H H REPLOKAL PAUS H PLAN D +29,7 LOGER EGEN PERSONAL UNDERVISNING SYATELJÉ HISS BLACK BOX DEKOR- +15,3 FRD. FÖRRÅD KÄLLARE NEDRE LOGER GÄSTER +15,5 Kulturhus Hotell Offentlig Intern SEKTION D-D Fastighetsindelning Offentlig och intern kommunikation 8
