NYA STOCKHOLMSOPERAN ELEVATION A-A 1:800

Transkript

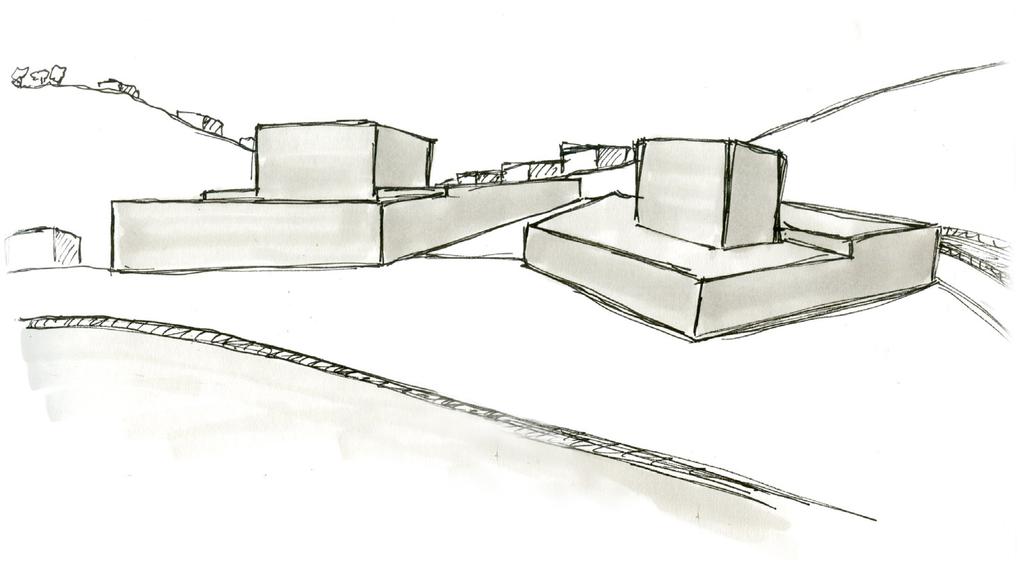

1 NYA STOCKHOLMSOPERAN GRUNDIDÉ Platsen för Stockholms nya Operahus är Stadsgårdskajen. En relativt central plats med utsikt över Gamla Stan, Djurgården och Stockholms inlopp. Jag har valt att placera byggnaden i sänkan nedanför Fåfängan där byggnaden både är synlig och lättillgänglig samt kan bidra till att skapa en mer stadsliknand miljö vid en idag förbipasserande Folkungagatan/Stadsgårdsleden. Byggnaden delas i två volymer med en scen i vardera del. Mellanrummet som uppstår mellan dessa volymer utnyttjas till att förbinda kajen med Folkungagatan - en höjdskillnad på ca åtta meter - med hjälp av trappor och terrasseringar. Dessa terasseringar möjliggör entréer samt i vissa fall ljusinsläpp till rummen under. Här finns också möjlighet till uteserveringar som både kan få utsikt över vattnet och solljus. Tidiga skisser av volym och placering ELEVATION A-A 1:800

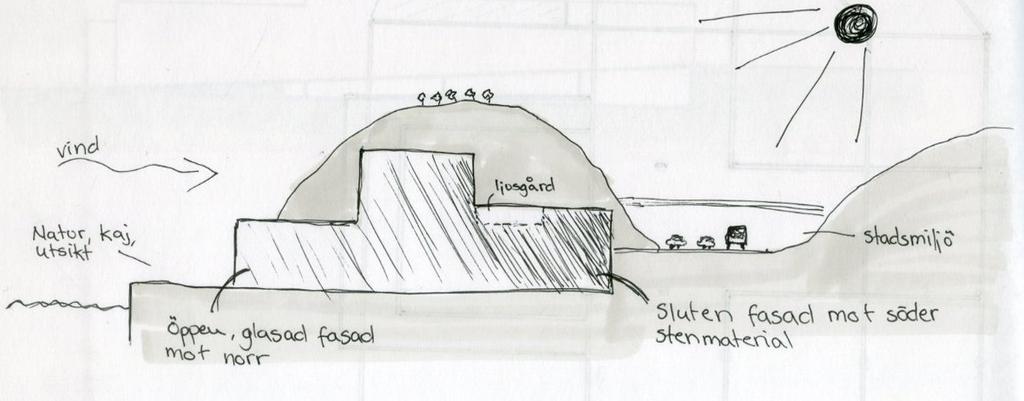

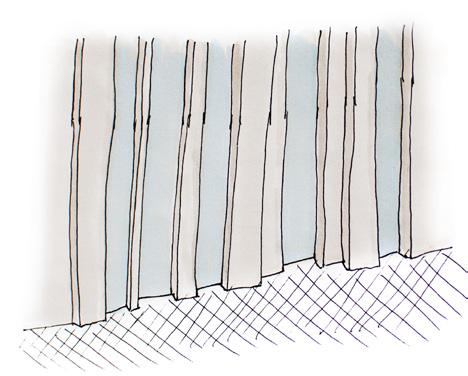

2 SEKTION C-C 1:800 SEKTION D-D 1:800 SITUATIONSPLAN 1: MATERIAL OCH FASAD Byggnadens stomme består av betong. Där spännvidderna är stora - som vid scentornet och auditoriet - kompeletteras betongstommen med ett stålfackverk. Interiört är det synliga materialet till största delen betong, förutom på de platser med högre krav på bra akustisk miljö där materialet istället är trä. Fasaden består av oregelbunden tjocklek där även fönstrenas bredd och avstånd varierar beroende på vilken typ av aktivitet som pågår på insidan. Vid foajén, som är placerad i norrläge, är fönstrena stora medan de på byggnadens södra sida, där administration och repetitionssalar är placerade, är lite smalare och glesare. Fasaden är sedan klädd med någon typ av stenmaterial, liknande skiffer, för att skapa ytterligare variation i de stora fasaderna. +40 FASADSEKTION 1:100

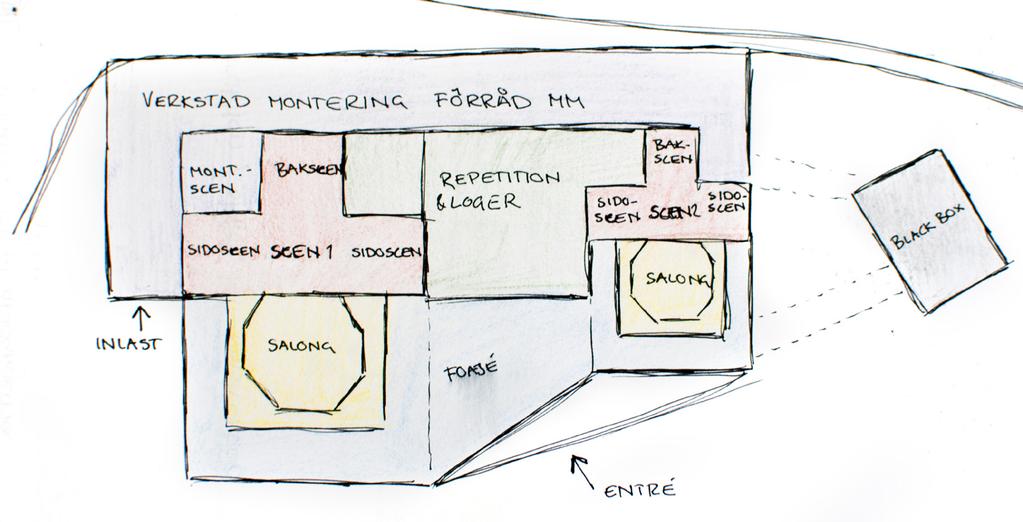

3 PROGRAMINDELNING Trots att de två scenerna är separerade i två volymer binds de ändå samman baktill, under den separerande trappan/rampen. Därför placeras funktioner som verkstäder, montering och förråd i byggnadens bakkant så att de kan försörja båda scenerna samtidigt på ett enkelt sätt. Av samma anledning placeras loger och andra mindre funktioner mellan de två scenerna. Funktioner som inte behöver direkt kontakt med någon av scenerna är placerade på vardera byggnads övervåningar. Repetitionslokaler och övningsrum är placerade på den lite högre byggnaden och administration och personalutrymmen är placerad på den lägre. Experimentscenen ligger lite avsides, ovanpå parkeringsgaraget. Här finns möjlighet att öppna upp mot takterassen som både ligger i ett soligt läge och har utsikt över vattnet. Besökare når scenen genom samma entré som till den lilla scenen medan personal och artister når den från den lilla scenens baksida. SEKTION B-B 1:400

4 PLAN 1:400 B C D B C D SCEN AUDITORUIM 3. INLASTNING & MONTERING 4. VERKSTAD REPETITIONSSAL LOGER & PAUSRUM FÖRRÅD & REKVISITA PUBLIKFOAJÈ GARDEROB RESTAURANG/CAFÈ A 1 KASSA, KONTOR, LAGER 1 PAUSBAR PAUSBUFFÉ 14. EXPERIMENTSCEN 1 ADMINISTRATION & PERSONAL 1 PERSONALMATSAL 1 FRISKVÅRD & GYM 1 MUSIKBIBLIOTEK 1 PARKERINGSHUS A

5 FUNKTIONSDIAGRAM PLAN 0 1:800 PLAN 1: SCENER PUBLIKA YTOR MONTERING & VERKSTÄDER PLAN 1:800 PLAN +14 1:800 FÖRRÅD & REKVISITA REPETITIONS- & ÖVNINGSSALAR LOGER & PAUSRUM ADMINISTRATION & PERSONAL
