Studiepark: Södermalm Study Park: Södermalm. Johan Stockselius. Stefan Petersson. Supervisor. Examiner

Transkript

1 Studiepark: Södermalm Study Park: Södermalm Johan Stockselius Handledare/ Supervisor Examinator/ Examiner Brady Burroughs Stefan Petersson Erik Wingquist Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 31 maj 2017

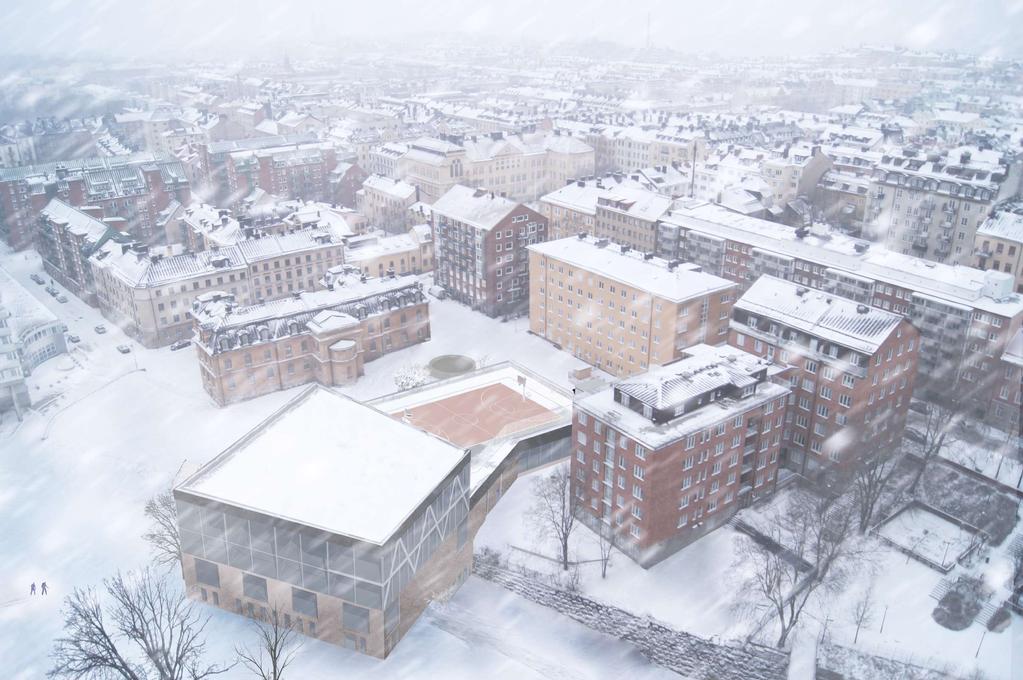

2

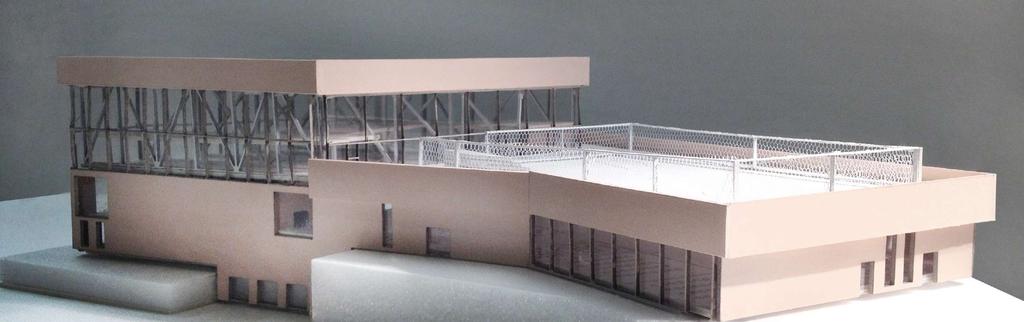

3 Johan Stockselius A31EXA: Examensarbete inom arkitektur Studiepark: Södermalm Fatbursparken, Stockholm Studiepark Studiepark: Södermalm är en byggnad tillägnad vuxenutbildning, belägen i Fatbursparken på Söder i Stockholm. Här hålls dagsoch kvällskurser såväl som seminarier i de många lektionsoch föreläsningssalarna av varierande storlek. En öppenhet präglar byggnaden och de rymliga kommunikationsytorna fyller även funktionen som självstudiesalar för universitets- och högskolestudenter i staden. De två lägre våningarna är tänkta att kunna anpassas till mässhallar vid eventuella större evenemang. I byggnaden finns även studievägledning, konferenssalar, teaterverksamhet, resturang, grupprum, datorsal och projektionssal. Vuxenutbildning Rätten till utbildning är en av våra mest värdefulla och bör vara en självklarhet oberoende av vilket skede i livet man befinner sig i. Statusen på vuxenutbildningar tenderar dock att vara låg i förhållande till andra utbildningsformer och de lokaler där undervisning sker är ofta eftersatta eller förpassade gamla kontorslokaler. Den centralt belägna studieparken med fokus på utbildning för vuxna har möjlighet att bli en viktig symbol för vuxenutbildningen och höja statusen på undervisningsformen. Söders hjärta Rytmen är viktig i Fatbursparken. Fatbursparken utgör idag en viktig passage på Södermalm då den binder samman Södra station med Medborgarplatsen. En strid ström av människor rör sig dagligen längs med Bangårdsgången som löper rakt genom parken. I skuggan av den monumentala Bofills båge och Söder torn blir dock parken en bakgård till den mer folktäta Medborgarplatsen och har under åren blivit förknippat med sociala problem. Vidsträckta ytor utan tydliga funktioner gör parken till ett tomrum. Min ambition har varit att genom den nya studieparken skapa nya rumsligheter och aktivera Fatbursparken för att skapa ett jämnt flöde av människor samt bidra till trygghet för alla som befinner sig på platsen. Tunnlarna Sedan 2009 har en överdäckning av Citybanan ägt rum i Fatbursparken. Större delen av parkens norra sida vilar nu på takbjäklaget till Citybanan och den äldre Stambanan samt en nytillkommen ventilationsbyggnad. På större delen av tomtytan omöjliggörs därför tunga konstruktioner eller konstruktioner som gräver sig under markytan. Min lösningen på detta har varit en lägre huskropp med ett lätt bärande pelarsystem som vilar ovanpå City- och Stambanans spårområde. Utanför spårområdet går byggnaden över i en tvåvåningshög betongkonstruktion som i sin tur bär upp tvåvåningshöga fackverk. Valet av fackverk grundar sig i en önskan att undvika pelare i de stora rymderna på de lägre planen, samt att tillåta de två översta våningarna att kraga tillbaka ut över spårområdet utan att belasta tunnlarna nedanför. Oscar I:s minne Intill den angivna tomtytan ligger idag byggnaden Oscar I:s minne som byggdes 187 Byggnaden är blåklassad av stadsmuseet vilket innebär det högsta skyddet. Tunneln under Södermalm går under byggnaden vilket har krävt avancerade tekniska lösningar för att klara lasterna och inte göra alltför stor åverkan. Byggnaden kommer att restaureras till ursprungligt skick när tunnelbygget är klart. Enligt kandidatuppgiftens utformande kommer byggnaden att omvandlas till en lärandemiljö och samspela med den nybyggda delen. Detta sker genom en ny gårdsbildning mellan Oscar I:s minne och den nya byggnadens norra huskropp som speglar den äldre byggnadens volym. Program Att ta en offentlig yta i anspråk medför ett stort ansvar. Med ambition att ge något tillbaka till de människor redan vistas på platsen görs de lägre våningarna offentliga med tillgång till bland annat utställningshall, resturang och teatersal. Stora föreläsningssalar på markplanet ger möjligheten att öppna upp rummen och använda byggnaden vid evenemang och mässor m.m. Flera av skolans basrum i programmet har tolkats som öppna studiesalar för att försäkra att byggnaden är kontinuerligt aktiv. Björngårdsgatan Fatbursgatan Södra station Högbergsgatan Spårområdesravin Bangårds- gången Bofills båge Söder torn Medborgarplatsen Situationsplan

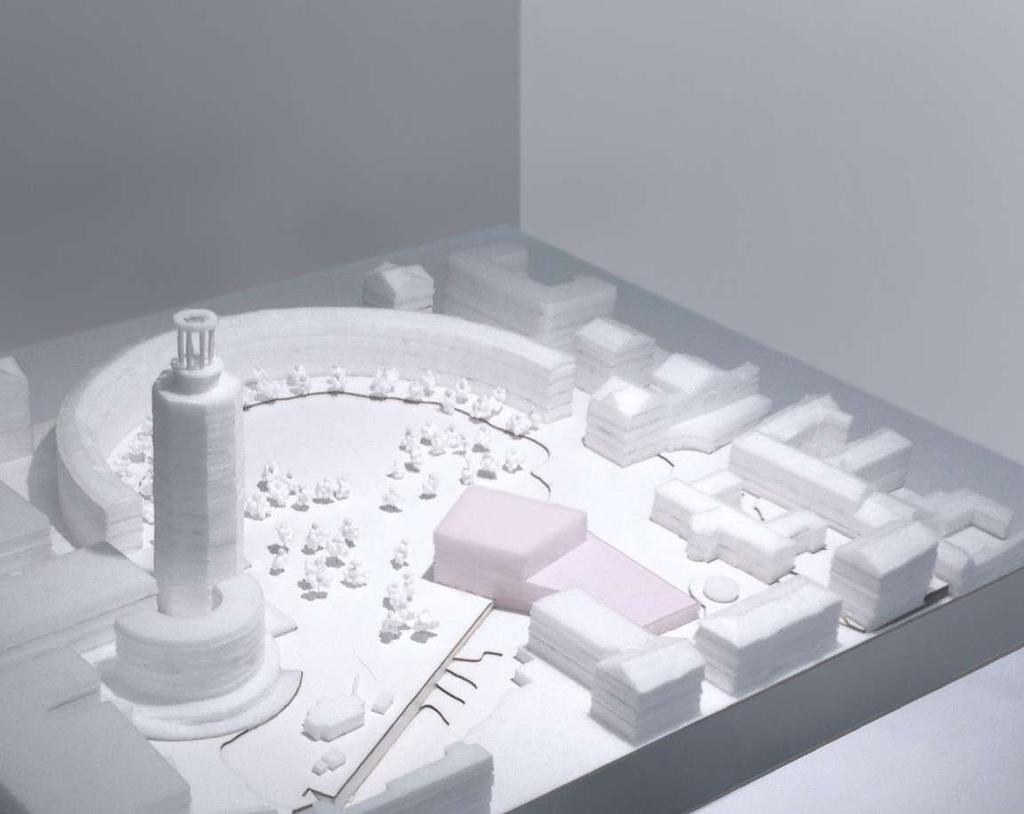

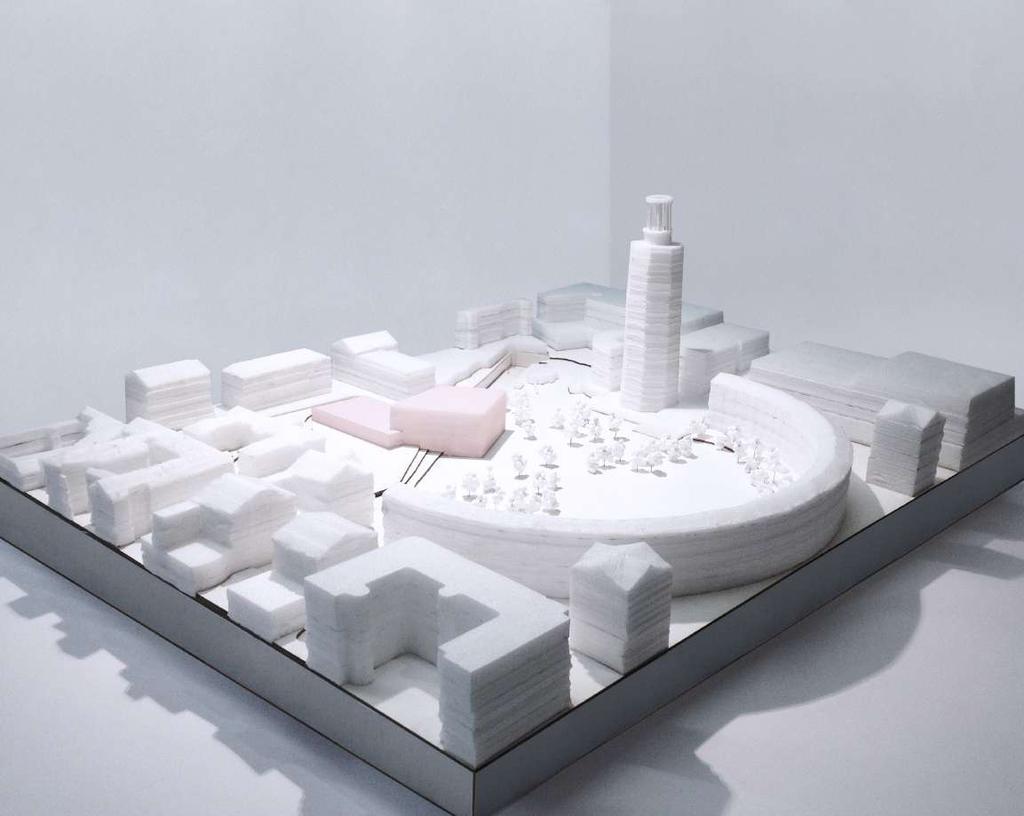

4 Situationsplan + rumslighetsdiagram Maxlast 3000 kg/m²

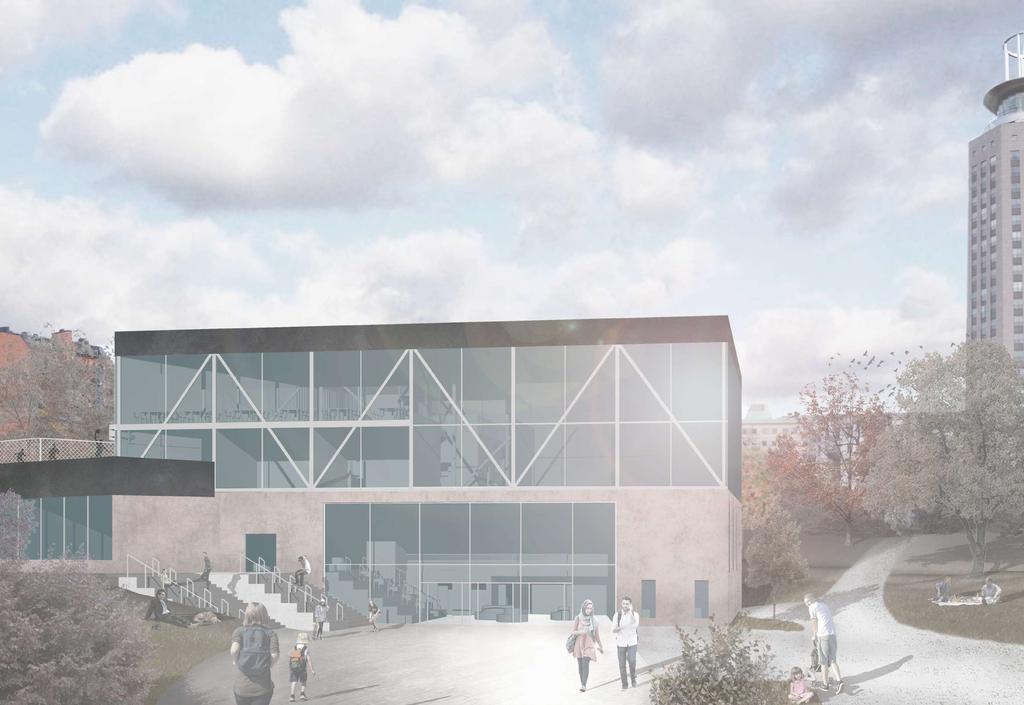

5

6

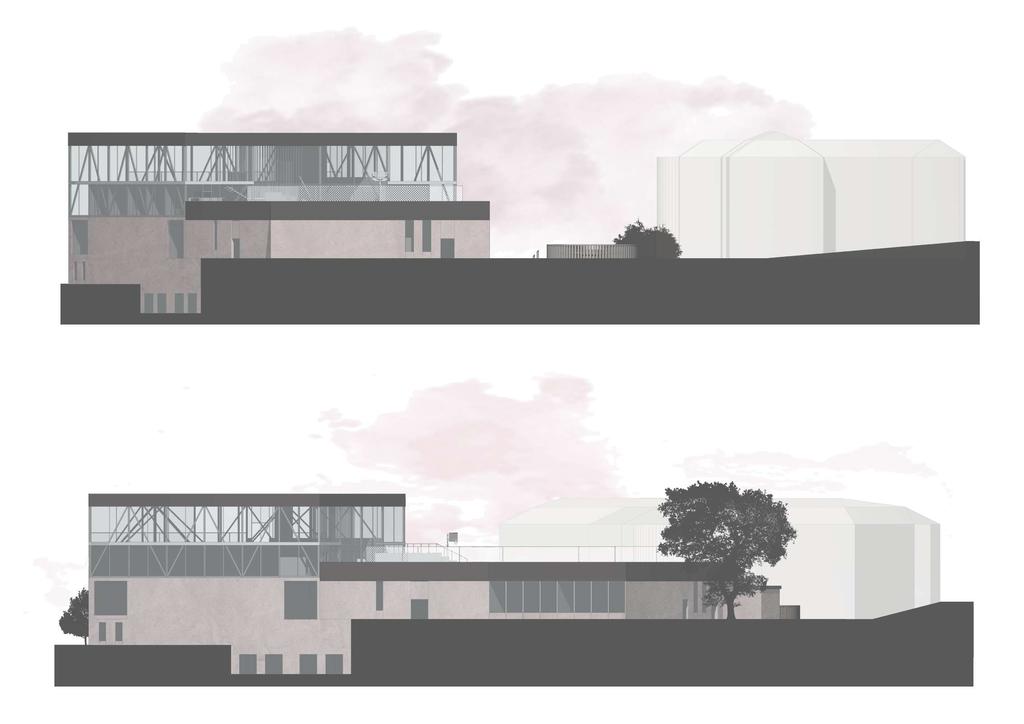

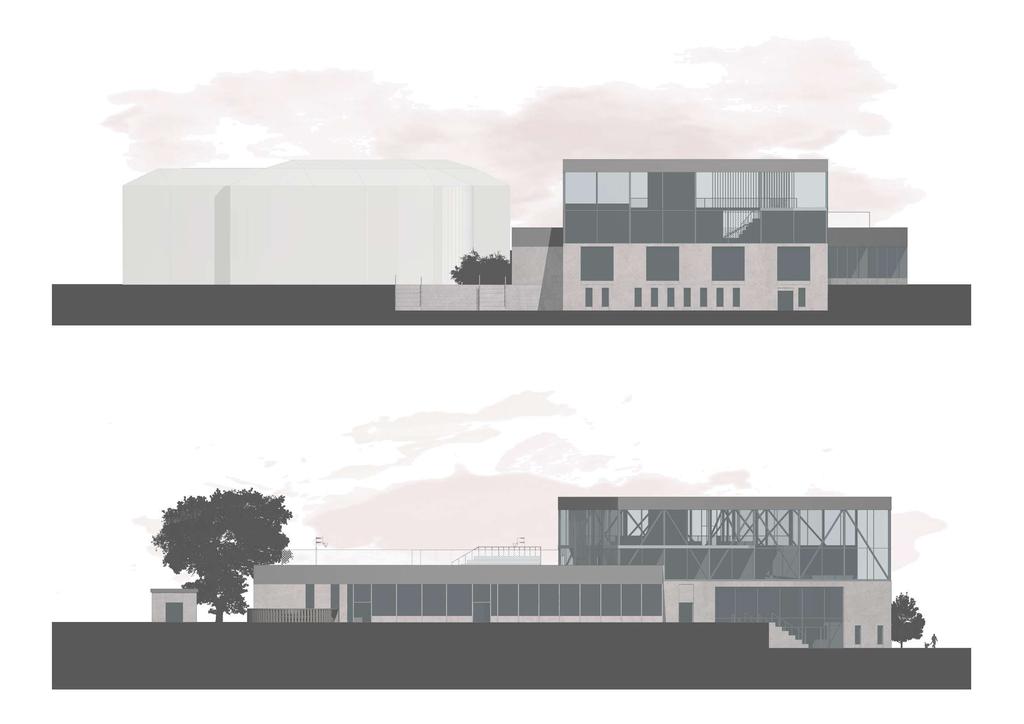

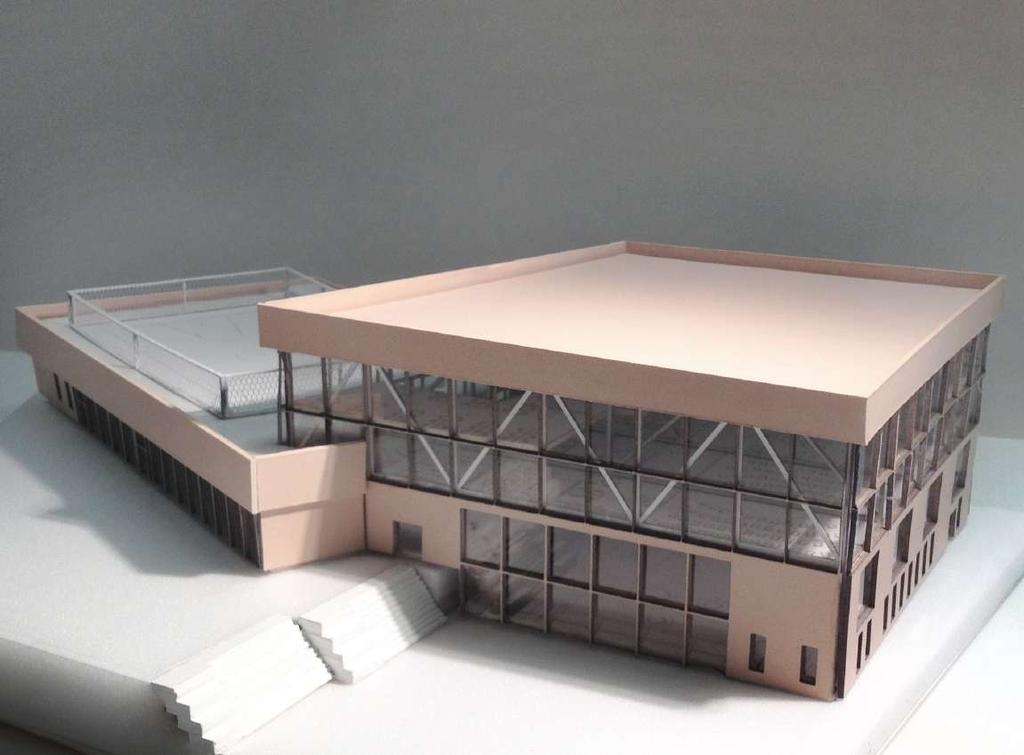

7 Vy från söder Vy från väst

8 Vy från norr Vy från öst

9 Sektion A - A

10 Plan 0 1. Entré 2. Black box-teater Reception 4. Personalrum 5. Studievägledning 6. Datorsal 7. Backstage 8. Loge

11 A. Plan 1 1. Kök Personalrum Lokalvård 4. Servering A. 5. Föreläsningssal Grupprum 7. Projektionssal Konferensrum Utställningsyta 10. Förråd Öppen studiesal Avfallsrum 1 1 Oscar I:s Minne (Administration) Ventilationsbyggnad Spårområdesravin

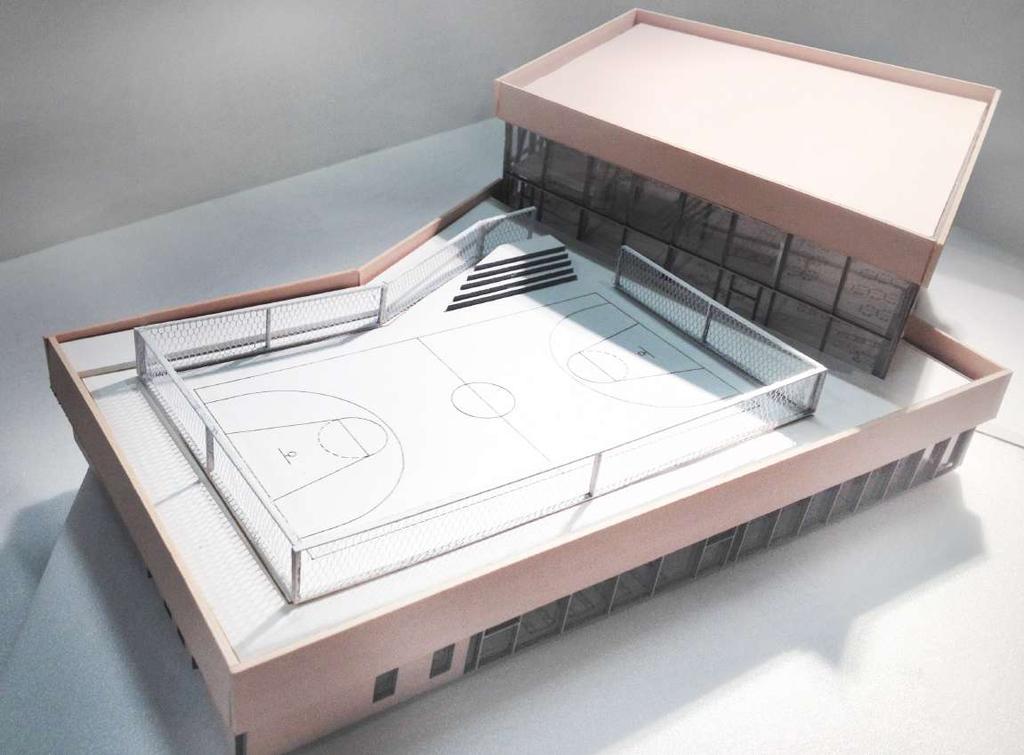

12 Plan 2 1. Basketplan 2. Personalrum Lektionssal 4. Föreläsningssal 5. Omklädningsrum 6. Lokalvård 7. Förråd 8. Grupprum Öppen studiesal

13 Plan 3 1. Avskild studiesal 2. Lokalvård Öppen studiesal 2. 1.

14 Sedum/jordmån 40 mm Bitumenmatta 3 % 3 % Isolering 300 mm Skuren isolering mm Utvändig plåt Träullit ljudisolering Stålbalk 200 x 200 mm TT-element 240/40 3-skiktigt fasadglas Pågjutning 60 mm Ytskikt 20 mm Asfalt Gummimatta Betong 40 mm Betong 200mm Isolering 100 mm Vibrationsisolator 1 % Citybanan Stambanan Grundmur 300mm Tekniskt snitt: Sektion A-A Värmeisolering 300mm Pågjutning 20 mm Tekniskt snitt: Detaljer Distansmaterial Betongplatta Värmeisolering 300mm Dränerande och kapilärrytande skikt
