1 Lärosektor Fatburen Examensarbete Fatburen Educational Sector Degree Project August Persson Handledare/ Supervisor Examinator/ Examiner Stefan Petersson, Brady Burroughs Erik Wingquist Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 23 maj 2017

2

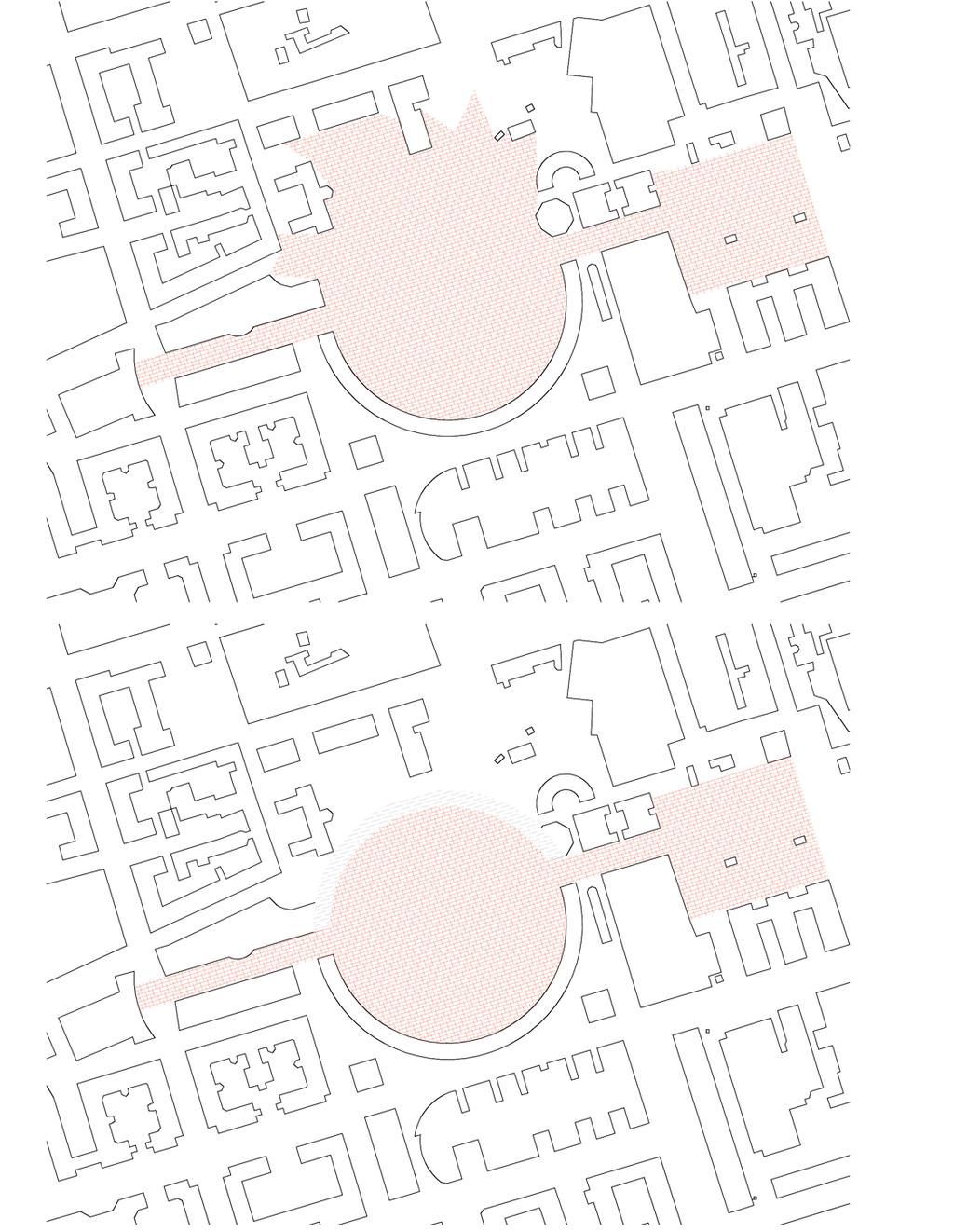

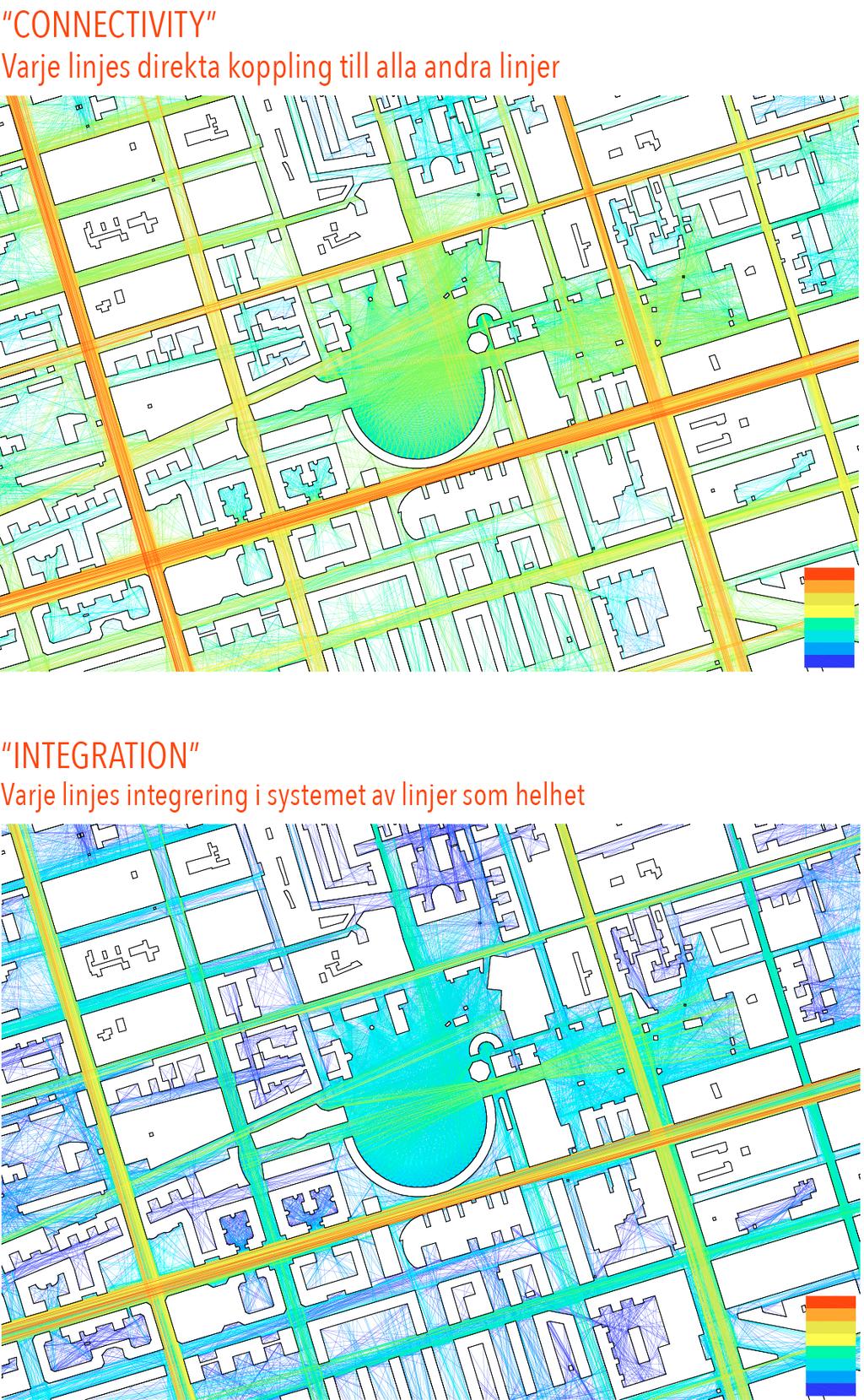

3 En komplex tomt Att framställa ett förslag för ett Komvux i Fatbursparken på Södermalm i Stockholm är en utmaning. Detta är en tomt placerad mitt i mötet mellan flertalet skalor och stilar. En delikat och central urban kontext som domineras av Ricardo Bofills postmodernistiska bostadspalats men som också är välkänd för sin problematik kring att vara en plats för droghandel och för sin vida och oklara grönyta. Platsen och parken är oerhört välintegrerade i övriga staden (fig. 1) men uppfattas ändå på många vis som en baksida en plats att passera, men inte att uppehålla sig på. Tekniska aspekter De tekniska förutsättningarna kring tomten har till mångt och mycket fått diktera utformningen. Hela tomten undermineras utav den nybyggda citybanans och stambanans tunnlar. Var man kan ta ner laster har fått avgöra volymernas placering liksom våningsantal och materialval. Sekvenser i staden Jag har velat laga platsen genom att tydligare definiera den rumsliga sekvensen (fig. 2) som kan sägas vara torg passage torg passage från Medborgarplatsen och dess tunnelbanestation i öst, till Södra Stations pendeltågsperronger i väst. I nuläget är sammanhanget kring Fatbursparken väldigt oklart (fig. 3). Sydsidan definieras av Bofills symmetriska och tydliga grepp medan norrsidan är som odefinierad och uppluckrad både i stilar och tydliga rumsligheter. Oscar Is Minne I uppgiften har ingått att skapa en byggnad som också relaterar till framförallt en viss annan byggnad på tomten. Byggnaden heter Oscar Is Minne och uppfördes 1870 som ett änkehem för de mindre bemedlade kvinnorna från den högre ståndsklassen. Byggnaden är i dagsläget blåklassad och får således inte utföras ingrepp på. I det tilldelade programmet så står skrivet att Oscars minne kommer inhysa Komvuxets administration. Jag vill framhäva kopplingen mellan mitt tillägg och Oscars minne genom att skapa en tydlig sträckning mellan huvudstråket i Fatburen och Oscars minne, rakt igenom mitt tillägg. Kopplingen görs tydlig också av att byggnaden placerar sig så nära Oscars minne som jag funnit möjligt. I och med tunnlarna under tomten så placerar sig merparten av byggnaden utanför tunnlarna. En utkragning över dessa möjliggörs utav den våningshöga fackverkskonstruktionen. Läromiljön och en rumslighet med identitet Vad gäller läromiljön så har mitt mål varit att skapa rumsligheter vilka tillåter att däri vistas vuxna som studerar grundskole- och gymnasieämnen, men utan att dessa vuxna påminns om att de enligt samhällsormen misslyckats med att läsa eller klara kurserna i den ålder då det borde ha gjorts. I sökandet efter vad dessa rum skulle kunna vara så har frågor om informella läromiljöer och space syntax funnits med i arbetet. Byggnaden är uppdelad i tre plan, där de två första är publika och semi-publika och kretsar kring livet mellan fackverken samt relationen till parkmiljön framför huset på plan ett och gårdsmiljön bakom huset på plan 2. Det tredje planet består av konventionella klassrum för studier, seminarier, grupparbeten och föreläsningar. På detta översta planet så är tanken att endast undervisning ska ske och därför återfinns inga ytor att uppehålla sig på och korridorerna är smala. Före och efter föreläsning så tvingas man således ner till det gemensamma semipublika planet för att umgås, luncha eller läsa läxor. Denna dualitet skapar en byggnad vilken fyller sin funktion genom att tillhandahålla stora rumsliga och organisatoriska kontraster. Plan två, som helt domineras av de röda fackverken blir en signaturplats både för de på skolan och de i staden. Tanken och förhoppningen är att byggnaden genom sin starka karaktär, upplevs som en neutral plats för vuxna att ta ikapp missade kurser från grundskola och gymnasium på. A complex plot Making a proposal for a Komvux building located in Fatbursparken on Södermalm in Stockholm, is a challenge. This plot is located in the midst of were a multitude of scales and styles converge, a delicate and central urban context well known for it s postmodern housing palace by Ricardo Bofill, but also infamous for its problems with drug dealing and its ambiguous green space in front of Bofill s housing complex. The park is very well integrated in the urban fabric, but still somehow, perceived as a backyard and space to pass by, not to stay in. Technical aspects The technical premises for the project couldn t be neglected now the tunnels of the just finished Citybanan and the mainline, passes right beneath the plot. The possible load bearing zones have dictated the premises for this project when it comes to placement, the amount of floors and choice of construction and materials. Sequences in the city I ve wanted to mend the park by trying to fulfil the geometry and the sequence of rooms that is experienced when walking the passage between the metro station Medborgarplatsen and the commuter train station Södra Station. By doing this, creating a more clearly defined spatial experience when passing through the park. Oscar Is Minne The structure is also supposed to relate to a certain structure on the plot. Oscar Is Minne is a former Home for the widowed of the less well-to-do from the higher classes, built during the end of the 1900th century. The building is marked as class blue notable building, which means it s to be preserved in its original shape even though its use will change over time and can t be altered with. In this project the use of the building is assumed to be administration for the Komvux. I want put on display the connection between this renowned building and my addition by letting them get as close as possible to each other. A framework structure is therefore used to reach for Oscar Is Minne s southern wing entrance without placing load on top of the tunnels. The cantilever effect keeps it afloat above the surface. Learning environment and a space with identity When it comes to the learning environment, I ve tried to create a building that allows for grown ups to come and study on a highschool level without making them feel like they ve failed earlier in life. Trying to achieve this has raised questions about informal spaces for studying as well as space syntax. The building is divided into three floors were the first two floors are public or semi public, dominated by the life in between the red framework. The third floor consists of conventional class rooms that allows for conventional lectures and seminars led by teachers. The narrow corridors and the lack of space for just hanging out, forces students to move down on the second floor, where they meet to study, relax and have lunch or coffee. This duality creates a building that fills its purpose by providing contrasts in space and organisation of the program. The red framework floor becomes a signature space both within the city as well as a signature space within the school. The ambition is that the feeling of this being an unique space with a clearly defined character, trumps the notion of it being a space for adults to study high school courses.

4 fig. 3 fig. 1 fig. 2
