Mariagårdstäppan Examensarbete Mariagårdstäppan Degree Project. Lovisa Cargelius. Ori Merom, Maria Papafingos. Supervisor.

Transkript

1 Mariagårdstäppan Examensarbete Mariagårdstäppan Degree Project Lovisa Cargelius Handledare/ Supervisor Examinator/ Examiner Ori Merom, Maria Papafingos Erik Wingquist Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 30 maj 2017

2 Mariagårdsbiblioteket Oscar den I:s minne, anno 1873, blåklassad, lokalerna används till bibliotek Terassparken Gräsbevuxen terass för rekreation Gårdsrummet Offentligt gårdsrum Stora huset Byggnad om 4 våningar som rymmer lärosalar för komvux, konferenslokaler och restaurang Fatbursparken Medborgarplatsen Caféhuset Byggnad om en våning som rymmer café, bokhandel och mötesplatser

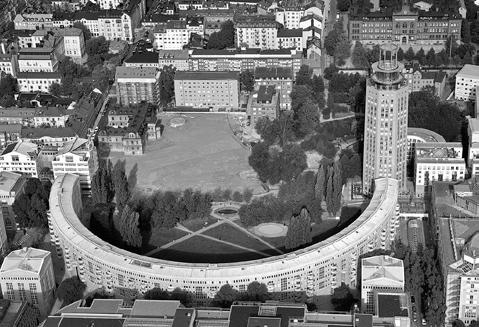

3 Platsen Området kring Fatburen har under årens lopp genomgått många förändringar; från stinkande träsk under 1700,-och 1800-talet, till otillgänglig bangård under 1900-talet. Sen kom postmodernismens framtåg med sin monumentalitet, och nu står området än en gång inför förändringar i samband med Citybanans byggande. Området präglas av en pluralitet av byggnadsstilar; allt ifrån gamla fabriksbyggnader från 1600-tal, malmgårdar från 1700-talet, släta funkisfasader och Ricardo Bofills storskaliga bostadsområde, allt i hög grad tidsenligt. Det konstanta flödet av människor som rör sig mellan Södra station och Medborgarplatsen bidrar till aktivitet på platsen, men få stannar kvar, eftersom platsen saknar en självklar mötespunkt. Området räknas även till en av innerstadens mest otrygga platser nattetid. Tomten som ska bebyggas kallas för Mariagårdstäppan och tillhör fastigheten Stiftelsen 1, där Oscar den I:s minne står, en palatsliknande stenbyggnad anno Tomten har sedan 2006 varit en avspärrad byggarbetsplats, och jag tror många stockholmare har föga minnen av vad som försiggick på platsen innan. Lite av ett blank papper. Jag har själv pendlat till och från Södra station under många års tid, och rört mig mycket i området, men aldrig lagd märke till Oscar den I:s minne, dels på grund av avspärrningarna i samband med Citybanan, men även på grund av de omkringliggande byggnadernas storlek: det mycket uppseendeväckande bostadspalatset Bofills Båge, och den 24 våningar höga Södertorn. Det är med detta sagd en svår utmaning att göra någonting djärvt i ett redan så djärvt område. Flygfoto över Fatbursområdet och Mariagårdstäppan under Citybanans byggande Flygfoto över platsen idag

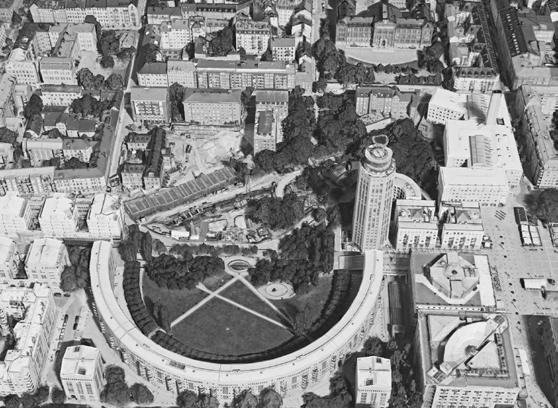

4 Diagram som visar pluraliteten i området i form av byggnadsstilar, samt grönområden och tomtgräns Grönområden Promenadstråk Cykelväg Utryckningsväg Tomtgräns Tidigare byggarbetsplats Diagram som visar flöden genom Fatbursparken samt det område som varit avspärrat i samband med byggandet av Citybanan från 2008 fram tills idag atan g ergs Högb Björn 1. n sgata gård 3. an gat urs Fatb Flöden till, genom, samt från tillägg Tomtgräns Entréer Möjlig plats för tillägg Diagram som visar var på tomten det nya tillägget kan tänkas placeras samt flöden och entrér till och från tillägget Illustration av Oscar I:s minne och dess intilliggande byggnaderna i postmodernistsisk storskalighet 1. Bofills Båge 2. Kv. Fatburen övre 3. Oscar den I:s minne 4. Södertorn

5 Maria Magdalena Mariatorget T J. H. Romans park T Björns trädgård Medborgarplatsen J Fatbursparken Situationsplan 1:2000

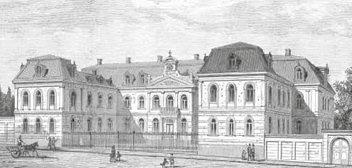

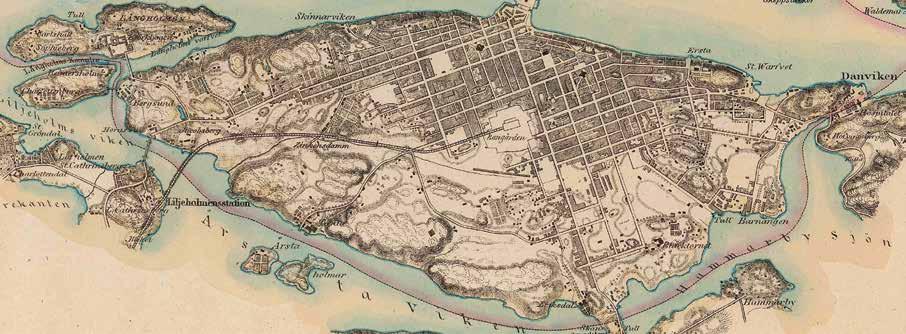

6 Historian Den sjö som tidigare hittades på platsen, Fatburssjön, torrlades i samband med järnvägsbyggandet och anläggandet av Södra Station 1858, men området har varit bebott och bebyggt längre än så. Under 16,- 17,- och 1800-talet fanns i trakten repslagarbanor, olika sorters verkstäder, kålgårdar och odlingsmark. Karaktäristiskt för bebyggelsen kring Fatburssjön efter stadsplaneregleringen (1644) var den stora sociala variation mellan tomtägarna. De enorma trädgårdstomterna som sträckte sig ända från Götgatan utgjorde sommarhus för förmögna borgare, medan de intilliggande kåkarna tillhörde de allra fattigaste samhällsklasserna. Ett fåtal av dessa gårdar blev under slutet av 1600-talet bebyggda med palatsliknande byggnader, ett kvarstående exempel är Lillienhoffska palatset vid Medborgarplatsen. Dessa gårdar är vad vi idag kallas malmgårdar. Bebyggelsen på malmgårdarna varierade från enkla trähus till ståtliga stenhus, men det malmgårdarna hade gemensamt var gårdsrummet mellan huskropparna som gav upphov till en trädgård. De stora tomterna hade oftast plats för handelsträdgård, boskapsskötsel, visthusbodar, stall och tjänstebostäder. Många lät uppföra orangerier för att kunna odla året runt, och även lusthus för att kunna njuta av trädgården. De flesta malmgårdar uppfördes på Södermalm, och än idag står många av dem kvar, oftast berövat sitt gårdsrum och sin prunkande trädgård. Etsning av Oscar den I:s minnne, 1875 År 1875 stod Oscar den I:s minne klart, ritad av Per Ulrik Stenhammar, initierad av änkedrottning Josefina. Byggnaden skulle tjäna som ett vårdhem för sjuka och fattiga kvinnor ur ståndsklassen. Vårdstiftelsen fanns kvar i huset ända in på 1950-talet, därefter följde en ombyggnad för att tjäna diverse sjukvårdsanstalter. Huset har av Stockholms stadsmuseum blivit blåklassat vilket är den högsta klassningen, och efter Citybanans färdigställande ska byggnaden återställas till sitt ursprungliga skick. Oscar den I:s minne och Mariagårdstäppan har aldrig riktigt lyckats bli en del av Fatbursområdet, innan Södrastationsområdets uppförande gick järnvägsspåren precis intill byggnadens norra flygel och skapade en tydlig barriär, och Mariagårdstäppan som parkområde integrerades aldrig med Fatbursparken, trots dess geografiska närhet. Det har lagds ned otroligt mycket tid, kompetens och kapital för att rädda Oscar den I:s minne från att kollapsa under Citybanans byggande, och nu när Mariagårdstäppan ska bebyggas, hur kan man lyfta fram denna vackra stenbyggnaden på bästa sätt? Karta över Södermalm från Kartan visar var alla Södermalms malmgårdar en gång i tiden legat, många finns kvar än idag Planritning över Oxenstiernas malmgård Kristinehovs malmgård Wirwaschs malmgård

7 Placeringen & gårdsrummet Med historian som redskap vill jag på Mariagårdstäppan skapa ett tillägg som på bästa sätt lyfter fram platsen, med hänsyn till det förflutna och dagens behov. Tillägget ska rymma utbildningslokaler för komvuxverksamhet, konferenslokaler samt servering. Med malmgården som inspiration vill jag på Mariagårdstäppan skapa ett gårdsrum, där Oscar den I:s minnes vackra östfasad verkar som fond mot gårdens grönska. På så sätt integreras 1800-tals palatset naturligt i arkitekturen utan att ingrepp på byggnaden behöver göras. Tilläggets huvudbyggnad placeras i liv med Oscar den I:s minne för att skapa den symmetri som oftast fanns på malmgårdarna, och huvudingången placeras i mitten av byggnaden så att besökarna får uppleva gårdsrummet. Programmets mindre byggnad, Caféhuset, placeras så att gårdsrummet innesluts, men en nyfikenhetsskapande glipa mellan de båda husen bevaras och fungerar som en av gårdsrummets entréer. Landskapets naturliga höjdskillnader gör så att hela gården ligger nästan tre meter ovanför Fatbursparken. Mariagårdstäppan kan nås via ytterligare två entréer, en tillgänglighetsanpassad entré från Fatbursgatan, samt en asfalterad väg från Björngårdsgatan. Citybanans ventilationstrumma har integrerats i landskapet och gett upphov till en trappa som leder en ned till gården, samt cykelparkering. Byggnadernas entréplan är till stor del offentliga och har stora glaspartier som vetter mot gården. Med lite fantasi kan detta symbolisera malmgårdarnas orangerier och lusthus, där gårdsrummet och dess fond kan avnjutas året om. +0, Sektion genom gårdsrum

8 Mariagårdstäppan Björngårdsgatan Fatbursgatan Situationsplan 1:400

9 Föreläsningssal, ca 120 pers. Förråd 40m 2 Studievägledning Vaktmästeri Datorsal Reception Lokalvård Soprum Förråd/omkl. restaurang Kök Matsal, restaurang Huvudentré Bokhandel Mötesrum Café 15 +0,9 Entréplan

10 , Lärosal, ca 45 pers. Personalrum Lärosal, ca 32 pers. Lärosal, ca 16 pers. Lokalvård Förråd 10m 2 Lärosal, ca 20 pers. Lunchrum Lärosal, ca 16 pers. Grupprum Lärosal, ca20 pers. Lärosal, ca 32 pers Plan 1-3 1:200

11 4 +14, Konferenssal 240m 2 Terass Förråd med pentry 65m 2 Lokalvård Grupprum 20m 2 Mötesrum 45m 2 Lounge Plan 4 1:200

12 Innifrån-ut: 120 KL-trä 0,2 byggfolie 170 isolering 50 Västkustskiva Takpapp Falsad plåt, svart Luftspalt Innifrån-ut: 15 gipsskiva 120 KL-trä 0,2 byggfolie 170 isolering 50 Västkustskiva Vindskyddsväv 28x95 stående läkt S600 Fasadbeklädnad Fasadskydd, bockad plåt Inbyggd hängränna, bockad plåt Nedifrån-upp: 221 KL-skiva Sylodyn 100 isolering, 95 golvreglar 22 golvspånskiva Stegljudsmatta 22 golvspånskiva 14 parkett Syllisolering 14 parkett 22 golvspånskiva Stegljudsmatta Undergolv Betongplatta Vattenavledning färgad betong Marksten Sand Isolering Kapillärbrytande skikt Tekniskt sektionsperspektiv

13 Sydfasad 1:100

14 Interiört perspektiv, vy över gårdsrummet

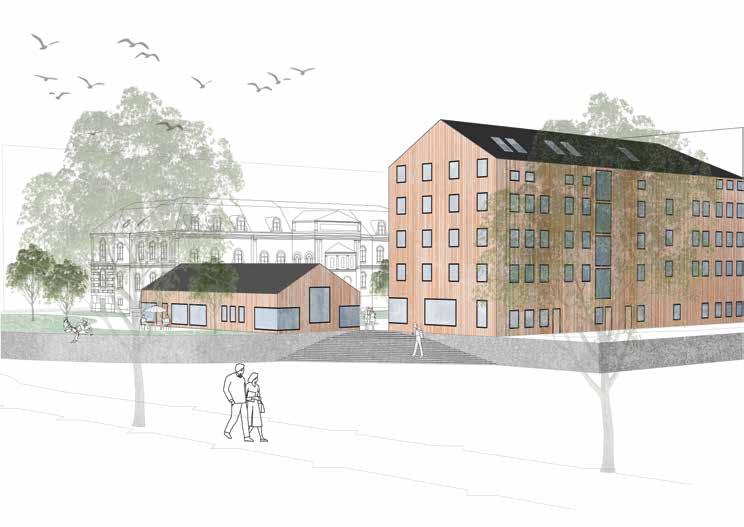

15 Exteriört perspektiv

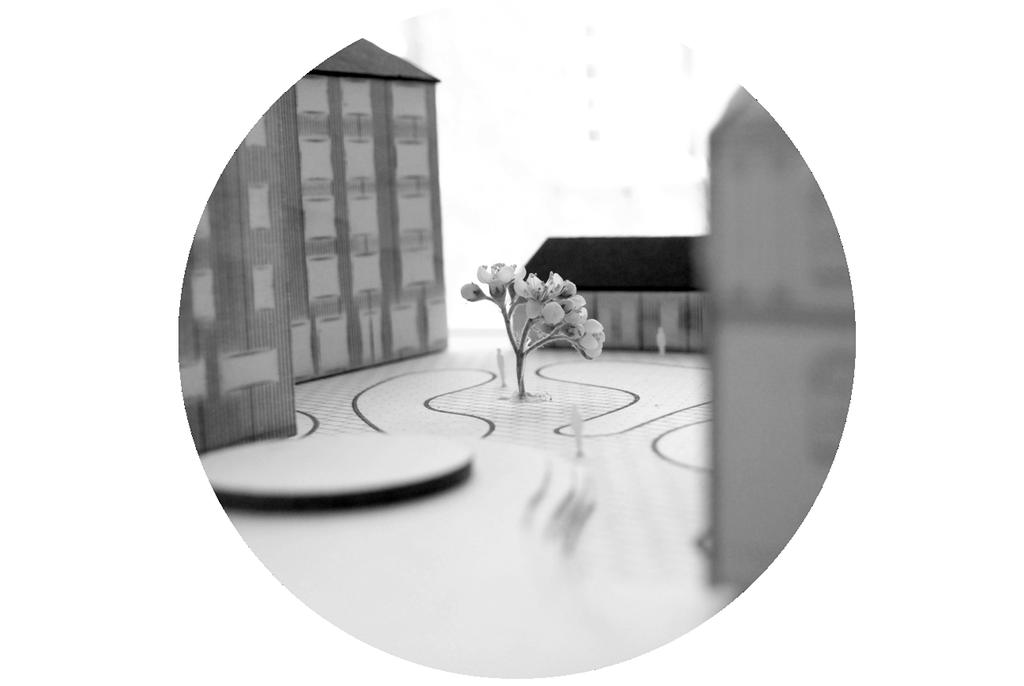

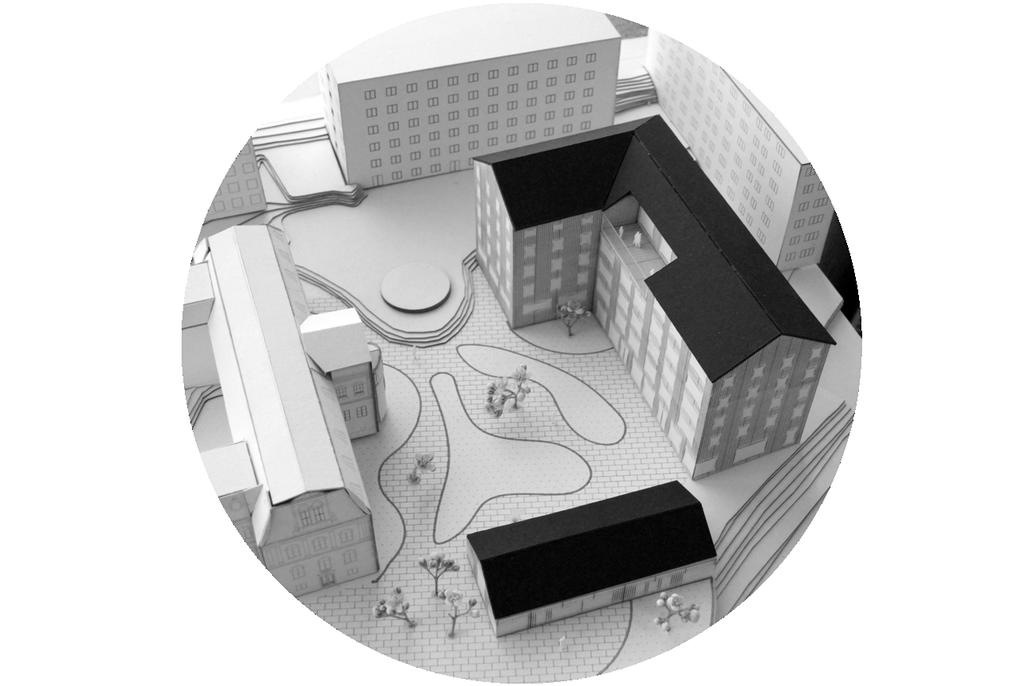

16 Fotografi av platsmodell

17 Gårdsrummet

18 Entréen
