OK IDOK I A RK ITEK TE R KOLGÅRDEN 12

Transkript

1 OK IDOK I A RK ITEK TE R

2 IDÉ I vår vision av Kolgården 12 kombineras ett modernt arkitektoniskt grepp med kvalitativa bostäder vars detaljer har en tydlig förankring i den lokala byggnadstraditionen. Den gotländska ladan, kalkputsfasaden och korsvirkesgaveln, har alla varit ledord genom processen. Vi har tillvaratagit och förstärkt de befintliga gröna kvalitéerna i området och integrerat dessa med våra bostäder. De befintliga naturvärdena tillsammans med vårat tillägg kommer ha goda förutsättningar att skapa en trygg och bra boendemiljö i det nya A7-området. BOENDET Förslaget innebär en smal lamell i två och ett halvt plan med ett brant sluttande sadeltak. Huset består av sammanlagt tolv lägenheter, samtliga genomgående på 2 rok respektive 2,5 rok. Bostäderna nås via en genomtänkt entrébalkongslösning i söder som erbjuder samtliga lägenheter en kvalitativ uteplats med ljus och grönska. Andra våningen innehåller loftlägenheter med 2,5 rok, där vardagsrum och kök har en extra takhöjd upp till nock. De sociala ytorna är placerade mot entrébalkongen i söder och en kärna i mitten bestående av badrum och förråd avgränsar sovrummet i norr. Varje lägenhet får en djup fönsternisch mot entrébalkongen i syd, denna kan fungera som en sittbänk, hylla eller odlingsyta och ger byggnaden en stark karaktär. TRÄDGÅRDEN Bostäderna angörs från Kolgårdsgatan där både bilparkering med elstolpe samt cykelparkering finns placerade. Framför huvudbyggnaden i anslutning mot gatan finns en mindre byggnad innehållande miljörum samt barnvagnsförråd. På den nordvästra delen av tomten är husets gemensamma trädgård, med vegetation inspirerad och hämtad från den gotländska ängen. Här finns även extra cykelparkeringar för de boende. Tanken är att man rör sig på hårdgjorda ytor av kalkstensplattor längs med huset. Vid husets entrésida finns ytor av vitt grus som bidrar till en variation i landskapet samtidigt som det reflekterar ljus. Murgröna och andra växter klättrar längs med räcken och gavelfasader och förstärker på så sätt sambandet mellan hus och trädgård. Gotländskt lanskap Kalkputs Gotlänsk lada Korsvirkesfasad

3 SITUATIONSPLAN M5 6. M3 3. M M1 M M4 1. ENTRÉBALKONG 2. ENTRÉ MILJÖRUM 3. ENTRÉ BARNVAGNFRD 4. BILPARKERING 8 ST 5. CYKEL-P 10 ST 6. CYKEL-P 14 ST 7. PLATS FÖR EV. FRAMTIDA HISSLÖSNING MARK M1 M2 M3 M4 M5 KALKSTENSPLATTOR VITT SMÅGRUS GRÄSÄNG ASFALT KALKSTENSMUR

4 ENTRÉPLAN

5 PLAN 1

6 PLAN 2

7 SEKTION YTSAMMANSTÄLLNING BOA BTA Entréplan 300 m m 2 Plan m m 2 Plan m m 2 TOTAL: 714 m m 2 ANTAL LÄGENHETER 2 rok 2,5 rok Entréplan 6 st Plan 1&2 6 st

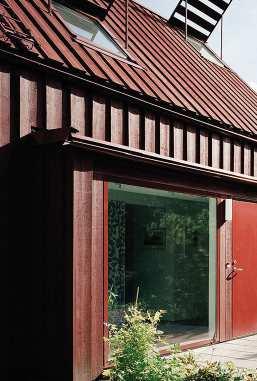

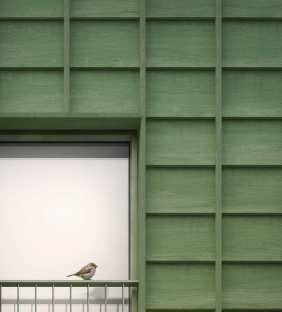

8 GESTALTNING FASAD OCH MATERIALITET Gavlarna på huset har ett ytskikt av kalkputs i ljusgrå nyans. Utanpå fasaden spänns ett vajersystem i ett rutnätsmönster, på detta kommer den gotländska landskapsblomman murgröna klättra. De längsgående fasaderna mot norr och syd består av en grov lockläcktpanel i grön kulör, denna panel fortsätter upp på taket på båsa sidor. Fönster i träfasaden får en djup exteriör smyg som skapar ett fint skuggspel i fasaden. Dörrar och fönsterkarmar får en grön kulör lik fasad. Entrébalkongen bärs upp av träpelare, räcket vid trappa och på plan 2 kommer vara vitt Gunnebostängsel, även längs med detta klättrar murgrönan. Komplementbyggnaden kommer även den få en lockläcktpanel i grönt, detta för att få ett väl sammanhållet kvarter. STOMME/SYSTEM Stommen kommer bestå av gavelväggar och lägenhetsavskiljande väggar i betong, övriga ytterväggar kommer vara utfackningsväggar med plåtreglar. Entréplan blir betongplatta på mark och de övre bjälklagen blir filigran med pågjuten betong. LANDSKAP Marken kring huset kommer till största delen bestå av grön äng. Lägenheterna på entréplan får en egen uteplats med trall. I norr längs med tomtgränsen kommer en låg mur i kalksten skilja allmänningen från bostäderna. Kalkstensplattor och grus anläggs på den södra delen av tomten mot Kolgårdsgatan. Två barrträd planteras på tomten, ett i syd och ett i norr vid cykelparkeringen. Parkeringsplatserna får en asfaltsbeläggning lik gatan. Cykelparkeringen anläggs längs med en låg kalkstensmur som fungerar som en sittyta för de boende. Grön kulör Vajersystem Entrébalkong med träinslag Lockläcktpanel fasad och tak Grov fönstersmyg Kalkstensplattor och vitt grus

9 FASADER FASAD MOT SYD TAK OCH FASAD I GROV LOCKLÄCKT- PANEL, KULÖR GRÖN. FASAD MOT VÄST FASAD I GRÅVIT KALKPUTS MED UTANPÅ- LIGGANDE VAJERSYSTEM FÖR VEGETATION. FÖNSTER MED DJUP SMYG I KULÖR LIK FASAD. FÖNSTER I KULÖR LIK FASAD. GROV LOCKLÄCKTPANEL, KULÖR GRÖN. TAK OCH FASAD I GROV LOCKLÄCKT- PANEL, KULÖR GRÖN. FASAD MOT NORR FASAD MOT ÖST FASAD I GRÅVIT KALKPUTS MED UTANPÅ- LIGGANDE VAJERSYSTEM FÖR VEGETATION. FÖNSTER OCH FÖNSTER- DÖRR MED DJUP SMYG I KULÖR LIK FASAD.

10 FASADILLUSTRATION FASAD MOT SYD

11 FASADILLUSTRATION FASAD MOT NORR FASAD MOT NORR

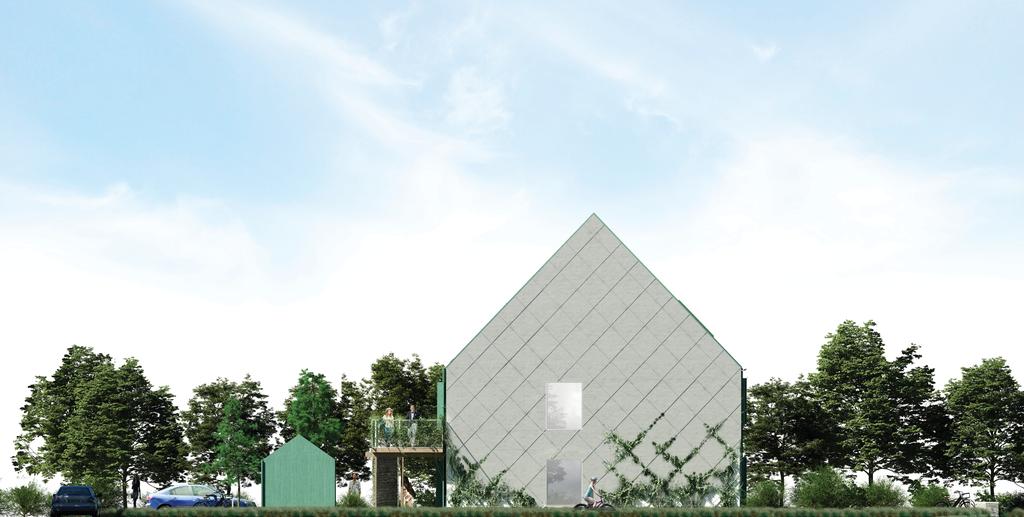

12 FASADILLUSTRATION FASAD MOT ÖST FASAD MOT ÖST

13
