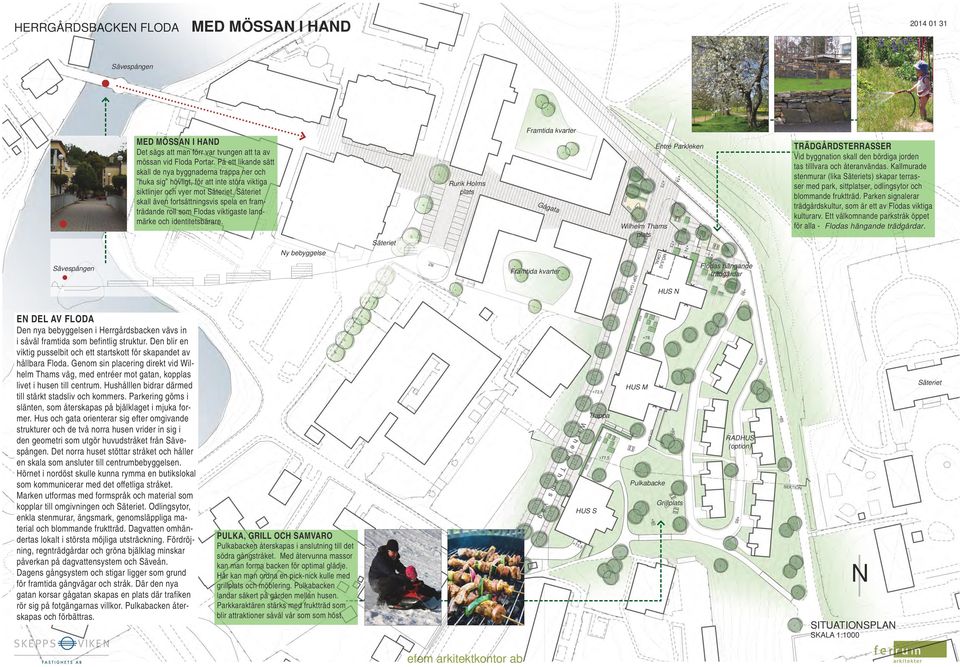

1 HERRGÅRDSBACKEN FLODA Sävespången Det sägs att man förr var tvungen att ta av mössan vid Floda Portar. På ett likande sätt skall de nya byggnaderna trappa ner och huka sig hövligt, för att inte störa viktiga siktlinjer och vyer mot Säteriet. Säteriet skall även fortsättningsvis spela en framträdande roll som Flodas viktigaste landmärke och identitetsbärare. Ny bebyggelse Säteriet Rurik Holms plats Framtida kvarter Gågata Wilhelm Thams plats Entré Parkleken TRÄDGÅRDSTERRASSER Vid byggnation skall den bördiga jorden tas tilllvara och återanvändas. Kallmurade stenmurar (lika Säteriets) skapar terrasser med park, sittplatser, odlingsytor och blommande fruktträd. Parken signalerar trädgårdskultur, som är ett av Flodas viktiga kulturarv. Ett välkomnande parkstråk öppet för alla - Flodas hängande trädgårdar. Sävespången Framtida kvarter Flodas hängande trädgårdar HUS N EN DEL AV FLODA Den nya bebyggelsen i Herrgårdsbacken vävs in i såväl framtida som befintlig struktur. Den blir en viktig pusselbit och ett startskott för skapandet av hållbara Floda. Genom sin placering direkt vid Wilhelm Thams väg, med entréer mot gatan, kopplas livet i husen till centrum. Hushålllen bidrar därmed till stärkt stadsliv och kommers. Parkering göms i slänten, som återskapas på bjälklaget i mjuka former. Hus och gata orienterar sig efter omgivande strukturer och de två norra husen vrider in sig i den geometri som utgör huvudstråket från Sävespången. Det norra huset stöttar stråket och håller en skala som ansluter till centrumbebyggelsen. Hörnet i nordöst skulle kunna rymma en butikslokal som kommunicerar med det offetliga stråket. Marken utformas med formspråk och material som kopplar till omgivningen och Säteriet. Odlingsytor, enkla stenmurar, ängsmark, genomsläppliga material och blommande fruktträd. Dagvatten omhändertas lokalt i största möjliga utsträckning. Fördröjning, regnträdgårdar och gröna bjälklag minskar påverkan på dagvattensystem och Säveån. Dagens gångsystem och stigar ligger som grund för framtida gångvägar och stråk. Där den nya gatan korsar gågatan skapas en plats där trafiken rör sig på fotgängarnas villkor. Pulkabacken återskapas och förbättras. PULKA, GRILL OCH SAMVARO Pulkabacken återskapas i anslutning till det södra gångstråket. Med återvunna massor kan man forma backen för optimal glädje. Här kan man ordna en pick-nick kulle med grillplats och möblering. Pulkabacken landar säkert på gården mellan husen. Parkkaraktären stärks med fruktträd som blir attraktioner såväl vår som som höst. HUS S Trappa HUS M Pulkabacke Grillplats RADHUS (option) N SITUATIONSPLAN SKALA 1:1000 Säteriet

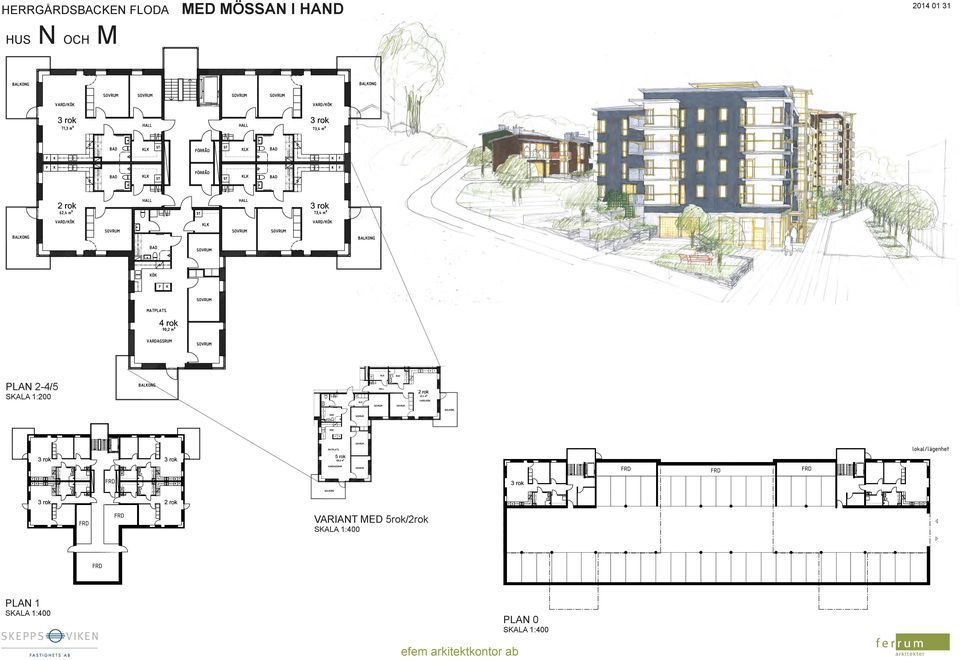

2 HERRGÅRDSBACKEN FLODA HUS N OCH M PLAN 2-4/5 VARIANT MED 5rok/2rok PLAN 1 PLAN 0

3 HERRGÅRDSBACKEN FLODA 3 ST PUNKTHUS OVANPÅ PARKERINGSGARAGE - Ett punkthus med hyresrätter, 7 våningar + garage i botten. - Två punkthus med bostadsrätter, 4 respektive 5 våningar + garage i botten. - Alla lägenheter med fasad åt minst 2 väderstreck. - Vardagsrum med stor balkong över hörn utanför möjlig att göra inglasad del. - Ljusa trapphus mot gatan och Floda centrum. - Husen i mörka tunga nyanser för att låta säteriet framstå som en ljus byggnad. - Ljusa väggar i anslutning till balkongerna över hörnen ihop med det ljusa uppglasade trapphuset och markeringen av hissens läge har gjorts för att ge husen ett vertikalt uttryck. - En kompakt byggnad för att ge goda förutsättningar för energihushållning - passivhusnormer kommer att kunna uppfyllas. släpp mellan garage med trappa/gångstråk upp genom området gröna garageväggar med sittbänkar mot gatan och kvällssolen FASADER MOT VÄSTER SKALA 1:500 Hus M Hus N Hus S LÄGENHETSFÖRDELNING LJUS BTA HUS N OCH M - BOSTADSRÄTTER 2 ROK 11 st 3 ROK 27 st 4 ROK 5 st HUS S - HYRESLÄGENHETER 1 ROK 13 st 2 ROK 16 st 3 ROK 15 st HUS N, M OCH S 7940 m 2 5 ROK 2 st SUMMA 44 st SUMMA 45 st

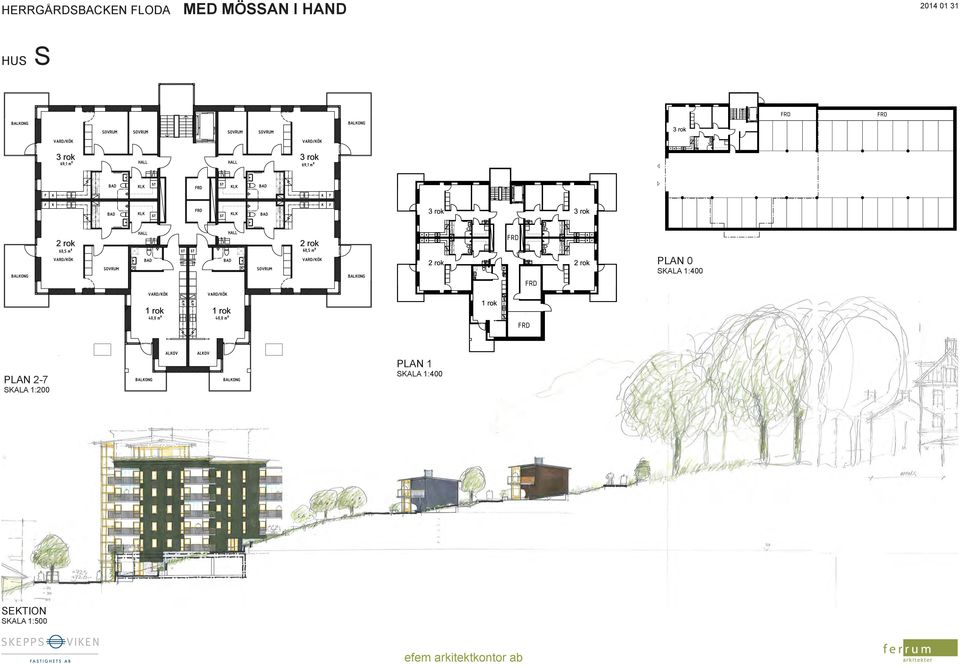

4 HERRGÅRDSBACKEN FLODA HUS S PLAN 0 PLAN 2-7 PLAN 1 SEKTION SKALA 1:500

5 HERRGÅRDSBACKEN FLODA FASAD MOT VÄSTER SEKTION RADHUS I TRE OLIKA KULÖRER: FASAD MOT ÖSTER GESTALTNING RADHUS Bakom de robusta flerbostadshusen klättrar små radhus vidare uppför Herrgårdsbacken. De terrasserade husen, som anpassas efter terrängens varierande höjder, är i två plan och har avskild uteplats och en stor, härlig balkong mot väster. Terrasseringen medger fri sikt ner mot centrum och sjön från alla husen. Mellan husen ligger smala gränder som ger de boende möjlighet att slinka emellan husen och på ett enkelt sätt ta sig ner mot centrum. Gatten mellan husen bibehåller även kontakten med säteriet nerifrån Wilhelm Thams gata. Bostadsytan är på 130 kvm med kök och vardagsrum i öppet samband på bottenvåningen och en ljus och härlig övervåning med 3-4 sovrum och två balkonger. Alla husen har garage med en parkeringsyta framför. PLAN ENTRÉVÅNING PLAN ÖVERVÅNING Fasadmaterial kan vara puts och trä i jordnära kulörer som grundar husen väl i terrängen och samtidigt harmonierar med punkthusen framför.
