1 Underlag till planbeskrivning Kv. Hologrammet, Johanneshov LANDSKAPSLAGET AB Peter Myndes Backe 12, Stockholm , info@landskapslaget.se,

Sammanhang, grönstråk LANDSKAPSLAGET AB Kv. Hologrammet ligger mitt i ett större sammanhållet grönstråk.

saknar utrustning. Grönstråket sträcker sig åt öst, väst och syd och skapar en grön omgivning till kvarteret.

Gångvägen avgränsas mot granntomten i öst av ett mindre smidesräcke och en trädridå med bl.a. en större lönn intill Skulptörvägen som fungerar som en avdelare mellan kv.

JOHANNESHOVSVÄGEN LEK GULLMARSPLAN T NYNÄSVÄGEN På norra sidan avgränsas tomten av en nivåskillnad, delvis berg i dagen, som fungerar som en naturlig

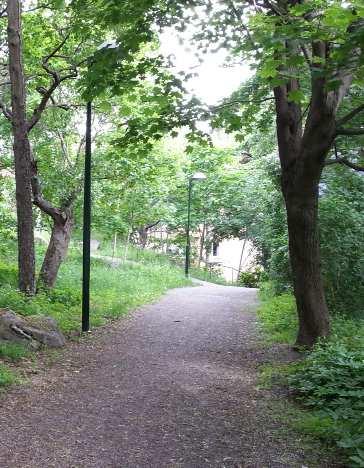

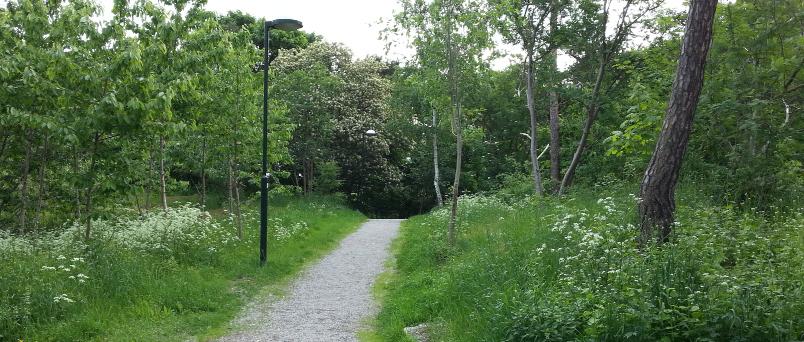

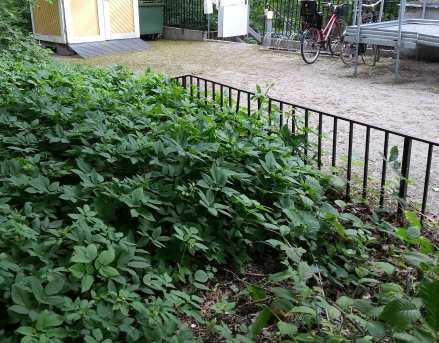

2 Sammanhang, grönstråk LANDSKAPSLAGET AB Kv. Hologrammet ligger mitt i ett större sammanhållet grönstråk. Tomten är omgiven av G/C-vägar som leder till de två närliggande tunnelbanestationerna och två områden för lek, varav den södra lekplatsen idag helt saknar utrustning. Grönstråket sträcker sig åt öst, väst och syd och skapar en grön omgivning till kvarteret. På områdets östra sida är vegetationen tät och lummig och terrängen sluttar brant. Gångvägen avgränsas mot granntomten i öst av ett mindre smidesräcke och en trädridå med bl.a. en större lönn intill Skulptörvägen som fungerar som en avdelare mellan kv. Hologrammet och granntomten. JOHANNESHOVSVÄGEN LEK GULLMARSPLAN T NYNÄSVÄGEN På norra sidan avgränsas tomten av en nivåskillnad, delvis berg i dagen, som fungerar som en naturlig tröskel mellan gångväg och framtida gård/kvarter. SÖDERSTADION Det västra gångvägen passerar en gräsyta och en mindre parkeringsplats som upplevs vara nära gångvägen. HOVET T GLOBEN Naturmarkens möte med befintlig gångväg i nordost. promenadväg G/C-väg grönstråk Gångvägen i norr är grusad och smal. Kv Hologrammet till höger i bild. Kvartersmark ca 8 meter in från gångväg. Ett smidesräcke avgränsar gångbanan mot granntomten i öst. 2

Materialidé, disposition LANDSKAPSLAGET AB En

NATUR KANT STENMJÖL/HÅRDGJORT KANT GRÄS GRÖNYTA

BOSTADSGÅRD ÖPPEN GÅRD BRANT SLÄNT MED TÄT

3 Materialidé, disposition LANDSKAPSLAGET AB En tydlig gräns mellan bostadsgården och naturmarken föreslås. Dels med skarp kant där gården är något försänkt, dels med smidesstaket. Nivåskillnad i norr fungerar som avgränsning NATUR KANT STENMJÖL/HÅRDGJORT KANT GRÄS GRÖNYTA MED PRUNUSTRÄD NATURMARK GRÖNSTRÅK ÖPPEN GRÄSYTA BOSTADSGÅRD ÖPPEN GÅRD BRANT SLÄNT MED TÄT VÄXTLIGHET Träd skapar rum och avgränsning FÖRGÅRDSMARK ENTRÉ GARAGEINFART NIVÅSKILLNAD Karaktär med gångväg genom grönska bevaras 3

4 Illustrationsplan Skala 1:200 4

5 Gestaltningsanvisningar, LANDSKAPSLAGET AB utemiljö Kv Hologrammet (tidigare Kv Bysten) ligger intill det rekreations- och grönstråk som förbinder Gullmarsplan med Grynkvarnsparken. Den gröna karaktären ska bevaras. FÖRGÅRDSMARK Förgårdsmarken ska ha en enkel utformning som känns igen i gaturummet längs Skulptörvägen. En planteringsyta bör omgärda uteplatsen som ligger mot gatan. Cykelparkering föreslås öster om huvudentrén. Marken terrasseras något för att möjliggöra cykelparkering även under balkong. Nivåskillnader tas upp i planteringsytor. Fastighetsägaren ansvarar för skötseln inom kvartersmarken. GÅRDSUTFORMNING Gårdsmiljön föreslås i huvudsak bestå av en öppen gräsyta. Omgivande naturmark bevaras för att tydliggöra mötet och bevara karaktären i det offentliga grönstråket. På gården finns plats för småbarnslek samt sittplats. Bjälklaget utformas så att det kan bära gräs- och planteringsytor. NIVÅSKILLNAD Den synliga garagefasaden mellan gård och befintlig gångväg öster om kvarteret är en våning hög närmast garageinfarten och i nivå med anslutande naturmark i norr. Närmast garageinfarten föreslås en cykelparkering under tak för ca 20 cyklar. Norr om denna, på kvartersmark, föreslås en slänt som höjer sig in mot garageväggen, lutning 1:3 utom längst i norr där slänten blir 1:2,5. Marken lutar också i sidled 1:5 för att ansluta mot naturmarken norr om kvartersmarken. Se elevation B-B. För att bevara den gröna karaktären längs gångvägen planteras slänten med marktäckare och mindre buskar och på garagefasaden föreslås klätterväxter. SOPHANTERING Längs gatan placeras en nedgrävd sopkasun för hushållssopor inbäddad av vegetation. Övrig återvinning sker i soprum. CYKELPARKERING Utomhus finns 48 cykelparkeringar. BEVARAD NATURMARK Norr om gården bevaras naturmarken och befintlig vegetation sparas där det är möjligt. En trädinventering pågår (141219), beställare Exploateringskontoret. Naturmarken är högre än gångvägen och distansen mellan gård och gångväg är ca 8 meter. Även på västra sidan sparas naturmarken och där det ej är möjligt återskapas karaktären. Naturmarken är viktig för att det rekreativa och gröna stråket som passerar förbi ska påverkas så lite som möjligt samtidigt som den tydliggör gränsen mellan kvartersmark och allmänplatsmark. NÄTSTATIONEN Nätstationen föreslås flyttas österut intill gångvägen som går längs tunnelbanespåren(samarbete med Fortum och Exploateringskontoret Stockholms Stad) 5

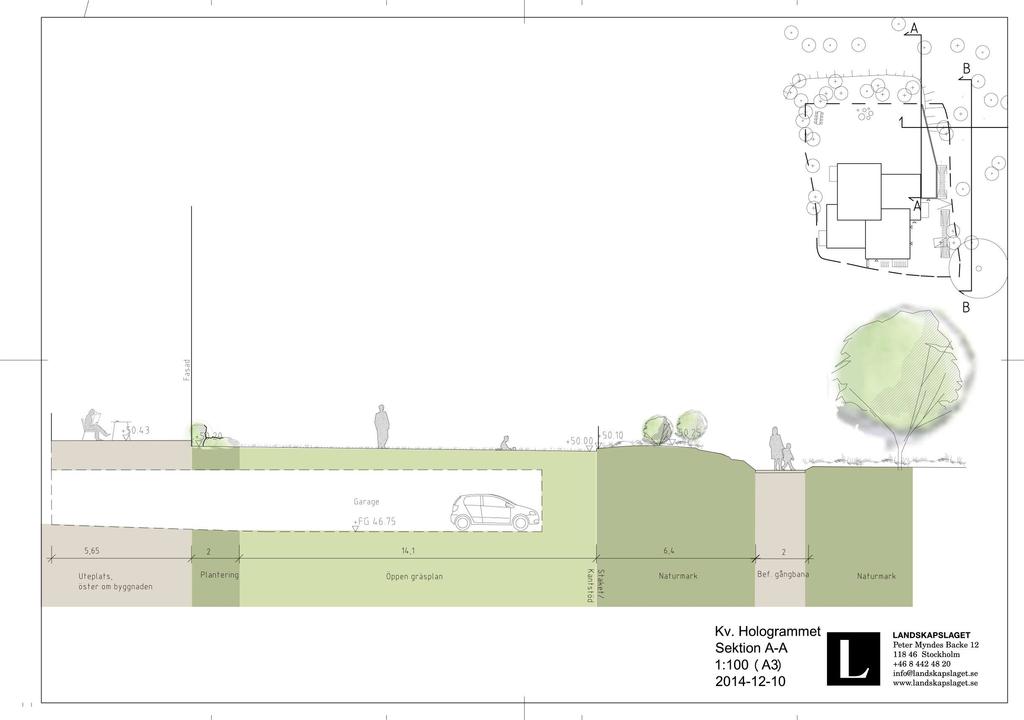

6 Sektion A-A Skala 1:100 6

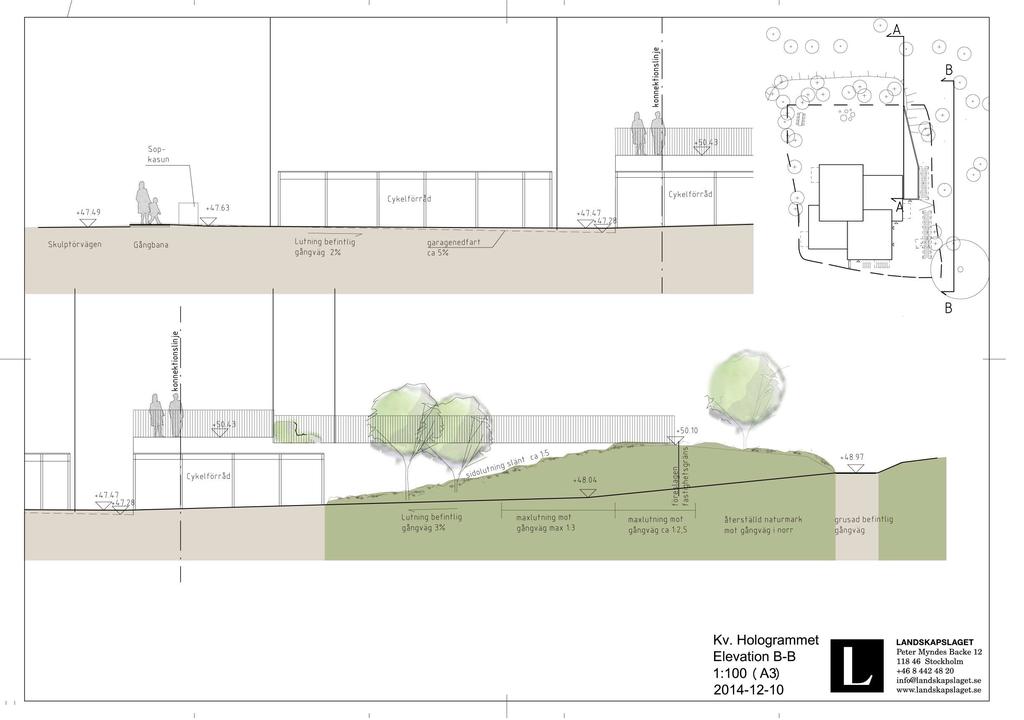

7 Elevation B-B Skala 1:100 7
