1 Förskolan Trappan Examensarbete The Stair Kindergarten Degree Project Nadine Hillebrant Handledare/ Supervisor Examinator/ Examiner Lisa Deurell & Stefan Inghult Raam Erik Wingquist Examensarbete inom arkitektur, grundnivå 15 hp Degree Project in Architecture, First Level 15 credits 31 maj 2016

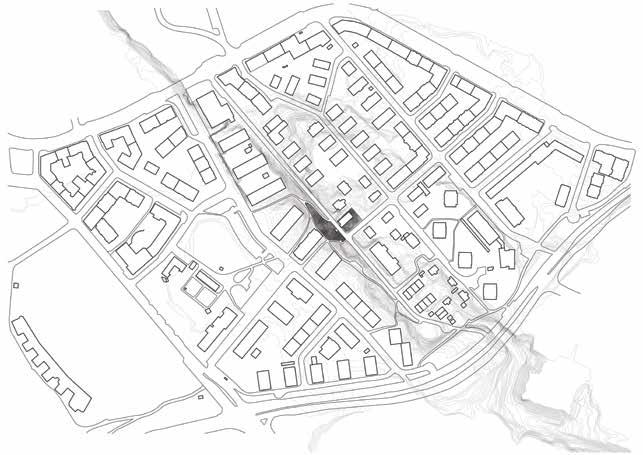

2 Vad som väckte mitt intresse för platsen, korsningen mellan Gustavsvägen och Charlottenburgsvägen i Solna, var den trädbeklädda sluttning som kontrasterade den i övrigt odramatiska topografin i området. Lutningen ger platsen en spänning som annars saknas då större delen av närområdet är bebyggt av villor och lamellhus. Terrängen erbjuder ett spännande element att förhålla sig till arkitektonisk och något lekfullt och utmanande finns över dess ovilja att bli en vanlig villatomt platsen har helt enkelt lämnats oprogrammerad och används idag som en genväg mot Solna Centrum från Vasalund. En naturlig gräns mellan områdena uppstår i och med den ås som tar sig igenom Solna. Förskolan tar plats mitt i åsen och blir på så sätt en koppling mellan dessa. Originalskala 1:2000. Att naturinslag är viktiga i barns dagliga liv bevisas genom flera studier, att leka med vad naturen har att erbjuda lockar fram kreativitet och initiativförmåga, en känsla av frihet infinner sig i närvaro av växtlighet och ojämn terräng. Önskan att bevara och vårda det en har ett känslomässigt band till från tidig ålder är ett led i hållbarhetsfrågan och med dessa faktorer sammantaget finner jag det motiverat att utvidga tomten för förskolan genom att även inkludera sluttningen nedanför Charlottenburgsvägen. Genom att i volymstudier, plan och sektion undersöka hur byggnaden skulle kunna anta platsen för att knyta samman den angivna tomten med den nya har formen genererats. Det centrala rummet, ett gemensamt allrum för förskolans fyra avdelningar tar formen av en trappa som samtidigt agerar kommunikation mellan alla sektioner inom verksamheten. Den till stor del glasade volymen ger en lång siktlinje. Från botten av trappan går det att se himlen genom andra änden av byggnaden och vice versa. I den del av trappan som tar sig ner under vägen och mynnar ut i sluttningen finns ateljén, där barnen även äter sina måltider. Större delen av trapphuset är inglasad och avdelningarna intill i kontrast till detta sparsamt fönstersatta för att ge förskolan en tydlighet mellan det allmänna och privata, aktiva och lugna. Avdelningarna liggen placerade i fil till trapphuset och mynnar ut på olika avsatser de två småbarnsavdelningarna (upp till 12 barn/avd) ligger placerade högst upp i byggnaden med gemensamt kapprum, tillgång till en större trappavsats som blir deras delade allrum, samt närhet till den mer konventionella förskolegården som har en flackare, mer lättillgänglig karaktär anpassad efter deras rörelseförutsättnignar. Genom deras avdelningsrum, som fungerar både som en samlingsplats för den mindre gruppen och vilorum, nås två takterrasser med sandlåda och odlingar. De större barnens avdelningar är indelade på samma sätt men ligger placerade en våning under, dessa barn har en större rörelseförmåga, vildare lek och nyttjar allrummet mer fritt. På samma plan, placerat bakom trappan finns rörelserum, personalrum och bibliotek. Deras kapprum ligger ännu en våning ner bredvid ateljén i anslutning till sluttningen, som är deras huvudsakliga utomhusvistelse. Bakom trappan och kapprummet på det nedersta planet finns köket, förvaring, städ, tvätt och teknikutrymmen. Dagsljus kommer ner till de rum som placerats under mark genom ljusschakt på båda sidor om den långsmala byggnaden. Den rationella uppdelningen mellan allmänt och privat, är en medveten strategi använd för att stärka inslaget av rutin och tydlighet som barn mår bra av. Med en tydlig återkomst av moment i livet, oavsett om det handlar om verksamhetens veckoschema, årstidernas återkomst eller ett rutinmässigt rörelsemönster genom en byggnad stärker vetskapen om vad som ska komma härnäst barnets självförtroende och i förlängningen också självkänsla. Barnet har kunskap om sin egen tillvaro och kan därför med gott självförtroende bryta emot den där det vill. Förskolan har tre olika typer av gårdsförhållanden, skogen i sluttningen har en vild karaktär designad för att förstärka det naturelement som redan finns på platsen. Gården på de minsta barnens plan är plattare, här finns gräsmatta, sandlåda och leksaker. Takterrasserna erbjuder en lugnare typ av utomhusvistelse, här finns odlingslådor och sittplatser. Exteriört perspektiv, vy söderut från entrén på Gustafsvägen. De minsta barnens avdelning ligger högst upp i byggnaden och ansluter till den lugnare gårdsplanen norr om Charlottenburgsvägen.

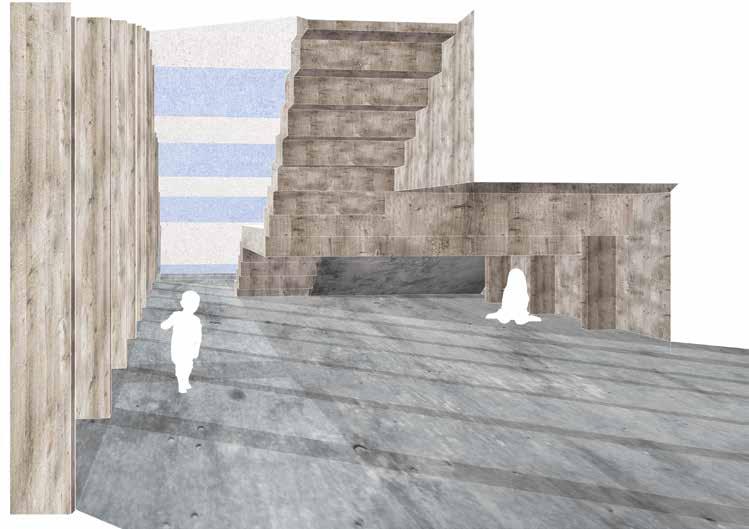

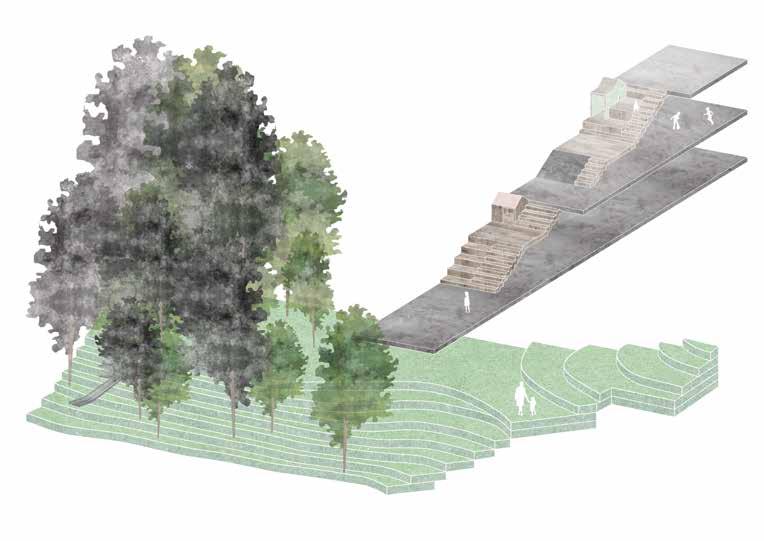

3 Interiörperspektiv. Vy från rörelserum sett mot trappan, vars underdel även den bildar annoslunda rumsligheter. Den bildar kojor, ställen att gömma sig på, förvaring mm. Konstrasterna i takhöjd accentuerar de rumsliga upplevelserna. Isometriskt diagram, redovisar kopplingen mellan trappan och sluttningen. Längst ner i trappan finns en kombinerad ateljé/matsal, ett rum som landar mitt ute i naturen.

4 0 (24,5) +24, ,5 +22,5 +15 Plan 0. Originalskala 1:100.

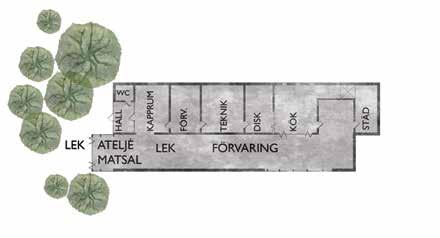

5 K K F F Plan -1, originalskala 1:100. Här finns de större barnens avdelningar, personalrum och barnboksbibliotek. I den allmäna delen fortsätter trappan och bakom den ett rörelserum. K TM TM TT DM DM FÖRVARING TEKNIK FÖRVARING Plan -2, originalskala 1:100, På det nedersta planet ligger förutom de större barnens entré och kapprum även kök, städ, tvätt, teknikrum och förvaring. I den allmäna delen finns ateljén som även fungerar som matsal

6 Sektioner & elevationer, originalskala 1:200.

7 Tekniska tvärsnitt Stomstrukturen består av betongväggar och pelare som bär ett betongbjälklag. Dessa komponenter bär i sin tur de utfackningsväggar och den curtain wall som bildar husets fasader. Ovanpå den del av byggnaden vars fasad består av träpanel finns ett terrasstak, den glasade delen har ett tak som växlar mellan ett vanligt låglutande tak men bryts av av glasfasaden som fortsätter upp även i taket. I snittet syns; Grunden - Betong 100 mm - Isolering 150 x 2 mm - Makadam - Geoduk - Dränage och dagvatten - Stödmur... anslutning till utfackningsvägg (yttervägg) - Stådende träpanel - Liggande regel + isolering 45x45 mm -Luftspalt -Gipsskiva som vindspärr 10 mm - Stående regel + isolering 195x45 mm - Ångspärr - Liggande regel + isolering 45x45 mm - Gipsskiva 10 mm - Innerväggsbeklädnad... anslutning till terrasstak - Betong 200 mm - Gummiduk - Fuktresistent isolering 150 mm - Fiberduk - Sand + jordlager Taket bekläs av plattor i sten på de delas om belastas mest av mekaniskt slitage, täcks av gräs, sandlåda och odlingslådor.... anslutning till curtain wall (takdelen, fortsätter med samma teknik genom väggpartiet). - Isolerglas SAPA fasad 4150 SX, treglasrutor - Limträprofiler 300 mm Rutorna kläms fast med en fukttät klämlist, denna täcks med ett lock och en plåt i de kritiska mötena där rutorna övergår i att bilda tak. Skala 1:30
