1 Öjersjökyrkan. Tillbyggnad Öjersökyrkan Lovisa Gustavsson, Hildergard Haag, Joacim Haag

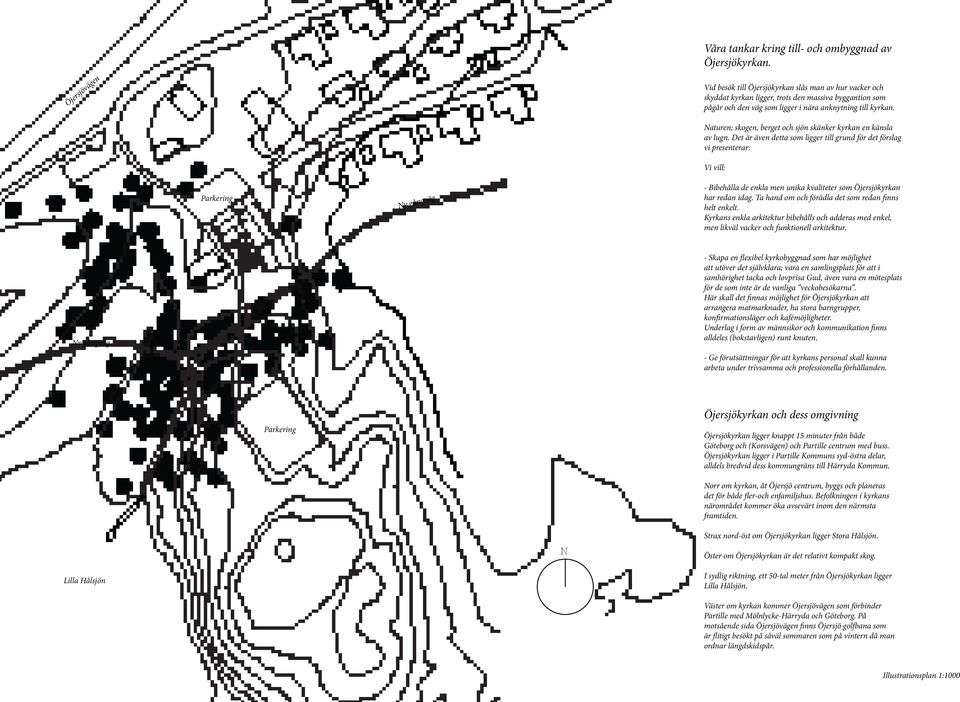

2 Våra tankar kring till- och ombyggnad av Öjersjökyrkan. Öjersjövägen Vid besök till Öjersjökyrkan slås man av hur vacker och skyddat kyrkan ligger, trots den massiva byggantion som pågår och den väg som ligger i nära anknytning till kyrkan. Parkering Ny gångväg Naturen; skogen, berget och sjön skänker kyrkan en känsla av lugn. Det är även detta som ligger till grund för det förslag vi presenterar: Vi vill: - Bibehålla de enkla men unika kvaliteter som Öjersjökyrkan har redan idag. Ta hand om och förädla det som redan finns helt enkelt. Kyrkans enkla arkitektur bibehålls och adderas med enkel, men likväl vacker och funktionell arkitektur. Ny gångväg - Skapa en flexibel kyrkobyggnad som har möjlighet att utöver det självklara; vara en samlingsplats för att i samhörighet tacka och lovprisa Gud, även vara en mötesplats för de som inte är de vanliga veckobesökarna. Här skall det finnas möjlighet för Öjersjökyrkan att arrangera matmarknader, ha stora barngrupper, konfirmationsläger och kafémöjligheter. Underlag i form av männsikor och kommunikation finns alldeles (bokstavligen) runt knuten. - Ge förutsättningar för att kyrkans personal skall kunna arbeta under trivsamma och professionella förhållanden. ex håll Parkering Öjersjökyrkan och dess omgivning Öjersjökyrkan ligger knappt 15 minuter från både Göteborg och (Korsvägen) och Partille centrum med buss. Öjersjökyrkan ligger i Partille Kommuns syd-östra delar, alldels bredvid dess kommungräns till Härryda Kommun. Norr om kyrkan, åt Öjersjö centrum, byggs och planeras det för både fler-och enfamiljshus. Befolkningen i kyrkans närområdet kommer öka avsevärt inom den närmsta framtiden. Fasaden skjuvas, på så sätt öppnas ett större parti av byggnaden. Utblicken ökar för fler i N rummet. Strax nord-öst om Öjersjökyrkan ligger Stora Hålsjön. Öster om Öjersjökyrkan är det relativt kompakt skog. Lilla Hålsjön I sydlig riktning, ett 50-tal meter från Öjersjökyrkan ligger Lilla Hålsjön. Väster om kyrkan kommer Öjersjövägen som förbinder Partille med Mölnlycke-Härryda och Göteborg. På motsående sida Öjersjövägen finns Öjersjö golfbana som är flitigt besökt på såväl sommaren som på vintern då man ordnar längdskidspår. Illustrationsplan 1:1000

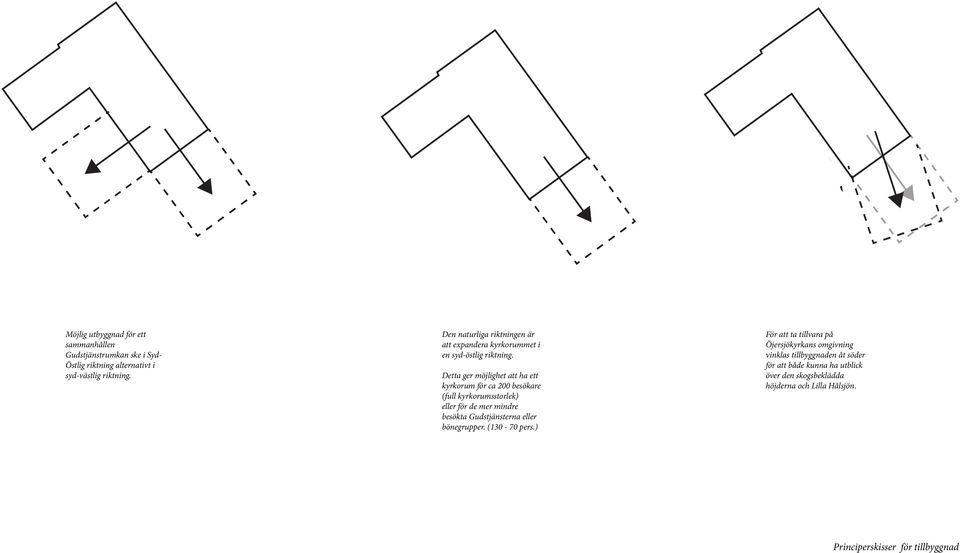

3 Byggnaden kan pandera åt två bete i lugn och ro, igt en utblick met. vas, på så sätt större parti av en. en ökar för fler i et. Byggnaden expanderar åt platsens naturelement - skogen och berget En naturlig fortsättning av gudstjänstrummet. Gårdsplanen behålls Byggnaden kan expandera åt två håll Rummets tydliga riktning mot altaret förstärks av att fasaden helt glasas upp däråt. Ögat dras naturligt till ljuset. Byggnaden expanderar åt platsens naturelement - skogen och berget En naturlig fortsättning av Utblick mot vattnet tas tillvara genom en lätt vridning Gården växer och ramas in av den nya byggnadskroppen ätt Rummets tydliga riktning gudstjänstrummet. Gårdsplanen behålls Möjlig utbyggnad för ett sammanhållen Gudstjänstrumkan ske i Syd- Östlig riktning alternativt i syd-västlig riktning. Den naturliga riktningen är att expandera kyrkorummet i en syd-östlig riktning. Detta ger möjlighet att ha ett kyrkorum för ca 200 besökare (full kyrkorumsstorlek) eller för de mer mindre besökta Gudstjänsterna eller bönegrupper. ( pers.) För att ta tillvara på Öjersjökyrkans omgivning vinklas tillbyggnaden åt söder för att både kunna ha utblick över den skogsbeklädda höjderna och Lilla Hålsjön. ningen ger gott om Byggnaden expanderar åt platsens naturelement - skogen och berget En naturlig fortsättning av mot altaret förstärks av att fasaden helt glasas upp Gårdsplanen behålls däråt. Ögat dras naturlig ljuset. gudstjänstrummet. Utblick mot vattnet tas genom en lätt vridni Gården växer och den nya byggna Principerskisser för tillbyggnad

4 Koret i en vanlig kyrka Koret i Öjersjökyrkan Schematisk idé / skillnad på koret i Öjersjökyrkan jämfört med en vanlig kyrka

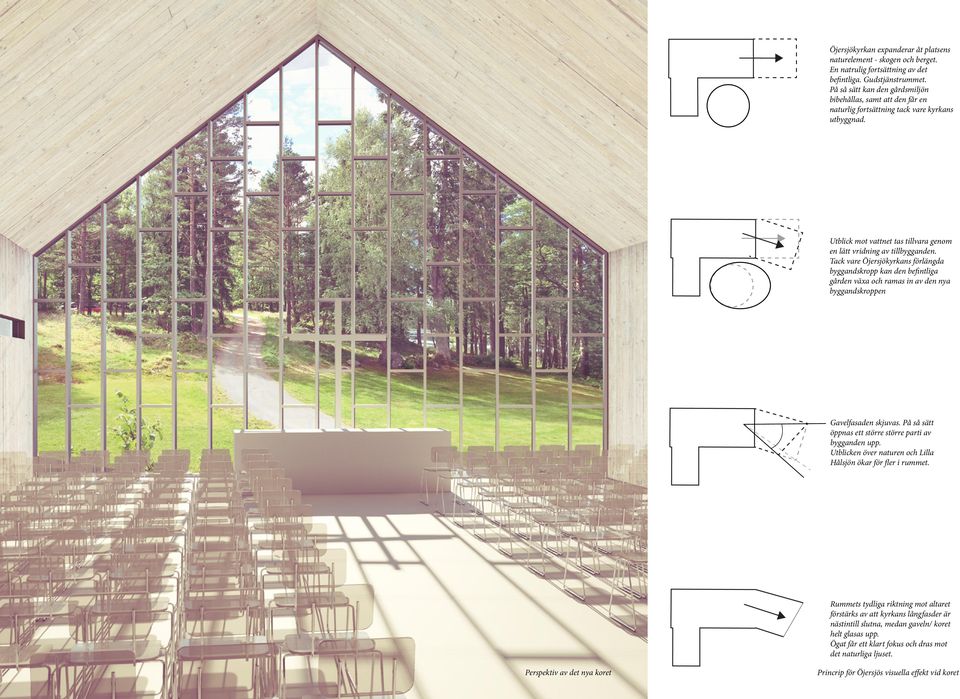

5 Öjersjökyrkan expanderar åt platsens naturelement - skogen och berget. En natrulig fortsättning av det befintliga. Gudstjänstrummet. På så sätt kan den gårdsmiljön bibehållas, samt att den får en naturlig fortsättning tack vare kyrkans utbyggnad. Byggnaden kan expandera åt två håll Byggnaden expanderar åt platsens naturelement - skogen och berget En naturlig fortsättning av gudstjänstrummet. Gårdsplanen behålls Utblick mot vattnet tas tillvara genom en lätt vridning Gården växer och ramas in av den nya byggnadskroppen Utblick mot vattnet tas tillvara genom en lätt vridning av tillbygganden. Tack vare Öjersjökyrkans förlängda byggandskropp kan den befintliga gården växa och ramas in av den nya byggandskroppen Byggnaden kan expandera åt två håll Fasaden skjuvas, på så sätt Byggnaden expanderar åt öppnas ett större parti av platsens naturelement - skogen byggnaden. och berget Utblicken ökar för fler i En naturlig fortsättning av rummet. gudstjänstrummet. Gårdsplanen behålls Byggnaden kan Rummets tydliga riktning expandera Utblick mot åt två vattnet tas tillvara mot altaret förstärks av att håll genom en lätt vridning Gården växer fasaden och ramas helt glasas in av upp den nya byggnadskroppen däråt. Ögat dras naturligt till ljuset. Byggnaden expanderar åt platsens naturelement - skogen och berget En naturlig fortsättning av gudstjänstrummet. Gårdsplanen behålls Gavelfasaden skjuvas. På så sätt öppnas ett större större parti av bygganden upp. Utblicken över naturen och Lilla Hålsjön ökar för fler i rummet. Fasaden skjuvas, på så sätt öppnas ett större parti av byggnaden. Utblicken ökar för fler i rummet. Byggnaden kan expandera åt två håll Fasaden skjuvas, på så sätt Byggnaden expanderar åt Rummets tydliga riktning öppnas ett större parti av platsens naturelement - skogen mot altaret förstärks av att byggnaden. Flexibel plan och berget fasaden helt glasas upp Utblicken ökar för fler i Rummet däråt. för gudtjänst Ögat dras kan En naturlig fortsättning av naturligt till rummet. expandera ljuset. beroende på hur gudstjänstrummet. många besökare som kommer. Gårdsplanen behålls När det inte används för gudtjänst kan det enkelt delas av och användas för annan verksamhet. Övervåningen ger gott om plats för arbete i lugn och ro, men ger samtidigt en utblick över gudtjänstrummet. Utblick mot vattnet tas tillvara Rummets tydliga riktning genom en lätt vridning mot altaret förstärks av a Gården växer och ramas in av fasaden helt glasas upp den nya byggnadskroppen däråt. Ögat dras naturligt ljuset. Rummets tydliga riktning mot altaret förstärks av att kyrkans långfasder är nästintill slutna, medan gaveln/ koret helt glasas upp. Ögat får ett klart fokus och dras mot det naturliga ljuset. Perspektiv av det nya koret Fasaden skjuvas, på så sätt öppnas ett större parti av byggnaden. Rummets tydliga riktning mot altaret förstärks av att Princrip för Öjersjös visuella effekt vid koret

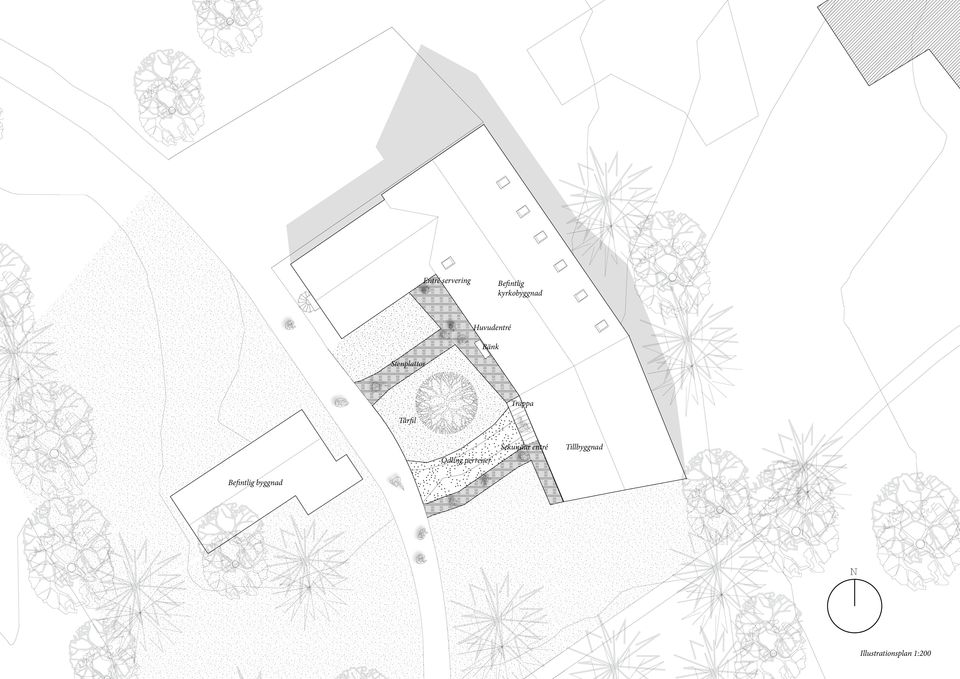

6 Entré servering Befintlig kyrkobyggnad Huvudentré Bänk Stenplattor Trappa Tårfil Odling perrener Sekundär entré Tillbyggnad Befintlig byggnad N Illustrationsplan 1:200

7 Tankar kring byggnaden Vi tar vår inspiration från en tradition av svenskt byggande där ladhuset är en tydlig symbol för just detta. Formspråket, träet och den röda färgen ger oss alla känslor och minnen. En vacker enkelhet. Gedigna trämaterial präglar både insidan och utsidan och gör att byggnaden samspelar med omgivningen. Genom att öppna upp tar vi in platsen och gör den ständigt närvarande i byggnaden. Vi vill finna det stora i det till synes enkla. Mysteriet i det som förefaller vardagligt - Morgonsolens strålar mellan träden i en tallskog. Dimman över en tyst sjö. Den mjuka mossan på en hård sten. Inifrån det uppglasade kyrkorummet får man en utblick över naturens mysterium. Det stora i det enkla.

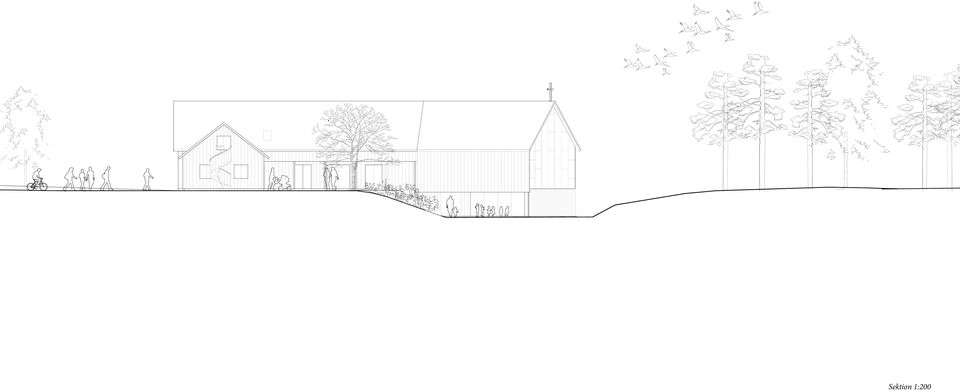

8 Sektion 1:200

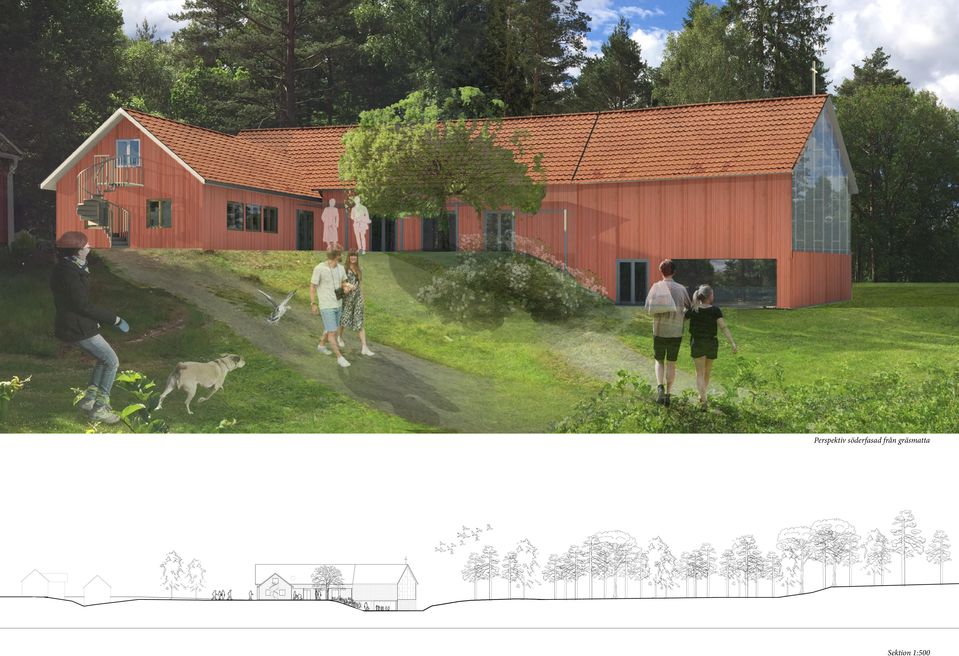

9 Perspektiv söderfasad från gräsmatta Sektion 1:500

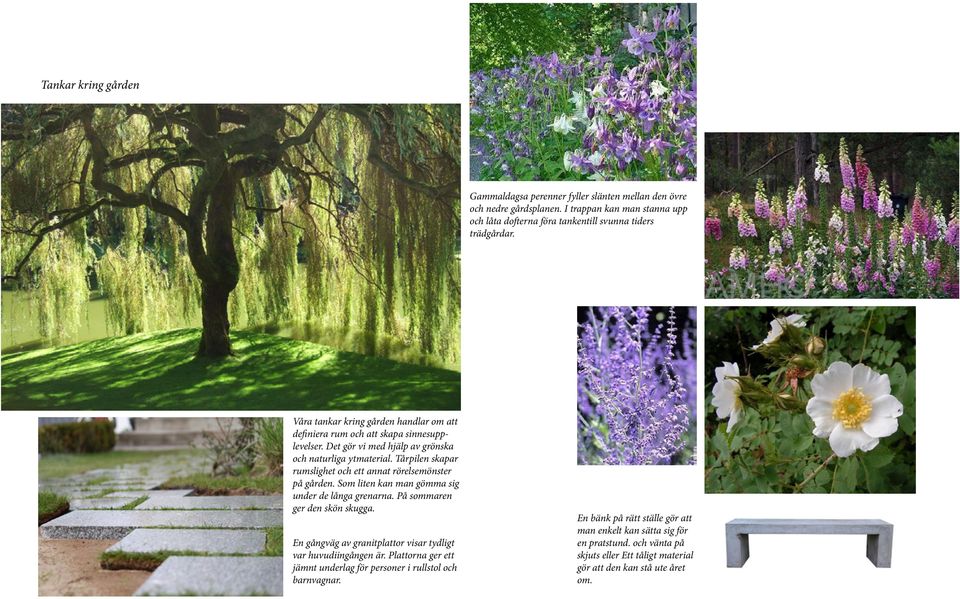

10 Tankar kring gården Gammaldagsa perenner fyller slänten mellan den övre och nedre gårdsplanen. I trappan kan man stanna upp och låta dofterna föra tankentill svunna tiders trädgårdar. Våra tankar kring gården handlar om att definiera rum och att skapa sinnesupplevelser. Det gör vi med hjälp av grönska och naturliga ytmaterial. Tårpilen skapar rumslighet och ett annat rörelsemönster på gården. Som liten kan man gömma sig under de långa grenarna. På sommaren ger den skön skugga. En gångväg av granitplattor visar tydligt var huvudiingången är. Plattorna ger ett jämnt underlag för personer i rullstol och barnvagnar. En bänk på rätt ställe gör att man enkelt kan sätta sig för en pratstund. och vänta på skjuts eller Ett tåligt material gör att den kan stå ute året om.

11 Perspektiv söderfasad från gården framför huvudentré

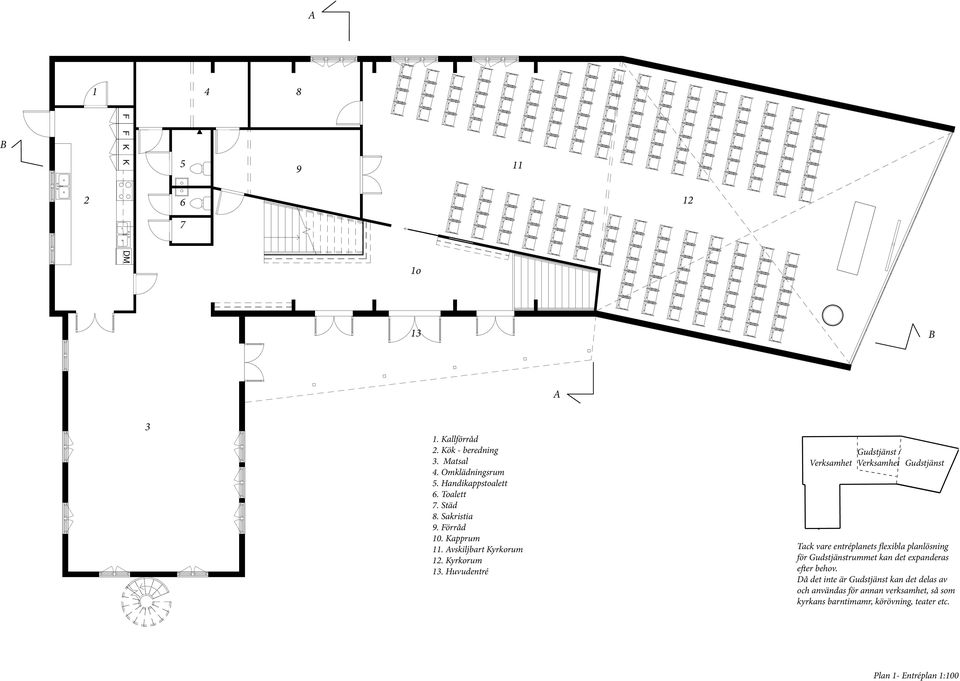

12 1 Copy of Level 1 1 : 100 A B 2 F F K K DM o Byggnaden kan expandera åt två håll B p o E g G 13 Fasaden skjuvas, på så sätt öppnas ett större parti av byggnaden. Utblicken ökar för fler i rummet. B A 3 1. Kallförråd 2. Kök - beredning 3. Matsal 4. Omklädningsrum 5. Handikappstoalett 6. Toalett 7. Städ 8. Sakristia 9. Förråd 10. Kapprum 11. Avskiljbart Kyrkorum 12. Kyrkorum 13. Huvudentré Verksamhet Gudstjänst / Verksamhet Gudstjänst Tack vare entréplanets Flexibel plan flexibla planlösning för Gudstjänstrummet Rummet för kan gudtjänst det expanderas kan expandera beroende på hur efter behov. många besökare som kommer. Då det inte är När Gudstjänst det inte används kan det för delas av och användas gudtjänst för annan kan verksamhet, det enkelt delas så som kyrkans barntimamr, av och användas körövning, för teater annan etc. verksamhet. f Level 2 Plan 1- Entréplan 1:100

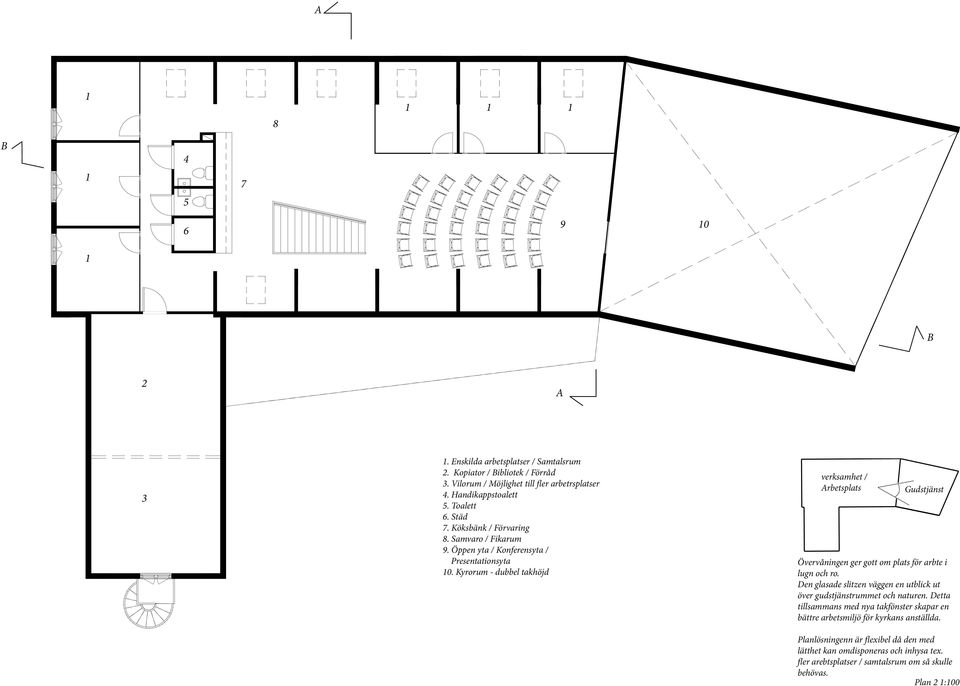

13 evel 2 A B Byggnaden kan expandera åt två håll Byggnaden expanderar åt platsens naturelement - skogen och berget En naturlig fortsättning av gudstjänstrummet. Gårdsplanen behålls Utblick mot vattnet t genom en lätt vridni Gården växer och ram den nya byggnadskr Fasaden skjuvas, på så sätt öppnas ett större parti av byggnaden. Utblicken ökar för fler i rummet. A Rummets tydliga riktning mot altaret förstärks av att fasaden helt glasas upp däråt. Ögat dras naturligt till ljuset. B of Level Enskilda arbetsplatser / Samtalsrum 2. Kopiator / Bibliotek / Förråd 3. Vilorum / Möjlighet till fler arbetrsplatser 4. Handikappstoalett 5. Toalett 6. Städ 7. Köksbänk / Förvaring 8. Samvaro / Fikarum 9. Öppen yta / Konferensyta / Presentationsyta verksamhet / Arbetsplats Gudstjänst Övervåningen ger gott om plats för arbte i Flexibel plan 10. Kyrorum - dubbel takhöjd Övervåningen ger gott om Rummet för gudtjänst kan lugn och ro. plats för arbete i lugn och ro, expandera beroende på hur Den glasade slitzen väggen en utblick ut men ger samtidigt en utblick många besökare som kommer. över gudstjänstrummet och naturen. Detta över gudtjänstrummet. När det inte används för tillsammans med nya takfönster skapar en gudtjänst kan det enkelt delas bättre arbetsmiljö för kyrkans anställda. av och användas för annan verksamhet. Planlösningenn är flexibel då den med lätthet kan omdisponeras och inhysa tex. fler arebtsplatser / samtalsrum om så skulle behövas. Plan 2 1:100

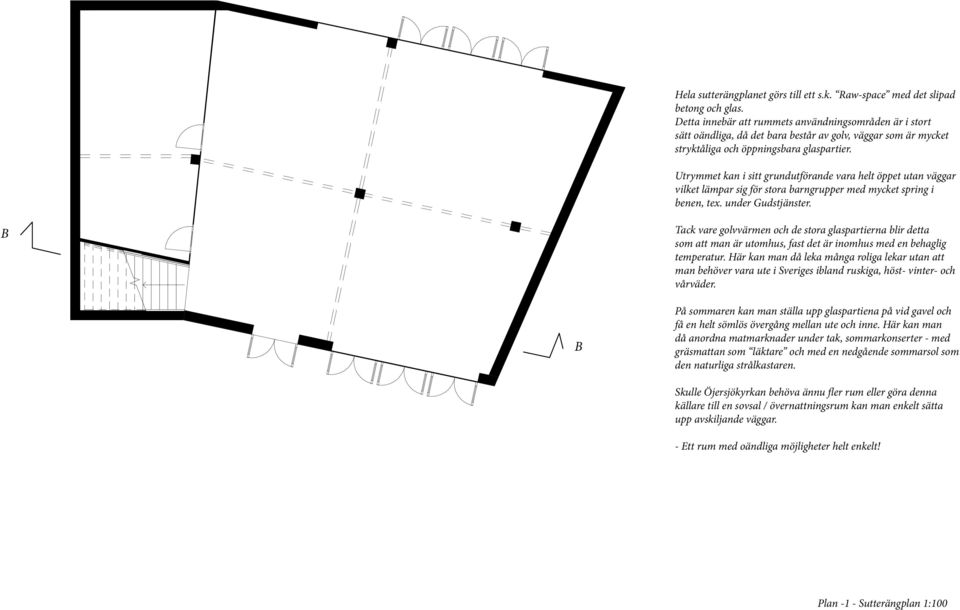

14 Hela sutterängplanet görs till ett s.k. Raw-space med det slipad betong och glas. Detta innebär att rummets användningsområden är i stort sätt oändliga, då det bara består av golv, väggar som är mycket stryktåliga och öppningsbara glaspartier. Utrymmet kan i sitt grundutförande vara helt öppet utan väggar vilket lämpar sig för stora barngrupper med mycket spring i benen, tex. under Gudstjänster. B Tack vare golvvärmen och de stora glaspartierna blir detta som att man är utomhus, fast det är inomhus med en behaglig temperatur. Här kan man då leka många roliga lekar utan att man behöver vara ute i Sveriges ibland ruskiga, höst- vinter- och vårväder. B På sommaren kan man ställa upp glaspartiena på vid gavel och få en helt sömlös övergång mellan ute och inne. Här kan man då anordna matmarknader under tak, sommarkonserter - med gräsmattan som läktare och med en nedgående sommarsol som den naturliga strålkastaren. Skulle Öjersjökyrkan behöva ännu fler rum eller göra denna källare till en sovsal / övernattningsrum kan man enkelt sätta upp avskiljande väggar. - Ett rum med oändliga möjligheter helt enkelt! 1 Copy of Level 1 1 : 100 Plan -1 - Sutterängplan 1:100

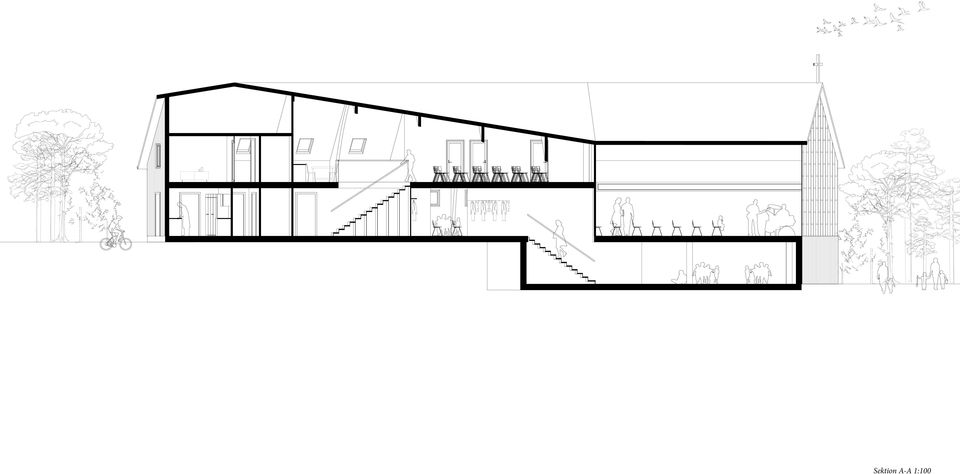

15 Sektion A-A 1:100

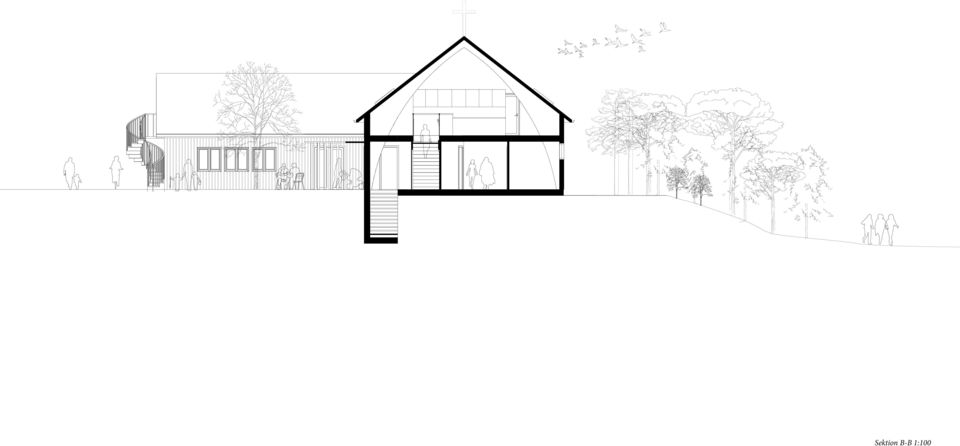

16 Sektion B-B 1:100

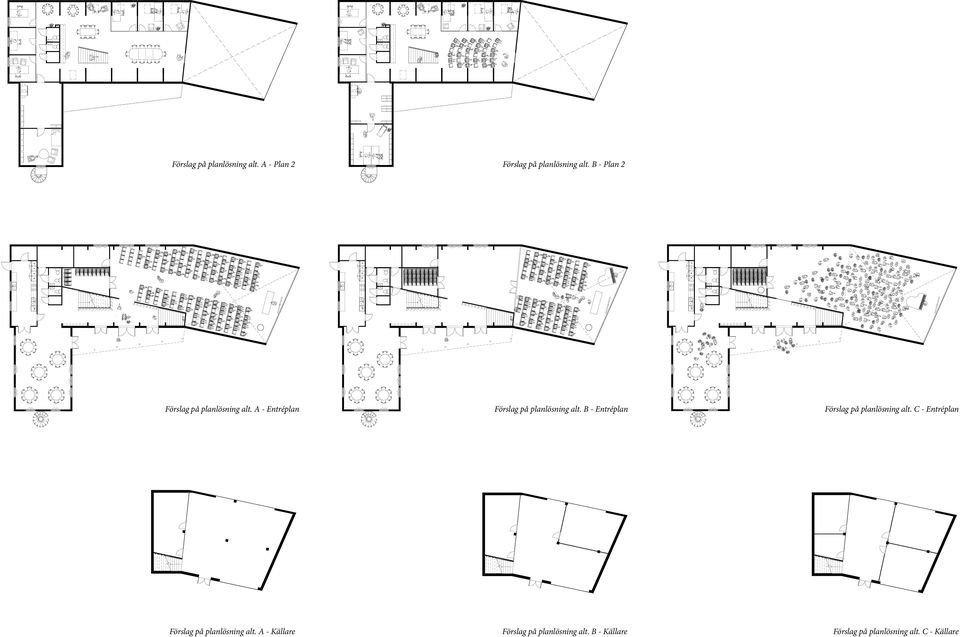

17 Förslag på planlösning alt. A - Plan 2 Förslag på planlösning alt. B - Plan 2 F F F F F F K K K K K K FF FF FF FF FF FF KK KKDM KK KKDM KK KKDM DM DM DM DM DM DM Förslag på planlösning alt. A - Entréplan Förslag på planlösning alt. A - Källare Förslag på planlösning alt. B - Entréplan Förslag på planlösning alt. C - Entréplan Förslag på planlösning alt. B - Källare Förslag på planlösning alt. C - Källare
