1 Operahus på Galärvarvet Min operas form bygger på att en tung stenbyggnad vilar på en lätt glas-sockel. Byggnaden är i natursten och domineras av en drygt tio meter bred trappa på den södra sidan som leder upp på taket. Trappan har funnits med hela tiden och är en viktig del i att ge byggnaden den pampighet som en opera bör ha. Trappan finns på motsatt sida entrén och ger en fin dynamik åt byggnaden då entréns placering får en motpool. Att ha entrén mot vattnet och strandvägen kändes naturligt och utanför har jag skapat en plats med en gräsmatta och trappor att sitta i med utsikt över Strandvägen och hela Nybroviken. Hela byggnaden präglas av de räta formerna som syns i fasaden och salongens klassiska hästskoform. Den rundade formen återkommer genom hela byggnaderna så att även de som jobbar på kontor också skall bli påminda om att de jobbar på en opera. Därav den halvcirkelformade trappan i personalens matsal. Fasader Skala 1:500

2 A Biljetter Black Box Montagescen Montageyta C B Butik Scen trä- och verkstadsförråd Målarsal C B Vy från Strandvägen Kök Bufférum Repetitionsssal Snickeri, Metallverkstad A Plan -1 Ett plan ner finns orkesterdiket dit man lättast kommer med de båda spiraltrapprona. Om man skall frakta ner ett tungt eller stort instrment får man använda det hissbara scengolvete. Entréplan På entréplanet finns ingången till parketten, en stor restaurang (som har en egen ingång mot söder) Kök och diverse verkstäder. Foaljén har en takhöjd på 17 meter där man har kontakt mellan de olika balkongerna och entréplan. Utsikten står i fokus på detta plan då det i stort sätt helglasat och (i den publika delen) helt bärs upp av pelare. Jag har gernom halvtrappans form upp till salongen försökt betona den hästskoform som är genomgående i byggnaden och som bryter mot de i övrigt räta linjerna. Runt Salongen är alla linjer hästskoformade, allt från trappor till ingångarna till salongen är inpsirerade av denna klassiska form för operan. Foaljén har utsikt över strandvägen

3 1:100 A-A Sektionen I sektionerna till vänster ser man att kontorsdelen avdelas med ett halvplan vars trappa är i personalens matsal. I delen med verkstäder och repetitionssalar är takhöjden mycket högre. Här finns även de flesta loger men då på två plan som sammanlagt får samma takhöjd som övriga våningen. För att komma till det övre planet med bland annat kontor och mindre övningsrum tar man trappen/hissen upp. Här kommer dagsljuset in mycket tack vare de två stora atriumen som man dessutom kan se ner på balkongplan 2 från. Även en utsikt ner från taket erbjuds. 1:200 B-B Tekniskt snitt 1:100 Väggarna Består av en bärande kärna av betong, klädd med isolering och natursten både exteriört och interiört. Taket är ett grönt tak och även här är bärningen av betong. Takets material, uppifrån och ner: gräs, jord, singel, tätskikt, armerad betong, innertak. På taket finns flertalet Takfönster som ger ljus åt kontor genom husets två stora atrium. 1:200 C-C

4 Loger Utomhusscen Övningssal Adm Teknik Balkong 2 Detta är det översta publika planet. Här finns garderob, toalett, bar/restaurang (med hiss direkt ner till köket)och en loungedel. Även Sammanträdesrum för uthyrning finns här. Övningssal Konferensrum Adm Opera Loger Adm Marknadssektionen Post Plan 3 Detta, det övesta planet, består av två halvplan som skiljs av trappan i den halvcirkelformade matsalen. Rummen har vindlande korridorer vilket jag tycker är en del av charmen med en stor byggnad av det slag som en opera är. På varje sida om Administrationsdelen finns stora atrium som ger de inre rummen ljus. Även ett mindre atrium över övnings-rummen och biblioteksdelen. Även den övre våningen med loger har ett atrium. Musikbibliotek o arkiv Tapetseri Ljus/Ljud Kök Kontor Adm Balett Data Adm Orkester Kostym och Peruklager Övningssal Lager ljus & Ljud Repetitionslokal Repetitionslokal Repetitionslokaler Balett Balkong 1 Här finns både garderob, lounge, toaletter och bar/restaurang. Körsal Loger Rekvesita scenförråd Plan 2 Plan 2 har de flesta repetitionslokaler som behöver en mer generös takhöjd vilket ger plats åt två våningar mer loger på varandra. Orkestersal Loger Black Box Orkesterserv. Med en ingång mot terassen på trappans första avsats finns ett café för personal och besökare med en liten uteservering. Verkstad Orkesterserv. Korridoren utanför repetitionssalarna mot fönsteret är väl tilltagna med djupa fönsterkarmar som man kan sitta i så att det finns gott om plats för de som väntar vid en audition. Orkestersal Orkestersal Körsal PLaner 1:400

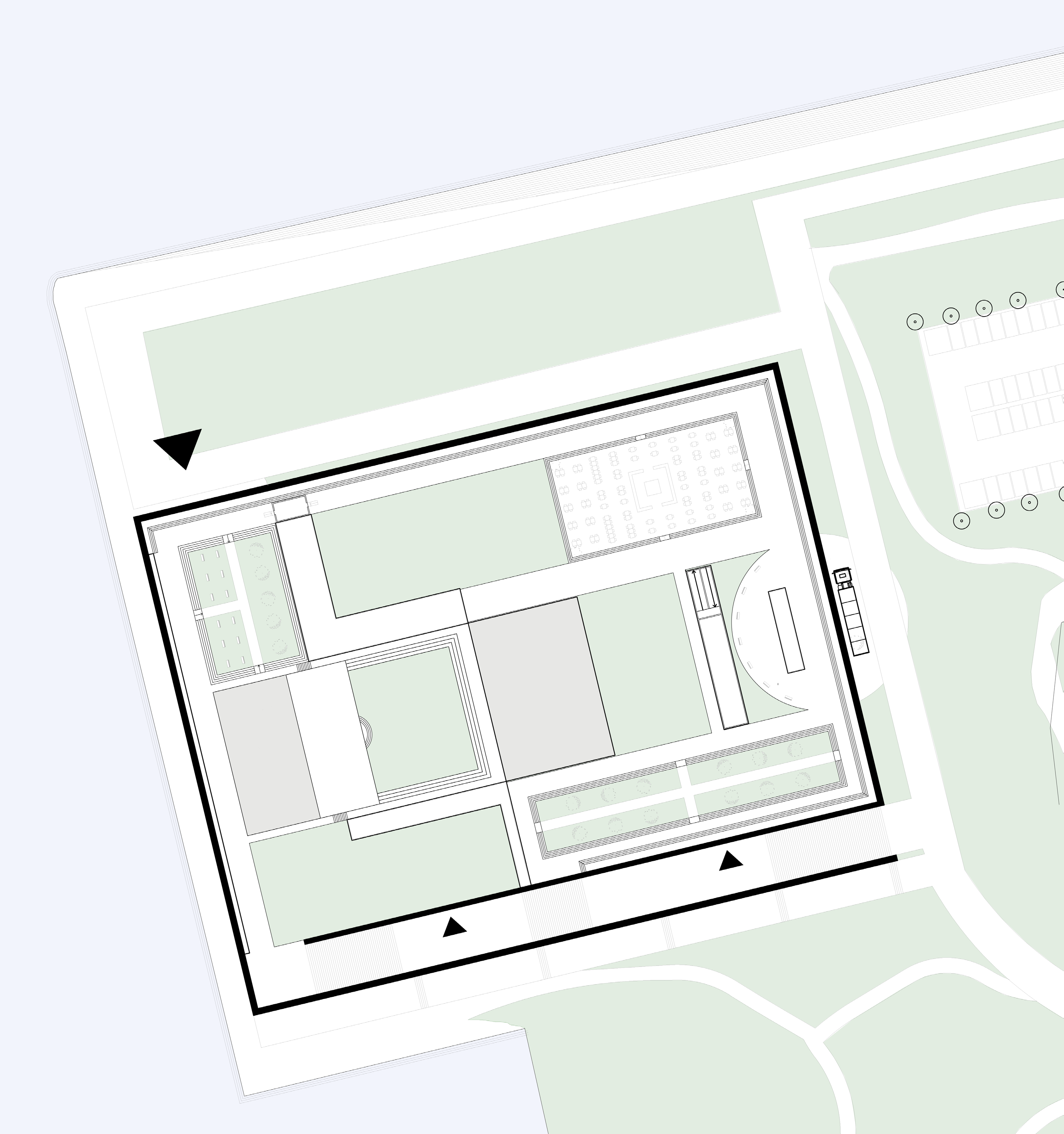

5 Platsen Situationsplan 1:2000 Jag valde Galärvavet då jag tyckte det är en lämplig plats för en ny Stockholmsopera tack vare dess centrala läge i kombination av det kulturinriktade djurgården. Dessutom är det en liten plats med det enorma Nordiska Museet att ta hänsyn till, en rolig utmaning. Jag ville inte försöka konkurrera med Nordiska i storlek trots att programmets storlek är ungefär det samma som Nordiska. Men då Nordiska är en hög långsträck och smal byggnad uppnådde jag en balans med en låg och kvadratisk byggnad som inte konkurrerar utan tar plats på ett eget sätt. Taket På taket fortsätter parken. Här finns en utomhusscen (som kompensation för att jag tagit bort den lilla scenen ur programmet), bänkar och gräsmattor och en stor uteservering. Att ha en levande park på taket tyckte jag var passande för djurgården som har en tradition av utomhusscener. En tradition som skulle kunna kompliteras med en scen för opera och dans. Takplan 1:400

6 Referenser Villa Malaparte ligger på Capri och har precis som min opera en stor trappa som leder upp på taket som ligger som en motpool till enrtén. Trots att detta hus har en helt annan skala tycker jag att man tydligt ser vilken pondus en stor trappa ger ett hus, något som jag ville använda mig av. Jag tycker även att en trappa i motsatt position mot entrén ger ett spännande flöde. Hallvardkyrka är en kyrka utanför Oslo ritad av Kjell Lund och Nils Slaatto på 1960-talet. Jag inspireras främst av håltagningen i den annars kompakta och monolitiska tegelväggen som snarare ger den mer tyngd än gör den lättare. Att både trappor och pelare är symboler som ger en byggnad auktoritet och pamighet visas i det svartvita fotot, taget i Montpelier. Skisser över processen Grundidén med den stora trappan upp på taket och den lätta glassockeln i form av en kil har varit med enda sedan början av projektet. Att byggnaden skulle vara låg var självklart när jag såg på relationen till Nordiska Museet. Salongen Salongen har en klassisk hästskoform i plan och ett välvt innertak, lämpligt för en operasalong tack vare att ljudet då alltid reflekteras ner till publiken. Under parkett finns ett rum som är central för ventilationen i salongen. Ovanför slussen till andra balkongen finns tekniklogerna. Dit tar man sig med spiraltrapprona på sidorna om scenen. ventilation Sektion 1:200
