1 PC-DMIS Dagar 2014 Nyheter och förbättringar

2 2 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

3 Allmänt Om PC-DMIS 2014 PC-DMIS 2014 släpps under juni PC-DMIS 2014 MR1 är planerad att släppas senare under året. Beskrivningarna av funktioner och rättningar i PC-DMIS 2014 i detta dokument är inte fullständig, utan utgör ett axplock av nyheterna. För mer information hänvisar vi till Readme filen i PCDMIS installationskatalog. Installation PC-DMIS 2014 installeras i en separat programmapp. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. I Windows Vista, Windows 7 och Windows 8 måste vi köra som administratör första gången PCDMIS startas. Högerklicka på PC-DMIS ikonen på skrivbordet och välj Kör som Administratör. Allmän information Från och med PC-DMIS 2010 MR2 är PC-DMIS anpassat till kraven på struktur i fil-lagring och registerhantering i Windows Vista och senare. I och med detta så har ett flertal saker påverkats. Detta beskrivs närmare i Appendix B i Readme filen i PC-DMIS installationsmapp. I vilken version finns uppdateringen? Inget angivet Funktionen finns i PC-DMIS 2014 R. 2013MR1 funktionen kom redan i PC-DMIS 2013 MR1. Om materialet Beskrivningarna av nya funktioner hänvisar till svenska namn på menyfunktioner och dialoger. Bilder är från den engelska versionen. Anledningen är att svensk översättning inte fanns tillgänglig när materialet producerades och dessutom att användare kör både svensk och engelsk version. Vem har tillgång till funktionerna? Möjligheten att använda nyheterna beror på vilken nivå av PC-DMIS man använder, (PRO, CAD eller CAD++). Vissa av nyheterna berör PC-DMIS med en specifik option, till exempel AutoPath eller InspectionPlanner. 3 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

4 Innehållsförteckning Allmänt... 3 Om PC-DMIS Installation... 3 Allmän information... 3 I vilken version finns uppdateringen?... 3 Om materialet... 3 Vem har tillgång till funktionerna?... 3 Rekommenderade systemkrav, allmän information... 6 Rekommenderade systemkrav för PC-DMIS Anti-virus program... 6 Windows XP support... 7 Inspection Planner, Standardvärden... 7 Grafikfönster och Grafikvisning... 8 Nytt verktygsfält QuickMeasure... 8 Nytt verktygsfält Uppriktning... 8 Ny layout i dialogen Körning och Kollisionsdetektering(2013MR1)... 8 Utvärderingsfärger... 8 Ändrade standardfärger (2013MR1)... 9 Bakgrundsbild på skärm... 9 Sparad storlek på punktsymbol... 9 ID-etiketter utan korsningar... 9 Dialogen Mäthuvud i Skyddat läge (2013MR1)... 9 OpenGL (2013MR1) Använd programmeringslayout under körning Felvända CAD ytor Körväg Förbättrad optimera körväg Direktvisning av kollisionslista Minirutiner CAD, DCI Förbättrad IGES Import CATIA v5 R Ändrad standardkatalog för CAD-filer Vilka CAD-format kan användas Konstruktioner Flyttat plan (2013MR1) Autoelement Autoelement Cirkel/Cylinder Snabbmätning av autoelement Quick Features Frigångsrörelse inne i ett Autoelement Breddelement med polära koordinater (2013MR1) Utvärderingar Breddelement som referens med måttjämkning (2013MR1) Breddelement i fler utvärderingar (2013MR1) Rapportering profilform Ändrad metod att räkna vinklar Uppriktningar Ny uppriktning QuickAlign Vision PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

5 Ny Auto Blob funktion Laser Pointcloud/Punktmängd Stöd för CMS Quick Fixture Dialogen Fixtur (2013MR1) Importerade Quick Fixture komponenter Rapportering Nya rapportmallar (2013MR1) Förbättrad dialog Utskriftsalternativ Stöd för visning av sparade Excel rapporter Spara/Skriv ut rapporten (2013MR1) Portable Stöd för B-Probe Övrigt Specialtecken i kommentar (2013MR1) Senast använda fil (2013MR1) Nya kopiera Parametrar och klistra in Parametrar Utskrivbar hjälpfil Automatisk kontroll om det finns uppdateringar Till sist Anteckningar Kontaktinformation PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

6 Rekommenderade systemkrav, allmän information Rekommenderade systemkrav för PC-DMIS 2014 PC-DMIS bitars version kan köras under 32 eller 64 bitars Windows Vista, Windows 7 samt Windows 8. PC-DMIS bitars version kan köras under 64 bitars Windows Vista, Windows 7 samt Windows 8. Inga andra operativsystem stöds. o Matrox Framegrabber för PC-DMIS Vision stödjer endast 32-bitars operativsystem. o CMM-V mäthuvud stödjer endast 32-bitars operativsystem. o PC-DMIS Vision kan inte köras med 32 eller 64-bitars Windows 8. Vissa maskiner, CAD-format och legacy-produkter kan enbart användas med 32-bitars versionen av PC-DMIS. Se ReadMe.pdf i installationsmappen. 2 GHz eller bättre Duo-Core processor. RAM: 4GB (på 32-bitars Windows) eller mer (på 64-bitars Windows) rekommenderas. För att utnyttja mer än 4 GB RAM krävs 64-bitars operativsystem. 1280*1024 bildskärmsupplösning med flimmerfri uppdateringsfrekvens DVD-rom läsare. 2 lediga USB-portar. 3D grafikkort t.ex. NVidia Quadro eller AMD/ATI FirePro. Nvidia är att föredra framför AMD. Grafikkort med minst 1 GB minne rekommenderas. Grafiken måste stödja OpenGL 3.0 eller högre. För att granska utskrifter i RTF format krävs Microsoft Word eller motsvarande ordbehandlingsprogram. Microsoft.NET 4.0 för Windows 7 Microsoft.NET 4.5 för Windows 8 En eller flera seriella portar beroende på hur datorn ansluts till mätutrustningen. Ett extra nätverkskort för trådlös eller trådbunden kommunikationen när mätutrustningen använder sig av detta. Internet Explorer Version 9. Beroende på tillämpning kan dock en betydligt högre systemspecifikation krävas. Tillämpningar med PC-DMIS som använder automation, komplexa grafiska rapporter eller stora CAD-modeller kan medföra behov av betydligt kraftfullare datorer. Notera att DCI, Direct CAD Interface, kräver en 32-bitars utgåva av CAD-systemet, när en 32-bitars version av PC- DMIS används. Anti-virus program Wilcox Associates Inc. använder Sophos antivirusprogram vid utveckling och test av PC-DMIS. Andra anti-virus program måste användaren verifiera att de fungerar. Vi känner i dagsläget inte till något AV-program som stör PC-DMIS. 6 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

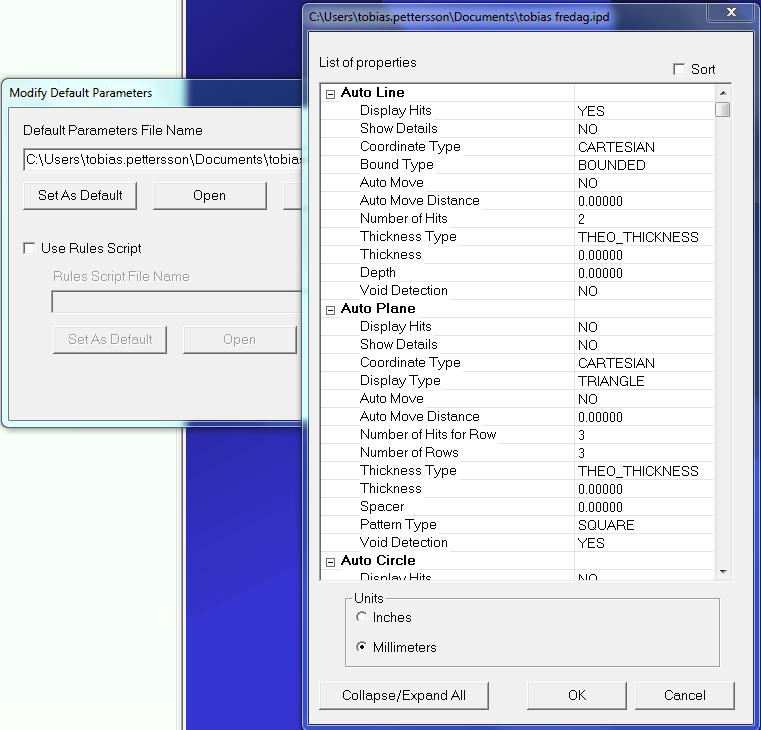

7 Windows XP support Med PC-DMIS 2010MR1 inleddes utfasningen av stödet för Windows XP. Den praktiska innebörden av detta är att utveckling och test inte har sker i Windows XP miljö längre. Det operativsystemet är numera utfasat också av Microsoft, och inga uppdateringar kan längre fås. Inspection Planner, Standardvärden Innehållet och omfattningen av IPD-filen med standardvärden för import av data har ändrats. Ni kan behöva återskapa eller öppna och spara om IPD filen med parametrar så att kontrollplaner importeras korrekt. 7 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

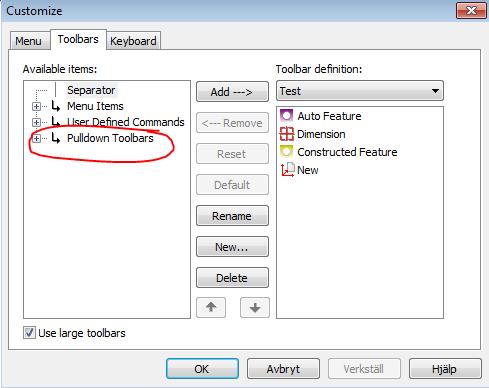

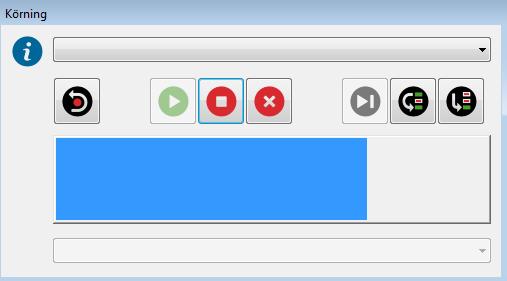

8 Grafikfönster och Grafikvisning Nytt verktygsfält QuickMeasure Ett nytt verktygsfält QuickMeasure har tillkommit. I det här verktygsfältet finns de vanligaste funktionerna samlade. Vilka knappar som finns i QuickMeasure är beroende av vilken utrustning du använder, CMM, bärbar eller vision. Flera av knapparna har rullgardinsmeny vilket innebär att man kan klicka på t.ex Konstruerade element och sedan välja den aktuella typen av element som ska konstrueras. Den senast valda funktionens ikon visas sedan i verktygsfältet (kan förvirra i början, men man vänjer sig fort). De nya rullgardinsknapparna finns även tillgängliga när man skapar egna anpassade verktygsfält. Nytt verktygsfält Uppriktning Ett nytt verktygsfält Uppriktning har tillkommit. Ny layout i dialogen Körning och Kollisionsdetektering(2013MR1) Dialogen Körning är omdesignad. Knappar med namn är ersatta av ikoner. Utvärderingsfärger Inställningarna för utvärderingsfärger sparas numera i filen DefaultDimensionColors.dat. Innan 2014 sparades inställningarna i registret och var åtkomliga från Settings Editor. Ändringar görs fortfarande från Redigera/Grafikfönster/Utvärderingar... 8 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

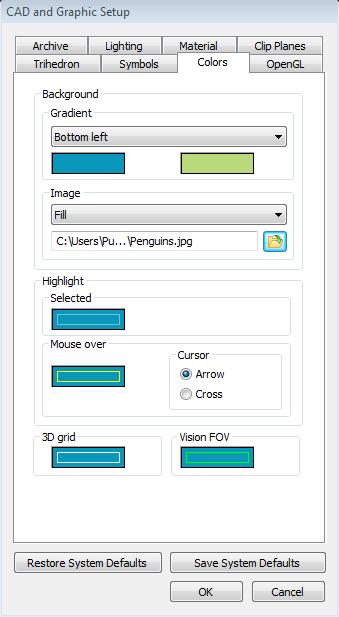

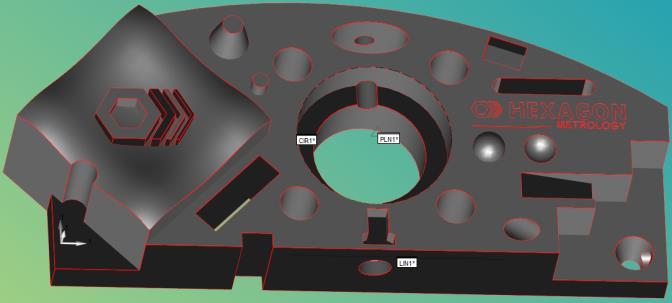

9 Ändrade standardfärger (2013MR1) Ett antal standardfärger i grafiken har ändrats: Bakgrundsfärgen i grafikfönstret har ändrats från grå till blå/grön. Färg för valt element i är ändrad från röd till blå. Axlarna och axelnamn på en trieder (Koordinatsystemet) är ändrade till vit. Även ikonen i Grafikfönster-menyn och ikonen för koordinatsystem i verktygsfältet Grafik är ändrade. Bakgrundsfärgen i dialogen Snabbstart är ändrad från grå till vit/grå. Bakgrundsbild på skärm Det är nu möjligt att lägga in en bild som bakgrund i grafikfönstret. Redigera/Grafikfönster/Skärm. Sparad storlek på punktsymbol Storlek på punktsymbol skrivs in i dialogen Redigera/Grafikfönster/Symboler och sparas nu i dialogen och finns därmed kvar till nästa inlärda program. ID-etiketter utan korsningar PC-DMIS kan nu visa 50 ID-etiketter i Grafikfönstret utan att korsa några hänvisningslinjer. Dialogen Mäthuvud i Skyddat läge (2013MR1) Det är återinfört att man kan öppna dialogen Mäthuvud med Ctrl+Alt+P i Skyddat läge. I det läget kan mätspetsen kalibreras och man kan titta på kalibreringsresultat. 9 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

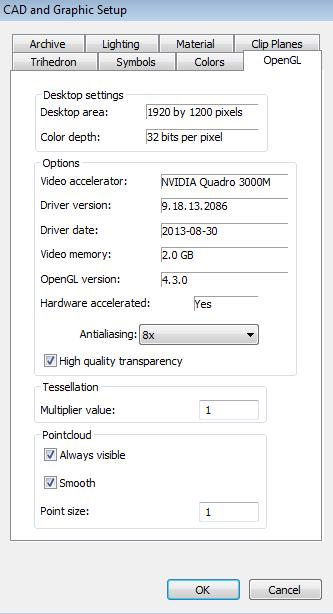

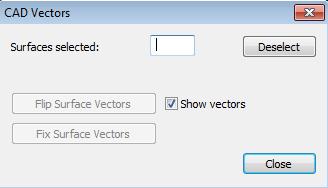

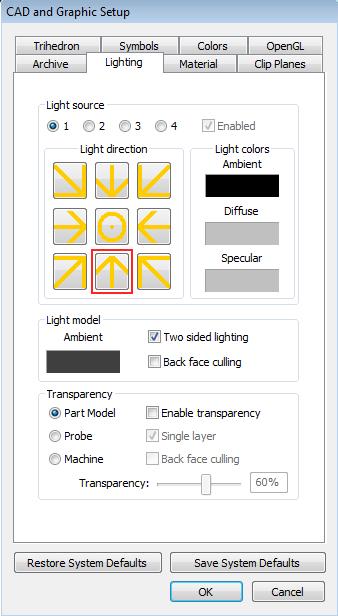

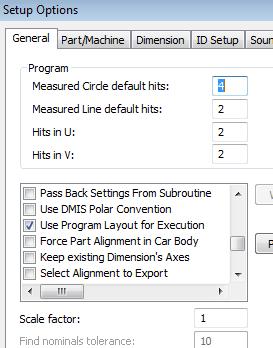

10 OpenGL (2013MR1) Dialogen med OpenGL inställningar är omarbetad. Använd programmeringslayout under körning Den förvalda inställningen på Använd programmeringslayout vid körning är ändrad från att inte ha varit vald till att vara förvald. Felvända CAD ytor När dialogen CAD-vektorer öppnas (Redigera/Grafikfönster/CAD-vektorer ) visas direkt de ytor som är felriktade. En felriktad yta har vektorriktningen in i materialet. Samma information har man tidigare kunnat få om man bockar ur Dubbelsidig belysning i dialogen Belysning och material. 10 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

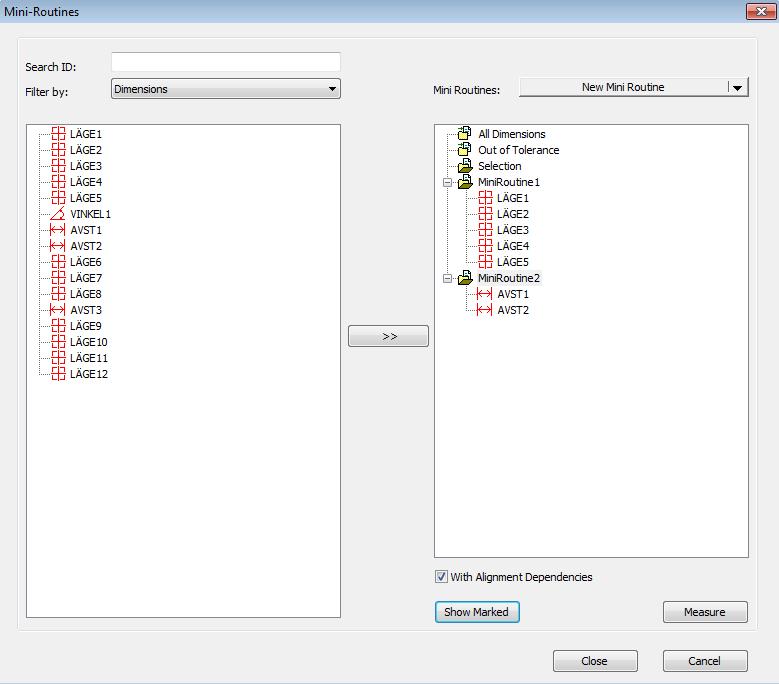

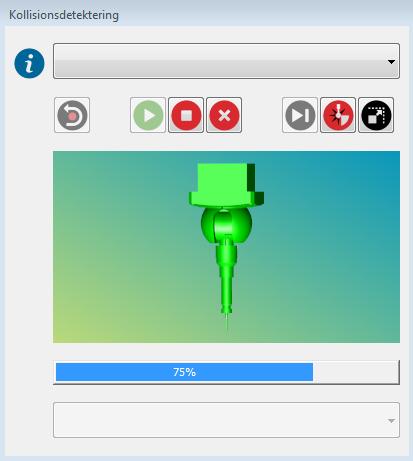

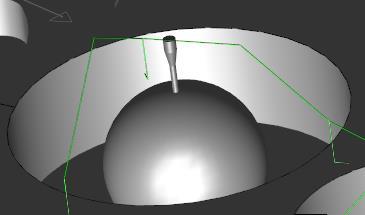

11 Körväg Förbättrad optimera körväg Optimera körväg är förbättrad för att få en snabbare mätning av element. Redigera/Optimera väg Direktvisning av kollisionslista Dialogen Kollisionslista visas direkt när en kollision detekterats under kollisionsdetektering, Åtgärder/Grafikfönstret/Kollisionsdetektering. Om körningen avbryts visas ändå de kollisioner som inträffat innan stoppet. Minirutiner Minirutiner möjliggör mätning av delar av ett långt program. T.ex. kan man köra utvalda utvärderingar med tillhörande mätning. Minirutiner kräver att man använder ClearanceCube för att få en säker rörelse mellan de valda elementen. Om programmet inte innehåller ClearanceCube får man ett meddelande. Dialogen Minirutiner öppnas med Arkiv/Partiell körning/minirutiner. PC-DMIS skapar automatiskt följande minirutiner: Alla utvärderingar: Mäter alla utvärderingar i detaljprogrammet. Utom tolerans: Mäter endast de utvärderingar som är utom tolerans i detaljprogrammet. Urval: En "engångsminirutin" som mäter objekt under endast den nuvarande sessionen. Denna minirutin är tom när du öppnar dialogrutan Minirutiner. Nya minirutiner kan skapas med knappen Ny minirutin. Markera de utvärderingar du vill kopiera in i din minirutin och sedan tryck på >>-knappen. Om du vill att även uppriktning ska utföras markeras Med uppriktningsberoenden. 11 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

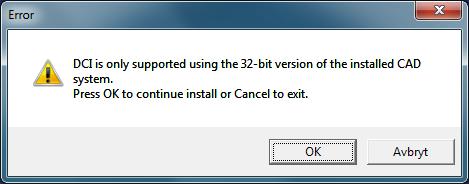

12 CAD, DCI Förbättrad IGES Import Omarbetad IGES import så att den har blivit mer tolerant mot dåliga CAD-filer. CATIA v5 R23 Nu finns stöd för CATIA v5 Direct CAD Translator (DCT) R23. Ändrad standardkatalog för CAD-filer Ändrad standardkatalog för CAD-filer från C:\Program Files\WAI\PC-DMIS <version> till C:\Users\Public\Public Documents\WAI\PC-DMIS\<version>\CAD Detta påverkar var demo CAD-filer är sparade t.ex. utbildningsdetaljen Hexblock. Vilka CAD-format kan användas Konstruktioner Flyttat plan (2013MR1) Du kan konstruera ett element av typen Flyttat plan från alla element av typen plan som innehåller punktdata. Giltiga planelement med punktdata är konstruerade bästanpassade (BA), konstruerade bästanpassade med omkompensering (BAOMK) eller mätta plan. PC-DMIS flyttar det konstruerade flyttade planet från indataplanet i indataplanets vektorriktning, baserat på följande beräkningsmetod: Om du väljer Maxavvikelse flyttas planet till punkten med den största avvikelsen (i planets normalriktning). Om du väljer Standardavvikelse beräknas flytten genom att multiplicera standarddeviationmultiple med standardavvikelsen. Det flyttade planet förskjuts från indataplanet med den största avvikelsen. Standardavvikelseplanet förskjuts på liknande sätt, men avståndet är en faktor för standardavvikelsen som i beskrivningen ovan. I exemplet nedan representerar det ljusblå planet ett indataelement och det svarta planet ett plan med den största avvikelsen, där den röda pilen visar den största avvikelsen 12 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

13 Autoelement Autoelement Cirkel/Cylinder När man lär in Autoelement cirkel och cylinder finns metoden att klicka och dra en rektangel på CAD-modellen och på så vis skapa flera element samtidigt. Rektangelmetoden är nu förbättrad så att endast element som har en riktning mindre än 45 grader mot betraktningsytan blir valda. Element som lutar mer än 45 grader blir inte valda. Snabbmätning av autoelement Quick Features Möjlighet att lära in ett Autoelement genom att hålla musmarkören över CAD-modellen och samtidigt trycka ner SHIFT-tangenten som då tänder upp CAD-element. Klicka sedan och få ett autoelement infogat i programmet automatiskt utan att använda några dialoger. Elementet använder mätparametrar, antal mätpunkter, mätdjup osv, som resp. autoelement har i minne från senaste användning. För att t.ex. använda 2 eller fler CAD-plan i ett autoelement så trycker man ner SHIFT och vänster musknapp, drar över de aktuella ytorna och släpper. Frigångsrörelse inne i ett Autoelement Vid användning av snabbmätning av autoelement, Quick features, kan man automatiskt generera en säker åkrörelse till föregående/efterföljande element. Även rörelsen mellan mätpunkterna i elementet kompletteras med via-punkter. För att få PC-DMIS att agera på det viset måste Åtgärder/Grafikfönstret/Frigångsrörelser/Med skapa element vara aktiverad. Breddelement med polära koordinater (2013MR1) Ett breddelement kan redigeras i programkoden så att definitionen blir i polära koordinater. 13 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

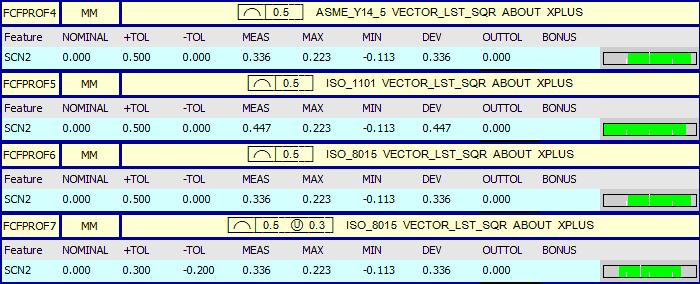

14 Utvärderingar Breddelement som referens med måttjämkning (2013MR1) Möjlighet att använda 2D och 3D breddelement som referens med måttjämkning. Breddelement i fler utvärderingar (2013MR1) Man kan nu utvärdera lägeriktighet, orienteringsutvärderingar, avstånd och vinkel på bredd element. Rapportering profilform Det är nu möjligt att använda osymmetriskt toleransområde på yt- och profilform med alla typer av inpassningsalgoritmer med ASME Y14.5. Tidigare gick det endast om man använde inpassningsalgoritmen Optimerad. Osymmetriskt toleransområde går nu även att använda med ISO Rapporteringen med ISO 8015 och ISO 1101 visas olika. ISO 1101: Meas är dubbla sämsta Min/Max och ställs mot hela toleransen. ISO 8015: Meas är skillnaden Min/Max. Min och Max ställs mot toleransgränserna. Det står på utvärderingsetiketten vilken standard som har använts. Valet 8015 är ett misstag av Wilcox och kommer att försvinna ( i PCDMIS 2014MR1?). 14 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

15 Ändrad metod att räkna vinklar Metoden för beräkning av vinklar nära kvadrantgränserna (0, 90, 180, 270, 360, -90, -180) har korrigerats så att PC-DMIS inte tvingar in resultatet i samma kvadrant som det nominella värdet. Tidigare kunde vi få problem i t.ex. följande fall: Faktisk vinkel (röd): 92 PC-DMIS resultat (blå): 88 Nominell vinkel (grön): 85 Vid inläsning av program gjorda i äldre versioner kommer berörda vinkelutvärderingar att bli avmarkerade (kommer inte att köras om vi inte ändrar markeringen), och vi får också upp en lista över vilka programrader som behöver kontrolleras (Ej verifierat inte lyckats få fram något sådant). Om man av någon anledning inte vill ha det nya beteendet kan det stängas av med EnforcePositiveNegativeAngles = False i PC-DMIS Inställningar (Settings Editor). 15 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

16 Uppriktningar Ny uppriktning QuickAlign En ny uppriktning, QuickAlign, finns tillgänglig på 3 sätt: Knapp i QuickMeasure verktygsfältet. Knapp i det nya verktygsfältet Uppriktning. Val i menyn Infoga/Uppriktning. En QuickAlign kan göras med en kombination av ett, två eller tre element. Element väljs genom att hålla ned Ctrl och klicka på ett element i programkoden. Uppriktningen är beroende av typ av element som är valt och ordningen på dem. Om inga element väljs så används de tre sista elementen i programmet. CNC uppriktning med QuickAlign i CNC mätmaskiner I CNC mätmaskiner kan QuickAlign göra en manuell grovuppriktning av mätta element och sedan kopiera dessa element och göra en CNC-uppriktning. En CNC-uppriktning skapas om dessa kriterier är uppfyllda: PC-DMIS är i Startup läge. (Ingen uppriktning är utförd) PC-DMIS är ansluten till en CNC-maskin. Detaljprogrammet är fortfarande i manuellt läge. Elementen som används i uppriktningen kan låsa alla frihetsgrader.. När QuickAlign används för att göra en CNC-uppriktning utförs följande. Lägger till en operatörskommentar för att påminna om att programmet måste kompletteras med en CNC rörelse, t.ex. via-punkter eller ClearanceCube. Lägger till raden CNCLÄGE/CNC. Kopierar alla element som används i den manuella uppriktningen och klistrar in dem med namntillägget "_CNC". Skapar en CNC-uppriktning efter varje kopierat element och innehåller alla låsningsgrader. Det betyder att alla låsningsgrader som det aktuella elementet inte låser upp utförs av element från den manuella uppriktningen. Namnet på CNC-uppriktningarna bygger på det sista namnet i manuella uppriktningen så att de nya namnen blir t.ex. A3_CNC1, A3_CNC2 och A3_CNC3. Lägger alla programrader från manuella uppriktningen i en grupp "MAN ALIGN". Lägger alla programrader från CNC-uppriktningen i en grupp "DCC ALIGN". 16 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

17 Vision Ny Auto Blob funktion Auto Blob har tillkommit när man använder PC-DMIS Vision. Denna funktion kan bl.a. användas när man vill mäta en area. Auto Blob hittar man bland de övriga autoelementen. Laser Pointcloud/Punktmängd Ett antal förbättringar och förenklingar av användande av Pointcloud t.ex CROSS SECTION. Stöd för CMS 208 Stöd för CMS 208 sensor i både CNC och Portable. Denna sensor stöder NORMAL, HIGH, och XHIGH sensitivity mode. Quick Fixture Dialogen Fixtur (2013MR1) Man kan nu ändra storlek på dialogen Fixtur. Komponenterna Swift-fix baseplates 300 mm x 400 mm x 12 mm och 400 mm x 600 mm x 12 mm har tillkommit. Markerade komponenter i fältet Visade fixturer i dialogen Fixtur tänds upp med röd färg i Grafikfönstret. Importerade Quick Fixture komponenter Importerade Quick Fixture komponenter placeras bättre i grafikfönstret. Istället för att de placeras vid mätspetsen så placeras de nu i importerad maskins -X, -Y, -Z hörn. 17 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

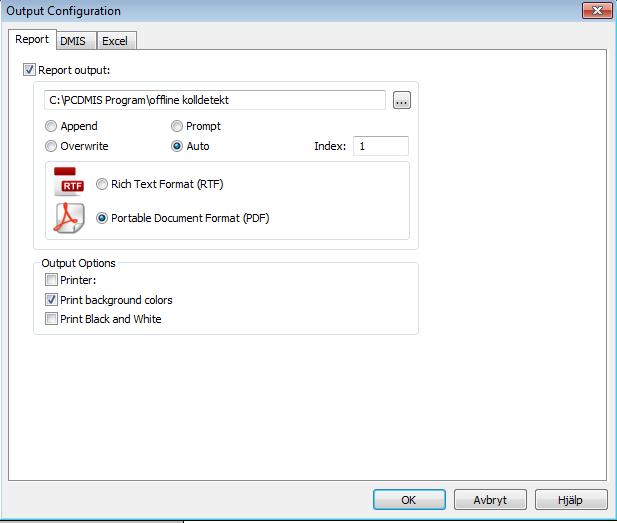

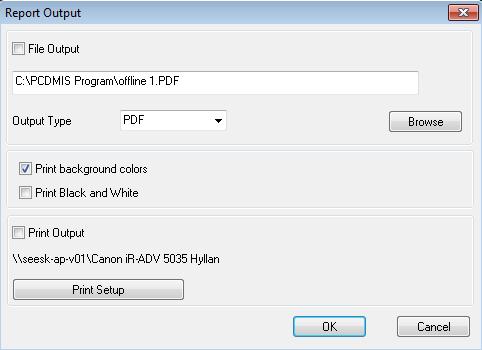

18 Rapportering Nya rapportmallar (2013MR1) 4 nya knappar med rapportmallar har tillkommit i rapportfönstrets verktygsfält. Oformaterad text En rapport som endast innehåller oformaterad text. Saknar helt grafik. Text och CAD utom tolerans En rapport som endast visar de utvärderingar som ligger utanför tolerans. Formplottning En rapport som liknar formvisningen man får i Infoga/Rapportkommando/Analysfönster. Denna rapport har en större visning av formen och visar en formanalys per sida. Standardvärde En rapport som visar rå text som PC-DMIS visade rapporter i väldigt gamla versioner (legacy). Förbättrad dialog Utskriftsalternativ Dialogen Utskriftsalternativ (Arkiv/Skriv ut/ Utskriftsformat,rapport..) har bytt namn till Konfiguration av utdata. Valet DML-utskrift som fanns tidigare är borttaget. Dialogen har fått ett helt nytt utseende och består nu av 3 flikar: Rapport Här väljer du om rapporten ska sparas som en Rich Text Format (.rtf) eller Portable Document Format (.pdf) fil, eller skickas till en skrivare. DMIS - Här väljer du om rapporten ska sparas som en Dimensional Measuring Interface Standard (.dmo) utfil. Excel - Här väljer du om rapporten ska sparas som en Excel fil (.xls,.xlsx, eller.csv). Den här fliken innehåller samma inställningar som i PCD2Excel i verktygsfältet Guider. OBS! PCD2EXCEL i Guider är planerad att tas bort i senare versioner av PC-DMIS. Börja använd Excel-fliken redan nu. Stöd för visning av sparade Excel rapporter Du kan nu öppna en rapport som tidigare är sparad som en.xls,.xlsx, eller.csv fil, även om du inte i din dator har ett program som kan visa de filtyperna. Rapporten visas på skärmen med det program som du har associerat med aktuell filtyp. Om du inte har något program associerat med dessa filtyper visas rapporten med Excel Viewer som finns inbyggd i PC-DMIS. För att öppna en rapport väljer du Visa/Rapport. 18 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

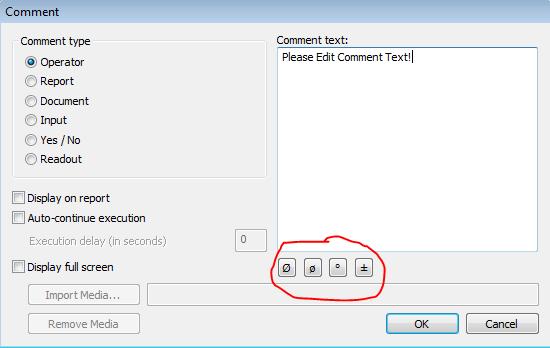

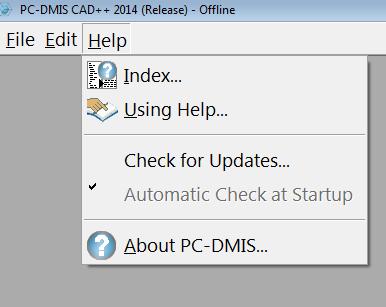

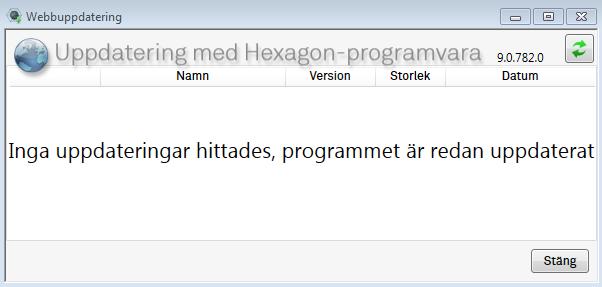

19 Spara/Skriv ut rapporten (2013MR1) I rapportfönstrets verktygsfält finns nu en knapp Spara/skriv ut rapporten som gör det möjligt att hantera rapporten unikt efter den aktuella körningen. Portable Stöd för B-Probe Nu finns stöd för B-Probe tillsammans med AT402 Tracker. En B-Probe på en AT402 fungerar som en T-Probe på en AT901 men mäter enbart punkter. Övrigt Specialtecken i kommentar (2013MR1) Några specialtecken kan nu lätt infogas i en kommentar. Knappar har tillkommit för tecknen Ø, ø, och ±. Senast använda fil (2013MR1) Det finns nu en registernyckel MostRecentFileList i Settings Editor där man kan ange hur många filer som ska visas i listan senast använda fil under Arkiv. Man kan välja 0-15 och 4 är förvalt. 19 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

20 Nya kopiera Parametrar och klistra in Parametrar Kopiera och klistra in parametrar hjälper dig att kopiera parametrar från ett element eller utvärdering och klistra in dom i ett eller flera element eller utvärderingar i redigeringsfönstret. T.ex. kan man kopiera och klistra in: Elementparametrar: ANTPKTR, DJUP och STÖDPUNKTER Utvärderingsparametrar: UTSKRIFT, TEXT, GRAF och toleranser Nominella värden, mätpunkter och vektorer är inte parametrar och kan därför inte kopieras på detta sätt. Markera en parameter, flera parametrar eller ett helt element. Använd sedan en av följande metoder: Tryck Ctrl+Alt+C. Högerklicka och välj Kopiera Parametrar. Välj från menyn Redigera/Kopiera Parametrar. Markera det eller de element som du vill klistra in de kopierade parametrarna i. Använd sedan en av följande metoder: Tryck Ctrl+Alt+V. Högerklicka och välj Klistra in Parametrar. Välj från menyn Redigera/ Klistra in Parametrar. Utskrivbar hjälpfil En.zip fil finns nu med alla PC-DMIS hjälpfiler i PDF format. Zip filen finns i en underkatalog till PC-DMIS installationskatalog. Underkatalogens namn är de 2 första bokstäverna i aktuellt språk, sv för svenska och filens namn är swedish_pcdmis_manuals.zip. Automatisk kontroll om det finns uppdateringar Ändrat så att Automatisk kontroll vid start är förvalt. Det valet betyder att PC-DMIS vid uppstart automatiskt kontrollerar om det finns en uppdatering av aktuell PC-DMIS version. Om en uppdatering finns visas dialogen Webbuppdatering och ger dig möjligheten att ladda ner och installera uppdateringen. Obs! Du kan endast ladda ner och installera om PC-DMIS är startat med administratörsrättigheter. 20 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1

21 Till sist Glöm inte bort 21 PC-DMIS version 2014 Nyheter och förbättringar, utgåva 1
