1 PC-DMIS Dagar 2017 Nyheter och förbättringar

2 2 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

3 Allmänt Om PC-DMIS 2017 R2 PC-DMIS 2017 R2 släpptes under juli Beskrivningarna av funktioner och rättningar i PC-DMIS 2017 i detta dokument är inte fullständig, utan utgör ett axplock av nyheterna. För mer information hänvisar vi till Readme filen i PCDMIS. Den svenska Readme-filen ligger i katalogen C:\Program Files\Hexagon\PC-DMIS 20xx\sv Installation PC-DMIS 2017 R2 installeras i en separat programmapp. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. I Windows Vista, Windows 7 och Windows 8 måste vi köra som administratör första gången PCDMIS startas. Högerklicka på PC-DMIS ikonen på skrivbordet och välj Kör som Administratör. Fil-lagring Information om fil-lagring, registerhantering och användarrättigheter beskrivs närmare i Appendix B i Readme filen i PC-DMIS. I vilken version finns uppdateringen? R1 Funktionen kom redan i PC-DMIS 2017 R1. R2 Funktionen finns i PC-DMIS 2017 R2. Vem har tillgång till funktionerna? Möjligheten att använda nyheterna beror på vilken nivå av PC-DMIS man använder, (PRO, CAD eller CAD++). Vissa av nyheterna berör PC-DMIS med en specifik option, t.ex Mesh. 3 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

4 Innehållsförteckning Allmänt... 3 Om PC-DMIS 2017 R Installation... 3 Fil-lagring... 3 I vilken version finns uppdateringen?... 3 Vem har tillgång till funktionerna?... 3 Rekommenderade systemkrav... 6 Uppmärksamhet - 32-bitars användare!... 6 Operativsystem... 6 Microsoft.NET Framework... 6 RAM... 6 CPU... 6 Grafik... 7 Hårddisk... 7 Visa... 7 Anslutning... 7 Webbläsare... 7 Antivirusprogram... 7 Lösningar för mätmaskiner med kommunikationsstandard RS Grafikfönster och Grafikvisning... 8 Uppdaterat användargränssnitt (R2)... 8 Kommentar-knapp (R1)... 8 Utökat innehåll i verktygsfältet Grafiska element (R1)... 8 Nytt verktygsfält CAD (R2)... 8 Klistra in mönster (R1)... 9 SpacePilot (R1)... 9 Tjocklek på skjutmåttslinje (R2)... 9 CAD, DCI Snabbare CAD-import (R2) Nya DCI stöd Nya DCT stöd Unigraphic loggfil (R1) Vero(R2) Vilka CAD stödjer PCDMIS Autoelement Snabbscanningsfunktion (R1) Användardefinierad körväg i Strategi TTP-friformsplan (R1) Konstruerade element Konstruerat tangerande plan (R1) Utvärderingar Kommando för storlek (R1) Laser/ Cloud of Points Skjutmåttsverktyg (R1) Start-, mitt-, och slutpunkter från skjutmåttet (R2) Snabbscanningsstöd för lasermäthuvud (R2) Elementextrahering med laser (R1) Infallsvinkel (R1) Maxavstånd till CAD (R1) Laserlinjefilter för punktreduktion (R1) PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

5 Förbättringar av zoom och rotation vid scanning (R1) Ändring av standardinställningarna för punkmängdsvisning (R1) Antal överhoppade scanlinjer (R1) Elementextrahering med laser(r1) Optionen Mesh (Rutnät) (R2) Autoytpunkt från Mesh (R2) Meshuppriktning(R2) Sammansatta ytfärgkartor (R2) Vision Direktvyn blir OPTIK Filtrering (R2) Visning av redan programmerade element (R2) Förbättrad belysningskontroll Rapportering Filformatet.txt i utskrifter (R2) Växlare Växlarnamn (R1) Temperaturkompensering Ny temperaturkompensering V2 (R2) Övrigt INSPECT (R1) Slideshow i INSPECT (R2) NOTIFICATION CENTER (R1) Kommandon från en nyare version (R1) Anteckningar Kontaktinformation PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

6 Rekommenderade systemkrav Uppmärksamhet - 32-bitars användare! PC-DMIS 2017 R2 kommer inte längre att stödja 32-bitars Windows-operativsystem, oavsett versionsnummer på operativsystemet. PC-DMIS 2017 R1 blir den sista 32-bitarsversionen av PC- DMIS som stöds av Hexagon Manufacturing Intelligence. Uppdatera operativsystemet och maskinvaran (persondatorn) för din mätenhet, om du inte redan gjort det, till ett modernt 64- bitarssystem med ett vanligare och mer stabilt Windows-operativsystem som Windows 10, Windows 8.1 eller Windows 7 efter behov. Kunder som går över till ett modernt operativsystem får fördelar som: Mycket bättre säkerhet Brett urval av enheter för mobilt arbete Högre produktivitet hos användarna Lägre ägandekostnad med alla förbättrade hanteringsalternativ Operativsystem PC-DMIS 2017 R2 körs under 64-bitars Windows 10, Windows 8.1, Windows 8, Windows 7, och Windows Vista. Inga andra operativsystem stöds. Om du använder tredjepartsdrivrutiner bör du kontakta din lokala representant för Hexagon Manufacturing Intelligence och säkerställa kompatibilitet med operativsystemet. På PC-DMIS Vision-maskiner stöds inte 32 och 64-bitars Windows 8. Hårdvarukomponenten Matrox Framegrabber för PC-DMIS Vision stöder inte ett 64-bitars operativsystem. Microsoft.NET Framework Microsoft.NET Framework för Windows. Om du inte har Microsoft.NET Framework 4.6.1, installerar PC-DMIS programmet det åt dig. RAM 4 GB RAM eller mer. Storleken på CAD-datafilen och värdet på tesseleringsmultiplikatorn påverkar mängden minne som behövs. De påverkar båda antalet tesselerade ytor som krävs för att visa modellen. Ett mindre värde på tesseleringsmultiplakatorn resulterar i att mer minne krävs för ytorna. För stora CAD-modeller kan detta orsaka ett "slut på minnet"-fel. Om detta uppstår kan den nuvarande PC-DMIS-sessionen bli ostabil och måste avslutas. Standardmultiplikatorn för tesselering är 1,0. En tesseleringsmultiplikator över 0,1 ger 10 till 20 procent ökning av minnesbehovet jämfört med standarden 1,0. En tesseleringsmultiplikator under 0,01 ger ytterligare 50 till 65 procent ökning av minnesbehovet. 1 GB video-ram CPU 2 GHZ eller större processor med dubbla kärnor 6 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

7 Grafik För stationära datorer: Grafikkortet Nvidia Quadro K620 För bärbara datorer: Grafikkortet Nvidia Quadro K1100M För bärbara datorer som kör PC-DMIS med en RS4 lasersensor: NVIDIA Quadro M3000M grafikkort med 4 GB minne Grafikdrivrutinen måste stödja OpenGL 3.0 eller högre. Om drivrutinen inte stödjer minst OpenGL 3.0 eller om grafikdrivrutinen är mer än ett år gammal visas ett varningsmeddelande när PC-DMIS startas. Hårddisk 2 GB ledigt hårddiskutrymme plus ett allokerat virtuellt minne som är 8 gånger större än den största CAD-modell som används SSD-enhet, HDD 10K eller två diskar i RAID 0-läge (högpresterande hårddisk) Visa Skärmupplösning på 1280 x 1024 eller högre. Anslutning 2 Ethernet-portar. Detta kan krävas för vissa installationer beroende på lokala behov, inklusive, men inte begränsat till, mätmaskinsystem där en port behövs för styrenhetens kommunikation och en annan för kommunikation på intranätet/internet. 2 USB-portar DVD-enhet HASP-nyckel (ett fysiskt USB-hårdvarulås) eller en programlicens. Webbläsare Internet Explorer version 10 eller senare Antivirusprogram Hexagon Manufacturing Intelligence använde antivirusprogrammet Sophos för att testa PC-DMIS 2017 R2. Resultat med andra antivirusverktyg måste bekräftas av användaren själv. Lösningar för mätmaskiner med kommunikationsstandard RS-232 Om du installerar PC-DMIS 2017 R2 på en ny eller befintlig dator, men har en äldre mätmaskinsmodell som använder kommunikationstyp RS-232, behöver du installera någon av dessa lösningar på datorn: En extern seriell-till-usb-adapterkabel för RS-232, plus drivrutin till seriell-till-usbadapterkabeln Ett internt seriellt adapterkort med serieportar 7 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

8 Grafikfönster och Grafikvisning Uppdaterat användargränssnitt (R2) Verktygsfältens ikoner, programmets teckensnitt, och CAD-bakgrund samt färger har uppdaterats. Nu tillämpas mer moderna och konsekventa ikoner för verktygsfälten och konsekvent användning av färgstatus, genom hela PC-DMIS. Det nya användargränssnittet blir tydligare t.ex. vilken flik i en dialog som är aktiv eller om en funktion är aktiv eller ej. (Söknominella värden från CAD, Enbart punkter t.ex.) Kommentar-knapp (R1) Knapp för Kommentar finns i verktygsfältet QuickMeasure. Utökat innehåll i verktygsfältet Grafiska element (R1) Verktygsfältet grafiska element innehåller nu knappar för att tända/släcka visning av t.ex. CADmodell, maskin, växlare, fixturobjekt, säkerhetsplan och ClearenseCube. Verktygsfältet ingår även i QuickMeasure. Nytt verktygsfält CAD (R2) Ett nytt verktygsfält CAD har tillkommit. Det ingår även som en del i verktygsfältet QuickMeasure. Här kan vi snabbt komma åt dialoger för t.ex: Byta färg på CAD-modeller CAD GD&T urval Visa CAD-info Komplettenhet CAD lager CAD-grupper 8 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

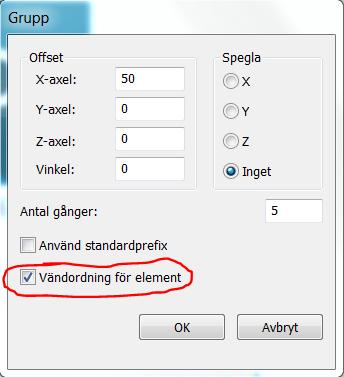

9 Klistra in mönster (R1) Tillägg av kryssrutan Vändordning för element i dialogrutan Mönster (Redigera Mönster). Om du markerar kryssrutan vänds ordningen på elementen som du klistrat in med funktionen Klistra in (mönster). På det viset kan du få en mycket kortare åkväg. Mönster-funktionerna finns nu även som knappar i QuickMeasure verktygsfältet. SpacePilot (R1) Förbättrat stöd för SpacePilot i PC-DMIS. Tjocklek på skjutmåttslinje (R2) Du kan använda alternativet Skjutmåttslinje, tjocklek på fliken OpenGL i dialogrutan Belysning och material (Redigera Grafikfönster OpenGL) för att ställa in tjockleken på skjutmåttslinjen. 9 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

10 CAD, DCI Snabbare CAD-import (R2) CAD-fil import kan nu hantera flera processorer, vilket ger snabbare import och bättre övergripande upplevelse. Nya DCI stöd CATIA V5 DCI för R26. (R1) Nya DCT stöd CATIA V5 DCT för R26 (R1) Solid Edge DCT (R2) Unigraphic loggfil (R1) Tillägg av funktion för att generera en loggfil i PC-DMIS när du använder Unigraphics (NX) Direct CAD Interface (DCI) och ställer in registerposten DebugDCI i programmet Inställningar som Sant. Vero(R2) CAM-modeller från Vero Softwares VISI kan nu importeras direkt till PC-DMIS, kompletta med identifierade kontrollpunkter som kan konverteras automatiskt till mätningar. Vilka CAD stödjer PCDMIS 10 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

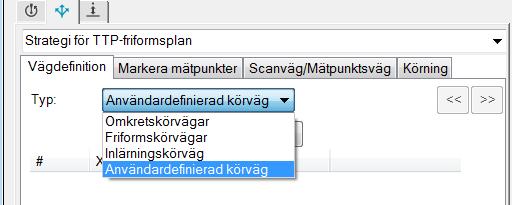

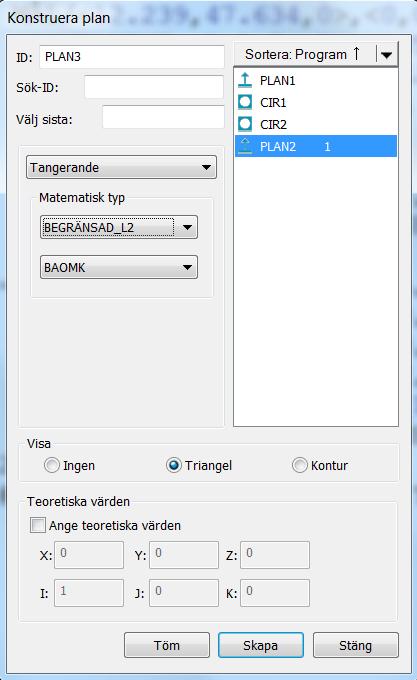

11 Autoelement Snabbscanningsfunktion (R1) Snabbscanningsfunktionen genererar en scanning från CAD med ett klick. Med en snabbscanning skapas en linjär öppen scanåtgärd på en yta eller polylinje. Om du vill skapa en linjär öppen scanåtgärd på en yta trycker du på Ctrl+Shift och klickar på önskad startpunkt och drar tills du når den önskade slutpunkten för scanningen. Om du vill skapa en linjär öppen scanåtgärd på en polylinje trycker du på Ctrl+Shift och klickar på önskad startpunkt på linjen och drar i önskad scanriktning. En linjär öppen scan skapas från startpunkten till slutet på polylinjen minus mätspetsradien. Om polylinjen är sluten görs scanningen runt hela linjen. Den börjar från den punkt där du klickade startpunkten. Användardefinierad körväg i Strategi TTP-friformsplan (R1) Tillägg av metoden Användardefinierad körväg i Strategi för TTP-friformsplan. Du kan använda denna metod när du vill skapa mätpunkter på ett plan genom att klicka på CAD. Då mäts just de punkterna till skillnad mot Friformskörvägar där mätpunkter skapas med en viss steglängd mellan de klickade punkterna. Konstruerade element Konstruerat tangerande plan (R1) Tillägg av konstruktionsvalet Tangerande plan. Detta val stöder beräkningsalternativ för referensplan i enlighet med ASME Y14.5 och ISO Vi kan välja mellan 3 matematiska val: MinMax ger en balansering av avvikelsen omkring högsta punkten. Det är detta val som ISO 5459 beskriver. L1 är lika med minimering av summan av avvikelsen till varje mätpunkt. L2 är en minsta kvadrat-passning. Alla referensplan ska konstrueras med valet MinMax enl. ISO PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

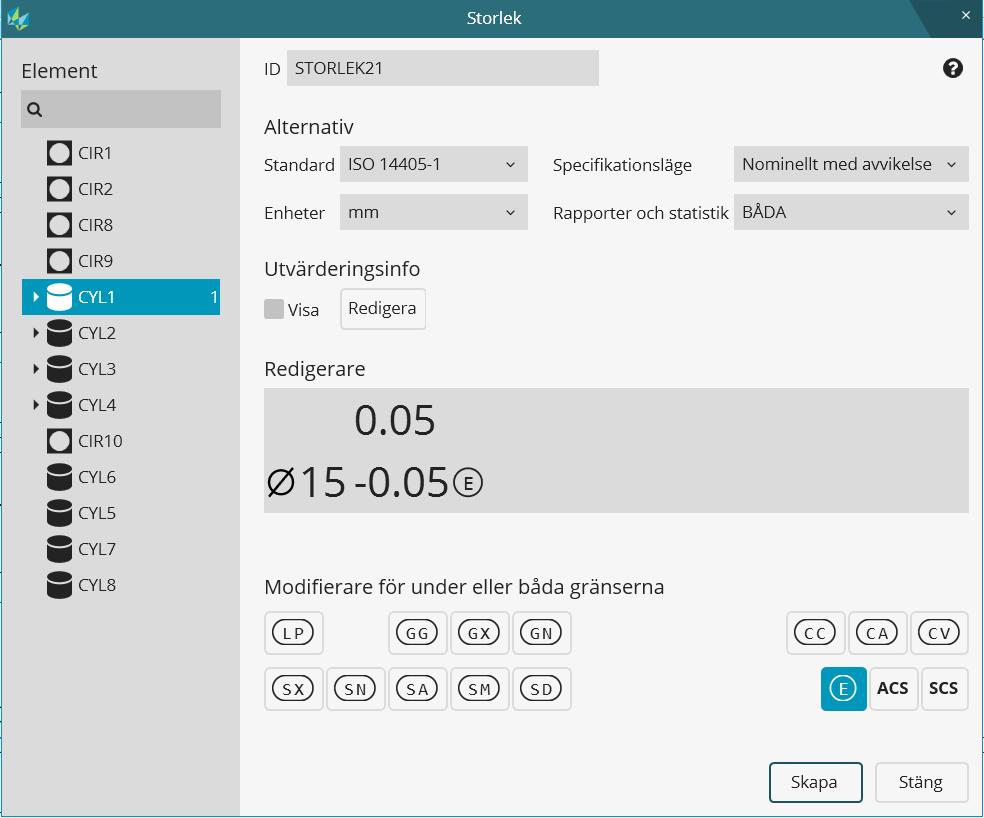

12 Utvärderingar Kommando för storlek (R1) Det nya storlekskommandot stöder element med storleksspecifikationer i enlighet med standarderna ASME Y och ISO :2010. ASME Y URAME (Unrelated Actual Mating Envelope) Lokal storlek ISO :2010 Lokal storlek Global storlek Beräknad storlek Rangordnad storlek 12 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

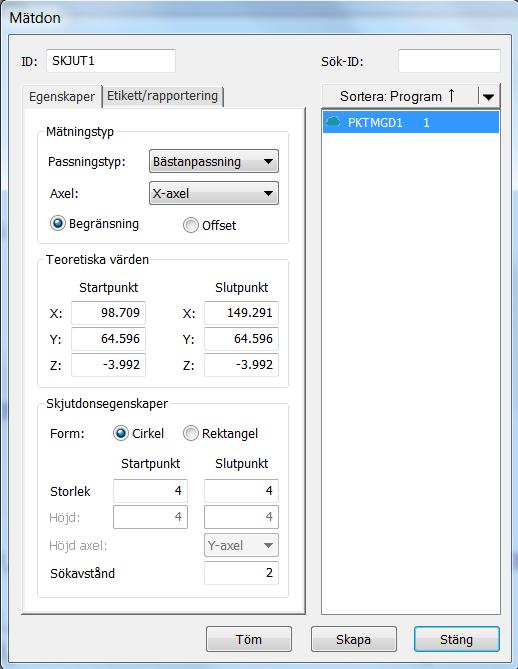

13 Laser/ Cloud of Points Skjutmåttsverktyg (R1) Med skjutmåttet får du en lokal tvåpunktsstorlekskontroll på punktmängd eller rutnätsobjekt (Mesh). Utvärdera måttet på fliken Etikett/rapportering om du vill visa skjutmåttslängd i rapporten. Skjutmåttsverktyget har två mätspetsar som mäter avståndet mellan två motstående sidor. Skjutmåttsspetsen har en användardefinierad storlek. Välj start- och slutpunkter genom att klicka i Grafikfönstret. Data inom mätspetsstorleken används sedan för att beräkna skjutmåttets mätpunkter vid de högsta värdena på valda ytor. En valfri bästanpassningsmetod kan också användas. Programmet utför en "söksträcka" längs med skjutmåttsaxeln för att fastställa vilka punkter som ska ingå. Om du vill använda verktyget väljer du Infoga Mätdon Skjutmått, så öppnas dialogrutan Skjutmått. Du kan även klicka på Skjutmått på verktygsfälten QuickMeasure eller Quickcloud. Start-, mitt-, och slutpunkter från skjutmåttet (R2) När du använder verktyget Skjutmått beräknar PC-DMIS automatiskt start-, mitt-, och slutpunkter. Dessa punkter visas som val i utvärderings-, konstruktions-, och uppriktningsfönstren. Snabbscanningsstöd för lasermäthuvud (R2) Snabbscanningen stöder nu även lasermäthuvuden som exempelvis CMS. För att skapa en linjär öppen scan, tryck på Shift+Ctrl, klicka sedan och dra på ytan. Snabbscanning stöder användning av flera ytor och polylinjer, såväl som förvalda ytor eller polylinjer. 13 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

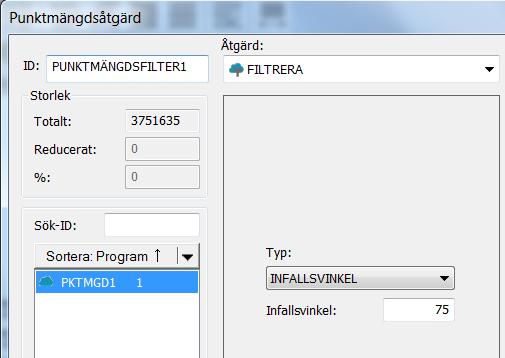

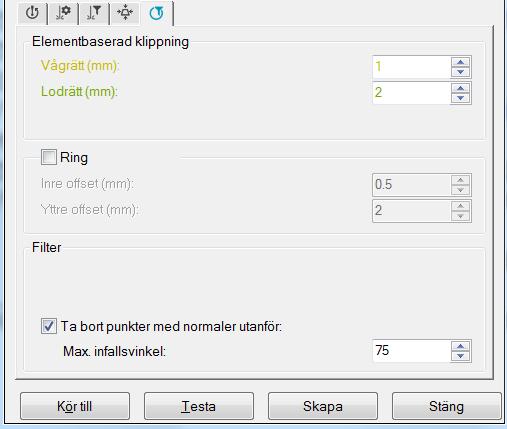

14 Elementextrahering med laser (R1) Förbättring av egenskaperna för autoelementextrahering med laser. Infallsvinkel (R1) Tillägg av filtertypen INFALLSVINKEL i listan Typ i dialogrutan Punktmängdsåtgärd för filteråtgärden (Åtgärder Punktmängd Filter). Detta filter genererar en delmängd av punkter som utesluter (eller filtrerar ut) punkter med en normalvektorriktning som faller utanför den angivna vinkeln i förhållande till lasersensorns riktning. Du kan använda det här filtret för att ta bort laserpunkter som orsakas av sekundära reflektioner eller "brus". Du kan se effekten av det här filtret när du klickar på knappen Verkställ i dialogrutan. För användning av filtret måste det finnas vektorinformation för punktmängdsdata. Maxavstånd till CAD (R1) Tillägg av rutan Maxavstånd till CAD i dialogrutan Punktmängdsåtgärd för tvärsnittsåtgärden (Infoga Punktmängd Tvärsnitt). Det här alternativet anger det maximala avståndet i punktmängdsdata i förhållande till den nominella CAD-modellen. Standardinställningen är 2 mm. Om den scannade delen avviker mer än det maximala avståndet från CAD-modellen kan PC-DMIS inte beräkna det uppmätta (gula) tvärsnittet. Du kan ställa in detta värde om du vill redogöra för stora avvikelser i scannade data i förhållande till CAD-modellen. För korrekt funktion måste det finnas information om normalvektorn för punkmängdsdata som du använder med denna parameter. Laserlinjefilter för punktreduktion (R1) Implementering av ett nytt laserlinjefilter för punktreduktion och utjämning i realtid när du skannar. Scannade punkter reduceras med alternativet Max. punktfördelning. Om du vill använda den här funktionen klickar du på knappen Parametrar för punktmängdsdatainsamling i verktygsfältet Punktmängd. 14 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

15 Förbättringar av zoom och rotation vid scanning (R1) Förbättringar av zoom och rotation vid scanning med portabla armar. Scanningsdata har nu ett smidigare flöde i Grafikfönstret. Den scannade detaljen roterar i Grafikfönstret genom att följa sensorns riktning även när scanningen upphört. Du kan aktivera och inaktivera automatisk zoomning med menyalternativet Visa Övriga fönster Mäthuvudsverktyg. Ändring av standardinställningarna för punkmängdsvisning (R1) Den dynamiska visningen vid scanningen har utökats och tidigare scannade delen skuggas. Den statiska visningen efter scanning har utökats till 2 miljoner punkter. Antal överhoppade scanlinjer (R1) Tillägg av registerposten SkipNumberOfStripes för laserscannrar. Värdet för den här posten anger antalet scannade linjer som ska hoppas över mellan varje scannad linje som visas i Grafikfönstret under körning av laserscanningen. Värdena är: 0 (noll, standard) Alla scannade linjer visas i Grafikfönstret under körning av en scanåtgärd. Positivt heltal Anger antalet scannade linjer som ska hoppas över mellan varje scannad linje i Grafikfönstret. Negativt heltal Inga scannade linjer visas i Grafikfönstret under körning av en scanåtgärd. Visningen av scannade linjer är avstängd under körning. Det här alternativet kan vara bra när du behöver bättre körprestanda för stora mätrutiner. Exempel: Om du ställer in värdet "1" visas en scannad linje och en scannad linje hoppas över. Om du ställer in värdet "10" visas en scannad linje och 10 scannade linjer hoppas över. Elementextrahering med laser(r1) Extraheringsalgoritmen för 3D- och 2D-laserelement i PC-DMIS Laser tar nu hänsyn till normalvektorriktningen på punkterna inom extraheringszonen. Denna algoritm ger ett mer rättvisande resultat. Kryssrutan Ta bort punkter med normaler utanför: Max infallsvinkel har lagts till på fliken Elementextrahering i dialogrutan Laserautoelement. 15 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

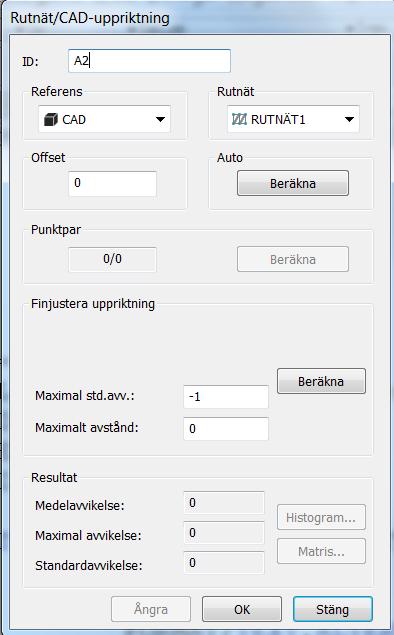

16 Optionen Mesh (Rutnät) (R2) Mesh-upplösningen har förbättrats från import till visualisering. Nu är det enklare att applicera en färgkarta på en Mesh och skapa noteringspunkter, göra uppriktning på Mesh mot CAD-modeller eller ett annat Mesh. Det har även tillkommit ett verktygsfält Mesh. Autoytpunkt från Mesh (R2) Du kan extrahera ett laserautoelement, ytpunkt, från en Mesh i dialogrutan Laserautoelement, ytpunkt. För att få ett mer noggrant resultat på en krökt yta vid extrahering av en autoytpunkt från ett rutnät, ska en mindre horisontell klippning i zonen för att begränsa punkterna (hörnen) användas för att beräkna det uppmätta värdet. Meshuppriktning(R2) Du kan rikta upp en Mesh till en CAD-modell eller upprikta en Mesh till en annan Mesh. Om du riktar upp en Mesh till en CAD-modell, kan du använda antingen autoberäkna eller uppriktningsmetoden punktpar/förfining. Om du uppriktar en Mesh till en annan Mesh, ska du använda uppriktningsmetoden för punktpar/förfining. Metoden autoberäkning är inte tillgänglig för Mesh till Meshuppriktningar. 16 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

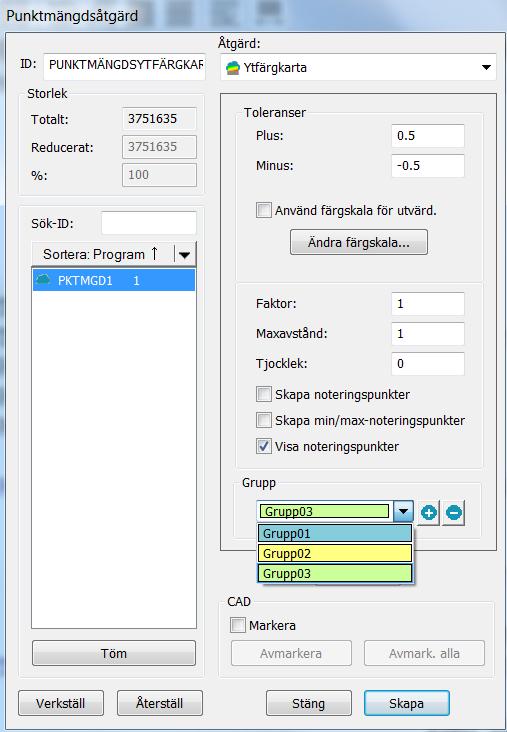

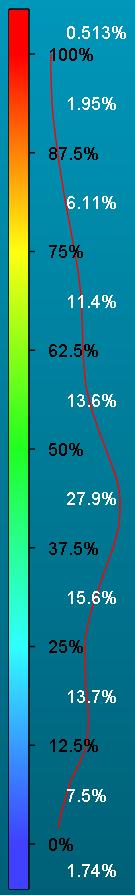

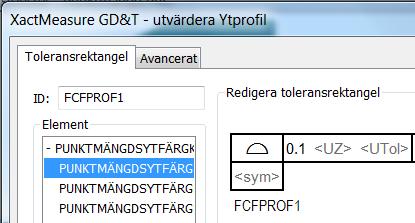

17 Sammansatta ytfärgkartor (R2) Du kan skapa en ytfärgkarta, gruppera de markerade ytorna, och tilldela olika toleranser för varje grupp. När en färgkarta innehåller flera grupper med olika toleranser, visas färgskalan automatiskt med användning av procenttal. När du skapar utvärdering av ytprofil som använder en färgkarta med flera toleranser grupperade, kan du expandera ytfärgkart-funktionen för att visa individuella grupper. Du kan skapa en utvärderad ytprofil för varje ytfärgkart-grupp. 17 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

18 Vision Direktvyn blir OPTIK Fliken Direktvy byter namn till OPTIK för att bli mer konsekvent med fliken LASER. Filtrering (R2) Nu förbättras effektiviteten av visionsfunktioner genom att minska efterkontroller orsakade av t.ex. smuts. Filtret för avvikelser har förbättrats för att bättre kunna hantera brus på små bågsegment och vid slutpunkter av en linje, vilket kräver mindre manuell analys och efterkontroller av programmeraren. Visning av redan programmerade element (R2) OPTIK-vyn kan nu visa vilka element som redan har programmerats utan att man behöver växla till CAD-vy och erbjuder även en integrerad fokusgraf. Förbättrad belysningskontroll Belysningskontrollerna i OPTIK-vyn för överlagringar har förbättrats. De erbjuder en förenklad valmetod för ringar, sektorer, och individuella lampor. 18 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

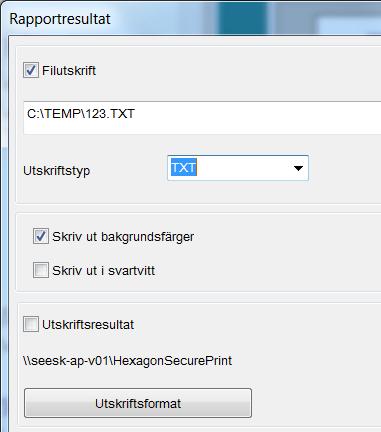

19 Rapportering Filformatet.txt i utskrifter (R2) Det nya filformatet.txt har lagts till som utskriftalternativ i dialogerna Rapportresultat och Konfiguration av utdata. Växlare Växlarnamn (R1) Ändring av namn på Hexagon-mäthuvuden på flikarna i dialogrutan Växlare (Redigera Alternativ Växlare) för att ange vilka funktioner de har. För att hjälpa dig hitta rätt växlare till ditt system innehåller namnen på mäthuvudsväxlarna på flikarna både de äldre namnen och de nyare namnen. Till exempel "LSPX1C" visas nu som "LSPX1C/HR-X (HR-X1-P)". 19 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

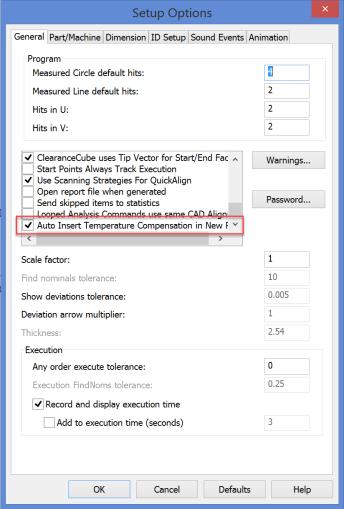

20 Temperaturkompensering Ny temperaturkompensering V2 (R2) Gäller för stationära CMM system av Hexagon-modell Gäller inte för Portabel utrustning (mätarmar, Leica etc.) 3:e-parts CMM (retrofit) och Dual Arm CMM På som standard när man gör nya program (OBS!) Stäng av det under F5, flik Allmänt om du inte vill ha det så. Ska vara enkelt att använda Man kan läsa av sensorerna utan att kompensera Avläsningen kan utvärderas och skickas till statistik Vissa inställningar kräver administratörsrättigheter Avancerade möjligheter Kan använda en variabel som sensor dvs. kan du bara läsa av ett temperaturvärde och få in det i en variabel, så kan du också använda det värdet för kompensering Felhantering om temperatur utanför gränserna Kan ansluta externa sensorer Kan använda flera sensorer Kontinuerlig kompensering (på vissa styrenheter) Äldre temperaturkompenseringen kan användas om växeln usetemperaturecompensationv2 sätts = Falskt (False) 20 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0

21 Övrigt INSPECT (R1) INSPECT är ett helt nytt verkstadsgränssnitt för PC-DMIS. Det är särskilt utformat för att göra det enkelt för CMM-operatörer att köra komplexa inspektionsrutiner och samtidigt skydda integriteten i resulterande data och programkoder. Ett enkelt, modernt gränssnitt ger operatörerna vägledning om rätt mätrutin med grafiska staplar och ett enkelt gränssnitt för mätanalysrapport och arkivering. Slideshow i INSPECT (R2) Nu introduceras Slideshow i INSPECT-programvaran, som gör det möjligt för en användare att skapa obegränsade, anpassningsbara layouter med inspektionsresultat som genererats vid mätningar. NOTIFICATION CENTER (R1) NOTIFICATION CENTER är en ny funktion som styr de inbyggda lamporna på vissa nyare CMM-modeller (t.ex. Evo) baserat på händelser från PC-DMIS. Händelserna kan vara fel, varningar och detaljer som är inom eller utanför toleransen. Du kan öppna NOTIFICATION CENTER från en ikon i aktivitetsfältet i Windows och konfigurera färg som ska användas för varje händelse. Du kan också ställa in uppspelning av ljudhändelser. Kommandon från en nyare version (R1) Om en mätrutin innehåller kommandon som en tidigare version av PC-DMIS inte stöder omvandlas de till kommentarer i PC-DMIS och dialogrutan Kommandon som inte stöds konverterade till kommentarer öppnas när du väljer att spara mätrutinen som tidigare version. I denna dialogruta visas de kommandon som omvandlas till kommentarer i PC-DMIS. 21 PC-DMIS version 2017 Nyheter och förbättringar, utgåva 1.0
