1 PC-DMIS Dagar 2013 Nyheter och förbättringar

2 2 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

3 Allmänt Om PC-DMIS 2013 PC-DMIS 2013 släpps under juni MR1 är planerad att släppas senare under året. Beskrivningarna av funktioner och rättningar i PC-DMIS 2013 i detta dokument är inte fullständig, utan utgör ett axplock av nyheterna. För mer information hänvisar vi till Readme filen i PCDMIS installationskatalog. Installation För befintliga användare rekommenderas att PC-DMIS 2013 installeras i ett separat programbibliotek. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. Läs mer om installationer i häftet PC-DMIS 2013 Tips & Tricks. I Windows Vista och Windows 7 måste vi köra som administratör första gången PCDMIS startas. Högerklick på PCDMIS ikonen på skrivbordet och välj Kör som Administratör. Allmän information Från och med PC-DMIS 2010 MR2 är PC-DMIS anpassat till kraven på struktur i fil-lagring och registerhantering i Windows Vista och Windows 7. I och med detta så har ett flertal saker påverkats. Detta beskrivs närmare i PC-DMIS 2013 Tips & Tricks. I vilken version finns uppdateringen? Inget angivet Funktionen finns i PC-DMIS 2013R. 2012MR1 funktionen kom redan i PC-DMIS 2012MR1. I listan med nyheter finns också nyheter som berör PC-DMIS Planner. Om materialet Beskrivningarna av nya funktioner hänvisar till svenska namn på menyfunktioner och dialoger. Bilder är från den engelska versionen. Anledningen är att svensk översättning inte fanns tillgänglig när materialet producerades och dessutom att användare kör både svensk och engelsk version. Vem har tillgång till funktionerna? Möjligheten att använda nyheterna beror på vilken nivå av PC-DMIS man använder, (PRO, CAD eller CAD++). Vissa av nyheterna berör PC-DMIS med en specifik option, till exempel IP Measure eller InspectionPlanner. 3 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

4 Innehållsförteckning Allmänt... 3 Om PC-DMIS Installation... 3 Allmän information... 3 I vilken version finns uppdateringen?... 3 Om materialet... 3 Vem har tillgång till funktionerna?... 3 Rekommenderade systemkrav, allmän information... 6 Rekommenderade systemkrav för PC-DMIS Om 64-bitars operativsystem... 6 Anti-virus program... 6 Windows XP support... 7 Inspection Planner, Standardvärden... 7 Grafikfönster och Grafikvisning... 8 Omarbetad dialog OpenGL... 8 Körväg... 8 Förbättrad kollisionsdetektering... 8 ClearenceCube utan CAD-modell... 8 GD&T i CAD-modellen... 9 Hantering av GD&T med felaktig antalsangivning (2012MR1)... 9 CAD, DCI Spegla program men inte CAD-modellen (2012MR1) Catia v6 DCT (2012MR1) SolidWorks DCT JT9.5 DCT Unigraphics DCI Förbättrad ProE DCI Förbättrad Unigraphics DCI Förbättrad Catia v Vilka CAD-format kan användas Möjlighet att exportera Auto-, Mätt och Konstruerat plan till IGES som yt-element Konstruktioner Konstruktion av Bredd-element Autoelement Stödpunkter för cirkel utan projektion Autocirkel med stödelement Utvärderingar Bredd-element som referens i toleransrektangel Ändrad redovisning av yt- och profilform med ISO (2012MR1) Utvärdering av kast på kon (2012MR1) Nollställ listan med körda kommandon (2012MR1) Uppriktningar Bredd-element kan användas i uppriktningar Flytta/vrid koordinatsystem med nominella värden (2012MR1) Sätt nollpunkt automatiskt Uppriktning med bästanpassning (2012MR1) Vision Utökat med 2 nya maskinmodeller: Optiv Classic 322 och Optiv Classic Möjlighet att använda Digital Kamera på FDC system PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

5 Stöd för CWS (Cromatic White light sensor) probe Stöd för enkelpunkts mätning med CWS probe på FDC system Rapportering Flyttad rapport mapp (2012MR1) Nya och förbättrade rapportmallar (2012MR1) Förbättrad PPAP rapportmall Omarbetad lagring av statistik till DataPage Övrigt Sök efter uppdateringar (2012MR1) Under skalet Till sist Anteckningar Kontaktinformation PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

6 Rekommenderade systemkrav, allmän information Rekommenderade systemkrav för PC-DMIS 2013 PC-DMIS 2013 kan köras under 32 eller 64 bitars Windows Vista, 32 eller 64-bitars Windows 7 samt 32 eller 64-bitars Windows 8. Inga andra operativsystem stöds. Beroende på vilken mätutrustning du har, kan det förekomma begränsningar i valet av operativsystem. o Matrox Framegrabber för PC-DMIS Vision stödjer endast 32-bitars operativsystem. o CMM-V mäthuvud stödjer endast 32-bitars operativsystem. 2 GHz eller bättre Duo-Core processor. 4GB eller mer RAM rekommenderas. För att utnyttja mer än 4 GB RAM krävs 64-bitars operativsystem. 1280*1024 bildskärmsupplösning med flimmerfri uppdateringsfrekvens DVD-rom läsare. 2 lediga USB-portar. 3D grafikkort t.ex Quadro Line från NVidia eller FirePro line från AMD/ATI. Nvidia är att föredra framför AMD. Grafikkort med minst 1 GB minne rekommenderas. Grafiken måste supporta OpenGL 3.0 eller högre. För att granska utskrifter i RTF format krävs Microsoft Word eller motsvarande ordbehandlingsprogram. Microsoft.NET 4.0 för Windows 7 En eller flera seriella portar beroende på hur datorn ansluts till mätutrustningen. Ett extra nätverkskort för trådlös eller trådbunden kommunikationen när mätutrustningen använder sig av detta. Internet Explorer Version 9. Beroende på tillämpning kan dock en betydligt högre systemspecifikation krävas. Tillämpningar med PC-DMIS som använder automation, komplexa grafiska rapporter eller stora CAD-modeller kan medföra behov av betydligt kraftfullare datorer. Om 64-bitars operativsystem 64-bitars Windows XP, Windows Vista och Windows 7 har varit möjliga att använda under en längre tid. PC-DMIS är fortfarande en 32-bitarsapplikation och drar inte full nytta av ett 64-bitars operativsystem. Notera att DCI, Direct CAD Interface, kräver en 32-bitars utgåva av CAD-systemet, när en 32-bitars version av PC- DMIS används. Anti-virus program Wilcox Associates Inc. använder Sophos antivirusprogram vid utveckling och test av PC-DMIS. Andra anti-virus program måste användaren verifiera att de fungerar. 6 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

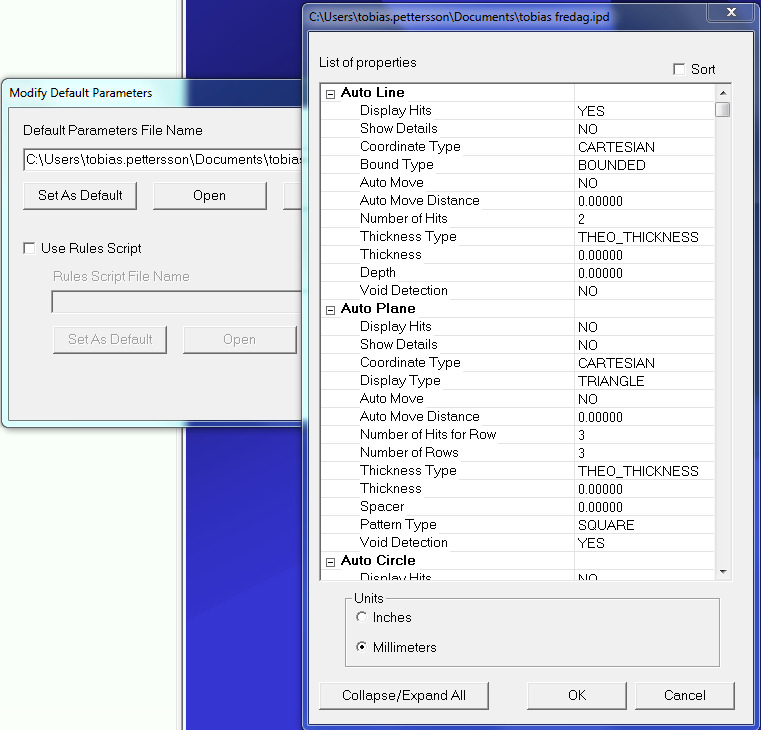

7 Windows XP support Med PC-DMIS 2010MR1 inleddes utfasningen av stödet för Windows XP. Den praktiska innebörden av detta är att utveckling och test inte har skett i Windows XP miljö, men det är troligt att PC-DMIS 2013 kan köras under Windows XP. Inspection Planner, Standardvärden Innehållet och omfattningen av IPD-filen med standardvärden för import av data har ändrats. Ni kan behöva återskapa eller öppna och spara om IPD filen med parametrar så att kontrollplaner importeras korrekt. 7 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

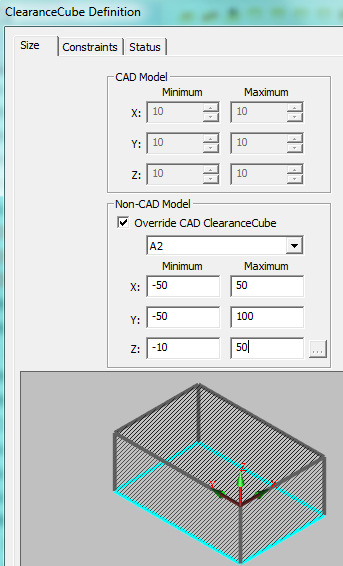

8 Grafikfönster och Grafikvisning Omarbetad dialog OpenGL Ett nytt fält Kantutjämning har tillkommit. Här kan man ställa in hur detaljerat kanter ska ritas i grafikfönstret. De gamla inställningarna Z-bufferdjup och Färgdjup finns inte längre. Körväg Förbättrad kollisionsdetektering Efter körning av kollisionsdetektering visas en loggdialog som visar vilka element som inte klarade testet. Om man nu markerar ett element i listan så blinkar den felaktiga rörelsen i grafikfönstret. ClearenceCube utan CAD-modell En säkerhetsvolym kan nu skapas även när man inte använder en CAD-modell. CAD=Detalj måste vara aktiverad och Åsidosätt CAD- ClearenceCube ska vara vald. Volymens storlek kan beskrivas på 2 sätt. Skriv in begränsningskoordinaterna som min/max XYZ-koordinater. Hämta in 2 mätspetspositioner från motsatta hörn i kuben när du arbetar online. 8 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

9 GD&T i CAD-modellen Hantering av GD&T med felaktig antalsangivning (2012MR1) Denna funktion berör PC-DMIS med optionen PC-DMIS GDT samt PC-DMIS Planner. När toleranskrav omfattar flera element och antalet angivna element inte matchar antalet som är knutna till kravet, identifieras samtliga hål med den angivna storleken i CAD-modellen. De olika elementen visas i en lista där de kan väljas. Ur listan väljs de element man vill utvärdera. Valda element indikeras med avvikande färg i CADmodellen. I bilden nedan visas hur kravet för de fyra 15 mm hålen bara är kopplat mot ett enda element i CAD-modellen. PC-DMIS letar upp alla hål av den angivna storleken och listar dem i dialogrutan. I listan väljs önskade element och valet bekräftas med OK. Dialogen visas bara om det angivna antalet element inte stämmer överens med kopplingen mellan toleranskravet och element i CAD-modellen. 9 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

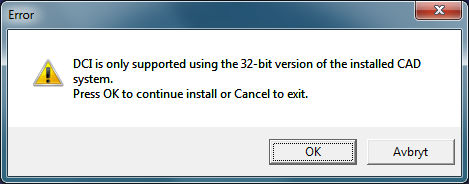

10 CAD, DCI Spegla program men inte CAD-modellen (2012MR1) I dialogen Välj detaljprogram som ska speglas kan man välja att inte spegla Cad-modellen utan endast programmet. Catia v6 DCT (2012MR1) Stöd för import av Catia v6 modeller. SolidWorks DCT Stöd för import av SolidWorks modeller. JT9.5 DCT Stöd för import av JT9.5 modeller. Unigraphics DCI Stöd för läsning av NX8.5 Unigraphics modeller. Förbättrad ProE DCI Omarbetad läsning av PRO/Engineer modeller. Förbättrad Unigraphics DCI Omarbetad läsning av Unigraphics modeller. Förbättrad Catia v5 Omarbetad läsning av CATIA v5 modeller. Vilka CAD-format kan användas Möjlighet att exportera Auto-, Mätt och Konstruerat plan till IGES som ytelement. Välj inställningen kontur på elementet för att exportera som en yta. 10 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

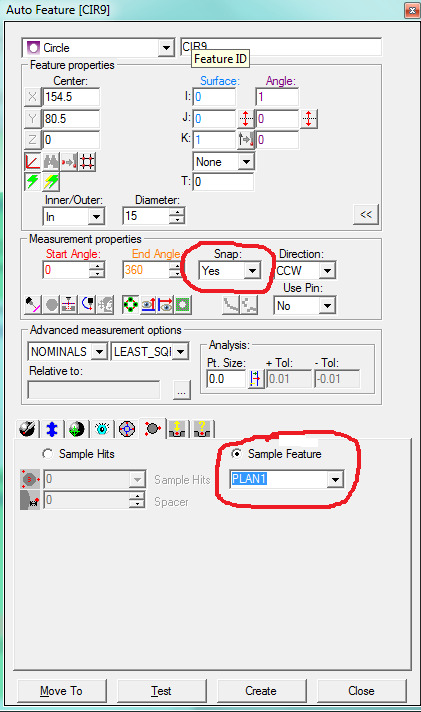

11 Konstruktioner Konstruktion av Bredd-element Ett Bredd-element kan konstrueras på till exempel kilspår eller passningar. Bredden konstrueras av 2 linjer(2d) eller 2 plan(3d). Elementet Bredd innehåller data från en linje resp. plan och ett avstånd mellan de två ingående linjerna/planen. Bredden kan beräknas med Gauss, Största inskrivna eller Minsta omskrivna. Om elementen som ingår är motställda kan konstruktionen motsvara en kontroll med passbit. Autoelement Stödpunkter för cirkel utan projektion Med inställningen Snap för en cirkel mätt med stödpunkter projiceras cirkeln till sitt nominella utbredningsplan, som om den mätts utan stödpunkter. Funktionen är värdefull för den som vill att lägesavvikelsen i koordinaterna X, Y och Z skall överensstämma med avvikelsen i en utvärdering av lägeriktighet. För att få tillgång till funktionen i Autocirkel dialogen måste registerväxeln EnableCircleDccSnap aktiveras. Autocirkel med stödelement Nu kan man istället för stödpunkter använda ett tidigare mätt plan som stödplan. 11 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

12 Utvärderingar Bredd-element som referens i toleransrektangel Ett konstruerat Bredd-element kan användas som referenselement i en toleransrektangel vid utvärdering av lägeriktighet och yt/profilläge. Ändrad redovisning av yt- och profilform med ISO (2012MR1) Yt och profilform med inställningen ISO beräknas nu så att avvikelsen inkluderar både dimensions och formfel. Tidigare beräknades avvikelsen som skillnaden mellan Max och Min avvikelsen för den mätta profilen, något som varit en utbredd missuppfattning under en längre tid. Detta var sedan tidigare korrigerat för utvärderingar med inställning ASME. Utvärdering av kast på kon (2012MR1) Om cirkeln är mätt på en kon så anges kon(conical) och halva toppvinkeln på konen.utvärderingen av kastet blir då vinkelrätt mot konens yta. Nollställ listan med körda kommandon (2012MR1) För att få en rapport som bara innehåller resultaten från den senaste körningen om man startar körning med CTRL+U(kör från markör) finns det en funktion att radera gammal mätdata i samband med att körningen av ett mätprogram startas. Funktionen kan användas manuellt under menyn Arkiv men går nu också att ange som standard med registerväxeln ClearExecutionListPriorToPr ogramexecute. 12 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

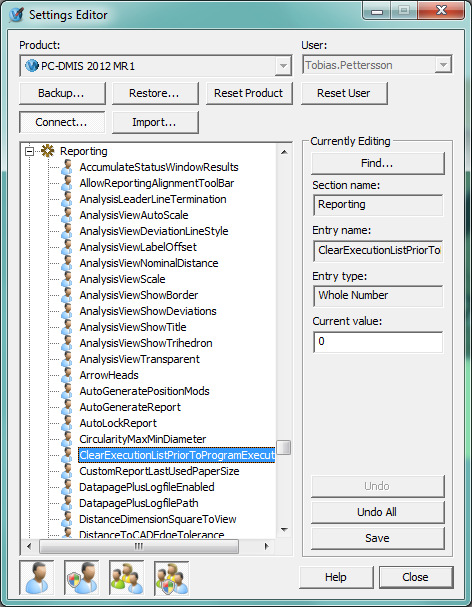

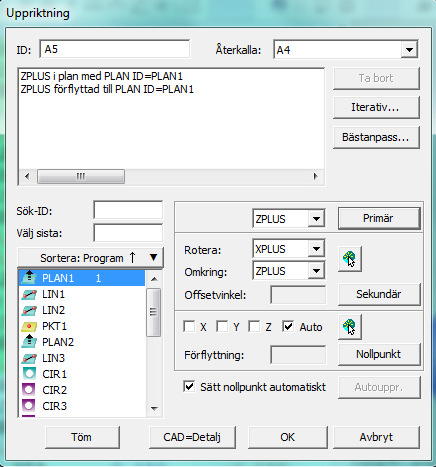

13 Uppriktningar Bredd-element kan användas i uppriktningar De nya bredd-elementen, 3D plan och 2D linje, kan användas i alla typer av uppriktningar. Flytta/vrid koordinatsystem med nominella värden (2012MR1) Klicka på den nya broccoli-liknande knappen. Klicka sedan på en yta eller kant i CAD-modellen för att få nominell offset vinkel eller offset för förflyttning. Sätt nollpunkt automatiskt Kryssrutan Sätt nollpunkt automatiskt fungerar tillsammans med knapparna Primär och Sekundär. Om Sätt nollpunkt automatiskt är markerad när du väljer ett element och klickar på Primär eller Sekundär används samma element som används i primär- /sekundäruppriktningen för att automatiskt skapa ett eller flera kommandon för nollpunkten. 13 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

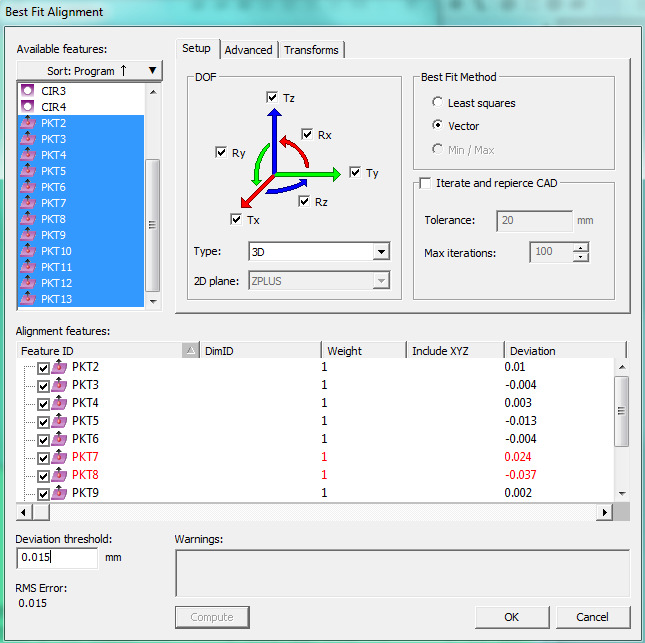

14 Uppriktning med bästanpassning (2012MR1) Dialogen Uppriktning med bästanpassning har fått ett nytt utseende och fler funktioner. De tillåtna frihetsgraderna kan väljas i rullister eller genom val direkt i ett koordinatsystem. Avvikelser på elementen efter uppriktningen kan granskas innan uppriktningen accepteras, funktionen underlättar vid urval av ingående element och när vikter tilldelas de ingående elementen. Ett tröskelvärde för tillåtna avvikelsen kan anges och element som avviker mer än tröskelvärdet markeras med rött i listan med ingående element. Element kan väljas bort från uppriktningen. Efter beräkning visas relationen mellan uppriktningen och maskin/cad koordinatsystemen. Om man använder portabel mätutrustning går det att pausa uppriktningen under körning. 14 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

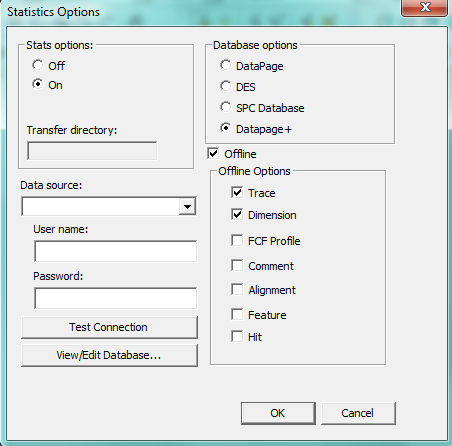

15 Vision Utökat med 2 nya maskinmodeller: Optiv Classic 322 och Optiv Classic 432 Möjlighet att använda Digital Kamera på FDC system Stöd för CWS (Cromatic White light sensor) probe Stöd för enkelpunkts mätning med CWS probe på FDC system Rapportering Flyttad rapport mapp (2012MR1) Mappen Reporting, där alla rapportmallar ligger, är flyttad. Tidigare låg den i PCDMIS installationskatalog. Nu ligger den i C:\Users\Public\Documents\WAI\PC-DMIS\20xx Detta gör att man inte behöver några särskilda rättigheter för att spara egna rapportmallar i denna mapp. Nya och förbättrade rapportmallar (2012MR1) Ny rapportmall ger en mer komprimerad rapport utan färger, PlainText.rpt. Förbättrad PPAP rapportmall PPAP rapportmall stöder nu alla FCF utvärderingar och symbolerna för godkänt/ej godkänt är nu bitmap bilder för att kunna visas i de datorer som saknar de fonter som tidigare krävts. Omarbetad lagring av statistik till DataPage+ Kommandot för att spara statistik har omarbetats för att inkludera DataPage+. Lagringen kan utföras Online, då skriver PC-DMIS mätdata direkt i databasen. Lagringen kan också utföras offline, då lagras mätdata i en XML-fil som sedan importeras i DataPage+. 15 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1

16 Övrigt Sök efter uppdateringar (2012MR1) Man kan nu inifrån PCDMIS söka efter uppdateringar, servicepacks, till aktuell PCDMIS version. Sökningen kan ske manuellt eller automatiskt när PCDMIS startas. Under skalet... Det finns en mängd osynliga förändringar under skalet i PC-DMIS De utförs som ett led i utvecklingen av en 64-bits version av programvaran. Till sist Glöm inte bort 16 PC-DMIS version 2013 Nyheter och förbättringar, utgåva 1.1
