1 Workshop Arm 1 PC-DMIS dagar 2016

2 PC-DMIS Dagarna 2016 Workshop Arm 2

3 Innehåll Allmänna tips Leapfrog-kommandot Exportera och importera xyz-filer 3

4 Före mätning Fråga dig själv: Vad ska mätas? Var kommer jag arbeta? Kommer mätutrustningen behöva flyttas? Är utrustningen i gott skick? Är utrustningen kalibrerad? Har jag rätt mätspetsar för arbetet? Är mätspetsarna i gott skick? Är de kalibrerade? Är mätobjektet rengjort? Mätobjektets temperatur? Behöver det spännas fast? Hur? 4

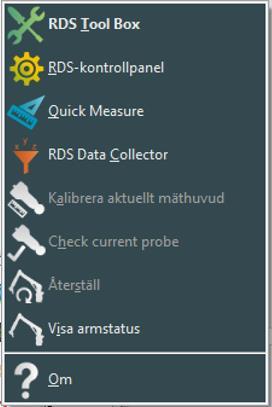

5 Utrustningscheck I RDS:en finns valet Check Current Probe En kontroll med längdnormalen görs En kontroll med ett koniskt säte görs (SPAT-test) En kontroll med en sfär görs En kontroll med ett plan görs 5

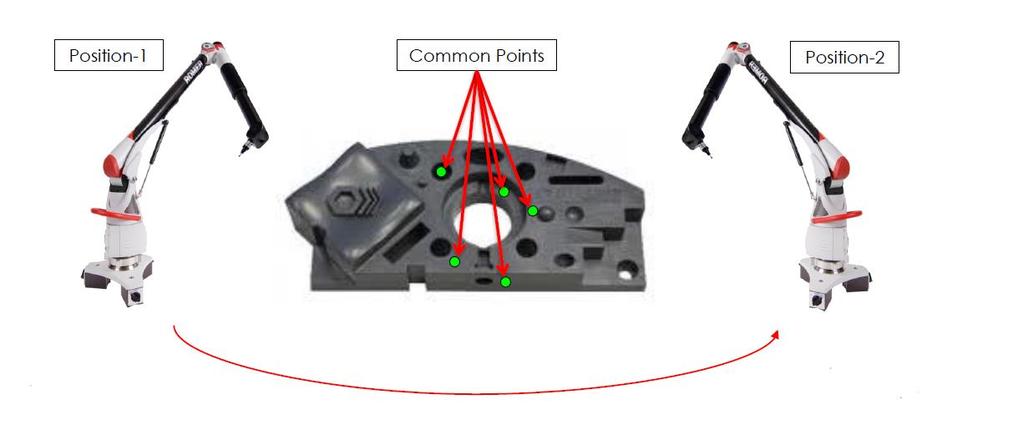

6 Positionera utrustningen Tänk på din mätning Kan du nå allt du ska mäta? Behöver du flytta utrustningen? Om det behövs, tänk över vilka positioner som behövs PC-DMIS verktyg för detta är Leapfrog, Bundle och Equate Alignment 6

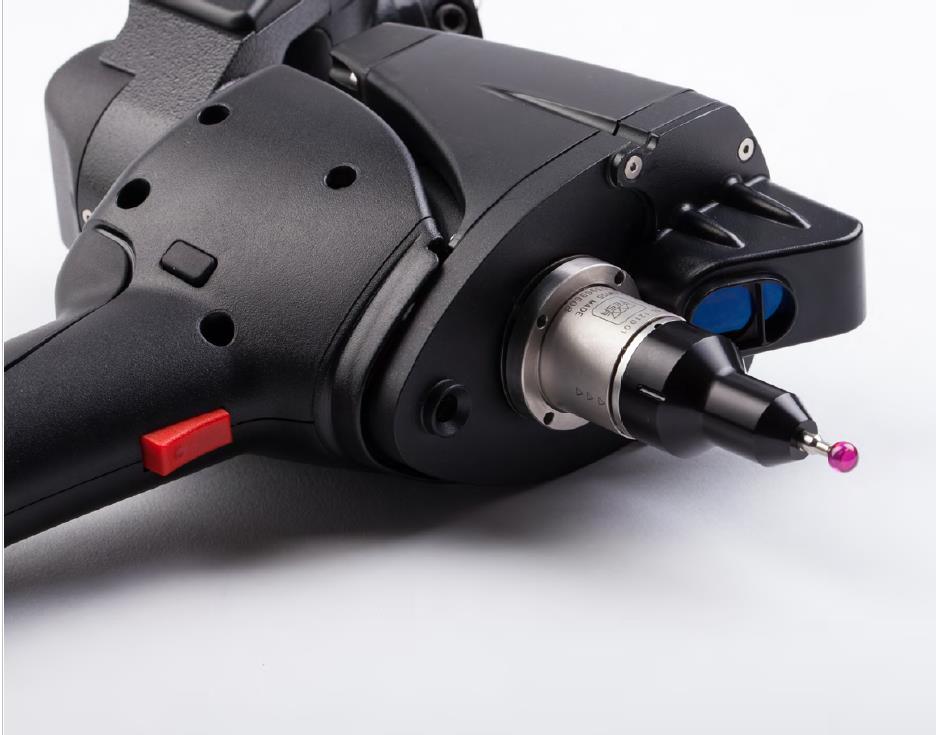

7 Hanteringen av utrustningen Vid mätning Undvik mäta nära ändlägena När mätpunkten tas ska armen hållas still Undvik onödig rörelse av lederna mellan mätpunkterna 7

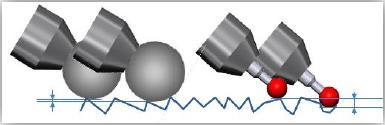

8 Välja rätt utrustning Hur stora är elementen som ska mätas? Hur grov är ytan? Hur djupa? 8

9 Vid mätning Rekommendationer Om detaljen ej är formstabil på grund av vekt eller mjukt material så kan det vara en idé att försöka luta mätspetsen vid mätning för att enklare kunna mäta med lågt mätttryck 9

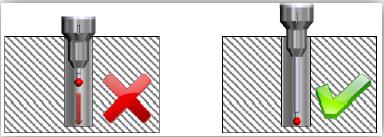

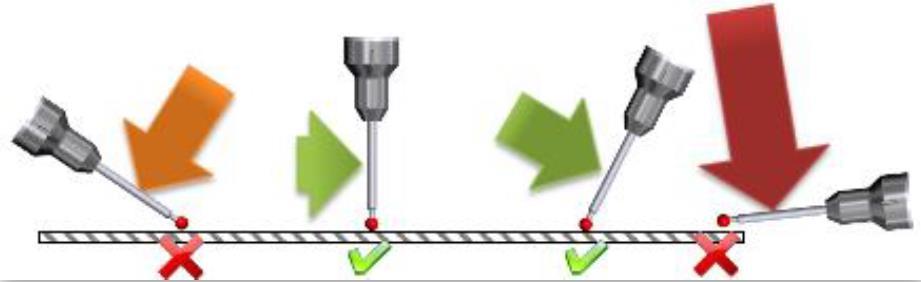

10 Vid mätning Rekommendationer Om du använder en mätspetsförlängare är det rekommenderat att mäta med spetsen vinkelrät mot ytan för att minska risken för böjning i mätspetsen 10

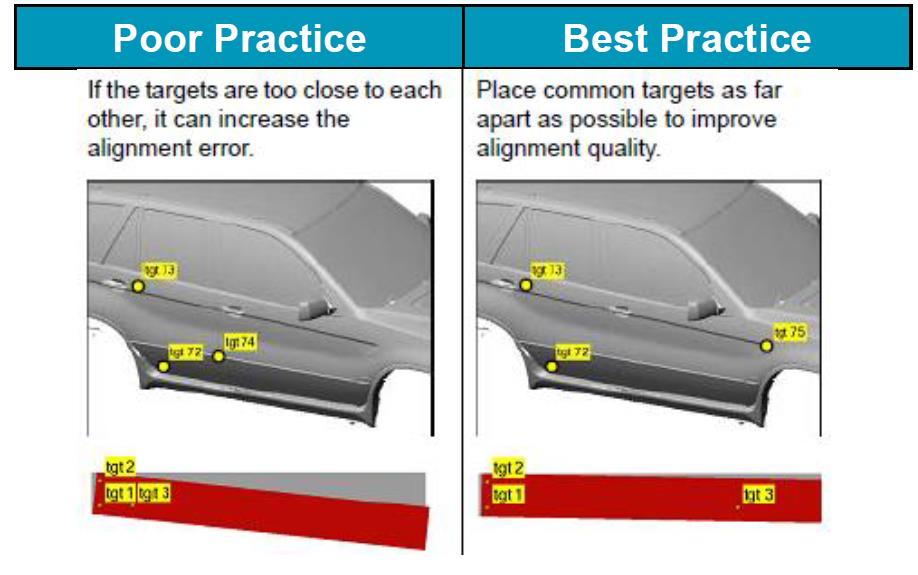

11 Leapfrog och Utrustningsförflyttningar Placering av element är viktig Försök ha så stor spridning som möjligt Tänk på att liten utbredning kan skapa stor utväxling av felet Nedanstående bild illustrerar detta då samma fel applicerats på punkterna i båda exemplen 11

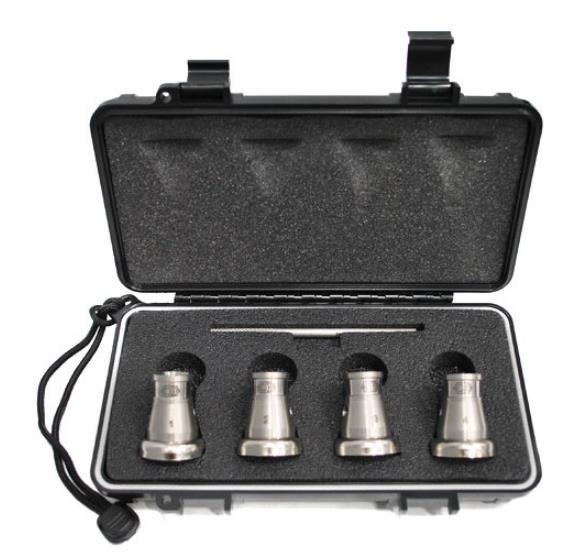

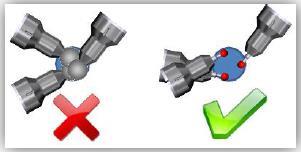

12 Leapfrog Använd stabila element för förflyttningarna Invändiga koner (Punkter), Sfärer etc. 12

13 Leapfrog Målen som används vid förflyttning får inte röra sig i förhållande till artikeln De bör fästas med lim, klampar, skruvas fast eller kanske till och med svetsas om det är möjligt Tänk på att ytorna de sitter på måste vara formstabila så ytan inte är mjuk eller vek 13

14 Leapfrog 4st val 3st sfärer 3st punktgrupper (Använder centroiden i varje punktgrupp) 3st punkter Mäta referenser (Används oftast inte i praktiken) 14

15 Leapfrog Element mäts före och efter flytt Under Resultat så kommer avvikelsen i x,y,z samt RMS-felet att presenteras Väldigt viktigt att trycka på Acceptera innan OK för att Leapfrog-kommandot ska sparas Om du inte är nöjd med ommätningen måste du börja om från början 15

16 Leapfrog Några tips Mät upp alla förflyttningselement innan förflyttningen så de finns som mätta element i programmet Om du inte skulle vara nöjd med ommätningen så slipper du göra om programmet Du har möjlighet att lägga till mer mätning i efterhand så länge dina förflyttningselement finns kvar på detaljen Kom ihåg att det är de mätta värdena som är intressant 16

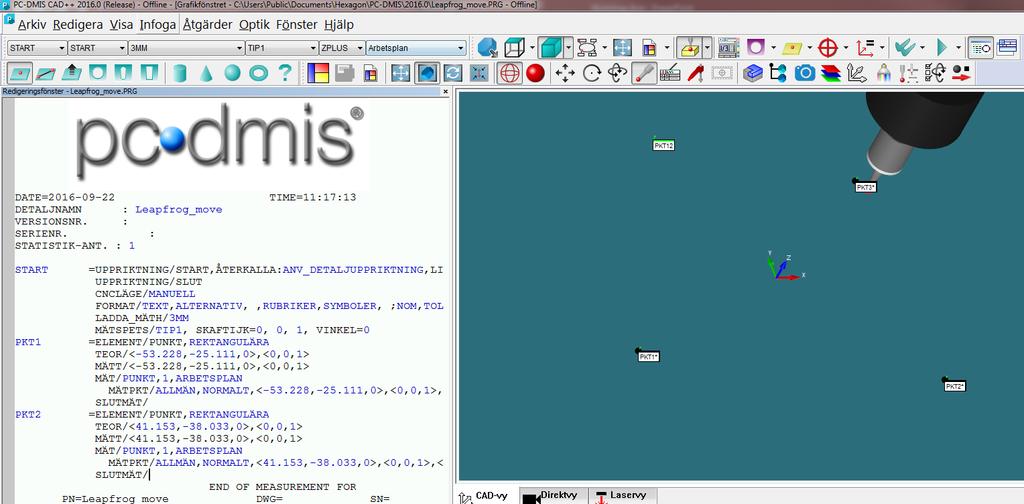

17 Förflyttningselement Exempel med punkter (mäts innan flytten) Stäng av mäthuvudskompensering för att minimera risken för fel Använd Mätt punkt Använd inte Sök nominella värden från CAD eller Sök nominella värden under körning Mät punkterna 17

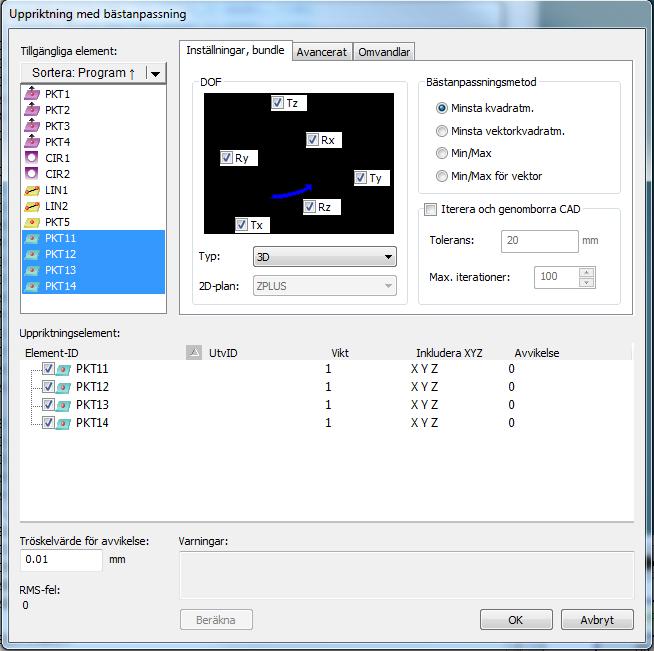

18 Förflyttningselement Om Leapfrog-kommandot blir fel Om Leapfrog-kommandot inte skulle bli bra gör en bästanpassning på de mätta punkterna Välj Minsta kvadratmetoden Kontrollera att Iterera och genomborra CAD inte är i bockad 18

19 Förflyttningselement Om Leapfrog-kommandot blir fel Nästa steg är att gå in i dialogen Identifiera uppriktningar/equate Alignment Välj Detalj har flyttats på maskinen eller Detalj har krockat 19

20 Förflyttningselement Om Leapfrog-kommandot blir fel Efter ommätning är det möjligt att gå in och titta på avvikelserna för uppriktningen Fortsätt sedan resten av mätningen 20

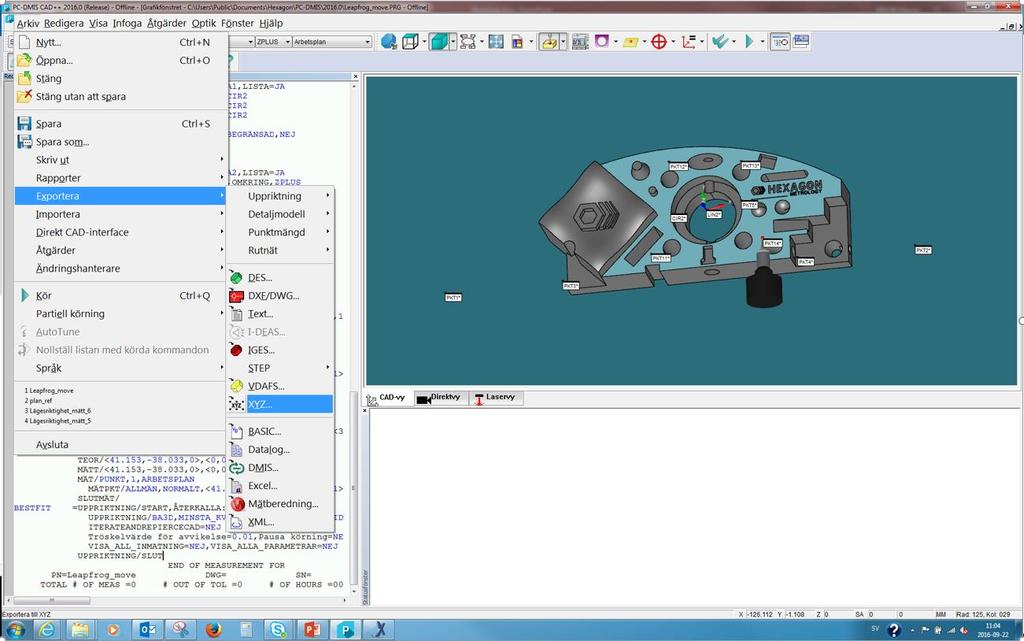

21 XYZ-filer Export och Import av XYZ-filer XYZ-filer innehåller elementdata från mätningen Möjlighet att Exportera finns under Arkiv/Exportera/XYZ 21

22 XYZ-filer Export och Import av XYZ-filer Först kommer möjligheten att välja mål för var filen ska sparas Välj uppriktning elementen ska exporteras ut i VIKTIGT Välj vad filen ska innehålla Tryck sedan exportera 22

23 XYZ-filer Export och Import av XYZ-filer Med hjälp av XYZ-filerna finns det möjlighet att till exempel lägga till mätning i efterhand eller göra om enstaka element Väldigt praktiskt att använda sig av om den ursprungliga uppriktningen inte går att mäta utan att flytta armen Vid Import av en XYZ-fil in till PC-DMIS så behandlas elementen som CAD-kurvor (punkter, linjer, bågar och så vidare) Importen finns under Arkiv/Importera/XYZ 23

24 XYZ-filer Export och Import av XYZ-filer Exempel på möjlighet att lägga till mätning i efterhand Öppna ett nytt program Importera XYZ-filen 24

25 XYZ-filer Export och Import av XYZ-filer För att kunna programmera ut punktera välj: Programläge Kurvläge 25

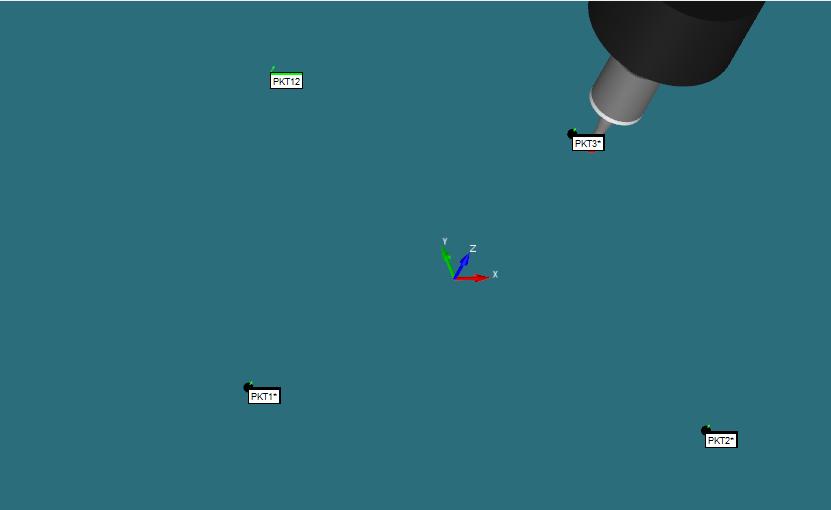

26 XYZ-filer Export och Import av XYZ-filer Klicka på etiketten på CAD-elementen Tryck på End för att kvittera Gör bästanpassningsuppriktningen enligt tidigare beskrivning Mät punkterna och kontrollera uppriktningen Mät sedan resten 26

27 XYZ-filer Export och Import av XYZ-filer När allt är mätt i det nya programmet så öppna då det ursprungliga programmet Kopiera de element som du vill använda från nya programmet Klistra in dem i det ursprungliga programmet 27

28 Slut Frågor? Tack för mig! 28
