PC-DMIS Dagar PC-DMIS 2012, nyheter och förbättringar

Transkript

1 PC-DMIS Dagar PC-DMIS 2012, nyheter och förbättringar

2 2

3 Allmänt Om PC-DMIS 2012 PC-DMIS 2012 planerad att släppas runt halvårskiftet En minor release, 2012MR1, är planerad senare under året. Beskrivningarna av funktioner och rättningar i PC-DMIS 2012 i detta dokument är inte fullständig, utan utgör ett axplock av nyheterna. Installation För befintliga användare rekommenderas att PC-DMIS 2012 installeras i ett separat programbibliotek. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. Läs mer om installationer i häftet PC-DMIS 2012 Tips & Tricks. Efter installation måste PC-DMIS startas med administratörsrättigheter första gången. I Windows Vista och Windows 7 måste vi dessutom köra som administratör första gången PC-DMIS startas. Högerklicka på PC-DMIS ikonen på skrivbordet och välj Kör som Administratör. Allmän information Från och med PC-DMIS 2010 MR2 anpassades PC-DMIS till kraven på struktur i fil-lagring och registerhantering i Windows Vista och Windows 7. I och med detta så har ett flertal saker påverkats. Detta beskrivs närmare i häftet PC-DMIS 2012 Tips & Tricks. I vilken version finns uppdateringen? Inget angivet Funktionen finns i PC-DMIS MR1 funktionen förväntas bli tillgänglig i PC-DMIS 2012MR1. I listan med nyheter finns också nyheter som berör PC-DMIS Planner. Om materialet Beskrivningarna av nya funktioner hänvisar till svenska namn på menyfunktioner och dialoger. Bilder är från den engelska versionen. Anledningen är att svensk översättning inte fanns tillgänglig när materialet producerades och dessutom att användare kör både svensk och engelsk version. Vem har tillgång till funktionerna? Möjligheten att använda nyheterna beror på vilken nivå av PC-DMIS man använder, (PRO, CAD eller CAD++). Vissa av nyheterna berör PC-DMIS med en specifik option, till exempel IP Measure eller InspectionPlanner. Ett fåtal av nyheterna berör PC-DMIS Planner och PC-DMIS NC. 3

4 Innehållsförteckning Innehåll Allmänt... 3 Om PC-DMIS Installation... 3 Allmän information... 3 I vilken version finns uppdateringen?... 3 Om materialet... 3 Vem har tillgång till funktionerna?... 3 Innehållsförteckning... 4 Rekommenderade systemkrav, allmän information... 6 Rekommenderade systemkrav för PC-DMIS Om 64-bitars operativsystem... 6 Anti-virus program... 6 Windows XP support... 7 Inspection Planner, Standardvärden... 7 Grafikfönster och Grafikvisning... 8 Visning av plan baserad på utbredning... 8 Visning av yta på mätta element (MR1)... 8 Visning av ytors kanter... 9 Animerad växling av vyer... 9 Visa närmaste element ID... 9 Animering av rundbordsrörelse... 9 GD&T i CAD-modellen Inställningar för visning av GD&T text Visa GD&T text i vyplan Hantering av GD&T med felaktig antalsangivning (MR1) Hantering av ISO Dimensionstoleranser Hantering av ISO Dimensionstoleranser (PC-DMIS Planner) Körväg Clearance Cube automatiska frigångsrörelser Clearance Cube automatiska frigångsrörelser, forts Mät med vinklad mätspets Användargränssnitt Change Manager (Ändringshanterare) koppling mellan CAD och program Sorterbara listor Uppdaterade dialoger Utvärderingar i översiktsläge Skip Optimize vid import av kontrollplaner CAD, DCI Allmän uppdatering IGES stöd för egenskapen namn Förändrad export av planelement till IGES CATIA V5 DCI PTC Creo DCI Solid Works DCI

5 DMIS Stöd för torus Stöd för kantpunkt Autoelement Ändrad layout i dialogen autoelement Utvecklad multiselect av CAD-element Stödpunkter för cirkel, utökad funktion (MR1) Mätta element Torus Utvärderingar Återställning av utvärderingar inför körning av program (MR1) Uppriktningar Modifierad dialog för uppriktningar Portable Fotografera från dialogen kommentar Ny knapp Mätspetskompensering Av/På Bästanpassning med offset PC-DMIS NC Körvägsoptimering för svarvar (PC-DMIS NC) Rapportering Rapporter i svartvitt Licensiering Ny licensiering av Wilcox programvara Ny Option PC-DMIS GD&T Ny option Toolkit Språk och översättning Synkroniserad översättning av hjälpfil Nytt språk, holländska Kontaktinformation

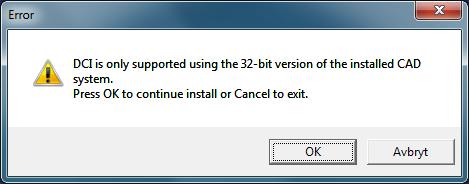

6 Rekommenderade systemkrav, allmän information Rekommenderade systemkrav för PC-DMIS 2012 PC-DMIS 2012 kan köras under 32 eller 64 bitars Windows Vista samt 32 eller 64-bitars Windows 7. Inga andra operativsystem stöds. Beroende på vilken mätutrustning du har, kan det förekomma begränsningar i valet av operativsystem. o Matrox Framegrabber för PC-DMIS Vision stödjer endast 32-bitars operativsystem. o CMM-V mäthuvud stödjer endast 32-bitars operativsystem. Intel Xeon 2 GHz eller bättre processor rekommenderas 2 GB ram, 4GB rekommenderas. Beroende på hur PC-DMIS används kan ytterligare RAMminne behövas. För att utnyttja mer än 4 GB ram krävs 64-bitars operativsystem. 1280*1024 bildskärmsupplösning med flimmerfri uppdateringsfrekvens DVD-rom läsare. 1 ledig USB-port (för hårdvarulås) Grafikkort som stödjer OpenGL shading. NVidia är preferred graphics vendor för PC- DMIS. NVidia Quadro baserat grafikkort med minst 128 MB minne rekommenderas. NVidia GeForce grafikkort rekommenderas inte, då dessa definieras som spel-grafikkort av NVidia. För att granska utskrifter i RTF format krävs Microsoft Word eller motsvarande ordbehandlingsprogram. Microsoft.NET 4.0. En eller flera seriella portar beroende på hur datorn ansluts till mätutrustningen. Ett extra nätverkskort för trådlös eller trådbunden kommunikationen när mätutrustningen använder sig av detta. Parallellport för den som önskar använda äldre hårdvarulås. Internet Explorer Version 6, 7 eller 8. IE 9 kan orsaka problem vid läsning av hjälpfilen. Beroende på tillämpning kan dock en betydligt högre systemspecifikation krävas. Tillämpningar med PC-DMIS som använder automation, komplexa grafiska rapporter eller stora CAD-modeller kan medföra behov av betydligt kraftfullare datorer. Om 64-bitars operativsystem 64-bitars Windows XP, Windows Vista och Windows 7 har varit möjliga att använda under en längre tid. PC-DMIS är fortfarande en 32-bitarsapplikation och drar inte full nytta av ett 64-bitars operativsystem. Notera att DCI, Direct CAD Interface, kräver en 32-bitars utgåva av CAD-systemet, när en 32-bitars version av PC- DMIS används. Anti-virus program Wilcox Associates Inc. använder Sophos antivirusprogram vid utveckling och test av PC-DMIS. Andra anti-virus program måste användaren verifiera att de fungerar. 6

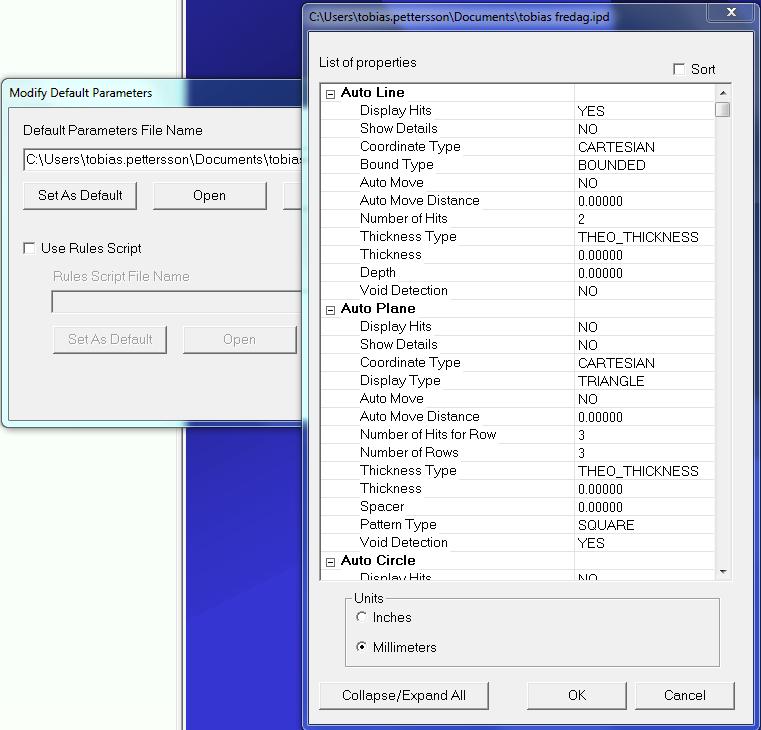

7 Windows XP support Med PC-DMIS 2010MR1 inleddes utfasningen av stödet för Windows XP. Den praktiska innebörden av detta är att utveckling och test inte har skett i Windows XP miljö, men det är troligt att PC-DMIS 2012 kan köras under Windows XP utan problem. Wilcox Associates kan dock inte garantera att PC-DMIS 2012 fungerar under Windows XP. Inspection Planner, Standardvärden Innehållet och omfattningen av IPD-filen med standardvärden för import av data har ändrats. Ni kan behöva återskapa eller öppna och spara om IPD filen med parametrar så att kontrollplaner importeras korrekt. 7

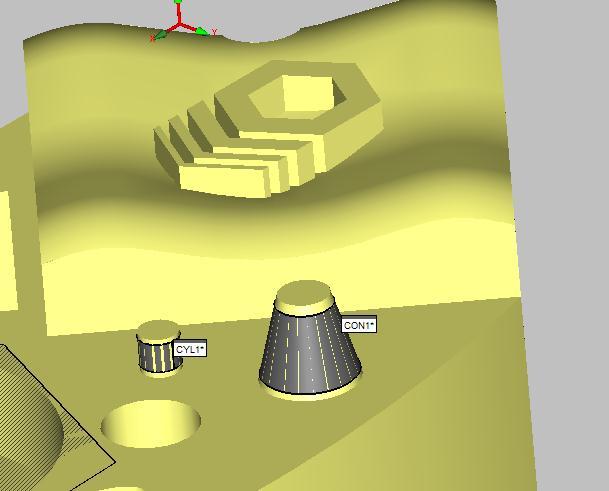

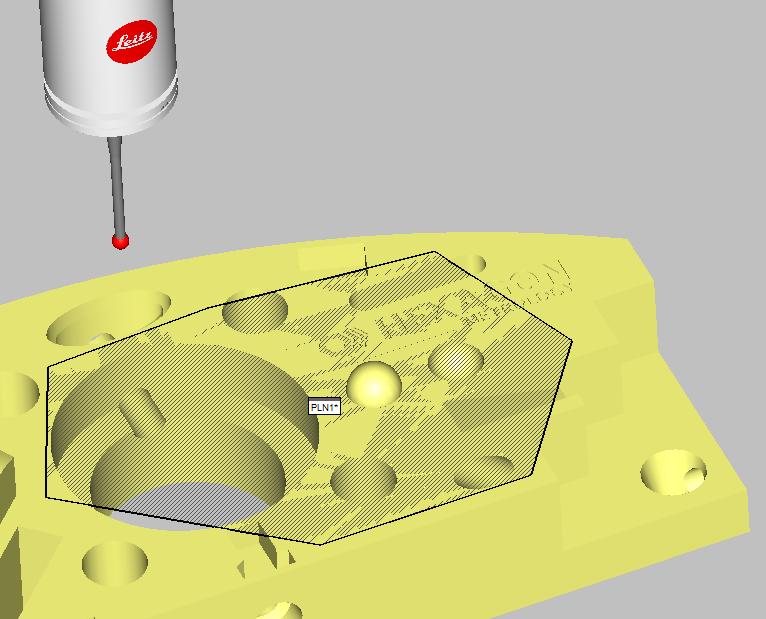

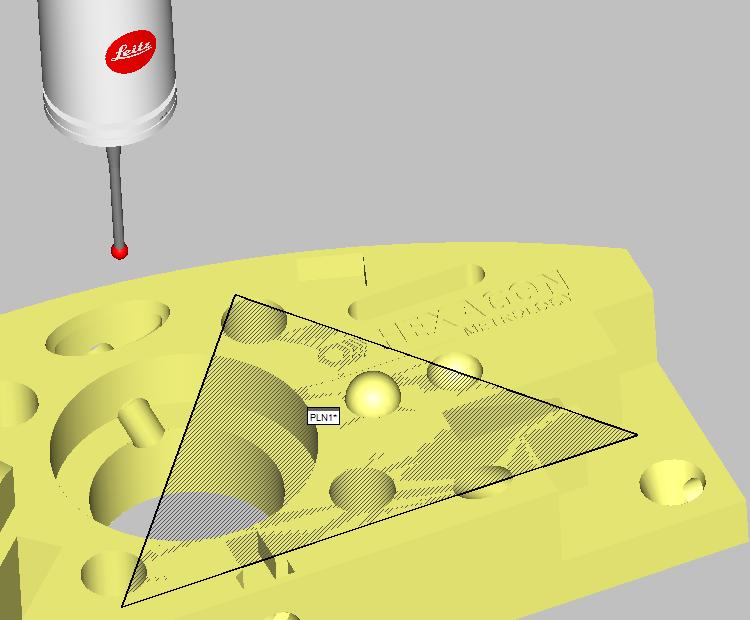

8 Grafikfönster och Grafikvisning Visning av plan baserad på utbredning (Den här funktionen fanns under testfasen, men är förmodligen tillfälligt borttagen i Releaseversionen pga. designförändring) Plan kan visas med triangelsymbol eller genom att visa planets utbredning. Triangelsymbolens storlek är kopplad mot planets storlek. Visning av yta på mätta element (MR1) (Den här funktionen fanns under testfasen av PC-DMIS 2012, men är borttagen i Releaseversionen av 2012 pga. Designförändring. Införandet är planerat till 2012MR1.) Ytan visas för element av typen plan, cylinder, kon, sfär och torus. En inställning för grafikvisning avgör om elementen visas som ytor eller som på tidigare sätt. 8

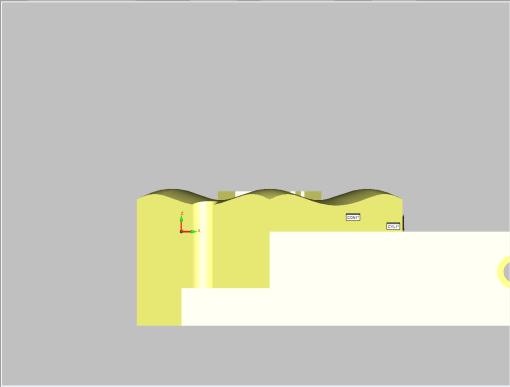

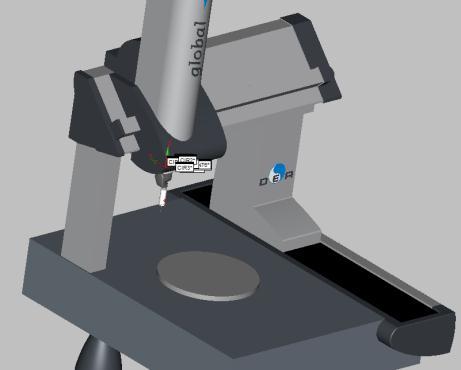

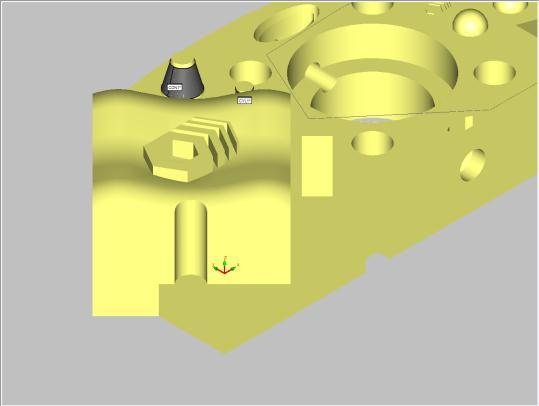

9 Visning av ytors kanter Ytors kanter/begränsningslinjer kan visas eller döljas med en ny knapp i verktygsfältet Grafikvy. Animerad växling av vyer När man byter vyer med knapparna i verktygsfältet Grafikvy, animeras övergången mellan vyerna. Vid växling av vyer behålls den punkt som bildar centrum i CAD-vyn i mitten, och förstoringsgraden behålls. Tidigare utfördes en scale to fit i samband med vyväxling. Visa närmaste element ID Närmaste Element ID visas i grafiken när man håller musmarkören still i Grafikfönstret. Animering av rundbordsrörelse Rundbord och rundbordsrörelse animeras nu vid simuleringskörning. 9

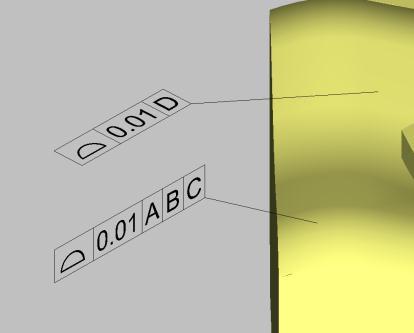

10 GD&T i CAD-modellen Inställningar för visning av GD&T text Denna funktion berör PC-DMIS och PC-DMIS Planner. CAD-modellen behöver innehålla toleranser. Flera olika inställningar har tillkommit för visning av 3D-toleranser, GD&T. Inställningarna finns tillgängliga i Settings Editor/Inställningar. UnreadableTextAngleDegrees innehåller ett tröskelvärde för när GD&T information i CADmodellen skall visas eller inte. Värdet anges som en vinkel mellan betraktningsplanet och normalplanet som symbolerna är ritade i. Visa GD&T text i vyplan Denna funktion berör PC-DMIS med optionen PC-DMIS GDT samt PC-DMIS Planner. Vid högerklick på en GD&T symbol visas en meny med alternativen för att visa det enskilda toleranskravet, eller alla toleranskrav plant i betraktningsvyn. Med en sned betraktningsriktning blir kraven svårlästa. Se även föregående avsnitt om inställningar för visning av GD&T text. Knapparna GD&T Markeringsmetod och Växla GD&T-Objekt måste vara aktiva för att menyn skall vara tillgänglig. 10

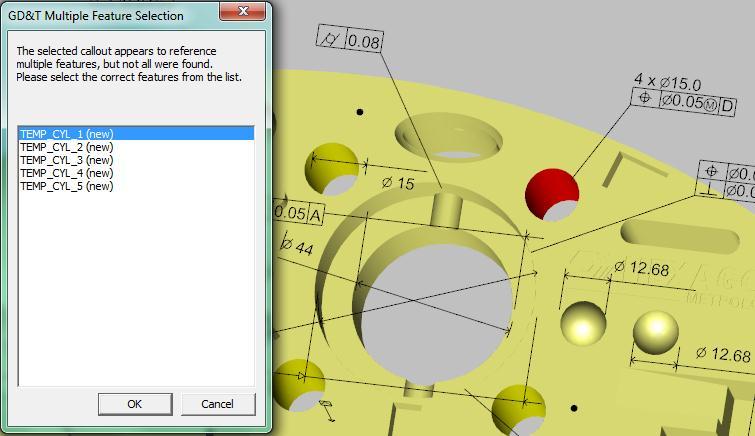

11 Hantering av GD&T med felaktig antalsangivning (MR1) Denna funktion berör PC-DMIS med optionen PC-DMIS GDT samt PC-DMIS Planner. När toleranskrav omfattar flera element och antalet angivna element inte matchar antalet som är knutna till kravet, identifieras samtliga hål med den angivna storleken i CAD-modellen. De olika elementen visas i en lista där de kan väljas. Ur listan väljs de element man vill utvärdera. Valda element indikeras med avvikande färg i CADmodellen. I bilden nedan visas hur kravet för de fyra 15 mm hålen bara är kopplat mot ett enda element i CAD-modellen. PC-DMIS letar upp alla hål av den angivna storleken och listar dem i dialogrutan. I listan väljs önskade element och valet bekräftas med OK. Dialogen visas bara om det angivna antalet element inte stämmer överens med kopplingen mellan toleranskravet och element i CAD-modellen. Hantering av ISO Dimensionstoleranser Denna funktion berör PC-DMIS med optionen PC-DMIS GDT. ISO dimensionstoleranser i CAD-modellen används för att extrahera toleranserna för dimensionsutvärderingen. 11

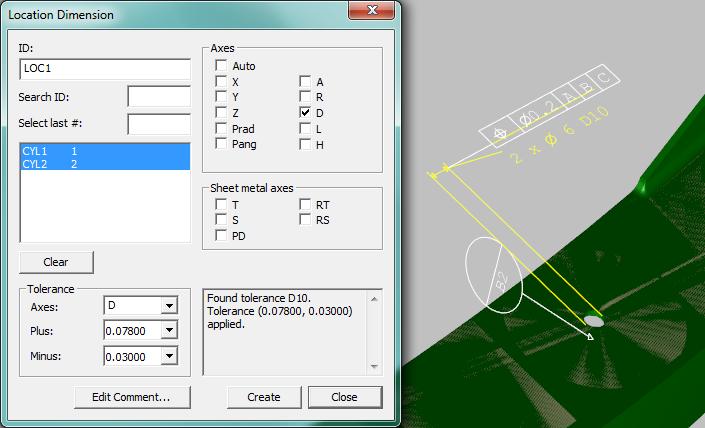

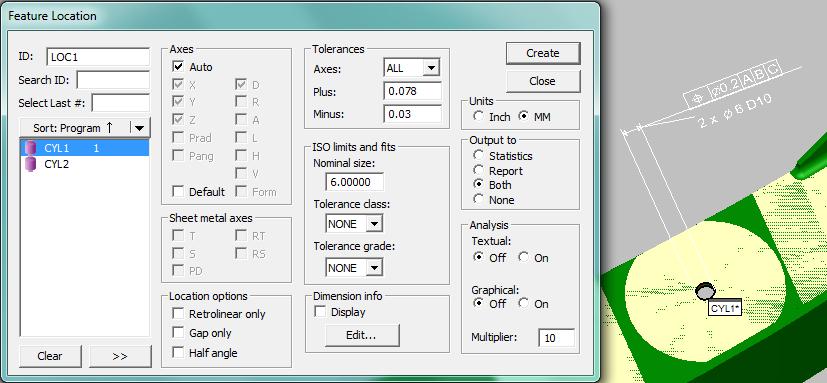

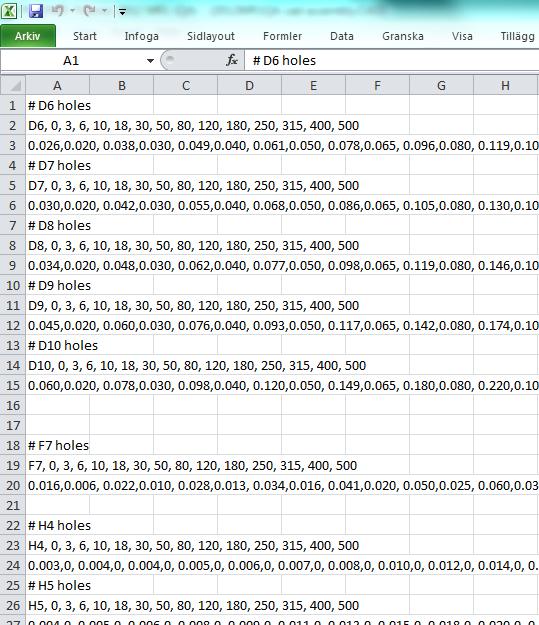

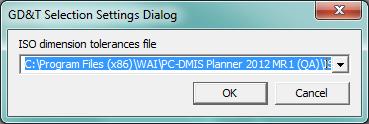

12 Hantering av ISO Dimensionstoleranser (PC-DMIS Planner) Denna funktion berör PC-DMIS Planner. ISO toleransen som anger håldimensionen extraheras ur CAD-modellen och toleransvärdet söks fram. Funktionen är skild från utvärderingsdialogen i PC- DMIS och toleransvärdena finns angivna i en CSV-fil. Filen sökväg anges under Edit Setup GD&T Selection Filen innehåller de vanligast förekommande ISO toleranserna för mindre axel och håldimensioner, och tanken är att komplettera den löpande. 12

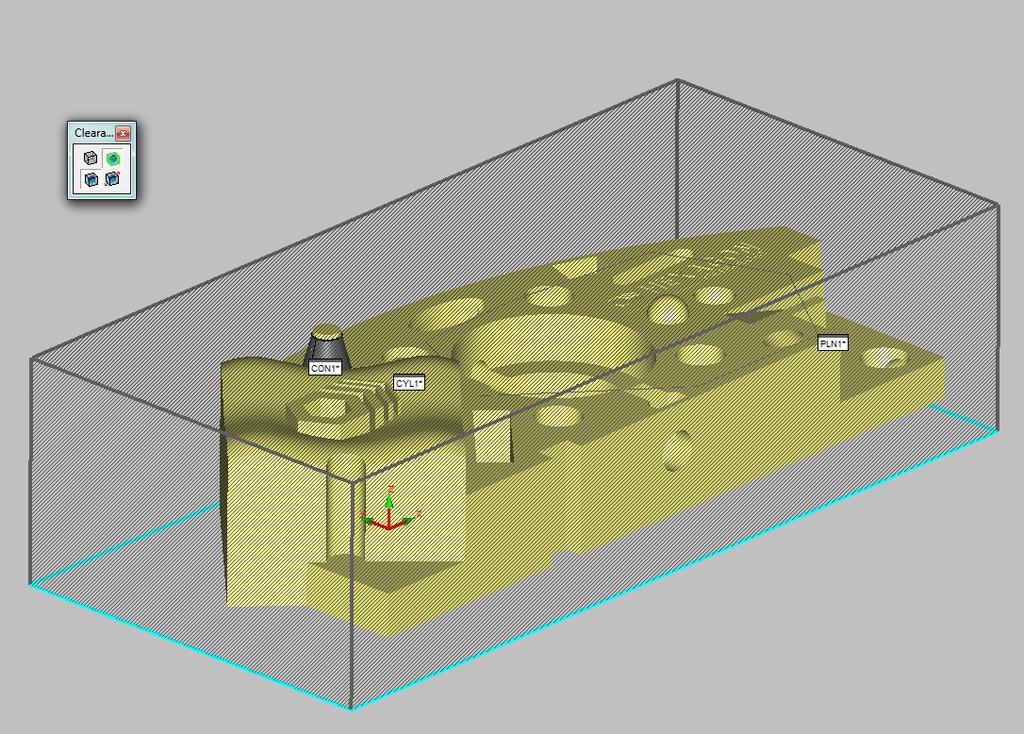

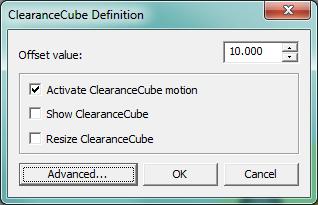

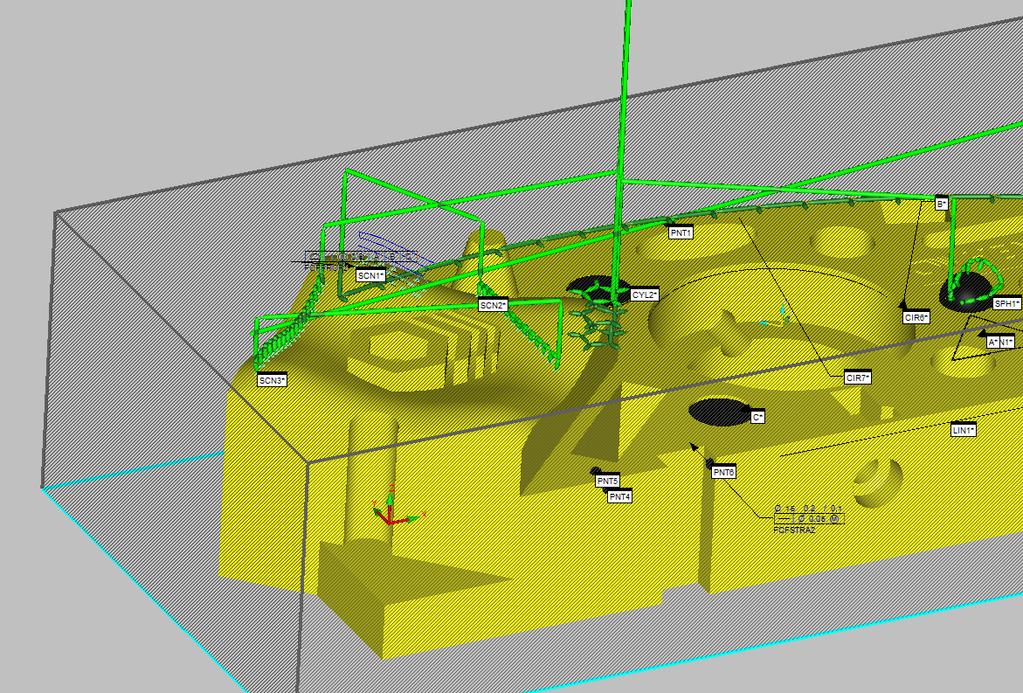

13 Körväg Clearance Cube automatiska frigångsrörelser Clearance Cube representerar en säkerhetsvolym runt detaljen. Den används för att skapa körvägar mellan element vid programmering och fungerar på liknande sätt som säkerhetsplan. Eftersom Clearance Cube omsluter hela detaljen finns den tillgänglig att utnyttja för alla typer av förflyttningar. Användningen av Clearance Cube skiljer sig mot användning av säkerhetsplan och kan beroende på typen av artikel som skall mätas utgöra ett enklare alternativ. Verktygfältet för Clearance Cube hanterar de inställningar som krävs för att använda funktionen. Knapparna i verktygsfältet används för att: Definiera Clearance Cube. Aktivera frigångsrörelser till Clearance Cube. Visa/dölj Clearance Cube. Ändra storleken på Clearance Cube. Dialogrutan för defintion av Clearance Cube kan ha ett enkelt eller avancerat utseende. När dialogen har det enkla utseendet defineras Clearance cube med ett offsetvärde till CAD-modellen. I bilden nedan visas de kantlinjer som inte passeras med avvikande färg (ljusblå). Inga förflyttningar kommer därför att utföras på kubens undersida. 13

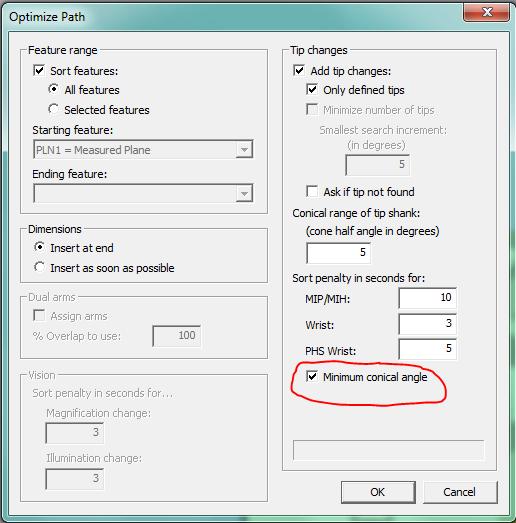

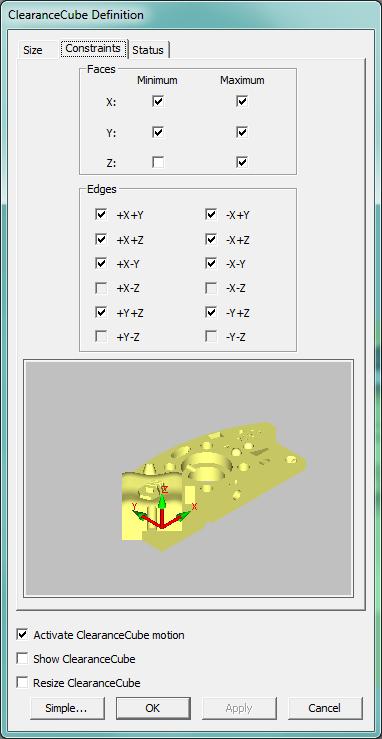

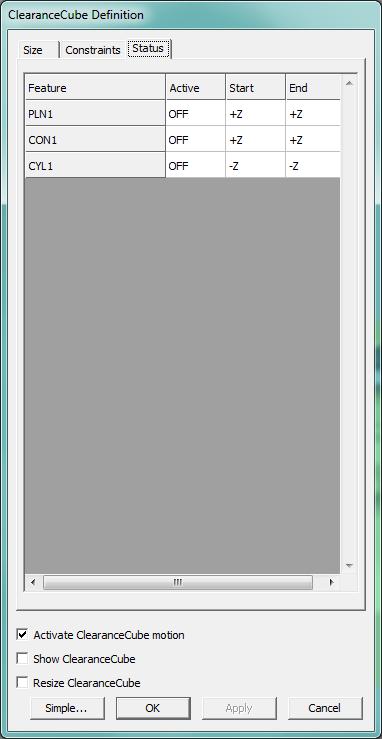

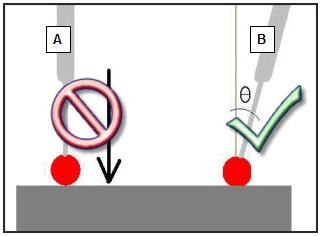

14 Clearance Cube automatiska frigångsrörelser, forts. Med dialogen visad som Avancerad finns ytterligare inställningar för detaljerad definition, inställningar för vilka ytor och kanter som får passeras vid förflyttning. Vidare finns en lista med detaljerade inställningar för förflyttningarna vid varje element. Mät med vinklad mätspets Under Optimize path har funktionen Minimal Conical Angle tillkommit. När alternativet markeras undviks mätning av punkter med mätspetsen parallell med ytans normal, som visas i fall A i bilden intill. Mätspetsen kommer att avvika med vinkeln som angivits under Conical range of tip shank. Det ger lägre mätkraft för de flesta brytande mäthuvuden i de fall detta är önskvärt. 14

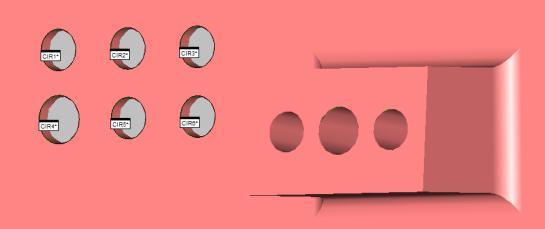

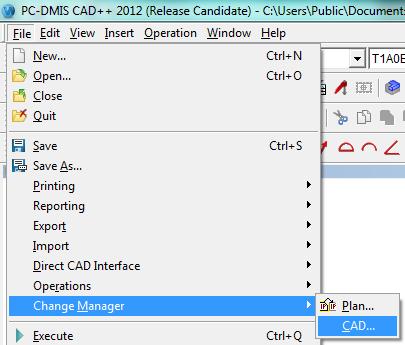

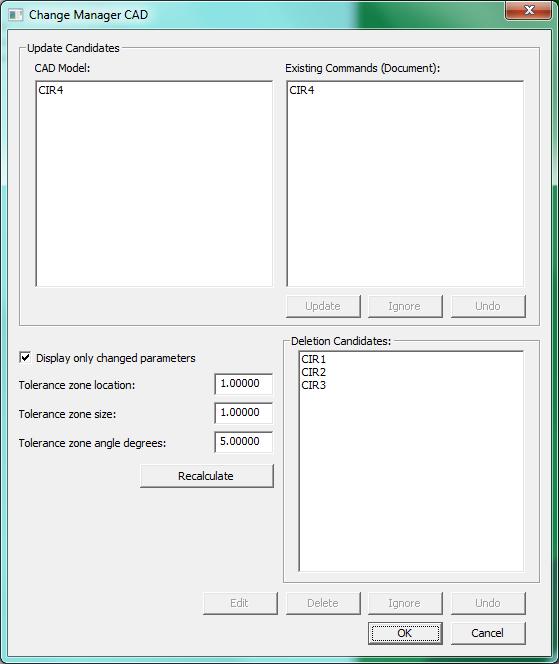

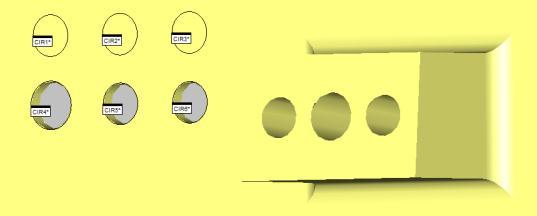

15 Användargränssnitt Change Manager (Ändringshanterare) koppling mellan CAD och program Change Manager från PC-DMIS Planner har migrerats in i PC-DMIS. Funktionen kopplar element i mätprogrammet mot CAD-geometrier. När CAD-modellen byts ut listas de element som påverkas av den uppgraderade CAD-modellen. Ursprunglig CAD-modell(t.v.) och ny CAD-modell (t.h.). Tre av hålen har utgått i den nya modellen och ett av hålen har flyttats något. Efter byte av CAD-modell startas Change Manager från meny Arkiv. I den övre delen av dialogen visas Update Candidates. Till vänster listas ändrade CAD-element och till höger listas de element i programmet som berörs av ändringen i CAD-modellen. I den nedre delen av dialogen visas Deletion Candidates, Elementen som listas där är programmerade på geometrier som utgått. I exemplet listas de tre cirklarna i hålen som utgått i den nya utgåvan av CAD-modellen. Elementen som listas för ändring eller radering ur programmet markeras i lista, enskilt eller genom att välja flera element. Därefter kan en Uppdatering/Radering utföras med knapparna Update/Delete. En Uppdatering/Radering kan också ignoreras eller ångras. Nere till vänster visas de toleranser som används för att spåra ändringar i CAD-modellen. De element vars avvikelser ligger innanför toleranserna för läge, storlek och vinkel anses flyttade. När avvikelser ligger utanför toleransen anses elementet vara borttaget. 15

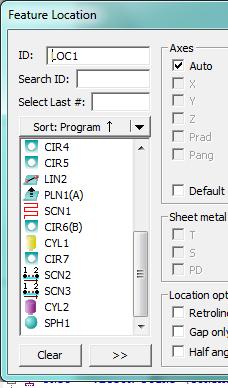

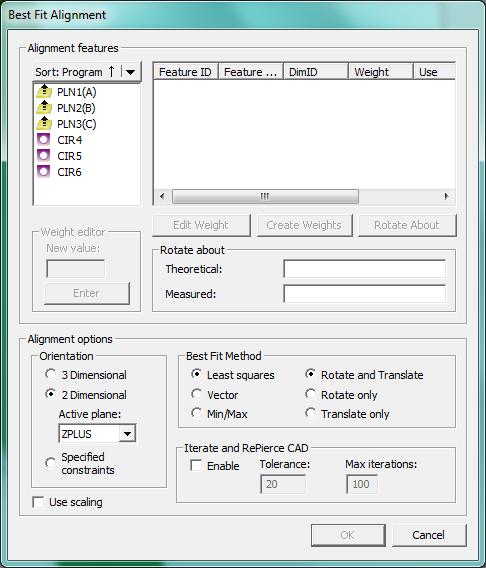

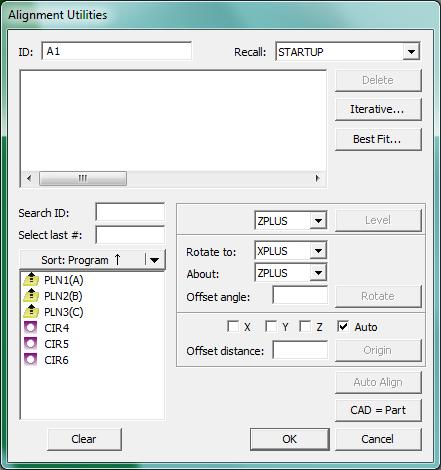

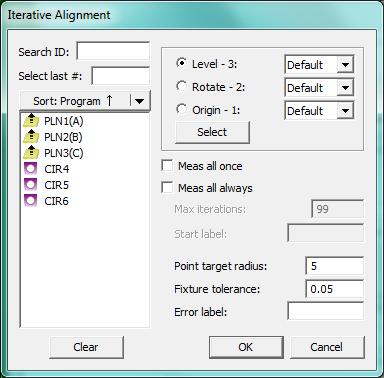

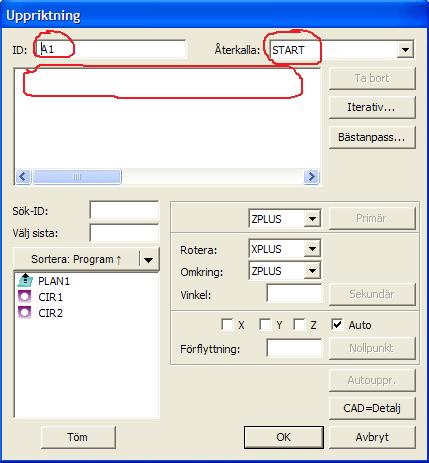

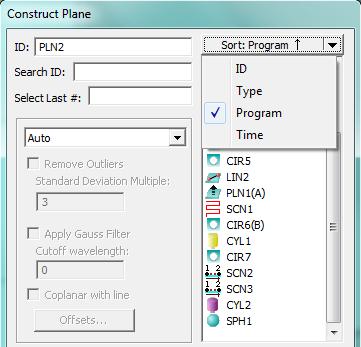

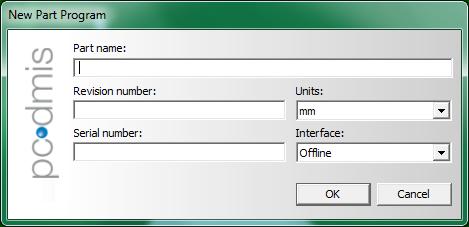

16 Sorterbara listor Innehållet i listor för val av element är sorterbart. Sortering kan ske efter namn, typ, förekomst i programmet eller tid. Funktionen är införd i dialogerna för konstruktion, elementegenskaper, uppriktning, bästanpassning och iterativ uppriktning. Uppdaterade dialoger Flera olika dialoger har uppdaterats av estetiska skäl eller för att anpassas mot längder på textsträngar. Textsträngarna längd varierar med språkversion av programvaran. Vidare sker en succesiv anpassning mot en vertikal upplösning på 900 bildpunkter vilket är vanligt förekommande på laptops. 16

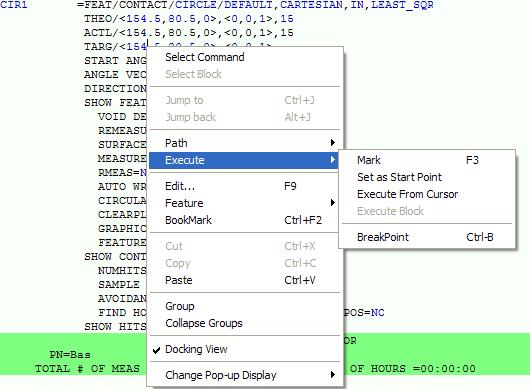

17 Utvärderingar i översiktsläge När redigeringsfönstret visas i översiktsläge framgår det i programkoden om en utvärdering är inom eller utom tolerans. ( Godkänt/UTOM_TOL) Skip Optimize vid import av kontrollplaner Funktionen berör PC-DMIS med optionerna IP Measure och Inspection Planner. Vid import av kontrollplaner från PC-DMIS Planner finns möjlighet att stänga av den automatiska optimeringen av mätspetsval och generering av körväg. Det utförs med växeln SkipOptimize i SettingsEditor som kan ha värdet Sant eller Falskt. 17

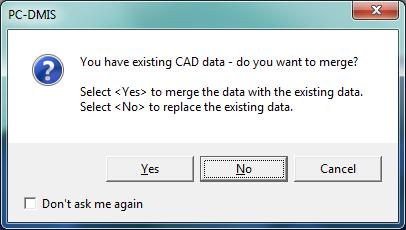

18 CAD, DCI Allmän uppdatering Biblioteken med CAD-översättare från Datakit har uppdaterats till version 6.8. Det innebär ett antal mindre förändringar. Några av dessa beskrivs nedan. IGES stöd för egenskapen namn IGES-import stödjer numera egenskapen namn för importerade element. Förändrad export av planelement till IGES När plan exporteras i IGES format exporteras de i ett format som beror på hur de visas i PC-DMIS. Om planet visas som en triangel exporteras det som ett plan begränsat av en triangel. När planets utbredning visas i PC-DMIS exporteras det som en konvex polygon. CATIA V5 DCI Catia V5 DCI uppdaterat för att stödja CATIA V5 R21. PTC Creo DCI DCI-stöd för PTC Creo har implementerats (PTC Creo är en ny/vidareutveckling av Pro/Engineer). Solid Works DCI Solid Works DCI har uppdaterats för att stödja Solid Works DMIS Stöd för torus DMIS kommandon för mätning och utvärdering av elementet Torus stöds. Stöd för kantpunkt Mätning och utvärdering av kantpunkter i DMIS stöds. (DMIS 4.0 eller högre.) 18

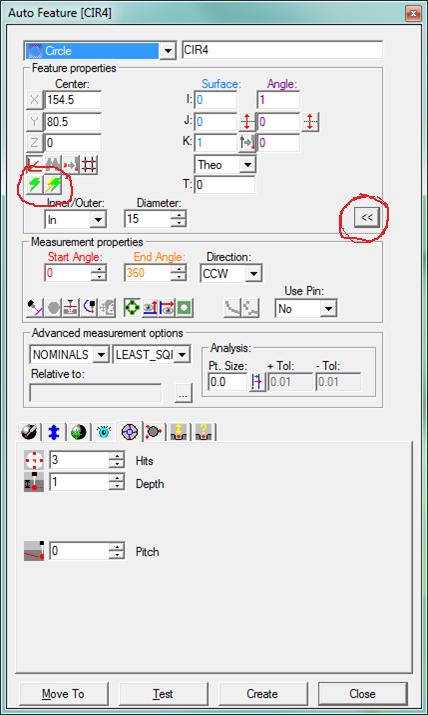

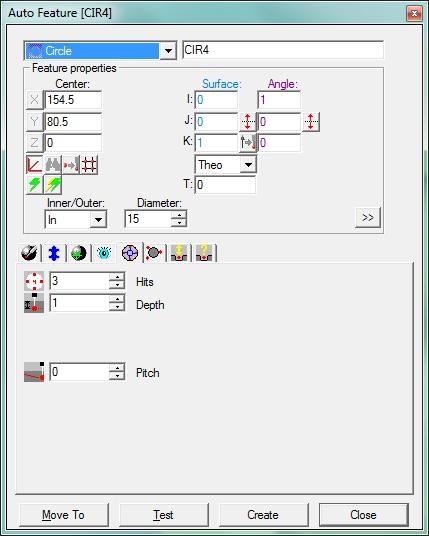

19 Autoelement Ändrad layout i dialogen autoelement Dialogen för autoelement har arbetats om. Knapparna Mät nu och Om-mätning har flyttats till dialogens övre del. Växlingen mellan enkel och avancerad dialog har flyttats. Ändringarna gör att till att dialogen skall få större användbarhet i sitt enkla utförande. Dialoger för autoelement har i och med ändringen fått tre olika utseenden. Dialogen kan visas i enkelt utförande, nedan till vänster. Vid klick på avancerat expanderas dialogen till utseendet nedan till vänster. Enkelt utförande med mäthuvudsverktyg, nedan i mitten. Om fönstret ProbeToolbox (Mäthuvudsverktyg) är öppet när dialogen öppnas dockas det ihop med dialogen för autoelement. Dialogen kan visas i avancerat utförande, nedan till höger. Då visas alla inställningsmöjligheter för elementet. 19

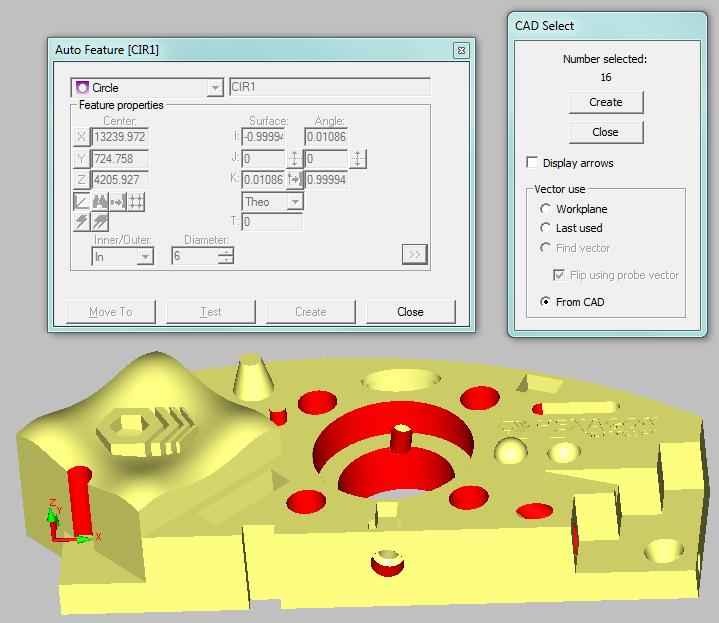

20 Utvecklad multiselect av CAD-element Autoelement kan programmeras genom att dra upp en ruta omkring hela eller en del av CAD-geometrin. Därmed genereras ett flertal element. Oönskade element kan tas bort genom att klicka på dem igen så att de avmarkeras i CAD-modellen. Vid tryck på knappen Create skapas mätning av elementen. Förändringen består i att urvalet av element kan begränsas. Genom att i förväg markera CAD-element och använda funktionen Set as priority i dialogen CAD Elements begränsas urvalet av element som används vid multiselect. Stödpunkter för cirkel, utökad funktion (MR1) Med inställningen Snap för en cirkel mätt med tre stödpunkter projiceras cirkeln upp till sitt nominella utbredningsplan, som om den mätts utan stödpunkter. Funktionen är värdefull för den som vill att lägesavvikelsen i koordinaterna X, Y och Z skall överensstämma med avvikelsen i en utvärdering av lägeriktighet. 20

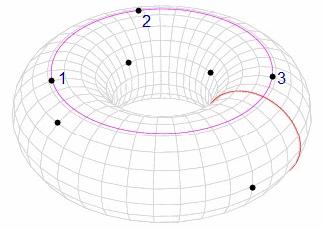

21 Mätta element Torus Funktionen för mätning av torus tillkom ursprungligen i PC-DMIS 2011MR1. Funktionen hade en del brister som nu rättats till, därför finns den med i listan över nyheter i PC-DMIS Geometrin torus finns tillgänglig som mätt element och även som element i funktionen Snabbstart. Om de nya knapparna i verktygsfälten inte visas som väntat, åtgärda detta genom att återställa alla verktygsfält. Det betyder att egna verktygsfält och utseenden försvinner och ersätts av standardinställningar. Stäng PC-Dmis Starta Inställningar (Settings Editor) Välj Reset User Starta PC-Dmis på nytt. En torus mäts med minst 7 punkter. De 3 första punkterna mäts på samma nivå på torusen så att den tänkta cirkeln representerar samma riktning som torusen. Resten av mätpunkterna sprids ut. 21

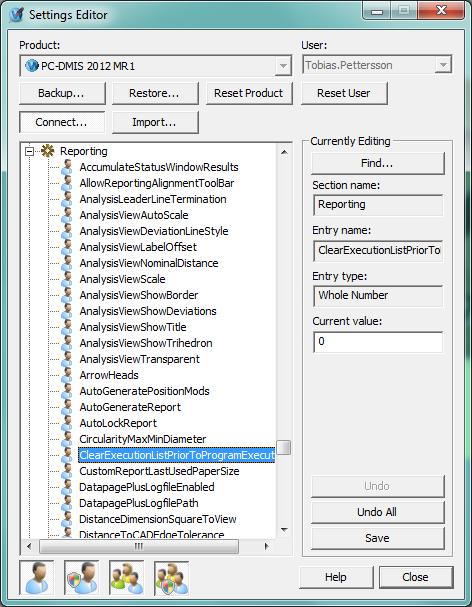

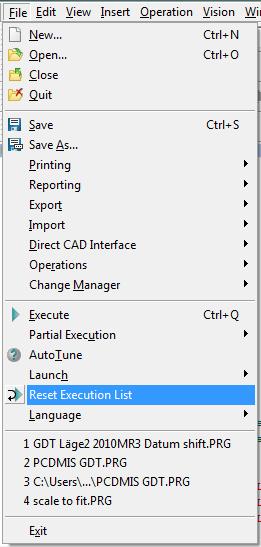

22 Utvärderingar Återställning av utvärderingar inför körning av program (MR1) För att snabba upp körning av större mätprogram har det tillkommit en funktion för att radera gammal mätdata i samband med att körningen av ett mätprogram startas. Funktionen kan användas manuellt under menyn File, men går också att ange som standard med registerväxeln ClearExecutionListPriorToProgramExecute. Uppriktningar Modifierad dialog för uppriktningar Programkoden för ID och vilket koordinatsystem som återkallas är bortagen. Nu syns informationen endast i fälten längst upp i uppriktningsdialogen där man även kan redigera. 22

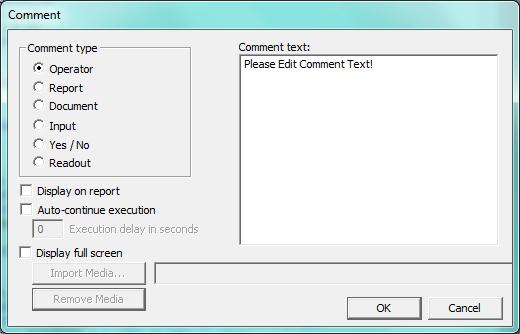

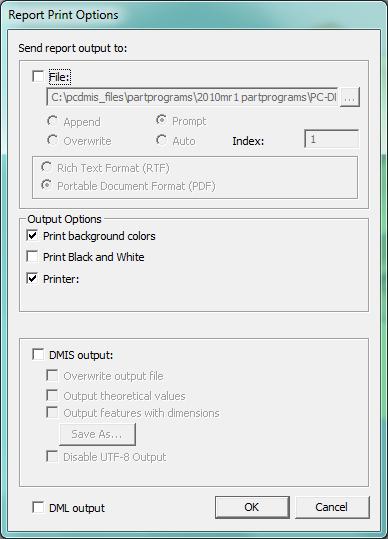

23 Portable Fotografera från dialogen kommentar Det går nu att ta ett fotografi med kameran i den nya 6-axliga Absolut-armen från dialogen Kommentar. Ny knapp Mätspetskompensering Av/På Knappen Mätsp.komp. på/av har lagts till i verktygsfältet Bärbar för armar. Bästanpassning med offset Det går nu att göra en uppriktning med bästanpassning för en punktmängd med en offset. PC-DMIS NC Körvägsoptimering för svarvar (PC-DMIS NC) Körvägsoptimering i PC-DMIS NC har anpassats för svarvar, så att alla förflyttningsrörelser utförs vid Y=0 planet. Rapportering Rapporter i svartvitt Ny inställning Skriv ut i svartvitt i dialogen Utskriftsalternativ. 23

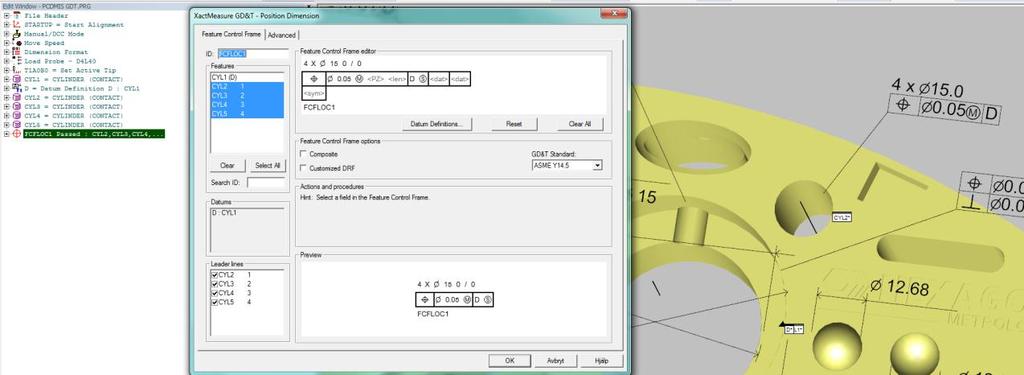

24 Licensiering Ny licensiering av Wilcox programvara Licensieringen av PC-DMIS, PC-DMIS Planner, DataPage+ med flera programvaror från Wilcox sker numera via en licenshanterare, istället för som tidigare direkt från varje programvara. Licenshanteraren visas som en ikon i aktivitetsfältet. När licenshanteraren har kommunikation med licensmediat (licensfil eller hårdvarulås), visas ikonen med en grön markering. När licenshanteraren tappar kontakt med licensen, visas ikonen med ett utropstecken. När detta sker fungerar programvaran som vanligt under ytterligare fem minuter, vilket ger tid att avsluta och spara pågående arbete. Ny Option PC-DMIS GD&T Optionen ger tillgång att utnyttja 3D toleranskrav i CAD-modellen vid offlineprogrammering, på ett sätt liknande PC-DMIS Planner. Genom att klicka på ett toleranskrav i CAD-modelln skapas programkommandon för mätning, referensdefinitioner och utvärdering. Elementen som skapas får punkter fördelade med standardvärden. Med otionen PC-DMIS Autopath kan punkterna placeras så att håligheter i ytor undviks, och körvägar kan automatgenereras. För att utnyttja funktionen krävs CAD-modeller med toleransinformation, vilket medför att CADmodellerna behöver läsas med DCI eller DCT direkt från originalformatet. Optionen är för närvarande inte prisatt, försäljningsstart planeras senare under

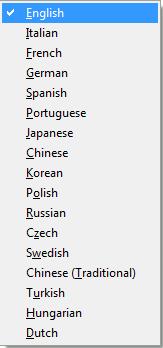

25 Ny option Toolkit Optionen toolkit reglerar möjligheten att köra olika specialutvecklade kommandon som är kundspecifika. Bland annat har VW, Audi och GM skräddarsydda kommandon för olika typer av sammansatt mätning. Det rör sig om hågnivåmakron för mätning av exempelvis cylinderlopp, ventilsäten, plåtkanter och andra geometrier, där företaget har tagit fram ett standardiserat förfarande för mätning och utvärdering. Språk och översättning Synkroniserad översättning av hjälpfil Med PC-DMIS 2012 som första version är nu översättningen till de olika språken i fas med den Engelska programversionen. Hjälpfilen har samma innehåll i alla språkversioner som det engelska originalet. Eftersläpningen där hjälpfilen varit för en äldre version för andra språk än engelska är därmed borta. Nytt språk, holländska Holländska (Flamländska) har tillkommit som språkalternativ 25

26 Kontaktinformation 26
