1 PC-DMIS Dagar 2015 Nyheter och förbättringar

2 2 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

3 Allmänt Om PC-DMIS 2015 PC-DMIS släpptes under juni Beskrivningarna av funktioner och rättningar i PC-DMIS 2015 i detta dokument är inte fullständig, utan utgör ett axplock av nyheterna. För mer information hänvisar vi till Readme filen i PCDMIS installationskatalog. Installation PC-DMIS 2015 installeras i en separat programmapp. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. I Windows Vista, Windows 7 och Windows 8 måste vi köra som administratör första gången PCDMIS startas. Högerklicka på PC-DMIS ikonen på skrivbordet och välj Kör som Administratör. Allmän information Från och med PC-DMIS 2010 MR2 är PC-DMIS anpassat till kraven på struktur i fil-lagring och registerhantering i Windows Vista och senare. I och med detta så har ett flertal saker påverkats. Detta beskrivs närmare i Appendix B i Readme filen i PC-DMIS installationsmapp. I vilken version finns uppdateringen? Inget angivet Funktionen finns i PC-DMIS Funktionen kom redan i PC-DMIS Vem har tillgång till funktionerna? Möjligheten att använda nyheterna beror på vilken nivå av PC-DMIS man använder, (PRO, CAD eller CAD++). Vissa av nyheterna berör PC-DMIS med en specifik option, till exempel AutoPath eller InspectionPlanner. 3 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

4 Innehållsförteckning Allmänt... 3 Om PC-DMIS Installation... 3 Allmän information... 3 I vilken version finns uppdateringen?... 3 Vem har tillgång till funktionerna?... 3 Rekommenderade systemkrav, allmän information... 6 Rekommenderade systemkrav för PC-DMIS Grafikfönster och Grafikvisning... 8 Ny knapp Skapa snittkurvor i dialogen Klippningsplan (2014.1)... 8 Element ID-flagga kommer tillbaka (2014.1)... 8 Detaljprogram har blivit mätrutin (2014.1)... 8 Borttagna verktygsfält (2014.1)... 8 Snabbare byte mellan olika konstruerade element och utvärderingar (2014.1)... 8 Administratörsläge (2014.1)... 8 Färgmatchning mellan autoelementdialogen och vektorer i grafikfönstret Variabel animeringshastighet (2014.1)... 9 Körväg Återstående programkörningstid Minirutininställningar (2014.1) CAD, DCI Fixa vektorer vid IGES import Fixa vektorer Importera gömda element i CATIA v Nya CAD stöd Vilka CAD-format kan användas Export av Mesh Quick Fixture Stöd för fler virtuella maskiner (2014.1) Stöd för fler virtuella maskiner Planner Exportera och importera plan i.xml Autoelement Strategi Gage Scan Calibration Automatisk frigångsrörelse inom autoelement (2014.1) Vektorpunkter på kurvor (2014.1) Standardiserad vektorstorlek för autoelement Placering av stödpunkter på rundat och rätvinkligt och spår Quick Feature punktelement (2014.1) Förbättrad Quick Feature funktionalitet Polär Autovektorpunkt (2014.1) Strategin Adaptive Plane Circle Scan är omarbetad (2014.1) Ny Strategi Adaptive Freeform Plane Scan Mätstrategin Adaptive Freeform Plane Scan har tillkommit där du kan lägga ihop Perimeter, Freeform och Tech Path i en planscansekvens Valbar Detektera håligheter Metod för Auto Plane (Void Detection) Området Ytterligare tunnplåtsval Utvärderingar En enda regel för alla 2D vinkelutvärderingar (2014.1) PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

5 Lokalt Max&Min (2014.1) Laser Big COP Option QuickFeature fungerar även för PC-DMIS Laser (2014.1) Filtrering av punktmoln i realtid under mätning Bästanpassad uppriktning av två punktmoln Nytt Mesh kommando Simulera lasermätning i offlineläge Portable Minirutiner fungerar nu även för portabla (manuella) maskiner (2014.1) Detaljtemperatur kompensation för Romer Absolute Arm Avsluta element automatiskt i Snabbstart Vision QuickFeature fungerar även för PC-DMIS Vision/Laser (2014.1) Rapportering Resultatutskrift kan göra flera kopior (2014.1) Utskriftskommandot kan styra visning/ej visning av rapportfil (2014.1) Följ utvärderingsdata till Excel Alternativet Använd inget i rapportmallar Anteckningar Kontaktinformation PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

6 Rekommenderade systemkrav, allmän information Rekommenderade systemkrav för PC-DMIS 2015 Operativsystem PC-DMIS kan köras under följande operativsystem: 32-bitars och 64-bitars Vista 32-bitars och 64-bitars Windows 7 32-bitars och 64-bitars Windows 8.1 och 8 Inga andra operativsystem stöds. Stöd för Windows XP: Från och med vpc-dmis 2012 MR1 fasas stödet för operativsystemet Windows XP ut. Även om denna version troligen fungerar bra i XP kommer den inte att testas i operativsystemet XP. Observera också att vissa delar av användargränssnittet inte visas optimalt i XP. Stödet kommer att tas bort helt under VIKTIGT! Om du använder tredjepartsdrivrutiner bör du kontakta din lokala Hexagonrepresentant för att säkerställa kompatibilitet med operativsystemet. Viktigt: Körning av PC-DMIS från en virtuell maskin (VM) stöds inte. Anmärkningar: På PC-DMIS Vision-maskiner stöds inte 32- och 64-bitars Windows 8. Hårdvarukomponenten Matrox Framegrabber för PC-DMIS Vision stöder inte ett 64-bitars operativsystem. Fördelar med 64-bitars system: Kunder med x64-bitarsversionen av CAD-paketet behöver en 64-bitars version av PC-DMIS för att kunna använda Direkt CAD-gränssnittet (DCI) och kunna ansluta till paketen. 64-bitarsversionen av PC-DMIS kan använda hela det fysiska minnet som finns på datorn. 32- bitarsversionen av PC-DMIS kan bara använda de första 2 GB. Därför rekommenderas kunder med stora CAD-system eller mätrutiner att använda x64-bitarsversionen..net Framework Microsoft.NET 4.0 för Windows 7 Microsoft.NET 4.5 för Windows 8 RAM 4 GB RAM eller mer (4 GB är den största minneskapaciteten på ett 32-bitars operativsystem) Storleken på CAD-datafilen och värdet på tesseleringsmultiplikatorn påverkar mängden minne som behövs. De påverkar båda antalet tesselerade ytor som krävs för att visa modellen. Ett mindre värde på tesseleringsmultiplakatorn resulterar i att mer minne krävs för ytorna. För stora CAD-modeller kan detta orsaka ett "slut på minnet"-fel. Om detta uppstår kan den nuvarande PC-DMIS-sessionen bli ostabil och måste avslutas. Standardmultiplikatorn för tesselering är 1,0. En tesseleringsmultiplikator över 0,1 ger 10 till 20 procent ökning av minnesbehovet jämfört med standarden 1,0. En tesseleringsmultiplikator under 0,01 ger ytterligare 50 till 65 procent ökning av minnesbehovet. 1 GB video-ram 6 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

7 CPU 2 GHZ eller större processor med dubbla kärnor Grafik För bordsdatorer: Grafikkortet Nvidia Quadro K620 För bärbara datorer: Grafikkortet Nvidia Quadro K1100M Grafikdrivrutinen måste stödja minst OpenGL 3.0. Om drivrutinen inte stödjer minst OpenGL 3.0 eller grafikdrivrutinen är mer än ett år gammal visas ett varningsmeddelande när PC-DMIS startas. Hårddisk 2 GB ledigt hårddiskutrymme plus ett allokerat virtuellt minne som är 8 gånger större än den största CAD-modell som används SSD-enhet, HDD 10K eller två diskar i RAID 0-läge (högpresterande hårddisk) Visa Skärmupplösning på 1280 x 1024 eller högre. Anslutning 2 Ethernet-portar. (Detta kan krävas för vissa installationer beroende på lokala behov, tex mätmaskinsystem där en port behövs för styrenhetens kommunikation och en annan för kommunikation på intranätet/internet.) 2 USB-portar DVD-enhet HASP-nyckel (ett fysiskt USB-hårdvarulås) eller en programlicens Webbläsare Internet Explorer version 9 Antivirusprogram Antivirusprogrammet Sophos har använts av Wilcox Associates Inc. vid testningen av PC-DMIS. Resultat med andra antivirusverktyg måste bekräftas av användaren själv. Lösningar för mätmaskiner med kommunikationsstandard RS-232 Om du installerar PC-DMIS på en ny eller befintlig dator, men har en äldre mätmaskinsmodell som använder kommunikationstyp RS-232, behöver du installera någon av dessa lösningar på datorn: En extern seriell-till-usb-adapterkabel för RS-232, plus drivrutin till seriell-till-usbadapterkabeln Ett internt seriellt adapterkort med serieportar 7 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

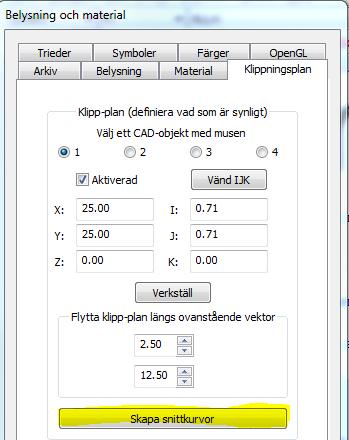

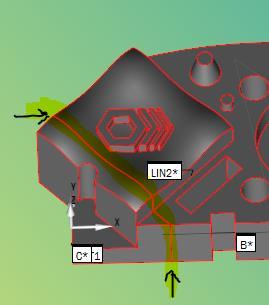

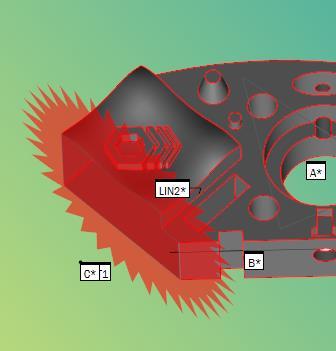

8 Grafikfönster och Grafikvisning Ny knapp Skapa snittkurvor i dialogen Klippningsplan (2014.1) Med dialogen Klippningsplan kan man nu också skapa kurvor/polylinjer längs klippningsgränsen. Dessa kurvor är jämställda med övriga CAD-element och kan klickas på, markeras för mätning, etc.. Element ID-flagga kommer tillbaka (2014.1) Om man dubbelklickar på ett elements ID-flagga i grafikfönstret dyker en utvärderingsetikett upp och ID-flaggan försvinner. Om sedan utvärderingsetiketten raderas i programkoden kommer IDflaggan tillbaka vilket inte var fallet tidigare. Detaljprogram har blivit mätrutin (2014.1) Begreppet Detaljprogram har ersatts av Mätrutin i dialoger och dokumentation. Borttagna verktygsfält (2014.1) Verktygsfälten Virtuellt tangentbord och Pekskärm är borttagna. Snabbare byte mellan olika konstruerade element och utvärderingar (2014.1) När du tex har konstruerat en punkt behöver du inte stänga dialogen innan tex en cirkel ska konstrueras. Välj cirkel direkt från verktygsfältet Konstruerade element. Detta gäller även växling mellan de olika utvärderingsdialogerna. Administratörsläge (2014.1) Om du kör PC-DMIS som Administratör visas Administratör i PC-DMIS fönsterrubrik. 8 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

9 Färgmatchning mellan autoelementdialogen och vektorer i grafikfönstret. Färger på vektorpilar i Grafikfönstret är nu matchade med färger i motsvarande fält i Autoelementdialogen. För autoelement gäller vektorfärger: Blå - Yta Grön - Kant Orange - Slutvinkel Lila - Startvinkel Röd - Vinkel och linje För Quick Features gäller vektorfärger: Ljus blå -Yta Ljus grön - Kant Ljus röd - Vinkel och linje Variabel animeringshastighet (2014.1) Animeringshastigheten när man växlar mellan olika vyer med de 7 grafikvyknapparna kan justeras. Inställningen gör vi i dialogen Redigera/Grafikfönster/Inställningar,rotation Animeringshastigheten anges med ett värde mellan 0.1 och 10. Förvalt är 1. 9 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

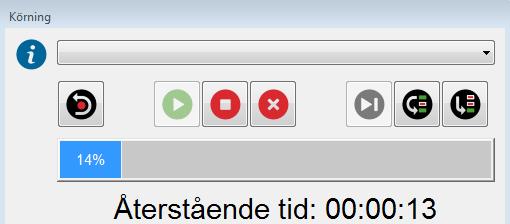

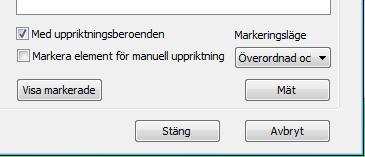

10 Körväg Återstående programkörningstid Återstående programkörningstid kan visas i kördialogen. Man kan även lägga till extra tid för t.ex rapportutskrifter. Inställningar för återstående programkörningstid gör vi på fliken Allmänt i dialogrutan Redigera/ Alternativ /Inställningar (F5). PC-DMIS lagrar endast körtiden för CNC-delen av mätrutinen. Lagringen av återstående körtid stoppas när mätrutinen eller minimätrutinen pausas för att en åtgärd krävs av användaren. Till exempel kan körningen pausas när en kommentar körs, ett meddelande visas eller ett fel inträffar och körningen stoppas. Den senaste körtiden som PC-DMIS lagrade finns sparad i filen <namn på mätrutin>.miniroutines.xml. Minirutininställningar (2014.1) I dialogen Minirutiner kan vi göra ett val Markera element för manuelluppriktning. Valet Markeringsläge har tillkommit där alternativen är Överordnad och underordnad och FBM. Valet Överordnad och underordnad är förvalt och kräver användning av ClearanceCube. Läget FBM är endast tillgänglig om hårdvarulåset är programmerat med modulen för elementbaserad mätning. ClearanceCube krävs inte för det här läget. Mätrutinen måste konfigureras med elementbaserad mätning så att inte några kollisioner inträffar när de valda elementen mäts. 10 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

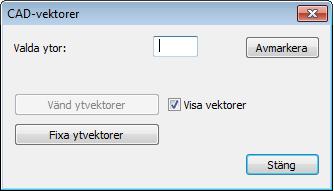

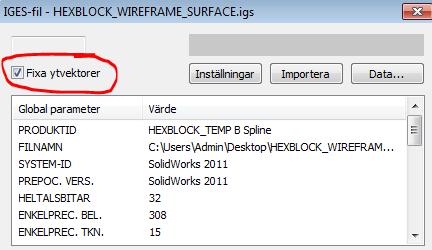

11 CAD, DCI Fixa vektorer vid IGES import När en IGES fil importeras finns möjlighet att göra ett val så att felvända vektorer vänds automatiskt. Registerväxeln FixSurfaceVectors styr om Fixa ytvektorer ska vara förvalt eller ej i IGESdialogen. Fixa vektorer Sedan tidigare kan man fixa vektorer i dialogen CAD-vektorer. Knappen Fixa ytvektorer var tidigare avmarkerad tills man hade valt ytor. Nu kan man använda knappen och fixa alla ytor på CAD-modellen utan att markera någon yta alls. Om någon/några ytor markeras fixas vektorerna på endast de ytorna enligt tidigare beteende. Importera gömda element i CATIA v6 Importerar nu dolda konstruktioner och element i CATIA v6. Tidigare importerades inte det som var dolt. 11 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

12 Nya CAD stöd DCI ProE GD&T DCI/DCT Catia V5 / R24 (2014.1) DCT STEP: AP203 (Editions 1 and 2), AP214 (up to Edition 3) och AP242 (Edition 1 pre- DIS) Vilka CAD-format kan användas Export av Mesh Det finns nu en option som gör det möjligt att exportera din CAD-modell som ett lättviktsrutnät (som en.cad- eller.draw-fil). Den här exportprocessen sparar modellens ytor som triangelrutnät i stället för de matematiska ytdefinitionerna. Alternativet ligger under Arkiv Exportera Detaljmodell CAD-rutnät Quick Fixture Stöd för fler virtuella maskiner (2014.1) Fler virtuella maskiner kan laddas in i grafikfönstret, t.ex PMM-G och OPTIV_ Stöd för fler virtuella maskiner Fler virtuella maskiner kan laddas in i grafikfönstret, t.ex BRAVO HP och BRAVO HP Planner Exportera och importera plan i.xml Det är nu möjligt att exportera och importera en plan i.xml format. 12 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

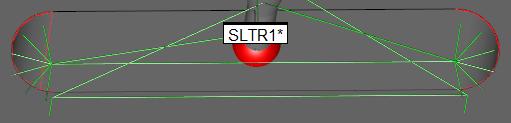

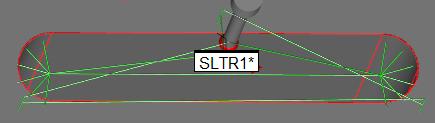

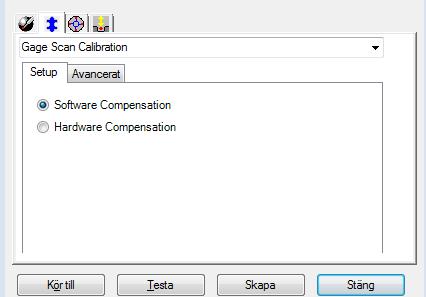

13 Autoelement Strategi Gage Scan Calibration Strategin Gage Scan Calibration hjälper dig att mäta cirkulära element med högsta möjliga noggrannhet. Om en Gage Scan Calibration är utförd på en mätspets och vi sedan scannar en autocirkel med den spetsen filtreras scandata genom att jämföra scandata från kalibreringen med cirkelscanningen. Automatisk frigångsrörelse inom autoelement (2014.1) Funktionen Automatisk frigångsrörelse fungerar nu även inom ett autoelement (om det skapas som en Quick Feature), t.ex vid mätning av en innercirkel med hinder i mitten, om man har slagit på det nya menyvalet Inom Element i menyn Åtgärder / Grafikfönstret / Frigångsrörelser. Vektorpunkter på kurvor (2014.1) Autovektorpunkt kan nu klickas ut på kurvor i en CAD-modell. Tidigare fäste man klicket på en yta även om man arbetade i kurvläge. Standardiserad vektorstorlek för autoelement Om Pkt. storl värdet i området Avancerade mätval i autoelementdialogen är satt till 0 skalas inte vektorerna om när man zoomar grafikfönstret. Tidigare skalades vektorerna om. Placering av stödpunkter på rundat och rätvinkligt och spår Nu placeras 2 av stödpunkterna utefter långsidan på spåret och sprids ut med hela spårets längd. Nu Tidigare 13 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

14 Quick Feature punktelement (2014.1) Ändrat beteende när man skapar punkter. När punktelement ska skapas trycker vi ned Shift och Ctrl och vänsterklickar. När andra element ska mätas trycker vi endast Shift och vänsterklickar. Förbättrad Quick Feature funktionalitet Metoden att markera Quick Feature autoelement har omarbetats. När du håller ned Shift och placerar markören vid en kant tänds inte hela linjen upp längre utan en kantpunkt skapas och yt- och kantvektorerna visas i grafiken. När du håller ned Shift, placerar markören på en kant och drar markören längs kanten skapas en linje. Yt- och kantvektor visas i grafiken. En vinkelpunkt skapas genom att hålla ned Shift och Ctrl och placera markören över en kant mellan två ytor som inte är vinkelräta. (90 ) En cirkel och ellips skapas genom att hålla ned Shift och placera markören över cirkel eller ellipselement. En kantpunkt på tex en cirkel skapas genom att hålla ned både Shift och Ctrl och placera markören över cirkeln. Ett spår och en polygon skapas genom att hålla ned Shift och placera markören över en elementsida. Tryck ned vänster musknapp och dra till närliggande sida. Släpp när elementet har tänts upp. En cylinder, kon och plan skapas genom att hålla ned Shift och placera markören på elementets yta. En hörnpunkt skapas genom att hålla ned Shift och Ctrl och placera markören över ett hörn. Polär Autovektorpunkt (2014.1) När man väljer autovektorpunkt med polära koordinater finns vallista Inre/Yttre/Inget. Valet anger vektorriktningen på punkten. 14 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

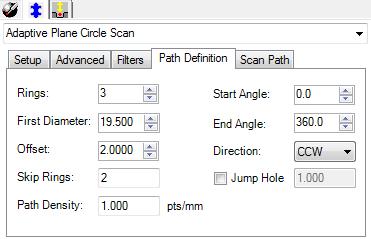

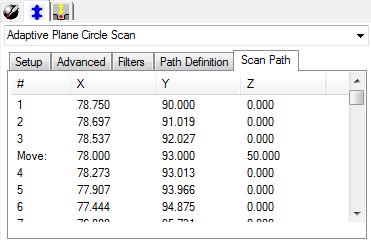

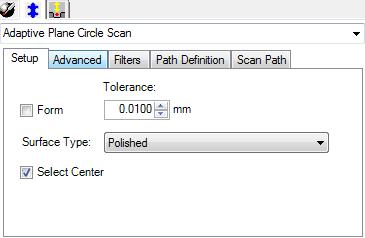

15 Strategin Adaptive Plane Circle Scan är omarbetad (2014.1) Mätstrategin Adaptive Plane Circle Scan är omarbetad och har nu fler möjligheter. På fliken Setup kan du markera Select Center och sedan klicka på ett cirkulärt element på CAD-modellen för att bestämma plancentrum. På fliken Path Definition väljer vi hur många ringar vi vill mäta. Vi skriver även in diametern på första ringen och offset till nästa ring. Om det är någon ring som inte ska mätas anger vi det i Skip Rings. På fliken Scan Path kan vi lägga in via-punkter. Högerklicka på en mätpunkt i listan och välj om viapunkten ska infogas före eller efter. Ny Strategi Adaptive Freeform Plane Scan Mätstrategin Adaptive Freeform Plane Scan har tillkommit där du kan lägga ihop Perimeter, Freeform och Tech Path i en planscansekvens. Valbar Detektera håligheter Metod för Auto Plane (Void Detection) Ett Quick Feature Autoplan kan skapas av flera CAD ytor. Detektera håligheter skapar ett mätpunktsmönster som tar hänsyn till de olika elementen. Vilket mönster som skapas kan nu väljas i den nya växeln VoidDetectionNewAlgorithm. Fullständig beskrivning av växeln VoidDetectionNewAlgorithm finns i Settings Editor hjälpen. 15 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

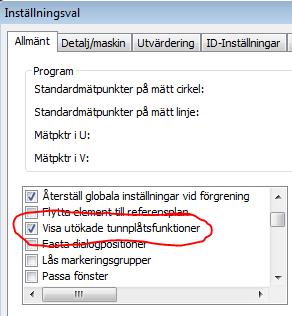

16 Området Ytterligare tunnplåtsval Ytterligare tunnplåtsval finns för alla Autoelement utom Hörnpunkt. För att aktivera visning av ytterligare tunnplåtsval går man först in i dialogen Inställningsval (Redigera/Alternativ/Inställningar eller F5) Bocka för Visa utökade tunnplåtsfunktioner. Öppna sedan dialogen för ett Autoelement tryck på knappen. Gör önskade inställningar i området Ytterligare tunnplåtsval. För mer information om utökade tunnplåtsval, gå in i hjälpfilen i kapitlet Området Ytterligare tunnplåtsval. 16 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

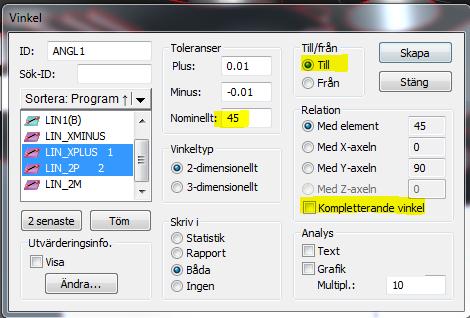

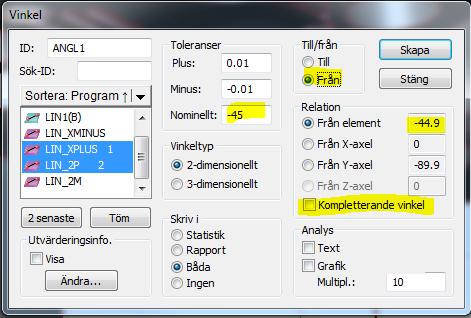

17 Utvärderingar En enda regel för alla 2D vinkelutvärderingar (2014.1) Vinkelutvärderingskommandot har fått nya alternativ, Till/Från och Komplementvinkel. Med dessa kan man helt styra vilken vinkel som ska utvärderas och med vilket tecken. Standard är att räkna från element1 till element2. 17 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

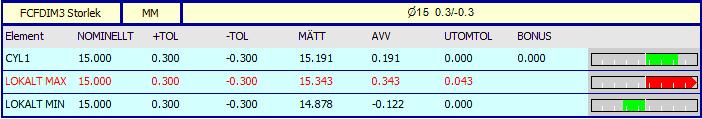

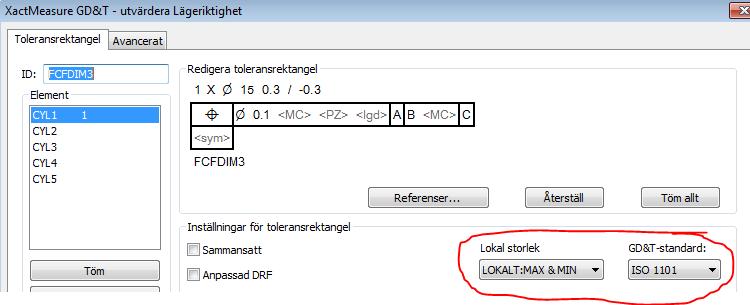

18 Lokalt Max&Min (2014.1) Vid utvärdering av lägeriktighet på en Autocylinder kan man rapportera ut Min resp. Max diameter. Denna utvärdering är möjlig om GD&T-standard ISO 1101 är vald och man har mätt en Autocylinder i flera snitt. (Fungerar inte vid användning av Stigning). Det som rapporteras ut är: Diameter uträknad med den algoritm som cylindern är mätt med, tex Gauss. Minsta resp. största diameter som beräknats vid något av de olika mätta snitten. 18 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

19 Laser Big COP Option Big COP optionen ingår i PC-DMIS Laser och tillåter obegränsad storlek på punktmoln. Den tidigare COP optionen (Small COP) begränsade antal punkter i COP till 500,000. COP ingår i PC- DMIS CAD++. Big COP kräver LMS-licens. QuickFeature fungerar även för PC-DMIS Laser (2014.1) QuickFeature fungerar nu också för PC-DMIS Laser. Du kan använda detta för att skapa autoelement med ett enda klick på CAD-modellen, utan att använda några menyer eller dialoger. Filtrering av punktmoln i realtid under mätning Filtrering av mätpunkter kan göras direkt under mätning för att få ner totala antalet mätpunkter. Reduceringen kan ske med ett avståndsfilter, procent eller standardavvikelse av insamlade punkter. Ett plan kan definieras på t.ex en viss Z-nivå och då samlas inga mätpunkter över eller under den nivån. På det viset kan mätpunkter på uppläggningsbordet undvikas. Filtreringen skapas i dialogen Operation Pointcloud Data Collection, eller välj Pointcloud Filtering Plane-knappen i verktygsfältet QuickCloud. Laser Data Collection Settings dialogen öppnas. Välj önskad filtrering. Bästanpassad uppriktning av två punktmoln Nu kan du använda två överlappande punktmoln när du gör en bästanpassad uppriktning. Detta kan vara praktiskt när du inte kommer åt hela detaljen i samma uppspänning. Nytt Mesh kommando Ett nytt kommando skapar en Mesh från ett valt punktmoln. En Mesh kan exporteras i.stl format. Denna funktion kräver LMS och Big COP licens. Funktionen finns under Arkiv Exportera Mesh STL. Simulera lasermätning i offlineläge Med den nya funktionen för punktmängdssimulering kan du skapa och visa en punktmängd när mätmaskinen är i offlineläge. Med den här funktionen kan du granska den simulerade punktmängden och göra ändringar för en individuell scanning. De simulerade punkterna lagras i en punktmängd. Du kan köra hela mätrutinen offline när du har skapat scanåtgärderna. Då visas alla scanåtgärder med olika mäthuvudsriktningar. Det går även att kontrollera om du kan extrahera autoelement baserat på scanningsinställningarna. Scanmetoderna som stöds är: Linjär öppen Område Omkrets Friform 19 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

20 Portable Minirutiner fungerar nu även för portabla (manuella) maskiner (2014.1) Detaljtemperatur kompensation för Romer Absolute Arm Automatisk temperaturkompensation av detalj är möjlig på Romer absolute arm. Denna möjlighet ökar mätnoggrannheten när temperaturen på uppmätt detalj avviker. Avsluta element automatiskt i Snabbstart Vid mätning med snabbstartdialogen har valet Autostäng tillkommit. Det betyder att vi innan mätning kan bestämma hur många punkter vi vill mäta. Antal punkter bestäms med upp/ner pilar. Elementet skapas automatiskt när vi har uppnått önskat antal punkter. Vision QuickFeature fungerar även för PC-DMIS Vision/Laser (2014.1) QuickFeature fungerar nu också för Vision. Du kan använda detta för att skapa autoelement med ett enda klick på CAD-modellen, utan att använda några menyer eller dialoger. 20 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

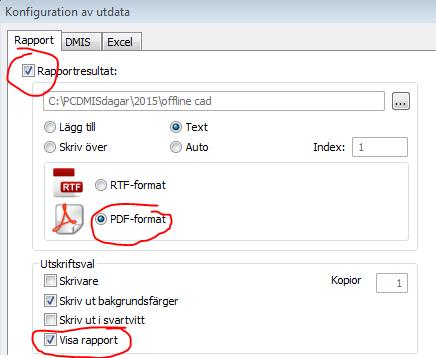

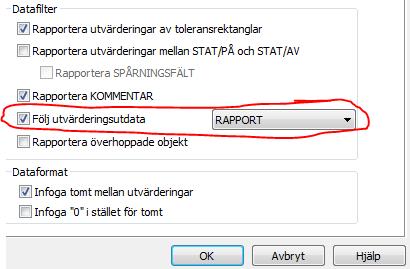

21 Rapportering Resultatutskrift kan göra flera kopior (2014.1) Ett val Kopior är tillagt i dialogen Konfiguration av utdata. Arkiv/Skriv ut/utskriftsformat,rapport Utskriftskommandot kan styra visning/ej visning av rapportfil (2014.1) Ett val Visa rapport är tillagt i dialogen Konfiguration av utdata. Arkiv/Skriv ut/utskriftsformat,rapport Om detta val är aktiverat öppnas rapporten på skärmen (av associerat program) efter att rapporten är skickad till en.pdf eller.rtf fil. Följ utvärderingsdata till Excel Under fliken Excel i dialogen Konfiguration av utdata ( Arkiv/Skriv ut/utskriftsformat, rapport ) har valet Följ utvärderingsdata tillkommit. Om du markerar detta val skickas endast de utvärderingar som matchar med elementets val av skrivenhet som finns i utvärderingsdialogen. Tex om du aktiverar Konfiguration av utdata och väljer RAPPORT och Skriv i i utvärderingsdialogen är Statistik kommer inte utvärderingen att skickas till Excel. 21 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0

22 Alternativet Använd inget i rapportmallar Om du väljer det här alternativet visar PC-DMIS inte någon rapportinformation för objektet som du definierat med villkor. Detta kan vara praktiskt om du inte vill visa allt för en viss utvärdering. Använd alternativet Använd inget så här: 1. Välj Arkiv Rapporter Redigera Rapportmall och välj aktuell mall. 2. Öppna egenskapsdialogen för TextReportObject1. (högerklicka) 3. Klicka sedan på Rules bredvid egenskapen Beslutsträd. 4. Utgå från dialogrutan Redigera Beslutsträd, Markera ett objekt t.ex Toleransrektangel och den regel som du vill ändra. Dialogrutan Redigera regel öppnas och där finns nu valet Använd inget. 22 PC-DMIS version 2015 Nyheter och förbättringar, utgåva 1.0
