PC-DMIS Enterprise Metrology Solutions - Versionsinformation -

Transkript

1 PC-DMIS Enterprise Metrology Solutions - Versionsinformation -

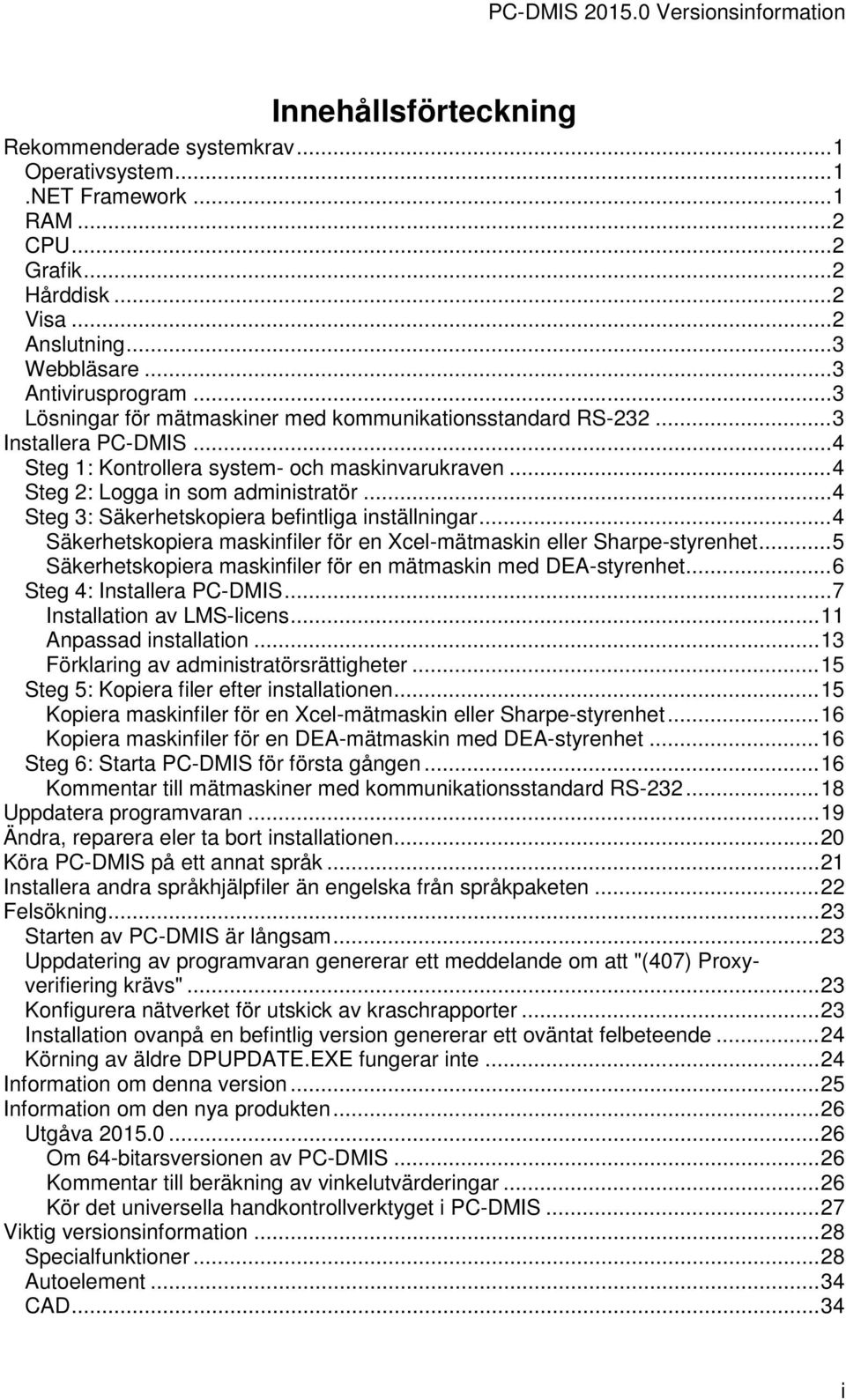

2 Innehållsförteckning Rekommenderade systemkrav... 1 Operativsystem... 1.NET Framework... 1 RAM... 2 CPU... 2 Grafik... 2 Hårddisk... 2 Visa... 2 Anslutning... 3 Webbläsare... 3 Antivirusprogram... 3 Lösningar för mätmaskiner med kommunikationsstandard RS Installera PC-DMIS... 4 Steg 1: Kontrollera system- och maskinvarukraven... 4 Steg 2: Logga in som administratör... 4 Steg 3: Säkerhetskopiera befintliga inställningar... 4 Säkerhetskopiera maskinfiler för en Xcel-mätmaskin eller Sharpe-styrenhet... 5 Säkerhetskopiera maskinfiler för en mätmaskin med DEA-styrenhet... 6 Steg 4: Installera PC-DMIS... 7 Installation av LMS-licens Anpassad installation Förklaring av administratörsrättigheter Steg 5: Kopiera filer efter installationen Kopiera maskinfiler för en Xcel-mätmaskin eller Sharpe-styrenhet Kopiera maskinfiler för en DEA-mätmaskin med DEA-styrenhet Steg 6: Starta PC-DMIS för första gången Kommentar till mätmaskiner med kommunikationsstandard RS Uppdatera programvaran Ändra, reparera eler ta bort installationen Köra PC-DMIS på ett annat språk Installera andra språkhjälpfiler än engelska från språkpaketen Felsökning Starten av PC-DMIS är långsam Uppdatering av programvaran genererar ett meddelande om att "(407) Proxyverifiering krävs" Konfigurera nätverket för utskick av kraschrapporter Installation ovanpå en befintlig version genererar ett oväntat felbeteende Körning av äldre DPUPDATE.EXE fungerar inte Information om denna version Information om den nya produkten Utgåva Om 64-bitarsversionen av PC-DMIS Kommentar till beräkning av vinkelutvärderingar Kör det universella handkontrollverktyget i PC-DMIS Viktig versionsinformation Specialfunktioner Autoelement CAD i

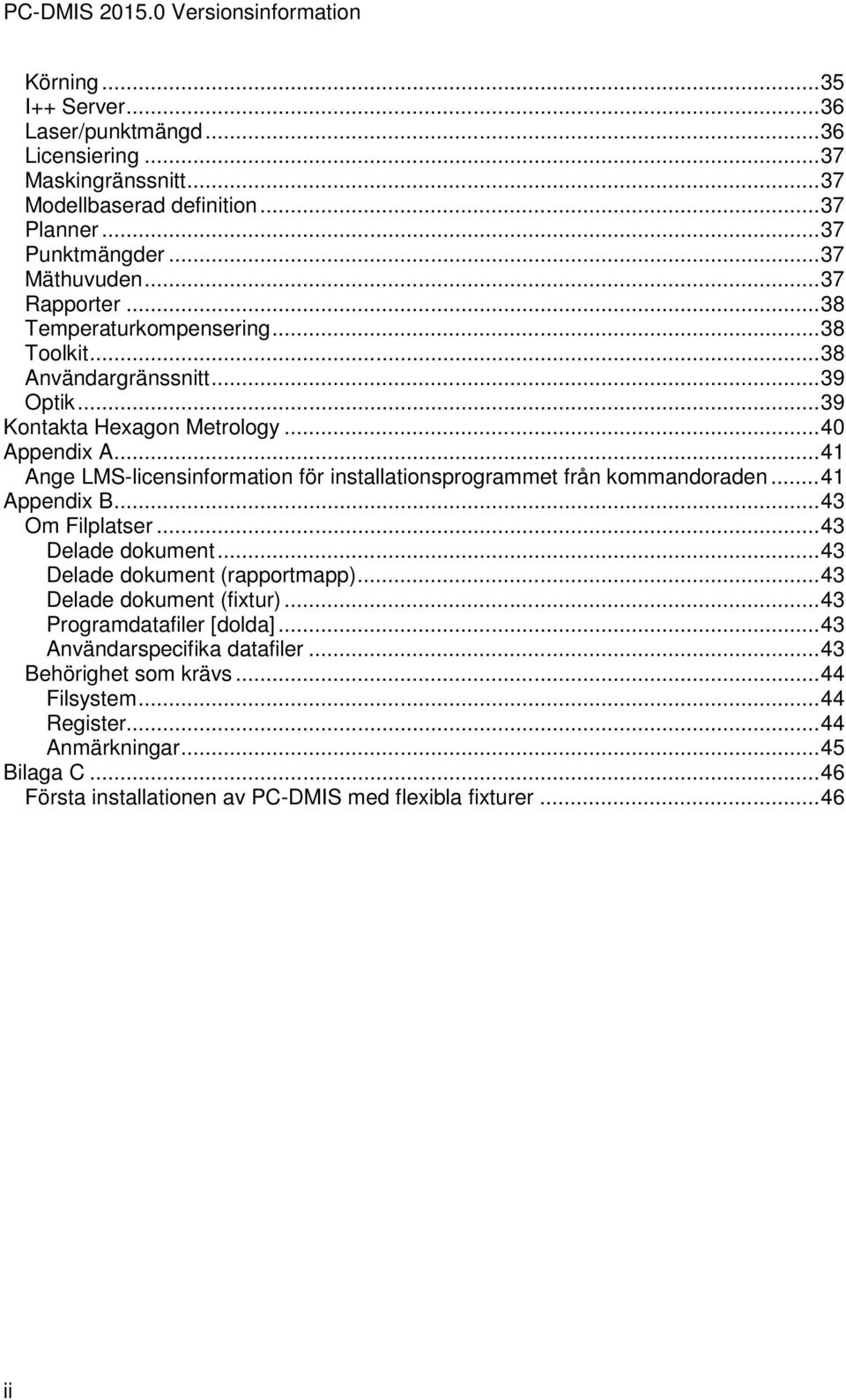

3 Körning I++ Server Laser/punktmängd Licensiering Maskingränssnitt Modellbaserad definition Planner Punktmängder Mäthuvuden Rapporter Temperaturkompensering Toolkit Användargränssnitt Optik Kontakta Hexagon Metrology Appendix A Ange LMS-licensinformation för installationsprogrammet från kommandoraden Appendix B Om Filplatser Delade dokument Delade dokument (rapportmapp) Delade dokument (fixtur) Programdatafiler [dolda] Användarspecifika datafiler Behörighet som krävs Filsystem Register Anmärkningar Bilaga C Första installationen av PC-DMIS med flexibla fixturer ii

4

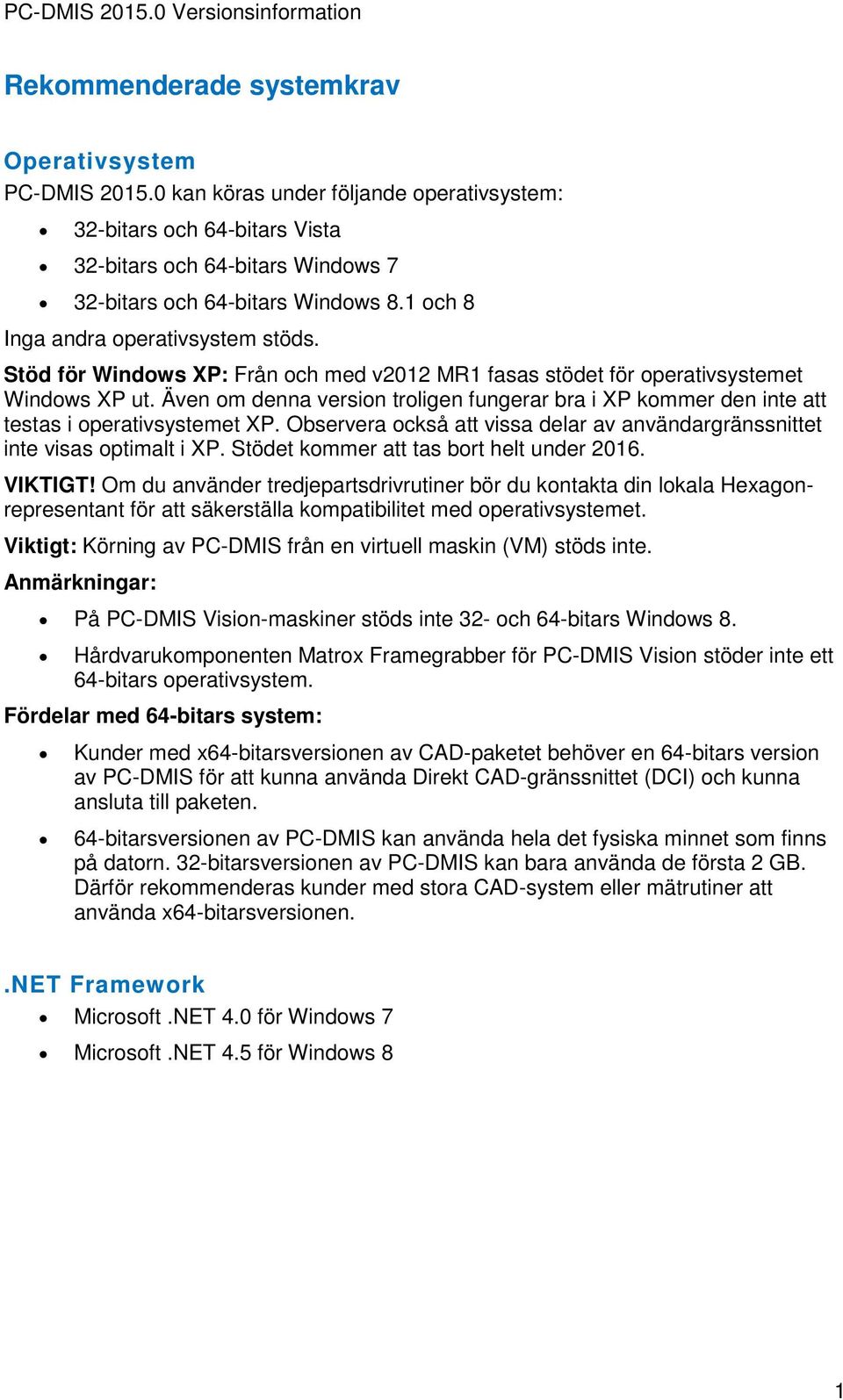

5 Rekommenderade systemkrav Operativsystem PC-DMIS kan köras under följande operativsystem: 32-bitars och 64-bitars Vista 32-bitars och 64-bitars Windows 7 32-bitars och 64-bitars Windows 8.1 och 8 Inga andra operativsystem stöds. Stöd för Windows XP: Från och med v2012 MR1 fasas stödet för operativsystemet Windows XP ut. Även om denna version troligen fungerar bra i XP kommer den inte att testas i operativsystemet XP. Observera också att vissa delar av användargränssnittet inte visas optimalt i XP. Stödet kommer att tas bort helt under VIKTIGT! Om du använder tredjepartsdrivrutiner bör du kontakta din lokala Hexagonrepresentant för att säkerställa kompatibilitet med operativsystemet. Viktigt: Körning av PC-DMIS från en virtuell maskin (VM) stöds inte. Anmärkningar: På PC-DMIS Vision-maskiner stöds inte 32- och 64-bitars Windows 8. Hårdvarukomponenten Matrox Framegrabber för PC-DMIS Vision stöder inte ett 64-bitars operativsystem. Fördelar med 64-bitars system: Kunder med x64-bitarsversionen av CAD-paketet behöver en 64-bitars version av PC-DMIS för att kunna använda Direkt CAD-gränssnittet (DCI) och kunna ansluta till paketen. 64-bitarsversionen av PC-DMIS kan använda hela det fysiska minnet som finns på datorn. 32-bitarsversionen av PC-DMIS kan bara använda de första 2 GB. Därför rekommenderas kunder med stora CAD-system eller mätrutiner att använda x64-bitarsversionen..net Framework Microsoft.NET 4.0 för Windows 7 Microsoft.NET 4.5 för Windows 8 1

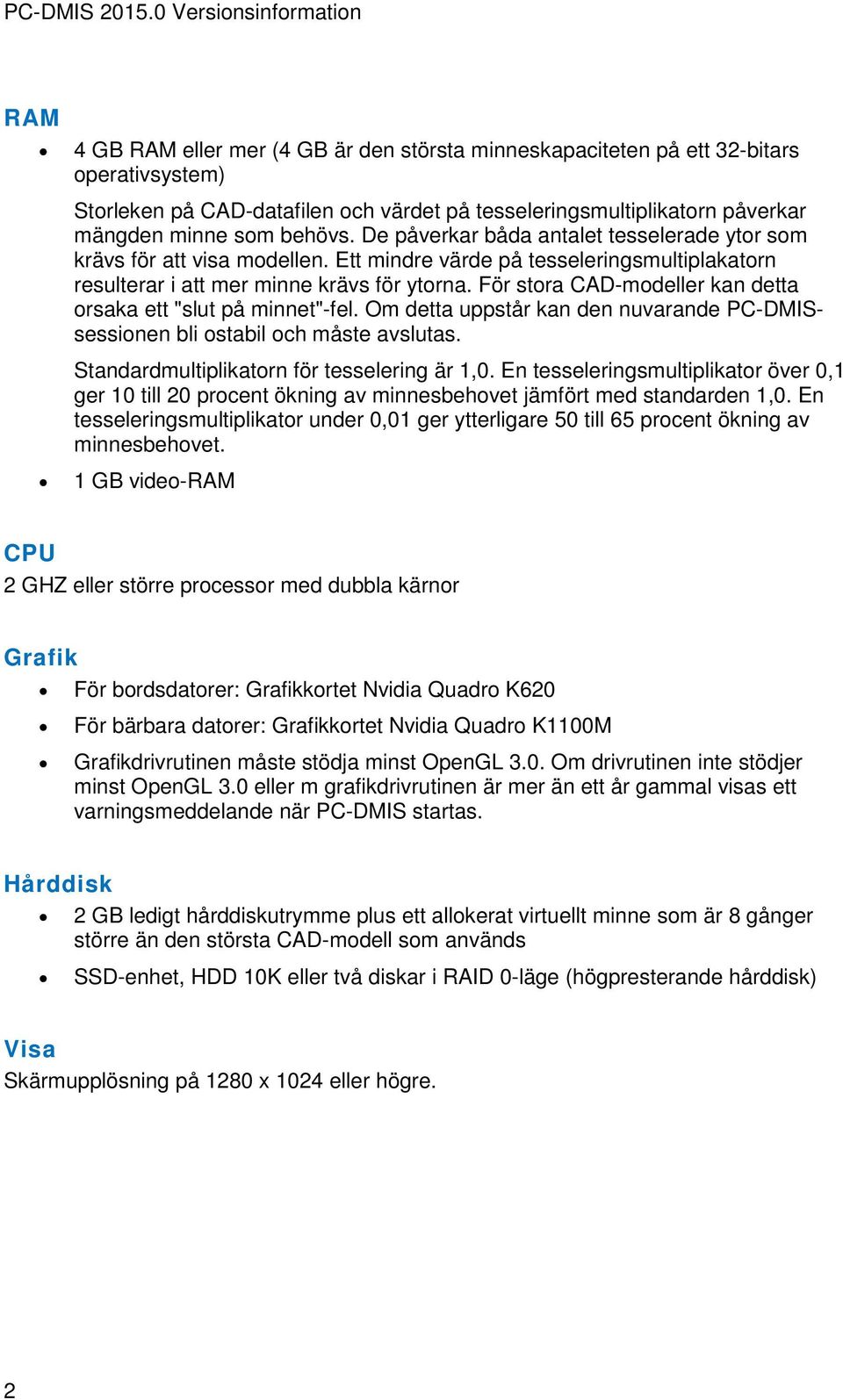

6 RAM 4 GB RAM eller mer (4 GB är den största minneskapaciteten på ett 32-bitars operativsystem) Storleken på CAD-datafilen och värdet på tesseleringsmultiplikatorn påverkar mängden minne som behövs. De påverkar båda antalet tesselerade ytor som krävs för att visa modellen. Ett mindre värde på tesseleringsmultiplakatorn resulterar i att mer minne krävs för ytorna. För stora CAD-modeller kan detta orsaka ett "slut på minnet"-fel. Om detta uppstår kan den nuvarande PC-DMISsessionen bli ostabil och måste avslutas. Standardmultiplikatorn för tesselering är 1,0. En tesseleringsmultiplikator över 0,1 ger 10 till 20 procent ökning av minnesbehovet jämfört med standarden 1,0. En tesseleringsmultiplikator under 0,01 ger ytterligare 50 till 65 procent ökning av minnesbehovet. 1 GB video-ram CPU 2 GHZ eller större processor med dubbla kärnor Grafik För bordsdatorer: Grafikkortet Nvidia Quadro K620 För bärbara datorer: Grafikkortet Nvidia Quadro K1100M Grafikdrivrutinen måste stödja minst OpenGL 3.0. Om drivrutinen inte stödjer minst OpenGL 3.0 eller m grafikdrivrutinen är mer än ett år gammal visas ett varningsmeddelande när PC-DMIS startas. Hårddisk 2 GB ledigt hårddiskutrymme plus ett allokerat virtuellt minne som är 8 gånger större än den största CAD-modell som används SSD-enhet, HDD 10K eller två diskar i RAID 0-läge (högpresterande hårddisk) Visa Skärmupplösning på 1280 x 1024 eller högre. 2

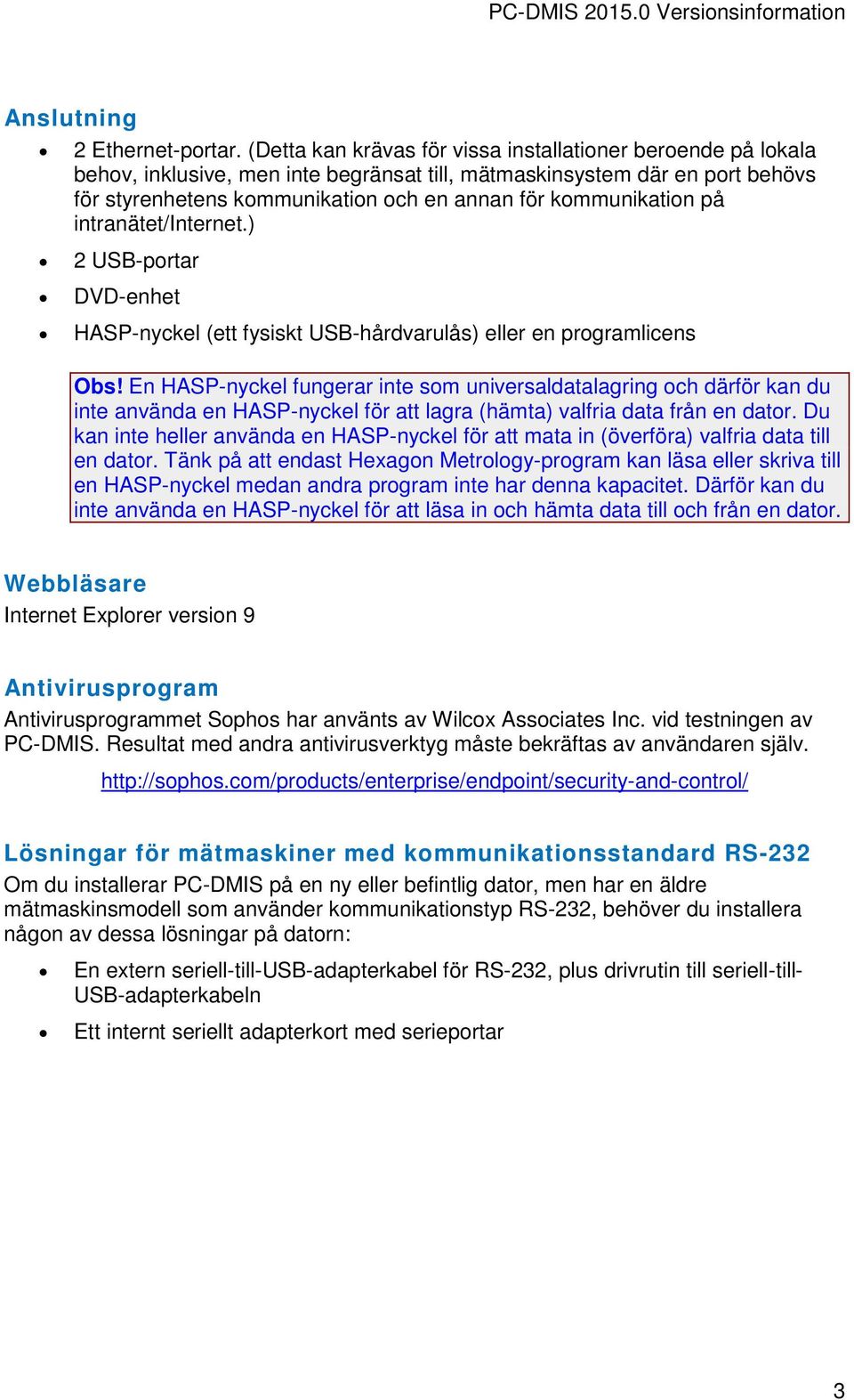

7 Anslutning 2 Ethernet-portar. (Detta kan krävas för vissa installationer beroende på lokala behov, inklusive, men inte begränsat till, mätmaskinsystem där en port behövs för styrenhetens kommunikation och en annan för kommunikation på intranätet/internet.) 2 USB-portar DVD-enhet HASP-nyckel (ett fysiskt USB-hårdvarulås) eller en programlicens Obs! En HASP-nyckel fungerar inte som universaldatalagring och därför kan du inte använda en HASP-nyckel för att lagra (hämta) valfria data från en dator. Du kan inte heller använda en HASP-nyckel för att mata in (överföra) valfria data till en dator. Tänk på att endast Hexagon Metrology-program kan läsa eller skriva till en HASP-nyckel medan andra program inte har denna kapacitet. Därför kan du inte använda en HASP-nyckel för att läsa in och hämta data till och från en dator. Webbläsare Internet Explorer version 9 Antivirusprogram Antivirusprogrammet Sophos har använts av Wilcox Associates Inc. vid testningen av PC-DMIS. Resultat med andra antivirusverktyg måste bekräftas av användaren själv. Lösningar för mätmaskiner med kommunikationsstandard RS-232 Om du installerar PC-DMIS på en ny eller befintlig dator, men har en äldre mätmaskinsmodell som använder kommunikationstyp RS-232, behöver du installera någon av dessa lösningar på datorn: En extern seriell-till-usb-adapterkabel för RS-232, plus drivrutin till seriell-till- USB-adapterkabeln Ett internt seriellt adapterkort med serieportar 3

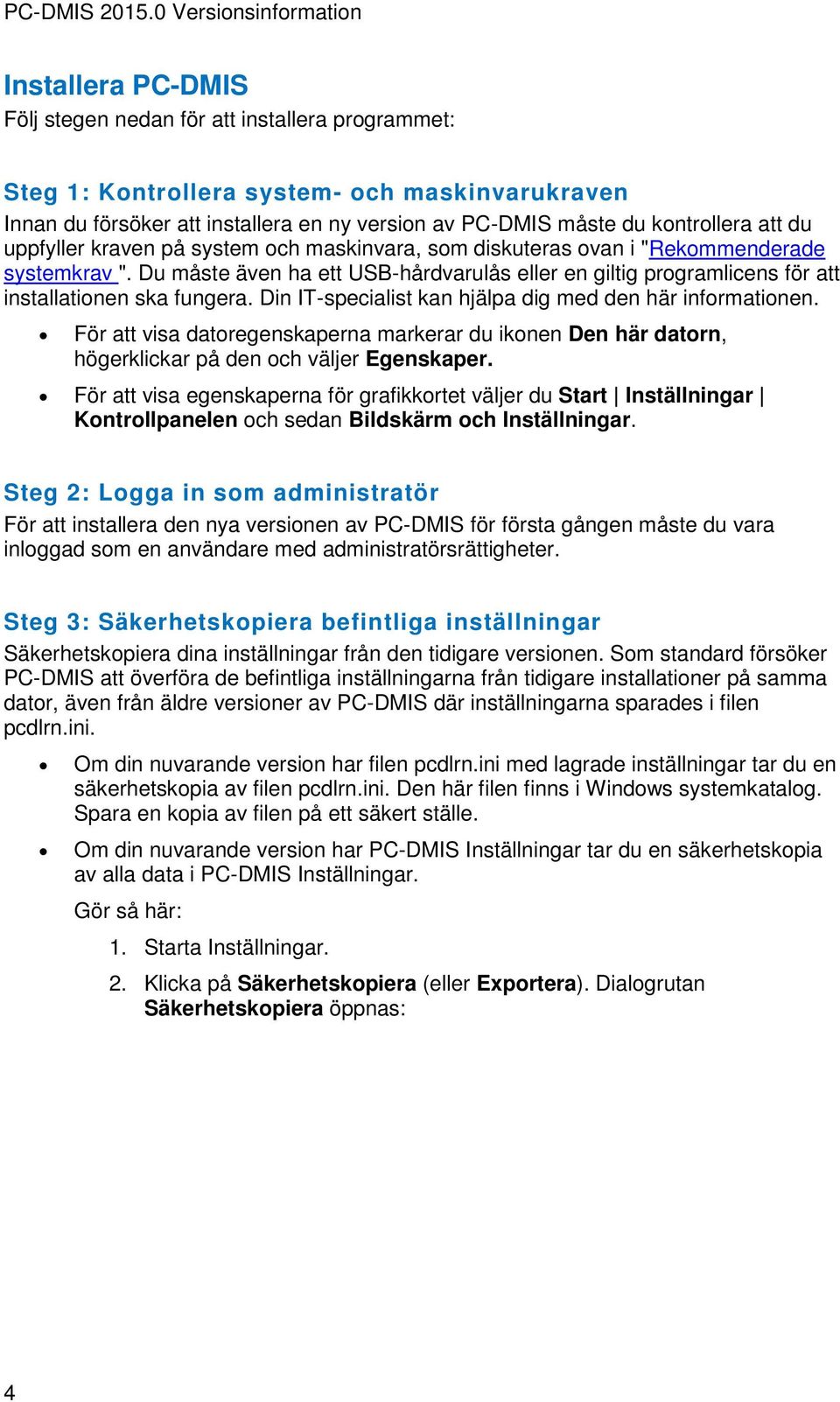

8 Installera PC-DMIS Följ stegen nedan för att installera programmet: Steg 1: Kontrollera system- och maskinvarukraven Innan du försöker att installera en ny version av PC-DMIS måste du kontrollera att du uppfyller kraven på system och maskinvara, som diskuteras ovan i "Rekommenderade systemkrav ". Du måste även ha ett USB-hårdvarulås eller en giltig programlicens för att installationen ska fungera. Din IT-specialist kan hjälpa dig med den här informationen. För att visa datoregenskaperna markerar du ikonen Den här datorn, högerklickar på den och väljer Egenskaper. För att visa egenskaperna för grafikkortet väljer du Start Inställningar Kontrollpanelen och sedan Bildskärm och Inställningar. Steg 2: Logga in som administratör För att installera den nya versionen av PC-DMIS för första gången måste du vara inloggad som en användare med administratörsrättigheter. Steg 3: Säkerhetskopiera befintliga inställningar Säkerhetskopiera dina inställningar från den tidigare versionen. Som standard försöker PC-DMIS att överföra de befintliga inställningarna från tidigare installationer på samma dator, även från äldre versioner av PC-DMIS där inställningarna sparades i filen pcdlrn.ini. Om din nuvarande version har filen pcdlrn.ini med lagrade inställningar tar du en säkerhetskopia av filen pcdlrn.ini. Den här filen finns i Windows systemkatalog. Spara en kopia av filen på ett säkert ställe. Om din nuvarande version har PC-DMIS Inställningar tar du en säkerhetskopia av alla data i PC-DMIS Inställningar. Gör så här: 1. Starta Inställningar. 2. Klicka på Säkerhetskopiera (eller Exportera). Dialogrutan Säkerhetskopiera öppnas: 4

9 3. Definiera en säker plats för säkerhetskopian i rutan Fil och ge filen filtillägget.zip. 4. Markera de tre första kryssrutorna och klicka på OK. Om du byter ut datorn eller överför inställningar från en annan dator kan du använda knapparna Säkerhetskopiera och Återställ i Inställningar: Mer information om funktionerna för säkerhetskopiering och återställning finns i dokumentationen för PC-DMIS Inställningar. Säkerhetskopiera maskinfiler för en Xcel-mätmaskin eller Sharpe-styrenhet Om du använder en Brown and Sharpe Xcel-mätmaskin eller mätmaskin med Sharpestyrenhet och ska installera PC-DMIS på en ny dator bör du spara kopior av följande mätmaskinsfiler från din tidigare version på en säker plats: comp.dat downl.oad Filerna finns i PC-DMIS-installationskatalogen (rotkatalogen) för alla versioner av PC- DMIS före 2013 MR1, oavsett operativsystem. 5

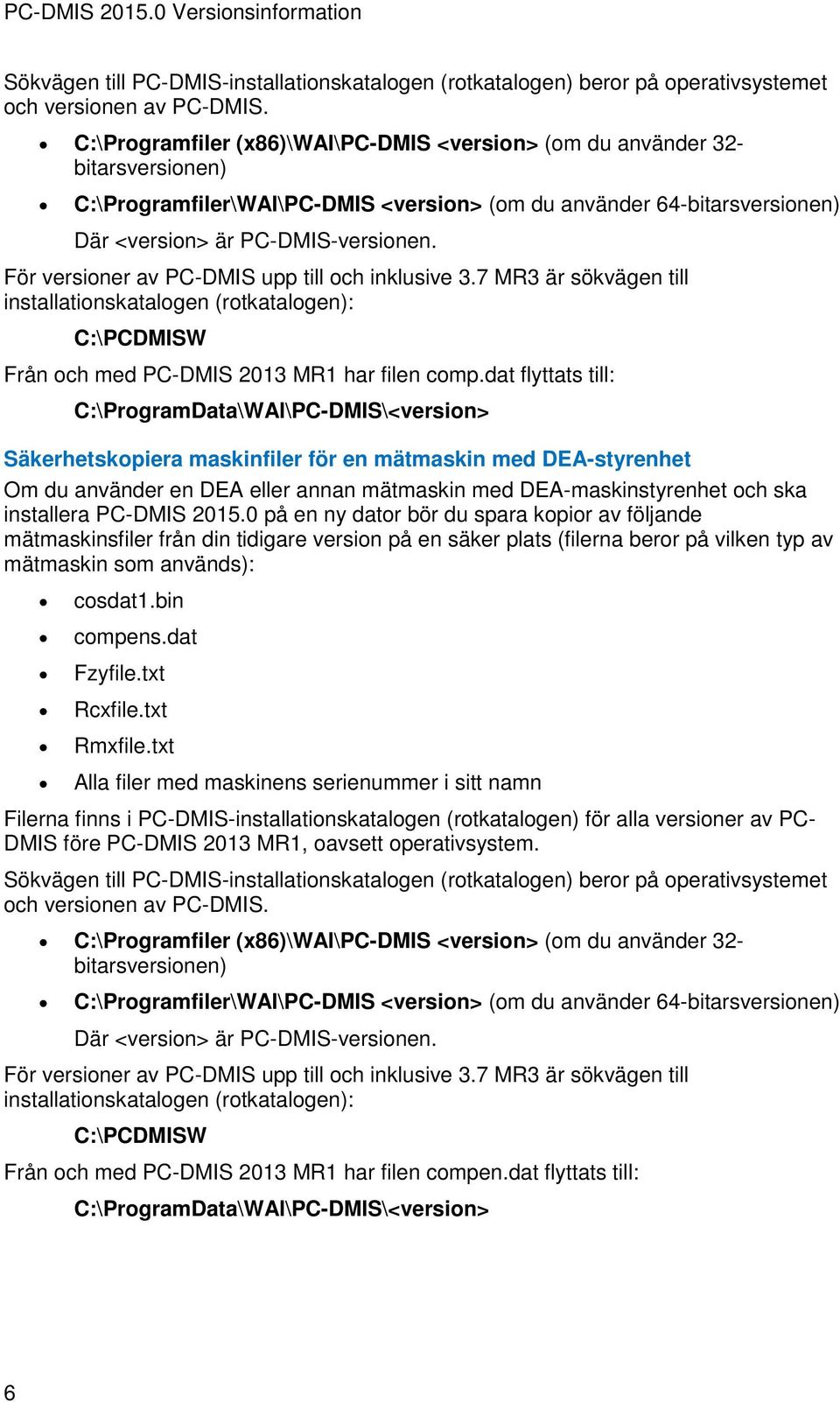

10 Sökvägen till PC-DMIS-installationskatalogen (rotkatalogen) beror på operativsystemet och versionen av PC-DMIS. C:\Programfiler (x86)\wai\pc-dmis <version> (om du använder 32- bitarsversionen) C:\Programfiler\WAI\PC-DMIS <version> (om du använder 64-bitarsversionen) Där <version> är PC-DMIS-versionen. För versioner av PC-DMIS upp till och inklusive 3.7 MR3 är sökvägen till installationskatalogen (rotkatalogen): C:\PCDMISW Från och med PC-DMIS 2013 MR1 har filen comp.dat flyttats till: C:\ProgramData\WAI\PC-DMIS\<version> Säkerhetskopiera maskinfiler för en mätmaskin med DEA-styrenhet Om du använder en DEA eller annan mätmaskin med DEA-maskinstyrenhet och ska installera PC-DMIS på en ny dator bör du spara kopior av följande mätmaskinsfiler från din tidigare version på en säker plats (filerna beror på vilken typ av mätmaskin som används): cosdat1.bin compens.dat Fzyfile.txt Rcxfile.txt Rmxfile.txt Alla filer med maskinens serienummer i sitt namn Filerna finns i PC-DMIS-installationskatalogen (rotkatalogen) för alla versioner av PC- DMIS före PC-DMIS 2013 MR1, oavsett operativsystem. Sökvägen till PC-DMIS-installationskatalogen (rotkatalogen) beror på operativsystemet och versionen av PC-DMIS. C:\Programfiler (x86)\wai\pc-dmis <version> (om du använder 32- bitarsversionen) C:\Programfiler\WAI\PC-DMIS <version> (om du använder 64-bitarsversionen) Där <version> är PC-DMIS-versionen. För versioner av PC-DMIS upp till och inklusive 3.7 MR3 är sökvägen till installationskatalogen (rotkatalogen): C:\PCDMISW Från och med PC-DMIS 2013 MR1 har filen compen.dat flyttats till: C:\ProgramData\WAI\PC-DMIS\<version> 6

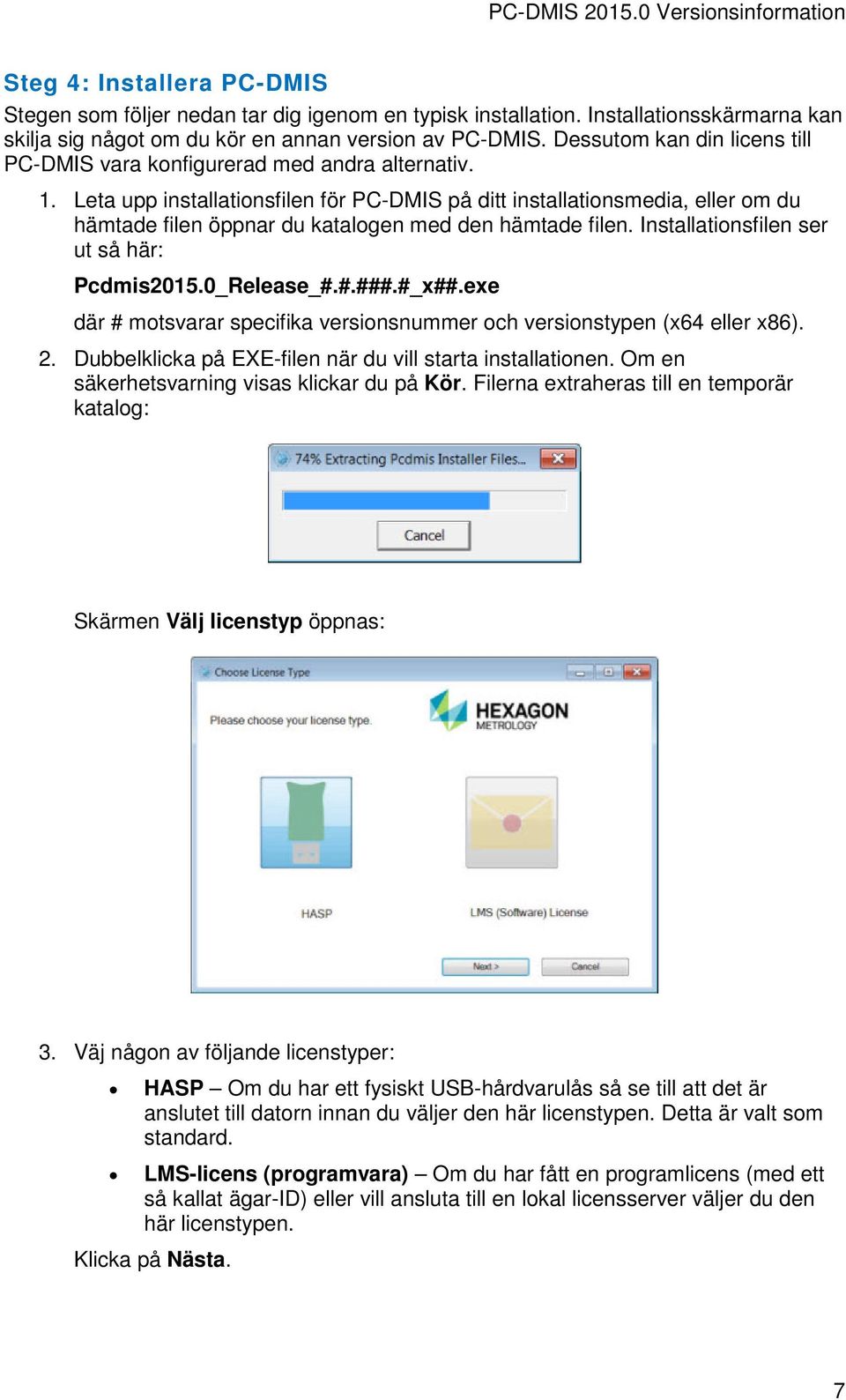

11 Steg 4: Installera PC-DMIS Stegen som följer nedan tar dig igenom en typisk installation. Installationsskärmarna kan skilja sig något om du kör en annan version av PC-DMIS. Dessutom kan din licens till PC-DMIS vara konfigurerad med andra alternativ. 1. Leta upp installationsfilen för PC-DMIS på ditt installationsmedia, eller om du hämtade filen öppnar du katalogen med den hämtade filen. Installationsfilen ser ut så här: Pcdmis2015.0_Release_#.#.###.#_x##.exe där # motsvarar specifika versionsnummer och versionstypen (x64 eller x86). 2. Dubbelklicka på EXE-filen när du vill starta installationen. Om en säkerhetsvarning visas klickar du på Kör. Filerna extraheras till en temporär katalog: Skärmen Välj licenstyp öppnas: 3. Väj någon av följande licenstyper: HASP Om du har ett fysiskt USB-hårdvarulås så se till att det är anslutet till datorn innan du väljer den här licenstypen. Detta är valt som standard. LMS-licens (programvara) Om du har fått en programlicens (med ett så kallat ägar-id) eller vill ansluta till en lokal licensserver väljer du den här licenstypen. Klicka på Nästa. 7

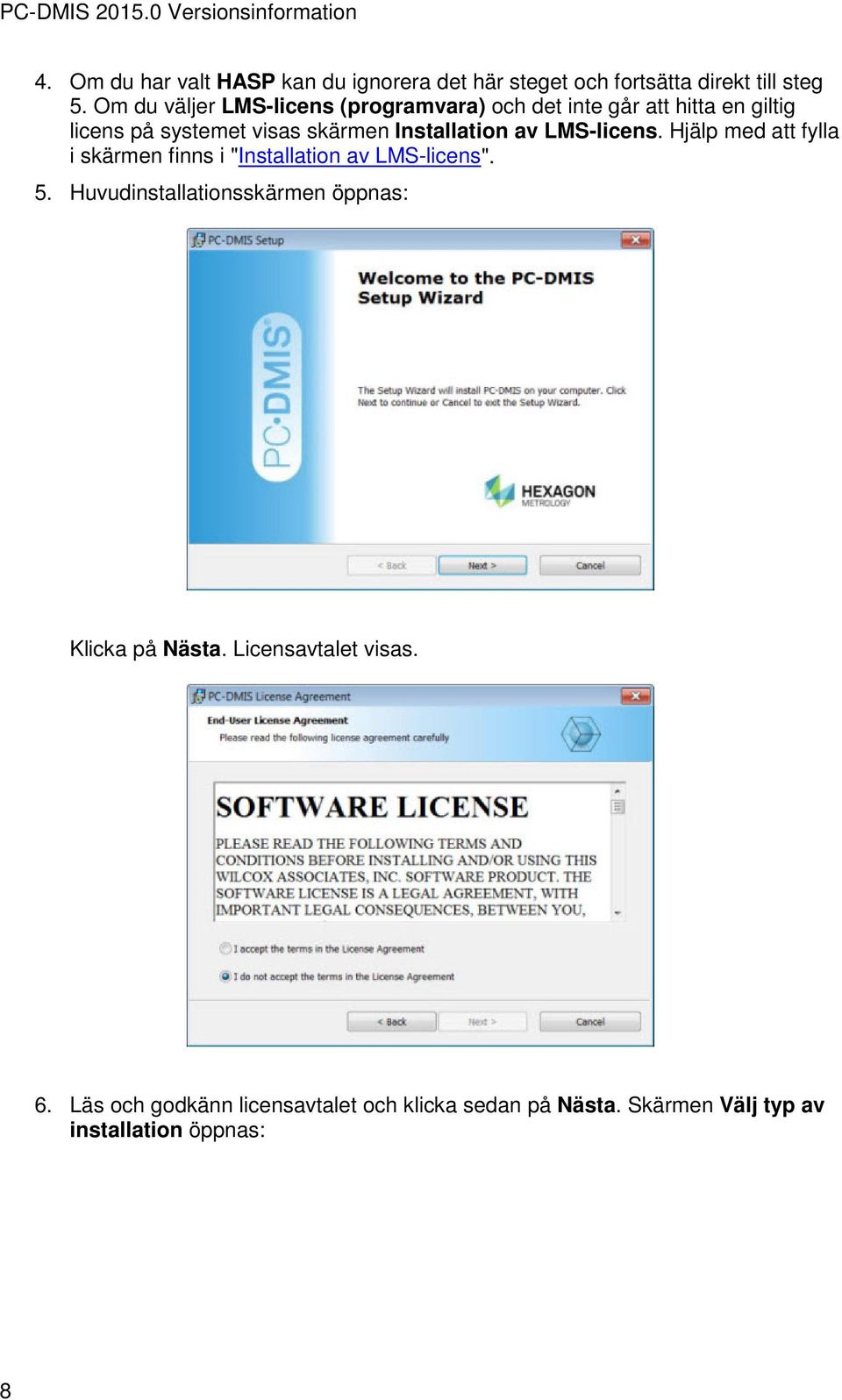

12 4. Om du har valt HASP kan du ignorera det här steget och fortsätta direkt till steg 5. Om du väljer LMS-licens (programvara) och det inte går att hitta en giltig licens på systemet visas skärmen Installation av LMS-licens. Hjälp med att fylla i skärmen finns i "Installation av LMS-licens". 5. Huvudinstallationsskärmen öppnas: Klicka på Nästa. Licensavtalet visas. 6. Läs och godkänn licensavtalet och klicka sedan på Nästa. Skärmen Välj typ av installation öppnas: 8

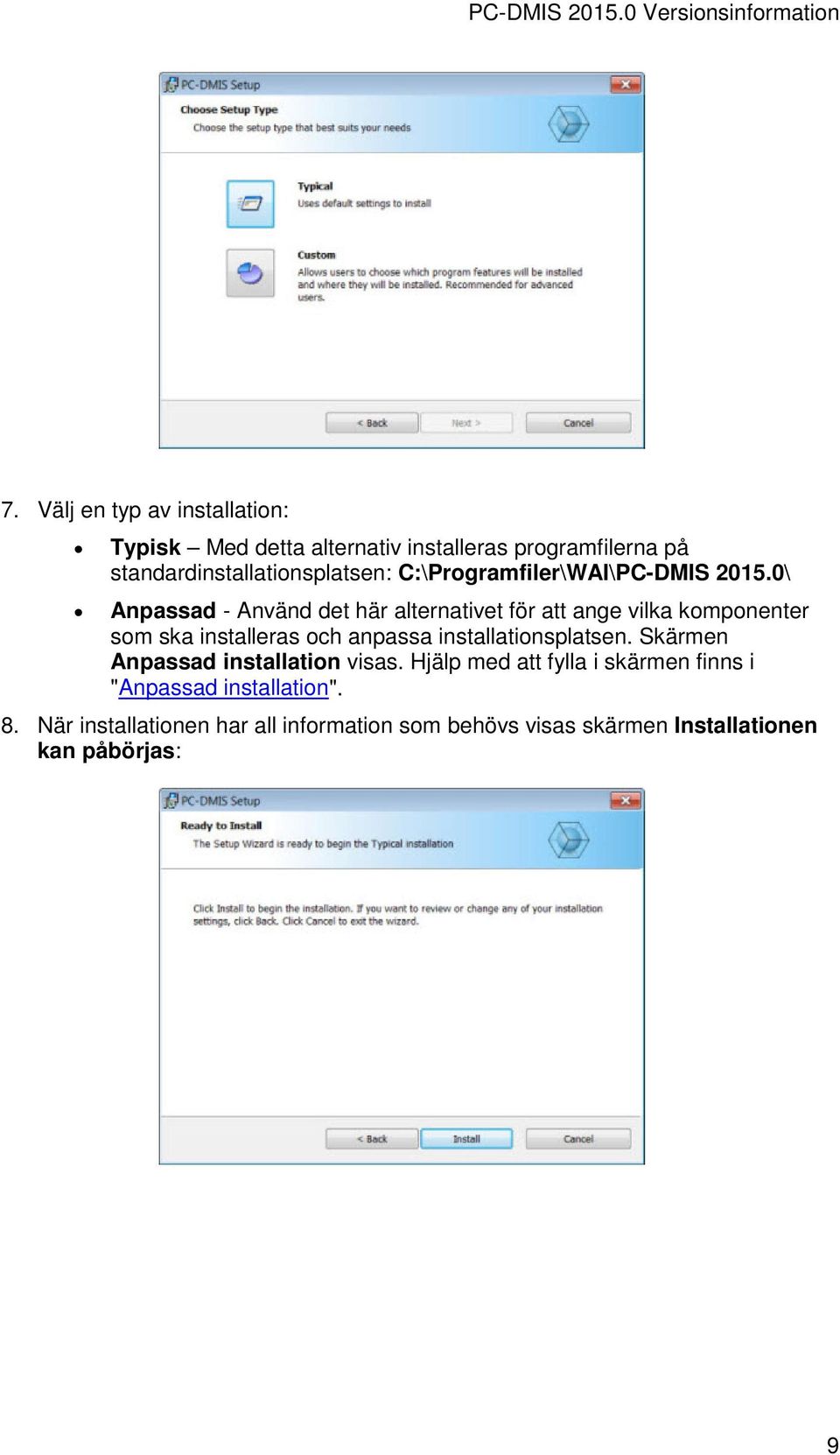

13 7. Välj en typ av installation: Typisk Med detta alternativ installeras programfilerna på standardinstallationsplatsen: C:\Programfiler\WAI\PC-DMIS \ Anpassad - Använd det här alternativet för att ange vilka komponenter som ska installeras och anpassa installationsplatsen. Skärmen Anpassad installation visas. Hjälp med att fylla i skärmen finns i "Anpassad installation". 8. När installationen har all information som behövs visas skärmen Installationen kan påbörjas: 9

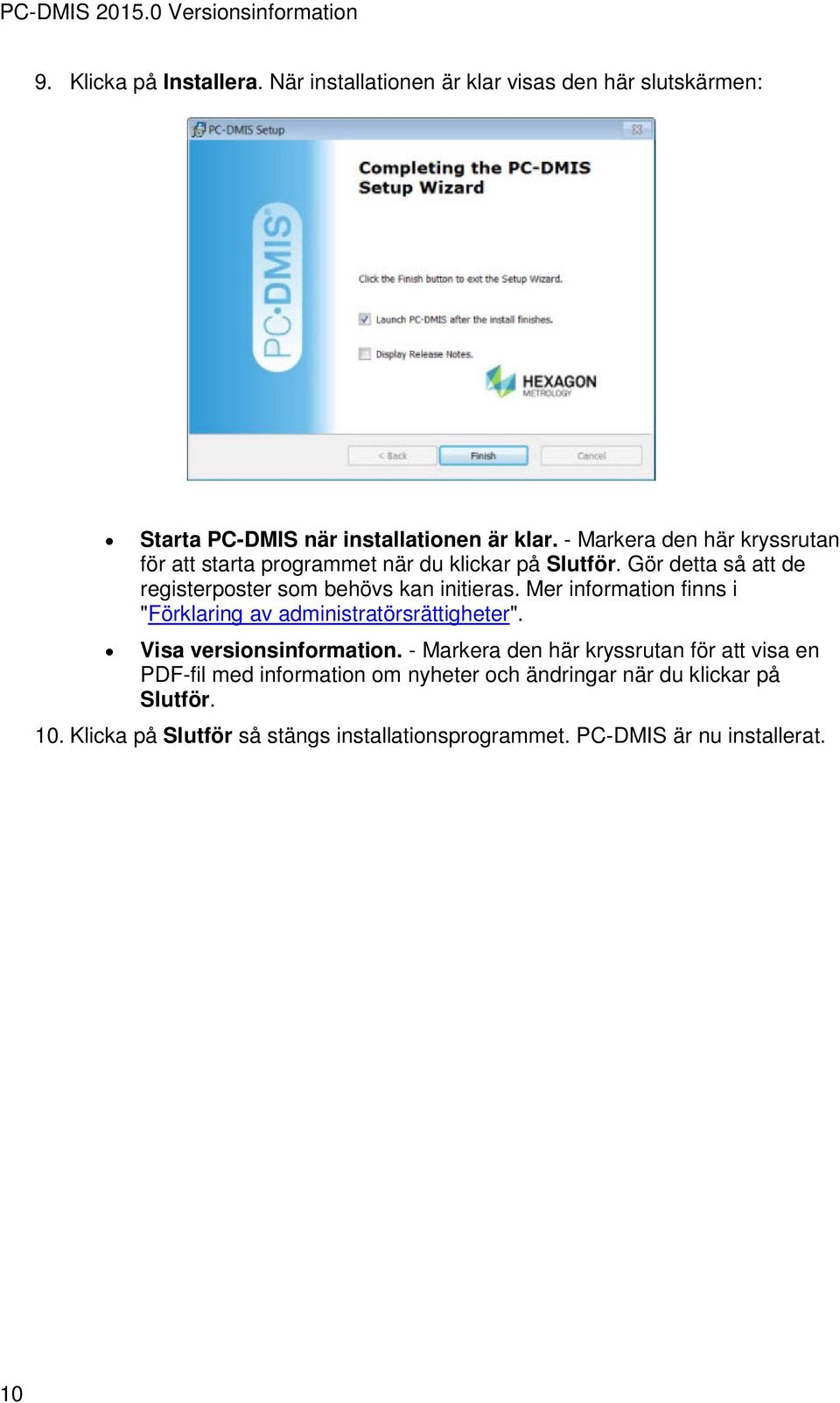

14 9. Klicka på Installera. När installationen är klar visas den här slutskärmen: Starta PC-DMIS när installationen är klar. - Markera den här kryssrutan för att starta programmet när du klickar på Slutför. Gör detta så att de registerposter som behövs kan initieras. Mer information finns i "Förklaring av administratörsrättigheter". Visa versionsinformation. - Markera den här kryssrutan för att visa en PDF-fil med information om nyheter och ändringar när du klickar på Slutför. 10. Klicka på Slutför så stängs installationsprogrammet. PC-DMIS är nu installerat. 10

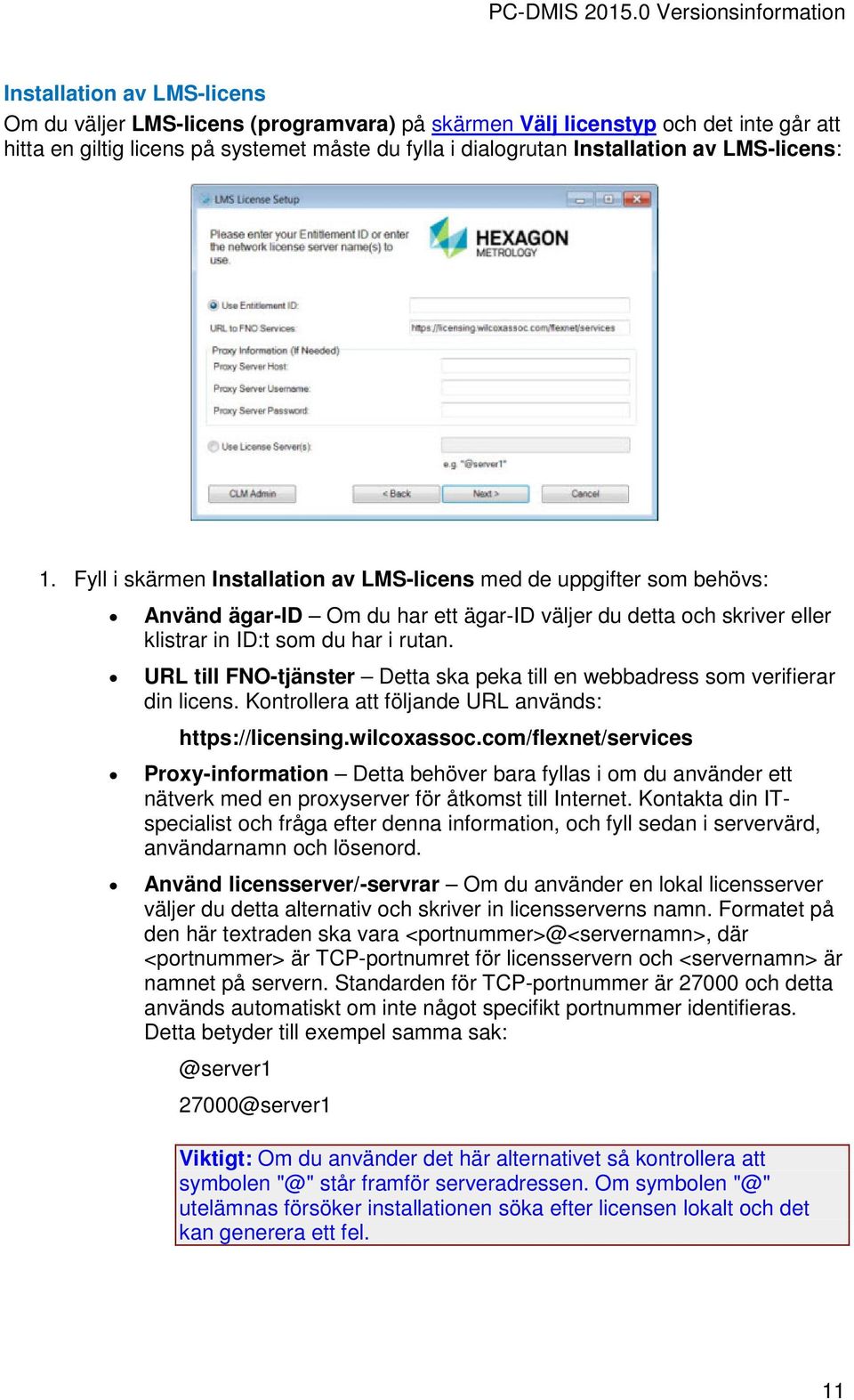

15 Installation av LMS-licens Om du väljer LMS-licens (programvara) på skärmen Välj licenstyp och det inte går att hitta en giltig licens på systemet måste du fylla i dialogrutan Installation av LMS-licens: 1. Fyll i skärmen Installation av LMS-licens med de uppgifter som behövs: Använd ägar-id Om du har ett ägar-id väljer du detta och skriver eller klistrar in ID:t som du har i rutan. URL till FNO-tjänster Detta ska peka till en webbadress som verifierar din licens. Kontrollera att följande URL används: Proxy-information Detta behöver bara fyllas i om du använder ett nätverk med en proxyserver för åtkomst till Internet. Kontakta din ITspecialist och fråga efter denna information, och fyll sedan i servervärd, användarnamn och lösenord. Använd licensserver/-servrar Om du använder en lokal licensserver väljer du detta alternativ och skriver in licensserverns namn. Formatet på den här textraden ska vara <portnummer>@<servernamn>, där <portnummer> är TCP-portnumret för licensservern och <servernamn> är namnet på servern. Standarden för TCP-portnummer är och detta används automatiskt om inte något specifikt portnummer identifieras. Detta betyder till exempel samma 27000@server1 Viktigt: Om du använder det här alternativet så kontrollera att symbolen "@" står framför serveradressen. Om symbolen "@" utelämnas försöker installationen söka efter licensen lokalt och det kan generera ett fel. 11

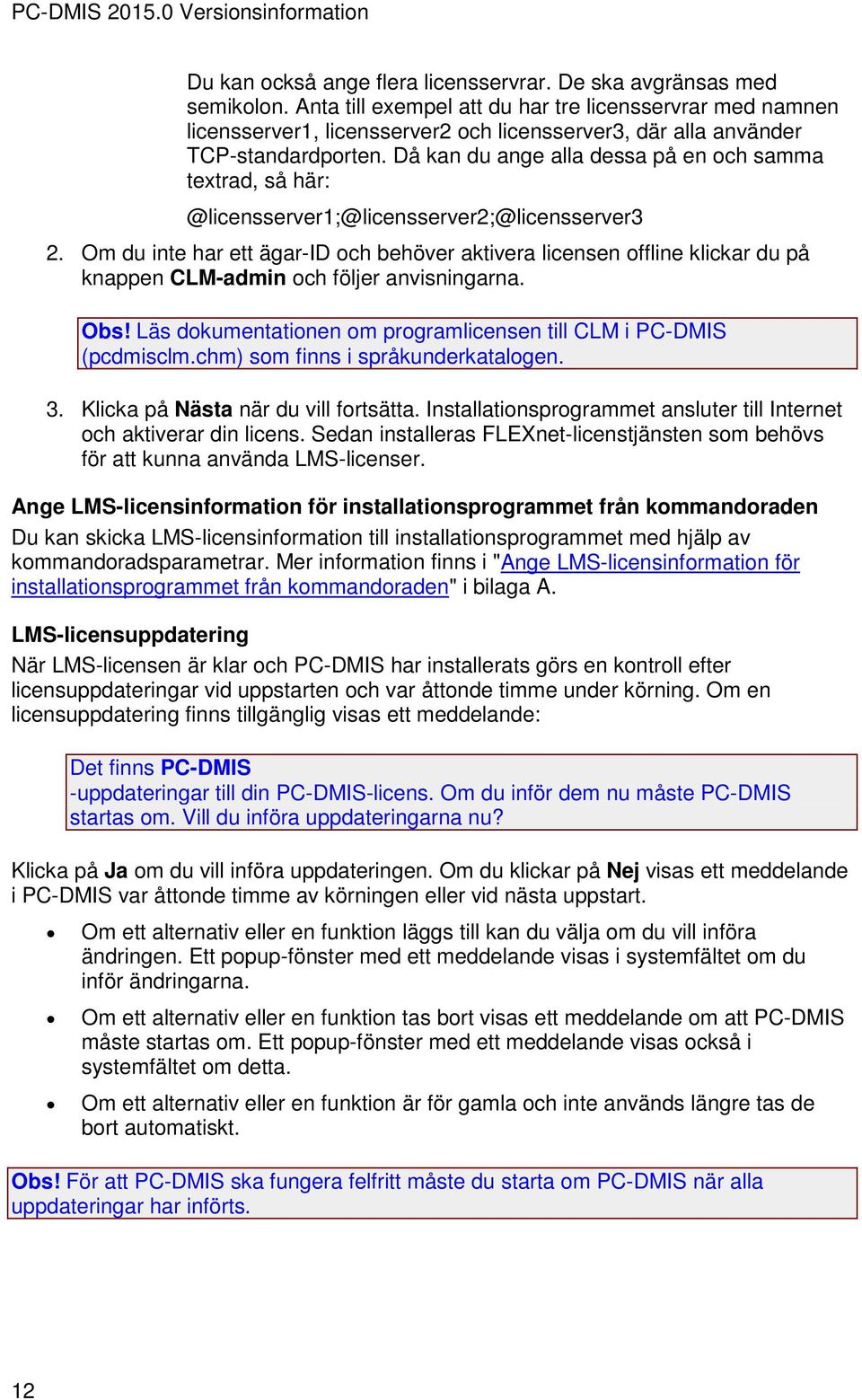

16 Du kan också ange flera licensservrar. De ska avgränsas med semikolon. Anta till exempel att du har tre licensservrar med namnen licensserver1, licensserver2 och licensserver3, där alla använder TCP-standardporten. Då kan du ange alla dessa på en och samma textrad, så här: 2. Om du inte har ett ägar-id och behöver aktivera licensen offline klickar du på knappen CLM-admin och följer anvisningarna. Obs! Läs dokumentationen om programlicensen till CLM i PC-DMIS (pcdmisclm.chm) som finns i språkunderkatalogen. 3. Klicka på Nästa när du vill fortsätta. Installationsprogrammet ansluter till Internet och aktiverar din licens. Sedan installeras FLEXnet-licenstjänsten som behövs för att kunna använda LMS-licenser. Ange LMS-licensinformation för installationsprogrammet från kommandoraden Du kan skicka LMS-licensinformation till installationsprogrammet med hjälp av kommandoradsparametrar. Mer information finns i "Ange LMS-licensinformation för installationsprogrammet från kommandoraden" i bilaga A. LMS-licensuppdatering När LMS-licensen är klar och PC-DMIS har installerats görs en kontroll efter licensuppdateringar vid uppstarten och var åttonde timme under körning. Om en licensuppdatering finns tillgänglig visas ett meddelande: Det finns PC-DMIS -uppdateringar till din PC-DMIS-licens. Om du inför dem nu måste PC-DMIS startas om. Vill du införa uppdateringarna nu? Klicka på Ja om du vill införa uppdateringen. Om du klickar på Nej visas ett meddelande i PC-DMIS var åttonde timme av körningen eller vid nästa uppstart. Om ett alternativ eller en funktion läggs till kan du välja om du vill införa ändringen. Ett popup-fönster med ett meddelande visas i systemfältet om du inför ändringarna. Om ett alternativ eller en funktion tas bort visas ett meddelande om att PC-DMIS måste startas om. Ett popup-fönster med ett meddelande visas också i systemfältet om detta. Om ett alternativ eller en funktion är för gamla och inte används längre tas de bort automatiskt. Obs! För att PC-DMIS ska fungera felfritt måste du starta om PC-DMIS när alla uppdateringar har införts. 12

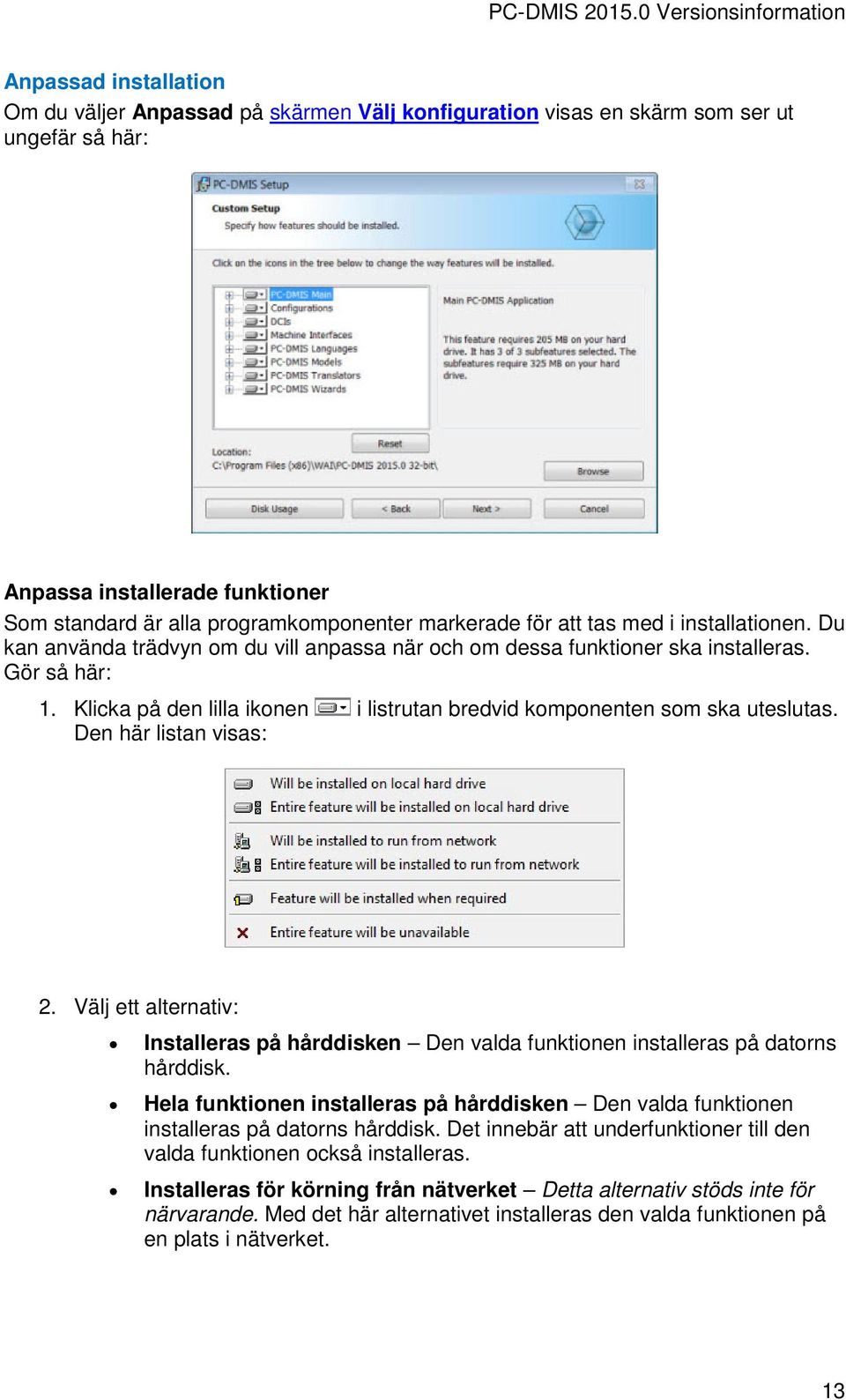

17 Anpassad installation Om du väljer Anpassad på skärmen Välj konfiguration visas en skärm som ser ut ungefär så här: Anpassa installerade funktioner Som standard är alla programkomponenter markerade för att tas med i installationen. Du kan använda trädvyn om du vill anpassa när och om dessa funktioner ska installeras. Gör så här: 1. Klicka på den lilla ikonen i listrutan bredvid komponenten som ska uteslutas. Den här listan visas: 2. Välj ett alternativ: Installeras på hårddisken Den valda funktionen installeras på datorns hårddisk. Hela funktionen installeras på hårddisken Den valda funktionen installeras på datorns hårddisk. Det innebär att underfunktioner till den valda funktionen också installeras. Installeras för körning från nätverket Detta alternativ stöds inte för närvarande. Med det här alternativet installeras den valda funktionen på en plats i nätverket. 13

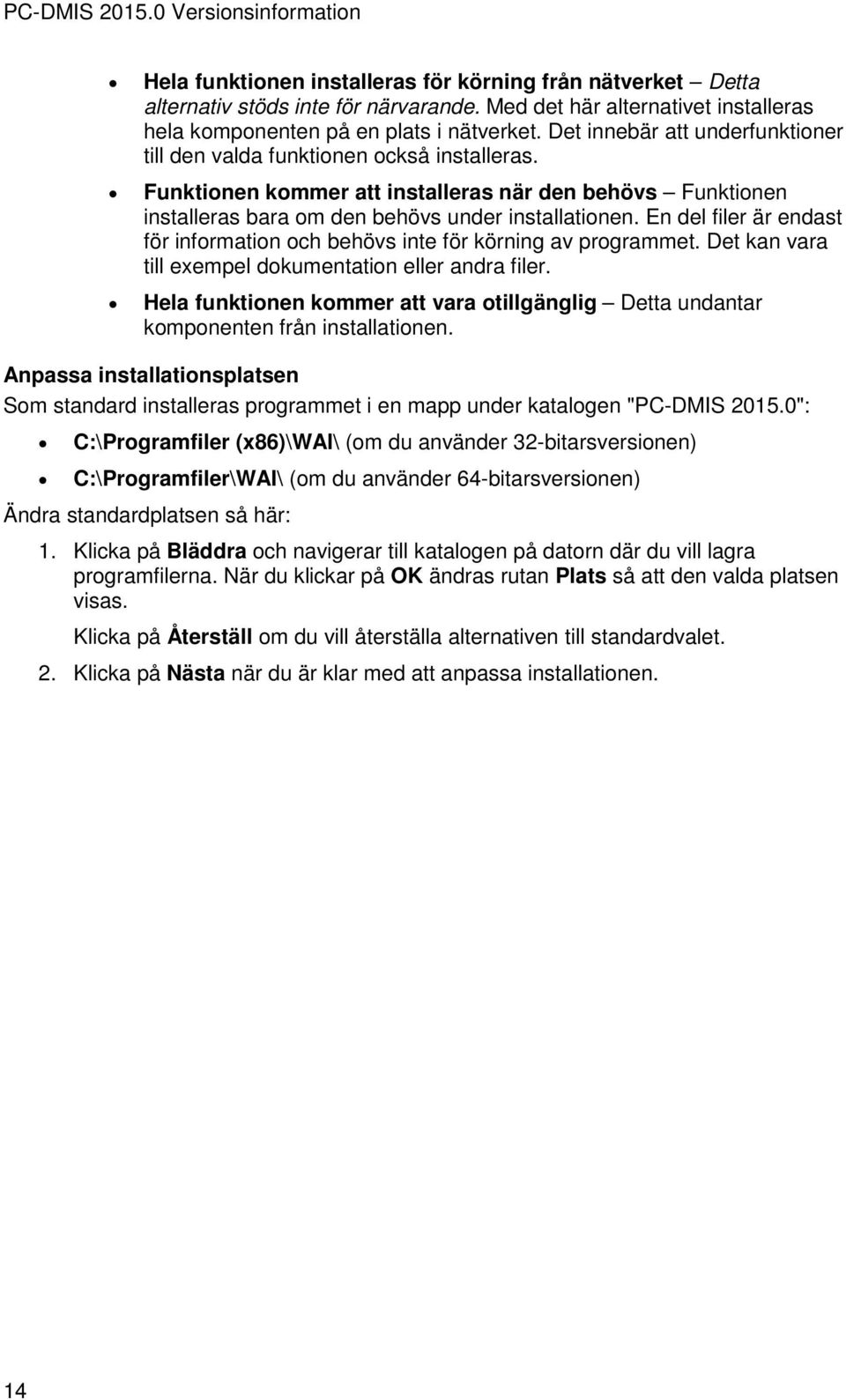

18 Hela funktionen installeras för körning från nätverket Detta alternativ stöds inte för närvarande. Med det här alternativet installeras hela komponenten på en plats i nätverket. Det innebär att underfunktioner till den valda funktionen också installeras. Funktionen kommer att installeras när den behövs Funktionen installeras bara om den behövs under installationen. En del filer är endast för information och behövs inte för körning av programmet. Det kan vara till exempel dokumentation eller andra filer. Hela funktionen kommer att vara otillgänglig Detta undantar komponenten från installationen. Anpassa installationsplatsen Som standard installeras programmet i en mapp under katalogen "PC-DMIS ": C:\Programfiler (x86)\wai\ (om du använder 32-bitarsversionen) C:\Programfiler\WAI\ (om du använder 64-bitarsversionen) Ändra standardplatsen så här: 1. Klicka på Bläddra och navigerar till katalogen på datorn där du vill lagra programfilerna. När du klickar på OK ändras rutan Plats så att den valda platsen visas. Klicka på Återställ om du vill återställa alternativen till standardvalet. 2. Klicka på Nästa när du är klar med att anpassa installationen. 14

19 Förklaring av administratörsrättigheter PC-DMIS-versioner före version 2012 kräver att du kör PC-DMIS som administratör eftersom vissa systeminställningar (för objekt som senast använda mäthuvud, mäthuvudsvinklar osv.) delades mellan alla användare på datorn. Detta krävde att dessa inställningar placerades i avsnittet LOCAL_MACHINE i Windows i stället för CURRENT_USER (för användarspecifika inställningar). För att ändra inställningar i LOCAL_MACHINE krävs administratörsrättigheter. I PC-DMIS version 2012 och senare har inställningsmekanismen i PC-DMIS ändrats så att administratörsrättigheter endast krävs vid den första starten i slutet av installationen. Efter det räcker det med vanlig användaråtkomst. PC-DMIS-installeraren har en inbyggd flagga i den körbara installationsfilen (setup.exe) som kräver att konfigurationen görs med administratörsrättigheter. Om användaren har lägre rättighet blir du ombedd att ange användarnamn och lösenord för ett konto med administratörsrättigheter. När installationen slutförs och PC-DMIS körs för första gången måste du starta den med administratörsrättigheter. Om du markerar kryssrutan Starta PC-DMIS när installationen är klar när installationen slutförs görs detta automatiskt med rättigheten från installationen av PC-DMIS. Observera dock att om du inte markerar denna kryssruta så måste du uttryckligen högerklicka på genvägen och välja Kör som administratör enligt beskrivning i steg 6. Mer information om filsystem och den registerbehörighet som krävs i PC-DMIS finns i "Behörighet som krävs" i bilaga B nedan. Steg 5: Kopiera filer efter installationen Om följande filer finns kopierar du dem från din gamla PC-DMIS-installation till katalogen där du installerade den nyare versionen: Sysparam.dat Downl.oad Fzyfile.txt Rcxfile.txt Rmxfile.txt Från och med PC-DMIS 2010 MR2 kopieras de gemensamma systemfilerna automatiskt till katalogen med programdatafiler när du installerar en nyare version av PC-DMIS. Volymkompenseringsfilerna comp.dat, compgrid.at, comp.enc och compens.dat som använder volymkompenseringsmetod 13 (ASI) och 14 (BNS) måste finnas i katalogen med programdatafiler. När en nyare version av PC-DMIS installeras kopieras de här filerna automatiskt till katalogen med programdatafiler för den nya versionen. Det finns mer information om sökvägen till den här katalogen i "Om Filplatser" i bilaga B. Det finns mer information om volymkompenseringsfiler och inställningar i Machine Interface Installation Manual (MIIM). 15

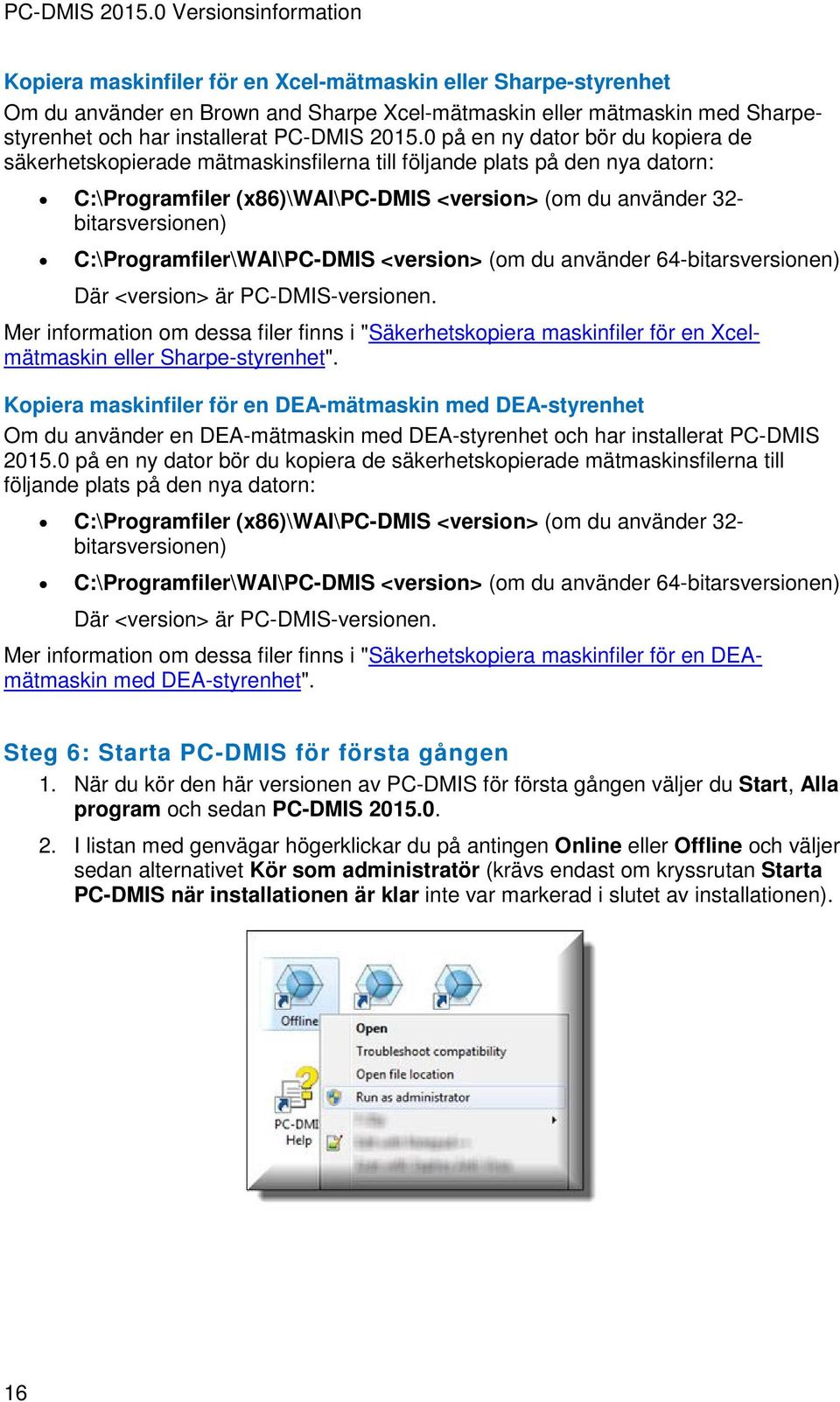

20 Kopiera maskinfiler för en Xcel-mätmaskin eller Sharpe-styrenhet Om du använder en Brown and Sharpe Xcel-mätmaskin eller mätmaskin med Sharpestyrenhet och har installerat PC-DMIS på en ny dator bör du kopiera de säkerhetskopierade mätmaskinsfilerna till följande plats på den nya datorn: C:\Programfiler (x86)\wai\pc-dmis <version> (om du använder 32- bitarsversionen) C:\Programfiler\WAI\PC-DMIS <version> (om du använder 64-bitarsversionen) Där <version> är PC-DMIS-versionen. Mer information om dessa filer finns i "Säkerhetskopiera maskinfiler för en Xcelmätmaskin eller Sharpe-styrenhet". Kopiera maskinfiler för en DEA-mätmaskin med DEA-styrenhet Om du använder en DEA-mätmaskin med DEA-styrenhet och har installerat PC-DMIS på en ny dator bör du kopiera de säkerhetskopierade mätmaskinsfilerna till följande plats på den nya datorn: C:\Programfiler (x86)\wai\pc-dmis <version> (om du använder 32- bitarsversionen) C:\Programfiler\WAI\PC-DMIS <version> (om du använder 64-bitarsversionen) Där <version> är PC-DMIS-versionen. Mer information om dessa filer finns i "Säkerhetskopiera maskinfiler för en DEAmätmaskin med DEA-styrenhet". Steg 6: Starta PC-DMIS för första gången 1. När du kör den här versionen av PC-DMIS för första gången väljer du Start, Alla program och sedan PC-DMIS I listan med genvägar högerklickar du på antingen Online eller Offline och väljer sedan alternativet Kör som administratör (krävs endast om kryssrutan Starta PC-DMIS när installationen är klar inte var markerad i slutet av installationen). 16

21 3. Detta ger programmet tillstånd att skriva nödvändiga maskinspecifika inställningar. Om din förra version hade filen pcdlrn.ini får du en fråga i PC-DMIS om inställningarna i filen PCDLRN.INI ska användas som registerinställningar. Svara Ja på frågan. Annars läser PC-DMIS in fabriksinställningarna. Om din tidigare version har PC-DMIS Inställningar använder du de tidigare inställningarna från PC-DMIS Inställningar så här: a. Stäng PC-DMIS. b. Starta PC-DMIS Inställningar från Startmenyn. c. När den öppnar klickar du på Importera och öppnar filen PCDRegFile.dat som du säkerhetskopierade i avsnitt "Steg 3: Säkerhetskopiera befintliga inställningar" i detta dokument. Inställningarna importeras till PC-DMIS. d. Stäng PC-DMIS Inställningar. För efterföljande starter kan du starta PC-DMIS normalt genom att dubbelklicka på en av genvägarna, Offline eller Online. När PC-DMIS startas visas skärmen Programvarulicens med det aktuella licensavtalet. Läs igenom avtalet noga och klicka på Acceptera avtalet längst ned för att fortsätta: 17

22 När PC-DMIS körs visas en ikon i aktivitetsfältet. Om hårdvarulåset och licensen är rättprogrammerade har ikonen en grön bockmarkering, som visat nedan. Ett meddelande visas om att PC-DMIS-licensen är giltig: Om hårdvarulåset inte är anslutet eller inte rätt programmerat, eller om du använder en LMS-licens och programmet inte har licensierats, har ikonen ett rött utropstecken. Ett snabbmeddelande visas om att PC-DMIS-licensen är frånkopplad: När licensen är frånkopplad fungerar PC-DMIS som normalt, men stängs automatiskt efter fem minuter. Se till att spara alla data omedelbart, innan detta sker! Kommentar till mätmaskiner med kommunikationsstandard RS-232 Som standard kommunicerar PC-DMIS via COM1-kommunikationsporten. Du måste ändra detta portnummer till samma nummer som har skapats automatiskt i Windows om en seriell-till-usb-adapterkabel eller ett seriellt adapterkort har installerats för att kommunicera med en äldre RS-232-mätmaskin. Så här ändrar du COM-portnumret: 1. Öppna Enhetshanteraren i Windows och notera numret som Windows har gett kommunikationsporten på datorn. Om du behöver hjälp kan du använda hjälpen i Windows. 2. Öppna PC-DMIS i onlineläge och öppna sedan mätrutinen. 3. Välj Redigera Inställningar Inställning av maskingränssnitt. 4. Gå till Comm-portrutan och ange samma portnummer som i Enhetshanteraren i Windows. 18

23 Uppdatera programvaran Som standard görs kontroller efter uppdateringar automatiskt i PC-DMIS om du är ansluten till Internet. Om en tillgänglig uppdatering identifieras öppnas dialogrutan Uppdateringar som informerar dig om programuppdateringen. Du kan sedan hämta och installera uppdateringarna om du vill. Du kan även leta efter uppdateringar manuellt genom att klicka på Hjälp Sök efter uppdateringar. Mer information om hur du använder programuppdateringsverktyget finns i "Uppdatera programvaran", i den grundläggande dokumentationen om PC-DMIS. 19

24 Ändra, reparera eler ta bort installationen Du kan också ändra eller reparera en installation om det behövs när programmet har installerats. Om du vill göra detta dubbelklickar du på filen Pcdmis2015.0_Release_#.#.###.#_x##.exe på samma sätt som när du startade installationen. Då visas skärmen Ändra, reparera eller ta bort installationen med följande alternativ: Ändra Öppnar skärmen Anpassad installation som diskuteras ovan i "Anpassad installation". Använd detta om du vill ändra de installerade funktionerna genom att lägga till något som inte redan har installerats eller ta bort en programfunktion som du inte behöver längre. Reparera Installerar om alla produktfiler på samma sätt som de installerades ursprungligen. Detta kan vara lösningen på en del problem om alla filer inte har installerats rätt från början. Ta bort Tar bort programmet från installationsmappen. Du kan även avinstallera programmet genom att välja Program och funktioner på Kontrollpanelen. 20

25 Köra PC-DMIS på ett annat språk Den initiala installationsfilen med PC-DMIS innehåller gränssnittsfiler för alla språk som stöds. När du installerar PC-DMIS installeras språkfiler baserat på språket som används i ditt operativsystem. Om du vill köra PC-DMIS på ett annat språk än det som används i operativsystemet klickar du på Arkiv Språk och klickar sedan på språket du vill välja. PC-DMIS startas om och visas på det valda språket. Nedan finns det information om hur du ändrar hjälpsystemet till ett annat språk än engelska. 21

26 Installera andra språkhjälpfiler än engelska från språkpaketen De hjälpfiler som ingår i huvudinstallationspaketet är på engelska. De installeras oavsett vilket språk installationen körs på. Hjälpfiler på andra språk än engelska ingår inte i huvudinstallationsfilen. Detta innebär att om du installerar på ett annat språk än engelska, eller byter till ett annat språk än engelska, måste motsvarande språkpaket installeras innan något hjälpinnehåll kan visas. Annars visas ett felmeddelande om att hjälpfilen inte kan hittas när du försöker öppna hjälpen i PC-DMIS. I språkpaketet finns allt hjälpinnehåll på rätt språk. Så här installerar du ett språkpaket: 1. Leta upp rätt språkpaket (och.exe-fil) på installationsmedia eller hämta det online här: ftp://ftp.wilcoxassoc.com/pc-dmis-versions/release/2015.0/release/lang 2. Kör.exe-filen och följ installationsanvisningarna. Du behöver inte ha administratörsbehörighet för det här steget. I detta steg installeras hjälpen i motsvarande underkatalog (som har en språkbeteckning med två bokstäver) under katalogen med installationen av PC-DMIS. Sedan kan du byta till det språket i programmet och öppna hjälpen som vanligt. 22

27 Felsökning I detta avsnitt finns det information om du behöver felsöka problem med installationen, uppstart och programuppdateringar. Starten av PC-DMIS är långsam Problem: Du använder en dator med minst de rekommenderade systemkraven, som står i avsnittet "Rekommenderade systemkrav", och det tar över 30 sekunder att starta PC-DMIS. Beskrivning: Detta händer bara om du försöker köra PC-DMIS på en dator med Windows 7, men du markerade inte Kör som administratör i installationsguiden. Då uppstår ett problem med inläsningen av HASP-drivrutinen. Observera att problemet bara inträffar om du installerar med en HASP-licenstyp, som förklarat i "Steg 4: Installera PC- DMIS". Lösning: Avinstallera PC-DMIS och installera om det genom att högerklicka på installationsfilen och välja Kör som administratör. Uppdatering av programvaran genererar ett meddelande om att "(407) Proxy-verifiering krävs" Problem: Du använder menyalternativet Hjälp Sök efter uppdateringar när du ska uppdatera programvaran och när webbuppdateringsprogrammet öppnas visas: "Fjärrservern returnerade ett fel: (407) Proxy-verifiering krävs". Beskrivning: En brandvägg på din dator kan blockera uppdateringsprogrammet så att det inte går att ansluta till servern. Lösning: Kontrollera brandväggsinställningarna och se efter att följande adress inte är blockerad: Konfigurera nätverket för utskick av kraschrapporter Problem: Det går inte att skicka kraschrapporter automatiskt från PC-DMIS till Hexagon Metrology även om programkonfigurationsväxeln /nocrashdump inte används. (Med den här växlingen inaktiveras kraschrapporter i PC-DMIS.) Beskrivning: En brandvägg på din dator kan blockera uppdateringsprogrammet så att det inte går att ansluta till servern. Om PC-DMIS kraschar används ett PHP-skript över HTTP för att skicka en kraschrapport. Om detta misslyckas görs ett försök att skicka rapporten till crashreport@wilcoxassoc.com. Vid försöket används standardprotokollet SMTP för e-post. Om detta misslyckas görs ett försök att skicka e-post via MAPI. Lösning: Kraschrapportsystemet måste hitta en väg ut från servern, via port

28 Installation ovanpå en befintlig version genererar ett oväntat felbeteende Problem: Du har installerat ovanpå en befintlig version av PC-DMIS och nu fungerar inte programmet som det ska. Följande symptom kan finnas: När du har startat programmet genereras ett fel med "procedurstartadressen". När du väljer Hjälp Om visas inte det nya versionsnumret. Rapporterade felkorrigeringar verkar inte ha införts och PCDLRN.EXE har inget senare datum än originalversionen. Beskrivning: Något gick fel under installationen ovanpå den befintliga versionen. Lösning: Gå till Kontrollpanelen och avinstallera den befintliga versionen innan du installerar om versionen som du vill använda. Körning av äldre DPUPDATE.EXE fungerar inte Problem: Äldre DPUPDATE.EXE körs inte. Beskrivning: Om PC-DMIS körs utan administratörsbehörighet fungerar inte DPUPDATE.EXE. Lösning: Kör PC-DMIS med administratörsbehörighet. 24

29 Information om denna version Vi på Hexagon Metrology är stolta att kunna erbjuda dig den här nya versionen av PC- DMIS Den här EMS-plattformen (Enterprise Metrology Solutions) slår samman nya aspekter av PC-DMIS för utvecklingen av en komplett lösning av processtyrning i tillverkningen. I den här versionen finns varianter av PC-DMIS som är utformade att assistera dig i alla aspekter av tillverknings- och kvalitetskontrollprocessen. De nyskapade paketen innehåller de etablerade plattformarna PC-DMIS Laser, PC-DMIS NC, PC-DMIS Pro, PC-DMIS CAD och PC-DMIS CAD++. Testerna av den här versionen har varit omfattande. Vi skulle vilja ta tid att förklara processen och göra dig uppmärksam på de olika testkomponenterna. Testerna består av två delar. De kan beskrivas som en funktionstestning och en integrationstestning. Majoriteten av insatserna görs med funktionstesterna. Det här är testningen som avgör om specifika funktioner som är grundläggande för programvaran, oavsett vilken maskintyp som används, fungerar korrekt. Integrationstestningen är i grunden en testning av gränssnitten med en viss typ av maskin. I ett idealiskt scenario har Hexagon Metrology tillgång till alla typer av maskinvara som använd tillsammans med PC-DMIS. Men detta är praktiskt taget omöjligt. Den är integreringstestplanen har därför utförts för så många typer av maskiner som vi har haft tillgängliga. Om du får problem med systemet efter installationen av PC-DMIS kan det bero på ett integreringsproblem. Vid problem av det här slaget visar det sig troligen under den första användningen av en konfiguration som troligen är otestad. Under "Kontakta Hexagon Metrology" får du information om hur du rapporterar eventuella integreringsproblem. Om ett sådant problem uppstår i en kommersiellt tillgänglig utgåva lägger vi högsta prioritet på att rätta till problemen. För befintliga användare av PC-DMIS som har tidigare versioner av PC-DMIS installerade rekommenderas det att PC-DMIS installeras i en ny katalog. På så sätt kan du vara säker på att kunna fortsätta använda den befintliga versionen om det uppstår problem med den nya versionen. 25

30 Information om den nya produkten Utgåva Utgivningsdatum: 1 maj, bitarsversionen av PC-DMIS stöds endast på Windows 8.1, Windows 8, Windows 7 och Windows Vista. Den stöds inte på Windows XP. Det finns en lista över alla förbättringar i version i "Versionsinformation". Om du vill ha mer ingående information och videor med självstudier om alla förbättringar kan du logga in på Om 64-bitarsversionen av PC-DMIS Följande alternativ stöds endast i 32-bitarsversionen (x86) av programvaran och är inte tillgängliga i 64-bitarsversionen. CAD (3D ACIS-data inbäddade i DXF-filer) Translators (Avail, Datalog, MeasureMax, MMIV och Tutor) NC-produktlinjen Vision (MEI, Metronics, QVI, ROI, TESAI++ och TESAVISIO). Observera att FDC- och Leitz-styrenheter finns tillgängliga i 64-bitarsversion. CMM (B & S Backtalk, Embedded Board, Manmiti, Manmora, Metrocom, Mitutoyo GPIB, GeoCom, GOM, LK, Numerex, Omniman och alla övriga som använder drivrutinen för parallellporten) Portable (FaroArmUSB och Axila) ManualCMM och Tech80 har reducerad funktionalitet. Kommentar till beräkning av vinkelutvärderingar I version 2014 används en annan metod för beräkning av vinkelutvärderingar för vinklar nära 0 och 90 grader i PC-DMIS. Om du läser in ett detaljprogram från version 2013 MR1 eller tidigare i den nuvarande versionen visas en migreringsrapport med en lista över vinkelutvärderingar som har avmarkerats för körning och måste kontrolleras. För nominella vinklar inom 10 grader av kvadrantgränsen (0, 90, 180, 270, 360, -90 eller -180 grader) är det positiva/negativa tecknet på den mätta vinkeln obligatoriskt. Detta förhindrar att en mätt vinkel på -1 grader rapporteras som +1 grader för att matcha samma kvadrant som en nominell vinkel på 2 grader. Det förhindrar också att en mätt vinkel på 92 grader rapporteras som 88 grader för att matcha samma kvadrant som en nominell vinkel på 89 grader. Om du vill inaktivera det här beteendet anger du värdet i registerposten EnforcePositiveNegativeAngles i PC-DMIS Inställningar som Falskt. Så här ändrar du tecknet på en nominell vinkel nära 0 grader eller välja en kompletterande vinkel för en nominell vinkel nära 90 grader: 1. Vänd på riktningsvektorns riktning för något av elementen. 2. Skapa en linje som motsvarar X-, Y- eller Z-axeln. 3. Vänd på sekvensordningen för element 1 och element 2. 26

31 Information om den nya produkten 4. Eller använd en kombination av stegen ovan. Kör det universella handkontrollverktyget i PC-DMIS Om du använder det universella handkontrollverktyget i PC-DMIS (PCD_UJB_Util.exe *32) måste du göra följande: Starta verktyget som XP-SP2-kompatibelt: 1. Högerklicka på ikonen Universellt handkontrollverktyg i PC-DMIS på skrivbordet och välj Egenskaper. 2. Välj fliken Kompatibilitet. 3. Markera kryssrutan Kör det här programmet i kompatibilitetsläge för och välj sedan Windows XP (Service Pack 2) i listan. 4. Välj Verkställ och sedan OK. När verktyget har installerats ska du inte köra det som administratör. Kör verktyget med inloggningskontot som har ställts in för aktuell användare. 27

32 Viktig versionsinformation Version är en betydande utveckling av programvaran. Specialfunktioner Alternativ och funktioner för körtider Allmänna inställningsval Följande alternativ i området Körning på fliken Allmänt i dialogrutan Inställningar (Redigera Alternativ Inställningar) visar den återstående körtiden för en mätrutin eller minimätrutin. Kryssrutan Lagra och visa körtid - Om du markerar den här kryssrutan visar PC-DMIS den återstående körtiden (i <timmar>:<minuter>:<sekunder>) för en mätrutin eller minimätrutin för det nya objektet Återstående tid i dialogrutan Körning (Arkiv Kör eller Arkiv Partiell körning). Observera att: o o o PC-DMIS lagrar endast körtiden för CNC-delen av mätrutinen. Lagringen av återstående körtid stoppas när mätrutinen eller minimätrutinen pausas för att en åtgärd krävs av användaren. Till exempel kan körningen pausas när en kommentar körs, ett meddelande visas eller ett fel inträffar och körningen stoppas. PC-DMIS lagrar inte den återstående tiden om körningen inte slutförs eller om du avbryter den. Kryssrutan Lägg till körtid (sekunder) - Om du markerar kryssrutan lägger PC-DMIS till det antal sekunder som du anger (i den kopplade rutan) till körtiden för mätrutinen eller minimätrutinen när körningen är klar. Du kanske vill använda det här alternativet om tiden som krävs för att slutföra en mätrutin omfattar andra åtgärder utöver att köra mätrutinen eller minirutinen, som till exempel att skriva ut mätresultaten. Mer information om dessa inställningsalternativ finns i "Området Körning" och "Använda dialogrutan Körning" i den centrala dokumentationen för PC-DMIS. Alternativ för körtid i dialogrutan Minirutiner Följande alternativ finns tillgängliga på snabbmenyn i dialogrutan Minirutiner (Arkiv Partiell körning Minirutiner): Visa körtid - Det här alternativet körtiden i <timmar>:<minuter>:<sekunder> till höger om alternativet Hel rutin, namn på minirutin och namn på underminirutin längst till höger i dialogrutan Minirutiner. Uppdatera körtid - Det här alternativet uppdaterar körtiden efter varje körning. Uppdateringsfunktionen fungerar för hela rutinen så väl som för varje separat minirutin. Detta är valt som standard. Mer information finns i "Minirutiner" i den centrala dokumentationen för PC-DMIS. 28

33 Strängfunktioner Följande funktioner finns: ELAPSEDEXECUTIONTIME() - Den här funktionen returnerar tiden som har förflutit sedan mätrutinen eller minirutinen började köras. LASTEXECUTIONTIME() - Den här funktionen returnerar den senaste körtiden som PC-DMIS lagrade i filen <namn på mätrutin>.miniroutines.xml. Mer information finns i "Strängfunktioner" i den centrala dokumentationen för PC- DMIS. Kalibreringsstrategi med mätdonsscanning Kalibreringsstrategin med mätdonsscanning hjälper dig att mäta formen av ett cirkulärt element med största möjliga noggrannhet. Den tekniska specifikationer för scanningskapaciteten i en mätmaskin definierar villkoren och koncepten som relaterar till rundheten på individuella och integrerade element. Mätdonsfiltret korrigerar mätta scanningsdata genom att jämföra dem med liknande scanningsdata från ett mätdon. Kalibreringsstrategin med mätdonsscanning kalibrerar en mätspets för att fastställa parametrarna för mätdonsfiltret. Med strategin scannas den inre eller yttre cirkeln (normalt på ett gängrings- eller hålmätdon) och filterparametrarna fastställs. Parametrarna lagras i mäthuvudsfilen (.prb). Kalibreringsresultatet lagras i mäthuvudets resultatfil (.Results). Rutan Mätdonsfilter i dialogrutan Redigera mäthuvudsdata (knappen Infoga Hårdvarudefinition Mäthuvud Redigera) visar tillgängligheten av scanningsdata från mätdonet. Mer information om den här rutan finns i "Mätdonsfilter" i den centrala dokumentationen för PC- DMIS. Det finns två metoder för att fastställa parametrarna för mätdonsfiltret: Programvarukompensering (för alla typer av styrenheter) Maskinvarukompensering (för Leitz-styrenheter version B5 och högre) Metoderna finns på fliken Allmänt i Mäthuvudsverktyg i dialogrutan Autoelement (Infoga Element Autoelement). Mer information finns i "Fliken Inställningar - Kalibreringsstrategi med mätdonsscanning" i dokumentationen för PC-DMIS CMM. Kalibreringsstrategin med mätdonsscanning omfattar följande steg: 1. Placera ett ringmätdon med en diameter som är ungefär lika med diametern på detaljen med samma läge nära positionen på maskinen där detaljen kommer att mätas. 2. Justera ringen baserat på toppytan och cirkeln. 3. Utför mätdonskalibreringen när justeringen är klar. 4. Använd strategin för adaptiv cirkelscanning eller adaptiv cirkelscanning av koncentrisk cylinder för att mäta en cirkel eller cylinder när kalibreringen är klar. 29

34 5. Filtrera mätt data och beräkna formen som använder denna data genom att markera kryssrutan Använd filter för mätdonsscanning på fliken Filter i Mäthuvudsverktyg. Mer information finns i "Aktivera filter för mätdonsscanning" i dokumentationen för PC-DMIS CMM. Fullständig information om strategin tillsammans med ett exempel finns i "Kalibreringsstrategin med mätdonsscanning" i dokumentationen för PC-DMIS CMM. I++ servern accepterar vinkelkonventionerna Zeiss A och B I++ servern accepterar A- och B-vinklar vilka rapporteras med Zeiss-konventioner. Denna förbättring gör att du kan använda samma program för Zeiss- och DEAmaskiner på din klientprogramvara. Det är även kompatibelt med Chorus-program. Fullständig information om I++ servern finns i "Installationsguide för PC-DMIS I++ DME-server" Kompensering för detaljtemperatur för absoluta Romer-armar Kompensering för detaljtemperatur finns tillgänglig för absoluta Romer-armar. Den här funktionen gör det möjligt att övervaka detaljtemperaturen under mätning; den ökar även mätningsprocessens noggrannhet. Observera att kompensering för detaljtemperatur kräver en extern temperaturgivare. Aktivera kompenseringen för detaljtemperatur genom att välja Infoga Parameterändring Temperaturkompensering. Det här alternativet infogar temperaturkompenseringskommandot i mätrutinen. Utökade tunnplåtsfunktioner för autoelement Alternativen för tunnplåtsfunktioner finns tillgängliga för alla beröringskänsliga autoelement och laserautoelement (förutom hörnpunkt). Du kan använda dessa alternativ för att mäta mot mätberedningar. Öppna alternativen för tunnplåtsfunktioner genom att markera kryssrutan Visa utökade tunnplåtsfunktioner på fliken Allmänt i dialogrutan Inställningar (Redigera Alternativ Inställningar) och göra följande: 1. Välj Infoga Element Autoelement och välj ett autoelement som stöder alternativen för utökade tunnplåtsfunktioner. 2. Tryck på knappen >> i dialogrutan Autoelement för Visa utökade tunnplåtsfunktioner. Denna knapp visas endast för element som stöds. 3. Fyll i de tillgängliga alternativen i området Utökade tunnplåtsfunktioner i dialogrutan Autoelement. Mer information finns i "Området Utökade tunnplåtsfunktioner" i den centrala dokumentationen för PC-DMIS. 30

35 Inställningar för filter för förbättrad laserdata I PC-DMIS Laser kan data filtreras i realtid med datafiltreringen vilket innebär att data tas bort under scanning. För att stödja denna förändring förbättrades filteralternativen i området Datafiltrering i dialogrutan Laserdatainsamling (Åtgärder Punktmängd Datainsamling) enligt följande: Kryssrutan Linjefilter har lagts till. Om du markerar den här kryssrutan aktiveras ett realtidsfilter för individuella linjer i PC-DMIS. Filtret tar normalt bort störningar i scanningslinjen vilket resulterar i jämnare data. Med det här alternativet kan du även ange värden för den maximala standardavvikelsen och hållängd. Alternativet Reduceringsprocent ändrades till en kryssruta. Om du markerar kryssrutan tas en procentsats av den insamlade punktmängdsdatan bort. Alternativet Avståndsdensitet ändrades till en kryssruta. Detta realtidsfilter ger en filtrering baserad på det angivna punktavståndsvärdet. Mer information om filtrering finns i "Laserdatainsamling" i dokumentationen för PC-DMIS Laser. Förbättrad kvalitet och hastighet på rutnätsvisningen Om du markerar alternativet Rutnät i dialogrutan Laserdatainsamling i PC-DMIS Laser visas laserdata som ett rutnät under scanningen. Den nuvarande scanpasseringen visas som en punktmängd och föregående scanningspasseringar som ett rutnät. Rutnätet visas relativt mot lasersensorns riktning. Om lasersensorns riktning ändras mer än 25 grader under samma scanpassering under scanningen visas insamlade data som ett rutnät och ett nytt scanområde genereras automatiskt i PC-DMIS. Du kan definiera det visade rutnätet med värdena Rutnätsstorlek och Maximal triangelstorlek. Efter scanning fortsätter data att visas som ett rutnät. När du stänger och öppnar PC-DMIS-mätrutinen igen visas data som en punktmängd. Visningsfunktionen för rutnät kräver licensen för rutnät. Kontakta din Hexagon Metrology-representant för licensinformation. Mer information om rutnätsfunktioner finns i "Laserdatainsamling" i dokumentationen för PC-DMIS Laser. Alternativet Rutnät är endast tillgängligt med en LMS-licens. Licensalternativet "Stor PKTMGD" (punktmängd) måste också vara aktiverat. 31

36 Licensalternativet "Stor PKTMGD" Licensalternativet Stor PKTMGD är inkluderat för PC-DMIS Laser (men inkluderar inte optiska mäthuvuden). Detta ger en fullständig punktmängdsfunktion. Det tidigare punktmängdsalternativet (Liten PKTMGD) begränsar antalet punkter i punktmängden till PKTMGD ingår i PC-DMIS CAD++. Om gränsen for Liten PKTMGD överskrids visas följande meddelande "Den maximala punktmängdsstorleken har överskridits, punktmängden kommer att reduceras". Kontakta din Hexagon Metrology-representant för att uppgradera din licens till obegränsad punktmängdsstorlek. Mer information om Stor PKTMGD och Liten PKTMGD, inklusive skillnader i funktionen mellan de två licensalternativen, finns i "Använda punktmängder" i dokumentationen för PC-DMIS Laser. Kontakta din Hexagon Metrologyrepresentant för licensinformation. Koppling av 2D-rutnät När scanningsriktningen ändras, under scanning i PC-DMIS Laser med 2Drutnätsvisning, och går runt en krökt yta (till exempel en cylinder) kopplas "lappen" i en riktning och en ny startas för den ändrade riktningen. Mer ingående information om koppling av rutnät finns i "Laserdatainsamling" i dokumentationen om PC-DMIS Laser. 2D-vy av tvärsnitt När du definierar ett tvärsnitt i PC-DMIS Laser kan du visa ett individuellt snitt i en 2D-vy i Grafikfönstret. Vyn är vinkelrät mot tvärsnittet. Eventuella noteringspunkter som skapas i tvärsnittet visas i 2D-vyn. Fullständig information finns i "2D-vy av tvärsnitt" i dokumentationen för PC-DMIS Laser. Simulera punkter i en punktmängd i offlineläge Med den nya funktionen för punktmängdssimulering kan du skapa och visa en punktmängd från dialogrutan Scan (Infoga Scan vald scanmetod) när mätmaskinen är i offlineläge. Med den här funktionen kan du granska den simulerade punktmängden och göra ändringar för en individuell scanning. De simulerade punkterna lagras i en punktmängd. Du kan köra hela mätrutinen offline när du har skapat scanåtgärderna. Då visas alla scanåtgärder i olika mäthuvudsriktningar; det går även att kontrollera, till exempel, om du kan extrahera scannade autoelement baserat på scanningsinställningarna. Scanmetoderna som stöds är: Linjär öppen Område Omkrets Friform 32

37 Information, inklusive ett exempel på användning av funktionen för punktmängdssimulering, finns i "Använda funktionen punktmängdssimulering" i dokumentationen för PC-DMIS Laser. Målläge för stora autoelement i PC-DMIS Vision Med det nya målläget för autoelement av typen linje i PC-DMIS Vision kan du söka efter och mäta stora autoelement i CAD-vyn och direktvyn. När du programmerar med direktvyn får du med den här mätstrategin en mät-under-tidenfunktion. Börja använda målläget för stora autoelement genom att från dialogrutan Autoelement (Infoga Element Autoelement Linje), i Mäthuvudsverktyg på fliken Mätområde klicka på ikonen Läge för stort element. Ikonen är endast tillgänglig för typen Automatiskt mätpunkt. Mer information om det här läget, samt exempel som visar hur man använder det i CAD-vyn och direktvyn, finns i "Mätläge för stora element" i dokumentationen för PC-DMIS Vision. 33

38 Autoelement PCD Tillägg av registerposten DisplayProbePositionAsLastMove till programmet PC-DMIS Inställningar. Den här registerposten påverkar visningen av mäthuvudsläget när autoelement skapas. Om du sätter posten till Sant (standard) visar programvaran mäthuvudet vid den senaste rörelsen av körningen av elementkörvägen. Om du sätter den till Falskt visas mäthuvudet i mitten av det autoelementet (målvärde). PCD Bytte metod för distribuering av stödpunkter för runda och rätvinkliga spår när du väljer alternativet Stödpunkter på fliken Egenskaper, stödpunkter i dialogrutan Autoelement (Infoga Element Auto Rundat spår eller Rätvinkligt spår). PC-DMIS fördelar nu två av mätpunkterna på samma linje längs med kanten på spåret sprids nu ut över hela spårets längd. PCD Förbättrade funktionen för QuickFeatures så att, beroende på läget (skapa eller redigera), dialogrutan Autoelement uppdateras med data från CADmodellen i Grafikfönstret. Tillägg av "fäst-mot-rutnät"-stöd för QuickFeature-funktionerna för följande autoelement: o o o PCD Vektorpunkter PCD Laserkantpunkt PCD Laserytpunkt PCD Ändrade rapportvektorer, laser/beröringskänsliga autoelement och laser/beröringskänsliga snabbelement, så att de automatiskt uppdateras med elementet som väljs från CAD-modellen. Denna ändring reducerar tiden som krävs för att skapa autoelement som rapporterar RT-axeln på utvärderingen. CAD PCD Tillagd funktion som gör att du kan korrigera alla CAD-ytvektorer när du importerar en IGES-fil: o Aktiverade knappen Fixa ytvektorer i dialogrutan CAD-vektorer (Redigera Grafikfönster CAD-vektorer). Tidigare var denna knapp inaktiverad tills ytorna valdes. Välj denna knapp utan att välja ytor för att fixa ytvektorerna i hela CAD-modellen. Om du väljer ytor fixar programvaran bara vektorerna på dessa ytor (den tidigare funktionen). o Tillägg av kryssrutan Fixa ytvektorer i dialogrutan IGES-fil (Arkiv Importera IGES vald IGES-fil). Markera kryssrutan för att fixa CADytvektorerna när du har importerat en IGES-fil. o Tillägg av registerposten FixSurfaceVectors till programmet PC- DMIS Inställningar. Den här registerposten anger om kryssrutan Fixa ytvektorer i dialogrutan IGES-fil är markerad (standard) eller avmarkerad. PCD Implementerade valet ProE GD&T för Direct CAD Interfaces (DCI). 34
