1 PC-DMIS Dagar 2016 Nyheter och förbättringar

2 2 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

3 Allmänt Om PC-DMIS 2016 PC-DMIS släpptes under juni Beskrivningarna av funktioner och rättningar i PC-DMIS 2016 i detta dokument är inte fullständig, utan utgör ett axplock av nyheterna. För mer information hänvisar vi till Readme filen i PCDMIS. Den svenska Readme-filen ligger i katalogen C:\Program Files\Hexagon\PC-DMIS 20xx\sv Installation PC-DMIS 2016 installeras i en separat programmapp. På detta sätt försäkrar ni er om att kunna återgå till äldre programversion ifall problem skulle uppstå. I Windows Vista, Windows 7 och Windows 8 måste vi köra som administratör första gången PCDMIS startas. Högerklicka på PC-DMIS ikonen på skrivbordet och välj Kör som Administratör. Allmän information Från och med PC-DMIS 2010 MR2 är PC-DMIS anpassat till kraven på struktur i fil-lagring och registerhantering i Windows Vista och senare. I och med detta så har ett flertal saker påverkats. Detta beskrivs närmare i Appendix B i Readme filen i PC-DMIS. I vilken version finns uppdateringen? Inget angivet Funktionen finns i PC-DMIS Funktionen kom redan i PC-DMIS Vem har tillgång till funktionerna? Möjligheten att använda nyheterna beror på vilken nivå av PC-DMIS man använder, (PRO, CAD eller CAD++). Vissa av nyheterna berör PC-DMIS med en specifik option, till exempel AutoPath eller InspectionPlanner. 3 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

4 Innehållsförteckning Allmänt... 3 Om PC-DMIS Installation... 3 Allmän information... 3 I vilken version finns uppdateringen?... 3 Vem har tillgång till funktionerna?... 3 Rekommenderade systemkrav, allmän information... 6 Rekommenderade systemkrav för PC-DMIS Installation... 8 Ny installationskatalog... 8 Grafikfönster och Grafikvisning... 8 Implementering av ändringar... 8 Nya standardfärger... 8 Olika färger på körvägar... 9 Pil på körväg... 9 Nytt verktygsfält Fixturläge Nya snabbkommandon Uppriktningar Nya bästanpassningsmetoder Optimera åkväg Val av bästa mätspets CAD, DCI GD&T i STEP Visa ogiltig GD&T för urval Referensinformation i CAD-information Färger på GD&T-objekt Förloppsindikator Autodesk Inventor import (2015.1) CAD-sektionssnitt Autoelement Strategi för TTP-friformsplan (2015.1) Strategi TTP Plancirkel (2015.1) Strategi Självcentreringspunkt Mätstrategi-redigerare Laser/ Cloud of Points Tvärsnitt verktygsfält (2015.1) Färgkartor för flera ytor Förbättringar i dialogrutan Laserdatainsamling Belysningsegenskaper på färgkartor Förbättringar i dialogrutan Punktmängdsåtgärd för tvärsnittsåtgärden Min/Max noteringspunkter Punktmängdssnitt Punktmängdsuppriktning Rapportering Ny registerväxel HighResLegacyOutput i Settings Editor. (2015.1) Ny registerväxel styr linjetjocklek Ändrat beteende när PC-DMIS utför ett Fånga skärmbild kommando Visa pilar för sämsta/bästa Excelrapportera min-/maxvärden PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

5 Övrigt Förbättrad snabbhet Anteckningar Kontaktinformation PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

6 Rekommenderade systemkrav, allmän information Rekommenderade systemkrav för PC-DMIS 2016 Uppmärksamhet - 32-bitars användare! PC-DMIS 2017 R2 kommer inte längre att stödja 32- bitars Windows-operativsystem, oavsett versionsnummer på operativsystemet. PC-DMIS 2017 R2 blir den sista 32-bitarsversionen av PC-DMIS som stöds av Hexagon Manufacturing Intelligence. Uppdatera operativsystemet och maskinvaran (persondatorn) för din mätenhet, om du inte redan gjort det, till ett modernt 64-bitarssystem med ett vanligare och mer stabilt Windowsoperativsystem som Windows 10, Windows 8.1 eller Windows 7 efter behov. Operativsystem PC-DMIS kan köras under följande operativsystem: 32-bitars och 64-bitars Windows bitars och 64-bitars Windows 8.1 och 8 32-bitars och 64-bitars Windows 7 32-bitars och 64-bitars Vista Inga andra operativsystem stöds. VIKTIGT! Om du använder tredjepartsdrivrutiner bör du kontakta din lokala representant för Hexagon Manufacturing Intelligence och säkerställa kompatibilitet med operativsystemet. Körning av PC-DMIS från en virtuell maskin (VM) stöds inte. Anmärkningar: På PC-DMIS Vision-maskiner stöds inte 32- och 64-bitars Windows 8. Hårdvarukomponenten Matrox Framegrabber för PC-DMIS Vision stöder inte ett 64-bitars operativsystem. Fördelar med 64-bitars system: Kunder med x64-bitarsversionen av CAD-paketet behöver en 64-bitars version av PC- DMIS för att kunna använda Direkt CAD-gränssnittet (DCI) och kunna ansluta till paketen. 64-bitarsversionen av PC-DMIS kan använda hela det fysiska minnet som finns på datorn. 32-bitarsversionen av PC-DMIS kan bara använda de första 2 GB. Därför rekommenderas kunder med stora CAD-system eller mätrutiner att använda x64-bitarsversionen..net Framework Microsoft.NET Framework för Windows Om du inte redan har.net Framework kommer installationsprogrammet för PC- DMIS att installera det. Detta kräver en anslutning till Internet. Om du inte har en anslutning till Internet måste du skaffa.net Framework från Microsoft och installera det innan du installerar PC-DMIS. RAM 4 GB RAM eller mer (4 GB är den största minneskapaciteten på ett 32-bitars operativsystem) Storleken på CAD-datafilen och värdet på tesseleringsmultiplikatorn påverkar mängden minne som behövs. De påverkar båda antalet tesselerade ytor som krävs för att visa 6 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

7 modellen. Ett mindre värde på tesseleringsmultiplakatorn resulterar i att mer minne krävs för ytorna. För stora CAD-modeller kan detta orsaka ett "slut på minnet"-fel. Om detta uppstår kan den nuvarande PC-DMIS-sessionen bli ostabil och måste avslutas. Standardmultiplikatorn för tesselering är 1,0. En tesseleringsmultiplikator över 0,1 ger 10 till 20 procent ökning av minnesbehovet jämfört med standarden 1,0. En tesseleringsmultiplikator under 0,01 ger ytterligare 50 till 65 procent ökning av minnesbehovet. 1 GB video-ram CPU 2 GHZ eller större processor med dubbla kärnor Grafik För bordsdatorer: Grafikkortet Nvidia Quadro K620 För bärbara datorer: Grafikkortet Nvidia Quadro K1100M Grafikdrivrutinen måste stödja minst OpenGL 3.0. Om drivrutinen inte stödjer minst OpenGL 3.0 eller m grafikdrivrutinen är mer än ett år gammal visas ett varningsmeddelande när PC-DMIS startas. Hårddisk 2 GB ledigt hårddiskutrymme plus ett allokerat virtuellt minne som är 8 gånger större än den största CAD-modell som används SSD-enhet, HDD 10K eller två diskar i RAID 0-läge (högpresterande hårddisk) Visa Skärmupplösning på 1280 x 1024 eller högre. Anslutning 2 Ethernet-portar. (Detta kan krävas för vissa installationer beroende på lokala behov, inklusive, men inte begränsat till, mätmaskinsystem där en port behövs för styrenhetens kommunikation och en annan för kommunikation på intranätet/internet.) 2 USB-portar DVD-enhet HASP-nyckel (ett fysiskt USB-hårdvarulås) eller en programlicens Webbläsare Internet Explorer version 9 eller senare Antivirusprogram Wilcox Associates Inc. använder antivirusprogrammet Sophos vid testningen av PC-DMIS. Resultat med andra antivirusverktyg måste bekräftas av användaren själv. Lösningar för mätmaskiner med kommunikationsstandard RS-232 Om du installerar PC-DMIS på en ny eller befintlig dator, men har en äldre mätmaskinsmodell som använder kommunikationstyp RS-232, behöver du installera någon av dessa lösningar på datorn: En extern seriell-till-usb-adapterkabel för RS-232, plus drivrutin till seriell-till-usbadapterkabeln Ett internt seriellt adapterkort med serieportar 7 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

8 Installation Ny installationskatalog Sökvägen till PCDMIS installationskatalog är ändrad från C:\Program\WAI till C:\Program\Hexagon. Grafikfönster och Grafikvisning Implementering av ändringar Flera dialoger i PC-DMIS och Planner är anpassade för de nya riktlinjerna för användarupplevelse i produkter från Hexagon Manufacturing Intelligence. Gäller t.ex välkomstskärmen och Omdialogen Nya standardfärger Flera nya standardfärger har införts, t,ex har bakgrunden i grafikfönstret och triederfärger (koordinatsystem) ändrats. Det är färginställningar som man ofta vill anpassa själv och det gör man i dialogen Belysning och material. ( Redigera Grafikfönster Skärm) under flikarna Färger och Trieder. 8 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

9 Olika färger på körvägar Med nya alternativ på fliken Animering i dialogen Inställningsval (Redigera Alternativ Inställningar) så att du kan definiera färger för körvägar. Mätspetsrotationsfärg RGB: - Definierar färgen för mäthuvudets körvägar när det roterar mätspetsen till en ny vinkel. ( Lila i bilden) Mätpunktsfärg RGB: - Definierar färgen för mäthuvudets körvägar till/från mätpunkt. (Gul i bilden) RGB färg: - Rörelse mellan via-punkter. (Grön i bilden) Pil på körväg Om du markerar den nya kryssrutan Pil på fliken Symboler i dialogrutan CAD- och grafikinställning (Redigera Grafikfönster Symboler) kommer en pilsymbol att ritas på varje körvägslinje i körvägens färg i PC-DMIS. Fältet Diameter kan behöva ändras för att öka tydligheten. 9 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

10 Nytt verktygsfält Fixturläge. (2015.1) Verktygsfältet Fixturläge ersätter menyn som man tidigare fick fram genom att högerklicka på en fixturkomponent när man arbetade med Fixturläge aktivt. Verktygsfältet Fixturläge fästes till höger om grafikfönstret och aktiveras med fixturlägeknappen i verktygsfältet Grafik. Nya snabbkommandon Följande snabbkommandon till redigeringsfönstrets snabbmeny har tillkommit: Ctrl+Shift+H för Element Markera i CAD Ctrl+Shift+U för Element Avmarkera i CAD Snabbkommandot ALT+SHIFT+P har tillkommit för menyalternativet Visa Körvägar från markör. 10 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

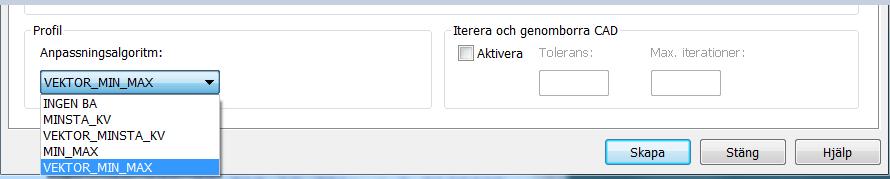

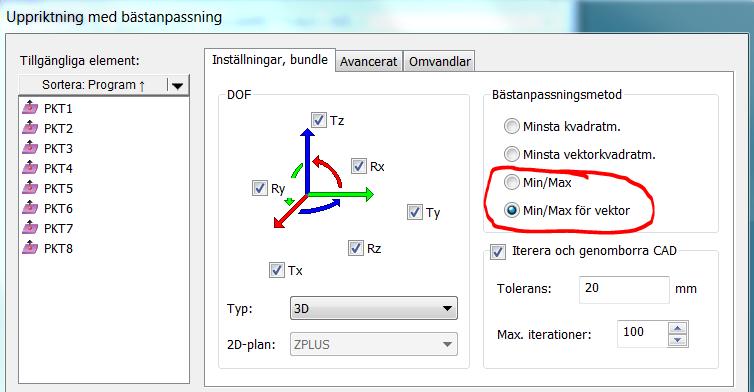

11 Uppriktningar Nya bästanpassningsmetoder Tillägg av matematikalternativen 2D Vektor Min/Max, 3D Vektor Min/Max och 3D Min/Max för uppriktning med bästanpassning och profiltoleranser. Optimera åkväg Val av bästa mätspets Förbättring i PC-DMIS så att algoritmen för autovinkel används för att välja den bästa mätspetsen vilket förbättrar hastighet och prestanda. Om mätspetsen inte fungerar kommer PC-DMIS att vända elementvektorn och kontrollera igen. Om inte någon av mätspetsarna fungerar går PC-DMIS vidare till nästa element. 11 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

12 CAD, DCI GD&T i STEP I och med version så kan PC-DMIS hantera GD&T i STEP AP242-filer. Visa ogiltig GD&T för urval Tillägg av alternativet Visa ogiltig GD&T för urval i menyn Grafikfönster GD&T-urval. Det här alternativet öppnar dialogrutan CAD GD&T-urvalsinformation. Använd denna dialogruta för att analysera alla CAD GD&T-bildtexter för att hitta ogiltiga bildtexter. Ogiltiga bildtexter är de som programvaran inte kan läsa för urval. Dialogrutan visar sedan dessa bildtexter i en lista. Ogiltiga GD&T-bildtexter kan vara krav som ej följer standard, noteringar, ytinformation och materialspecifikation. Referensinformation i CAD-information Tillägg av listan Referenser i dialogrutan CAD-information (Visa CAD-information). Denna lista visar alla referenser i CAD-modellen. När du klickar på en referens markeras den i Grafikfönstret. Färger på GD&T-objekt Tillägg av området CAD GD&T-urval på fliken Färger i dialogrutan Belysning och material (Redigera Grafikfönster Skärm). Med alternativen i det här området kan du ange vilka färger som används för CAD GD&T-objekt för giltiga och ogiltiga urval i Grafikfönstret. Förloppsindikator Tillägg av en förloppsindikator som visar status av importen av en eller flera CAD-filer (Arkiv Import CAD). Autodesk Inventor import (2015.1) Nytt alternativ att importera en Autodesk Inventor-modell till en PC-DMIS-mätrutin. Du kan importera en detaljfil (.ipt) som en CAD-fil eller en komplettenhetsfil (.iam) som en CADkomplettenhet. 12 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

13 CAD-sektionssnitt Tillägg av en metod som skapar tvärsnittskurvor på en CAD-modell (Redigera Grafikfönster CAD-sektionssnitt). Du kan skapa CAD-sektionssnitt längs en axel, en vektor, vinkelrätt mot en befintlig kurva eller mellan två punkter (vinkelrät mot den aktuella vyn). 13 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

14 Autoelement Strategi för TTP-friformsplan (2015.1) Nu finns det även mätstrategier för brytande mätspetshuvuden. (Touch Trigger Probe TTP). Tidigare fanns det strategier endast för släpskannande mäthuvuden. Nya Strategi för TTP-friformsplan fungerar på liknande sätt som den tidigare strategin Adaptiv friformscanning av plan. Ett mönster av punkter kan läggas ut med hjälp av metoderna Omkretskörvägar, Friformskörvägar och Inlärningskörvägar. Från det genererade mönstret av punkter kan sedan punkter väljas ut som faktiska mätpunkter. Mönstret kan även innehålla brytpunkter och via-punkter. Då kan ett plan skapas av mätningar över flera ytor. Strategi TTP Plancirkel (2015.1) Mätstrategin TTP Plancirkel i autoelement plan har tillkommit. Den fungerar på liknande sätt som den tidigare strategin Adaptiv scanning av plan cirkel. TTP Plancirkel mäter ett plan med genererade mätpunkter på en cirkulär åkväg. Ett plan kan med denna metod mätas med cirkulära rörelser på flera olika radier. Rörelsen kan kompletteras med via-punkter där det finns hinder. Strategi Självcentreringspunkt Den nya självcentreringspunkten finns som en strategi i autovektorpunkt. Du kan använda denna strategi för att mäta en självcentreringspunkt: 2D- (2-axlig) t.ex i en invändig V-form eller båge. 3D- (3-axlig) t.ex i en invändig kon, invändig cylinder eller invändig sfärisk sektion. Självcentrering är endast tillgängligt med släpskannande mäthuvuden. 14 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

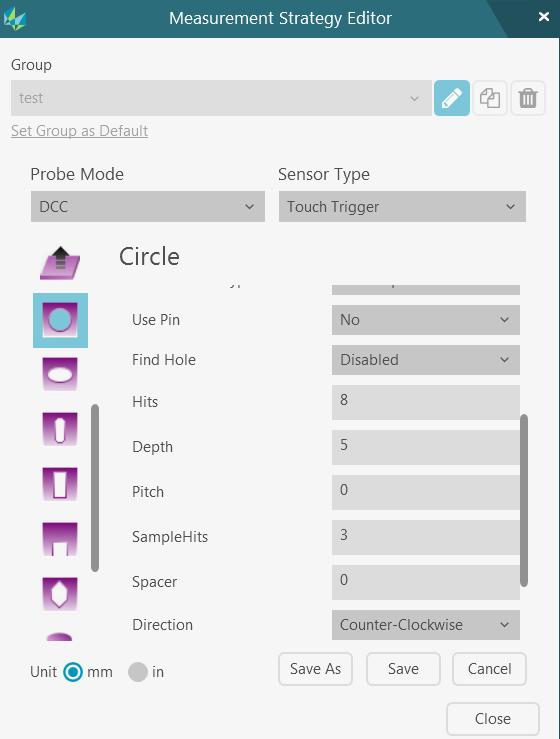

15 Mätstrategi-redigerare En mätstrategiredigerare har införts. (Redigera Alternativ Redigerare för mätstrategi ). Med den här mätstrategiredigeraren kan man skapa och spara egna förval av parametrar i autoelement. Det kan t.ex vara hur många mätpunkter man ska använda med autocirkel i manuellt resp. cnc-läge. Om man växlar mellan t.ex en TP200 och ett skannande mäthuvud så vill man ofta ha olika parametrar som förval. Du kan använda mätstrategiredigeraren för att ange parametervärden för varje elementtyp. 15 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

16 Laser/ Cloud of Points Utöver nedan beskrivna nyheter har flera andra förbättringar skett vid användning av laser, t.ex Pointcloud Cross Sections, exclusion plane och färgkartshantering. Tvärsnitt verktygsfält (2015.1) Ett nytt verktygsfält Tvärsnitt är inkluderat i verktygsfälten QuickCloud och Punktmängd. Färgkartor för flera ytor Använd den nya rullisten Ytfärgkartor i verktygsfälten QuickCloud och Punktmängd för att snabbt visa den aktiva ytfärgkartan tillsammans med dess noteringar och gråskala i Grafikfönstret. Detta är idealiskt för att visa färgkartor när: Olika toleranser och skalor krävs i din mätberedning. Du behöver rapportera färgkartorna för individuella CAD-ytor eller färgkartorna i en annan uppriktning. Varje individuell färgkarta visas i rapporten (i mallarna Text och CAD, Endast CAD och CAD - endast liggande). Du kanske vill skapa vyer för att styra "vy"-positionen för varje färgkarta i rapporten. Förbättringar i dialogrutan Laserdatainsamling Förbättringar i dialogrutan Laserdatainsamling (Åtgärder Punktmängd Datainsamling). Tillägg av kryssrutan Inställningsvinkel. Detta filter hjälper till att ta bort "störningar" som orsakas av reflexer från detaljens yta. Under scanningen beräknas vinkeln mellan den uppskattade ytnormalen och scanriktningen på lasersensorn. Skannade punkter som har en större infallsvinkel än det angivna värdet filtreras bort. Standardvärdet är 75 grader. Ju mindre värde, desto fler punkter filtreras. 16 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

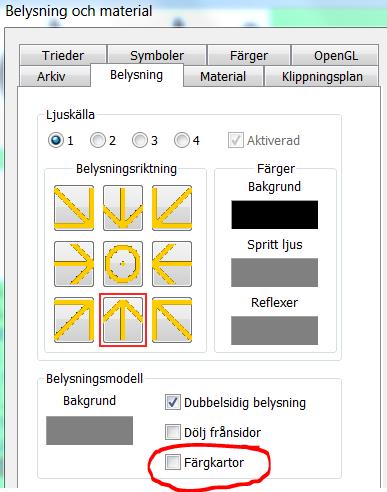

17 Belysningsegenskaper på färgkartor. (2015.1) Med en kryssruta anger du om PC-DMIS ska använda belysningsegenskaperna på fliken Belysning och material för färgkartorna. Om kryssrutan är markerad används belysningsegenskaperna för färgkartor när de återges i CAD-modellen. Om kryssrutan är avmarkerad används inte belysningsegenskaperna, färgkartorna ser plana ut. Färgerna matchar exakt färgskalan som definierade färgkartorna använder. Förbättringar i dialogrutan Punktmängdsåtgärd för tvärsnittsåtgärden Förbättrade dialogrutan Punktmängdsåtgärd för tvärsnittsåtgärden (Infoga Punktmängd Tvärsnitt) enligt följande: Tillägga av metoden 2 punkter i listan under listan Åtgärd. För den här metoden skapas tvärsnittet mellan de två punkter du väljer i CAD-modellen. Det orienteras vinkelrätt mod den aktuella Grafikvyn. Tillägg av möjligheten att välja ett rutnät som giltigt dataobjekt för att skapa ett tvärsnitt. Beroende på rutnätets kvalitet kan den mätta polylinjen vara mer komplett och representera punktmängdens genomsnitt. Den mätta polylinjen representerar data vid tvärsnittets exakta läge. Utjämningstolerans - Filtrerar bort punkter som faller inom denna tolerans för att skapa en jämnare mätt tvärsnittspolylinje. Ange ett litet värde så att du inte ändrar det mätta resultatet. Utfyllnadsavstånd - Fyller mellanrum med det här avståndet eller mindre på den mätta polylinjen genom att lägga till beräknade punkter. Det här värdet kan även anges i registerposten CrossSectionMaximumEmptyLength i programmet Inställningar. Punktfördelning - Identifierar punktfördelningen när du visar profilavvikelserna på tvärsnittet. 17 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

18 Min/Max noteringspunkter Tillägg av kryssrutan Skapa min/max-noteringspunkter i dialogrutan Punktmängdsåtgärd. (Infoga Punktmängd Ytfärgkarta). Använd det här alternativet för att lägga till noteringspunkter vid den minsta och den största avvikelsen på färgkartan. Min/max-noteringarna skapas om när du använder en ny scannad punktmängd för att köra om mätrutinen. Punktmängdssnitt Förbättrad grafik för punktmängdssnitt så att CAD-sektionssnittsplan visas skuggade och transparenta i Grafikfönstret. Punktmängdsuppriktning Tillägg av funktionen för punkmängdsuppriktning i CAD- och CAD++-licenserna. Tidigare var denna funktion endast tillgängligt för användare av laserscanner (de med BigCOP-alternativet). Licenser utan BigCOP-alternativet är begränsade till att använda punktmängder som har högst punkter. 18 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

19 Rapportering Ny registerväxel HighResLegacyOutput i Settings Editor. (2015.1) Ny registerväxel HighResLegacyOutput i Settings Editor styr upplösningen vid utskrift av Analysfönster och CADRapport objekt. Värdet 0 (noll) ger lågupplösning och 1 ger högupplösning (standard). Ny registerväxel styr linjetjocklek Registerväxeln AnalysisColorInterpLineWidth styr linje tjocklek i grafiska utvärderingar i rapporten. Ändrat beteende när PC-DMIS utför ett Fånga skärmbild kommando. (2015.1) Nu visas inte längre probe- och växlarmodeller i rapporten när Fånga skärmbild används. Visa pilar för sämsta/bästa Val av antalet sämsta eller bästa avvikelser i dialogen Alternativ, grafisk utvärdering (Infoga Rapportkommando Analys). Detta påverkar hur många avvikelser som ska visas i analysfönstret. Sämst - Antalet sämsta avvikelser som pilar ska visas för. Bäst - Antalet bästa avvikelser som pilar ska visas för. I exemplet nedan visas endast de 10 sämsta punkterna i rundheten. Excelrapportera min-/maxvärden Tillägg av kryssrutan Rapportera min-/maxvärden på fliken Excel i dialogen Konfiguration av utdata (Arkiv Skriv ut Utskriftsformat, rapport..). 19 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0

20 Övrigt Förbättrad snabbhet Förbättringar av prestandan i PC-DMIS enligt följande: PC-DMIS öppnar en mätrutin snabbare PC-DMIS kopierar och klistrar in kommandon till Urklipp snabbare PC-DMIS utvärderar element snabbare PC-DMIS startar körningen av en mätrutin snabbare PC-DMIS startar genereringen av en rapport snabbare 20 PC-DMIS version 2016 Nyheter och förbättringar, utgåva 1.0
