Ljudnivå efter vägåtgärd inkl föreslagna bullerskyddsåtgärder (2025). Antagen fasaddämpning 25 db(a) Max ute vid uteplats. Max inne.

Transkript

1 1 (6) Arbetsplan för väg 76, förbi Norrtälje, Norrtälje kommun, Stockholms län Redovisade data i denna bullerredovisning baseras på ekvivalent ljudnivå, beräknad för Västra vägen prognosår 2025 med en hastighet på 80 km/tim. Trafikflöden år 2025 längs väg 76; f/d söder om Esplanaden och f/d norr om Esplanaden samt f/d norr om Vätövägens förlängning. Fastighetsnära bullerskyddsåtgärder Fastighet Ljudnivå efter vägåtgärd (2025) Ljudnivå efter vägåtgärd inkl föreslagna bullerskyddsåtgärder (2025). Antagen dämpning 25 db(a) Föreslagen bullerskyddsåtgärd + anm Norrtälje Vinkeln 5 Ekv Max uteplats ca 60 < 70 Ca <45 < 70 Av trafiksäkerhetsskäl, behov av sikt i korsningen (cpl), utförs inga vägnära bullerskyddsåtgärder för denna fastighets längs vägen. Istället erbjuds en skyddad uteplats och fönsterskyddsåtgärder. Norrtälje Vinkeln 6 Norrtälje Valsen < <45 < 70 Se Norrtälje Vinkeln 5. ca 60 < 70 Ca <45 < 70 Fastigheten ska enl detaljplanens beskrivning lösas in. Om detta ej sker, åtgärdas fastigheten se Norrtälje Vinkeln 5.

2 2 (6) Norrtälje Sandkilen 2 1, < <45 < 70 Fönsterskyddsåtgärder motsvarande skyddad uteplats (inglasning av balkong) kommer att erbjudas. Bullerskyddsåtgärder plan 1 (markplan) och 2, se vägnära bullerskydd. Norrtälje Sandkilen 1 3, < <45 < 70 Se Norrtälje Sandkilen 2 1 Sandgatan 1B, 1C och 3A samt 3B. 2 Plan 3 till 4 3 Sandgatan 5A 4 Plan 3 till 4

3 3 (6) Vägnära bullerskyddåtgärder Fastighet Ljudnivå efter vägåtgärd (2025) Ljudnivå efter vägåtgärd inkl föreslagna bullerskyddsåtgärder (2025). Antagen dämpning 25 db(a) Föreslagen bullerskyddsåtgärd + anm Ekv Max uteplats Sekt 1/773 2/005 höger sida i färdriktningen Norrtälje Sandkilen < <45 < 70 Bullerskydd i kombination med stödmur. Stödmuren är ca 1 m hög, anpassas till markmodulering och jordskärning. Bullerskyddets höjd ovan väg: 1/773 1/870 total höjd 2,3 m varav 1,3 är bullerskärm 1/870 1/980 total höjd 2 m varav 1,0 m är bullerskärm 1/980 2/005 total höjd 1,5 m varav 0,5 m är bullerskärm Bullerskyddsåtgärder plan 3 och 4, se fastighetsnära bullerskydd. Norrtälje Sandkilen < <45 < 70 Se Norrtälje Sandkilen 2 5 Markplan till plan 2 6 Markplan till plan 2

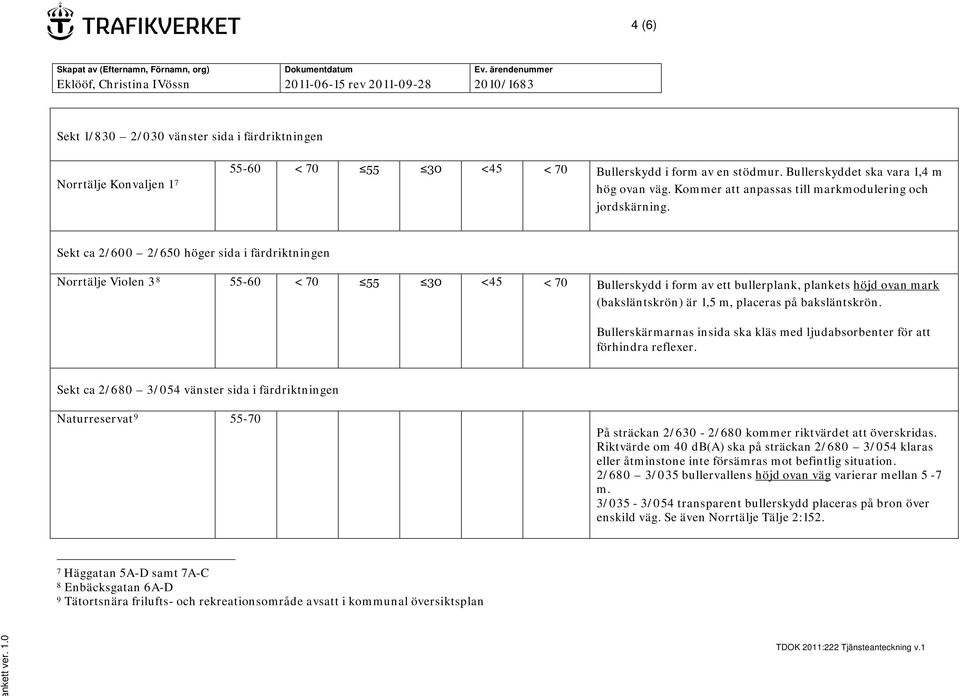

4 4 (6) Sekt 1/830 2/030 vänster sida i färdriktningen Norrtälje Konvaljen 1 7 hög ovan väg. Kommer att anpassas till markmodulering och < <45 < 70 Bullerskydd i form av en stödmur. Bullerskyddet ska vara 1,4 m jordskärning. Sekt ca 2/600 2/650 höger sida i färdriktningen Norrtälje Violen < <45 < 70 Bullerskydd i form av ett bullerplank, plankets höjd ovan mark (baksläntskrön) är 1,5 m, placeras på baksläntskrön. Bullerskärmarnas insida ska kläs med ljudabsorbenter för att förhindra reflexer. Sekt ca 2/680 3/054 vänster sida i färdriktningen Naturreservat På sträckan 2/630-2/680 kommer riktvärdet att överskridas. Riktvärde om 40 db(a) ska på sträckan 2/680 3/054 klaras eller åtminstone inte försämras mot befintlig situation. 2/680 3/035 bullervallens höjd ovan väg varierar mellan 5-7 m. 3/035-3/054 transparent bullerskydd placeras på bron över enskild väg. Se även Norrtälje Tälje 2: Häggatan 5A-D samt 7A-C 8 Enbäcksgatan 6A-D 9 Tätortsnära frilufts- och rekreationsområde avsatt i kommunal översiktsplan

5 5 (6) Sekt ca 3/054 3/420 vänster sida i färdriktningen Norrtälje Tälje 2:45/ < <45 < 70 Nytt boningshus som klarar bullerkraven kommer att byggas/har byggts längre ifrån ny väg 76. Krav har ställts i samband med bygglov. Redovisade värden gäller för det äldre huset som kommer att rivas. Norrtälje Tälje 2: < <45 < 70 Kombination av bullervall (bv) och bullerplank (bp) längd ca 370 m och höjden totalt (bullervall och bullerplank) varierar mellan 5 m till 2 m, höjd anges ovan väg. 3/054 3/150: bv 1 m, bp 3 m 3/150 3/270: bv 1,5 m, bp 3,5 m 3/270 3/405: bv 1 m, bp 3 m 3/405 3/420: bv 1 m, bp 1 m Norrtälje Tälje 2: < <45 < 70 Se Norrtälje Tälje 2:152 Norrtälje Tälje 2: < <45 < 70 Se Norrtälje Tälje 2:152 Norrtälje Tälje 2: < <45 < 70 Fastigheten är inlöst av Norrtälje kommun. Se Norrtälje Tälje 2:152 Norrtälje Tälje 2: < <45 < 70 Se Norrtälje Tälje 2:152

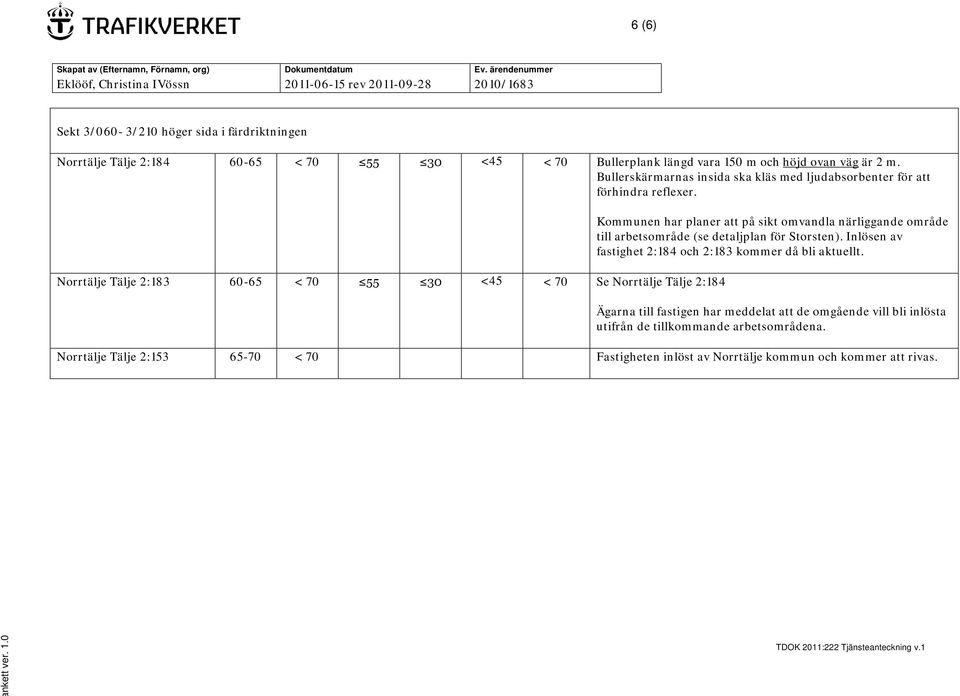

6 6 (6) Sekt 3/060-3/210 höger sida i färdriktningen Norrtälje Tälje 2: < <45 < 70 Bullerplank längd vara 150 m och höjd ovan väg är 2 m. Bullerskärmarnas insida ska kläs med ljudabsorbenter för att förhindra reflexer. Norrtälje Tälje 2: < <45 < 70 Se Norrtälje Tälje 2:184 Kommunen har planer att på sikt omvandla närliggande område till arbetsområde (se detaljplan för Storsten). Inlösen av fastighet 2:184 och 2:183 kommer då bli aktuellt. Ägarna till fastigen har meddelat att de omgående vill bli inlösta utifrån de tillkommande arbetsområdena. Norrtälje Tälje 2: < 70 Fastigheten inlöst av Norrtälje kommun och kommer att rivas.
