Bullerutredning förskola Hagens Prästväg, Dnr:

Transkript

1 Bullerutredning förskola Hagens Prästväg, Dnr: För planerad ny förskola inom dpl Förskola vid Hagens Prästväg har trafikbuller beräknats för en framtida situation. Beräkningarna visar att värdena enligt Göteborgs stads miljömål (högst 55 dba ekvivalent ljudnivå) och Boverkets vägledning för utemiljö vid skolor och förskolor (högst 50 dba ekvivalent ljudnivå på lekytan och högst 55 dba ekvivalent ljudnivå på övriga ytor) kan överskridas på delar av lekytan. Utan bullerskyddsåtgärder beräknas cirka 22% av lekytan exponeras för ekvivalenta ljudnivåer >55 dba och cirka 49% av lekytan har ljudnivåer som högst 50 dba. Se figur 1. Maximala ljudnivåer från vägtrafiken beräknas få nivåer inom70-75 dba i den östra delen av lekytan och utmed de närliggande vägarna. Se figur 2. Närmast spårvägen och den östra delen av lekytan beräknas maximala ljudnivåer inom dba. Se figur 3 Med en 2,5 m hög och cirka 30 m lång bullerskärm i tomtgräns mot spårvägen beräknas nästan hela lekytan få nivåer som högst 55 dba ekvivalent ljudnivå. Andelen av lekytan som beräknas få högst 50 dba uppgår till cirka 50 %. För ljudnivåer vid fasad finns inga riktvärden framtagna. Däremot finns riktvärden för ljudnivåer inomhus i förskolor. Beräkningar Beräkning av trafikbuller har gjorts för en framtida situation. Beräkningar har gjorts med beräkningsprogrammet Soundplan 7.4 och enligt de nordiska beräkningsmetoderna för väg och för spårtrafik. Beräkningsresultaten visar högsta ljudnivå vid fasad som frifältvärde (utan inverkan av ljudreflex i egen fasad) och ljudutbredning på höjden 1,5 m över mark som ej frifältvärde ( med inverkan av ljudreflex i närliggande fasad). Beräkningsresultaten visas i nedanstående bilder och visar dygnsekvivalent ljudnivå och maximal ljudnivå i dba. 1(7)

2 Figur 1. Beräknade ekvivalenta ljudnivåer i dba för framtida situation. Figur 2. Beräknade maximala ljudnivåer för vägtrafik och framtida situation. Göteborgs Stad Stadsbyggnadskontoret 2(7)

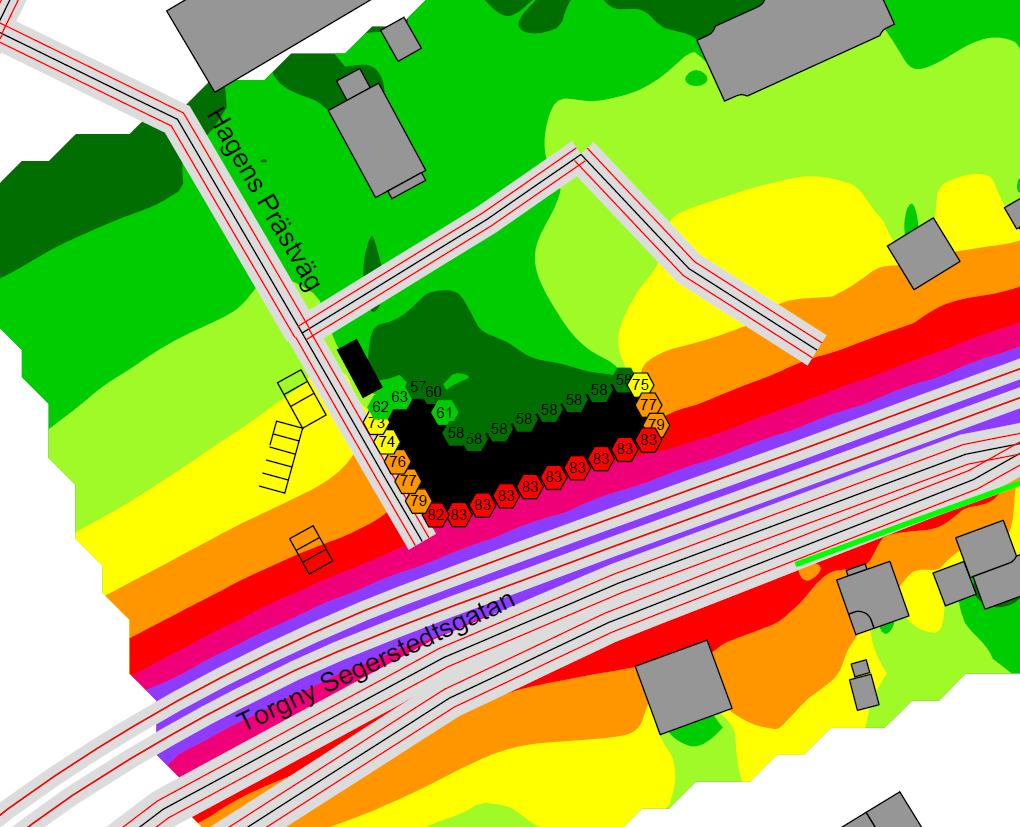

3 Figur 3. Beräknade maximala ljudnivåer för spårvagnar och framtida situation. Bullerskyddsåtgärd Med en 2,5m hög och cirka 30 m lång bullerskärm i tomtgräns närmast spårvägen beräknas lekytan få minskade ljudnivåer. Göteborgs Stad Stadsbyggnadskontoret 3(7)

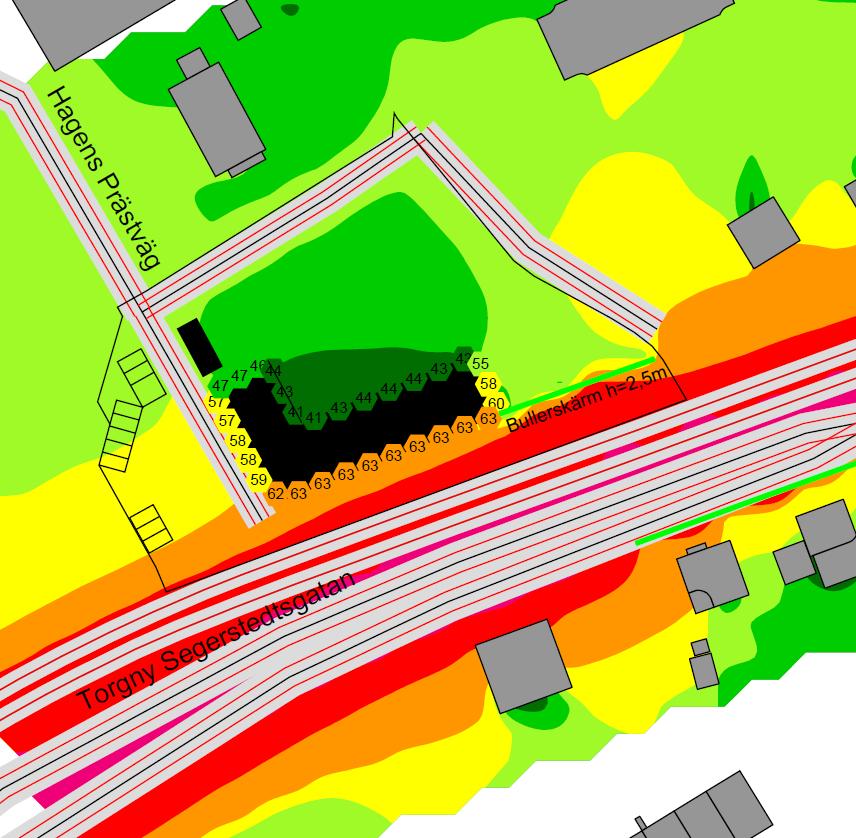

4 Figur 4. Beräknade ekvivalenta ljudnivåer i dba för framtida situation inkl. bullerskärm. Figur 5. Beräknade maximala ljudnivåer för vägtrafik och framtida situation. Göteborgs Stad Stadsbyggnadskontoret 4(7)

5 Figur 6. Beräknade maximala ljudnivåer för spårvagnar och framtida situation. Figur 4. Beräknade ekvivalenta ljudnivåer i dba för framtida situation och med bullerskärm närmast spårvägen. Göteborgs Stad Stadsbyggnadskontoret 5(7)

6 Ljudreflexer till hus söder om Torgny Segerstedtsgatan Kontrollberäkning har även gjorts av vilket det extra ljudtillskottet skulle bli till husen söder om Torgny Segerstedtsgatan pga ljudreflex i den tilltänka bullerskärmen vid förskolan. Beräkning har gjorts utan ny bullerskärm och med ny bullerskärm. Beräkningsmässigt ger bullerskärmen en ökad ljudnivå med 0 till + 0,2 db vid fasad hos de närmaste husen. Ökningen av ljudnivån vid husen söder om Torgny Segerstedsgatan bedöms vara marginell. Riktvärden För förskolor finns inga egentliga riktvärden som för bostäder. Göteborgs kommun har tagit fram en vägledning 1 som bla beskriver stadens miljömål. Här finns beskrivet miljömål för skolor och förskolor där ljudnivån får vara högst 55 dba ekvivalent ljudnivå inom lekytan., se sedan. För ytterligare bedömning har Boverket tagit fram en vägledning 2 för planering, utformning, skötsel och förvaltning av barns och ungas utemiljö. I denna vägledning kan man läsa följande om ljudnivåer i utemiljön vid skolor och förskolor: På skolgårdar eller förskolegårdar är det önskvärt med högst 50 dba ekvivalentnivå dagvärde på de delar av gården som är avsedda för lek, rekreation och pedagogisk verksamhet. En målsättning kan vara att resten av ytorna ska ha högst 55 dba. Anm: Riktvärden vid fasad saknas för denna typ av planeringssituation. Trafikverket har riktvärden för fasad vid skolor med dessa riktvärden är inte tillämpbara i denna situation. 1 VÄGLEDNING FÖR TRAFIKBULLER I PLANERINGEN, 2 Gör plats för barn och unga! En vägledning för planering, utformning och förvaltning av skolans och förskolans utemiljö, Maj 2015, Boverket. Göteborgs Stad Stadsbyggnadskontoret 6(7)

7 Med bullerskyddsåtgärd Med förslagen bullerskyddsåtgärd i form av en 2,5 m hög och 30 meter lång bullerskärm, visar genomförda bullerberäkningar att stadens miljömål för bullernivåer för barns lekytor kan uppnås. Perry Ohlsson Bullerspecialist Stadsbyggnadskontoret, Göteborgs Stad Stadsbyggnadskontoret 7(7)
