1 PM UPPDRAG Solängen, Töcksfors komplettering Uppdrag UPPRÄTTAD AV Olof Öhlund. tel e-post: Detta PM är en komplettering till en tidigare utförd trafikbullerutredning 1. Förändringar jämfört med den tidigare bullerutredningen är en kombinerad bullervall och bullerskärm som föreslås längs. Trafikbullerförordningen har uppdaterats sedan förra utredningen gjordes. De nya riktvärdena redovisas under avsnittet Riktvärden nedan. I övrigt är förutsättningarna desamma som tidigare och går att läsa i den gamla rapporten. De uppdaterade beräkningarna redovisas i bilaga Riktvärden utfärdade regeringen en ny förordning om trafikbuller vid bostadsbyggande, SFS 2015:216. Förordningen innehåller riktvärden för omgivningsbuller vid bostadsbyggnader och ska från och med tillämpas både vid bedömningar enligt plan- och bygglagen och miljöbalken. Riktvärdena i förordningen justerades efter riksdagsbeslut Denna ändring började gälla Riktvärden för buller från trafik (from ) enligt förordningen framgår av tabell 1 nedan. Tabell 1. Riktvärde för trafikbuller enligt SFS 2015:216 vid nybyggnation av bostäder. Ekvivalent ljudnivå (dba) Maximal ljudnivå (dba) Ljudnivå utomhus vid fasad (frifältsvärde) för bostäder > 35 m 2 60 (1) (2) - Ljudnivå utomhus vid fasad (frifältsvärde) för bostäder 35 m Ljudnivå utomhus vid uteplats i anslutning till bostad (3) (1) Om ljudnivån 60 dba ändå överskrids bör: (SFS 2015:210, 4 ) a) Minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasad och b) Minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasad. Med bostadsrum avses, rum för daglig samvaro, utom kök, och rum för sömn. 1 Töcksmarks Stom 6:18 Töcksfors Bullerutredning gällande detaljplaneändring, Sweco Environment Sweco Environment AB 1 (2)

2 (2) Vid annan ändring av en byggnad än tillbyggnad, om ändringen innebär att byggnaden helt eller delvis tas i anspråk eller inreds för ett väsentligen annat ändamål än det som byggnaden senast har använts för eller enligt senast beviljade bygglov har anpassats till utan att den avsedda användningen kommit till stånd, gäller att. Minst ett bostadsrum i en bostad i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasad. (SFS 2015:210, 4 ) (3) Om maximala ljudnivån 70 dba ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och (SFS 2015:210, 5 ) Bedömning Två alternativ presenteras för ny bostadsbebyggelse. I alternativ 1 består byggelsen av lamellhus. I alternativ 2 föreslås sammanhängande byggnadskroppar. Effekten av den föreslagna bullervallen syns i markplan och vid fasad för lägre våningsplan. Nivåerna i bottenvåning går generellt ner ca 5 db för bebyggelse närmast då bullervall uppförs. Maximala ljudnivåer minskar med dryga 5 db i bottenvåning närmast väg. Eftersom går på en hög vägbank är skärmning av bullret svår att åstadkomma. Den föreslagna bullervallen har inte en optimal placering. En 3-4 m hög bullerskärm som placerades närmare skulle ha en ännu bättre bullerreducerande effekt. Alternativ 1 I bilaga ses ekvivalenta ljudnivåer på detaljplaneområdet. Ljudnivåerna är lägre i bottenvåningen där bullervallen skärmar ljudet. Där ekvivalent ljudnivå överskrider 60 dba vid fasad finns två alternativ. Antingen utformas mindre lägenheter på högst 35 kvm (där riktvärdet vid fasad är 65 dba) eller så planeras större lägenheter än så där minst hälften av boningsrummen får tillgång till dämpad sida som uppfyller ekvivalent ljudnivå 55 dba och maximal ljudnivå 70 dba. Fasad vänd från är dämpad för samtliga hus utom huset längst i sydost. Detta hus måste förses med delvis inglasad balkong på våning 3 in mot gård för att åstadkomma dämpad sida. Uteplats ska enligt förordningen uppfylla ekvivalent ljudnivå 50 dba och maximal ljudnivå 70 dba. Planeras gemensam uteplats i markplan måste denna placeras i anslutning till bakre husraden, längre ifrån där riktvärdet uppnås. Delvis inglasade balkonger på fasad vänd från kan fungera som enskild uteplats och kommer också att uppfylla riktvärdet. Alternativ 2 Resultaten för byggnadsalternativ 2 ses i bilaga Där ekvivalent ljudnivå överskrider 60 dba vid fasad utformas antingen mindre lägenheter på högst 35 kvm (där riktvärdet vid fasad är 65 dba) eller så planeras större lägenheter där minst hälften av boningsrummen får tillgång till dämpad sida som uppfyller ekvivalent ljudnivå 55 dba och maximal ljudnivå 70 dba. Fasad vänd från är dämpad för samtliga hus. Uteplats som uppfyller riktvärdet går att placera på innergård i kvarteret. 2 (2) PM

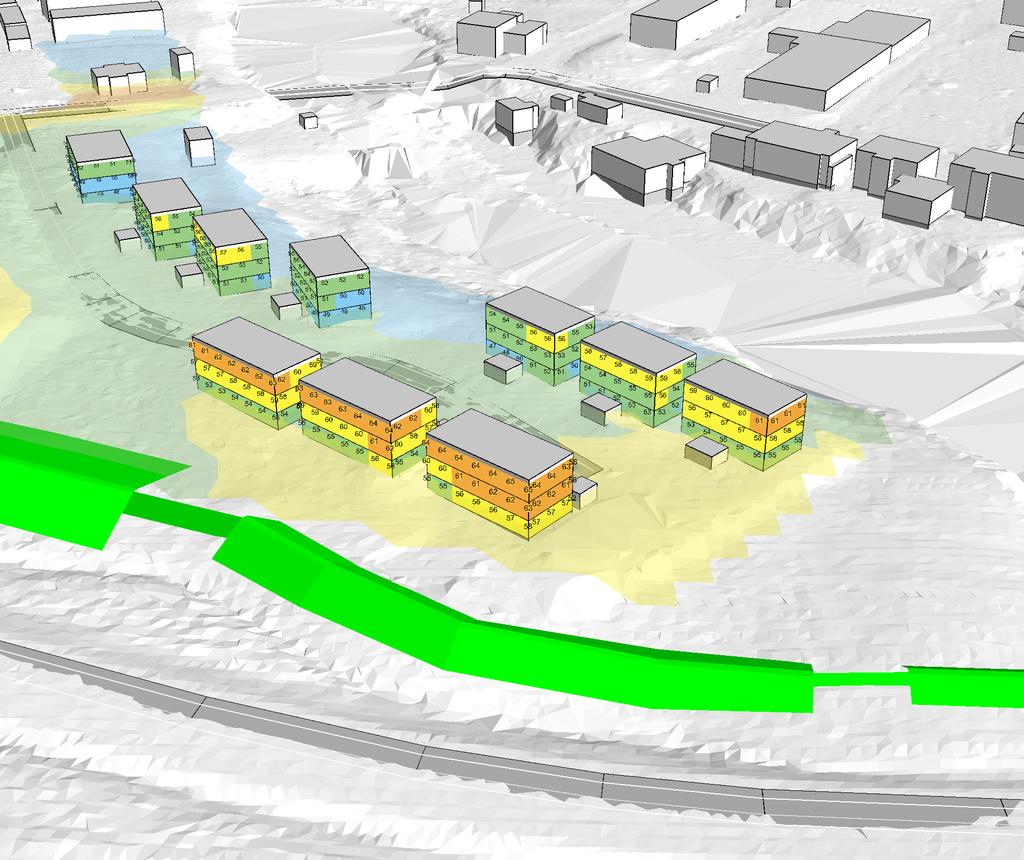

3 Bilaga 1.1 Husplacering enligt alternativ 1. Vy från söder. Beräkning nr:22 Filnamn:1_1 - fasad ekv söder Ekvivalent ljudnivå 2 m över mark > <= 40

4 Bilaga 1.2 Husplacering enligt alternativ 1. Vy från norr. Beräkning nr:22 Filnamn:1_2 - fasad ekv norr Ekvivalent ljudnivå 2 m över mark > <= 40

5 Bilaga 1.3 Husplacering enligt alternativ 1. Vy från söder. Beräkning nr:22 Filnamn:1_3 max söder Maximal ljudnivå 2 m över mark > <= 55

6 Bilaga 1.4 Husplacering enligt alternativ 1. Vy från norr. Beräkning nr:22 Filnamn:1_4 max norr Maximal ljudnivå 2 m över mark > <= 55

7 Bilaga 2.1 Husplacering enligt alternativ 2. Vy från söder. Beräkning nr:19 Filnamn:2_1 fasad ekv söder Ekvivalent ljudnivå 2 m över mark > <= 40

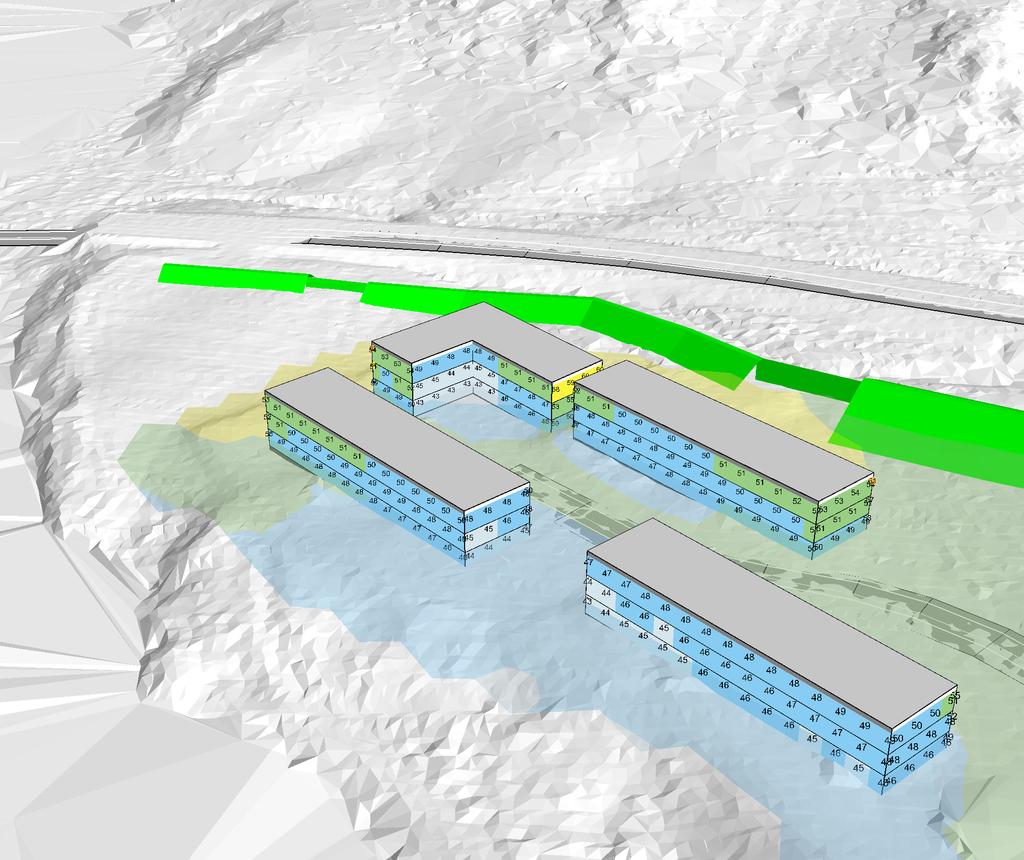

8 Bilaga 2.2 Husplacering enligt alternativ 2. Vy från norr. Beräkning nr:19 Filnamn:2_2 fasad ekv norr Ekvivalent ljudnivå 2 m över mark > <= 40

9 Bilaga 2.3 Husplacering enligt alternativ 2. Vy från söder. Beräkning nr:19 Filnamn:2_3 alt 2 max Maximal ljudnivå 2 m över mark > <= 55

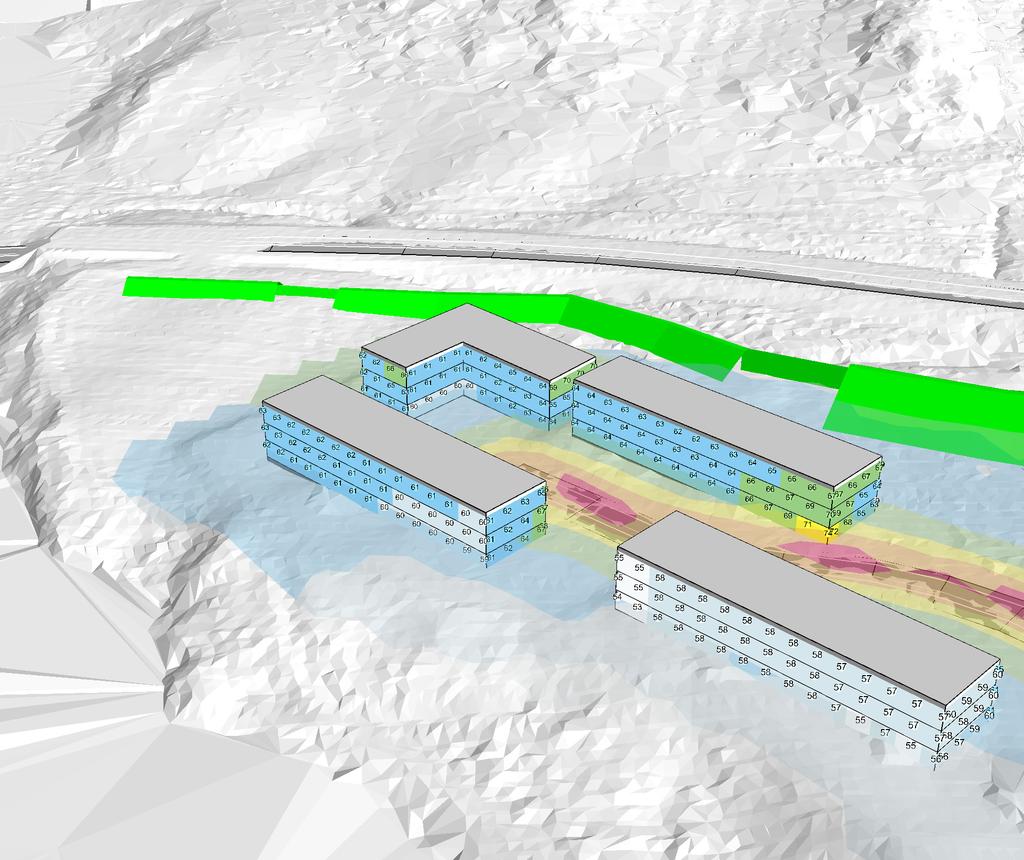

10 Bilaga 2.4 Husplacering enligt alternativ 2. Vy från norr. Beräkning nr:19 Filnamn:2_4 max Maximal ljudnivå 2 m över mark > <= 55
