Väg 76 förbi Norrtälje etapp 2 Arbetsplan

Transkript

1 Arbetsplan Bilaga PM åtagande förtydliganden av projektets åtaganden Rev C

2 Dokumentinformation Objektnummer Objektnamn Arbetsplan Väg 76 förbi Norrtälje etapp 2 Filnamn Filtyp.doc Programversion Word Projekteringssteg Arbetsplan Statusbenämning Delområde Gemensamt Anläggningsdel 1 Beskrinvning 1 Beskrivning 2 Teknikområde Tekniskt system Entreprenadområde Information Ort Stockholm Datum Rev Ant Ändringen avser Godkänd Datum A Uppdelning Christina Eklööf Trafikverkets och Norrtälje kommuns åtagande B Förtydligande avs Christina Eklööf projektets påverkan på Norrtäljeån som ytvattenförekomst och bullerskyddsåtgärder C Kompl marknära ozon Christina Eklööf Konsultens kvalitetssäkring Företag Externnummer Utförare (Konstruktör) Granskare Godkänd av

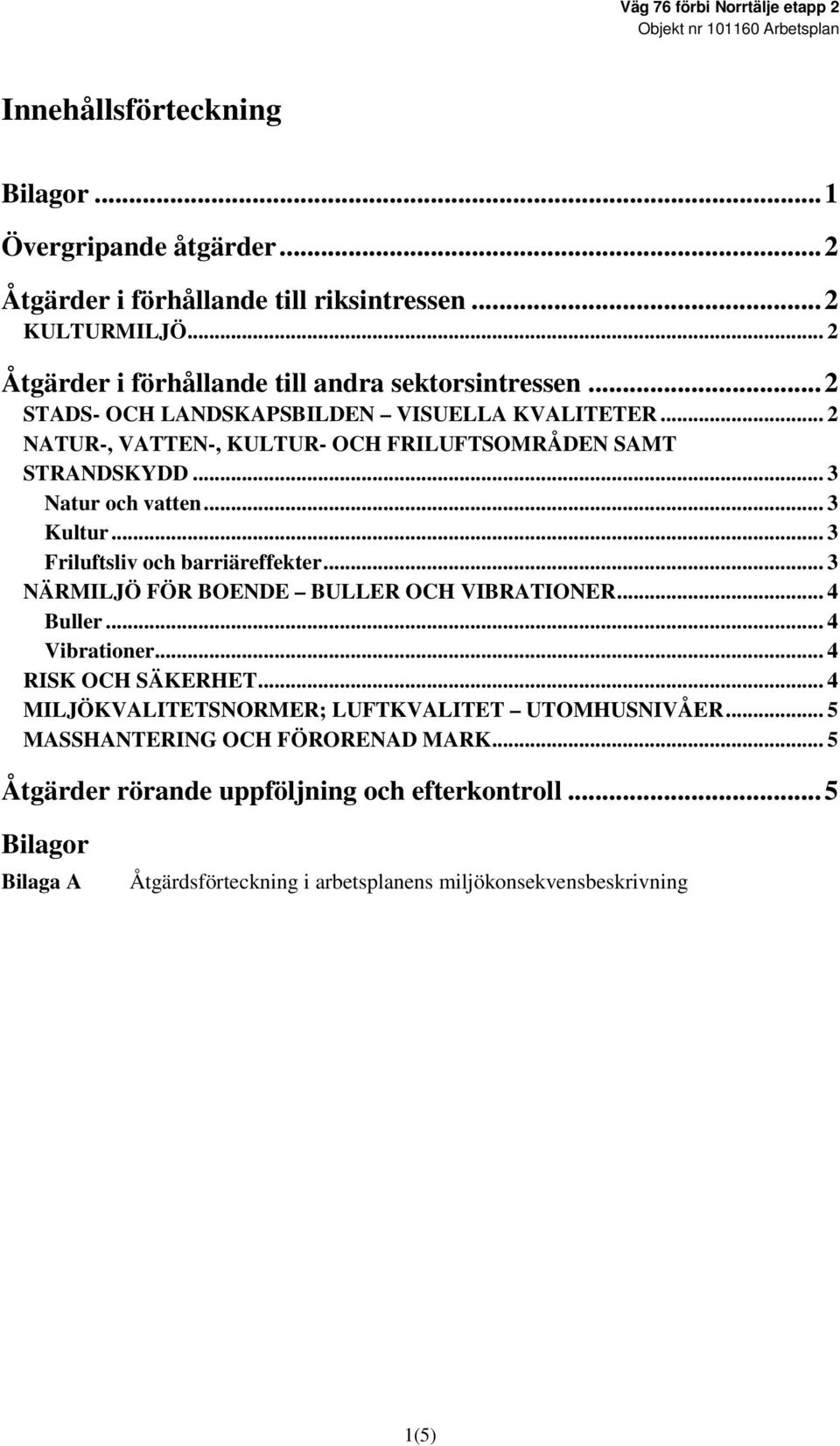

3 Innehållsförteckning Bilagor... 1 Övergripande åtgärder... 2 Åtgärder i förhållande till riksintressen... 2 KULTURMILJÖ... 2 Åtgärder i förhållande till andra sektorsintressen... 2 STADS- OCH LANDSKAPSBILDEN VISUELLA KVALITETER... 2 NATUR-, VATTEN-, KULTUR- OCH FRILUFTSOMRÅDEN SAMT STRANDSKYDD... 3 Natur och vatten... 3 Kultur... 3 Friluftsliv och barriäreffekter... 3 NÄRMILJÖ FÖR BOENDE BULLER OCH VIBRATIONER... 4 Buller... 4 Vibrationer... 4 RISK OCH SÄKERHET... 4 MILJÖKVALITETSNORMER; LUFTKVALITET UTOMHUSNIVÅER... 5 MASSHANTERING OCH FÖRORENAD MARK... 5 Åtgärder rörande uppföljning och efterkontroll... 5 Bilagor Bilaga A Åtgärdsförteckning i arbetsplanens miljökonsekvensbeskrivning 1(5)

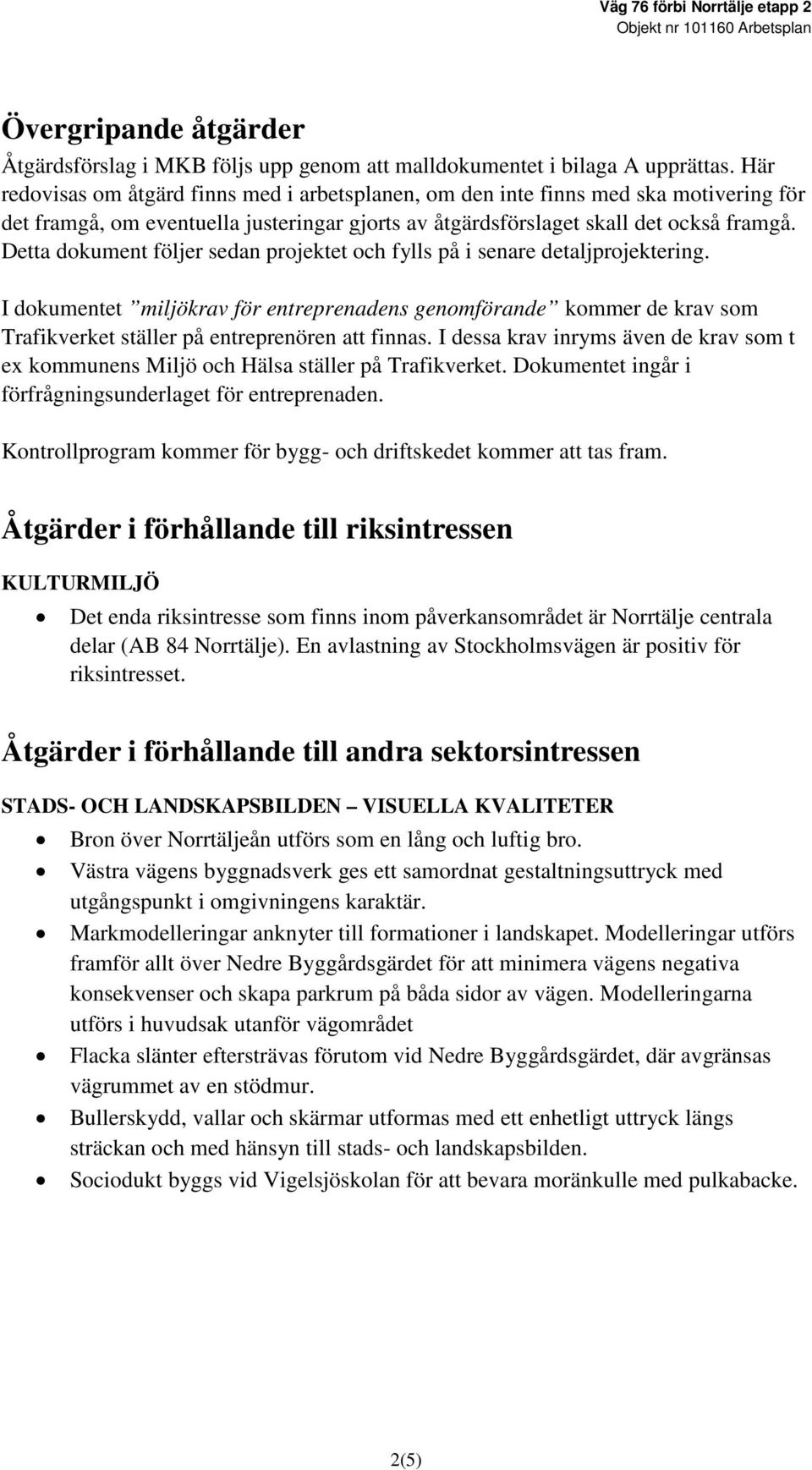

4 Övergripande åtgärder Åtgärdsförslag i MKB följs upp genom att malldokumentet i bilaga A upprättas. Här redovisas om åtgärd finns med i arbetsplanen, om den inte finns med ska motivering för det framgå, om eventuella justeringar gjorts av åtgärdsförslaget skall det också framgå. Detta dokument följer sedan projektet och fylls på i senare detaljprojektering. I dokumentet miljökrav för entreprenadens genomförande kommer de krav som Trafikverket ställer på entreprenören att finnas. I dessa krav inryms även de krav som t ex kommunens Miljö och Hälsa ställer på Trafikverket. Dokumentet ingår i förfrågningsunderlaget för entreprenaden. Kontrollprogram kommer för bygg- och driftskedet kommer att tas fram. Åtgärder i förhållande till riksintressen KULTURMILJÖ Det enda riksintresse som finns inom påverkansområdet är Norrtälje centrala delar (AB 84 Norrtälje). En avlastning av Stockholmsvägen är positiv för riksintresset. Åtgärder i förhållande till andra sektorsintressen STADS- OCH LANDSKAPSBILDEN VISUELLA KVALITETER Bron över Norrtäljeån utförs som en lång och luftig bro. Västra vägens byggnadsverk ges ett samordnat gestaltningsuttryck med utgångspunkt i omgivningens karaktär. Markmodelleringar anknyter till formationer i landskapet. Modelleringar utförs framför allt över Nedre Byggårdsgärdet för att minimera vägens negativa konsekvenser och skapa parkrum på båda sidor av vägen. Modelleringarna utförs i huvudsak utanför vägområdet Flacka slänter eftersträvas förutom vid Nedre Byggårdsgärdet, där avgränsas vägrummet av en stödmur. Bullerskydd, vallar och skärmar utformas med ett enhetligt uttryck längs sträckan och med hänsyn till stads- och landskapsbilden. Sociodukt byggs vid Vigelsjöskolan för att bevara moränkulle med pulkabacke. 2(5)

5 NATUR-, VATTEN-, KULTUR- OCH FRILUFTSOMRÅDEN SAMT STRANDSKYDD Natur och vatten Miljökvalitetsnormerna för Norrtäljeån som ytvattenförekomst ska klaras. Entreprenören har krav på sig att under byggtiden säkerställa att ån inte påverkas eller grumlas eller att förorenat vatten kommer ner i ån vilket kan störa bl a fiskar under lektiden och/eller förorena botten. Under bygg- och drifttiden kommer inte kallvattenkällan (salamanderdammen) påverkas negativt. Vägdagvatten renas så att inget förorenat vatten når Norrtäljeån eller Ludden. Gräsklädda diken anläggs längs vägen som fördröjer och renar vägdagvattnet. Två nya dammar anläggs; en vid Ludden och en strax söder om Norrtäljeån. Dammen söder om ån ersätter den damm som tas bort p.g.a. vägen och förses med oljefälla i form av fördamm. 1 Den befintliga dammen norr om ån på vägens västra sida utökas 2. Bron över Norrtäljeån tätas och förses med ränna. Översilningsytan, vid den befintliga dammen norr om ån på vägens östra sida, anpassas till vägen 3. Katastrofskydd byggs vid den enskilda vägen i Vingelebacke för att kunna ta hand om utsläpp vid en farligtgodsolycka. Kultur Berörda fornlämningar kommer att förundersökas och slutundersökas i den omfattning som Länsstyrelsen kräver. Friluftsliv och barriäreffekter 4 Gång- och cykelpassage strax norr om Esplanadens koppling till väg 76 Västra vägen. Gång- och cykelpassager på båda sidor om Norrtäljeån (Här kan även utter och andra djur passera under väg 76 Västra vägen). Gång- och cykelpassage över sociodukten vid Vigelsjöskolan. Gång- och cykelbro över väg 76 Västra vägen vid Väster Knutby. Port för lokalväg (enskild väg) under väg 76 Västra vägen vid Vingelebacke. Gång- och cykelport under Vätövägen. 1 Norrtälje kommun 2 Norrtälje kommun 3 Norrtälje kommun 4 Norrtälje kommun 3(5)

6 NÄRMILJÖ FÖR BOENDE BULLER OCH VIBRATIONER Buller Riktade åtgärder, t.ex. fönsteråtgärder och skärm vid uteplats, på fastigheterna Vinkeln 5 och 6 på Lännagatan. Bullerskydd (stödmur och bullerplank samt inglasad balkong) längs väg 76 Västra vägens östra sida över Nedre Byggårdsgärdet. Bullerskydd (stödmur) längs väg 76 Västra vägens västra sida över Nedre Byggårdsgärdet. Bullerskydd (bullerplank) längs väg 76 Västra vägens östra sida i Väster Knutby. Bullervall i naturreservatet på vägens västra sida, från Vätövägen fram till föreslagen vall/skärm i Vingelebacke. Bullerskydd (bullervall och bullerplank) längs väg 76 Västra vägens västra sida i Vingelebacke. Bullerskydd (bullerplank) längs väg 76 Västra vägens östra sida i södra Vingelebacke. Vibrationer Förstärkning för väg och bro över Nedre Bryggårdsgärdet. RISK OCH SÄKERHET Avstängningsbar ventilation för byggnad inom Campusområdet. Avstängningsbar ventilation för tvätteriet på Esplanaden väster om väg 76 Västra vägen. Avstängningsbar ventilation för husen närmast väg 76 Västra vägen i Sandkilen. Skyddsvall mellan socioduktens mynning och Vigelsjöskolan. Avstängningsbar ventilation i skolbyggnaden. Avstängningsbar ventilation och förstärkta fönster till bostäderna närmast väg 76 Västra vägen i Vingelebacke. Alternativt utformas bullerskärmen i området så att den även fungerar som ett skyddsplank. Avstängningsbar ventilation på ytterligare fastigheter nära väg 76 Västra vägen. Avstängningsbar ventilation och förstärkta fönster på bostäderna på Lännagatan/Esplanaden närmast väg 76 Västra vägen. Räddningstjänsten tar fram beredskapsplan som behandlar brunnarna vid Vingelebacke. Beredskapsplanen bör också behandla eventuella kommande saneringsinsatser. 4(5)

7 MILJÖKVALITETSNORMER; LUFTKVALITET UTOMHUSNIVÅER Inga särskilda åtgärder ingår i arbetsplanen för att minska utsläppen av luftföroreningar eller motverka höga luftföroreningshalter. Arbetsplanen riskerar inte att resultera i överskridanden av miljökvalitetsnormerna för luft, utöver marknära ozon som överskrids redan idag. Ozonhalten är inte beroende på om väg 76 byggs ut eller inte samt att konsekvensen av utbyggnaden bedöms som liten. MASSHANTERING OCH FÖRORENAD MARK Krav på hur entreprenören ska arbeta för att minimera risk för utsläpp till mark, vatten och luft sammanställs i ett dokument miljökrav för entreprenadens genomförande. Detta dokument är en kontraktshandling som entreprenören förbinder sig att följa i och med påskrivet avtal/kontrakt. Åtgärder rörande uppföljning och efterkontroll Kontroller av vattenkvaliteten i Norrtäljeån och sjön Ludden i anslutning till byggskedet. Enskilda brunnar (som kan komma att påverkas av vägbygget) ska kontrolleras före, under och efter vägbygget. Vidta åtgärder för att begränsa störningarna under byggtiden (t.ex. reducera störningar från tunga fordon på befintligt vägnät och störningar från redovisade etableringsområden). Ta fram kontrollprogram för bygg- och driftskede som ska fastställas av tillsynsmyndigheten före byggstart. 5(5)

8 BILAGA A Väg 76 förbi Norrtälje etapp 2 MALL/CHECKLISTA Upphovsman Dokumentdatum Beteckning [Upphovsman] [Datum] [Beteckning] Projektnamn Projektnummer Vägnummer [Projektnamn] [Projektnummer] [Vägnummer] Skede Arbetsplan Åtgärdsförteckning i arbetsplanens miljökonsekvensbeskrivning Miljökonsekvensbeskrivning Arbetsplan Bygghandling Produktion Hänvisning Konsekvens Åtgärdsförslag val av åtgärd projektering av vald åtgärd kontroll och uppföljning under och efter färdigställandet I denna kolumn anges sidnr, avsnittsnr o.dyl. för enkel återföring till mkb:n. I denna kolumn anges en kortfattad beskrivning av konsekvensen, gärna med något eller några få ord t.ex. Bullerstörning. I denna kolumn anges en kortfattad beskrivning av de åtgärdersförslag som anges i mkb:n. Observera att samtliga åtgärdsförslag skall återges! I denna kolumn indikeras vald åtgärd med löpnummer, sektionsangivelse i enlighet med planritning eller i vissa fall sidhänvisning till arbetsplanens beskrivning. (T.ex. Se sektion km 1/235 ). I vissa fall kan förtydligande krävas. Åtgärd som ej valts markeras särskild med t.ex. Genomförs ej. Denna kolumn lämnas i regel tom tills dess att bygghandling upprättas. Då anges lämpligtvis kod i TBv och eventuell hänvisning till ritningsnr etc. I denna kolumn anges uppföljning som skall genomföras. Uppföljning efter färdigställandet ange slutdatum och projektledare (om annan än den nuvarande), hänvisa till handling. Kolumnen kan användas redan då arbetsplan/bygghandling upprättas för att klarlägga och säkra redan kända uppföljningsprogram.
