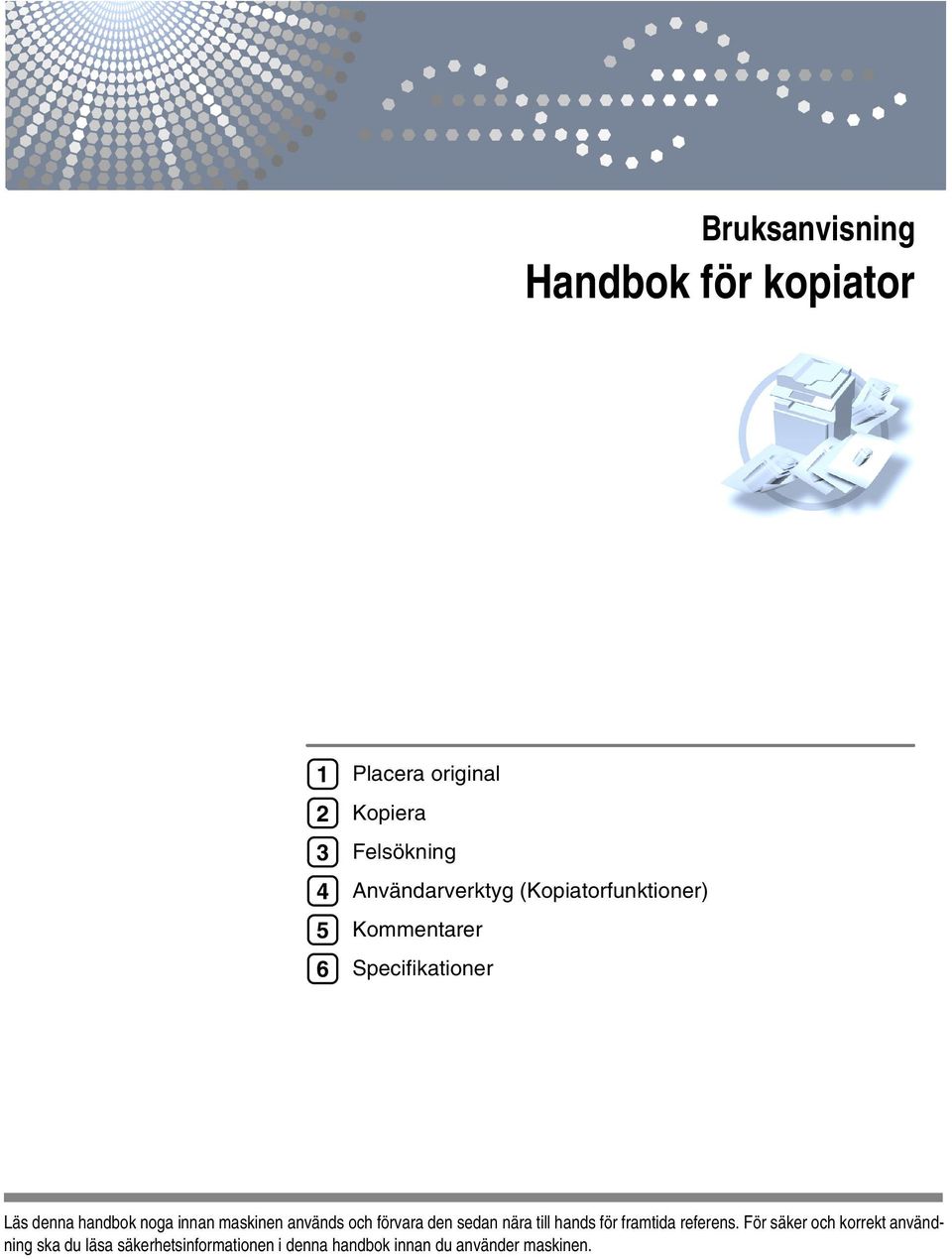

1 Bruksanvisning Handbok för kopiator Placera original Kopiera Felsökning Användarverktyg (Kopiatorfunktioner) Kommentarer Specifikationer Läs denna handbok noga innan maskinen används och förvara den sedan nära till hands för framtida referens. För säker och korrekt användning ska du läsa säkerhetsinformationen i denna handbok innan du använder maskinen.

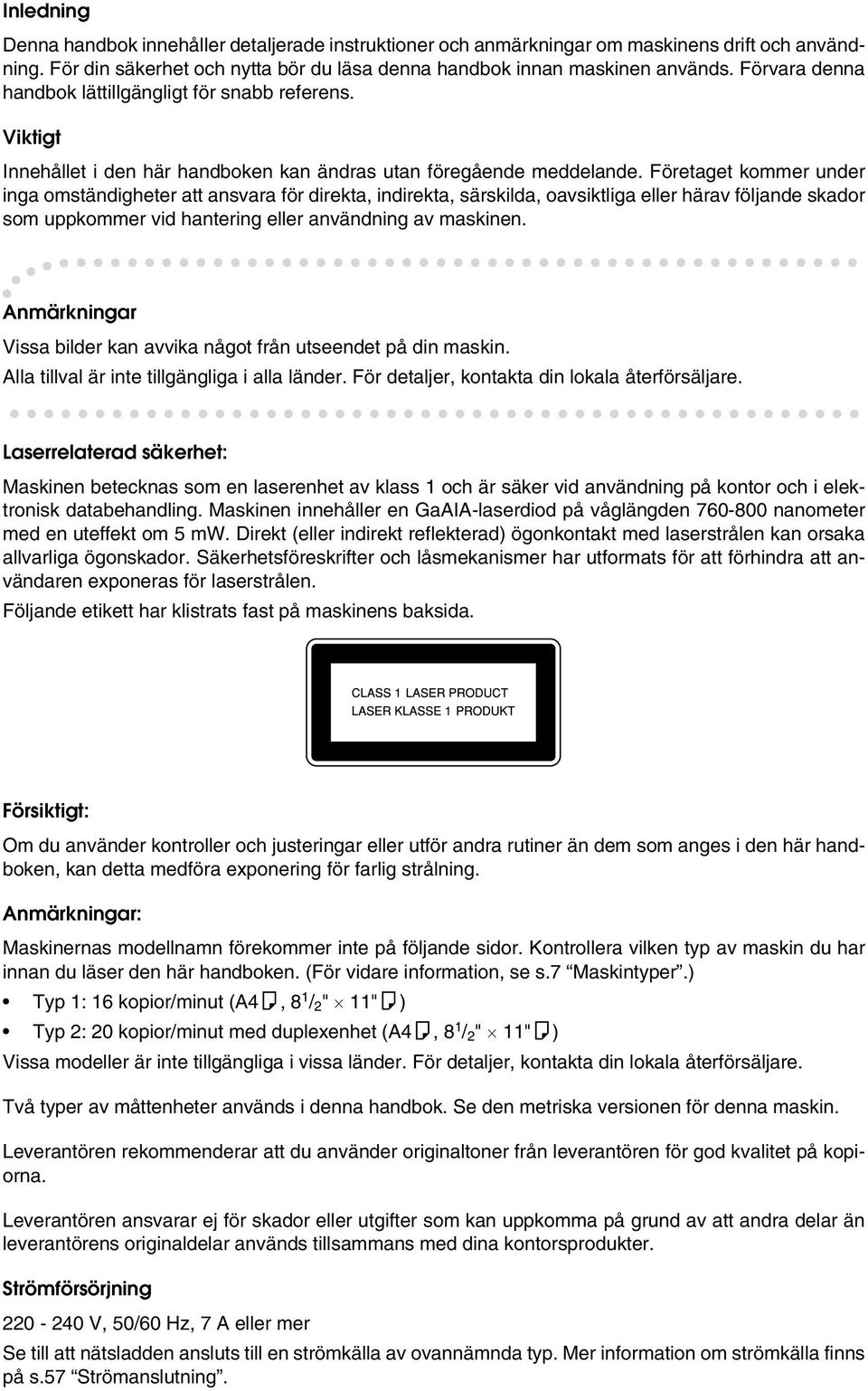

2 Inledning Denna handbok innehåller detaljerade instruktioner och anmärkningar om maskinens drift och användning. För din säkerhet och nytta bör du läsa denna handbok innan maskinen används. Förvara denna handbok lättillgängligt för snabb referens. Viktigt Innehållet i den här handboken kan ändras utan föregående meddelande. Företaget kommer under inga omständigheter att ansvara för direkta, indirekta, särskilda, oavsiktliga eller härav följande skador som uppkommer vid hantering eller användning av maskinen. Anmärkningar Vissa bilder kan avvika något från utseendet på din maskin. Alla tillval är inte tillgängliga i alla länder. För detaljer, kontakta din lokala återförsäljare. Laserrelaterad säkerhet: Maskinen betecknas som en laserenhet av klass 1 och är säker vid användning på kontor och i elektronisk databehandling. Maskinen innehåller en GaAIA-laserdiod på våglängden nanometer med en uteffekt om 5 mw. Direkt (eller indirekt reflekterad) ögonkontakt med laserstrålen kan orsaka allvarliga ögonskador. Säkerhetsföreskrifter och låsmekanismer har utformats för att förhindra att användaren exponeras för laserstrålen. Följande etikett har klistrats fast på maskinens baksida. Försiktigt: Om du använder kontroller och justeringar eller utför andra rutiner än dem som anges i den här handboken, kan detta medföra exponering för farlig strålning. Anmärkningar: Maskinernas modellnamn förekommer inte på följande sidor. Kontrollera vilken typ av maskin du har innan du läser den här handboken. (För vidare information, se s.7 Maskintyper.) Typ 1: 16 kopior/minut (A4K, 8 1 / 2 " 11"K) Typ 2: 20 kopior/minut med duplexenhet (A4K, 8 1 / 2 " 11"K) Vissa modeller är inte tillgängliga i vissa länder. För detaljer, kontakta din lokala återförsäljare. Två typer av måttenheter används i denna handbok. Se den metriska versionen för denna maskin. Leverantören rekommenderar att du använder originaltoner från leverantören för god kvalitet på kopiorna. Leverantören ansvarar ej för skador eller utgifter som kan uppkomma på grund av att andra delar än leverantörens originaldelar används tillsammans med dina kontorsprodukter. Strömförsörjning V, 50/60 Hz, 7 A eller mer Se till att nätsladden ansluts till en strömkälla av ovannämnda typ. Mer information om strömkälla finns på s.57 Strömanslutning.

3 Maskinens handböcker Följande handböcker beskriver maskinens användning. Se lämpliga delar i handboken angående särskilda funktioner. Handböckerna som medföljer är specifika för maskintypen. Adobe Acrobat Reader krävs för att visa handböckerna som pdf-filer. Handbok för allmänna inställningar Innehåller en översikt över maskinen och beskriver systeminställningar (papperskassetter, huvudoperatörsverktyg etc.) och felsökning. Handbok för nätverk Beskriver rutiner för konfiguration av maskinen och datorerna i en nätverksmiljö. Handbok för Kopiator (denna handbok) Beskriver rutiner, funktioner och felsökning för maskinens kopiatorfunktion. Handbok för skrivare/skanner Beskriver systeminställningar, funktioner, felsökning och rutiner för maskinens skrivar- och skannerfunktion. i

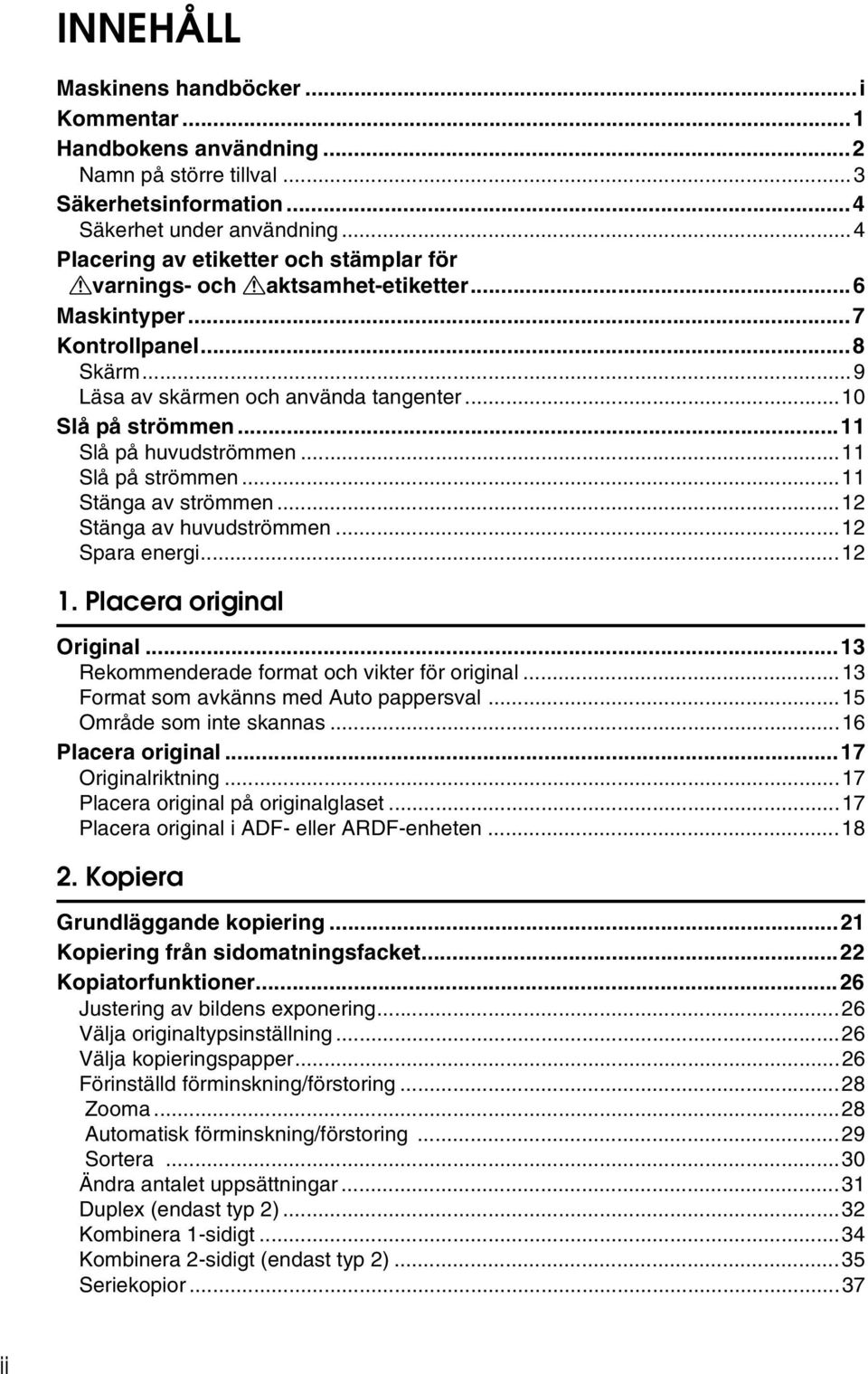

4 INNEHÅLL Maskinens handböcker...i Kommentar...1 Handbokens användning...2 Namn på större tillval...3 Säkerhetsinformation...4 Säkerhet under användning...4 Placering av etiketter och stämplar för Rvarnings- och Raktsamhet-etiketter...6 Maskintyper...7 Kontrollpanel...8 Skärm...9 Läsa av skärmen och använda tangenter...10 Slå på strömmen...11 Slå på huvudströmmen...11 Slå på strömmen...11 Stänga av strömmen...12 Stänga av huvudströmmen...12 Spara energi Placera original Original...13 Rekommenderade format och vikter för original...13 Format som avkänns med Auto pappersval...15 Område som inte skannas...16 Placera original...17 Originalriktning...17 Placera original på originalglaset...17 Placera original i ADF- eller ARDF-enheten Kopiera Grundläggande kopiering...21 Kopiering från sidomatningsfacket...22 Kopiatorfunktioner...26 Justering av bildens exponering...26 Välja originaltypsinställning...26 Välja kopieringspapper...26 Förinställd förminskning/förstoring...28 Zooma...28 Automatisk förminskning/förstoring...29 Sortera...30 Ändra antalet uppsättningar...31 Duplex (endast typ 2)...32 Kombinera 1-sidigt...34 Kombinera 2-sidigt (endast typ 2)...35 Seriekopior...37 ii

5 3. Felsökning Om maskinen inte fungerar som du vill...39 När ett meddelande visas...39 Om du inte kan göra tydliga kopior...40 Du kan inte göra kopior som du vill...41 När minnet är fullt...42 B Fylla på papper...43 Fylla på papper...43 Papper med bestämd riktning eller 2-sidigt papper...44 D Fylla på toner...46 Hantera toner...46 Tonerförvaring...46 Förbrukad toner...46 Ta bort toner...47 Sätta in toner Användarverktyg (Kopiatorfunktioner) Öppna användarverktyg (Kopiatorfunktioner)...49 Ändra standardinställningar...49 Avsluta Användarverktyg...50 Inställningar som du kan ändra med Användarverktyg...51 Autpprsv/Auto frm/förs-prio...51 Automatiskt kassettbyte...51 Originaltypsinställning...51 Duplexläge, prioritet...52 Riktning...52 Max antal uppsättningar...52 Originalräknare...52 Reproduktionsgrad...52 Förinst. frm/förs-prio...53 Duplexmarginal...53 Rotationssortera...53 Rotationssortera:Auto forts Brevhuvudsinställning Kommentarer Vad du bör och inte bör göra...55 Placering av maskinen...56 Maskinmiljö...56 Flytta...57 Strömanslutning...57 Åtkomst till maskinen...58 Underhålla maskinen...59 Rengöra originalglaset...59 Rengöra originalglasets lock...59 Rengöra ADF- eller ARDF-enheten...59 iii

6 6. Specifikationer Kombinationsdiagram...61 Övrig information...62 INDEX iv

7 Kommentar Viktigt Du får inte kopiera eller skriva ut föremål som enligt lag inte får reproduceras. Kopiering eller utskrift av följande föremål är vanligen förbjudet enligt lag: sedlar, myndighetsstämplar, obligationer, aktiecertifikat, postväxlar, checkar, pass och körkort. Föregående lista är endast avsedd som vägledning och är inte fullständig. Vi tar inget ansvar för att den skulle vara komplett eller korrekt. Kontakta din juridiska rådgivare om du har frågor gällande legaliteten kring kopiering eller utskrift av vissa föremål. Kommentarer till användare med trådlöst nätverksgränssnitt (tillval) Kommentarer till användare i EEA-länder Denna produkt uppfyller kraven och villkoren för direktiv 1999/5/EC för det europeiska parlamentet från rådssamlingen den 9 mars 1999 om radioutrustning och telekommunikationsutrustning och det ömsesidiga erkännandet av deras överensstämmande. CE-deklarationen om överensstämmande finns på följande webbadress: Produkten är endast avsedd för användning inom EEA och andra godkända länder. Användning utomhus är förbjudet i Belgien, Frankrike, Tyskland, Italien och Nederländerna. 1

8 Handbokens användning Symboler I handboken används följande symboler: R VARNING: Den här symbolen anger en potentiellt farlig situation som kan resultera i dödsfall eller allvarliga skador om du använder maskinen utan att följa instruktionerna under symbolen. Läs anvisningarna som beskrivs i avsnittet om säkerhetsinformation. R FÖRSIKTIGT: Den här symbolen anger en potentiellt farlig situation som kan resultera i mindre eller allvarliga skador eller egendomsskador som inte inbegriper personskador om du använder maskinen utan att följa instruktionerna under symbolen. Läs anvisningarna som beskrivs i avsnittet om säkerhetsinformation. * Uppgifterna ovan är för din säkerhet. Viktigt Om den här instruktionen inte följs, kan papper matas fel, original skadas eller data förloras. Se till att du läser detta. Förberedelse Den här symbolen anger information eller förberedelser för användning. Denna symbol indikerar vissa varningar avseende hanteringen, alternativt åtgärder som ska vidtas i händelse av fel. Begränsning Denna symbol anger numeriska gränser, funktioner som inte kan användas tillsammans eller tillstånd då en viss funktion inte kan användas. Referens Denna symbol anger en hänvisning. [ ] Knappar på maskinens skärm. { } Tangenter inbyggda i maskinens kontrollpanel. 2

9 Namn på större tillval I den här handboken betecknas större tillval på följande sätt: Automatisk dokumentmatare ADF Automatisk dokumentmatare som klarar att skanna båda sidor av ett ark ARDF 3

10 Säkerhetsinformation Vid användning av denna maskin ska följande säkerhetsföreskrifter alltid följas. Säkerhet under användning I denna handbok används följande viktiga symboler: R VARNING: Anger en potentiellt farlig situation som, om anvisningarna inte följs, kan leda till dödsfall eller allvarliga personskador. R FÖRSIKTIGT: Anger en potentiellt farlig situation som, om anvisningarna inte följs, kan leda till mindre skador eller skada på egendom. R VARNING: Koppla bort nätkabeln (genom att dra i kontakten, inte i kabeln) om nätkabeln eller kontakten blir sliten eller på annat sätt skadad. Undvik farliga elektriska stötar eller exponering för laserstrålning genom att aldrig ta bort andra höljen eller skruvar än de som anges i denna handbok. Stäng av strömmen och koppla bort nätkabeln (genom att dra i kontakten, inte i kabeln) om något av följande inträffar: Du spiller något i maskinen. Du misstänker att maskinen behöver service eller repareras. Maskinens yttre hölje har skadats. Bränn inte upp utspilld eller förbrukad toner. Tonerpulver kan antändas om det utsätts för öppen låga. Det går bra att lämna in toner hos våra auktoriserade återförsäljare. Kasta bort förbrukade tonerflaskor i enlighet med lokala förordningar. Anslut bara apparaten till den strömkälla som beskrivs på insidan av denna handboks omslag. Anslut nätkabeln direkt till ett eluttag utan att använda förlängningssladdar. Var försiktigt så att du inte skadar, bryter av eller på annat sätt förändrar nätkabeln. Ställ aldrig tunga föremål på den. Du bör inte dra hårt i den eller böja den mer än nödvändigt. I annat fall finns risk för elektriska stötar eller brand. 4

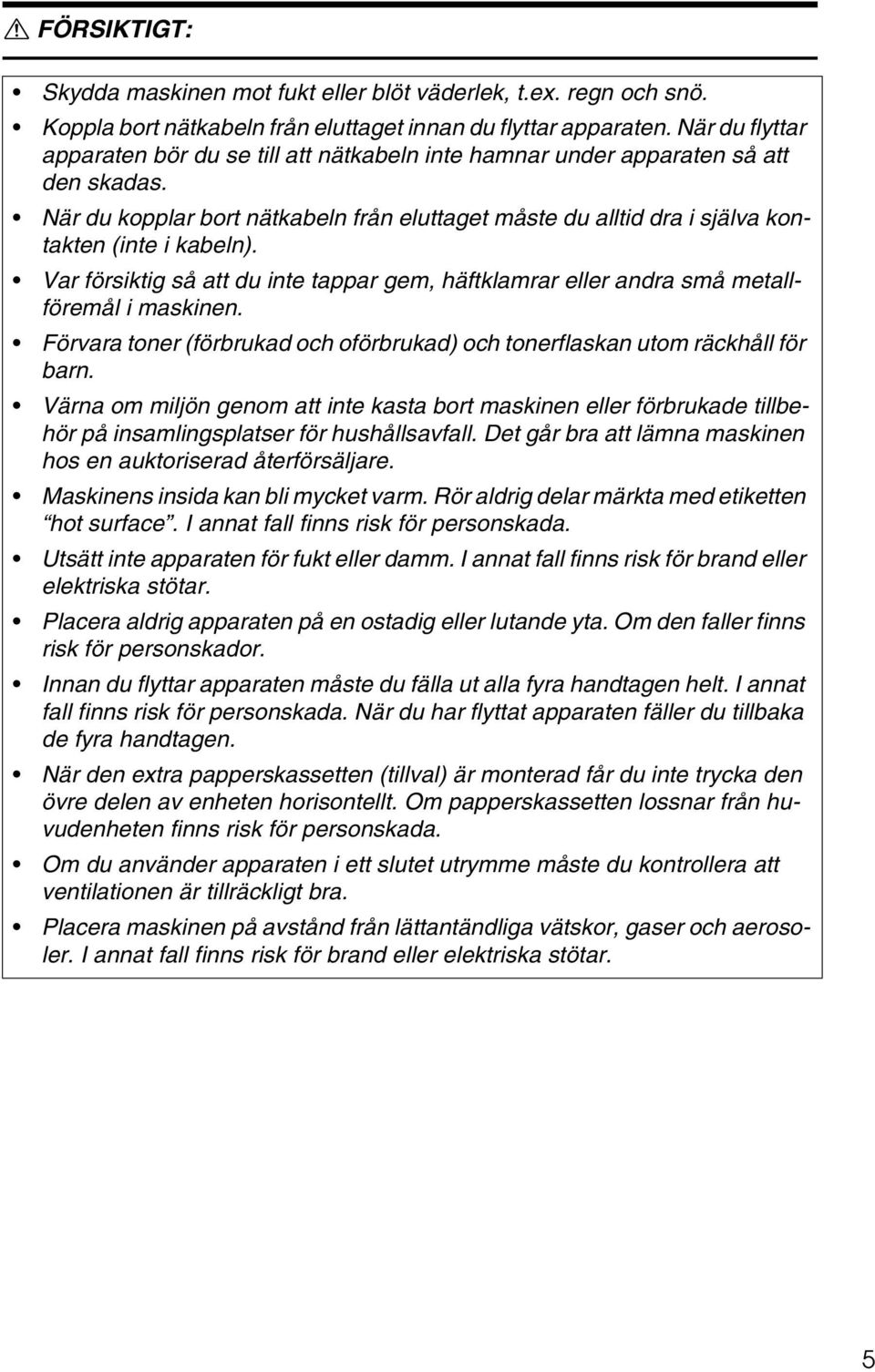

11 R FÖRSIKTIGT: Skydda maskinen mot fukt eller blöt väderlek, t.ex. regn och snö. Koppla bort nätkabeln från eluttaget innan du flyttar apparaten. När du flyttar apparaten bör du se till att nätkabeln inte hamnar under apparaten så att den skadas. När du kopplar bort nätkabeln från eluttaget måste du alltid dra i själva kontakten (inte i kabeln). Var försiktig så att du inte tappar gem, häftklamrar eller andra små metallföremål i maskinen. Förvara toner (förbrukad och oförbrukad) och tonerflaskan utom räckhåll för barn. Värna om miljön genom att inte kasta bort maskinen eller förbrukade tillbehör på insamlingsplatser för hushållsavfall. Det går bra att lämna maskinen hos en auktoriserad återförsäljare. Maskinens insida kan bli mycket varm. Rör aldrig delar märkta med etiketten hot surface. I annat fall finns risk för personskada. Utsätt inte apparaten för fukt eller damm. I annat fall finns risk för brand eller elektriska stötar. Placera aldrig apparaten på en ostadig eller lutande yta. Om den faller finns risk för personskador. Innan du flyttar apparaten måste du fälla ut alla fyra handtagen helt. I annat fall finns risk för personskada. När du har flyttat apparaten fäller du tillbaka de fyra handtagen. När den extra papperskassetten (tillval) är monterad får du inte trycka den övre delen av enheten horisontellt. Om papperskassetten lossnar från huvudenheten finns risk för personskada. Om du använder apparaten i ett slutet utrymme måste du kontrollera att ventilationen är tillräckligt bra. Placera maskinen på avstånd från lättantändliga vätskor, gaser och aerosoler. I annat fall finns risk för brand eller elektriska stötar. 5

12 Placering av etiketter och stämplar för Rvarnings- och Raktsamhet-etiketter Den här maskinen har etiketter för Rvarning och Raktsamhet på de platser som anges nedan. För säkerhets skull bör du följa anvisningarna och hantera maskinen på angivet sätt. APE023S 6

13 Maskintyper Den här maskinen finns i två modeller vars kopieringshastigheter är olika. På omslagets insida i denna handbok ser du vilken modell du har. Typ 1 Typ 2 Kopieringshastighet 16 kopior/minut (A4K, 8 1 / 2 " 11"K) 20 kopior/minut (A4K, 8 1 / 2 " 11"K) Duplexenhet : Kan inte användas med den här typen. : Kan inte användas med den här typen. 7

14 Kontrollpanel Dessa illustrationer visar typ 2. APE012S 1. {Kopia}-tangenten Tryck på den här knappen för att aktivera kopiatorfunktionen. 2. Indikatorer Visa felmeddelanden och maskinens status. h: Felindikator Se Handbok för allmänna inställningar. D: Fyll på toner-indikator Se s.46 D Fylla på toner. B: Fyll på papper-indikator Se s.43 B Fylla på papper. 3. Skärm Visar driftsstatus och meddelanden. 4. Valtangenter Motsvarar alternativ på skärmen. Tryck här för att välja motsvarande alternativ. 5. Bläddringstangenter Tryck för att välja ett alternativ. {U}: bläddra uppåt {T}: bläddra nedåt {V}: bläddra åt höger {W}: bläddra åt vänster Referens Se s.10 Läsa av skärmen och använda tangenter. 6. {Användarverktyg/Räknare}-tangent Tryck här för att ändra standardparametrar eller driftsparametrar enligt önskemål. 7. {Nollställning}-tangent Tryck här för att nollställa de aktuella inställningarna. 8. {Radera/Stopp}-tangent Radera: nollställer ett inmatat numeriskt värde. Stopp: avbryter kopieringen. 9. Strömindikator Lyser när strömbrytaren är påslagen. Referens s.11 Slå på strömmen 10. Strömbrytare (På-indikator) Tryck här för att slå på strömmen. På-indikatorn lyser. Om du vill stänga av strömmen trycker du en gång till. Denna tangent är inaktiverad under skanning och vid inställning av standardinställningar. Referens s.11 Slå på strömmen 8

15 11. {Duplex}-tangenten (endast typ 2) Skapar tvåsidiga kopior. Referens Se s.32 Duplex (endast typ 2). 12. {Kombinera/Serie}-tangenten Tryck här för att skapa kombinerade kopior eller seriekopior. Referens s.34 Kombinera 1-sidigt s.35 Kombinera 2-sidigt (endast typ 2) s.37 Seriekopior 13. {Sortering}-tangenten Sorterar kopior automatiskt. 14. {Ljusare} och {Mörkare} Tryck här för att ändra inställningar för bildtäthet. Välj bildtätheten i fem steg, Ljusare till Mörkare. 15. {Escape}-tangent Tryck här för att avbryta en åtgärd eller återgå till föregående skärm. 16. {Originaltyp}-tangent Tryck här för att välja den originaltyp som registrerats med [Originaltyp 1 (Text)] eller [Originaltyp 2 (Foto)]. När originaltypen väljs tänds motsvarande indikator. 17. {OK}-tangent Tryck här för att ställa in ett markerat alternativ eller ett angivet numeriskt värde. 18. Siffertangenter Tryck här för att ange numeriska värden. 19. {Starta}-tangent Tryck här för att starta skanning eller sändning. Skärm I det här avsnittet beskrivs hur du läser av skärmen och använder valtangenten på startskärmen för kopiering. När maskinen startas visas skärmen för kopiering som standard. Startskärmen för kopiering AAX024S 4 SV AAI024S 1. Driftsstatus eller meddelanden 2. Här visas meddelanden och den valda kassetten. Valda alternativ visas inom hakparenteser. 3. Antal inställda kopior. 4. Förminsknings-/Förstoringsgradfunktion för anpassade förstoringsgrader. 9

16 Läsa av skärmen och använda tangenter I det här avsnittet beskrivs hur du läser av skärmen och använder valtangenten för den första kopieringsskärmen. När maskinen startas visas skärmen för kopiering som standard. SV APE010S 1. Valtangenter Motsvarar alternativen längst ned på skärmen. Exempel: startskärmen för kopiering När anvisningen tryck på [100 %] visas i denna handbok trycker du på den vänstra valtangenten. När anvisningen tryck på [Frm/Frst] visas i denna handbok trycker du på den mellersta valtangenten. När anvisningen tryck på [Autfm/fs] visas i denna handbok trycker du på den högra valtangenten. 2. {Escape}-tangenten Tryck här för att avbryta en åtgärd eller återgå till föregående skärm. 3. {OK}-tangent Tryck här för att ställa in ett markerat alternativ eller ett angivet numeriskt värde. 4. Bläddringstangenter Tryck här för att flytta markören i resp. riktning ett steg åt gången. När tangenten {U},{T},{V}, eller {W} visas i handboken trycker du bläddringstangenten i samma riktning. 10

17 Slå på strömmen Maskinen har två strömbrytare. Strömbrytare (till höger på kontrollpanelen) Tryck på den här knappen om du vill aktivera maskinen. När maskinen har värmts upp kan du använda den. Huvudströmbrytare (till vänster på maskinen) Om du stänger av strömbrytaren slocknar strömindikatorn till höger på kontrollpanelen. När detta inträffar stängs maskinen av helt. Viktigt Stäng aldrig av huvudströmbrytaren omedelbart efter att du slagit på den. Är den inte det kan minnet skadas vilket kan leda till felfunktion. Slå på strömmen A Tryck på strömbrytaren. På-indikatorn tänds. Maskinen går automatiskt in i energisparläge eller stängs av när den inte används på en stund. Se Handbok för allmänna inställningar. Slå på huvudströmmen A Kontrollera att nätkabeln är rätt ansluten till ett eluttag. B Slå på huvudströmbrytaren. Huvudströmindikatorn tänds. APE013S Om strömmen inte slås på när du trycker på strömbrytaren kontrollerar du att huvudströmbrytaren är påslagen. I annat fall slår du på den. AAI027S 11

18 Stänga av strömmen A Tryck på strömbrytaren. På-indikatorn släcks. I följande fall kan det hända att indikatorn inte släcks utan istället börjar blinka när du trycker på strömbrytaren: Vid kommunikation med extern utrustning. Stänga av huvudströmmen APE013S Viktigt Stäng inte av huvudströmbrytaren när På-indikatorn lyser eller blinkar. I annat fall kan minnet skadas. Kontrollera att mängden tillgängligt minne anges till 100 % på startskärmen för skanning innan du stänger av huvudströmbrytaren. Kontrollera att huvudströmbrytaren är avslagen innan du drar ut nätkabeln. I annat fall kan minnet skadas. A Kontrollera att På-indikatorn inte lyser. B Stäng av huvudströmbrytaren. Huvudströmindikatorn slocknar. Spara energi -Automatisk avstängning/lågeffekt Maskinen stängs av automatiskt när jobbet har slutförts efter en viss tidsperiod. Den här funktionen kallas Automatisk avstängning. Du kan ändra tidsfördröjningen. Se Handbok för allmänna inställningar. Timerfunktionen för automatisk avstängning fungerar inte i följande fall: När ett varningsmeddelande visas När servicemeddelandet visas När ett pappersstopp har uppstått När luckan är öppen När meddelandet Byt tonerpatron visas När toner fylls på När skärmbilden Användarverktyg visas När fast uppvärmning pågår När skrivaren eller andra funktioner är aktiva När åtgärder avbryts under utskrift När indikatorn för inkommande data lyser eller blinkar 12

19 1. Placera original Original Rekommenderade format och vikter för original Metrisk version Originalplacering Originalformat Originalvikt Exponeringsglas Upp till A3 -- ADF eller ARDF Tumversion Ensidiga original: A3L A5KL Dubbelsidiga original: *1 A3L A5KL g/m g/m 2 *1 Originalplacering Originalformat Originalvikt Exponeringsglas Upp till 11" 17" -- ADF eller ARDF Ensidiga original: 11" 17"L 5 1 / 2 " 8 1 / 2 "KL Dubbelsidiga original *1 : 11" 17"L 5 1 / 2 " 8 1 / 2 "KL lb lb. *1 *1 Tillvalet ARDF krävs. Ca 30 original kan placeras i ADF. Ca 50 original kan placeras i ARDF. 13

20 Placera original Ej kompatibla original för ADF eller ARDF 1 Om några av originalen nedan placeras i ADF- eller ARDF-enheten kan det orsaka pappersstopp eller skada originalen. Placera dessa original på originalglaset istället. Original andra än de som specificeras på s.13 Rekommenderade format och vikter för original Häftade eller sammanfogade original Perforerade eller trasiga original Rullade, vikta eller skrynkliga original Klistrade original Original med någon form av ytbehandling, t.ex. ritpapper, aluminiumfolie, karbonpapper eller ledande papper Original med perforerade linjer Original med indexmarkeringar, flikar eller andra utskjutande delar Klistriga original, t.ex. genomskinligt papper Tunna, väldigt böjliga original Tjocka original, t.ex. vykort Inbundna original, t.ex. böcker Genomskinliga original, t.ex. OH-film eller genomskinligt papper Originalet kan smutsas ned om det har markeringar med blyertspenna eller liknande. 14

21 Original Format som avkänns med Auto pappersval Metrisk version Format A3L B4 JIS *1 A4KL B5 JIS *1 B5 JIS *1 A5LK 8 1 / 2 " Originalplacering L L K 13"L Exponeringsglas ADF eller ARDF 1 : Format som avkänns : Format som inte avkänns *1 JIS: Japanese Industrial Standard Kontakta din servicerepresentant om du vill ställa in maskinen för automatiskt val av A5K. Tumversion Format 11" 17"L 8 1 / 2 " 14"L 8 1 / 2 " 13"L 8 1 / 2 " Originalplacering 11"KL : Format som avkänns : Format som inte avkänns Exponeringsglas 5 1 / 2 " 8 1 / 2 "KL Exponeringsglas ADF eller ARDF 15

22 Placera original ADF eller ARDF 1 När du kopierar original med anpassade format måste du specificera originalens format. Annars kanske inte bilden kopieras korrekt. Se s.19 Placera original med anpassade format. Format som är svåra att avkänna Det är svårt för maskinen att avkänna originalformaten nedan, därför bör pappersformatet väljas manuellt. Original med indexmarkeringar, flikar eller andra utskjutande delar Genomskinliga original, t.ex. OH-film eller genomskinligt papper Mörka original med mycket text eller illustrationer Original som delvis består av en rastrerad bild Original som har orastrerade bilder i kanterna Område som inte skannas Även om du placerar originalen i ADF- eller ARDF-enheten eller på originalglaset korrekt, kanske inte marginaler på 4 mm (0,2 ) kopieras på alla fyra sidorna. 16

23 Placera original Placera original Se till att du bara placerar original efter att korrigeringsvätska och bläck har torkat. Annars kan det bli märken på originalglaset som överförs på kopiorna. Referens Angående originalformat som kan placeras, se s.13 Original. Originalriktning Du kan ställa in riktningen för original på följande sätt. Denna funktion är användbar vid kopiering av trasiga eller stora original. Original ska riktas in mot det bakre vänstra hörnet. Däremot kan vissa kopieringsfunktioner ge olika resultat beroende på originalens riktning. Mer information finns i förklaringarna för varje funktion. Placera original på originalglaset A Lyft upp originalglasets lock, ADF- eller ARDF-enheten. Viktigt Tvinga inte upp originalglasets lock, ADF- eller ARDF-enheten. I så fall kan ADF- eller ARDFlocket öppnas eller skadas. Du måste lyfta upp originalglasets lock, ADF- eller ARDF-enheten mer än 30. Annars kanske inte originalformatet avkänns korrekt. B Placera originalet med texten nedåt på originalglaset. Det ska riktas in mot det bakre vänstra hörnet. 1 Original ADF eller ARDF Exponeringsglas AAI025S set11ee set23ee 1. Placeringsmarkering 2. Vänsterskala Börja med första sidan som ska kopieras. C Fäll ned originalglasets lock, ADFeller ARDF-enheten. 17

24 Placera original 1 Placera original i ADF- eller ARDF-enheten Du ska ange inställningar i följande lägen: När du placerar anpassade originalformat: s.19 Placera original med anpassade format Buntar med original ska inte staplas över nivåmarkeringen på sidoguiden i ADF- eller ARDFenheten. Den sista sidan ska ligga i botten. Placera inte några föremål på sensorerna och täck inte över dem med händerna. I annat fall kan fel storlek kännas av eller ett meddelande om pappersmatningsfel visas. Lägg inte heller något på luckan eftersom detta kan orsaka fel. ARDF ADF AAI036S 1. Sensor A Ställ in dokumentguiden efter originalets format. B Justera kanterna på originalet och placera det i ADF- eller ARDF-enheten med den sida som ska kopieras riktad uppåt. AAI026S 1. Gränsmarkering 2. Dokumentguide Släta ut eventuella veck på originalen innan de placeras i ADF- eller ARDF-enheten. Förhindra att flera ark dras in samtidigt genom att lufta originalen innan du placerar dem i ADF- eller ARDF-enheten. Placera originalen med raka kanter. 18

25 Placera original Placera original med anpassade format När original med anpassade format placeras i ADF- eller ARDF-enheten ska originalens format anges. Med den här funktionen kan du placera papper med den vertikala längden mm (4.2" 11.6") och den horisontala längden mm (5.1" 49.6"). A Välj papperskassetten med {U} eller {T} och tryck sedan på tangenten {#}. C Ange originalets horisontella storlek med siffertangenterna och tryck sedan på {OK}. Om du gör fel trycker du på {Radera/Stoppa} och anger sedan värdet på igen. D Ange originalets vertikala storlek med siffertangenterna och tryck sedan på {OK}. 1 B Välj [Anpassat format] med tangenten {U} eller {T} och tryck sedan på tangenten {OK}. När man valt [Auto avkänning] känns storleken på placerat original av automatiskt. Meddelandet Programmerad visas tillsammans med det inställda originalformatet. När de anpassade inställningarna för originalstorlek registreras visas överst på kopieringsskärmen. Tryck på tangenten {Nollställ} för att avbryta det format du ställt in. 19

26 Placera original 1 Placera original i standardformat A Välj papperskassetten med {U} eller {T} och tryck sedan på tangenten {#}. C Välj pappersformat med bläddringstangenterna och tryck sedan på {OK}. B Välj [Standardformat] med tangenten {U} eller {T} och tryck sedan på tangenten {OK}. Meddelandet Programmerad visas. När de ursprungliga inställningarna för originalformat registreras visas överst på kopieringsskärmen. När man valt [Auto avkänning] känns storleken på placerat original av automatiskt. Tryck på tangenten {Nollställ} för att avbryta det format du ställt in. 20

27 2. Kopiera Grundläggande kopiering A Om maskinen är inställd för användarkoder, anger du en kod (högst åtta siffror) med siffertangenterna och trycker sedan på {OK} eller {#}. Nu är maskinen klar för kopiering. Referens Mer information om användarkoder finns i Handbok för allmänna inställningar. B Kontrollera att "d Klar" visas på skärmen. Startskärmen för kopiering F Ange antalet kopior med siffertangenterna. Maximalt antal kopior 99. G Tryck på {Starta}. Kopieringen startas. Kopiorna matas ut med texten nedåt. -Användning Om någon annan funktion visas trycker du på {Kopia}-tangenten. C Kontrollera att alla inställningar har gjorts. Om så är fallet trycker du på {Nollställ}-tangenten och anger värdet igen. D Placera originalen. Referens s.17 Placera original E Gör nödvändiga inställningar. Så här växlar du mellan sidor och valfunktioner: Tryck på bläddringstangenten. Så här stannar du maskinen när du kopierar flera uppsättningar: Tryck på {Radera/Stopp}. Så här återställer du maskinen efter att du har kopierat: Tryck på tangenten {Nollställ}. Så här nollställer du ett inmatat värde: Tryck på {Radera/Stopp}. Referens Se förklaringarna för resp. funktion. 21

28 Kopiera Kopiering från sidomatningsfacket 2 Använd sidomatningsfacket för att kopiera på OH-film, tjockt papper, kuvert och kopieringspapper som inte kan placeras i papperskassetterna. Viktigt Papper som är längre än 433 mm kan skrynklas vilket innebär att det inte matas in utan istället orsakar pappersstopp. Om du inte använder kopieringspapper av standardformat eller om du använder specialpapper, ska du ange papperets vertikala och horisontala mått. Se s.19 Placera original med anpassade format. Formaten som du kan ange är följande: Det maximala antalet ark som du kan placera samtidigt beror på papperstypen. Det maximala antalet ark får inte överskrida den övre gränsen. A Öppna sidoinmatningsfacket. ZENY100E B Tryck spärren på pappersguiden uppåt. Metrisk version Tumversion Bredd: mm Horisontellt: mm Bredd: 3,55" 11,69" Horisontellt: 5,83" 23,62 Maskinen kan automatiskt avkänna följande format som kopieringspapper av standardformat: 1 Metrisk version Tumversion A3L, A4KL, A5KL, 8" 13"L 11" 17"L, 8 1 / 2 " 11"KL, 5 1 / 2 " 8 1 / 2 "L, 8 1 / 2 " 14"L 1. Pappersguidens spak ZENY110E Om du kopierar på OH-film eller papper som väger mer än 105 g/m 2 (ca 12,70 kg.) måste du ange papperstypen. Se s.24 Vid kopiering på specialpapper. 22

29 Kopiering från sidomatningsfacket C Sätt in papperet med kopieringssidan nedåt och justera sedan pappersguiden mot papperet. D Tryck ned frigöringsspaken på pappersguiden (steg B). Sidomatningsfacket väljs på skärmen Horisontell storlek 2. Vertikalt format 3. Förlängning 4. Pappersguider Om guiderna inte ställs in så att de ligger jämnt mot kopieringspapperet kan bilderna bli sneda eller så kan ett pappersstopp inträffa. Stapla inte papper över nivåmarkeringen. Det kan göra att bilderna blir sneda eller att ett pappersstopp inträffar. Fäll ut förlängningen för att stötta pappersformat som överstiger A4L, 8 1 / 2 " 11"L. Bläddra igenom papperet för att få luft mellan arken och undvika att flera ark matas samtidigt. 2 3 ZENY120E Om inte [Sidofack.] väljs på skärmen kan du välja [Sidofack.] med hjälp av {U} eller {T} och därefter trycka på tangenten {#}. E Välj pappersformat och typ. Vid kopiering på papper med vanligt format A Välj [Pappersformat] med {U} eller {T} och tryck sedan på {OK}. B Välj [Standardformat] med {U} eller {T} och tryck sedan på {OK}. 23

30 Kopiera C Välj pappersformat med bläddringstangenterna och tryck sedan på {OK}. C Ange originalets horisontella storlek med siffertangenterna och tryck sedan på {OK}. 2 Meddelandet Programmerad visas. Vid kopiering på papper med anpassat format Viktigt Du bör ange kopieringspapperets format för att undvika pappersstopp. A Välj [Pappersformat] med {U} eller {T} och tryck sedan på {OK}. Om du gör fel trycker du på {Radera/Stoppa} och anger sedan värdet på igen. D Ange originalets vertikala storlek med siffertangenterna och tryck sedan på {OK}. Meddelandet Programmerad visas. B Välj [Anpassat format] med {U} eller {T} och tryck sedan på {OK}. Vid kopiering på specialpapper A Välj [Papperstyp] med {U} eller {T} och tryck sedan på {OK}. 24

31 Kopiering från sidomatningsfacket B Välj pappersformat och tryck sedan på {OK}. D Tryck på {#}. Meddelandet Programmerad visas. E Välj [Papperstyp] med {U} eller {T} och tryck sedan på {OK}. 2 Vid kopiering på kuvert A Välj [Pappersformat] med {U} eller {T} och tryck sedan på {OK}. F Välj [Tjockt papper] med {U} eller {T} och tryck sedan på {OK}. B Välj [Standardformat] med {U} eller {T} och tryck sedan på {OK}. C Välj kuvertformat från [C6 envl] [C5 envl] [DL envl] och tryck sedan på tangenten {OK}. Meddelandet Programmerad visas. F Placera originalen och tryck sedan på {Starta}-tangenten. När du kopierar på OH-film, ta bort de kopierade arken ett i taget. Meddelandet Programmerad visas. 25

32 Kopiera Kopiatorfunktioner 2 Justering av bildens exponering Du kan justera kopians exponering till att motsvara originalen. Om du vill ha mörkare eller ljusare kopior justerar du exponeringen därefter. A Justera exponeringen genom att trycka på {Ljusare} eller {Mörkare}. A Tryck på {Originaltyp} och välj sedan originaltyp. APE015S Tryck på {Originaltyp} om du vill bläddra genom följande typer: Övre indikatorn lyser Nedre indikatorn lyser Text Foto APE014S Välja originaltypsinställning Välj en av följande två typer som motsvarar dina original: Text Välj detta alternativ när dina original enbart innehåller text (inga bilder). Foto Med det här alternativet kan du återge fina toner i fotografier och bilder. Referens s.51 Originaltypsinställning Välja kopieringspapper Det finns två sätt att välja kopieringspapper: Auto pappersval Maskinen väljer automatiskt lämpligt format på kopieringspapperet baserat på originalformatet och förstoringsgraden. Manuellt pappersval Välj den kassett som innehåller det papper som du vill kopiera till: en papperskassett eller sidomatningsfacket. Referens s.16 Format som är svåra att avkänna 26

33 Kopiatorfunktioner Om du anger att alla papperskassetter innehåller specialpapper kan du inte använda funktionen Auto pappersval. Auto pappersval A Kontrollera att [Auto pappersval] är valt. -Roterad kopia Om riktningen som du placerar originalen i (K eller L) är annorlunda än papperet som du kopierar på, roterar denna funktion originalbilden i 90 och passar in den på kopieringspapperet. Den här funktionen fungerar när [Auto pappersval] eller [Auto Förm/Förstor] är valt. Se s.26 Auto pappersval. 2 Manuellt pappersval A Välj papperskassetten eller sidomatningsfacket med {U} eller {T}. Den valda kassetten och pappersformatet visas. Du kan inte använda funktionen Roterad kopia vid förstoring på pappersformaten A3, B4 JIS eller 11" 17", 8 1 / 2 " 13", 8 1 / 2 " 14". I dessa fall, placera originalen i riktningen L. Originalformat och riktning Kopieringspappersformat och riktning Referens s.22 Kopiering från sidomatningsfacket Du kan inte rotera: A4, B5 JIS eller A5K GCROTA1E Vid förstoring till: B4 JIS, A3 GCROTA2E Du kan däremot rotera: A4, B5 JIS eller A5L GCROTA3E Vid förstoring till: B4 JIS, A3 GCROTA4E 27

34 Kopiera Förinställd förminskning/förstoring A Tryck [Frm/Frst]. Du kan välja en förinställd förminsknings-/förstoringsgrad vid kopiering. 2 B Tryck på [Förmins.] eller [Förstora]. Utgångspunkt Utgångspunkten för Förminskning/Förstoring är beroende av hur originalet skannades. När originalet placeras på originalglaset, blir det övre vänstra hörnet utgångspunkten. Vid placering i ADF- eller ARDF-enheten blir det nedre högra hörnet utgångspunkten. C Välj en grad med {U} eller {T} och tryck sedan på {OK}. Meddelandet Programmerad visas. D Placera originalen och tryck sedan på {Starta}-tangenten. Zooma Reproduktionsgraden kan ändras i steg om 1%. GCKA031e Utgångspunkt vid placering på originalglaset. 2. Utgångspunkt vid placering i ADF- eller ARDF-enheten. Referens Angående relaterade standardinställningar s.52 Reproduktionsgrad s.53 Förinst. frm/förs-prio Du kan även välja en förinställd grad som ligger nära den önskade graden med [Förmins.] eller [Förstora] och sedan justera graden med {U} eller {T}.

35 Kopiatorfunktioner A Tryck [Frm/Frst]. D Placera originalen och tryck sedan på {Starta}-tangenten. B Tryck [Zoom]. Automatisk förminskning/förstoring Du kan välja rätt reproduktionsgrad baserat på papperet och originalformaten som du valt. 2 C Skriv in graden. Välj graden med {U} och {T} A Justera graden med {U} eller {T}. Om du angett fel grad kan du justera den med {U} eller {T}. Om du vill ändra graden i steg om 10% håller du ned {U} eller {T}. B Tryck på {OK}. Meddelandet Programmerad visas. Skriva in graden med siffertangenterna A Skriv in önskad grad med siffertangenterna. B Tryck på {OK}. Meddelandet Programmerad visas. Du kan inte använda sidoinmatningsfacket tillsammans med denna funktion. När du använder Automatisk förminskning/förstoring, se följande tabell för tillgängliga originalformat och riktningar: Metrisk version Originalplacering Exponeringsglas ADF eller ARDF Originalformat och riktning A3L, B4 JISL, A4KL, B5 JISK, 8 1 / 2 " 13"L A3L, B4 JISL, A4KL, B5 JISKL, A5KL, 8 1 / 2 " 13"L 29

36 Kopiera 2 Tumversion Originalplacering Originalformat och riktning Exponeringsglas 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 11KL, 8 1 / 2 " 13"L ADF eller ARDF 11" 17"L, 8 1 / 2 " 14"L, 8 1 / 2 " 11"KL, 5 1 / 2 " 8 1 / 2 "KL Referens s.16 Format som är svåra att avkänna A Tryck [Autfm/fs]. Sortera Du kan skanna in original i minnet och automatiskt sortera kopiorna. Referens Angående relaterade standardinställningar s.51 Automatiskt kassettbyte s.53 Rotationssortera s.53 Rotationssortera:Auto forts. Sortera Kopiorna samlas som uppsättning i nummerordning. B Välj pappersfacket med {U} eller {T}. Rotationssortera Varannan kopieuppsättning roteras 90 KL och levereras till kopiefacket. C Placera originalen och tryck sedan på {Starta}-tangenten. Om du vill använda funktionen Rotationssortera väljer du [På] i [Rotationssortera] under [Kopiatorfunkt.] (Användarverktyg). Se s.53 Rotationssortera. Om du vill använda funktionen Rotationssortera krävs två papperskassetter med papper av samma format och typ, men i olika riktning (KL). Se Handbok för allmänna inställningar. 30

37 Kopiatorfunktioner A Tryck på {Sortering}. APE016S När du avbryter sorteringsfunktionen trycker du på {Sortering} och kontrollerar sedan att indikatorn för {Sortering} inte lyser. B Välj [Sortera] eller [Rotationssortera] och tryck sedan på {OK}. E Tryck på {Starta}. Om du placerar original på originalglaset trycker du på {#}- tangenten när alla original har skannats. Ändra antalet uppsättningar Du kan ändra antalet kopieuppsättningar under pågående kopiering. Den här funktionen kan endast användas när sorteringsfunktionen är aktiverad. A När Kopierar... visas trycker du på tangenten {Radera/Stopp}. B Tryck [Uppsättn]. 2 C Ange antalet kopieuppsättningar med siffertangenterna. C Skriv in antalet kopiauppsättningar med siffertangenterna och tryck sedan på [Fortsätt]. D Placera originalen. När du placerar original på originalglaset börjar du med den första sidan som ska kopieras. När du placerar original i ADFeller ARDF-enheten placerar du den första sidan överst. Kopieringen börjar igen. Antalet uppsättningar som du kan ange är beroende av när du trycker på tangenten {Radera/Stopp}. 31

38 Kopiera 2 Duplex (endast typ 2) Det finns två typer av duplex. 1-sidigt 2-sidigt Kopierar 2 ennkelsidiga ark på ett dubbelsidigt ark. Originalriktning och färdiga kopior Den färdiga kopian kommer att skilja sig från originalet beroende på i vilken riktning du placerar originalet (vertikalt K eller horisontalt L). 2-sidigt 2-sidigt (tillvalet ARDF krävs) Kopierar 1 dubbelsidigt ark på ett dubbelsidigt ark. *1 Tabellen visar bildernas riktning på fram- och baksidan av kopiorna, inte utmatningsriktningen. Du kan inte använda sidoinmatningsfacket tillsammans med denna funktion. Maximal pappersvikt som kan användas för duplexkopiering är g/m 2, lb. Du kan ändra marginalen. Se s.53 Duplexmarginal. 32

39 Kopiatorfunktioner A Tryck på {Duplex}. D När du väljer 2-sidig kopiering väljer du riktningen [Boktyp] eller [Blocktyp] med {U} eller {T} och trycker sedan på {OK}. 2 APE017S B Välj inställning för originalet och kopieringstyp med {U} eller {T} och tryck sedan på {OK}. C Välj riktning med {U} eller {T} och tryck sedan på {OK}. Du kan välja originalens och kopieringspapprets riktning när [Ange alltid] är angivet för [Riktning] under [Kopiatorfunkt.] (Användarverktyg). Se s.52 Riktning. Om det inte angavs fortsätter du med steg E. Om du vill ändra kopiornas riktning väljer du originalikonen för önskad riktning. Se s.32 Originalriktning och färdiga kopior. Meddelandet Programmerad visas. E Placera originalen. Vid placering av original på originalglaset A Placera originalet och tryck sedan på {Starta}-tangenten. Börja med första sidan som ska kopieras. B Placera nästa original och tryck sedan på {Starta}-tangenten. Vid placering av en bunt original i ADF- eller ARDF-enheten A Placera originalen och tryck sedan på {Starta}-tangenten. Placera den första sidan överst. 33

40 Kopiera Kombinera 1-sidigt Du kan kombinera flera sidor till ett ensidigt ark. 2-sidigt 2 sidor Kombinera 1 sida (tillvalet ARDF krävs) Kopierar 2 dubbelsidiga original på en sida av ett ark. 2 1-sidigt 2 sidor Kombinera 1 sida Kopierar 2 enkelsidiga original på en sida av ett ark. GCSHVYBJ GCSHVY7E Originalriktning och bildplacering med kombinera Vänsterbläddring R original 1-sidigt 4 sidor Kombinera 1 sida Kopierar 4 enkelsidiga original på en sida av ett ark. Öppen högst upp S original GCSHUY3E GCSHVY8J GCSHUY4E 2-sidigt 1 sida Kombinera 1 sida (tillvalet ARDF krävs) Kopierar 1 dubbelsidigt original på en sida av ett ark. GCSHVYOJ 34

41 Kopiatorfunktioner Placera original (i ADF- eller ARDFenheten) Original som läses från vänster till höger C Välj riktning med {U} eller {T} och tryck sedan på {OK} Original som läses uppifrån och nedåt Combine5 Du kan inte använda sidoinmatningsfacket tillsammans med denna funktion. A Tryck på {Kombinera/Serie}. B Välj kombineringsläge med {U} eller {T} och tryck sedan på {OK}. 1 3 Combine6 APE018S Du kan välja originalens och kopieringspapprets riktning när [Ange alltid] är angivet för [Riktning] under [Kopiatorfunkt.] (Användarverktyg). Se s.52 Riktning. Om det inte angavs fortsätter du med steg D. Om du vill ändra kopiornas riktning väljer du ikonen som motsvarar originalens riktning. Meddelandet Programmerad visas. D Placera originalen och tryck sedan på {Starta}-tangenten. Kombinera 2-sidigt (endast typ 2) Du kan kombinera olika sidor i original till ett ark med två sidor. 1-sidigt 4 sidor Kombinera 2 sidor Kopierar 4 enkelsidiga original till ett ark med två sidor per sida. 2 Referens s.32 Originalriktning och färdiga kopior GCSHVY9E 35

42 Kopiera 1-sidigt 8 sidor Kombinera 2 sidor Kopierar 8 enkelsidiga original till ett ark med fyra sidor per sida. A Tryck på {Kombinera/Serie}. 2 APE018S 1. Fram 2. Bak GCSHVYAE 2-sidigt 4 sidor Kombinera 2 sidor (tillvalet ARDF krävs) Kopierar 2 dubbelsidiga original till ett ark med två sidor per sida. B Välj kombineringsläge med {U} eller {T} och tryck sedan på {OK}. C Välj riktning med {U} eller {T} och tryck sedan på {OK}. GCSHVY1E 2-sidigt 8 sidor Kombinera 2 sidor (tillvalet ARDF krävs) Kopierar 4 dubbelsidiga original till ett ark med fyra sidor per sida. Du kan välja originalens och det dubbelsidiga kopieringspapprets riktning när [Ange alltid] är angivet för [Riktning] under [Kopiatorfunkt.] (Användarverktyg). Se s.52 Riktning. Om det inte angavs fortsätter du till steg E. GCSHVY2E 36

43 Kopiatorfunktioner D När du väljer 2-sidig kopiering väljer du riktningen [Boktyp] eller [Blocktyp] med {U} eller {T} och trycker sedan på {OK}. Om du vill ändra kopiornas riktning väljer du originalikonen för önskad riktning. Se s.32 Originalriktning och färdiga kopior. Meddelandet Programmerad visas. E Välj pappersformat med {U} eller {T}. Seriekopior Du kan kopiera fram- och baksidan i ett 2-sidigt original eller två motstående sidor i ett inbundet original till två ark separat. 2-sidigt 1-sidigt (tillvalet ARDF krävs) Kopierar varje sida av ett dubbelsidigt original på två separata sidor. Bok 1-sidigt Kopierar två motstående sidor i ett bundet original (bok) till två separata sidor. 2 F Placera originalen och tryck sedan på {Starta}-tangenten. Du kan inte använda ADF- eller ARDF-enheten med funktionen Bok 1-sidigt. Du kan inte använda sidomatningsfacket med funktionen Bok 1-sidigt. Se följande tabell angående format för original och kopieringspapper när reproduktionsgraden 100 % används tillsammans med funktionen Bok 1-sidigt: 37

44 Kopiera Metrisk version Original Papper för 1-sidig kopia C När du väljer [Serie:2-sid. orig.] väljer du riktningen med {U} eller {T} och trycker sedan på {OK}. A3L B4 JISL A4K 2 ark B5 JISK 2 ark 2 A4L Tumversion Original A5K 2 ark Papper för 1-sidig kopia 11" 17"L 8 1 / 2 " 11"K 2 ark 8 1 / 2 " 11"L 5 1 / 2 " 8 1 / 2 "K 2 ark A Tryck på {Kombinera/Serie} Du kan välja originalens riktning när [Ange alltid] är angivet för [Riktning] under [Kopiatorfunkt.] (Användarverktyg). Se s.52 Riktning. Meddelandet Programmerad visas. D Välj pappersfacket med {U} eller {T}. När du väljer [Serie: Bokorig.] visas följande skärmbild. APE018S B Välj [Serie: Bokorig.] eller [Serie:2- sid. orig.] med {U} eller {T} och tryck sedan på {OK}. E Placera originalet och tryck sedan på {Starta}-tangenten. När du väljer [Serie: Bokorig.] fortsätter du till steg D. 38

45 3. Felsökning Om maskinen inte fungerar som du vill När ett meddelande visas I följande diagram visas förklaringar för vanliga meddelanden. Om ett annat meddelande visas följer du instruktionerna i det. För meddelanden som inte anges här, se Handbok för allmänna inställningar. Meddelande Orsaker Åtgärder Kan inte känna orig.format Kontrollera originalriktn. Kontroll. pappersformat. Rotationssort. ej tillg. med det pappersformatet. Kan inte dupl.kop. formatet Fel original har placerats. Se s.16 Format som är svåra att avkänna. Originalet har inte placerats. Originalet är inte placerat i rätt riktning. Felaktigt pappersformat har placerats. Ett pappersformat för vilket Rotationssortering inte är möjlig har valts. Ett pappersformat som inte är tillgängligt i duplexläge har valts. Max antal uppsättn. är * Antalet kopior överstiger maximalt kopieantal. Välj papper manuellt, inte med funktionen Auto pappersval, och använd inte funktionen Auto förminska/förstora. Mata in både höjd och bredd för original av icke-standard format. Placera originalet på originalglaset. Se s.17 Placera original på originalglaset. Placera originalen. Ändra originalets riktning. Om du trycker på {Starta}- tangenten börjar maskinen kopiera på det valda papperet. Välj ett korrekt pappersformat. Se s.30 Sortera. Följande pappersformat kan användas i duplexläge: A3L, B4 JISL, A4KL, B5 JISKL, A5KL. Välj ett av dessa format. Du kan ändra det maximala kopieantalet. Se s.52 Max antal uppsättningar. 39

46 Felsökning Om du inte kan göra tydliga kopior Problem Orsaker Åtgärder Kopiorna ser smutsiga ut. Exponeringen är för hög. Justera exponeringen. Se s.26 Justering av bildens exponering. 3 Originalets baksida kopieras. En skugga syns på kopiorna om du använder original med fastklistrade delar. Samma kopieringsområde är alltid smutsigt när kopior görs. Auto bilddensitet är inte valt. Exponeringen är för hög. Auto bilddensitet är inte valt. Exponeringen är för hög. Exponeringsglaset, ADFeller ARDF-enheten är smutsigt. Justera den automatiska exponeringen. Se s.26 Justering av bildens exponering. Justera exponeringen. Se s.26 Justering av bildens exponering. Justera den automatiska exponeringen. Se s.26 Justering av bildens exponering. Justera exponeringen. Se s.26 Justering av bildens exponering. Ändra originalets riktning. Sätt tejp över skarvarna på de klistrade delarna. Rengör dem. Se s.59 Underhålla maskinen. Kopiorna är för ljusa. Exponeringen är för låg. Justera exponeringen. Se s.26 Justering av bildens exponering. Delar av papperet kopieras inte. Kopiorna är tomma. Ett moarémönster skapas på kopiorna. R Pappersformatet är inte lämpligt. Tonerflaskan är nästan tom. Originalet är inte placerat korrekt. Fel pappersformat är valt. Originalet är inte placerat korrekt. Originalet har en punktuppbyggd bild eller många linjer. Använd papperet som rekommenderas. Om du använder fuktigt eller grovt papper kan kopiorna bli ljusa. Fyll på toner. Se s.46 D Fylla på toner. Placera originalen korrekt. Se s.17 Placera original. Välj korrekt pappersformat. När originalglaset används ska originalen placeras nedåt. När du använder ADF- eller ARDF-enheten placerar du dem uppåt. Se s.17 Placera original. Placera originalet på originalglaset en aning vinklat. 40

47 Du kan inte göra kopior som du vill Du kan inte göra kopior som du vill I det här avsnittet finns förklaringar till varför resultatet inte blir som väntat, och vilka åtgärder du ska vidta. Allmänt Problem Orsaker Åtgärder Du kan inte kombinera flera funktioner. Redigera De valda funktionerna kan inte användas tillsammans. Kontrollera funktionerna som kombinerats och gör om inställningarna. Referens s.61 Kombinationsdiagram 3 Problem Orsaker Åtgärder Med funktionen Duplexmarginal kopieras inte delar av originalbilden. Kombinera Du har ställt in en bred, raderad marginal. Tillräckligt med utrymme för en marginal saknas på den motsatta sidan av bindningsläget. Ställ in en smal marginal med användarhjälpmedlen. Du kan ställa in bredden mellan 0 50 mm (0" 2"). Se s.53 Duplexmarginal. Problem Orsaker Åtgärder Med funktionen Kombinera kopieras inte delar av bilden. Du specificerade en reproduktionsgrad som inte passar formaten på dina original och kopieringspapperet. När du anger en reproduktionsgrad med läger Manuellt pappersval, bör du kontrollera att graden motsvarar dina original och kopieringspapperet. Kopiorna är i fel ordning. Originalen har inte samma format och riktning. Originalen placerades i fel ordning. Välj rätt reproduktionsgrad innan du använder funktionen Kombinera. Använd originalen med samma format och riktning. När du placerar en bunt med original i ADF- eller ARDF-enheten ska den sista sidan vara underst. Om du placerar ett original på originalglaset ska du börja med den första sidan som ska kopieras. 41

48 Felsökning Duplex (endast typ 2) Problem Orsaker Åtgärder Kopiornas ordning är inte rätt. Du placerade originalen i fel ordning. När du placerar en bunt med original i ADF- eller ARDF-enheten, ska den sista sidan vara underst. Om du placerar ett original på originalglaset ska du börja med den första sidan som ska kopieras. 3 I läget Marginal, duplex kopieras inte vissa delar av originalbilden. Marginalen är för bred. Ställ in en smalare marginal med användarhjälpmedlen. Se Marginal, duplex i s.53 Duplexmarginal. När Duplex används görs kopior med Boktyp även om Blocktyp har valts. Du har placerat originalen i fel riktning. Placera originalen i rätt riktning. Se s.17 Originalriktning. När minnet är fullt Meddelanden Orsaker Åtgärder Minnet är fullt. [Skriv ut] av skan. orig, [Nllstl.] f avbr/nllstl. minnet. [Nollst.] [Skriv ut] Kopieringen stannar och meddelandet visas när minnet är fullt. Nollställ * orig. och tryck sedan på [Fortsätt] för att skanna och kopiera återstående original. [Stopp] [Fortsätt] Det skannade originalet överstiger antalet sidor som kan lagras i minnet. Maskinen kontrollerar om de återstående originalen ska kopieras när det skannade originalet har skrivits ut. Tryck på [Skriv ut] för att kopiera skannade original och rensa skannade data. Tryck på [Nollst.] för att rensa skannade data utan att kopiera. För att fortsätta kopiering, ta bort alla kopiorna och tryck på [Fortsätt]. För att stoppa kopiering, tryck på [Stopp]. 42

49 B Fylla på papper B Fylla på papper Referens Information om papperstyper och format finns i Handbok för allmänna inställningar. Fylla på papper Information om hur du ändrar pappersformat finns i Handbok för allmänna inställningar. Denna illustration visar papperskassetterna (1 eller 2). A Dra försiktigt ut kassetten tills den stannar. B Bunta ihop papperet och lägg ned det i kassetten. Lufta papperet innan du fyller på det. Räta ut skrynkliga och vikta papper innan du fyller på. När du använder kassetterna 1 eller 2 trycker du ned metallplattan innan du fyller på papperet. C Tryck in papperskassetten tills det tar stopp. 3 AAI022S Viktigt Kontrollera att bunten inte är högre än gränsmarkeringen i kassetten. 43
