1 Barents Center Handel och garage Brandskyddsbeskrivning Bygglovshandling Magnus Lindström Brandingenjör Handläggare Kjell Fallqvist Brandingenjör Internkontrollerande Brandkonsulten Kjell Fallqvist AB Gävlegatan 12 B Stockholm Organisationsnr: Tel: Styrelsen har sitt säte i Stockholm Fax: info@brandkonsulten.se

2 Brandskyddsbeskrivning Uppdragsgivare: Concent AB Byggherre: Objektsadress: Myndighetskrav: Haparanda Plan- och bygglagen (2010:900), PBL Plan- och byggförordningen (2011:338), PBF Boverkets byggregler, (BFS 2011:6 med ändringar tom BFS 2014:3), BBR 21 Boverkets föreskrifter och allmänna råd (BFS 201:10 med ändringar tom BFS 2013:10) om tillämpning av europeiska konstruktionsstandarder (eurokoder), EKS 9 Boverkets allmänna råd om analytisk dimensionering av byggnaders brandskydd (BFS 2011:27, BBRAD 1) Entreprenadform: Projektets Enkel (E) Normal (N) x Kvalificerad (K) kompetensnivå: Upprättad av: Magnus Lindström Brandingenjör (N) Internkontrollerad av: Kjell Fallqvist Brandingenjör (N) Bygglovshandling ML KF Version Datum Utförd av Kontrollerad av k BBR (20)

3 Innehållsförteckning 1 Läsanvisning Beskrivning av projektet Omfattning Införande av brandskyddslösning i samtliga handlingar Utredningspunkter sammanställning Projekteringsförutsättningar Dimensioneringsmetod Dimensionerande personantal Verksamhetsklass Antal våningar Byggnadsteknisk klass Konstruktion Dimensionerande brandbelastning Krav enligt detaljplan Servitut Insatstid och räddningstjänstens medverkan Sprinkler/släcksystem Egen ambition Utrymning Utrymningsstrategi Gångavstånd till utrymningsväg Gångavstånd inom utrymningsväg Utformning av utrymningsvägar Utrymningsplats publika lokaler Vägledande markering Nödbelysning Allmänbelysning i utrymningsvägar Utrymningsplanering Värmeproduktion - skydd mot uppkomst av brand Värmeproduktion Skydd mot brandspridning Skydd mot brandspridning inom brandcell Brandcellsindelning Skydd mot brand- och brandgasspridning mellan brandceller Skydd mot omfattande brandspridning Skydd mot brandspridning mellan byggnader Bärförmåga vid brand Brandsäkerhetsklass och brandteknisk klass Anordning för brandsläckning och räddningstjänstens insats Räddningstjänstens insats Luftbehandlingsinstallation Övergripande systembeskrivning Skydd mot brandgasspridning Skydd mot brandspridning Imkanal Schakt och aggregatrum (20)

4 10.6 Styr- och övervakningssystem Hissar Skydd mot brand- och brandgasspridning via hisschakt Kraftförsörjning och styrfunktioner Invändiga ytskikt i hiss Brandtekniska installationer Automatiskt brandlarm Utrymningslarm Automatisk vattensprinkleranläggning Brandgasventilation Styrfunktioner Ritningar (20)

5 1 Läsanvisning Brandskyddsbeskrivningen beskriver förutsättningarna för utformningen och utförandet av det byggnadstekniska brandskyddet och hur brandskyddet i aktuell byggnad kan uppfylla de krav som ställs i PBL (Kap. 8, 9 ), PBF (kap. 3, 8 ), BBR (avsnitt 5)och EKS (avdelning C, kap ). Version Denna version av brandskyddsbeskrivningen ska tjäna som underlag för arkitekt och teknikkonsulter. Handlingen anger minimikraven avseende brand. I det fall högre krav förekommer i annan handling gäller det högre kravet. Kursiv text markerar att avsnittet ska utredas närmare. Utredningspunkter redovisas även i avsnitt 3 Utredningspunkter sammanställning Revideringar Brandskyddsbeskrivningen ska uppdateras i enlighet med projektets olika skeden och vid ändringar i plan- eller systemlösningar som har stor påverkan på den valda brandskyddslösningen. Revideringar markeras endast om de påverkar funktionskraven eller utförandet av brandskyddet. Revideringar gentemot föregående version markeras med kantlinje i höger marginal i aktuellt stycke. Borttagen text markeras som genomstruken och ny text markeras som röd Underlag/ritningar Underlag för denna dokumentation har varit ritningar daterade. 2 Beskrivning av projektet 2.1 Omfattning Brandskyddsbeskrivningen avser nybyggnad av handel och garage och omfattar hela handeln samt garaget. I samband med nybyggnaden av handeln byggs i samma komplex även en idrottsarena, ett kontor, en skola och ett hotell (senare bygglov). För dessa upprättas separata brandskyddsbeskrivningar. Dessutom upprättas en gemensam brandskyddsbeskrivning. Utrymning från kontor, skola och arena kommer att kunna ske via handel. 2.2 Införande av brandskyddslösning i samtliga handlingar Det åligger respektive projektör att se till att funktionskraven uppnås inom den egna disciplinen. Respektive projektör bör genom egenkontroll dokumentera att Brandkonsulten AB:s brandskyddslösning eller kravnivå för brandskyddet är inarbetad i sina handlingar. För att underlaget för upphandling av entreprenörer ska bli enhetligt bör en samordning ske mellan samtliga projektörer avseende de delar som ingår i brandskyddet. Syftet är att undvika fel som upptäcks först när byggnaden är färdigställd. 3 Utredningspunkter sammanställning Utredningspunkter ska, där inte annat anges, utredas av berörd teknikkonsult/arkitekt, alternativt entreprenör. De utredningspunkter som ingår i Brandkonsulten AB:s åtagande anges i aktuellt avsnitt. I detta skede kvarstår följande: - Analytisk dimensionering av brandskyddet ska utföras med hänsyn till att byggnaden kategoriseras i brandteknisk byggnadsklass Br0. 5 (20)

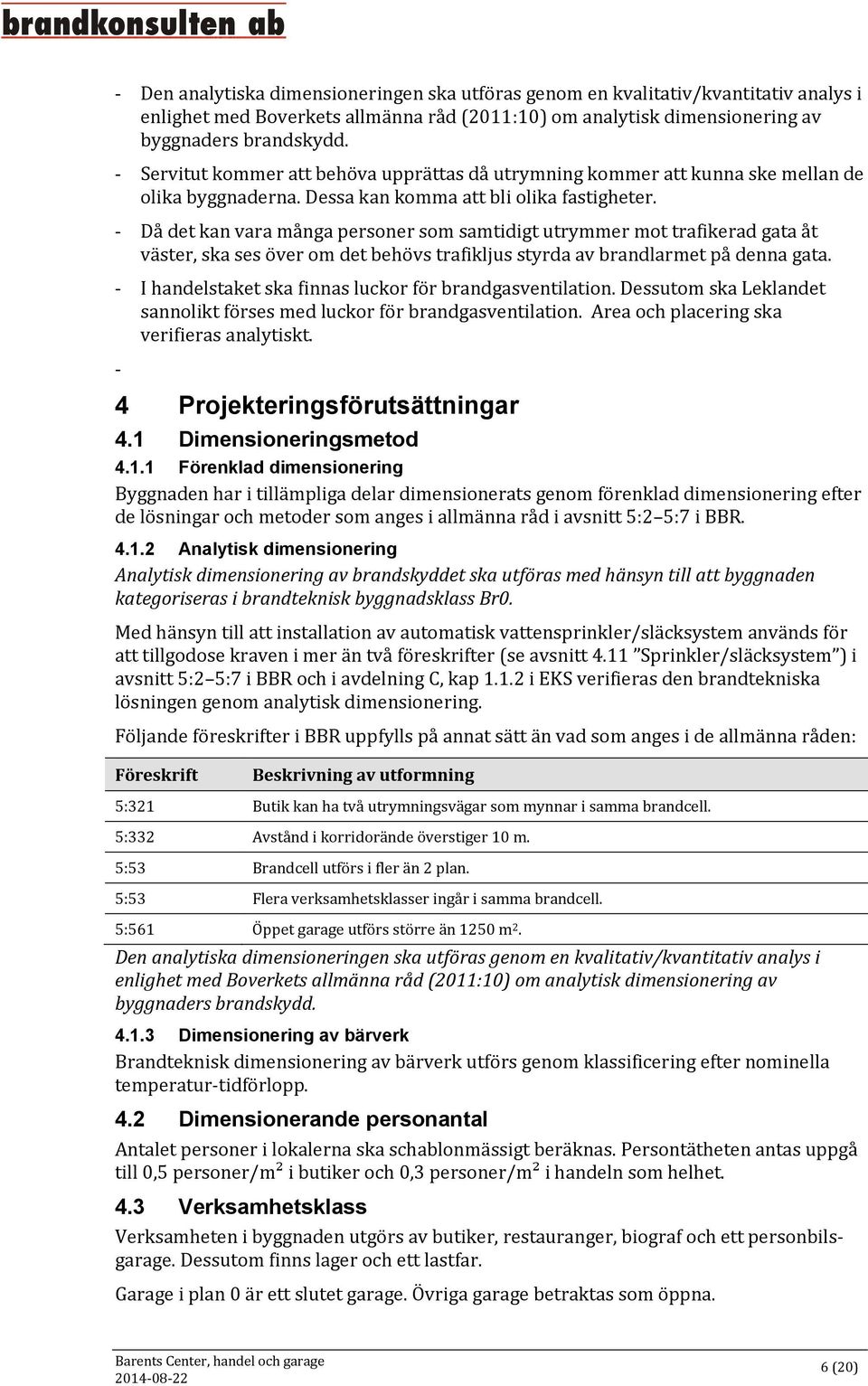

6 - Den analytiska dimensioneringen ska utföras genom en kvalitativ/kvantitativ analys i enlighet med Boverkets allmänna råd (2011:10) om analytisk dimensionering av byggnaders brandskydd. - Servitut kommer att behöva upprättas då utrymning kommer att kunna ske mellan de olika byggnaderna. Dessa kan komma att bli olika fastigheter. - Då det kan vara många personer som samtidigt utrymmer mot trafikerad gata åt väster, ska ses över om det behövs trafikljus styrda av brandlarmet på denna gata. - I handelstaket ska finnas luckor för brandgasventilation. Dessutom ska Leklandet sannolikt förses med luckor för brandgasventilation. Area och placering ska verifieras analytiskt. - 4 Projekteringsförutsättningar 4.1 Dimensioneringsmetod Förenklad dimensionering Byggnaden har i tillämpliga delar dimensionerats genom förenklad dimensionering efter de lösningar och metoder som anges i allmänna råd i avsnitt 5:2 5:7 i BBR Analytisk dimensionering Analytisk dimensionering av brandskyddet ska utföras med hänsyn till att byggnaden kategoriseras i brandteknisk byggnadsklass Br0. Med hänsyn till att installation av automatisk vattensprinkler/släcksystem används för att tillgodose kraven i mer än två föreskrifter (se avsnitt 4.11 Sprinkler/släcksystem ) i avsnitt 5:2 5:7 i BBR och i avdelning C, kap i EKS verifieras den brandtekniska lösningen genom analytisk dimensionering. Följande föreskrifter i BBR uppfylls på annat sätt än vad som anges i de allmänna råden: Föreskrift Beskrivning av utformning 5:321 Butik kan ha två utrymningsvägar som mynnar i samma brandcell. 5:332 Avstånd i korridorände överstiger 10 m. 5:53 Brandcell utförs i fler än 2 plan. 5:53 Flera verksamhetsklasser ingår i samma brandcell. 5:561 Öppet garage utförs större än 1250 m 2. Den analytiska dimensioneringen ska utföras genom en kvalitativ/kvantitativ analys i enlighet med Boverkets allmänna råd (2011:10) om analytisk dimensionering av byggnaders brandskydd Dimensionering av bärverk Brandteknisk dimensionering av bärverk utförs genom klassificering efter nominella temperatur-tidförlopp. 4.2 Dimensionerande personantal Antalet personer i lokalerna ska schablonmässigt beräknas. Persontätheten antas uppgå till 0,5 personer/m² i butiker och 0,3 personer/m² i handeln som helhet. 4.3 Verksamhetsklass Verksamheten i byggnaden utgörs av butiker, restauranger, biograf och ett personbilsgarage. Dessutom finns lager och ett lastfar. Garage i plan 0 är ett slutet garage. Övriga garage betraktas som öppna. 6 (20)

7 Enligt avsnitt 5:21 i BBR dimensioneras byggnaden för olika verksamhetsklasser enligt följande: Plan Lokal Verksamhet Verksamhetsklass Butiker Biograf Personaldelar, teknik, lager Garage Vk2B Vk2B Vk1 Vk1 4.4 Antal våningar Byggnaden består av fem våningar ovan mark samt källare. Dessutom en teknikentresol ovan kontoret. 4.5 Byggnadsteknisk klass Byggnadsteknisk klass: Br0 4.6 Konstruktion Stomme - trä, stål och betong. Bjälklag Fasad Yttertak - betong. - glas, plåt. - papp, glas. 4.7 Dimensionerande brandbelastning Mot bakgrund av att byggnaden skyddas med automatisk vattensprinkleranläggning får schablonmässigt antas att maximal brandbelastning uppgår till 60 % av dimensionerande brandbelastning vid dimensionering av brandcellsgränser, bärverk m m mot modell av naturligt brandförlopp. 4.8 Krav enligt detaljplan Detaljplan anger följande krav avseende byggnaderna: - I byggnad inom 50 m från E4 får fönster eller ventilationsintag inte placeras i den södra, västra och östra fasaden. Fasaden utförs i obrännbart material alternativt i EI I byggnad mellan m från E4 ska fönster utformas/dimensioneras för att förhindra splitter vid redovisade laster. - Ventilationsintag ska placeras högt och vänt från E4. - Port mot lastgata ska normalt hållas stängd alternativt förses med styrd ventilation för att förhindra gasinträngning. - Det ska vara möjligt att utrymma alla lokaler bort från E4. - Publika entréer ska ej finnas mot E4 och bör undvikas inom 50 m från E4, - I möjligaste mån placeras utrymmen med låg persontäthet närmast E4. - Stommen ska dimensioneras för att behålla sin integritet vid dimensionerande scenario. - Taket dimensioneras för att klara dimensionerande lastfall. För detaljer kring skyddsåtgärder hänvisas till riskanalys, upprättad av COWI Servitut Servitut kommer att behöva upprättas då utrymning kommer att kunna ske mellan de olika byggnaderna. Dessa kan komma att bli olika fastigheter. Sprinklercentral kommer att bli gemensam för flera fastigheter. 7 (20)

8 4.10 Insatstid och räddningstjänstens medverkan Räddningstjänstens dimensionerande insatstid understiger 10 minuter Sprinkler/släcksystem Byggnaden skyddas av ett automatiskt vattensprinklersystem. Eftersom byggnaden skyddas av ett automatiskt släcksystem har detta tillämpats för att uppfylla vissa föreskrifter i avsnitt 5 i BBR samt i avdelning C, kap i EKS enligt följande: Avsnitt Beskrivning Tillämpas Tillämpas ej 5:331 Förlängt gångavstånd (1/3). X 5:336 Ej krav på utrymningsplats i publik lokal. X 5:531 5:5332 5:534 5:536 Lägre brandteknisk klass på brandcellsgräns i Br1-byggnad om f > 800 MJ/m². Utförande av imkanal i storkök behöver anpassas till generella krav för imkanal från storkök. Halverad klass på dörr i brandcellsgräns och inget krav på isolering (dock lägst E 30). Ej krav på andra åtgärder för att förhindra brandspridning från intilliggande tak. X X X X 5:548 Ej krav på brand-/luftsluss. X 5:551 Fasad kan utföras i ytskiktsklass D-s2,d2 (dock ej plan 1). X 5:732 EKS, kap 1.1.2, 6 Brandgasventilation av källare kan utföras motsvarande 0,1 % av golvarean. Reduktion av bärverkskrav på byggnadsdelar i brandsäkerhetsklass 4 och 5. X X Eftersom installationen av automatiskt släcksystem tillgodoser att fler än två av ovanstående föreskrifter uppfylls ska detta verifieras genom analytisk dimensionering Egen ambition Inga brandtekniska åtgärder utöver de som erfordras för att uppfylla myndighetskraven vidtas. Detta innebär att särskilda åtgärder för att förstärka egendomsskyddet inte utförs. 5 Utrymning 5.1 Utrymningsstrategi Då det kan vara många personer som samtidigt utrymmer mot trafikerad gata åt väster, ska ses över om det behövs trafikljus styrda av brandlarmet på denna gata. Garage Garage utrymmer via dörrar till det fria eller via trapphus. Garaget förses med automatiskt utrymningslarm. Handel Från kundgatan i plan 1 sker utrymning via de två entréerna samt når man fyra av utrymningskorridorerna. I kundgatan i plan 2 når man fem av utrymningskorridorerna. Butiker djupare än 10 m i kundytan har utrymningsväg i bakkant till utrymningskorridor. 8 (20)

9 Butiker i mittendelen får vara max 10 m djupa om de vetter åt ett håll. Om de har öppningar åt båda håll för utrymning, kan de vara 20 m djupa. Från butiker och balkong i plan 3 sker utrymning via trapphus samt via handelsgata. Biograf Från Lobby kan utrymning ske via trappan ner i handeln samt nås två utrymningskorridorer/trapphus. Från salonger sker utrymning via Lobby och utrymningskorridor. Från salong för 240 personer kan två trapphus nås. Utrymning för personer med funktionshinder Utrymning för personer med funktionshinder underlättas genom att - lokaler utförs utan trappor, trappsteg, höga trösklar etc, - öppningsanordning till dörr i utrymningsväg placeras inom räckhåll för personer i rullstol, - öppningsanordning till dörr i utrymningsväg utförs så att den är lätt att förstå och hantera, - larmknappar för att aktivera brand- och utrymningslarm placeras inom räckhåll för personer i rullstol, - vilplan i utrymningstrapphus utförs tillräckligt stora för att en rullstol ska kunna få plats i väntan på hjälp, Avskiljande mellan utrymningsvägar Utrymningsvägarna avskiljs från varandra så att endast en av dem kan bli rökfylld eller spärrad genom samma brand. 5.2 Gångavstånd till utrymningsväg Plan Lokal Max gångavstånd Faktor* 0 Garage 60 1,5 1-2,5 Garage 45 1,5 Handel, butiker och biograf 40 2 Personaldelar, lager, teknik 60 1,5 * Multipliceringsfaktor för sammanfallande gångväg. Hänsyn har tagits till att byggnaden skyddas med automatisk vattensprinkleranläggning. Verifiering av gångavstånd Det ska påvisas genom analytisk dimensionering att utrymning av lokalen kan ske innan kritiska förhållanden uppstår. 5.3 Gångavstånd inom utrymningsväg Gångavstånd till närmsta trappa, branddörr eller utgång inom utrymningsväg får inte överstiga 30 m där utrymning kan ske i två riktningar. Ett avstånd på upp till 30 m i korridorände ska verifieras analytiskt. 5.4 Utformning av utrymningsvägar Korridor som utgör gemensam del av i övrigt skilda utrymningsvägar Korridor delas upp i delar av 60 m längd, avskilda från varandra i lägst brandteknisk klass E 15-C. 9 (20)

10 5.4.2 Framkomlighet i utrymningsväg Utrymningsvägar för fler än 150 personer utförs med en minsta fri bredd av 1,20 m där ledstänger etc får inkräkta maximalt 0,10 m på varje sida. Dörrar utförs med en minsta fri bredd av 1,20 m. Vid öppen dörr får dörrbladet inkräkta maximalt 0,05 m. Utrymningsvägar i övrigt utförs med en minsta fri bredd av 0,90 m där ledstänger etc får inkräkta maximalt 0,10 m på varje sida. Dörrar utförs med en minsta fri bredd av 0,80 m. Vid öppen dörr får dörrbladet ej inkräkta på det fria måttet. Utrymningsvägar utförs med minsta fri höjd 2,00 m. Dörrar i och till utrymningsväg utförs med slagriktning utåtgående i utrymningsriktningen. Portar ut från lastgatan ska utformas så att utrymningssäkerheten säkerställs. Inåtgående dörrar får användas där köbildning inte kan förväntas uppstå framför dörren. Detta uppfylls där lokalerna är avsedda för högst 30 personer med god lokalkännedom. Dörrarna bör placeras så att de i öppet läge inte hindrar utrymning för andra personer. Utrymningsdörrar utformas så att de är lätt identifierbara. Oväntade nivåskillnader i utrymningsvägar utformas på ett sådant sätt att risken för att halka eller snubbla minimeras. Trappa placeras minst 0,80 m från dörr Dimensionering av utrymningsvägar Vid större lokaler och från handelsgång dimensioneras utrymningsvägar med 1 m per 150 personer. Vid brand som blockerar utrymningsvägen (eller flera närliggande) med störst kapacitet ska de övriga ha en kapacitet motsvarande 1 m per 300 personer. Analytisk verifiering kan visa på att större eller mindre kapacitet kan behövas Öppningsfunktion Dörrar i eller till utrymningsväg utförs öppningsbara utan nyckel eller verktyg. Dörrar för utrymning från samlingslokaler ska kunna öppnas genom tryck utåt eller genom att ett dörrtrycke trycks nedåt. Denna manöver ska kunna ske med ett handgrepp. Manövern ska också innebära att båda dörrbladen öppnas om dubbelbladiga dörrar används. Om bägge dörrbladen inte kan öppnas genom en sådan manöver ska passiv dörrhalva förses med beslag enligt SS EN Dörrar för utrymning bör utformas med enkelt trycke, t ex beslag enligt SS-EN 179. Dörrar avsedda för fler än 1000 personer utformas med beslag enligt SS EN Låsta dörrar med fördröjd öppning får inte förekomma. Rullgaller och gallergrindar Rullgaller och gallergrindar utformas på ett sådant sätt att utrymning säkerställs. Observera att detta även kan gälla under tider när butiken är stängd för kunder. Möjlighet till återinrymning Möjlighet till återinrymning ska finnas för dörrar inom utrymningsväg. Nattlås Nattlås kommer inte att finnas inom de allmänna delarna. 10 (20)

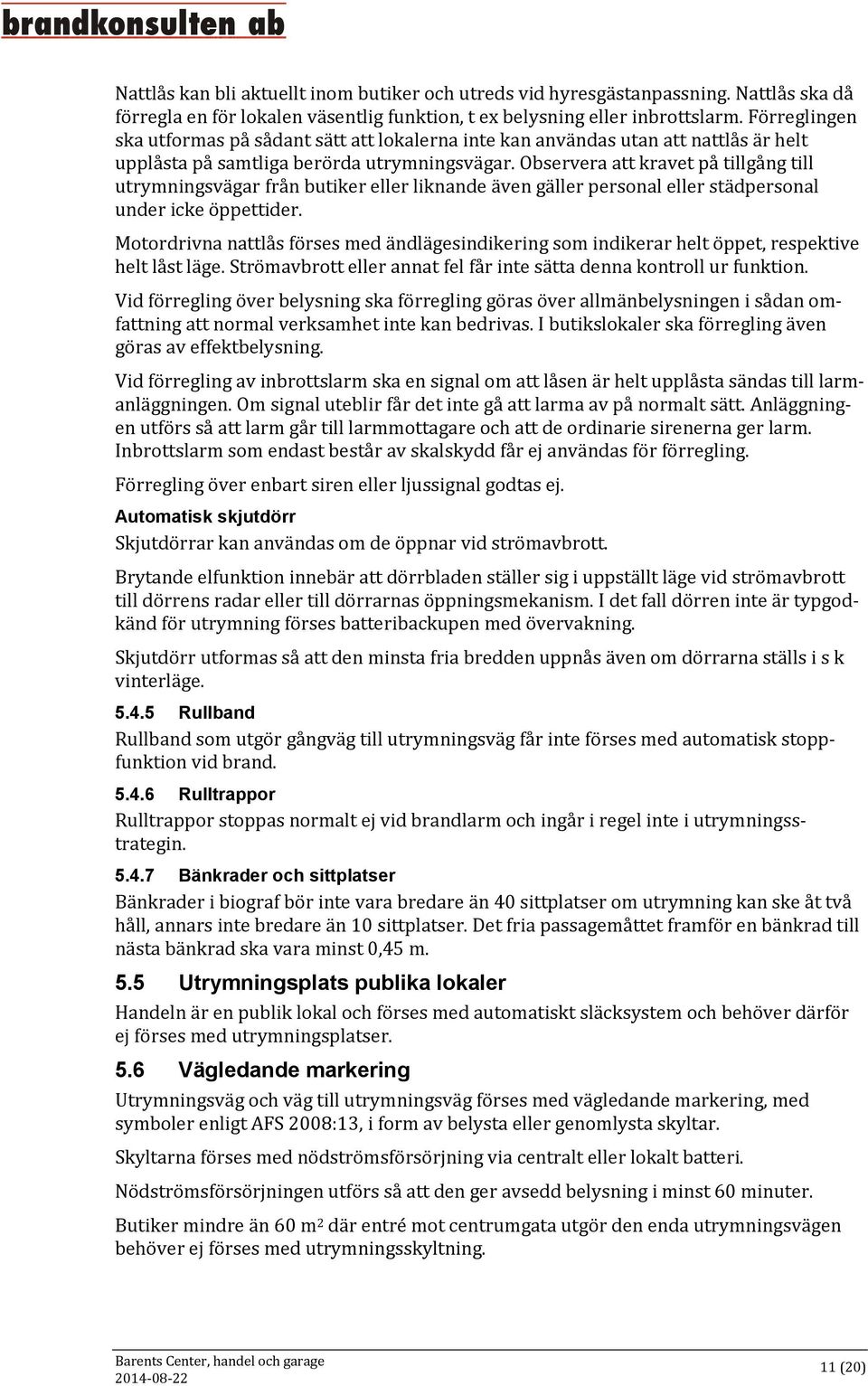

11 Nattlås kan bli aktuellt inom butiker och utreds vid hyresgästanpassning. Nattlås ska då förregla en för lokalen väsentlig funktion, t ex belysning eller inbrottslarm. Förreglingen ska utformas på sådant sätt att lokalerna inte kan användas utan att nattlås är helt upplåsta på samtliga berörda utrymningsvägar. Observera att kravet på tillgång till utrymningsvägar från butiker eller liknande även gäller personal eller städpersonal under icke öppettider. Motordrivna nattlås förses med ändlägesindikering som indikerar helt öppet, respektive helt låst läge. Strömavbrott eller annat fel får inte sätta denna kontroll ur funktion. Vid förregling över belysning ska förregling göras över allmänbelysningen i sådan omfattning att normal verksamhet inte kan bedrivas. I butikslokaler ska förregling även göras av effektbelysning. Vid förregling av inbrottslarm ska en signal om att låsen är helt upplåsta sändas till larmanläggningen. Om signal uteblir får det inte gå att larma av på normalt sätt. Anläggningen utförs så att larm går till larmmottagare och att de ordinarie sirenerna ger larm. Inbrottslarm som endast består av skalskydd får ej användas för förregling. Förregling över enbart siren eller ljussignal godtas ej. Automatisk skjutdörr Skjutdörrar kan användas om de öppnar vid strömavbrott. Brytande elfunktion innebär att dörrbladen ställer sig i uppställt läge vid strömavbrott till dörrens radar eller till dörrarnas öppningsmekanism. I det fall dörren inte är typgodkänd för utrymning förses batteribackupen med övervakning. Skjutdörr utformas så att den minsta fria bredden uppnås även om dörrarna ställs i s k vinterläge Rullband Rullband som utgör gångväg till utrymningsväg får inte förses med automatisk stoppfunktion vid brand Rulltrappor Rulltrappor stoppas normalt ej vid brandlarm och ingår i regel inte i utrymningsstrategin Bänkrader och sittplatser Bänkrader i biograf bör inte vara bredare än 40 sittplatser om utrymning kan ske åt två håll, annars inte bredare än 10 sittplatser. Det fria passagemåttet framför en bänkrad till nästa bänkrad ska vara minst 0,45 m. 5.5 Utrymningsplats publika lokaler Handeln är en publik lokal och förses med automatiskt släcksystem och behöver därför ej förses med utrymningsplatser. 5.6 Vägledande markering Utrymningsväg och väg till utrymningsväg förses med vägledande markering, med symboler enligt AFS 2008:13, i form av belysta eller genomlysta skyltar. Skyltarna förses med nödströmsförsörjning via centralt eller lokalt batteri. Nödströmsförsörjningen utförs så att den ger avsedd belysning i minst 60 minuter. Butiker mindre än 60 m 2 där entré mot centrumgata utgör den enda utrymningsvägen behöver ej förses med utrymningsskyltning. 11 (20)

12 I biografen kan luminansen av skyltar dämpas till som lägst 2 cd/m 2 när belysningen i lokalen är låg. Gränsvärdet 2 cd/m 2 gäller på den sämst lysande delen av skylten, vanligen på den gröna ytan. Belysningsstyrkan bör återgå till normalnivån vid aktivering av utrymningslarmet och när belysningen i lokalen tänds. Vid centralt placerat batteri förläggs batteri och kablar utanför berörd brandcell brandtekniskt avskilda i lägst brandteknisk klass EI 30 eller utförs i motsvarande brandtålighet. Observera att även batteri och kablar inom berörd brandcell kan behöva skyddas, t ex i större lokaler. Centralt batteri placeras i brandteknisk avskilt utrymme. Skyltar utförs med höjd (gröna ytan) motsvarande minst 0,5 % av läsavståndet för genomlyst skylt och 1 % för belyst skylt. Skylthöjden får dock inte understiga 0,10 m för någon av skyltarna. I handelsgatan och större butiker ska minsta skylthöjd vara 0,20 m. 5.7 Nödbelysning De publika delarna samt utrymningsvägar förses med nödbelysning. Trappsteg inom lokalen förses med nödbelysning. Garage förses med nödbelysning i gångstråken och körbanorna. Nödbelysning anordnas även för utvändiga utrymningsvägar och utomhus omedelbart utanför utrymningsvägar. Nödbelysningen utformas så att den ger en ljusstyrka av lägst 1 lux i det sämst belysta gångstråket under minst 60 minuter. I trappor ökas belysningsnivån till minst 5 lux. Nödbelysning förses med nödströmsförsörjning via centralt eller lokalt batteri. Vid centralt placerat batteri förläggs elkablar till nödbelysning avskilda i lägst brandteknisk klass EI 30 utanför berörd brandcell eller utförs med motsvarande brandtålighet. Kablage placeras eller utformas även inom brandcellen på ett sådant sätt att endast mindre områden kan slås ut av en brand. Centralt batteri placeras i brandtekniskt avskilt utrymme. 5.8 Allmänbelysning i utrymningsvägar Utrymningsvägar förses med allmänbelysning i hela sin längd, även utomhus. Två efter varandra följande ljuspunkter i utrymningsvägar ansluts till olika gruppsäkringar och olika jordfelsbrytare. Belysningen i trapphus/korridor och direkt utanför utrymningsväg utförs så att den alltid är tänd när personer vistas i berörda lokaler. Alternativt utformas belysningen så att den tänds upp automatiskt, t ex via närvarosensor i utrymningsvägen. 5.9 Utrymningsplanering Krav på utrymningsplan finns i AFS 2009:2 och Lag (2003:778) om skydd mot olyckor. Enligt arbetsmiljölagen är det arbetsgivarens ansvar att upprätta utrymningsplaner. 6 Värmeproduktion - skydd mot uppkomst av brand Brandskyddsbeskrivningen beskriver endast övergripande vad som krävs för att uppfylla BBR avsnitt 5:4 Skydd mot uppkomst av brand. 6.1 Värmeproduktion Byggnaden förses med fjärrvärme. Inga särskilda åtgärder erfordras därmed för att förhindra uppkomst av brand. 12 (20)

13 7 Skydd mot brandspridning 7.1 Skydd mot brandspridning inom brandcell Ytskikt och beklädnad I nedanstående tabeller framgår krav på ytskikt och beklädnader inom berörda lokaler med undantag för krav på luftbehandlingsinstallationer som framgår i avsnitt Material i kanaler. Tak Vägg Golv Utrymningsvägar B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. Cfl-s1 Samlingslokaler för fler än 150 personer B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. Dfl-s1 Garage B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. - Storkök B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. C-s2,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. - Övriga lokaler B-s1,d0 på material i klass A2-s1,d0 eller på beklädnad lägst klass K210/B-s1,d0. C-s2,d0-7.2 Brandcellsindelning Butiker, personaldelar och handelsgata utförs som en brandcell. I denna brandcell ingår även delar av skolans uppehållsytor. Garage, utrymningskorridorer, trapphus, biografsalonger, fläktrum, tekniska utrymmen utförs som separata brandceller. Brandcellsindelningen framgår även på bifogade ritningar. Avskiljande byggnadsdelar mellan brandceller utförs i lägst brandteknisk klass EI Skydd mot brand- och brandgasspridning mellan brandceller Dörr, lucka och port I nedanstående tabell framgår brandtekniska krav på dörrar, luckor och portar i brandcellsgräns. Dörr mot trapphus Brandtekniskt krav E 30-SmC Kommentar Ej dörrstängare till teknikutrymmen Dörr mot korridor (utrymningsväg) E 30-SaC - Dörr till teknikutrymmen EI 60 - Dörrar till brandsluss och luftsluss EI 30-SmC - Om dörr i brandcellsgräns behöver stå uppställd för den ordinarie verksamheten förses den t ex med magnetuppställning med hållmagnet kopplad till rökdetektorer placerade på båda sidor om dörrpartiet. 13 (20)

14 7.3.2 Genomföringar och installationer i brandcellsgräns Genomföringar utförs i samma brandtekniska klass som den avskiljande byggnadsdelen. Tätningar utförs med typgodkänt material enligt med typgodkännandet tillhörande handlingar Installationsschakt(slits) och elnisch El- och rörschakt Installationsschakt/slitsar (utan ventilationskanaler) avskiljs vid bjälklag i samma brandtekniska klass som bjälklaget. Elnisch i utrymningsväg Tabellen nedan gäller för elnischer med elinstallationer såsom elmätare, säkringsskåp och kopplingsdosor placerade i utrymningsväg. Storlek Tätat i bjälklag Nischfronter <0,5 m 2 Lägst E 30 Ingen klass <0,5 m 2 NEJ EI 60 >0,5 m 2 Lägst E 30 E 15 >0,5 m 2 NEJ EI Hiss Samtliga krav avseende hissar redovisas i avsnitt 11 Hissar Yttervägg Brandspridning via fönster mellan brandceller i skilda plan begränsas genom att byggnaden förses med automatisk vattensprinkleranläggning. Fönster i vinkel mot utrymningsväg beaktas dock Yttertak med cellplastisolering (om detta är aktuellt) I syfte att minska risken för brandspridning i yttertaket delas cellplastisoleringen in i ytor om högst 1200 m 2. Avskiljning mellan cellplastytor utförs med stenullsisolering med 2,5 m bredd. Runt brandgasventilatorer och takgenomföringar ersätts cellplasten med stenull. Under cellplasten monteras en tunnare mineralullsskiva med hög densitet över hela taket. Gäller endast lätta plåttak. Om taktäckningen utförs med papp eller gummiduk anbringas en glasfiberduk (typ Protan eller liknande) ovanpå cellplasten. Cellplasttak på betongelement: Skarvar mellan betongelementen förseglas med t ex särskilda remsor av glasfiberväv eller keramisk fiber Garage Sluss mellan garage i plan 0 och utrymningsvägar krävs ej då lokalerna sprinklas. Mellan övriga garage och utrymningsvägar krävs ej slussar då garage är öppna till det fria. 7.4 Skydd mot omfattande brandspridning Med hänsyn till att byggnaden förses med automatisk vattensprinkleranläggning behöver inte byggnaden sektioneras. De öppna garageplanen behöver inte brandsektioneras med hänsyn till öppenheten till det fria. Detta ska dock verifieras. 14 (20)

15 7.5 Skydd mot brandspridning mellan byggnader Handeln byggs ihop med övriga delar inom Barents Center. 8 Bärförmåga vid brand Bärverk dimensioneras genom klassificering efter nominellt temperatur-tidförlopp (standardbrandkurva enligt avsnitt 4.2 i SS-EN ). 8.1 Brandsäkerhetsklass och brandteknisk klass Byggnadsdelar härrörs till brandsäkerhetsklasser och brandteknisk klass med avseende på bärverk enligt följande: Byggnadsdelar Exempel på aktuella byggnadsdelar Brandsäkerhetsklass Brandteknisk bärverksklass Bärverk i säkerhetsklass 1, takfot och icke-bärande innervägg Trapplan och trapplopp som utgör utrymningsväg och balkong utan gemensamt bärverk eller bärverk som krävs för att upprätthålla avskiljande konstruktioner i motsvarande brandteknisk klass EI 30. Övriga bärverk i säkerhetsklass 2 och säkerhetsklass 3 eller bärverk som krävs för att upprätthålla avskiljande konstruktioner i motsvarande brandteknisk klass EI R 0 3 R 30 4 R 60 Säkerhetsklassen för en byggnadsdel bestäms av konstruktören. 9 Anordning för brandsläckning och räddningstjänstens insats 9.1 Räddningstjänstens insats Byggnadens åtkomlighet för räddningstjänsten Byggnaden är åtkomlig för räddningstjänsten genom att räddningsfordon kan ställas upp inom 50 m från byggnadens tillträdesvägar Tillträdesvägar (angreppsvägar) för räddningstjänsten Räddningstjänstens tillträdesvägar till byggnaden utgörs primärt av byggnadens utrymningsvägar och dörrar i fasad Brandgasventilation för räddningstjänstens insats Utformning av brandgasventilation redovisas i avsnitt 12.4 Brandgasventilation. Trapphus, källare, garage, lastfar och handel förses med brandgasventilation Brandvattenförsörjning Avstånd från uppställningsplats av räddningsfordon till närmsta brandpost ska inte överstiga 75 m. 10 Luftbehandlingsinstallation Brandkonsulten AB anger endast de krav som ska uppfyllas och gör en övergripande kontroll av valt system. Det åligger ventilationsprojektören att dimensionera systemet och välja brandskyddslösning. 15 (20)

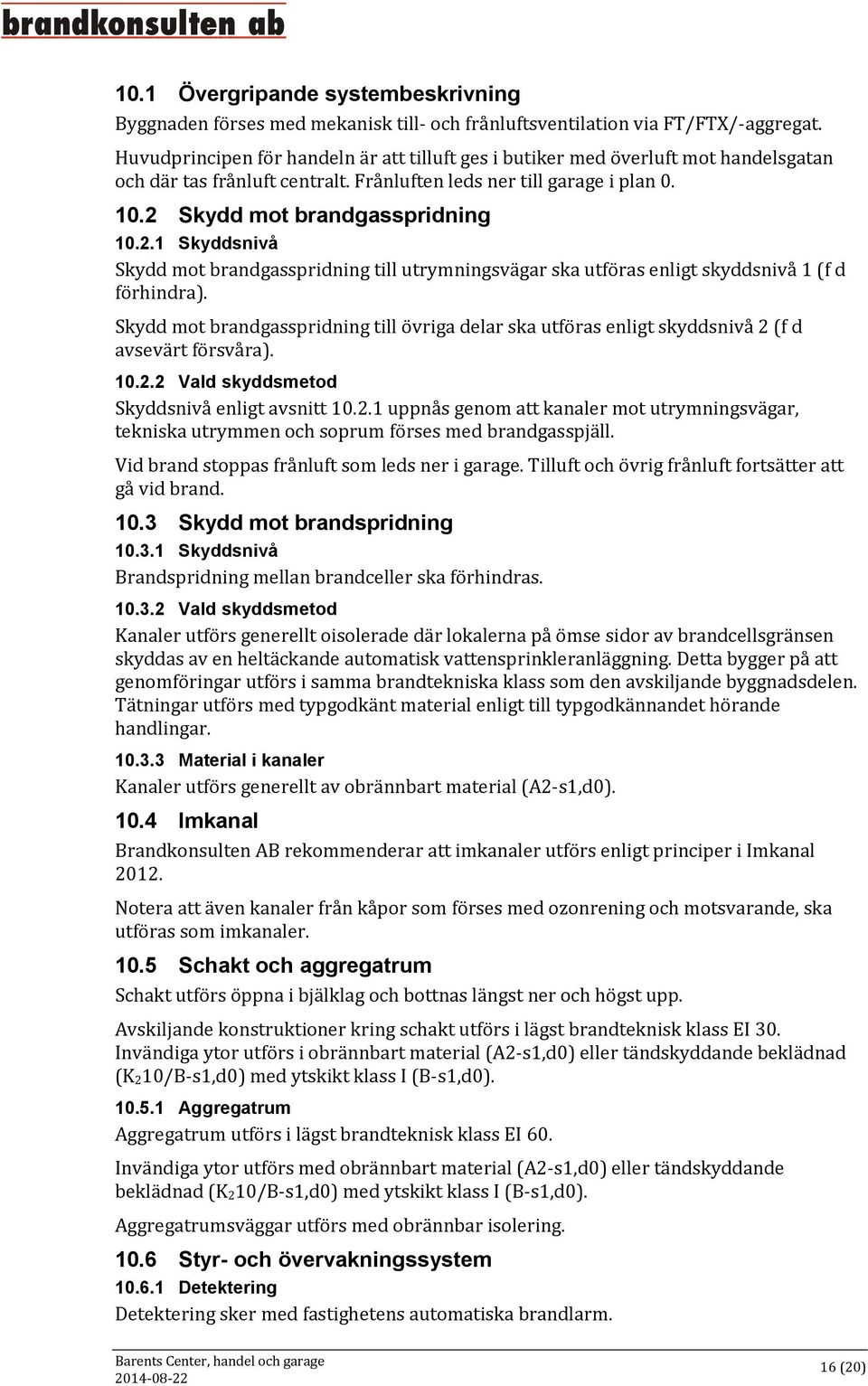

16 10.1 Övergripande systembeskrivning Byggnaden förses med mekanisk till- och frånluftsventilation via FT/FTX/-aggregat. Huvudprincipen för handeln är att tilluft ges i butiker med överluft mot handelsgatan och där tas frånluft centralt. Frånluften leds ner till garage i plan Skydd mot brandgasspridning Skyddsnivå Skydd mot brandgasspridning till utrymningsvägar ska utföras enligt skyddsnivå 1 (f d förhindra). Skydd mot brandgasspridning till övriga delar ska utföras enligt skyddsnivå 2 (f d avsevärt försvåra) Vald skyddsmetod Skyddsnivå enligt avsnitt uppnås genom att kanaler mot utrymningsvägar, tekniska utrymmen och soprum förses med brandgasspjäll. Vid brand stoppas frånluft som leds ner i garage. Tilluft och övrig frånluft fortsätter att gå vid brand Skydd mot brandspridning Skyddsnivå Brandspridning mellan brandceller ska förhindras Vald skyddsmetod Kanaler utförs generellt oisolerade där lokalerna på ömse sidor av brandcellsgränsen skyddas av en heltäckande automatisk vattensprinkleranläggning. Detta bygger på att genomföringar utförs i samma brandtekniska klass som den avskiljande byggnadsdelen. Tätningar utförs med typgodkänt material enligt till typgodkännandet hörande handlingar Material i kanaler Kanaler utförs generellt av obrännbart material (A2-s1,d0) Imkanal Brandkonsulten AB rekommenderar att imkanaler utförs enligt principer i Imkanal Notera att även kanaler från kåpor som förses med ozonrening och motsvarande, ska utföras som imkanaler Schakt och aggregatrum Schakt utförs öppna i bjälklag och bottnas längst ner och högst upp. Avskiljande konstruktioner kring schakt utförs i lägst brandteknisk klass EI 30. Invändiga ytor utförs i obrännbart material (A2-s1,d0) eller tändskyddande beklädnad (K 210/B-s1,d0) med ytskikt klass I (B-s1,d0) Aggregatrum Aggregatrum utförs i lägst brandteknisk klass EI 60. Invändiga ytor utförs med obrännbart material (A2-s1,d0) eller tändskyddande beklädnad (K 210/B-s1,d0) med ytskikt klass I (B-s1,d0). Aggregatrumsväggar utförs med obrännbar isolering Styr- och övervakningssystem Detektering Detektering sker med fastighetens automatiska brandlarm. 16 (20)

17 Elmatning Fläktar förses med säkrad matning vid brand. 11 Hissar Byggnaden förses med ett antal hissar Skydd mot brand- och brandgasspridning via hisschakt Hisschakt som vetter mot olika brandceller utförs som egen brandcell och förses med brandgasventilation i schakttopp. Hisschakt som endast vetter mot en brandcell behöver inte avskiljas brandtekniskt och ingen brandgasventilation krävs Kraftförsörjning och styrfunktioner Elkablar till hissmaskineri utförs avskilda i klass EI 30 eller motsvarande inom de brandceller som betjänas av hissen med undantag för hisschaktet. Hissarna ska utformas så att de kan styras till stannplan och alternativplan vid brand Invändiga ytskikt i hiss Tak och väggytor: Ytskikt lägst klass (D-s2,d0) då hisschaktet är placerat i egen brandcell. Ytskikt klass I (B-s1,d0) på obrännbart material (A2-s1,d0) eller på tändskyddande beklädnad (K 210/B-s1,d0). 12 Brandtekniska installationer 12.1 Automatiskt brandlarm Omfattning Byggnaden förses med fullständig övervakning i form av ett adresserbart, automatiskt brandlarm Regelverk och utförande Det automatiska brandlarmet utförs enligt SBF 110:6. Brandlarmanläggningen projekteras av behörig ingenjör certifierad av Svensk Brandoch Säkerhetscertifiering AB (SBSC) och installeras av anläggarfirma som är intygad/ certifierad av SBSC Aktivering Brandlarmet aktiveras av rökdetektorer och larmtryckknappar. Linjedetektorer kan också användas Brandförsvarstablåer Brandförsvarstablå placeras i samråd med räddningstjänsten Larmlagring Möjlighet till larmlagring ska finnas Larmöverföring Signal från aktiverat brandlarm överförs till larmcentral med avtal för utalarmering av räddningstjänsten. Larm vidarekopplat till räddningstjänsten får synkroniseras med signal från sprinkleranläggningen Utrymningslarm Omfattning Hela byggnaden utförs med utrymningslarm. 17 (20)

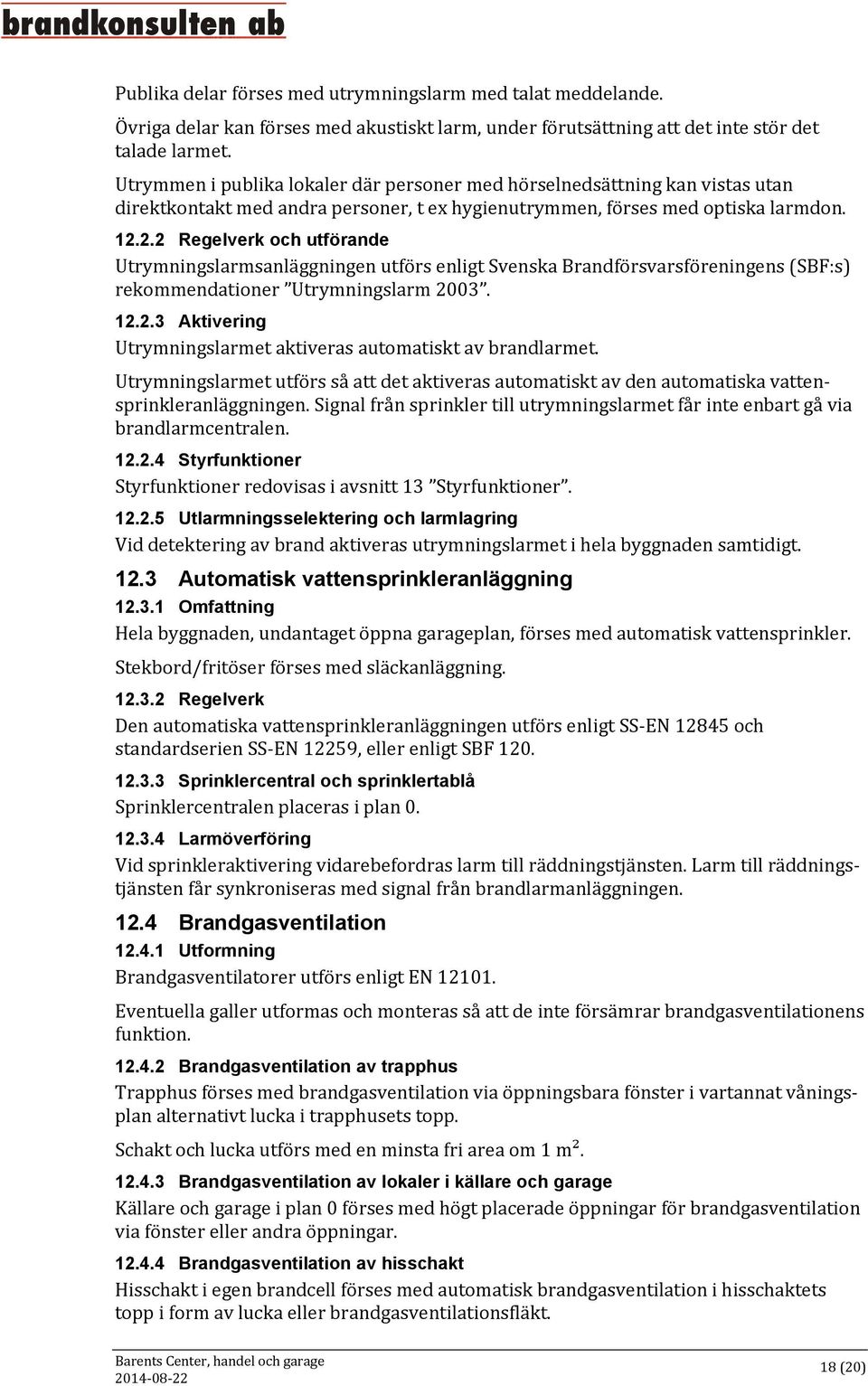

18 Publika delar förses med utrymningslarm med talat meddelande. Övriga delar kan förses med akustiskt larm, under förutsättning att det inte stör det talade larmet. Utrymmen i publika lokaler där personer med hörselnedsättning kan vistas utan direktkontakt med andra personer, t ex hygienutrymmen, förses med optiska larmdon Regelverk och utförande Utrymningslarmsanläggningen utförs enligt Svenska Brandförsvarsföreningens (SBF:s) rekommendationer Utrymningslarm Aktivering Utrymningslarmet aktiveras automatiskt av brandlarmet. Utrymningslarmet utförs så att det aktiveras automatiskt av den automatiska vattensprinkleranläggningen. Signal från sprinkler till utrymningslarmet får inte enbart gå via brandlarmcentralen Styrfunktioner Styrfunktioner redovisas i avsnitt 13 Styrfunktioner Utlarmningsselektering och larmlagring Vid detektering av brand aktiveras utrymningslarmet i hela byggnaden samtidigt Automatisk vattensprinkleranläggning Omfattning Hela byggnaden, undantaget öppna garageplan, förses med automatisk vattensprinkler. Stekbord/fritöser förses med släckanläggning Regelverk Den automatiska vattensprinkleranläggningen utförs enligt SS-EN och standardserien SS-EN 12259, eller enligt SBF Sprinklercentral och sprinklertablå Sprinklercentralen placeras i plan Larmöverföring Vid sprinkleraktivering vidarebefordras larm till räddningstjänsten. Larm till räddningstjänsten får synkroniseras med signal från brandlarmanläggningen Brandgasventilation Utformning Brandgasventilatorer utförs enligt EN Eventuella galler utformas och monteras så att de inte försämrar brandgasventilationens funktion Brandgasventilation av trapphus Trapphus förses med brandgasventilation via öppningsbara fönster i vartannat våningsplan alternativt lucka i trapphusets topp. Schakt och lucka utförs med en minsta fri area om 1 m² Brandgasventilation av lokaler i källare och garage Källare och garage i plan 0 förses med högt placerade öppningar för brandgasventilation via fönster eller andra öppningar Brandgasventilation av hisschakt Hisschakt i egen brandcell förses med automatisk brandgasventilation i hisschaktets topp i form av lucka eller brandgasventilationsfläkt. 18 (20)

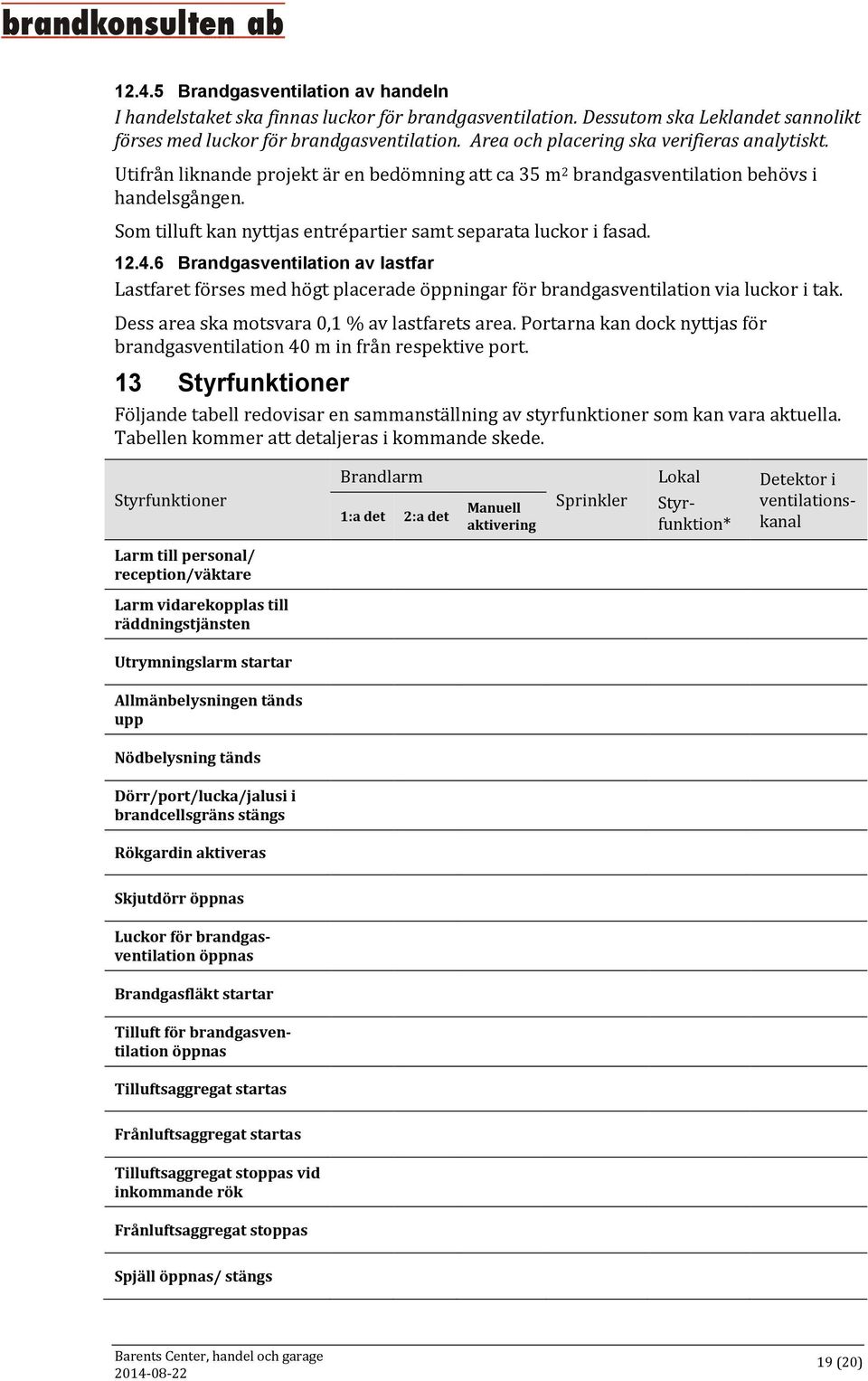

19 Brandgasventilation av handeln I handelstaket ska finnas luckor för brandgasventilation. Dessutom ska Leklandet sannolikt förses med luckor för brandgasventilation. Area och placering ska verifieras analytiskt. Utifrån liknande projekt är en bedömning att ca 35 m 2 brandgasventilation behövs i handelsgången. Som tilluft kan nyttjas entrépartier samt separata luckor i fasad Brandgasventilation av lastfar Lastfaret förses med högt placerade öppningar för brandgasventilation via luckor i tak. Dess area ska motsvara 0,1 % av lastfarets area. Portarna kan dock nyttjas för brandgasventilation 40 m in från respektive port. 13 Styrfunktioner Följande tabell redovisar en sammanställning av styrfunktioner som kan vara aktuella. Tabellen kommer att detaljeras i kommande skede. Styrfunktioner Brandlarm 1:a det 2:a det Manuell aktivering Sprinkler Lokal Styrfunktion* Detektor i ventilationskanal Larm till personal/ reception/väktare Larm vidarekopplas till räddningstjänsten Utrymningslarm startar Allmänbelysningen tänds upp Nödbelysning tänds Dörr/port/lucka/jalusi i brandcellsgräns stängs Rökgardin aktiveras Skjutdörr öppnas Luckor för brandgasventilation öppnas Brandgasfläkt startar Tilluft för brandgasventilation öppnas Tilluftsaggregat startas Frånluftsaggregat startas Tilluftsaggregat stoppas vid inkommande rök Frånluftsaggregat stoppas Spjäll öppnas/ stängs 19 (20)

20 Styrfunktioner Brandlarm 1:a det 2:a det Manuell aktivering Sprinkler Lokal Styrfunktion* Detektor i ventilationskanal Hissar styrs till Brandgasvent hissar öppnas/startas vid detektering av rök i schakt Musikanläggning stängs av Filmen stoppas Lokala släcksystem Rulltrappor stoppas normalt inte. 14 Ritningar Ritningar med Brandkonsulten AB:s anteckningar, daterade. 20 (20)
