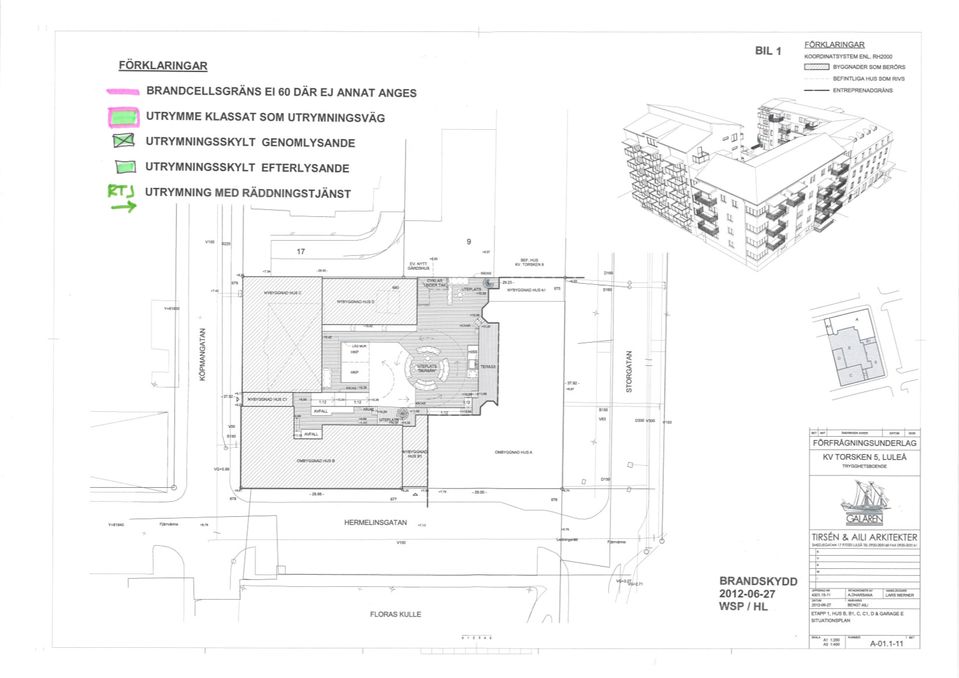

2 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 1(9) 0. INLEDNING Brandskyddsdokumentationen avser om- och nybyggnad av hus vid Köpmangatan- Hermelinsgatan i kv Torsken 5 i centrala Luleå enl situationsplan bil 1. Projektet utgör en första etapp av flera större ombyggnader i samma kvarter. Brandskyddet utformas enligt BBR 18. Dokumentationen är upprättad av Håkan Lantz, WSP Byggprojektering i Luleå, på uppdrag av Galären AB i Luleå. Dokumentationen är i denna utgåva upprättad i ett förfrågningsskede och utgör en ramhandling för myndighetskontakter och för kommande projektering. Dokumentationen skall kontinuerligt uppdateras och i sin slutliga version som relationshandling beskriva brandskyddet i färdigställd byggnad. 1. BYGGNADSBESKRIVNING Planer, sektioner och fasader redovisas i bil 1. Hus B en är en byggnad från början av 1940-talet och som får 6 våningsplan där nedersta planet är ett souterrängplan. Översta planet är en vindsvåning med förråd. Hus B1 är en nybyggnad i 5 plan (fill-in) där nedersta planet är en garageinfart. Hus C är en nybyggnad i 7 plan. Hus C1 är en nybyggnad i 5 plan (fill-in) där nedersta planet är en öppen portik. Hus D är en nybyggnad i 1 plan. I hus B kommer att ske en del ombyggnader i bef delar. Hus B är uppförd med källare av betong, bärande väggar av murverk och fyllnadsbjälklag med balkar av stål (ev även trä) kompletterade med skikt av träpanel, puts och gips (kollas) Till denna etapp hör även ett garage som ansluter till husen A och B. Byggnadsmaterial i nybyggnader är inte bestämda i detta läge H/hl06253Luleå/centrum/Torsken B&C bd

3 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 2(9) 2. DIMENSIONERANDE FÖRUTSÄTTNINGAR Räddningstjänstens insatstid: < 10 min. Verksamheter/risker: Hus B Plan 2: Butiker, förråd, installationsutrymmen Plan 3-6 : Bostäder Plan 7: Förråd Hus B 1 Plan 2: Infart till garage Plan 3-6 : Bostäder Plan 7: Förråd Hus C Plan 2: Samvarorum (max 150 personer), serveringskök ( klassat som storkök), relax, installationsutrymmen Plan 3-7 : Bostäder Plan 8: Bostäder, tvättstuga, installationer Hus C1 Plan 2: Infart till innergård Plan 3-5 : Bostäder Plan 6: Förråd Hus D Plan 2: Bostäder Garage Garage med plats för 15 bilar De nya bostäderna skall utföras som sk trygghetsboenden vilka brandtekniskt klassas som vanliga bostäder Våningsantal /byggnadsklass Max 7 våningar ovan mark Byggnadsklass: Br H/hl06253Luleå/centrum/Torsken B&C bd

4 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 3(9) 3. MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING Alternativ utrymning från översta planet i hus C sker via förrådsvåning i hus B enligt pkt 4 nedan. 4. UTRYMNING Allmänt Utrymningsmöjligheter redovisas på ritningar bil 1. Utrymning från bostäderna förutsätts ske - via trapphusen - alternativt med Räddningstjänstens stegutrustning. Här förutsätts att balkong eller sidohängda fönster kan utnyttjas. Utrymning med Räddningstjänsten förutsätter inte att fordon behöver köras in på innergård. Vid utrymning från innergård är max höjd till fönsterbröstning/balkong räcke 11 m på aktuella plan. I hus B är alternativ utrymning på plan 3-5 fönsterutrymning med hjälp av Räddningstjänsten plan 6 annat trapphus via korridor i egen brandcell I hus C är alternativ utrymning på plan 3-5: Fönsterutrymning med hjälp av Räddningstjänsten plan 6 : Annat trapphus via korridor i egen brandcell. plan 7: - 3 lägenheter med Räddningstjänstens maskinstege/korg med uppställning på Köpmangatan - 2 lägenheter via vindsutrymme i hus B. Denna utrymningsväg är inte brandavskiljd vid passagen i hus B. Lösningen har bedömts godtagbar genom att a) denna väg endast behöver nyttjas när huvudtrapphuset är blockerat av rök. Det bedöms då att det är mycket låg sannolikhet för att det samtidigt är blockerat av rök/brand i den andra huskroppen (hus B). b) Utrymningen avser endast 2 lägenheter H/hl06253Luleå/centrum/Torsken B&C bd

5 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 4(9) Garage plan 8 med Räddningstjänstens maskinstege/korg med uppställning på Köpmangatan. De två lägenheterna kan nås via fönster resp balkong på gavlarna. Garaget utryms via två trapphus i hus A Utrymningslarm/brandvarnare Se pkt 12 nedan. Allmänbelysning/nödbelysning I trapphus,korridorer och källarkorridorer ordnas två efter varandra följande ljuspunkter till olika gruppsäkringar (BBR 5:352). I utrymningsväg på vind i hus B anordnas nödbelysning. Vägledande markeringar Utrymningsskyltar utförs som genomlysande skyltar med nödljusfunktion (60 min) alt efterlysande skyltar med omfattning enligt bil 2. Skyltar utförs enl AFS 2008: SKYDD MOT BRANDSPRIDNING INOM BRANDCELL Ytskikt I utrymmen klassade som utrymningsvägar gäller för väggar och tak generellt klass I (Bs1,d0), fäst på obrännbart material (A2-s1,d0) eller tändskyddande beklädnad (K2 10/B-s1,d0). Golv skall där uppfylla lägst klass G (Cfl-s1). I övrigt gäller att ytskikt i tak utförs i lägst klass I (Bs1,d0), fäst på obrännbart material (A2-s1,d0) eller tändskyddande beklädnad (K2 10/B-s1,d0), och att ytskikt på vägg utförs i lägst klass II (C-s2,d0) H/hl06253Luleå/centrum/Torsken B&C bd

6 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 5(9) Hisschakt Hisschakt skall utföras så att en brand i hissmaskineriet inte leder till kritiska förhållanden i hisskorgen (BBR 5:676). Det kan tex ske genom val av hiss med godkännande i detta avseende (normal standard numera men skall verifieras) eller brandgasventilation som startar automatiskt vid rök i hisschaktet. Elkablar till hissmaskineri skall förläggas avskiljda i EI 30, alternativt skall hissen automatiskt gå till närmaste stannplan vid strömavbrott (BBR 5:676) Imkanaler Imkanaler från kök utförs i lägst klass EI 15 alt E 15 med skyddsavstånd. Köket i serveringen i bv hus C klassas som storkök med krav på imkanaler i klass EI SKYDD MOT BRAND- OCH BRANDGASSPRIDNING MELLAN BRANDCELLER Allmänt Brandcellsindelning framgår av ritn bil 1. Varje bostad utgör en egen brandcell. Grundkrav på brandcellsskiljande byggnadsdelar är EI 60 med dörrar i EI 60-C. Lägenhetsdörrar utförs i EI 30. Avskiljande dörrar mellan olika delar av utrymningsvägar kan utföras i E 15-C. Betr övriga brandklassade dörrar se ritn bil 1 (detaljeras senare). Utförande betr öppningsautomatik/dörrstängning skall utredas i projektet. Brandklassade dörrar mot trapphus skall vara täta nertill. Installationsschakt utförs så att klass EI 60 uppnås mellan de olika brandcellerna. Utförandet av schakten är delvis avhängigt av hur installationerna utförs. Ev elschakt i trapphus /utrymningsvägar avskiljs i lägst klass EI 15 och brandavskiljs i bjälklagsnivå där bjälklag utgör brandcellsgräns H/hl06253Luleå/centrum/Torsken B&C bd

7 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 6(9) Om två fönster i innervinkel, tillhörande olika brandceller, ligger närmare varandra än 2 m skall ett av fönstren utföras i klass E 15. I innervinkel mellan hus C och C1utförs två fönster fasta i E 15( C1) och två öppningsbara (pivothängda) i E15 enl bil 1. Tätningar i brandcellsgränser skall utföras med typgodkända system och märketikett skall finnas intill varje tätning med uppgift om brandklass och fabrikat. Balkonger Om balkonger skall glasas in skall avskiljning ordnas i lägst klass E 30 mot intill- och ovanliggande balkonger. Hiss Hissen förbinder olika brandceller. För att klara den avskiljande förmågan skall dörrar utföras i EI 60 och schaktet förses med automatisk brandgasventilation som startar vid rök i schaktet. (Brandgastäta dörrar är ett alternativ till brandgasventilation men sådana finns ännu inte tillgängliga) 7. SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER För att hindra brandspridning till angränsande byggnader på annan tomt, Torsken 17, skall finnas avskiljningar motsvarande klass REI-90 M. I gavel hus C mot angränsande tomt kommer att finnas fönster som avses att nyttjas som utrymningsväg. Utförande betr öppningsbarhet skall utvärderas i samråd med myndigheter. 8. VENTILATION Ventilation utförs så att klasser på brandcellsgränser upprätthålls. Skydd mot brandgasspridning skall ske till nivån förhindra mot bostäder och utrymningsvägar. (Beskrivning av valda utföranden skall infogas) Tätningar i brandcellsgränser skall utföras med typgodkända system och märketikett skall finnas intill varje tätning med uppgift om brandklass och fabrikat H/hl06253Luleå/centrum/Torsken B&C bd

8 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 7(9) 9. UPPVÄRMNINGSANORDNINGAR Fjärrvärme. 10. BÄRVERKENS BRANDTEKNISKA KLASS Hus B har 5 våningsplan ovan mark. För sådan byggnad gäller att vertikalt och stomstabiliserande bärverk skall utföras i R 90. Befintlig byggnad har sådant bärverk utfört i murverk vilket kan bedömas uppfylla klass R 90. Nya vertikalbärverk utförs i R 90. Hus C har 5 våningsplan ovan mark. För sådan byggnad gäller att vertikalt och stomstabiliserande bärverk skall utföras i R 90. Horisontella bärverk skall uppfylla R 60 vilket befintliga bärverk bedöms uppfylla, möjligen med mindre avvikelser som bedöms godtagbara i den äldre byggnadsdelen. Bärverk till yttertak, där vind är oinredd, kan utföras utan brandteknisk klass (R0) om bärverket ligger under en linje som går i 45 gr vinkel från bjälklagets överkant vid fasad. Överkant kan sättas till ök värmeisolering. Vind som endast innehåller förråd räknas i detta sammanhang som oinredd. Garage utförs med bärverk i klass R 60. Trapplopp i trapphus, balkonger och skärmtak skall uppfylla klass R ÅTGÄRDER FÖR ATT UNDERLÄTTA SLÄCKNING/RÄDDNING Tillträdesvägar framgår av ritningar bil 1. Ytor som är avsedda att vara räddningsvägar och uppställningsplatser för Räddningstjänsten skall utföras i samråd med dem och vid behov förses med erforderlig skyltning. Det förutsätts inte att Räddningstjänsten skall kunna köra in med räddningsfordon på innergården. I taket på hus B och C ordnas takluckor, öppningsbara utifrån av Räddningstjänsten, till varje avskild del av kallvinden. För hus B kan dessa utgöras av rökluckorna enl nedan H/hl06253Luleå/centrum/Torsken B&C bd

9 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 8(9) I hus B, där vinden används som förråd, skall finnas möjlighet till brandgasventilation via jämnt fördelade rökluckor. Luckorna skall ha en sammanlagd yta av ca 1 % av förrådsytan (ger ca 3 m2). Luckorna skall kunna öppnas utifrån av Räddningstjänsten. 12. BRANDTEKNISKA INSTALLATIONER Utrymningslarm/brandvarnare I bostadslägenheter anordnas minst en brandvarnare per lägenhet och våningsplan. Varje brandvarnares övervakningsområde skall dock inte överstiga 60 m2 och avståndet mellan två brandvarnare skall inte överstiga 12 m. Brandvarnare placeras i utrymme som behöver passeras i händelse av utrymning och larm skall kunna uppfattas tydligt i hela lägenheten. Utanför varje sovrum skall finnas en brandvarnare. Brandvarnare skall uppfylla EN Brandvarnare kan strömförsörjas av batterier eller var nätanslutna men skall då ha batteribackup. Brandgasventilation Trapphus Trapphus skall ha möjlighet till brandgasventilation som kan ordnas genom öppningsbara fönster på varje våningsplan i trapphuset eller röklucka i trapphustoppen, öppningsbar från markplan Källare Från källare skall finnas möjlighet till brandgasventilation. Från källare hus B finns igensatta fönster som ändras så att de kan nyttjas för brandgasventilation ( 2 öppningar) Släckanläggningar I kök i lokal C201 skall installeras automatiska släckanläggningar ovanför ev stekbord och frityrgrytor H/hl06253Luleå/centrum/Torsken B&C bd

10 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE, ETAPP 1,HUS B TOM HUS E BRANDSKYDDSDOKUMENTATION Utgåva 3, , förfrågningsskede 9(9) 13. ÖVRIGA BRANDTEKNISKA ÅTGÄRDER Timer /spisvakt I bostäder klassade som trygghetsboenden förses spis med spisvakt som förhindrar brandtillbud. I samvarorum, relax och personalutrymmen i butik förses utrustning,som kan innebära brandrisk om den glöms påslagen, med timer. 14. PLANER FÖR DRIFT OCH UNDERHÅLL För brandteknisk utrustning och brandtekniska installationer skall finnas planer för drift och underhåll. 15. VERIFIERING Under projektering & byggskede skall kontroll ske av brandskyddet. Kontrollen skall ske genom dokumenterad egenkontroll och genom besiktningar. Överensstämmelse med regelverk, brandskyddsdokumentation, ramhandlingar och bygghandlingar skall kontrolleras och dokumenteras. Kontroll och dokumentation skall avse: Bärverk (brandtekniska klasser) Ytskikt (brandtekniska klasser) Brandcellsskiljande konstruktioner inkl dörrar (brandtekniska klasser, täthet) Ventilation, brandtekniska funktioner Brandtätningar (bygg och installationer) Belysning utrymningsvägar Brandgasventilation källare, trapphus, vind Brandvarnare Spisvakt/timer Utrymningsskyltning Ev automatiska släckanläggningar 16. BILAGOR Bil 1: Planer, sektioner och fasader H/hl06253Luleå/centrum/Torsken B&C bd
