1 PCS250 GSM/GPRS Kommunikationsmodul V 1.0 Programmerings och Installations manual

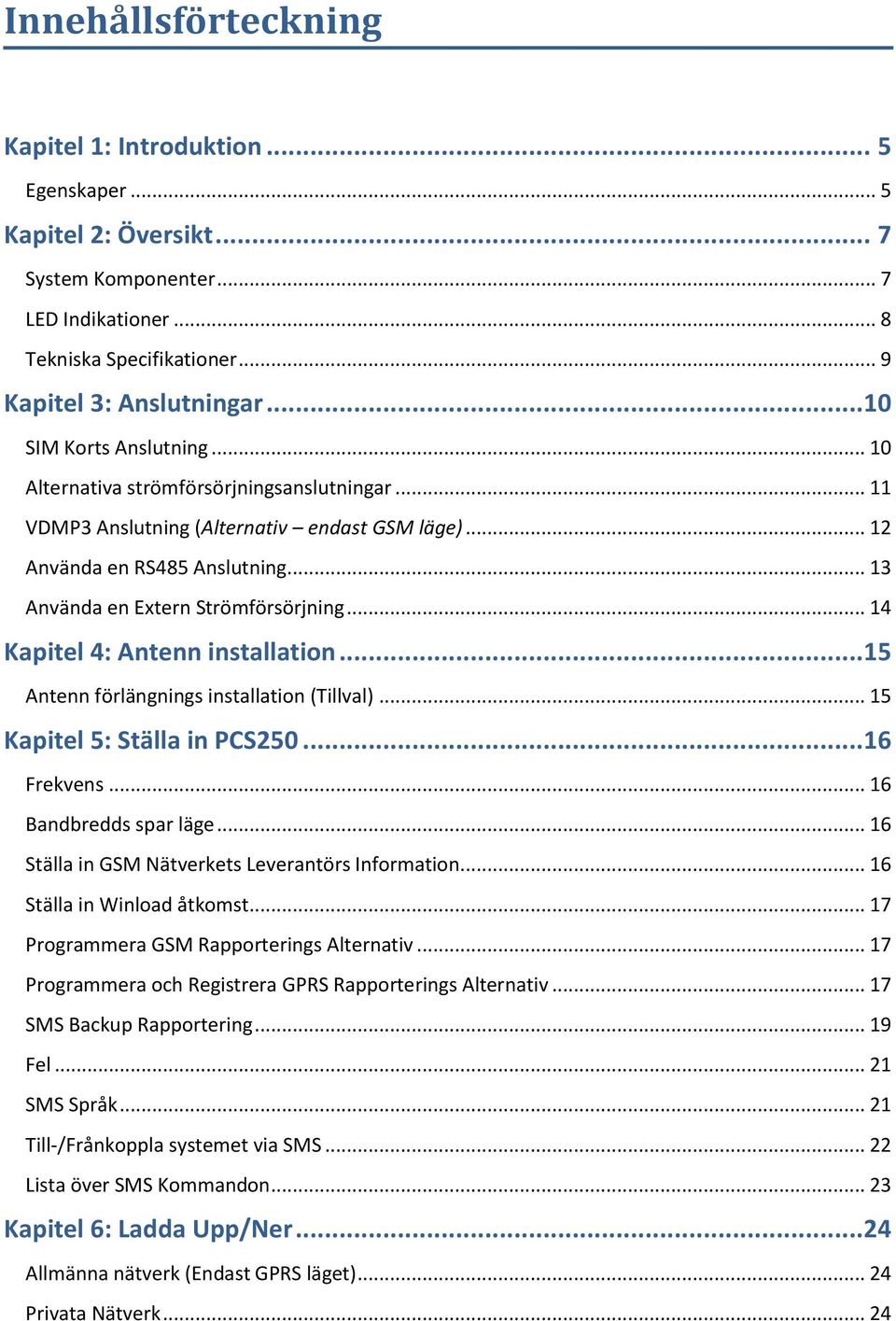

2 Innehållsförteckning Kapitel 1: Introduktion... 5 Egenskaper... 5 Kapitel 2: Översikt... 7 System Komponenter... 7 LED Indikationer... 8 Tekniska Specifikationer... 9 Kapitel 3: Anslutningar SIM Korts Anslutning Alternativa strömförsörjningsanslutningar VDMP3 Anslutning (Alternativ endast GSM läge) Använda en RS485 Anslutning Använda en Extern Strömförsörjning Kapitel 4: Antenn installation Antenn förlängnings installation (Tillval) Kapitel 5: Ställa in PCS Frekvens Bandbredds spar läge Ställa in GSM Nätverkets Leverantörs Information Ställa in Winload åtkomst Programmera GSM Rapporterings Alternativ Programmera och Registrera GPRS Rapporterings Alternativ SMS Backup Rapportering Fel SMS Språk Till-/Frånkoppla systemet via SMS Lista över SMS Kommandon Kapitel 6: Ladda Upp/Ner Allmänna nätverk (Endast GPRS läget) Privata Nätverk... 24

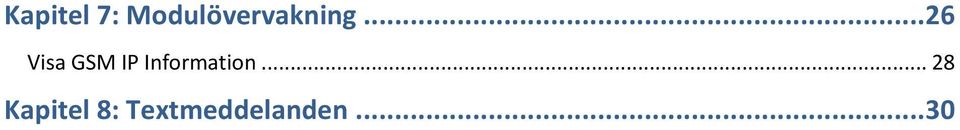

3 Kapitel 7: Modulövervakning Visa GSM IP Information Kapitel 8: Textmeddelanden... 30

4

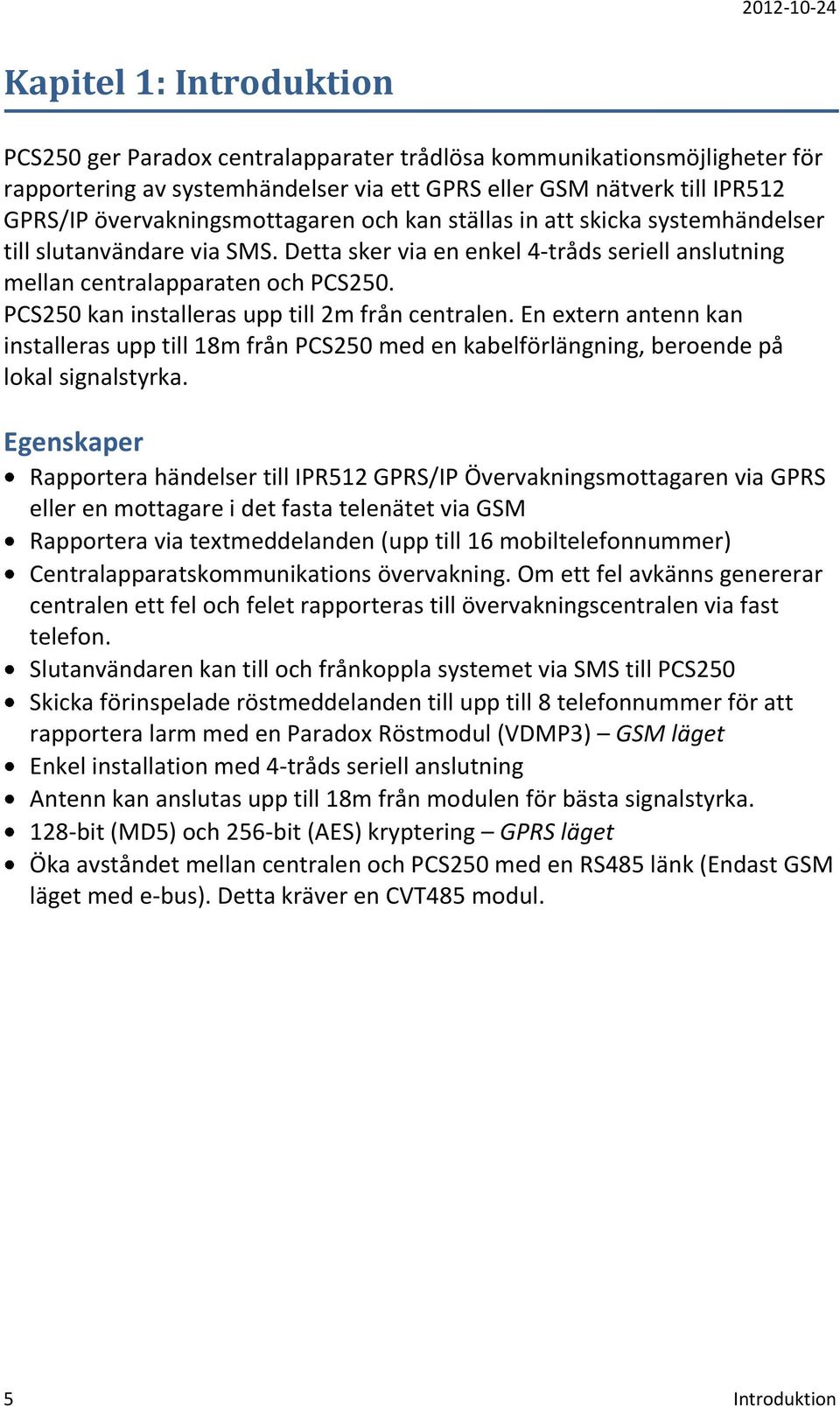

5 Kapitel 1: Introduktion PCS250 ger Paradox centralapparater trådlösa kommunikationsmöjligheter för rapportering av systemhändelser via ett GPRS eller GSM nätverk till IPR512 GPRS/IP övervakningsmottagaren och kan ställas in att skicka systemhändelser till slutanvändare via SMS. Detta sker via en enkel 4-tråds seriell anslutning mellan centralapparaten och PCS250. PCS250 kan installeras upp till 2m från centralen. En extern antenn kan installeras upp till 18m från PCS250 med en kabelförlängning, beroende på lokal signalstyrka. Egenskaper Rapportera händelser till IPR512 GPRS/IP Övervakningsmottagaren via GPRS eller en mottagare i det fasta telenätet via GSM Rapportera via textmeddelanden (upp till 16 mobiltelefonnummer) Centralapparatskommunikations övervakning. Om ett fel avkänns genererar centralen ett fel och felet rapporteras till övervakningscentralen via fast telefon. Slutanvändaren kan till och frånkoppla systemet via SMS till PCS250 Skicka förinspelade röstmeddelanden till upp till 8 telefonnummer för att rapportera larm med en Paradox Röstmodul (VDMP3) GSM läget Enkel installation med 4-tråds seriell anslutning Antenn kan anslutas upp till 18m från modulen för bästa signalstyrka. 128-bit (MD5) och 256-bit (AES) kryptering GPRS läget Öka avståndet mellan centralen och PCS250 med en RS485 länk (Endast GSM läget med e-bus). Detta kräver en CVT485 modul. 5 Introduktion

6 Inkluderade material Seriell kabel GPRS14 Modul Material som krävs/kan användas Aktivt SIM kort (Krävs) Paradox Röstmodul VDMP3 (kan användas) Antennförlängning (kan användas) 12VDC Extern strömförsörjning (kan användas) Kompatibilitet EVO48 och EVO192 centralerna v2.02 eller högre K641 och K641R knappsatser V1.51 eller högre SP serien v3.42 med K32LCD knappsats v1.22 eller högre MG serien V4.0 eller högre med K32LCD knappsatser eller högre För uppdateringar var god besök paradox-security.se Introduktion 6

7 Kapitel 2: Översikt Detta avsnitt ger en översikt över Paradox PCS250 Kommunikations Modulen. Den täcker tekniska specifikationer, LED funktioner, och en översikt över PCS250 systemets komponenter. System Komponenter 1) GPRS14 med två SIM korts platser 2) Ljudingång 3) InField uppgraderings anslutning 4) Funktionsknapp för framtida användning 5) RS485/Ström anslutning 6) Framtida användning 7) Seriell kabelanslutning 8) Ljudmoduls anslutning (ex. VDMP3) 9) System LED (se LED Indikationer på sidan 7) Översikt

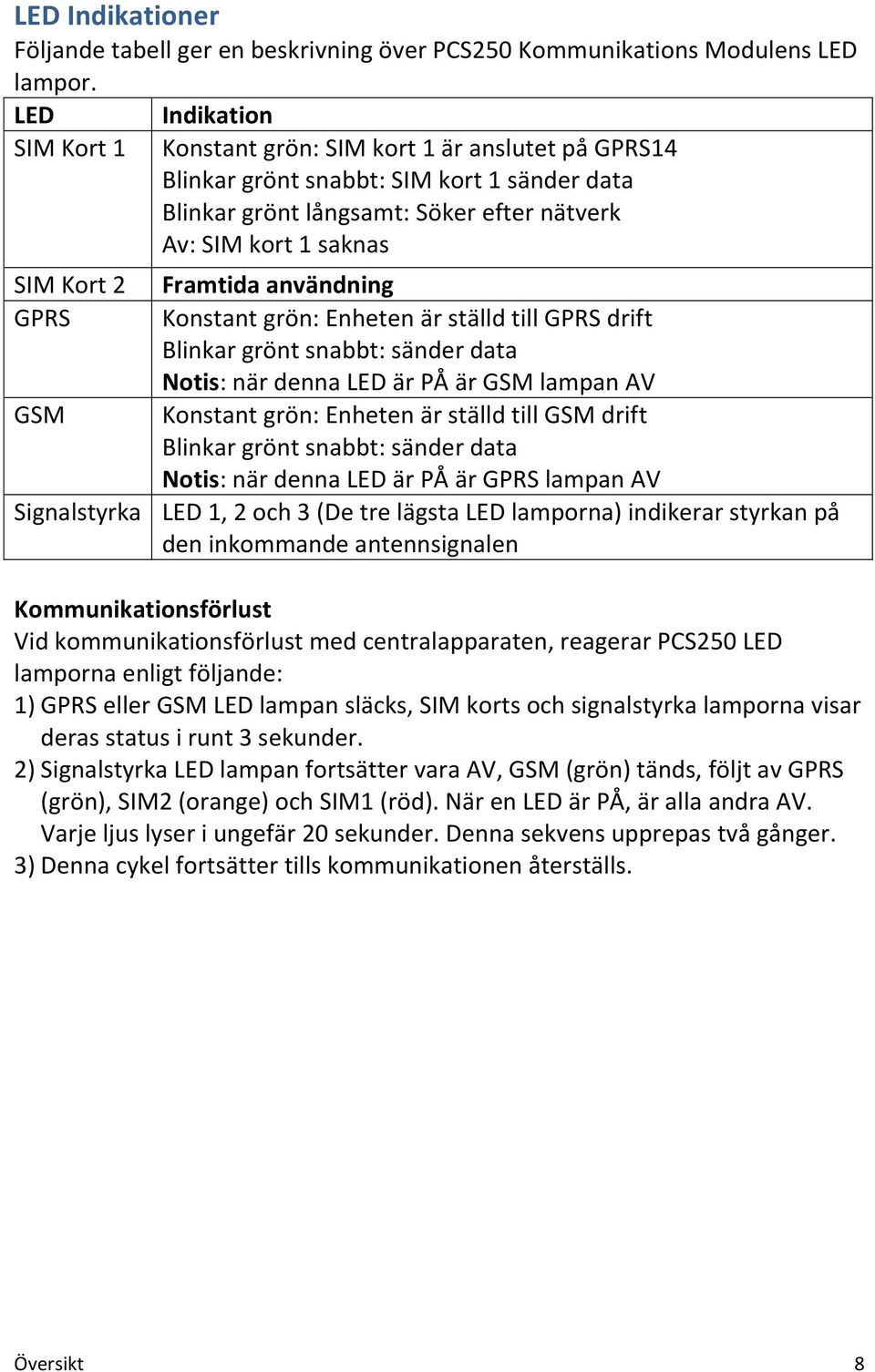

8 LED Indikationer Följande tabell ger en beskrivning över PCS250 Kommunikations Modulens LED lampor. LED SIM Kort 1 SIM Kort 2 GPRS GSM Indikation Konstant grön: SIM kort 1 är anslutet på GPRS14 Blinkar grönt snabbt: SIM kort 1 sänder data Blinkar grönt långsamt: Söker efter nätverk Av: SIM kort 1 saknas Framtida användning Konstant grön: Enheten är ställd till GPRS drift Blinkar grönt snabbt: sänder data Notis: när denna LED är PÅ är GSM lampan AV Konstant grön: Enheten är ställd till GSM drift Blinkar grönt snabbt: sänder data Notis: när denna LED är PÅ är GPRS lampan AV Signalstyrka LED 1, 2 och 3 (De tre lägsta LED lamporna) indikerar styrkan på den inkommande antennsignalen Kommunikationsförlust Vid kommunikationsförlust med centralapparaten, reagerar PCS250 LED lamporna enligt följande: 1) GPRS eller GSM LED lampan släcks, SIM korts och signalstyrka lamporna visar deras status i runt 3 sekunder. 2) Signalstyrka LED lampan fortsätter vara AV, GSM (grön) tänds, följt av GPRS (grön), SIM2 (orange) och SIM1 (röd). När en LED är PÅ, är alla andra AV. Varje ljus lyser i ungefär 20 sekunder. Denna sekvens upprepas två gånger. 3) Denna cykel fortsätter tills kommunikationen återställs. Översikt 8

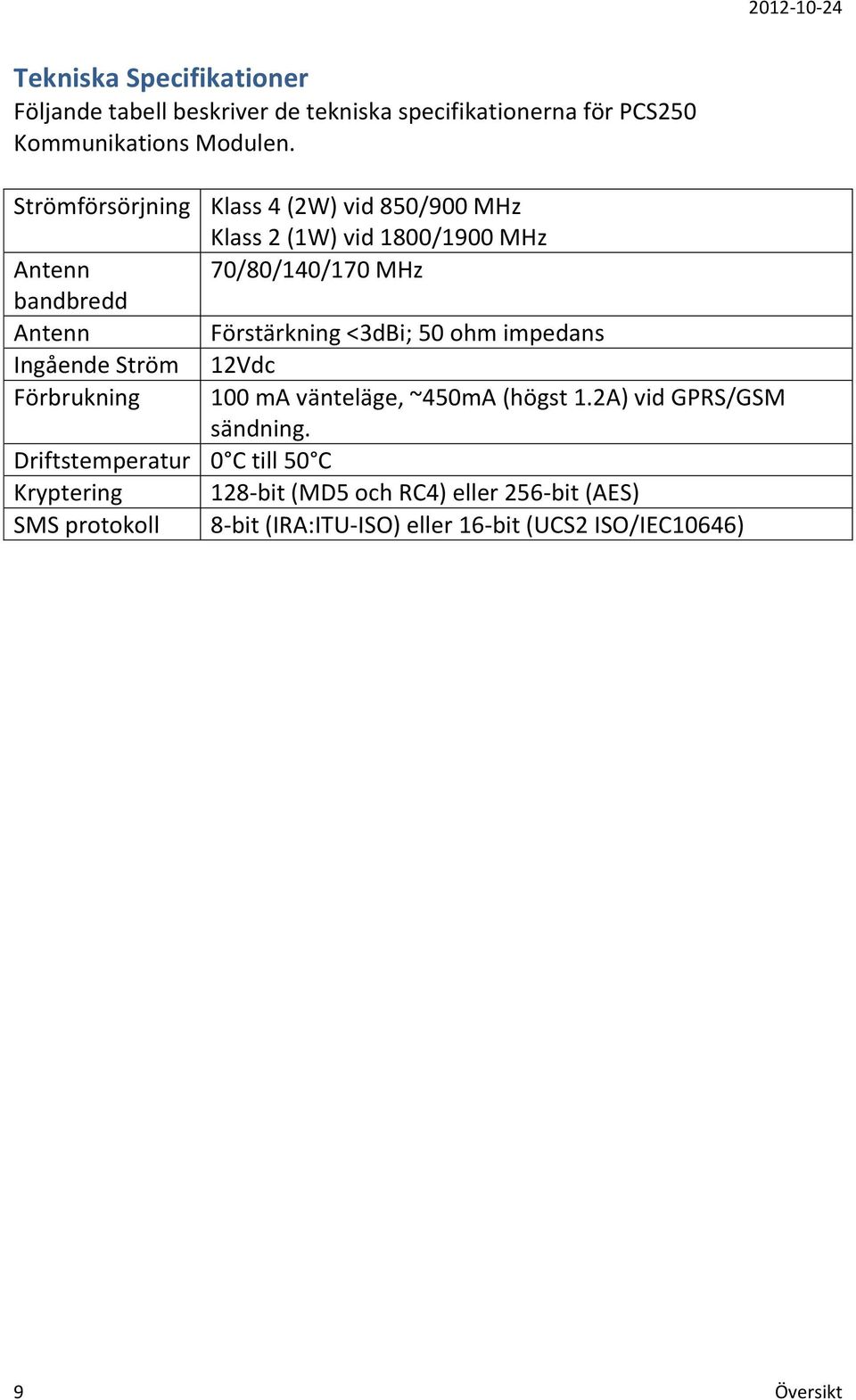

9 Tekniska Specifikationer Följande tabell beskriver de tekniska specifikationerna för PCS250 Kommunikations Modulen. Strömförsörjning Klass 4 (2W) vid 850/900 MHz Klass 2 (1W) vid 1800/1900 MHz Antenn 70/80/140/170 MHz bandbredd Antenn Förstärkning <3dBi; 50 ohm impedans Ingående Ström 12Vdc Förbrukning 100 ma vänteläge, ~450mA (högst 1.2A) vid GPRS/GSM sändning. Driftstemperatur 0 C till 50 C Kryptering 128-bit (MD5 och RC4) eller 256-bit (AES) SMS protokoll 8-bit (IRA:ITU-ISO) eller 16-bit (UCS2 ISO/IEC10646) 9 Översikt

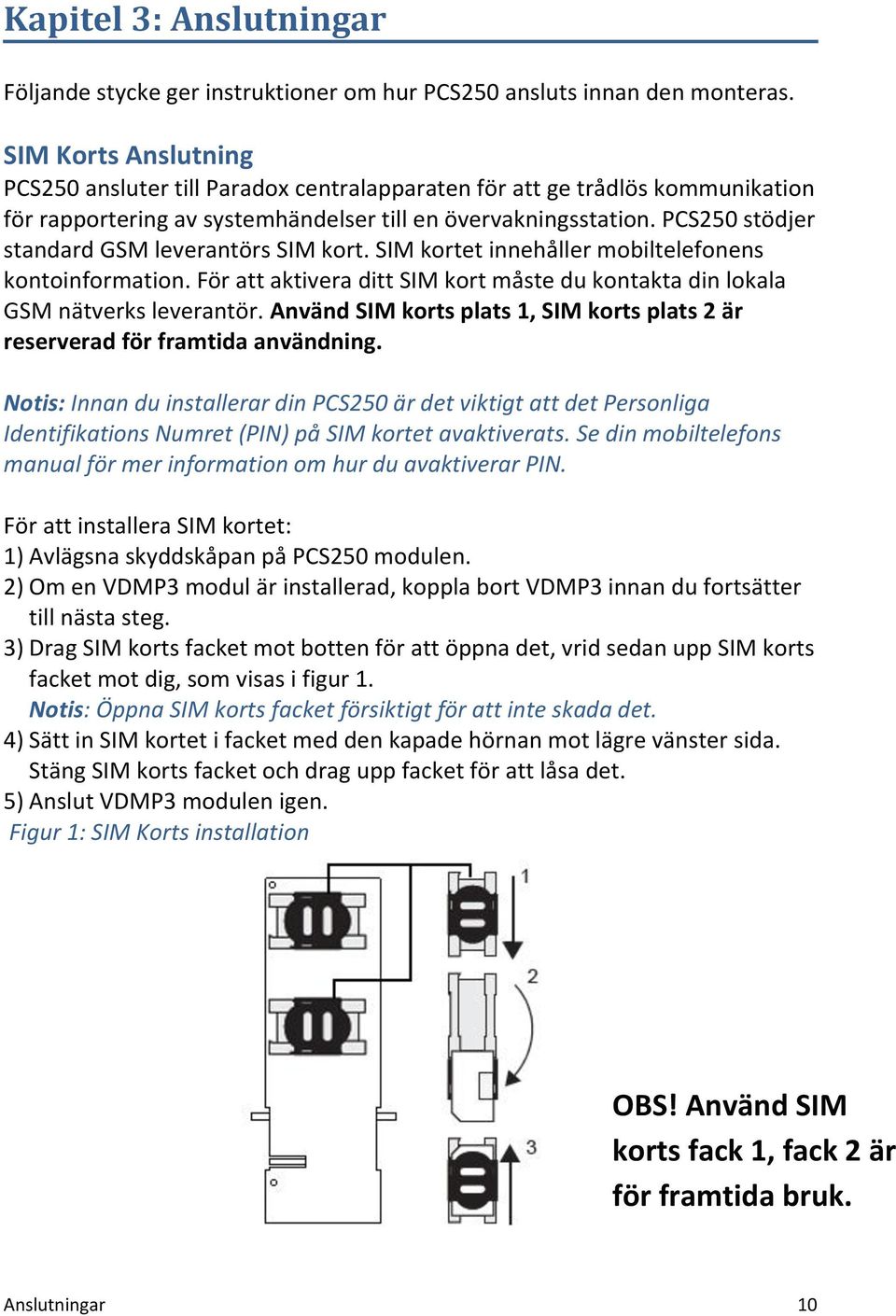

10 Kapitel 3: Anslutningar Följande stycke ger instruktioner om hur PCS250 ansluts innan den monteras. SIM Korts Anslutning PCS250 ansluter till Paradox centralapparaten för att ge trådlös kommunikation för rapportering av systemhändelser till en övervakningsstation. PCS250 stödjer standard GSM leverantörs SIM kort. SIM kortet innehåller mobiltelefonens kontoinformation. För att aktivera ditt SIM kort måste du kontakta din lokala GSM nätverks leverantör. Använd SIM korts plats 1, SIM korts plats 2 är reserverad för framtida användning. Notis: Innan du installerar din PCS250 är det viktigt att det Personliga Identifikations Numret (PIN) på SIM kortet avaktiverats. Se din mobiltelefons manual för mer information om hur du avaktiverar PIN. För att installera SIM kortet: 1) Avlägsna skyddskåpan på PCS250 modulen. 2) Om en VDMP3 modul är installerad, koppla bort VDMP3 innan du fortsätter till nästa steg. 3) Drag SIM korts facket mot botten för att öppna det, vrid sedan upp SIM korts facket mot dig, som visas i figur 1. Notis: Öppna SIM korts facket försiktigt för att inte skada det. 4) Sätt in SIM kortet i facket med den kapade hörnan mot lägre vänster sida. Stäng SIM korts facket och drag upp facket för att låsa det. 5) Anslut VDMP3 modulen igen. Figur 1: SIM Korts installation OBS! Använd SIM korts fack 1, fack 2 är för framtida bruk. Anslutningar 10

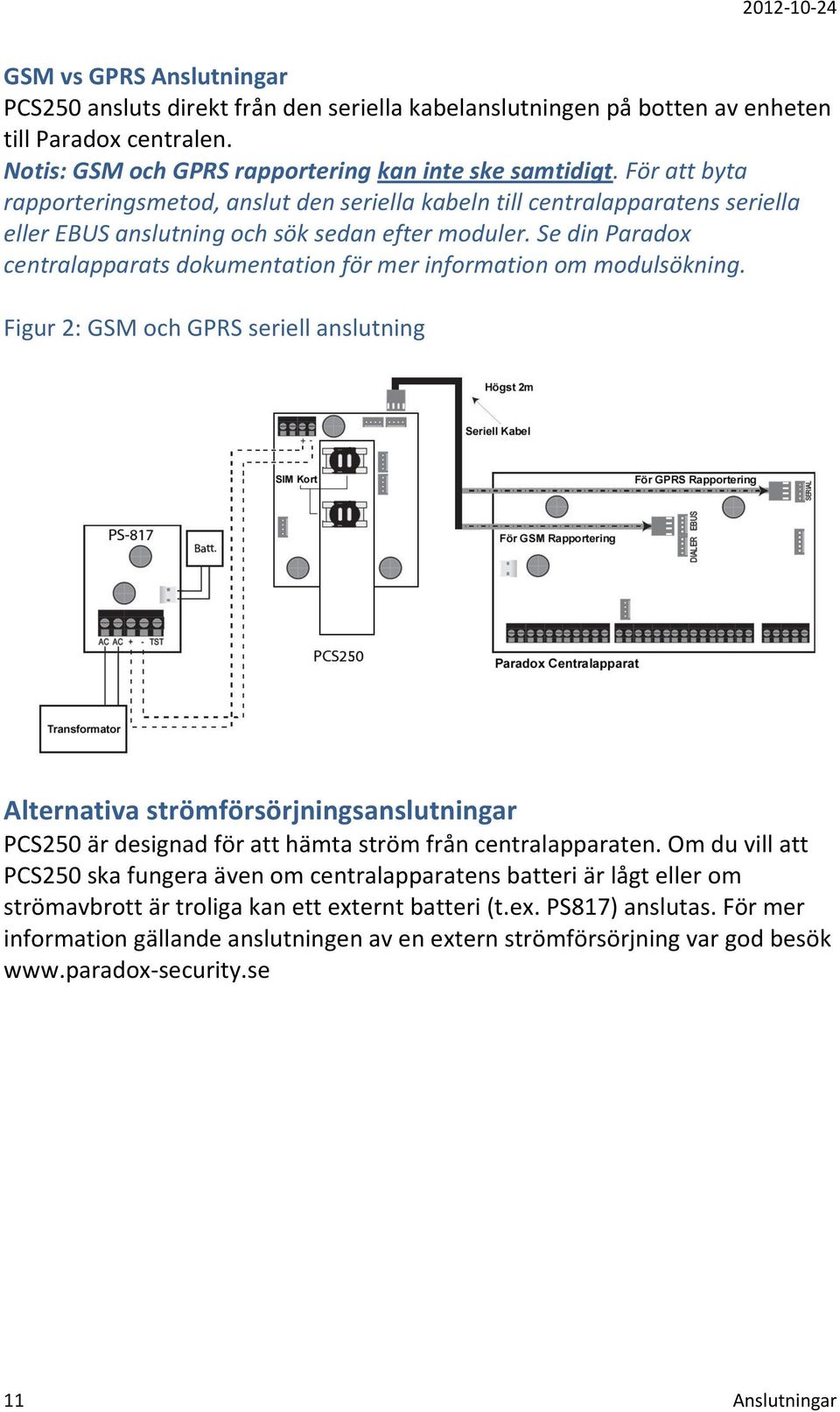

11 GSM vs GPRS Anslutningar PCS250 ansluts direkt från den seriella kabelanslutningen på botten av enheten till Paradox centralen. Notis: GSM och GPRS rapportering kan inte ske samtidigt. För att byta rapporteringsmetod, anslut den seriella kabeln till centralapparatens seriella eller EBUS anslutning och sök sedan efter moduler. Se din Paradox centralapparats dokumentation för mer information om modulsökning. Figur 2: GSM och GPRS seriell anslutning Alternativa strömförsörjningsanslutningar PCS250 är designad för att hämta ström från centralapparaten. Om du vill att PCS250 ska fungera även om centralapparatens batteri är lågt eller om strömavbrott är troliga kan ett externt batteri (t.ex. PS817) anslutas. För mer information gällande anslutningen av en extern strömförsörjning var god besök 11 Anslutningar

12 VDMP3 Anslutning (Alternativ endast GSM läge) Paradox röstmodul (VDMP3) kan skicka förinspelade meddelanden till upp till 8 telefonnummer för att rapportera larm via GSM mobiltelefon nätverket. Montera VDMP3 direkt på PCS250 Kommunikationsmodulen, så att VDMP3 kan ringa up med GSM mobiltelefons nätverket. Med VDMP3 monterad på PCS250 kan slutanvändaren till-/frånkoppla, begära systemstatus, och kontrollera PGMer över telefon. Notis: När VDMP3 används måste vissa programmeringsval ställas in. Se centralapparatens programmeringsguide för mer information. Endast en VDMP3 Röstmodul kan vara installerad, antingen på centralapparaten eller på PCS250 GPRS/GSM Kommunikationsmodulen. Om VDMP3 modulen är installerade och GSM nätverks mottagningen är svag, kan volymen justeras för att förbättra VDMP3 enhetens avkänning av knapptryckningar på telefonen. Standardvolymen är 90; detta ger bästa kommunikation. Giltiga värden är mellan 50 och 100, alla värden utanför detta återställer den till standardvärdet 90. För att justera GSM volymen måste följande SMS kommando skickas: P[lösenord].VOLOUT.[volym värde] Ex: Padmin.VOLOUT.95 [lösenord] är PCS250 lösenordet (admin är standard) och [volym värde] är den nya volymnivån. PCS250 tar emot SMS meddelandet och justerar sedan volymen. Anslutningar 12

13 Använda en RS485 Anslutning Den seriella kabeln som tillhör PCS250 kan förlänga anslutningen med högst 1m från centralapparaten, men i GSM läge kan en CVT485 modul anslutas till centralapparatens seriella port för att förlänga avståndet mellan centralen och PCS250 GPRS/GSM Kommunikations modulen. Om PCS250 måste installeras längre bort (t.ex. för bättre mottagning) används CVT485 för att omvandla seriell kommunikation till RS485 protokoll, vilket ger en anslutning upp till 300m. Anslutningslinjen A+ och B- för RS485 kan förlängas upp till 300m, men strömförsörjningslinjen (+12V och jordning för RS485 anslutningen) har en kortare begränsning baserad på ledningstjockleken (på grund av spänningsfall i ledningen under överföring). Var god se Använda en Extern Strömförsörjning på sidan 14 för mer detaljer om max ledningslängd. Notis: RS485 A+ och B- kan anslutas till en CVT485 ansluten till en avlägsen central och PCS250 kan drivas med en separat 12V strömförsörjning med kortare ledningslängd. Figur 3: CVT485 Anslutningar * eller använd en separat strömförsörjning för PCS Anslutningar

14 Använda en Extern Strömförsörjning När en extern strömförsörjning används som backup strömförsörjning, eller när strömförsörjnings ledningarna från en RS485 adapter modul (CVT485) används för att driva PCS250 enheten, ansluts de enligt följande: Skruv 1 = +12V Skruv 2 = Jordning Max ledningslängd för strömförsörjningen är följande: 12m för AWG24 20m för AWG22 30m för AWG20 50m för AWG18 Anslutningar 14

15 Kapitel 4: Antenn installation PCS250 har en inbyggd antenn, men för att förbättra mottagningen kan en extern antenn anslutas med en förlängningskabel. Antenn förlängnings installation (Tillval) Antennförlängningen är tillgänglig för att förbättra mottagningen genom att flytta antennen. Antennförlängningen säljs med ett väggmonteringsfäste. För att installera Antennförlängningen: 1) Använd monteringsfästet för att markera hålen på monteringsytan. 2) Borra hålen och sätt in antennförlängningen i fästet. 3) Montera fästet med passande verktyg. Notis: Det finns två kabelintag på PCS250 skalet. Hålet på toppen av skalet används för förlängningskabeln och det andra hålet används om en extern antenn installeras på lådan (stavantenn). 15 Antenn installation

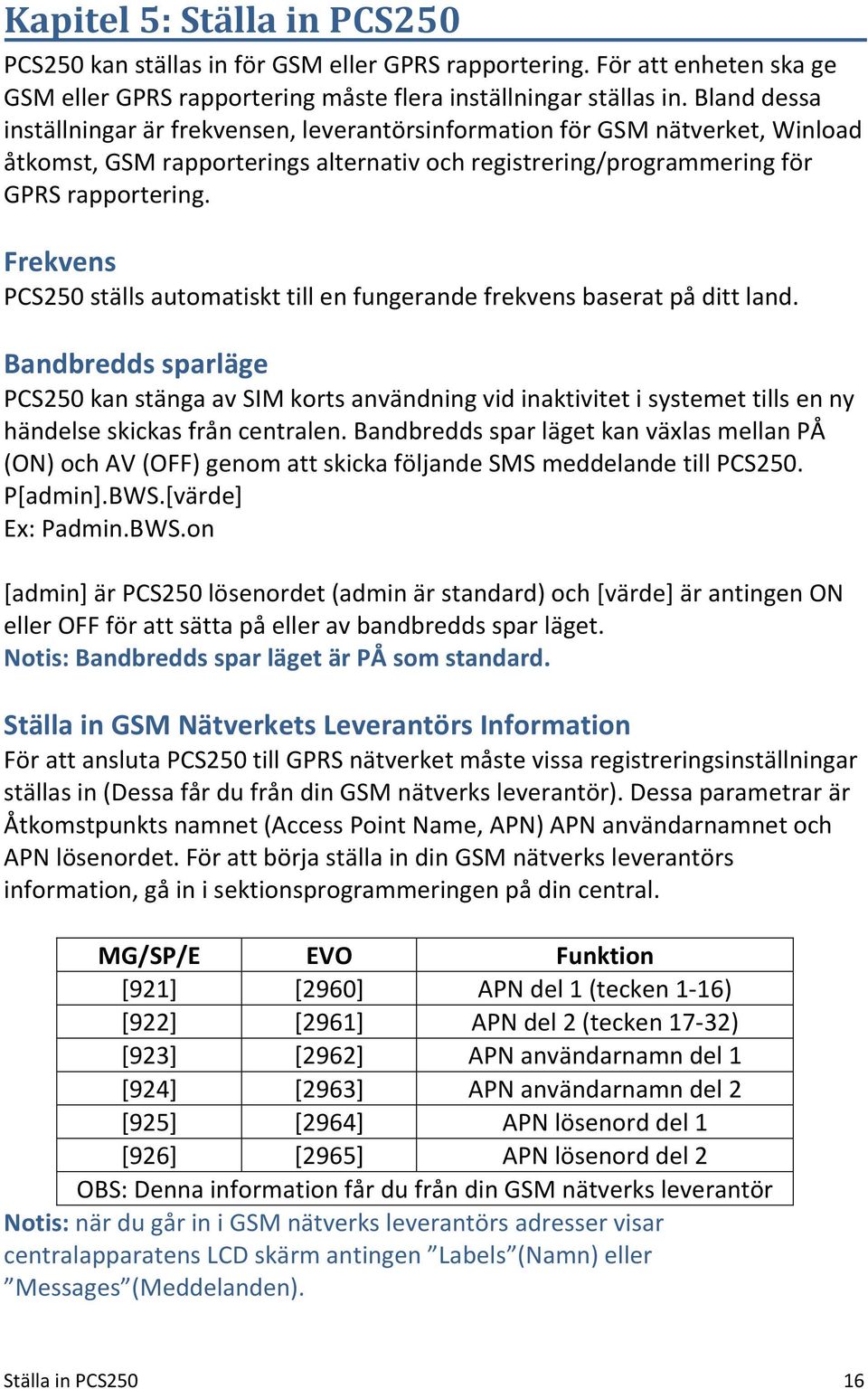

16 Kapitel 5: Ställa in PCS250 PCS250 kan ställas in för GSM eller GPRS rapportering. För att enheten ska ge GSM eller GPRS rapportering måste flera inställningar ställas in. Bland dessa inställningar är frekvensen, leverantörsinformation för GSM nätverket, Winload åtkomst, GSM rapporterings alternativ och registrering/programmering för GPRS rapportering. Frekvens PCS250 ställs automatiskt till en fungerande frekvens baserat på ditt land. Bandbredds sparläge PCS250 kan stänga av SIM korts användning vid inaktivitet i systemet tills en ny händelse skickas från centralen. Bandbredds spar läget kan växlas mellan PÅ (ON) och AV (OFF) genom att skicka följande SMS meddelande till PCS250. P[admin].BWS.[värde] Ex: Padmin.BWS.on [admin] är PCS250 lösenordet (admin är standard) och [värde] är antingen ON eller OFF för att sätta på eller av bandbredds spar läget. Notis: Bandbredds spar läget är PÅ som standard. Ställa in GSM Nätverkets Leverantörs Information För att ansluta PCS250 till GPRS nätverket måste vissa registreringsinställningar ställas in (Dessa får du från din GSM nätverks leverantör). Dessa parametrar är Åtkomstpunkts namnet (Access Point Name, APN) APN användarnamnet och APN lösenordet. För att börja ställa in din GSM nätverks leverantörs information, gå in i sektionsprogrammeringen på din central. MG/SP/E EVO Funktion [921] [2960] APN del 1 (tecken 1-16) [922] [2961] APN del 2 (tecken 17-32) [923] [2962] APN användarnamn del 1 [924] [2963] APN användarnamn del 2 [925] [2964] APN lösenord del 1 [926] [2965] APN lösenord del 2 OBS: Denna information får du från din GSM nätverks leverantör Notis: när du går in i GSM nätverks leverantörs adresser visar centralapparatens LCD skärm antingen Labels (Namn) eller Messages (Meddelanden). Ställa in PCS250 16

17 Ställa in Winload åtkomst PCS250 Kommunikations modulen ger fjärråtkomst för upp- och nedladdning med Winload via en GPRS anslutning. Följande installationsspecifika inställningar måste ställas in för Winload åtkomst. Notis: om en rapporterbar händelse sker under den tid en Winload anslutning är aktiv via GPRS, så avbryts anslutningen för att rapportera händelsen. MG/SP/E EVO Funktion Detaljer [920] [2966] Mjukvaru porten Standard: [927] [3013] Installations mjukvarans lösenord Standard: admin Programmera GSM Rapporterings Alternativ Följande adresser ger alternativ som måste programmeras i centralen för GSM rapportering. MG/SP/E EVO Detaljer [805] [2950] [1] Av + [2] Av = Endast fast telefon (standard) [1] Av + [2] På = Fast telefon primär/gsm backup [1] På + [2] Av = GSM primär/fast telefon backup [1] På + [2] På = Endast GSM Notis: Det primära telefonnumret ställs in via adress [815]; backup telefon numret ställs in på adress [817]. Ett fast telefon/gsm kontonummer måste anges i adress [811] och [812] för MG/SP/E och [3061] till [3068] för EVO. Programmera och Registrera GPRS Rapporterings Alternativ Följande adresser måste ställas in för GRPS rapportering. Centralapparater med en PCS250 kan även rapportera systemhändelser till en övervakningsstations IPR512 GPRS/IP Övervaknings Mottagare. MG/SP/E EVO Funktion Detaljer [918] [919] [2976] till [2983] Konto/områdes registrering MG/SP/E: Adresser representerar konto/område 1 & 2 EVO: Adresser representerar konto/område 1 till 8 [806] [2975] [7] Av + [8] Av = Endast fast telefon* [7] Av + [8] På = GPRS primär/fast telefon backup (standard) [7] På + [8] Av = Endast fast telefon* [7] På + [8] På = Fast telefon & GPRS parallellt *7 är fast telefon parallell/backup, 8 är GPRS rapportering på/av, se Winload. 17 Ställa in PCS250

18 Mottagar Inställningar Mottagar #: IP adress* IP port** IP adress WAN2 IP port WAN2 Mottagarlösenord Säkerhetsprofil Modul registrering tryck [ARM] för att registrera Mottagar Inställningar Mottagar #: IP adress* IP port** IP adress WAN2 IP port WAN2 Mottagarlösenord Säkerhetsprofil Modul registrering tryck [ARM] för att registrera MG/SP/E 1 [929] [930] [931] [932] [933] [934] 2 [936] [937] [938] [939] [940] [941] Backup [943] [944] [945] [946] [947] [948] [935] [942] [949] EVO 1 [2984] 2 [2986] 3 [2988] [2985] [2987] [2989] [2991] 4 [2990] * För 1 eller 2 siffriga nummer, lägg till nollor framför numret, ex: ** Standard Tryck [MEM] för mellanslag Notis: i mottagarinställnings adresserna visar LCD skärmen Data för mottagarlösenords och säkerhetsprofils adresserna. Ställa in PCS250 18

19 SMS Backup Rapportering PCS250 Kommunikator modulen stödjer nu SMS backup rapportering till en IPRS-7 (IP/GPRS PC Mottagarmjukvara) när den används tillsammans med en kompatibel Paradox centralapparat. SP5500/SP6000/SP7000 v4.76 EVO192 v2.65 SP4000/SP65 v4.94 MG6250 v1.35 Denna avancerade funktion försäkrar kontinuerlig kommunikation med skyddade områden. Med ett GSM/GPRS modem kan IPRS-7 mjukvaran ta emot larmsignaler genom SMS när GPRS kommunikation är avbruten. Om GPRS kanalen misslyckas med att sända från ett skyddat område på grund av strömavbrott eller internetavbrott skickas ett backup SMS automatiskt till IPRS- 7 enheten (med samma CID information som den rapporterbara händelsen) Ställa in PCS250 för SMS Backup Rapportering Ange följande kommando för att programmera mottagarens SMS inställningar: 1) Skicka SMS kommandot: P[Lösenord].SMS.[GSM Modem Telefon #].[IPRS-7 Lösenord] (ex: Padmin.SMS ) 2) Vänta två minuter. PCS250 registrerar automatiskt IPRS-7 mottagaren. Detta programmerar automatiskt backup IP mottagaren med följande IP adress och port. IP adress : Port : Backup IP mottagarens adresser: Centralapparat IP adress Port Lösenord Registrera IP/GPRS modul SP serien [943] [944] [947] [935] EVO serien (IP [2990] [2985] Mottagare #4) Ange följande kommando för att se SMS rapporterings inställningarna (VSMS): 1) Skicka VSMS kommandot P[Lösenord].VSMS.[Svarstelefonnummer] Ex: Padmin.VSMS ) Om SMS rapporterings inställningarna är programmerade korrekt skickas följande sms tillbaka: 19 Ställa in PCS250

20 [Platsnamn] SMS#: [GSM Modem Telefon #] Password: [IPRS-7 Lösenordet] Status: [IPRS-7 registrerings status] 3) Om inget är programmerat eller den programmerade informationen har rensats skickas följande SMS meddelande: [Platsnamn] SMS mottagare ej programmerad Ange följande kommando för att rensa programmerade SMS inställningar: P[Lösenord].SMS.CLEAR SMS Kommando lista: SMS - Programmera mottagarens SMS inställningar VSMS Se SMS rapporterings inställningar Rensa programmerade SMS inställningar P[lösenord].SMS.[GSM modems telefon #].[IPRS-7 lösenord] P[lösenord].VSMS.[svarstelefonnumret] P[lösenord].SMS.clear Centralapparatsprogrammering: Centralapparat GPRS Konto # IP adress Port Lösenord Registrera IP/GPRS modul SP serien [918] [929] [930] [933] [935] EVO serien [2976] [2984] [2985] VIKTIGT: Registrera inte backup IP mottagaren (SP-serien [949], EVO-serien [2991]), detta raderar PCS250 SMS inställningarna. Ställa in PCS250 20

21 Fel Följande adresser och alternativ har lagts till för IPPR12 GPRS/IP Övervakningsmottagaren. MG/SP/E Fel huvudmeny MG/SP/E Fel undermeny [4] Kommunikationsfel [7] Kunde inte kommunicera med mottagare [9] GSM Nätverks fel [AV] IP mottagare ej registrerad (IP/GPRS) [10] Modulövervakningsförlust [9] GPRS/GSM modul EVO Fel huvudmeny EVO Fel undermeny [9] Kommunikationsfel [5] Kunde inte kommunicera med mottagare 1 [6] Kunde inte kommunicera med mottagare 2 [7] Kunde inte kommunicera med mottagare 3 [8] Kunde inte kommunicera med mottagare 4 [9] IP mottagare ej registrerad (IP/GPRS) Textmeddelanden Utöver att rapportera centralapparatshändelser via ett GSM mobiltelefons nätverk genom GSM och GPRS kan PCS250 även skicka SMS till användare (upp till 16 mobiltelefonnummer) PCS250 kan skicka text meddelanden för alla centralapparatshändelser på grund av paradox egenutvecklade kommunikation genom centralens seriella port. Varje textmeddelande innehåller detaljerade beskrivningar av händelserna med platsnamn, datum, tid och associerad märkning, t.ex. sektion och serienummer. Den detaljerade beskrivningen för varje systemhändelse är förprogrammerad i PCS250. MG/SP/E EVO Funktion Detaljer [856] [2953] SMS språk Värden: (se SMS Språk) [780] [2954] SMS platsnamn Standard: Your Alarm Site SMS Språk Språk Värde Språk Värde Engelska* 000 Tyska 007 Franska 001 Turkiska 008 Spanska 002 Ungerska 009 Italienska 003 Tjeckiska 010 Svenska 004 Holländska 011 Polska 005 Kroatiska 012 Portugisiska 006 Grekiska Ställa in PCS250

22 Språk Värde Språk Värde Hebreiska 014 Serbiska 020 Ryska 015 Malaysiska 021 Bulgariska 016 Slovenska 022 Rumänska 017 Litauiska 023 Slovakiska 018 Finska 024 Kinesiska 019 *Standard= 000 Notis: vissa språk stöds ännu inte. Om ett språk som inte stöds väljs skickas meddelanden på engelska. Vissa språk, som ungerska eller rumänska skickar 2 SMS meddelanden per händelse och andra språk använder speciella LCD tecken som inte stöds på alla mobiltelefoner. Se centralapparatens programmeringsguide för information om hur du anger speciella tecken. Till-/Frånkoppla systemet via SMS Det går att till- och frånkoppla systemet via SMS från en mobiltelefon. Meddelandet måste skickas till PCS250 enhetens telefonnummer. Textmeddelande kommandon måste vara i ett specifikt format, formatet är följande: SMS Format: C[Användarkod].[Handling].A[Områden].[Telefonnummer] Exempel: Tillkoppling C1234.ARM.A Frånkoppling C1234.OFF.A Flera områden C1234.ARM.A1,3,4TO Ställa in PCS250 22

23 Lista över SMS Kommandon Följande tabell ger alla SMS kommandon (utom SMS backup, se sid 19). P[lösenord].A[IP adress].p[port nr.] Används för GPRS fjärråtkomst P[lösenord].IP.[svarstelefonnumret] Används för att hämta IP adressen för PCS250 P[lösenord].RESET Används för att återställa PCS250 P[lösenord].BWS.ON Används för att aktivera bandbredds sparläge P[lösenord].BWS.OFF Används för att avaktivera bandbredds sparläge P[lösenord].VOLOUT.[GSM volym] Används för att ställa in GSM enhetens volym, värdet är mellan 50 och 100 P[lösenord].STATUS.[svarstelefonnummer] Används för att hämta information från PCS250, visar IP adressen och IP porten och om bandbredds sparläge är aktiverat. 23 Ställa in PCS250

24 Kapitel 6: Ladda Upp/Ner Snabb uppladdning/nedladdning kan ställas in via Winload eller NEware via en GPRS anslutning. Uppladdning och nedladdning kan ske genom både allmänna och privata nätverk. För att hitta vilken nätverkstyp du använder kontakta din lokala SIM korts leverantör för mer information. Allmänna nätverk (Endast GPRS läget) För att ansluta till GPRS nätverket måste du verifiera anslutningen genom att hämta PCS250 Kommunikations modulens IP adress. Innan du börjar ladda upp/ner måste du testa att registreringsinställningarna på PCS250 har ställts in. Notis: Det är viktigt att routern som används med PCS250 programmet (Winload och NEware) har öppna portar för kommunikation med systemet. (standard: 80 och 10000) För att ta emot IP adressen från PCS250 via SMS måste du använda en mobiltelefon och ange: P[TCP/IP lösenord].ip.[svarstelefonnumret] Ex: Padmin.IP PCS250 skickar ett svar till det angivna telefonnumret med IP adressen för modulen. Denna information måste ställas in i Winload programmet. IP adressen kan sedan användas för att ställa in fjärråtkomst. Privata Nätverk Om din SIM korts leverantör är på ett privat nätverk, måste kommunikation med PCS250 etableras via ett SMS meddelande. När SMS meddelandet skickas till PCS250, startar PCS250 en anslutning med Winload. När kommunikationen är etablerad kan programvaru uppgraderingar, nedladdning, uppladdning och systemprogrammering utföras. Innan du börjar ladda upp/ner måste du testa att registreringsinställningarna på PCS250 har ställts in. Notis: Det är viktigt att routern som används med PCS250 programmet (Winload och NEware) har öppna portar för kommunikation med systemet. Ladda Upp/Ner 24

25 För att starta GPRS anslutning via SMS: 1) Starta Winload. 2) Logga in i winload med Användarnamn och Lösenord. 3) Dubbelklicka kontot du vill använda i Kontogrupps listan. 4) I menyn, välj System och sedan Vänta på samtal. 5) Ange SMS informationen som skickas till PCS250 som du ser den på skärmen, ex: Padmin.A P Ladda Upp/Ner

26 Kapitel 7: Modulövervakning PCS250 ger flera övervakningsalternativ for att försäkra att din övervakningsstation informeras om problem som förlust av GSM täckning eller anslutning till centralapparaten. Unikt för Paradox, så kan PCS250 enheten övervaka anslutningen till centralapparaten. Om kommunikation med centralapparaten tappas skickar PCS250 ett SMS meddelande. I GSM läget kan PCS250 rapportera till larmcentralen att kommunikation med centralapparaten är avbruten (röd Fel LED tänds). PCS250 testar närvaron av GSM mobiltelefons nätverket ungefär var 20:e sekund. Om anslutningen avbryts kan centralen ge larm när en fördröjning har gått ut (programmeras i adress [2952] eller [855]). När GSM nätverks anslutningen tappas släcks den gröna GSM anslutnings LED lampan. MG/SP/E EVO MG/SP/E Detaljer EVO Detaljer [805] [2950] [855] [2952] [5] Av + [6] Av = Modulövervakning avaktiverad [5] Av + [6] På = Tillkopplad: genererar ett fel (standard) [5] På + [6] Av = Tillkopplad: genererar ett ljudligt larm [5] På + [6] På = Tyst larm blir ljudligt larm [5] Av + [6] Av = Modulövervakning avaktiverad [5] Av + [6] På = Tillkopplad: genererar ett ljudligt larm [5] På + [6] Av = Tillkopplad: genererar ett fel (standard) [5] På + [6] På = Tyst larm blir ljudligt larm Ställ in fördröjningen innan ett GSM Ingen Täckning fel rapporteras. ( x2 sek. /standard: 016 (32 sek.)) Modulövervakning 26

27 Användar SMS Programmering Med Master programmering kan du: Ställa in telefonnummer (upp till 8 med MG/SP/E serien eller 16 med Digiplex EVO) som får textmeddelanden skickade från PCS250 för att rapportera systemhändelser. Välja vilka områden PCS250 skickar meddelanden från (per telefonnummer) Välja vilken händelsegrupp (larm, till-/frånkoppling, fel och fel återställning) som genererar meddelanden. Användar SMS programmering Digiplex EVO 1) Ange centralapparatens [Master kod] och tryck sedan [0] för att gå in i Master programmeringen. 2) Tryck [1] för att gå in i SMS inställnings menyn. 3) Välj vilket telefonnummer du vill programmera ([01] till [16]) 4) Ange eller ändra telefonnumret upp till 32 tecken. För att gå vidare tryck [ENTER]. 5) Välj vilka områden som är aktiverade för det SMS numret genom att aktivera alternativ [1] till [8]. Tryck [ENTER] för att gå vidare. 6) För att välja vilka händelser som genererar ett SMS meddelande, aktivera eller avaktivera alternativ [1] till [4]. 7) För att spara tryck [ENTER] 8) Efter du har sparat, eller i huvud SMS menyn, tryck [ ] för att se vilka SMS nummer ([01] till [16]) som är programmerade. För att programmera SMS numret som visas tryck [ACC]. Användar SMS programmering MG/SP Serien 1) För att gå in i Master programmeringen, tryck [ ] knappen. 2) Ange [Master koden] 3) För att gå in i SMS inställningarna, tryck [ARM]. 4) Med [ ] och [ ] eller [STAY] knapparna, välj vilket de av 8 telefonnumren som du vill programmera och tryck [ENTER]. *Med K10LEDV/H eller K636 knappsatser, använd [SLEEP] för [ ] och [STAY] för [ ]. 5) Ange eller ändra telefonnumret upp till 32 tecken. För att gå vidare tryck [ENTER]. 6) Välj SMS Händelseuppringnings alternativ som du vill ska gälla för telefonnumret. För att spara, tryck [ENTER]. 7) Välj vilka områden som är tilldelade till detta telefonnummer. För att spara, tryck [ENTER]. 27 Modulövervakning

28 SMS telefon speciella tecken för EVO centraler * [stay] # [force] + [arm] Andra centraler * [off] # [bypass] + [mem] Händelse alternativ Alternativ Händelse som sänder SMS [1] Alla Larm [2] Till- och Frånkoppling [3] Alla Fel [4] Alla Fel återställningar [5] till [8] Framtida Användning Visa GSM IP Information Följande GSM IP information kan ses i Master programmering: IP Adress: Här visas vilken IP adress som ska anges i Winload eller NEware GPRS anslutnings inställningarna. IP adressen ställs in automatiskt när PCS250 ansluter till GSM nätverket. För att se IP adressen måste GPRS LED lampan vara tänd. IP Port: Här visas vilken IP port som ska anges i Winload eller NEware GPRS anslutnings inställningarna. Detta är porten som modulen avsöker för inkommande GPRS kommunikation. Denna port programmeras på adress [2966] med Digiplex EVO eller [920] med MG serien, SP serien, E-serien. Användarens Lösenord för PC mjukvaran: Detta lösenord används för att ansluta till centralen med NEware mjukvaran, standard är admin. Modulövervakning 28

29 Visa GSM IP Information med Digiplex EVO 1) För att nå Master programmeringen, ange [Master koden] och tryck [0]. 2) I Master programmeringen, tryck [2] för att visa PCS250 enhetens IP information. 3) Den första skärmen visar PCS250 enhetens IP adress. Tryck [ ] för att gå till nästa skärm. 4) Den andra skärmen visar PCS250 enhetens IP Port. Tryck [ ] för att gå till nästa skärm. 5) Den tredje skärmen visar PCS250 Användar PC mjukvarans lösenord. Om du trycker [ ] igen så visas Utgångs meddelandet. Visa GSM IP Information med MG/SP/E serien 1) Tryck [ ] knappen. 2) Ange [Master koden] 3) För att gå in i SMS inställningarna, tryck [ARM]. 4) Med [ ] knappen, bläddra upp till [9] GSM IP Adress och tryck [ENTER]. För att gå tillbaka till GSM menyn, tryck [ENTER]. 5) Med [ ] knappen, bläddra upp till [10] GSM IP Port och tryck [ENTER]. För att gå tillbaka till GSM menyn, tryck [ENTER]. 6) Med [ ] knappen, bläddra upp till [11] GSM PC Lösenord (framtida användning). För att gå tillbaka till GSM menyn, tryck [ENTER]. 7) Med [ ] knappen, bläddra upp till [11] Platsnamn. För att gå tillbaka till GSM menyn, tryck [ENTER]. 8) För att lämna GSM menyn, tryck [CLEAR]. 29 Modulövervakning

30 Kapitel 8: Textmeddelanden Följande tabell ger alla förinställda textmeddelanden som kan skickas. Dessa meddelanden följer 8-bit eller 16-bit SMS protokoll och innehåller data som indikeras i Information kolumnen. Meddelandet använder även platsnamn, områdesnamn, sektionsnamn, användarnamn och modulnamn. Larm Meddelanden Meddelande Information* Larm avbrutet Larm avbrutet med fjärrkontroll Larm avbrutet via internet Larm avbrutet via användarens PC mjukvara Larm avbrutet via röstmodul (telefon) Larm avbrutet via SMS Larm avbrutet via nyckelomkopplare Larm avbrutet via installatörens PC mjukvara LARM BRANDLARM HOTLARM PANIKLARM MEDICINSKT PANIKLARM BRAND PANIKLARM PARAMEDICINSKT PANIKLARM * Informations Index 1: Platsnamn 2: Datum och Tid 3: Områdesnamn 4: Sektions/Användar/Moduls namn 5: ID 6: Modul Serienummer Textmeddelanden 30

31 Till-/Frånkopplings Meddelanden Meddelande Information* Tillkoppling Tillkoppling via fjärrkontroll Tillkoppling via internet Tillkoppling via användarens PC mjukvara Tillkoppling via röstmodul (telefon) Tillkoppling via SMS Tillkoppling via nyckelomkopplare Tillkoppling via Installatörens PC mjukvara Snabbtillkoppling Autotillkoppling Frånkoppling Frånkoppling via fjärrkontroll Frånkoppling via internet Frånkoppling via användarens PC mjukvara Frånkoppling via röstmodul (telefon) Frånkoppling via SMS Frånkoppling via nyckelomkopplare Frånkoppling via Installatörens PC mjukvara * Informations Index 1: Platsnamn 2: Datum och Tid 3: Områdesnamn 4: Sektions/Användar/Moduls namn 5: ID 6: Modul Serienummer 31 Textmeddelanden

32 Felhändelse Meddelanden Meddelande Information* AC fel på centralapparat 1-2 Batterifel på centralapparat 1-2 Sirenfel på centralapparat 1-2 Siren bortkopplad från centralapparat 1-2 Telefonlinjefel på centralapparat 1-2 Personsökar kommunikation från centralapparaten misslyckades Larmcentrals kommunikation från centralapparaten misslyckades Röst kommunikation från centralapparaten misslyckades 1-2 Installatörs PC kommunikation från centralapparaten 1-2 misslyckades Datum och tid tappad på centralapparaten 1-2 RF störningar i systemets trådlösa kommunikation 1-2 Sabotagefel på modul Telefonlinjefel på modul Larmcentrals kommunikation från modul misslyckades Skrivarmoduls fel AC fel på buss eller trådlös modul Batterifel på buss eller trådlös modul Reservströms överbelastning på buss eller trådlös modul Modul saknas Sabotagefel på sektion Fel i brandsektion Lågt batteri på trådlös sektion Trådlös sektion saknas (övervakning tappad) Reservströms överbelastning på centralapparat 1-2 Kommunikation med GSM nätverket tappad 1-2 GSM kommunikation med centralapparaten tappad 1-2 * Informations Index 1: Platsnamn 2: Datum och Tid 3: Områdesnamn 4: Sektions/Användar/Moduls namn 5: ID 6: Modul Serienummer Textmeddelanden 32

33 Fel Återställnings Meddelanden Meddelande Information* AC fel på centralapparat återställt 1-2 Batterifel på centralapparat återställt 1-2 Sirenfel på centralapparat återställt 1-2 Siren ansluten på centralapparat 1-2 Telefonlinjefel på centralapparat återställt 1-2 Larmcentrals kommunikation från centralapparaten återställd Datum och tid återställd på centralapparaten 1-2 Systemets trådlösa kommunikation återställd 1-2 Sabotagefel på modul återställt Telefonlinjefel på modul återställt Larmcentrals kommunikation från modul Återställd Skrivarmoduls fel återställt AC fel på buss eller trådlös modul återställt Batterifel på buss eller trådlös modul återställt Reservström återställd på buss eller trådlös modul Modul saknas återställd Sabotagefel på sektion återställt Fel i brandsektion återställt Lågt batteri på trådlös sektion återställt Trådlös sektion saknas (övervakning tappad) återställt Reservström återställd på centralapparat 1-2 Kommunikation med GSM nätverket återställd 1-2 GSM kommunikation med centralapparaten återställd Textmeddelanden
