1 Handhavandeinstruktion för centralapparat AC 948, 616 och 408 med LED-manöverpanel AC 1508 Denna instruktion är tänkt att läsas av den dagliga användaren av larmanläggningen.

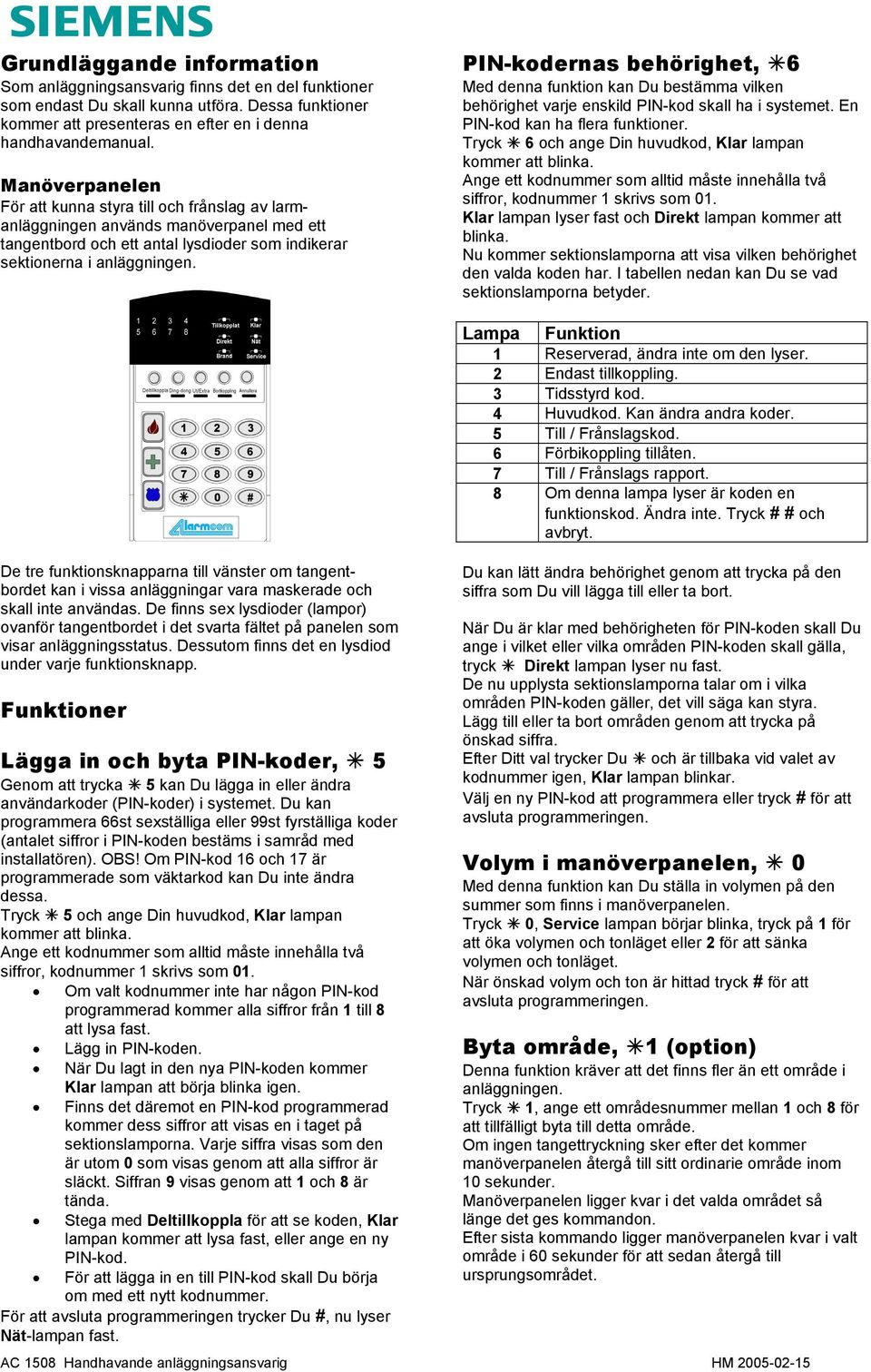

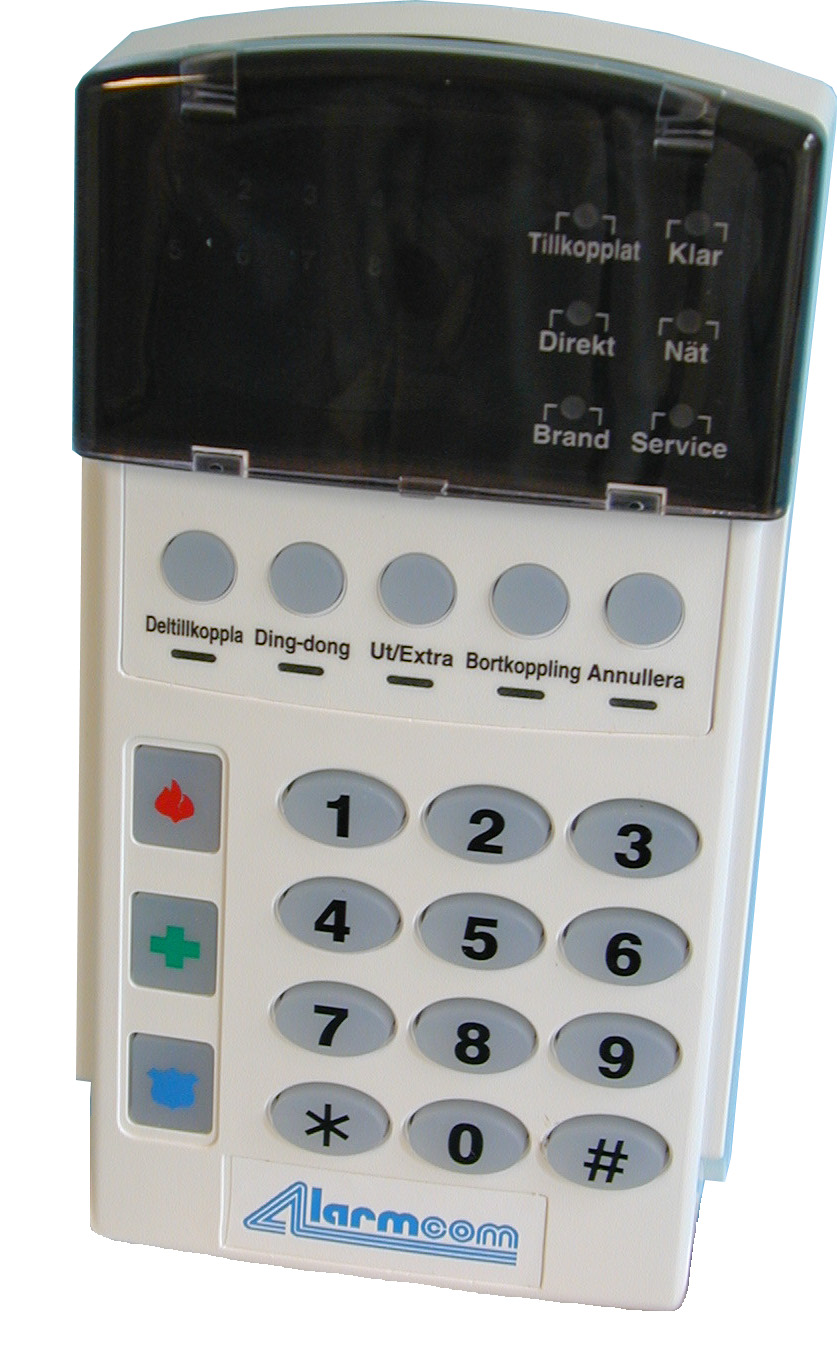

2 Grundläggande information Som anläggningsansvarig finns det en del funktioner som endast Du skall kunna utföra. Dessa funktioner kommer att presenteras en efter en i denna handhavandemanual. Manöverpanelen För att kunna styra till och frånslag av larmanläggningen används manöverpanel med ett tangentbord och ett antal lysdioder som indikerar sektionerna i anläggningen. PIN-kodernas behörighet, 6 Med denna funktion kan Du bestämma vilken behörighet varje enskild PIN-kod skall ha i systemet. En PIN-kod kan ha flera funktioner. Tryck 6 och ange Din huvudkod, Klar lampan kommer att blinka. Ange ett kodnummer som alltid måste innehålla två siffror, kodnummer 1 skrivs som 01. Klar lampan lyser fast och Direkt lampan kommer att blinka. Nu kommer sektionslamporna att visa vilken behörighet den valda koden har. I tabellen nedan kan Du se vad sektionslamporna betyder. De tre funktionsknapparna till vänster om tangentbordet kan i vissa anläggningar vara maskerade och skall inte användas. De finns sex lysdioder (lampor) ovanför tangentbordet i det svarta fältet på panelen som visar anläggningsstatus. Dessutom finns det en lysdiod under varje funktionsknapp. Funktioner Lägga in och byta PIN-koder, 5 Genom att trycka 5 kan Du lägga in eller ändra användarkoder (PIN-koder) i systemet. Du kan programmera 66st sexställiga eller 99st fyrställiga koder (antalet siffror i PIN-koden bestäms i samråd med installatören). OBS! Om PIN-kod 16 och 17 är programmerade som väktarkod kan Du inte ändra dessa. Tryck 5 och ange Din huvudkod, Klar lampan kommer att blinka. Ange ett kodnummer som alltid måste innehålla två siffror, kodnummer 1 skrivs som 01. Om valt kodnummer inte har någon PIN-kod programmerad kommer alla siffror från 1 till 8 att lysa fast. Lägg in PIN-koden. När Du lagt in den nya PIN-koden kommer Klar lampan att börja blinka igen. Finns det däremot en PIN-kod programmerad kommer dess siffror att visas en i taget på sektionslamporna. Varje siffra visas som den är utom 0 som visas genom att alla siffror är släckt. Siffran 9 visas genom att 1 och 8 är tända. Stega med Deltillkoppla för att se koden, Klar lampan kommer att lysa fast, eller ange en ny PIN-kod. För att lägga in en till PIN-kod skall Du börja om med ett nytt kodnummer. För att avsluta programmeringen trycker Du #, nu lyser Nät-lampan fast. Lampa Funktion 1 Reserverad, ändra inte om den lyser. 2 Endast tillkoppling. 3 Tidsstyrd kod. 4 Huvudkod. Kan ändra andra koder. 5 Till / Frånslagskod. 6 Förbikoppling tillåten. 7 Till / Frånslags rapport. 8 Om denna lampa lyser är koden en funktionskod. Ändra inte. Tryck # # och avbryt. Du kan lätt ändra behörighet genom att trycka på den siffra som Du vill lägga till eller ta bort. När Du är klar med behörigheten för PIN-koden skall Du ange i vilket eller vilka områden PIN-koden skall gälla, tryck Direkt lampan lyser nu fast. De nu upplysta sektionslamporna talar om i vilka områden PIN-koden gäller, det vill säga kan styra. Lägg till eller ta bort områden genom att trycka på önskad siffra. Efter Ditt val trycker Du och är tillbaka vid valet av kodnummer igen, Klar lampan blinkar. Välj en ny PIN-kod att programmera eller tryck # för att avsluta programmeringen. Volym i manöverpanelen, 0 Med denna funktion kan Du ställa in volymen på den summer som finns i manöverpanelen. Tryck 0, Service lampan börjar blinka, tryck på 1 för att öka volymen och tonläget eller 2 för att sänka volymen och tonläget. När önskad volym och ton är hittad tryck # för att avsluta programmeringen. Byta område, 1 (option) Denna funktion kräver att det finns fler än ett område i anläggningen. Tryck 1, ange ett områdesnummer mellan 1 och 8 för att tillfälligt byta till detta område. Om ingen tangettryckning sker efter det kommer manöverpanelen återgå till sitt ordinarie område inom 10 sekunder. Manöverpanelen ligger kvar i det valda området så länge det ges kommandon. Efter sista kommando ligger manöverpanelen kvar i valt område i 60 sekunder för att sedan återgå till ursprungsområdet.

3 Visa larmminne, 3 Med denna funktion kan Du titta i larmminnet och se det senaste larmet. Tryck 3, funktionslamporna lyser fast och Tillkopplat lampan kommer att blinka. Den sektion som först löste ut kommer att blinka och eventuella andra sektioner som också löst ut kommer att lysa fast. Testläge, 4 (option) Denna funktion kräver att användartest är programmerad. Om testfunktionen är programmerad kommer det med detta kommando vara möjligt att utföra batteritest, larmsändartest och eller sirentest. Larmöverföring sker endast vid larmsändartest inte annars. Tryck 4, testen genomförs som programmerad. Då sirentest utförs måste Du stänga av sirenen med en PIN-kod. Detektoråterställning, 7 Med denna funktion kan Du återställa larmdetektorer som har larmminne, såsom branddetektorer eller glaskrossdetektorer. Funktionen är tänk att användas efter ett eventuellt larm. Tryck 7 och detektorernas larmminnet är återställt. Datuminställning, 96 Med denna funktion kan Du ställa in rätt datum. Rätt datum är viktigt vid servicebesök vid eventuella obefogade larm. Tryck 96 och ange Din huvudkod, Service-lampan Ange veckodag enligt nedan: 1 = Söndag 2 = Måndag 3 = Tisdag 4 = Onsdag 5 = Torsdag 6 = Fredag 7 = Lördag Ange månad, alltid två siffror, enligt nedan: 01 = januari 02 = februari 03 = Mars 04 = April 05 = Maj 06 = Juni 07 = Juli 08 = Augusti 09 = September 10 = oktober 11 = November 12 = December Ange dag, alltid två siffror. Den 3:e skrivs som 03. Ange år, alltid två siffror. År 2005 skrivs som 05. Ställa tiden, 97 Med denna funktion kan Du ställa den interna klockan i systemet. Tryck 97 och ange Din huvudkod, Service-lampan Ange timmar, alltid med två siffror. Tänk på att klockan har 24-timmarsvisning. Ange minuter, alltid med två siffror. Bortkoppling av sektioner Som anläggningsansvarig är det Du som bör avgöra om någon eller några sektioner av olika anledning skall bortkopplas. Tryck Bortkoppling och Din huvudkod, Bortkoppling Ange den sektion som skall bortkopplas med två tecken, dvs sektion 2 skrivs 02. Tryck därefter på Bortkoppling. Vald sektionslampa kommer att lysa fast för att indikera att den är bortkopplad. För att bortkoppla fler sektioner, tryck sektionsnummer igen och därefter Bortkoppling. Nu är valda sektioner bortkopplade tills dess anläggningen frånkopplas. Då kopplas alla sektioner automatiskt in igen. Bortkopplingen av sektioner kan göras direkt vid tillkoppling av larmanläggningen eller så kan den göras i förväg. När den görs i förväg måste Du trycka en extra gång på Bortkoppling för att dioden skall sluta blinka och istället lysa fast. När Du kopplar till anläggningen kommer summern ljuda för att påminna Dig om att en sektion är bortkopplad. För att få tyst på summern och för att kunna koppla till anläggningen måste Du ange din PIN-kod igen, först då startar utpasseringstiden. Gruppbortkoppling Genom att trycka Bortkoppling och sedan 0 kommer de på förhand programmerade sektionerna att bortkopplas. Detta bestäms vid projekteringen och programmeras av installatören. Ta bort bortkoppling Fört att manuellt reaktivera en bortkopplad sektion skall ovanstående bortkopplingsprocedur göras. En då tänd sektionslampa släcks för att visa att den är reaktiverad. Ding-Dong funktionen (option) Denna funktion kräver att Ding-Dong funktion är programmerad. För att koppla till eller från Ding-Dong funktionen skall Du trycka på Ding-Dong knappen. När Du trycker på knappen för att aktivera funktionen hörs det aktuella ljudet och lampan tänds. Vid nästa tryck tas funktionen bort men även nu hörs ljudet. Det finns tyvärr inget sätt att kontrollera att datumet och tid blivit rätt om Du inte har en AC 148 manöverpanel med display. Inställningen av datum och tid är till för den interna händelseloggen. Den kan skrivas ut av installatören vid ett eventuellt larm. För att i efterhand se vad som hänt i anläggningen.

4 Summerljud I manöverpanelen finns en inbyggd summer. Om det är programmerat så kan den ljuda vid följande tillfällen. Vid alla tangenttryckningar. Ljuder med fast signal under inpasseringstiden. Pulserar när en Dag-sektion aktiveras när systemet är frånkopplat. Pulserar när en Brandsektion har felindikering. Ljuder 3 gånger vid försök att tillkoppla trots att Klarlampan inte lyser, om inte tvångstillkoppling är valt. Ljuder 1 gång eller ger Ding-Dong ljud för samma funktion. Ljuder under utpasseringstiden varav de 10 sista sekunderna extra snabbt och 1 sekund när tillkoppling sker. nätfel, 220V. Pulserande ljud när till/frånkoppling sker och någon eller några sektioner är bortkopplade. batterifel. ett sabotagelarm. Ljuder vid telelinjefel, om så är programmerat. Pulserande ljud om en eller flera av följande händelser inträffar: Sabotage, lågt batteri, 230 VAC-fel eller expansionsenhetsfel. Genom att ange en giltig PIN-kod slutar summern att ljuda. Till / Frånkoppling sker inte när Du tystar summern. Kontakta Din installatör om det är något fel på larmanläggningen. Larmöverföring Det är endast om Ditt larm ringer hemtelefon som Du behöver veta följande. Uppringning till hem- eller mobiltelefon sker för varje larmkaraktär. När Du får larmet till Din telefon låter det som sirensignaler i luren, dock inte lika högt. Larmbeskedet skickas 90 sekunder och är sammansatt så att det tutar i cirka 10 sekunder varefter det blir tyst i cirka 5 sekunder för att sedan börja om med tutandet igen. För att kvittera larmet, dvs så att det inte skall ringa längre skall Du i den tysta sekvensen trycka på Din telefon i ungefär 3 sekunder. OBS! Telefonen måste vara inställd på att sända tonvalstoner (DTMF). Vid larm på flera sektioner kommer larmbesked att ringas och överföras för varje sektion. I dessa fall skall ovanstående procedur upprepas för varje larmbesked. Serviceindikering Servicelampan kommer att tändas om larmanläggningen är i behov av service. För att få reda på vad som är fel skall Du trycka 2 när servicelampan är tänd. Då tänds en eller flera sektionslampor upp för att indikera vad som är fel. Nedan finns en tabell som förklarar vad lamporna visar. Lampa Felbeskrivning 1 Systemfel. Tryck 1, de sektionslampor som lyser nu beskriver felet: 1 För stort strömuttag 2 Sirenfel 3 Sabotage larmskåp 4 Expansionsfel spänning 5 Expansionsfel lågt batteri 6 Expansionsfel, sabotage larmskåp 7 Expansionsfel 8 Jordfel OBS! Fel 1 och 2 är globala och påverkar alla Tryck # för att återgå till de 1 till 8 servicelamporna. 2 Sektionssabotage. Tryck 2, de sektioner som rapporterar sabotagelarm kommer att lysa. 3 Trådlös sektion har lågt batteri. Tryck 3 och lamporna visar vilken sektion. 4 Trådlös sektion förlorad övervakning. Tryck 4 och lamporna visar vilken sektion. 5 Sektionsfel. Tryck 5 och lamporna visar vilken sektion. 6 Telelinjefel/linjeavbrott. Denna indikering tänds vid telelinjefel eller avbrott på den samma. Indikeringen kvarstår tills linjen är hel igen och en PIN-kod anges. 7 Kommunikationsfel. Denna lampa tänds när ett fel i kommunikationen mellan larmanläggningen och larmcentralen uppstår. 8 Systemtidsfel. Denna lampa tänds efter återstart av systemet. Se instruktion för att ställa tiden. För att lämna serviceindikeringsläget tryck #.

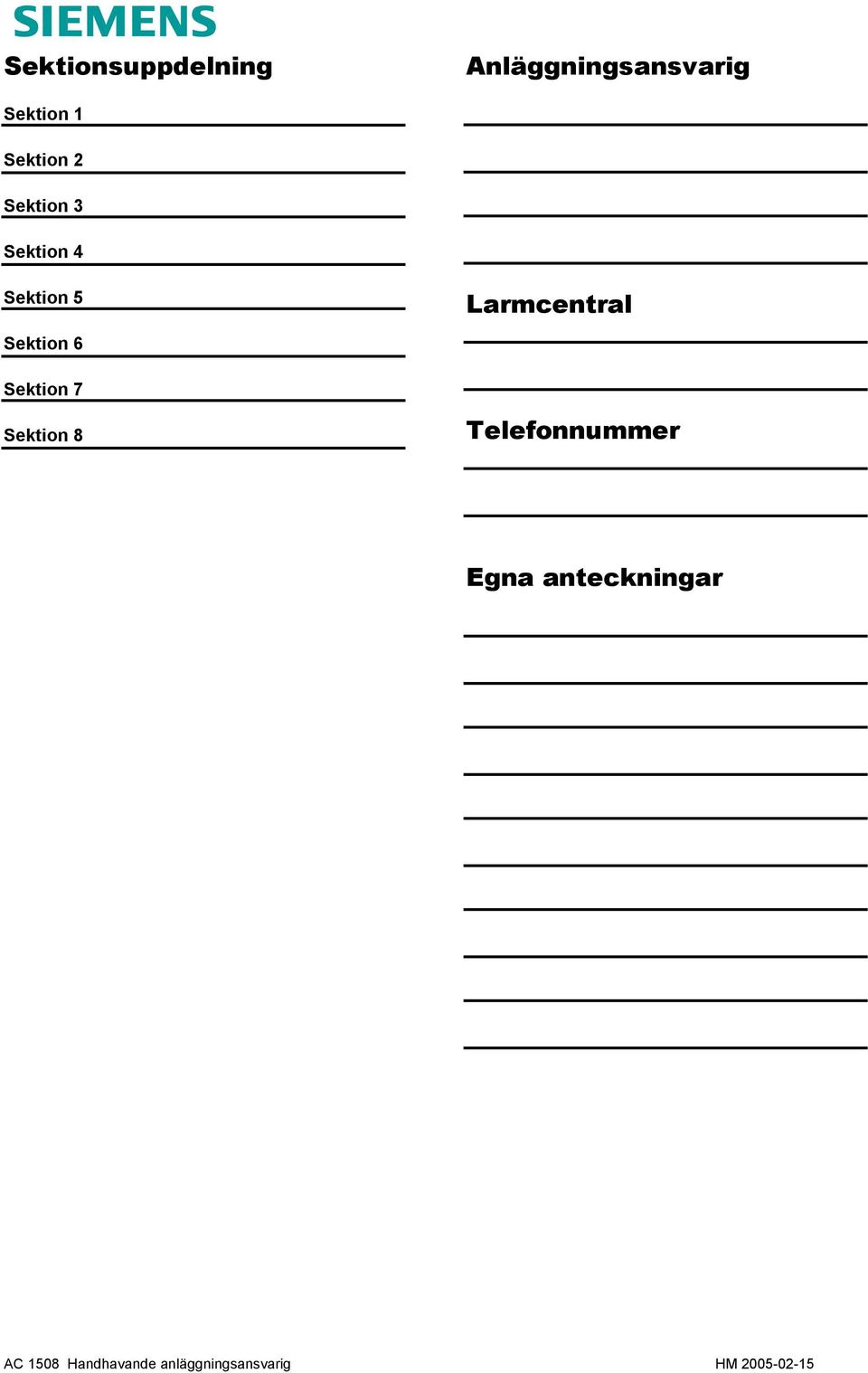

5 Sektionsuppdelning Anläggningsansvarig Sektion 1 Sektion 2 Sektion 3 Sektion 4 Sektion 5 Sektion 6 Larmcentral Sektion 7 Sektion 8 Telefonnummer Egna anteckningar
