För att ENDAST använda Appen måste Centralkortet ha minst Version 1.30 och larmsändaren med lägst version 4.11.

Transkript

1 Förutsättningar För att ENDAST använda Appen måste Centralkortet ha minst Version 1.30 och larmsändaren med lägst version Skall Appen OCH Larmcentral användas måste Centralkortet ha minst Version 1.30 och larmsändaren med lägst version Versionerna kan lätt avläsas i sekvens [900] Systeminfo > [001] Centralkort / [460] Larmsändare. Du som installatör ska ladda ner och installera Connect Alarm Activation och skapa dig ett konto. Kundens masteranvändare ska ladda ner och installera Connect Alarm och skapa sig ett konto. I denna manual är både programmeringen för Ethernet och GPRS sammanslagna. Version 5.x larmsändare över Ethernet, följ punkt 2.1.1, 5.1 och 7.1 Version 4.x larmsändare över Ethernet, följ punkt 2.1.2, 5.1 och 7.1 Version 5.x larmsändare över GPRS, följ punkt 2.2.1, 5.1 och 7.1 Version 4.x larmsändare över GPRS, följ punkt 2.2.2, 5.1 och 7.1 DEL 1 Grundinställningar i vanliga programmeringsläget. Stäng av larmsändning (tills vidare) [380] opt. 1 = Nej Kontrollera att mottagare 1 är satt till Auto. IP-sändning, [300] [001] 02 Ange här din SIA-kod, använd om inte larmcentral används, [310] [000] (Finns det bara plats för 4 siffror kontrollera att [383] opt. 2 = Ja) Kontrollera att larmsändaren är aktiverad, [382] opt. 5 = Ja Tryck [851] för programmering av larmsändaren

2 DEL ETHERNET V.5 Programmering av Integrationskanal 1 till Connect Alarm [425] Option 3 och 5 skall vara tända [426] Option 3 och 5 skall vara tända [429] 0517 Port till Connect Alarm [431] connect.tycomonitor.com Adress till Connect Alarm [422] Avläs App-ID och anteckna. > (sekvensen är 12 tecken lång, 6 tecken syns åt gången) Lämna programmeringsläge # # OBS! Efter att programmeringsläget avslutats kommer centralen att uppdatera Connect Alarm med eventuell ny programmering. Under denna uppdatering går det inte att hantera systemet med Appen eller att åter öppna programmeringsläget *8, Funktion ej tillgänglig visas i panelen samt att driftklarindikeringen slocknar. Tiden denna uppdatering tar beror på uppkopplingssätt.

3 DEL ETHERNET V.4 Programmering av Integrationskanal 1 till Connect Alarm [663] Option 3 och 5 skall vara tända [664] Option 3 och 5 skall vara tända [696] 0517 Port till Connect Alarm [694] connect.tycomonitor.com Adress till Connect Alarm [651] Avläs App-ID och anteckna. > (sekvensen är 12 tecken lång, 6 tecken syns åt gången) Lämna programmeringsläge # # OBS! Efter att programmeringsläget avslutats kommer centralen att uppdatera Connect Alarm med eventuell ny programmering. Under denna uppdatering går det inte att hantera systemet med Appen eller att åter öppna programmeringsläget *8, Funktion ej tillgänglig visas i panelen samt att driftklarindikeringen slocknar. Tiden denna uppdatering tar beror på uppkopplingssätt.

4 DEL GPRS V.5 Programmering av Integrationskanal 1 till Connect Alarm [221] APN Ange SIM-kortets APN (gemener) [424] neo go Namn på Integrationskanal (gemener) [425] Option 2 och 5 skall vara tända [426] Option 3 och 5 skall vara tända [429] 0518 Port till Connect Alarm [431] connect.tycomonitor.com Adress till Connect Alarm (gemener) [422] Avläs App-ID och anteckna. > (sekvensen är 12 tecken lång, 6 tecken syns åt gången) Lämna programmeringsläge # #. OBS! Efter att programmeringsläget avslutats kommer centralen att uppdatera Connect Alarm med eventuell ny programmering. Under denna uppdatering går det inte att hantera systemet med Appen eller att åter öppna programmeringsläget *8, Funktion ej tillgänglig visas i panelen samt att driftklarindikeringen slocknar. Tiden denna uppdatering tar beror på uppkopplingssätt.

5 DEL GPRS V.4 Programmering av Integrationskanal 1 till Connect Alarm [696] APN Ange SIM-kortets APN (gemener) [663] Option 2 och 5 skall vara tända [664] Option 3 och 5 skall vara tända [694] 0518 Port till Connect Alarm [697] connect.tycomonitor.com Adress till Connect Alarm (gemener) [651] Avläs App-ID och anteckna. > (sekvensen är 12 tecken lång, 6 tecken syns åt gången) Lämna programmeringsläge # #. OBS! Efter att programmeringsläget avslutats kommer centralen att uppdatera Connect Alarm med eventuell ny programmering. Under denna uppdatering går det inte att hantera systemet med Appen eller att åter öppna programmeringsläget *8, Funktion ej tillgänglig visas i panelen samt att driftklarindikeringen slocknar. Tiden denna uppdatering tar beror på uppkopplingssätt.

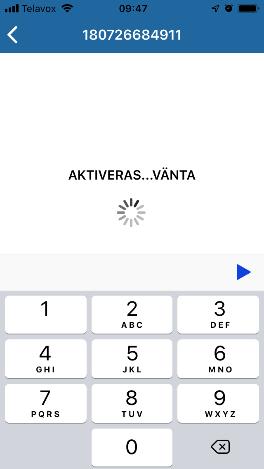

6 DEL 3 Aktivering av systemet till Connect Alarm Starta Appen Connect Alarm Activation Ange connect.tycomonitor.com som Host adress, klicka NÄSTA Registrera nytt konto och logga in Tryck på "+" knappen uppe till höger för att lägga till ett system Ange panelens web namn = alla 12 siffror i App-ID t. Klicka sedan på web namnet och ange systemets konfigurationskod = Installatörskod Följande sker (Iphone visas) Viktigt! Om aktiveringen misslyckas upprepade gånger, prova att göra hela systemet strömlöst någon minut, efter uppstart vänta 5 minuter innan nytt aktiveringsförsök görs.

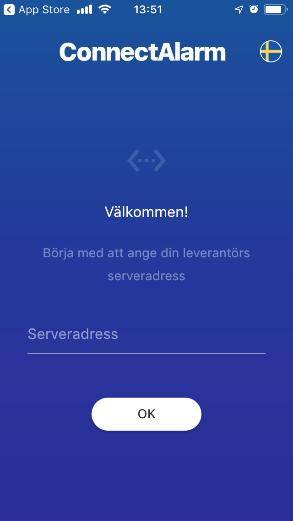

7 DEL 4 Första anslutning till Connect Alarm. 4.0 Starta Appen Connect alarm, läs och acceptera Slutanvändaravtalet och Sekretessmedelandet. 4.1 Ange connect.tycomonitor.com som Serveradress och tryck på OK. 4.2 Tryck på Registrera dig! 4.3 Ange din mailadress dit aktiveringskoden skall skickas. 4.4 Öppna din E-post, tryck in aktiveringskoden och tryck på REGISTRERA DIG. 4.5 Ange ett säkert lösenord och bekräfta, Minst 8 tecken vara av 1 bokstav, 1 siffra och ett specialtecken 4.6 Klart, nu skall ett system läggas till, Tryck på Plussymbolen, Ange MASTERKOD vid första inloggning

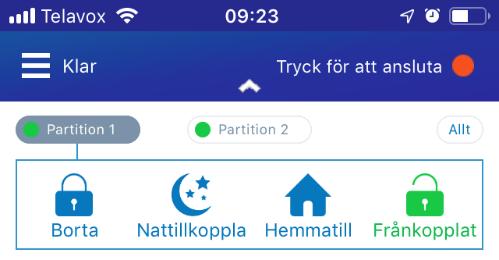

8 Innan systemet kan hanteras måste Appen bli Klar, står det Programmering avvakta! Vid Ethernetanslutning går detta normalt på några minuter och över GPRS långsammare, beroende på uppkopplingshastighet. För att ansluta till ett system med GPRS, tryck på texten bredvid röda anslutningsikonen. Första gången en anslutnings sker måste telefonnumret till det monterade sim-kortet anges. Appen skapar ett Wake-Up SMS, tryck skicka för att ansluta.

9 DEL 5.1 ETHERNET Programmering av larmsändning (notiser) till Connect Alarm Gå till programmering av larmsändaren, [851] [101] XX XX XX XX XX Ange här App-ID t ta bort första och tredje siffran (sekvensen är 10 tecken lång, 2 tecken syns åt gången) [104] 0BF5 Port till Connect Alarm [106] connect.tycomonitor.com Adress till Connect Alarm [010] opt. 2 tänds om bilder ska skickas till Connect Alarm annars lämnas den släckt Lämna programmeringen av larmsändaren # [380] opt. 1 = Ja Aktiverar sändning av larm (notiser) till ConnectAlarm Lämna programmeringsläge # DEL 5.2 GPRS Programmering av larmsändning (notiser) till ConnectAlarm Gå till programmering av larmsändaren, [851] [201] XX XX XX XX XX Ange här App-ID t ta bort första och tredje siffran (sekvensen är 10 tecken lång, 2 tecken syns åt gången) [204] 0BF6 Port till ConnectAlarm [205] APN Ange SIM-kortets APN (gemener) [206] connect.tycomonitor.com Adress till ConnectAlarm [010] opt. 2 tänds om bilder ska skickas till ConnectAlarm annars lämnas den släckt Lämna programmeringen av larmsändaren # [380] opt. 1 = Ja Aktiverar sändning av larm (notiser) till ConnectAlarm Lämna programmeringsläge #

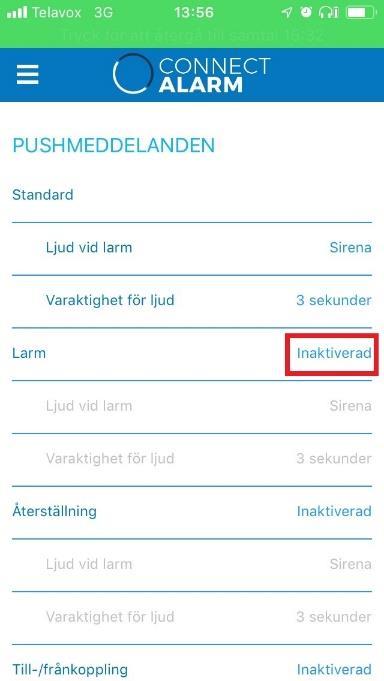

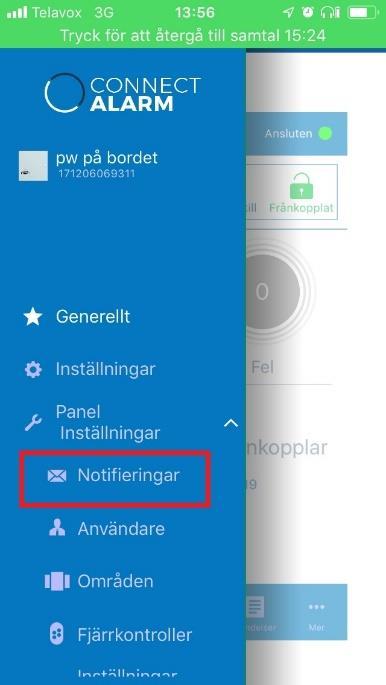

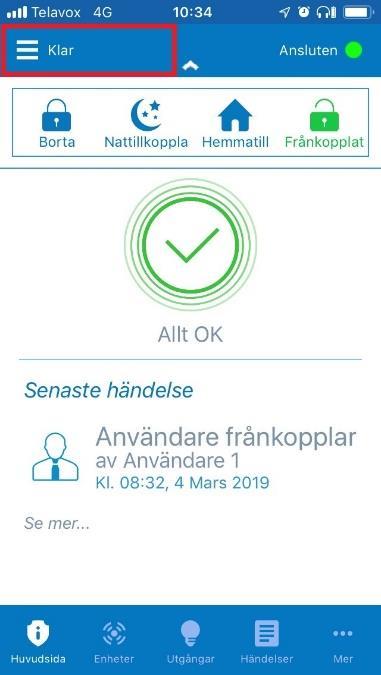

10 DEL 6 Aktivering av notiser i Appen ConnetAlarm Tryck på strecken bredvid Klar > Notifieringar > Inaktiverad Utlös ett Nödlarm, tryck och håll båda knapparna intryckta i 3 sekunder.

11 DEL 7.1 ETHERNET Lägga till samtidig sändning till larmcentral (endast V.5.21). [010] opt. 4 tänds Aktiverar funktionen mottagargrupp [018] Definierar att båda Ethernet-vägarna (primär och sekundär) är en mottagargrupp. [111] XX XX XX SIA-kod till larmcentral (sekvensen är 10 tecken lång, 2 tecken syns åt gången) [113] IP-adress till larmcentral (sekvensen är 12 tecken lång, 3 tecken syns åt gången) [114] 0BF5 Port till Larmcentral DEL 7.2 GPRS Lägga till samtidig sändning till larmcentral (endast V.5.21). [010] opt. 4 tänds Aktiverar funktionen mottagargrupp [018] Definierar att båda GPRS-vägarna (primär och sekundär) är en mottagargrupp. [021] XXXXXX Kontrollera att systemets SIA-kod stämmer, samma som [211] men utan inledande nollor. [213] IP-adress till larmcentral (sekvensen är 12 tecken lång, 3 tecken syns åt gången) [214] 0BF5 Port till Larmcentral [215] APN Ange SIM-kortets APN (gemener)

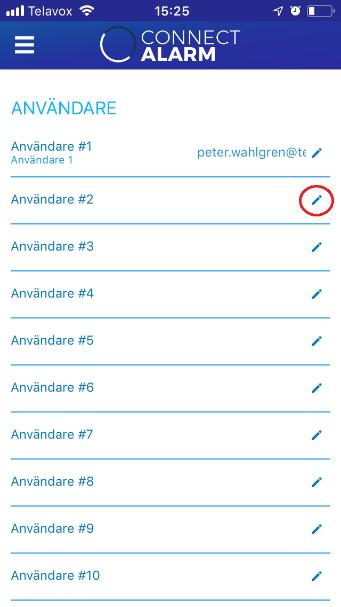

12 DEL 8 Lägga till en användare i Appen Connect Alarm För att lägga till en användare som ska ha access till larmsystemet med Connect Alarm krävs att denna användare har tillgång till en unik mejladress och en unik användarkod. Starta Appen och logga in som Masteranvändare. I Appen tryck på symbolen för Inställningar, sedan Panelinställningar och Användare. Tryck sedan på pennan bredvid en ledig användare och uppdatera användarinfon, tryck på klart. Nu skickas mejl till användarens mejladress innehållandes en aktiveringskod.

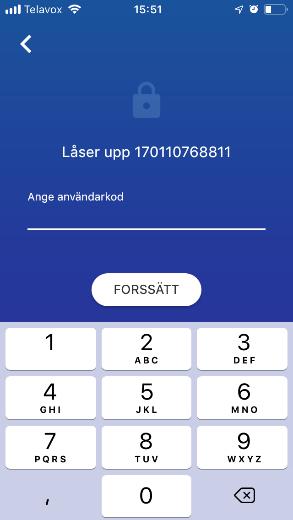

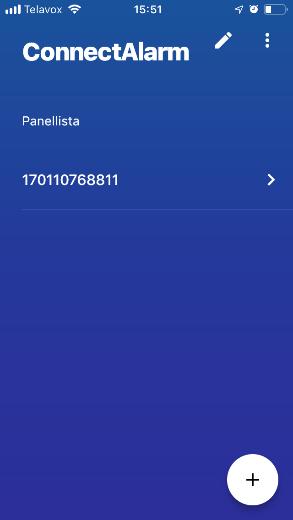

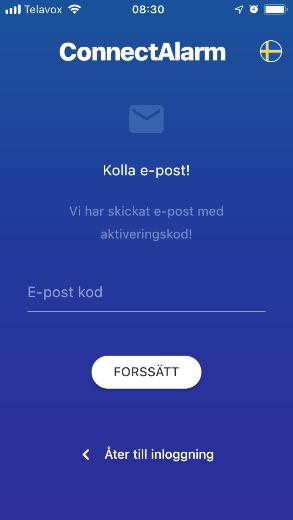

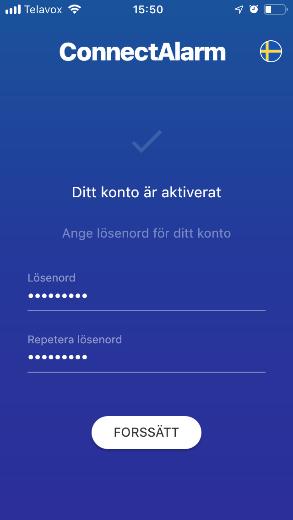

13 Be nu användaren att ladda hem och öppna Connect Alarm. Ange connect.tycomonitor.com som Serveradress. Tryck sedan på Har du redan en e-post kod. Skriv in e-postkoden och tryck på FORTSÄTT. Ange och bekräfta ditt lösenord för kontot (minst 8 tecken, 1 bokstav, 1 siffra och ett specialtecken). Tryck på FORTSÄTT. I Panellistan finns nu ditt nya system, tryck på siffrorna och logga in med behörighetskoden du fått av masteranvändaren. Skall notiser tas emot måste du trycka Tillåt. Under Panelinställningar > Notifieringar kan de olika notiserna Aktiveras och anpassas.
