MOLDE GÅNGBRO - TVÅ UTFORMNINGSALTERNATIV / SKISSFÖRSLAG DECEMBER 2014

Transkript

1 MOLDE GÅNGBRO - TVÅ UTFORMNINGSALTERNATIV / SKISSFÖRSLAG DECEMBER Arkitekter: PeGe Hillinge, Pekka Leppänen, Jonas Reutherborg Brokonstruktör: Lars Jørgen Tangstad

2 BESKRIVNING SWECO HAR FÅTT I UPPDRAG ATT STUDERA ALTERNATIVA UTFORMNINGAR FÖR DEN NYA GÅNG- OCH CYKELBRON VID VÄG E39 FRAMFÖR DEN NYA TUNNELMYNNING- EN I MOLDE. FÖRUTSÄTTNINGAR FÖR BROPROJEKTET HAR VARIT ATT VISIONERA OCH SKAPA IDÉER KRING EN NY INTRESSEVÄCKANDE BRO SOM KAN BLI IDENTITETSSKAPANDE FÖR MOLDE. BRON KAN OCKSÅ BIDRA TILL ATT GÖRA TUNNELFÄRDEN MER IN- TRESSANT, SÅVÄL PÅ VÄG IN SOM PÅ VÄG UT UR TUNNELN. FÖLJANDE FÖRSLAG UTGÅR FRÅN FÖRUTSÄTTNINGEN ATT BRON SKA SPÄNNA FRITT ÖVER KÖRBANORNA UTAN MITTSTÖD. DELS FÖR ATT SKAPA EN GENERÖS IN- OCH UTFART TILL TUNNELN, MEN OCKSÅ FÖR ATT GE GODA SIKTMÖJLIGHETER OCH DÄRMED EN TRAFIKSÄKER MILJÖ. FÖR GÅNG- OCH CYKELTRAFIKEN SKA MILJÖN INBJUDA TILL PASSAGE, MED SPÄN- NANDE UTSIKTSMÖJLIGHETER OCH EN TRYGG TRAFIKSÄKER RÖRELSE ÖVER BRON. EFTER EN MELLANREDOVISNING I MOLDE I MITTEN PÅ NOVEMBER, DÄR FYRA OLIKA ALTERNATIV REDOVISADES, VALDES TVÅ FÖRSLAG UT FÖR VIDARE BEARBETNING. DE TVÅ OLIKA FÖRSLAGEN SOM BYGGER PÅ SKILDA KONSTRUKTIVA PRINCIPER. DET FÖRSTA FÖRSLAGET ÄR EN BÅGBRO MED BÅGE AV STÅL OCH BROBANA AV BE- TONG. DET ANDRA FÖRSLAGET ÄR EN KOMBINERAD VALV- OCH BALKBRO AV STÅL. 2

3 FÖRSLAG A - BÅGBRO VY FRÅN VÄGEN 3

4 FÖRSLAG A - BÅGBRO VY FRÅN VÄGEN FÖRSLAGET ÄR UPPBYGGT TVÅ SMÄCKRA BÄRANDE STÅLBÅGAR SOM TILLSAMMANS VERKAR SOM EN BÅGE. BÅGEN BÄR UPP DEN SVÄNGDA BROBANAN MED HJÄLP AV EXCENTRISKT PLACERADE KABLAR. 4

5 FÖRSLAG A - BÅGBRO PLANVY EN RAK TVÅDELAD BÅGE STÅR ÖVER INFARTEN/ UTFARTEN TILL TUNNELN. BROBANAN UTFÖR EN SVEPANDE RÖRELSE IN UNDER OCH UT FRÅN BÅGENS PROJEKTION. 5

6 FÖRSLAG A - BÅGBRO VY FRÅN RONDELLEN INFARTEN TILL TUNNELN GES EN MAGNIFIK INRAMNING MED DEN HARP-LIKNANDE KONSTRUKTIONEN. SOM FÖRSLAG VISAR VI EN TUNNELMYNNING MED EN VALVFORMAD MYNNINGSKONSTRUKTION SOM SAMSPELAR MED BROBÅGENS FORM. 6

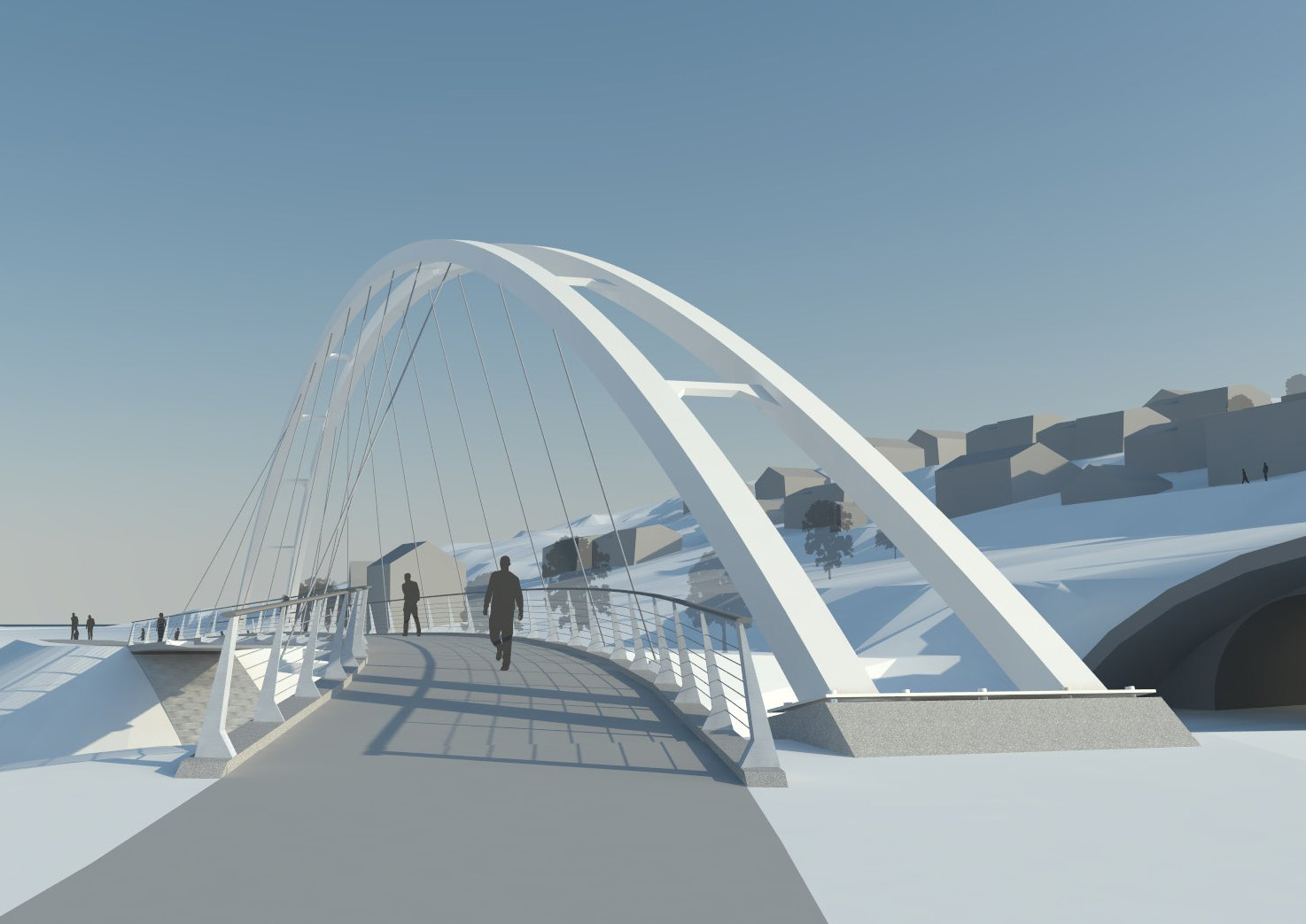

7 FÖRSLAG A - BÅGBRO VY FRÅN GC-BANA 7

8 FÖRSLAG A - BÅGBRO VY FRÅN GC-BANA 8

9 FÖRSLAG A - BÅGBRO VY PÅ BRON 9

10 FÖRSLAG A - BÅGBRO VY FRÅN BEBYGGELSE OVAN TUNNELMYNNINGEN 10

11 FÖRSLAG A - BÅGBRO VY FRÅN TUNNELNS UTFART 11

12 FÖRSLAG A - BÅGBRO REFERENSER BÅGBROAR Zubizuri Bridge, Bilbao by Santiago Calatrava Humber Bay Pedestrian Bridge, Toronto 12

13 FÖRSLAG B - STÅLBRO VY FRÅN VÄGEN 13

14 FÖRSLAG B - STÅLBRO VY FRÅN VÄGEN FÖRSLAGET BESTÅR AV EN SMÄCKERT UTFORMAD VALVBRO, I FORM AV EN GRACIÖST UTFORMAD STÅLLÅDA. DET FLACKA VALVET SPÄNNER FRÅN LANDFÄSTE TILL LANDFÄSTE MED RELATIVT KRAFTFULLA LANDFÄSTEN OCH EN TUNN MIDJA. 14

15 FÖRSLAG B - STÅLBRO PLANVY BROBANAN SPÄNNER FRITT OCH UFÖR EN SVEPANDE RÖRELSE ÖVER VÄGEN. 15

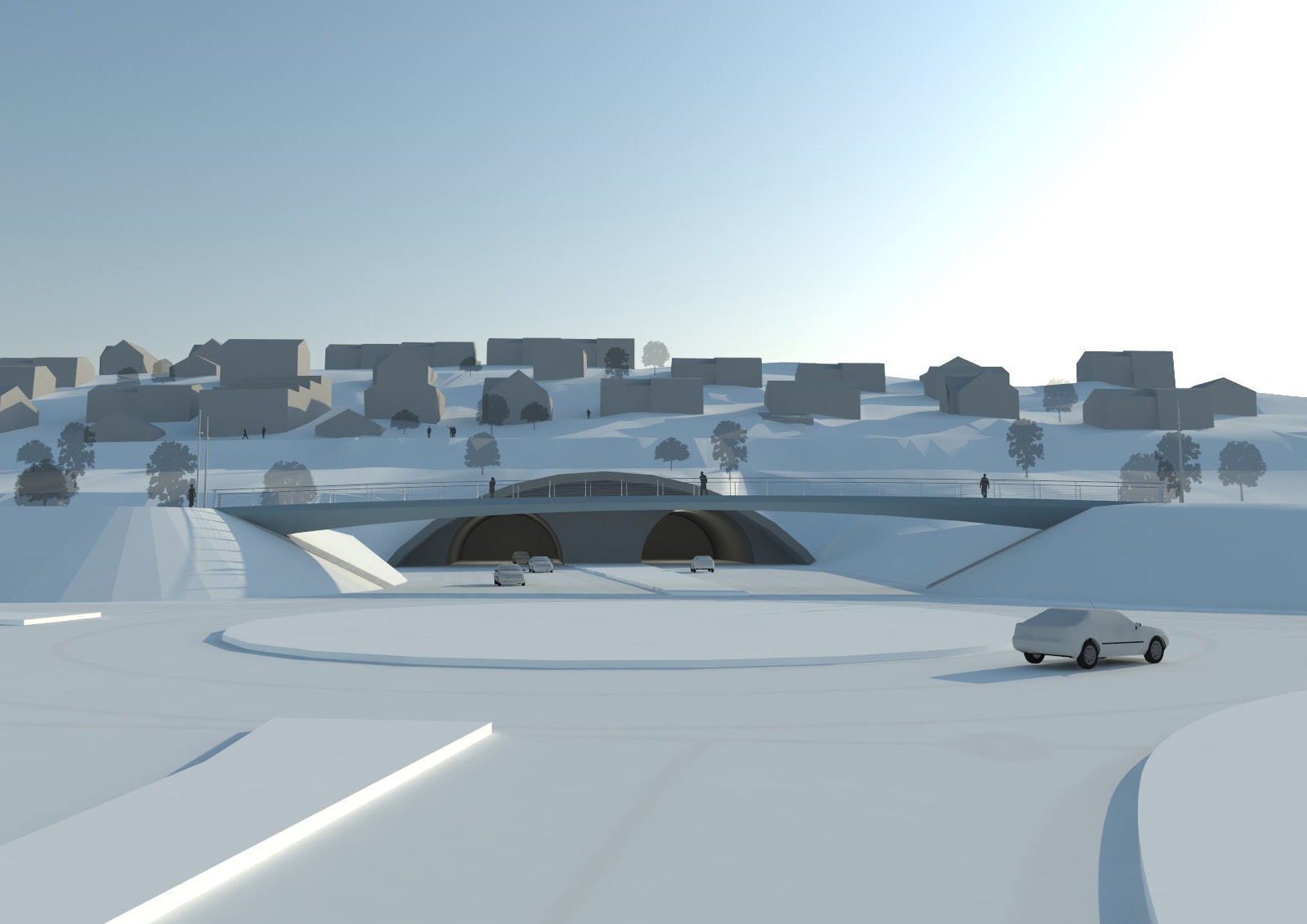

16 FÖRSLAG B - STÅLBRO VY FRÅN RONDELLEN DEN FLACKA VALVKONSTRUKTIONEN SPÄNNER FRÅN LANDFÄSTE TILL LANDFÄSTE OCH GÅR FRÅN KRAFTFULLA KONSTRUKTIONER I FÖRANKRINGSPUNKTERNA TILL EN SMÄCKER MIDJA I MITTEN. 16

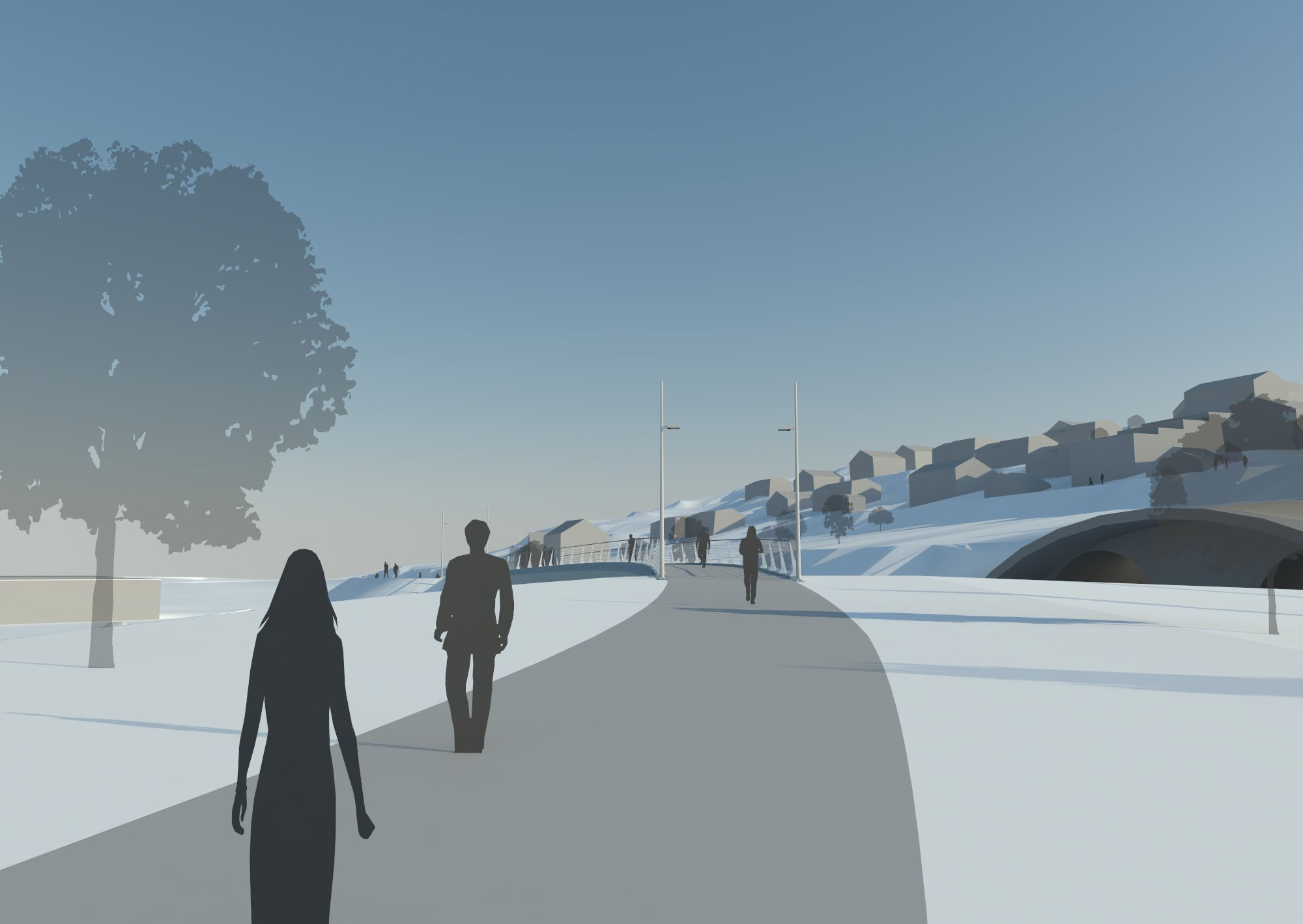

17 FÖRSLAG B - STÅLBRO VY FRÅN GC-BANA 17

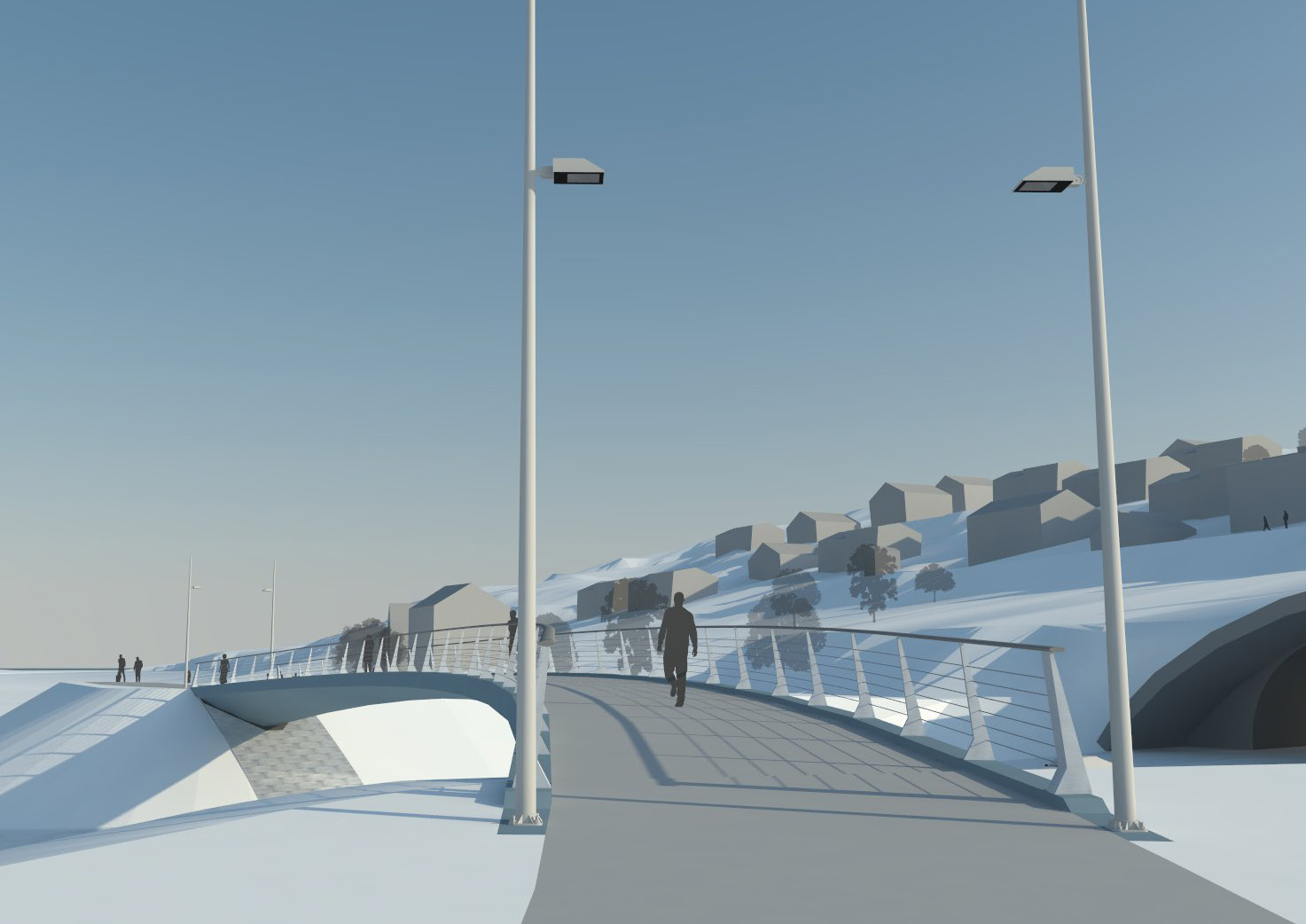

18 FÖRSLAG B - STÅLBRO VY FRÅN GC-BANA 18

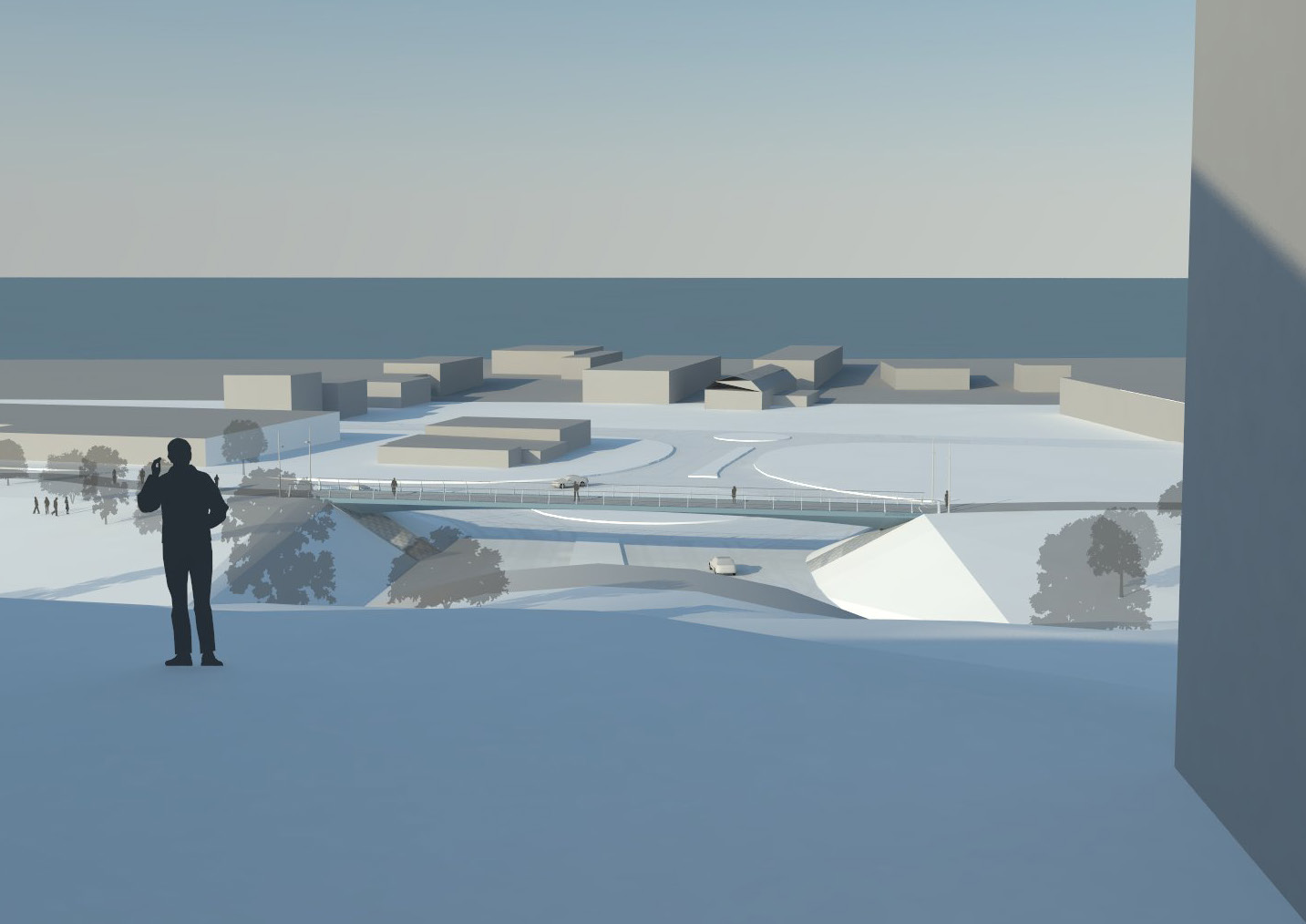

19 FÖRSLAG B - STÅLBRO VY FRÅN BEBYGGELSE OVAN TUNNELMYNNINGEN 19

20 FÖRSLAG B - STÅLBRO VY FRÅN TUNNELNS UTFART 20

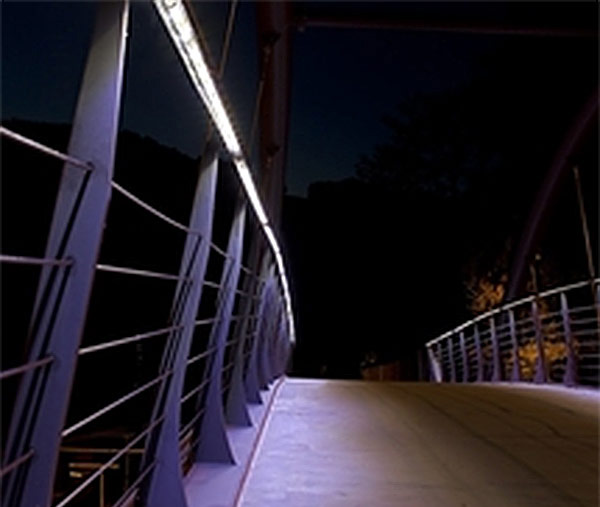

21 FÖRSLAG B - STÅLBRO REFERENSER LÅDBALKSBROAR Pedestrian bridge, Pfungen, Switzerland Tullhusbron, Norrköping 21
