4 4 (20) 1. Bakgrund och orientering Eskilstuna kommun har gett Norconsult AB i uppdrag att ta fram denna dagvattenutredning som underlag för detaljplanen av de centrala delarna av Torlunda S:2, del av, m fl. norra, det vill säga Hällby etapp 2. en avser ett område om drygt tretton hektar beläget i Hällbybrunn, cirka en halvmil nordväst om Eskilstuna centrum, se figur 1. Den tänkta detaljplanen ska möjliggöra en utbyggnad av bostadshus med tillhörande infart och parkeringsplatser. Figur 1 Hällby ligger cirka en halvmil nordväst om Eskilstuna centrum Detaljplaneområdet Torlunda S:2 är till övervägande delen karaktäriserat av villabebyggelse med en idrottsplats och en del barrskog. Detaljplanens avgränsning, vilken är densamma som denna utrednings avgränsning, redovisas i figur 2. Det är denna PMs syfte att tillhandahålla tillräcklig information för att i detaljplanen kunna reservera de områden som behövs för dagvattenhantering för att på så sätt ge förutsättningar för en långsiktigt och hållbar exploatering.

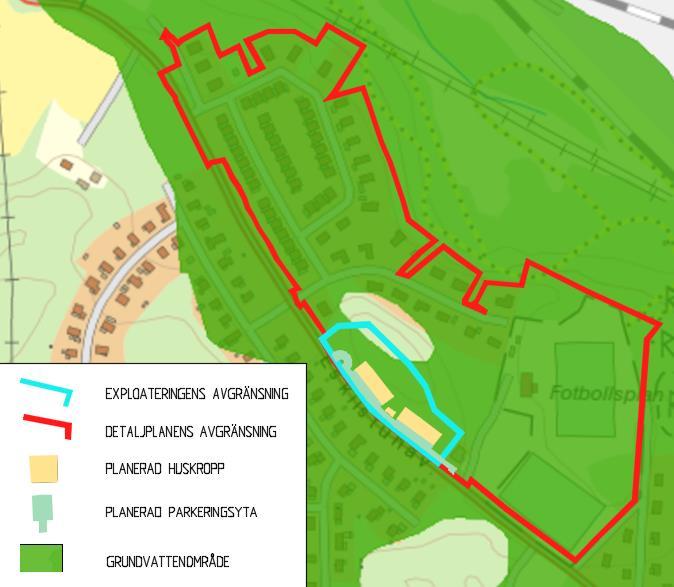

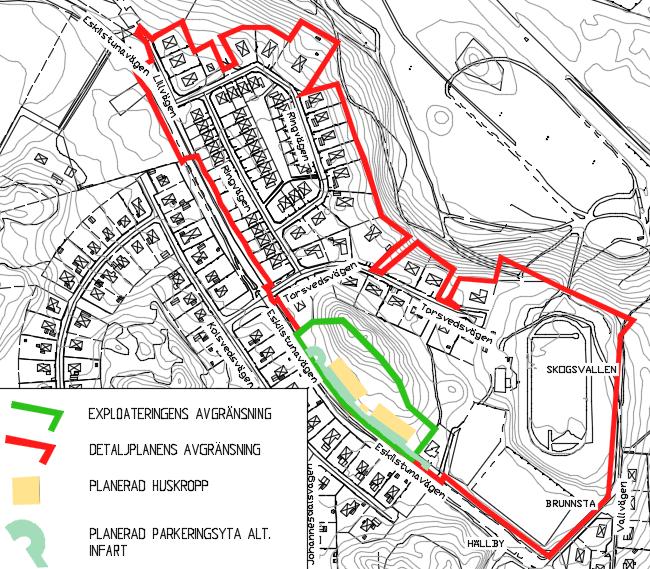

5 5 (20) Norconsult har beräknat vilka dagvattenvolymer som bör fördröjas och ger förslag på ytor som kan avsättas i detaljplanen för att ta om hand om dessa. Figur 2 Avgränsning för detaljplanen och den tänkta exploateringen

6 6 (20) 2. Befintlig dagvattenhantering För att beskriva de befintliga förhållandena har kartmaterial som tillhandahållits av Eskilstuna kommun studerats samt att platsbesök genomförts Terrängen har en höjdpunkt strax söder om mitten av utredningsområdet, se figur 3. Denna höjdpunkt befinner sig intill det område som planeras för bebyggelse. Vid stora regn kan ytavrinning till utredningsområdet bli aktuell från det angränsande naturområdet mellan Ekenhillsvägen och Eskilstunavägen, se figur 3. Dagvattennäten som går genom utredningsområdet har utloppspunkter i grönområdet norr om utredningsområdet. Allt dagvatten som inte infiltrerar leds till dessa utloppspunkter. I figur 3 illustreras befintligt dagvattensystem. Enligt Eskilstuna Strängnäs Energi och Miljö är stora delar av dagvattensystemet överbelastat och har därför inte tillräcklig kapacitet för ytterligare belastning.

7 7 (20) Figur 3 Befintligt dagvattensystem och ytavrinning

8 8 (20) 2.1 Jordarter Jordarten avgör tillsammans med släntlutningen i vilken utsträckning vatten infiltrerar i jorden och därmed även avrinningen från jordytan. I figur 4 redovisas jordarterna i området. Isälvssediment, som har goda infiltreringsegenskaper, utgör den största delen av jordarterna i utredningsområdet. I grönområdet där dagvattenutloppen ligger är större delen av jordarten bestående av postglacial lera med knappa infiltrationsegenskaper. Figur 4 Jordartskarta med den tänkta exploateringen inritad (Eskilstunakartan, Jordart i grundlager, )

9 9 (20) 2.2 Dagvattenflöden Befintliga dimensionerande dagvattenflöden har beräknats för det område som avrinner mot den planerade exploateringen. Detta har gjorts med hjälp av rationella metoden enligt Svenskt Vattens publikation P90 och P104. Den dimensionerade varaktigheten har bestämts till 30 minuter, vilket även är den längsta rinntiden genom området. Regnintensiteten för ett regn som varar i 30 minuter och har en återkomsttid på 10 år är 138,9 l/s*ha (liter per sekund och hektar), enligt Svenskt Vattens publikation P104. Den reducerade arean har beräknats baserat på uppgifter som anges i Svenskt Vattens publikation P90, där avrinningskoefficienterna för tak anges vara 0,9, asfalt 0,8 och odlad mark/naturområde 0,1. Utifrån dessa uppgifter har det befintliga 10-årsflödet beräknats, se tabell 3 på sida Kritiska områden vid extrema regn Enligt Eskilstuna kommuns GIS-tjänst Eskilstunakartan finns i dagsläget ingen risk för översvämning (Eskilstunakartan, lagret för 100-årsflöde, ). 2.4 Recipient Genom dagvattensystemet leds dagvattnet till ett angränsande grönområde strax nordväst om utredningsområdet. En del dagvatten infiltrerar inom fastigheterna eller i grönområdet, detta dagvatten har grundvattenområdet Strömsholmsåsen som recipient, se figur 5. Strömsholmsåsen har kemisk status god med risk för att inte uppnå/vidhålla samma status god till år 2021 (VISS, ). Strömsholmsåsens ekologiska status är ej känd. För att identifiera recipienten för det dagvatten som inte infiltrerar har underlag som tillhandahållits av Eskilstuna energi och miljö konsulterats samt att platsbesök genomförts och Den del av dagvattnet som inte infiltrerar inom grönområdet leds vidare via öppna diken och trycksatta ledningar och har som slutlig recipient Eskilstunaån. Eskilstunaån har (2009) ekologisk status måttlig och kemisk status uppnår ej god med kvalitetskrav på att uppnå ekologisk och kemisk status god till år 2021 respektive Miljöproblemen i Eskilstunaån är övergödning, syrefattiga förhållanden, miljögifter samt förändrade habitat genom fysisk påverkan. (VISS, )

10 10 (20) Figur 5 Grundvattenområdet Strömholmsåsen i grönt (VISS ) 2.5 Föroreningsbelastning En generell bedömning har gjorts av det befintliga dagvattnets föroreningskaraktär utifrån de verksamheter som finns idag inom detaljplaneområdet, se tabell 1. De främsta befintliga föroreningarna förväntas att vara bly, kadmium och suspenderade partiklar, jämför med de av Riktvärdesgruppen (2009) föreslagna riktvärdena i tabell 2.

11 11 (20) Tabell 1 Befintlig föroreningsbelastning (StormTac.com ) Typ av område P N Pb Cu Zn Cd Cr Ni SS Olja µg/l mg/l µg/l µg/l µg/l µg/l µg/l µg/l mg/l mg/l Parkering 0,1 1, , , ,8 Blandat grönområde 0,12 1, ,27 1,8 1,0 43 0,17 Takyta 0,17 0, ,80 4 4, Väg, ÅDT <1000 0,14 2, ,27 7 4,0 64 0,77 Idrottsplats 0,12 1, ,30 3 2,0 49 0,2 Tabell 2 Föreslagna gränsvärden för låga, måttliga och höga föroreningshalter i dagvatten (Riktvärdesgruppen, 2009) Låga värden Måttligt höga halter P N Pb Cu Zn Cd Cr Ni SS Olja µg/l mg/l µg/l µg/l µg/l µg/l µg/l µg/l mg/l mg/l <160 <2,0 <8 <18 <75 <0,4 <10 <15 <40 <0, ,0-3, ,4-0, Höga halter >250 >3,5 >15 >40 >150 >0,5 >25 >30 >100 >1,0 0,4-1,0

12 12 (20) 3. Framtida dagvattenhantering I detta kapitel presenteras riktlinjer för framtida dagvattenhantering, de förväntade framtida dagvattenflödena samt förslag på hur dessa kan hanteras. 2.6 Riktlinjer för dagvattenhantering Eskilstuna Strängnäs Energi och Miljö äger ledningsnätet och ställer krav på fördröjning till och med ett 10-årsregn för hårdgjorda ytor som tillkommer. Eskilstuna kommuns riktlinjer för dagvattenhantering säger att: Dagvatten ska i första hand omhändertas lokalt (LOD) eller i nära anslutning till den fastighet där dagvattnet uppkommer. Dagvattensystem ska utformas med hänsyn till platsens förutsättningar, dagvattnets föroreningsgrad och recipientens känslighet och status. Dagvattensystem ska utformas så att man undviker skadliga uppdämningar vid kraftiga regn. Dagvattenflöden ska reduceras och regleras så att belastning på ledningsnät och recipienter begränsas. Förorening av dagvatten ska begränsas vid källan. Dagvattensystem ska utformas så att en så stor del som möjligt av föroreningarna avskiljs och bryts ned under vattnets väg till recipienten. Den naturliga vattenbalansen ska i möjligaste mån behållas genom infiltration av rent dagvatten. Förorenat dagvatten får inte förorena grundvattnet. Särskilda bestämmelser gäller i vattenskyddsområden. Dagvatten ska hanteras som en resurs som berikar bebyggelsemiljön med avseende på upplevelser, rekreation, lek, naturvärden och biologisk mångfald. Ledningar ska dimensioneras med utgångspunkt från Svensk Vattens anvisningar och med hänsyn till klimatförändringens effekter och miljökvalitetsnormerna. (Riktlinjer för dagvattenhantering Eskilstuna kommun )

13 13 (20) 2.7 Dagvattenflöden På samma sätt som för befintliga förhållanden i avsnitt 2.2 har framtida dagvattenflöden inom det planerade exploateringsområdet beräknats med rationella metoden enligt Svenskt Vattens publikation P90 och P104. Nytillkomna infarter och parkeringsplatser antas utföras med asfaltsbeläggning. Den dimensionerande rinntiden bedöms i och med exploatering minska från 30 till 10 minuter på grund av hårdgjorda ytor. Med en säkerhetsfaktor om 1,2 avseende prognosticerade klimatförändringar uppgår den dimensionerande regnintensiteten till 181,3 l/s*ha för ett 10-årsregn. Det totala framtida dagvattenflödet från exploateringsområdet har, efter exploatering och utan fördröjning, beräknats till ca 57,2 l/s vid ett 10-årsregn, se tabell 4. Genom att begränsa andelen hårdgjorda ytor, t.ex. genom att välja genomsläppliga beläggningar framför asfalterade ytor, kan dock flödet reduceras. Tabell 3 Beräknat befintligt flöde från exploateringsområdet Yta Area, ha Red. Area, ha Flöde, l/s Natur 1,00 0,1 14,0 Summa 1,00 0,1 14,0 Tabell 4 Beräknat flöde från exploateringsområdet efter exploatering, utan fördröjande åtgärder, med klimatfaktor Yta Area, ha Red. Area, ha Flöde, l/s Natur 0,68 0,07 11,4 Asfalt 0,15 0,12 19,5 Tak 0,18 0,16 26,3 Summa 1,00 0,34 57,2 2.8 Föroreningsbelastning Föroreningsbelastningen med avseende på den planerade exploateringen bedöms som låg. Den dagvattenförorening som bedöms som mest trolig är att avrinningen från infarten och parkeringsplatserna där höga halter av bly och suspenderade partiklar kan väntas. Måttligt till höga halter av koppar, zink, krom och olja kan även förekomma, se tabell 1 på sida 11.

14 14 (20) 2.9 Kritiska områden vid extrema regn I och med att området exploateras förväntas hårdgjorda ytor bidra till ökat dagvattenflöde. Vid platsbesök uppmärksammades att området mellan de tänkta bostäderna och Eskilstunavägen utgör ett kritiskt lågområde. Längst söderut i utredningsområdet uppmärksammades även en kraftstation, mot vilken ökade flöden bör undvikas Förslag på dagvattenhantering vid exploatering För avrinningen från exploateringsområdet inte ska öka i och med exploateringen föreslås att en öppen dagvattendamm med strypt utflöde anläggs. Erforderlig volym för denna redovisas i tabell 5. Jordmånen bedöms vara väl lämpad för dagvattenmagasin med infiltrering i form av öppna dammar. Se figur 4 på sida 8 för illustration av jordarter respektive förekomsten av berg. Beaktande bör tas till grundvattenområdet Strömsholmsåsen då de områden som föreslås som magasin ligger inom detta grundvattenområde, se figur 5 på sida 10. Dagvattenavrinningen från nya parkeringsplatser rekommenderas ledas via svackdiken för att på så vis rena vattnet från olja och suspenderade partiklar. Om svackdiken vid detaljprojektering visar sig olämpliga kan istället oljeavskiljare anläggas. Tabell 5 Beräknad befintlig dagvattenavrinning, framtida avrinning samt erforderlig magasineringsvolym för den tänkta exploateringen Beräknad befintlig avrinning Beräknad framtida avrinning Erforderligt magasin 14,0 l/s 57,2 l/s 48 m³ Tabell 6 Rekommenderade magasineringstyp, erforderlig yta för denna samt rekommenderad översvämningsyta Magasintyp Yta, m² Översvämningsyta Damm 160 Damm/mark

15 15 (20) 2.11 Förslag på ytor för dagvattenhantering Norconsult har identifierat två ytor i anslutning till exploateringsområdet som lämpliga för öppna dagvattenmagasin. Vid detaljprojektering bör det utredas om dagvattenhanteringen skall delas upp på dessa ytor eller om det eventuellt är lämpligare att använda endast ett av alternativen för att hantera allt dagvatten. De ytor som är lämpliga för dagvattenhantering redovisas i figur 6 som öppen dagvattendamm och översvämningsytor. I enlighet med Eskilstuna kommuns riktlinjer ligger dessa i anslutning till fastighetsmark och har integrerats som en resurs i utomhusmiljön. Erforderlig volym och yta för dagvattenmagasinen framgår av tabell 5 och tabell 6 på sida 14. Dagvattenmagasinens föreslagna ytbehov är beräknat efter den volym de skall inrymma och bygger på en damm med ett ansatt maximalt djup om 1,0 meter och en släntlutning på 1:4. Om två dammar byggs istället för en kan ytbehovet öka något. Eftersom det slutgiltiga ytbehovet är svårt att förutsäga i ett så här tidigt skede har de beräknade ytorna multiplicerats med en säkerhetsfaktor om 1,3. Noggrannare beräkning av ytbehovet bör göras i och med projekteringen. Norconsult rekommenderar att området mellan Eskilstunavägen och den planerade infarten om möjligt anläggs som svackdike och att dagvattnet från parkeringsplasterna och infarten avleds via detta. Svackdiken kan både rena avrinningen från parkeringsplatserna och minska behovet av öppna dammar. Förutsättningarna för beräkningarna har varit att samtliga nya tak-, uppställningsoch körytor hårdgörs. I det fall exempelvis grusparkering används istället för asfalt, eller gröna tak istället för hårda tak, minskar avrinningen och därmed också behovet av öppna dammar. Att anlägga svackdiken istället för täckta ledningar är ett annat sätt att minska behovet av öppna dagvattendammar.

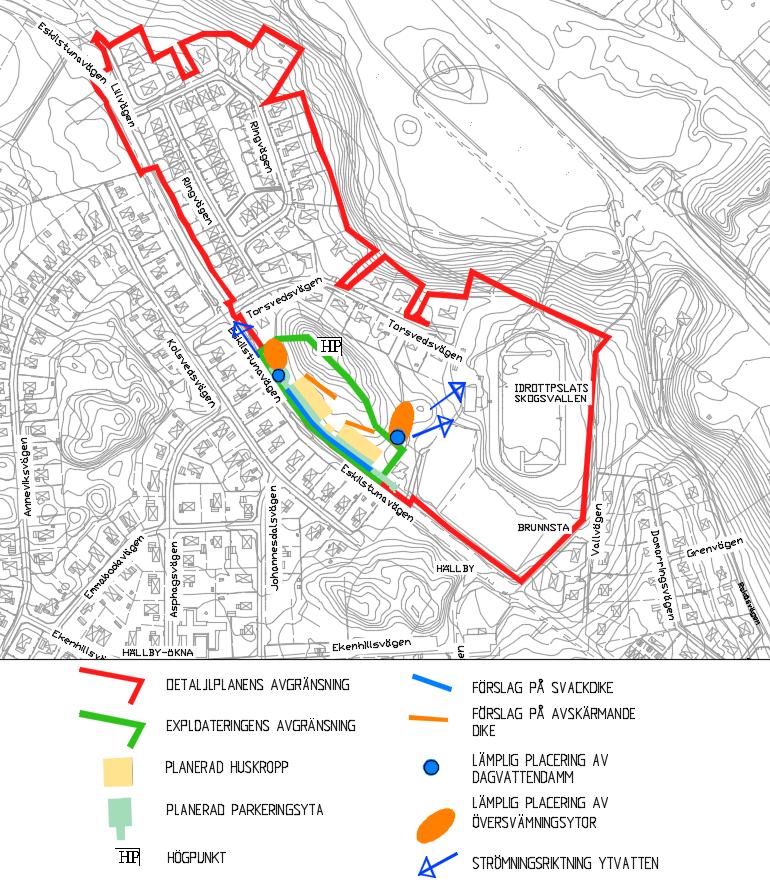

16 16 (20) Figur 6 Förslag på områden som i detaljplanen kan reserveras för dagvattenhantering. Ej skalenlig

17 17 (20) 2.12 Förslag på åtgärder mot översvämning Runt rekommenderad dagvattendamm föreslår Norconsult höjdsättning och utformning av marken på ett sådant sätt att den kan översvämmas vid ett 100- årsregn, exempelvis i sluttande plan mot dammen och med mindre känsliga installationer som grusgångar och parkbänkar. Norconsult rekommenderar att området närmast Eskilstunavägen anläggs på ett sådant sätt att det tål översvämningar och att infiltrering av dagvatten maximeras. Om plats finns för ett svackdike rekommenderar Norconsult detta. Norconsult rekommenderar avskärande dike eller vall för att motverka inrinning från höjdpunkten norr om den planerade exploateringen. En större planskiss över de rekommenderade lösningarna för dagvattenhantering redovisas i bilaga 1.

18 18 (20) 4. Sammanfattande slutsats I och med den tänkta exploateringen ökar dagvattenflödet från området, vilket innebär att dagvatten måste magasineras och utloppen regleras för att inte öka belastningen på dagvattensystemet nedströms. Den planerade exploateringen beräknas öka markavrinningen från det berörda området från 14 l/s till 57 l/s för ett statistiskt 10-årsregn. För att hanteraden väntade flödesökningen rekommenderar Norconsult en alternativt två öppna dagvattendammar med strypt utflöde. Den beräknade volym som skall magasineras är 48 m³. Den yta som bör reserveras för dagvattenhantering i form av en damm är beräknad till 160 m². Om man istället anlägger två dammar kan ytan som dessa tar i anspråk öka något för att bibehålla magasineringsvolymen. Norconsult rekommenderar även att ytorna runt dammarna anläggs så att de kan översvämmas för att hantera ett statistiskt 100-årsregn. Beräkningarna utgår från att samtliga tak hårdgörs och att samtliga trafikytor asfalteras. Om lösningar som gröna tak och genomsläppliga ytor används istället så kommer behovet av dagvattenfördröjning att minska. Om plats finns för ett svackdike mellan Eskilstunavägen och fastighetens infart så rekommenderar Norconsult att ett sådant anläggs, vilket i så fall kommer minska behovet av fördröjning av dagvatten. För att skydda framtida byggnader från inrinnande ytvatten rekommenderar Norconsult att ett avskärande dike anläggs mellan byggnaderna och höjdpunkten nordöst om dessa. I bilaga 1 redovisas en planskiss med förslag på placeringar av dagvattendammar samt gestaltning av de lägen som åsyftas som översvämningsytor, svackdiken samt avskärande diken.

19 19 (20) Norconsult AB Väg och VA-teknik Eskil Österling Marta Juhlém
