1 DAGVATTENUTREDNING 1(12) Datum Diarienummer Handläggare GIS-ingenjör Jonas Sjögren Stadsbyggnadskontoret Mät- och GIS-avdelningen Granskad av Emma Isacsson, HVAB Dagvattenutredning Fasanen 1, 3, och 4, Hässleholm Stadsbyggnadskontoret / Mät- och GIS-avdelningen Postadress: Hässleholm Besöksadress: Stadshuset, Nytorget 1 Telefon: Telefax: E-post: byggnadsnamnden@hassleholm.se Bankgiro: Org. nr: Webb:

2 2(12) Sammanfattning Denna utredning syftar till att beskriva hur dagvatten kan tas om hand vid exploatering av fastigheterna Fasanen 1, 3, och 4, så att belastningen på recipient minimeras och att risken för översvämningar till följd av kraftig nederbörd elimineras. Förutsättningarna för infiltration inom planområdet är generellt sett goda, men arkitektförslaget med underjordiskt garage medger inte infiltration i mark. Alternativet för att minska belastningen på dagvattennätet är fördröjning nära källan vilket bedöms kunna ske i form av öppna dagvattenmagasin, varifrån vattnet därefter långsamt avleds till dagvattennätet. Med antagande om att 50% av planområdets yta bebyggs, 30% av marken blir hårdgjord och 20% blir grönyta, beräknas en total vattenvolym om 51 m 3 att behöva tas om hand, baserat på ett klimatanpassat 10-årsregn med 10 minuters varaktighet. Med öppna dagvattenmagasin beräknas den momentana belastningen på dagvattennätet kunna reduceras med ca 70%, till 16 m 3.

3 3(12) Inledning Bakgrund Tekniska förvaltningen har ansökt om att byggnadsnämnden ska ge stadsbyggnadskontoret i uppdrag att ta fram en detaljplan för Fasanen 1, 3 och 4. Avsikten med detaljplanen är att pröva lämpligheten för bostads-, vård-, och centrumändamål. Fastigheterna är planlagda för småindustri, men är obebyggda och används idag som parkeringsplats och tidvis som upplag. Området ligger stationsnära med blandad bebyggelse och förutsättningarna enligt ÖP och FÖP är förtätning. Markägare är Hässleholms kommun. Syfte Syftet med utredningen är att undersöka om den utökade verksamheten kommer att ha en negativ inverkan på nuvarande dagvattenhantering, och om så är fallet, ta fram förslag till lösningar för att upprätthålla en hållbar dagvattenhantering. Geografiskt läge Planområdet är centralt beläget i Hässelholm strax sydväst om hembygdsparken, med Kristianstadsvägen som avgränsar mot norr, Paradisgatan mot söder och Åkaregatan mot öster. Förutsättningar för dagvattenhantering Recipienter Dagvattnets recipienter är Finjasjön, ytvattenförekomst SE och grundvattenförekomst SE Enligt VISS (2018) är aktuell statusklassning för ytvattenförekomsten följande: Ekologisk status Dålig Kemisk status Uppnår ej god Ytvattenförekomstens låga status beror till viss del på övergödning p.g.a. belastning av näringsämnen samt spridning av miljögifter. Beslutad miljökvalitetsnorm (MKN) syftar till att god ekologisk status uppnås senast år Aktuell statusklassning för grundvattenförekomsten är Kemisk status God Kvantitativ status God Geohydrologi Jordarten i planområdet består av isälvssediment, grovsilt--block (Bild 1), och enligt SGU (2018) har all mark inom området hög genomsläpplighet (Bild 2). Infiltrationsmöjligheterna bedöms därmed som goda. Jordartskartan uppvisar inga spår av jordskred. Ett grundvattenmagasin med kapaciteten l/s återfinns under planområdet (Bild 3). Ett dikningsföretag finns i området sedan Finjasjön och Ballingslövssjön sänktes år Delar av dikningsföretaget med båtnadsområde ses i Bild 4.

4 4(12) Bild 1. Jordartskarta (SGU). Bild 2. Markens genomsläpplighet (SGU).

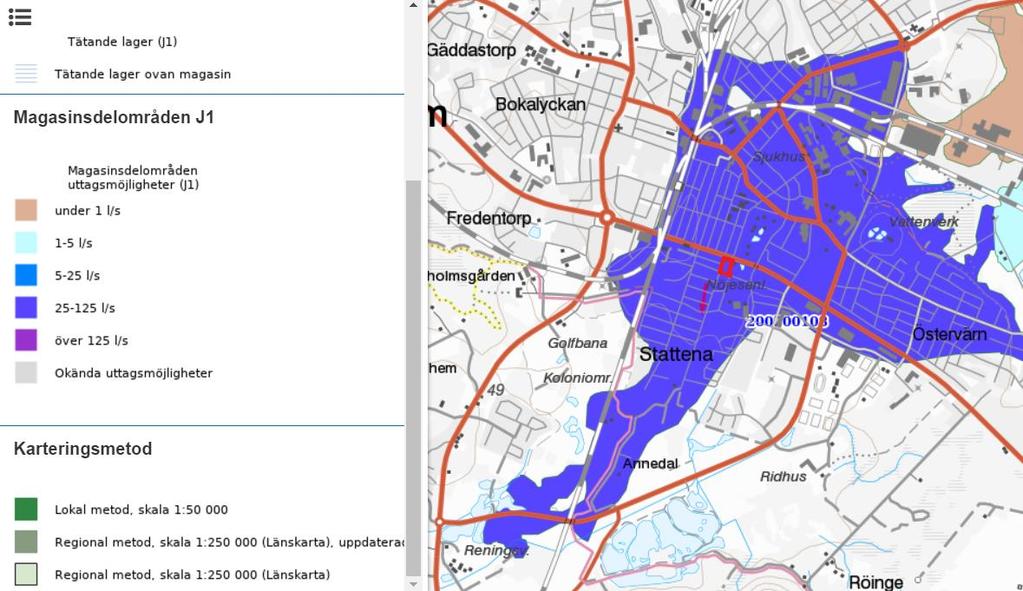

5 5(12) Bild 3. Grundvattenmagasin (SGU). Röd pil anger förmodad strömriktning. Bild 4. Dikningsföretag (tjockare heldragna blå linjer) med båtnadsområde (skuggat område).

6 6(12) Avrinningsområden och avvattningsvägar En höjdmodell över planområdet visas i Bild 5, topografi i Bild 6. Lågpunkter och schematisk ytavrinning presenteras i Bild 7. En lågpunkt kan identifieras inom Fasanen 4. Det finns idag en markerad sluttning söderut mellan planområdet för Fasanen 1 och Fasanen 4, denna yta tillhör Fasanen 3 i planområdet, se Bild 8. Alla ytor avvattnas via infiltration, utom gatuytorna längs Åkaregatan, Maglegatan och Paradisgatan som avvattnas via gatubrunnar till befintliga dagvattenledningar, se Bild 9. Bild 5. Höjdmodell.

7 7(12) Bild 6. Topografi. Bild 7. Lågpunkter och ytavrinning (Länsstyrelsens WebbGIS).

8 8(12) Bild 8. Planområde. Bild 9. Befintligt dagvattennät.

9 9(12) Dagvattenflöden Regnintensiteten för ett dimensionerande regn 10-årsregn med 10 minuters varaktighet beräknas med hjälp av Excel-mall (Svenskt Vatten, Beräkningstips) till 228 l/s*ha. Med klimatfaktor 1.25 blir regnintensiteten 228 * 1.25 = 285 l/s*ha i ett framtida klimat. Enligt den s.k. rationella metoden bestäms det dimensionerande flödet av följande samband: Q dim = i(t r) * φ yta * A där Q dim = dimensionerande flöde (l/s) i(t r) = dimensionerande regnintensitet (l/s*ha) med varaktighet φ yta = avrinningskoefficient för specifik yta A = avrinningsområdets area (ha) Avrinningskoefficienter (φ yta) byggnader (tak) = 0.9 asfalt = 0.8 grönytor = 0.1 Ytan av fastigheterna Fasanen 1, 3 och 4 utgör tillsammans ca 4200 m 2. Under förutsättning att 50% av fastighetsytan bebyggs, 30% utgörs av hårdgjord yta och 20% av grönyta, kommer följande flöde och vattenvolym att behöva tas om hand vid ett 10-årsregn med 10 minuters varaktighet. Q dim = i(t r) * φ yta * A = 285x(0.9x x x0.2)x0.42 = 85 l/s V dim = 85 x 60 x 10 = 51 m 3 Föroreningar i dagvattnet Under förutsättning att marken inte innehåller några föroreningar som kan lakas ur, bedöms dagvattnet inte ha någon negativ inverkan på recipient. Åtgärder för hållbar dagvattenhantering Följande riktlinjer ligger till grund för förslag till åtgärder. Dessa föreslås ingå i kommande VA- och klimatanpassningsstrategi. Uppkomsten av dagvatten ska minimeras. Belastningen på nedströms liggande vattenområden ska vid exploatering, så långt det är möjligt, inte öka. Hänsyn ska tas till risker av förväntade klimatförändringar och höga flöden. Förorening av dagvatten ska undvikas. Förorenat dagvatten ska hållas åtskilt från mindre förorenat dagvatten tills rening genomförts.

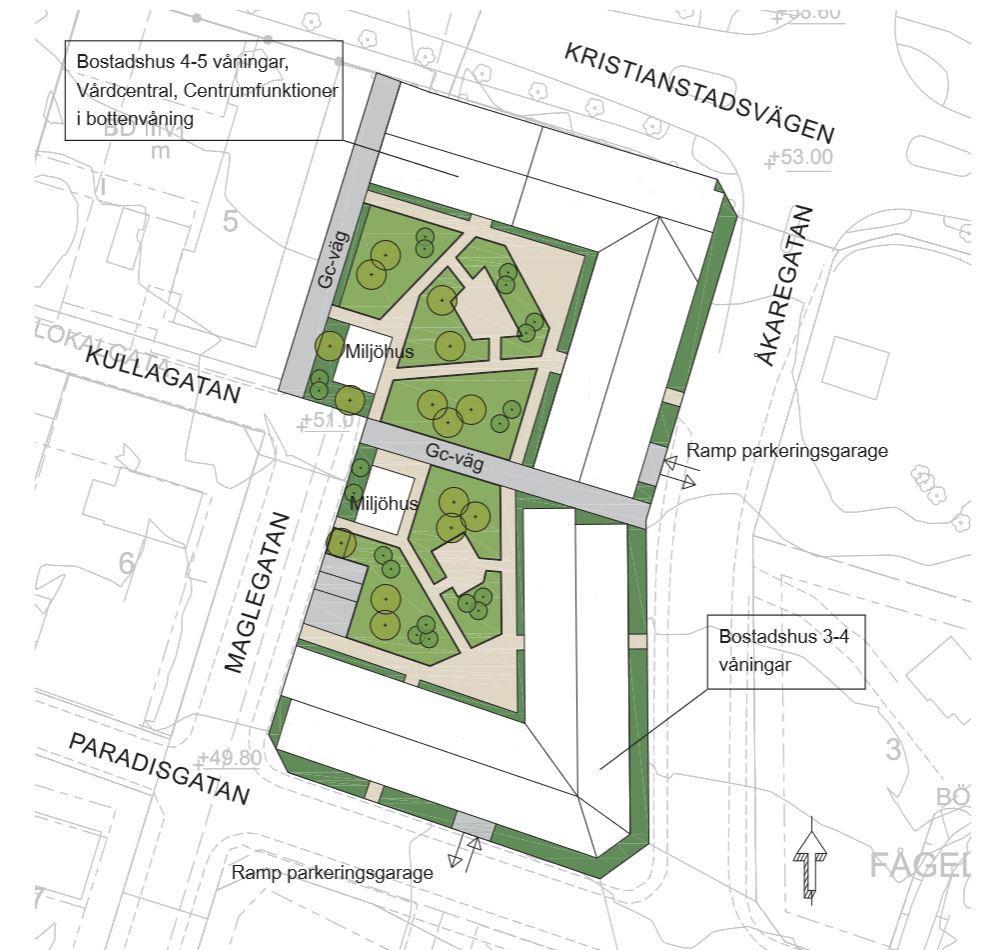

10 10(12) Dagvatten ska, där så är möjligt, i första hand infiltreras och i andra hand fördröjas innan det leds till recipient. Dagvatten ska, där så är möjligt, användas som en pedagogisk, rekreativ och estetisk resurs samt gynna den biologiska mångfalden. Öppna dagvattenlösningar ska, så långt det är möjligt, väljas före slutna system. Befintliga öppna dagvattenlösningar ska, så långt det är möjligt, bevaras. Befintliga slutna dagvattensystem ska, där så är möjligt, öppnas upp. Dagvattnet ska hanteras så att skador på byggnader och anläggningar och försämrade livsmiljöer för växter och djur undviks samt att risker för människor undviks. Bild 10. Illustration av planförslag. Förslag till lösning för dagvattenhantering Förutsättningarna för infiltration inom planområdet är generellt sett goda, men arkitektförslaget med underjordiskt garage medger inte infiltration i mark.

11 11(12) Alternativet för att minska belastningen på dagvattennätet är fördröjning nära källan vilket bedöms kunna ske i form av öppna dagvattenmagasin. Enligt arkitektförslag kommer byggnaderna att ligga utmed tomtgräns (närmast gata), vilket medför att dagvatten som genereras från halva takytan (ytan som vetter ut mot gatan) kommer att belasta befintligt dagvattennät momentant. Dagvatten som genereras från resterande takyta och grönytor bedöms kunna ledas in mot öppna dagvattenmagasin på innergård och där fördröjas. Under förutsättning att 50% av fastighetsytan bebyggs, 30% utgörs av hårdgjord yta och 20% av grönyta, kommer följande flöde att behöva tas om hand momentant vid ett 10-årsregn med 10 minuters varaktighet: Q dim = i(t r) * φ yta * A = 285x0.9x0.5x0.5x0.42 = 27 l/s Den del av takytan som vetter mot innergården, tillsammans med innergårdens yta, kommer under ett 10-årsregn att generera följande vattenvolym, vilken avses att fördröjas i öppna dagvattenmagasin och därefter långsamt avledas till dagvattennät. Q dim = i(t r) * φ yta * A = 285x(0.9x0.5x x x0.2)x0.42 = 58 l/s V dim = 58 x 60 x 10 = 35 m 3 Översvämningsrisker efter åtgärder Föreslagna åtgärder bedöms reducera risken för översvämning vid ett 10-årsregn med 10 minuters varaktighet. Vid ett kraftigare regn med längre återkomsttid, t ex ett 50- eller 100-årsregn, finns risk att ytavrinning från Fasanen 1, 2 och 4 följer Paradisgatan till Lille Mats väg och skapar översvämning där. Ett sätt att minska denna risk skulle kunna vara att skapa utrymme för fler öppna dagvattenmagasin längs denna flödesväg. Slutsatser Förslag och rekommendationer baseras på att öppna dagvattenmagasin anläggs inom fastigheten så att endast en del av dagvattnet, ca 30%, belastar dagvattennätet momentant. Övrigt dagvatten fördröjs inom föreslaget planområde. Stadsbyggnadskontoret Jonas Sjögren GIS-ingenjör
