2 1 1. SAMMANFATTNING 3 2. BEFINTLIGA FÖRHÅLLANDE 4 3. FRAMTIDA FÖRHÅLLANDE 5 4. DIMENSIONERING 7

3 FÖRORD Avgående text indikeras i ytter marginalen, genomstryks samt färgläggs annorlunda än övrig text. Tillkommande text indikeras i ytter marginalen, samt färgläggs annorlunda än övrig text. 2

4 3 1. SAMMANFATTNING I samband med detaljplanerarbetet för bostadshus inom Etapp C vid Ekensbergsvägen i Sundbyberg har ÅF Infrastructure AB fått i uppdrag av Jamba Fastigheter att utreda dagvattenhanteringen lokalt i området. Området som har studerats är i huvudsak Etapp C som gränsar mot Ekensbergsvägen men då man har planer på att även leda dagvatten från delar av Etapp A har detta tagits med i beräkningarna. Beräkningarna visar att flödet efter exploateringen kommer att minska något, man kan därmed säkerställa att exploateringen inte kommer att medföra någon negativ inverkan på dagvattensystemet. Vill man ändå ytterligare fördröja ytvattnet ut mot befintliga ledningsnätet kan man anlägga ett fördröjningsmagasin i form av ex en dagvattenkassett. 1.1 Syfte Syftet med denna utredning är att säkerställa att exploateringen av ytan inte medför några negativa konsekvenser för dagvattenhanteringen i området. I bästa möjliga mån skall lösningar tas fram avseende lokalt omhändertagande och fördröjning av dagvattnet för att minimera anläggandet av nya ledningssystem. 1.2 Underlag I arbetet med utredningen har bland annat följande underlag använts: Kartunderlag från Google Map Skissförslag från Mattias Ahnlund, AB Byggbesked Skissförslag från Rosa Hereu, Arkitekt ETSAB Landskapsritningar, Fojab Arkitekter Publikation P105, Svenskt Vatten Publikation P104, Svenskt Vatten Publikation P90, Svenskt Vatten

5 2. BEFINTLIGA FÖRHÅLLANDE 2.1 Områdesbeskrivning Det aktuella området ligger inom Kv Sprängaren i Sundbybergs Kommun (bild 1). Planområdet omfattar ca 4000 m². 4 Bild 1. Karta, Google Map Den befintliga ytan består mestadels av hårdgjorda ytor i form av asfalt, tak samt en gräsmatta om ca 500 m² och lite grusade ytor (bild 2). Bild 2. Vy från Ekensbergsvägen I stora delar av området kommer garage att anläggas i källarplan.

6 2.2 Befintliga ledningar Separata dagvattenledningar finns idag ej framdragna i området varav anslutning kommer att göras mot kombiledning (gemensam spill och dagvattenledning). Kombiledning finns idag framdragen längs Vintergatan och Ekensbergsvägen. Under byggnation av Etapp C kommer delar av ledningen hamna under byggnaden och skall dras om. Befintliga ledningar har dimension 400. Områden inom Etapp A avrinner mot gatubrunnar på Vintergatan som är kopplad till ledning med dimension 150/ Bild 3. Befintligt ledningsnät i området. 3. FRAMTIDA FÖRHÅLLANDE 3.1 Områdesbeskrivning Vid lösning av dagvattenhanteringen i området planerar man att dra delar av ytavvattningen från Etapp A till Etapp C för omhändertagande (Bild 4). Bild 4. Område som innefattas av utredningen för Etapp C.

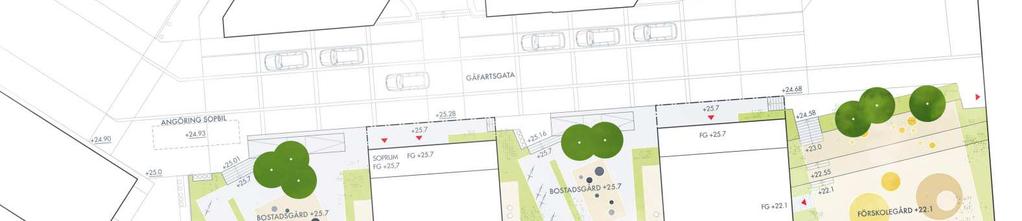

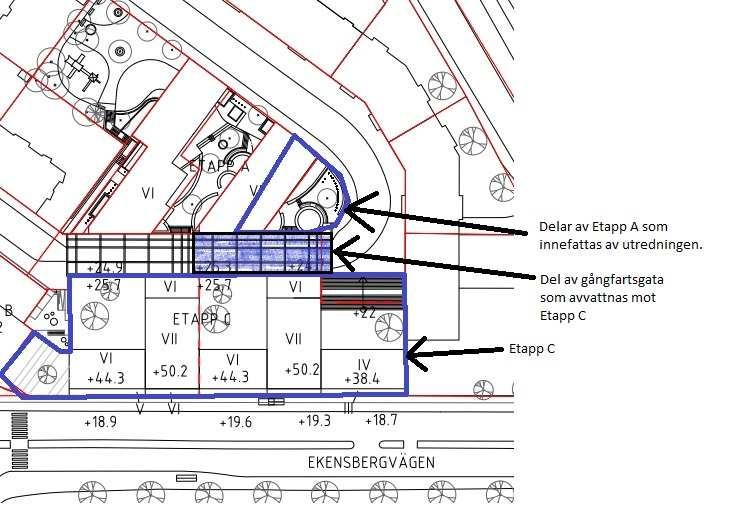

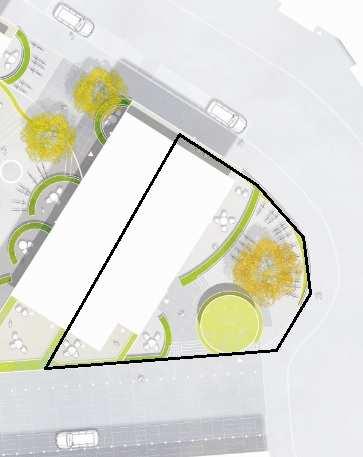

7 I Etapp C (bild 5) utformas de nya gårdsytorna med grusbeläggning till största del och en mindre del av planteringar och stensatta ytor. Då nybyggnaden kommer att utföras ovan befintligt parkeringsgarage kommer avvattning av gårdsytor att behöva utföras både som ytavvattning och bjälklagsavvattning vid lågpunkter. 6 Bild 5, Landskapsritning Etapp C Inom Etapp A kommer en gårdsyta och ca halva taket i den östra byggnaden dras mot Etapp C (bild 6) för att kopplas ihop med ledning ut mot Ekensbergsvägen. Gårdsplanen består till största delen av grusytor med mindre planteringar. Ett soprum med sedumtak kommer att anläggas inom området. Bild 6. Delar av Etapp A där dagvattnet skall omhändertas i denna utredning.

8 Stuprör för avvattning av takytor får ej direktanslutas till kombiledning utan skall släppas på gårdsplan där avrinning sker mot närliggande brunnar, planteringar etc. Detta för att skapa ytterligare fördröjning och förhindra översvämningar i ledningsnätet DIMENSIONERING 4.1 Förutsättningar dagvattenhantering Förutsättningarna för dagvattenhanteringen har tagits fram i samråd med Sundbybergs Kommun samt hämtade ut P90 Dimensionering av allmänna dagvattensledningar, P104 Nederbördsdata vid dimesionering och analys av avloppssystem samt P105 Hållbar dag och dränvattenhantering. För att ta hänsyn till framtida klimatförändringar rekommenderar P104 att man sätter en säkerhetsfaktor. För Svealand är denna faktor 1,1 till 1,2 vilket innebär att dimensionerande nederbörd förväntas öka 10 20%. I denna utredning har vi räknat med faktor 1, Beräkning av dimensionerande regnintensistet För beräkning av dimensionerande regninstensistet (har Dahlströms (2010) ekvation använts enligt formeln i190 Å, +2 Å är återkomstid i månader använts. Beräkningar har utförsts för regn med återkomsttiden 5 och 10 år och varaktighet i 10 minuter. Följande resultat erhålls: Varaktighet Regnintensitet 5 år 227, l/s x ha 10 år 181, l/s x ha Tabell 1. Regnintensitet beroende på varaktighet

9 4.3 Beräkning av dimensionerande dagvattenflöde 8 För beräkning av dimensionerande ytavvattning har rationella metoden använts. Dimensionerande flöden har beräknats ur formeln där är den reducerade ytan beroende på ytans avrinningskoefficinet. Avrinningskoefficient 0,9 för takytor, 0,8 för betong och asfaltsytor, 0,7 för stensatt yta med grusfog, 0,5 för sedumtak 0,2 för grusplan och grusad gång och 0,1 för gräsmattor och parker med rik vegetation har använts. I tabell 2 och 3 presenteras dimensionerande flöden för befintlig markanvädning och förväntade flöde efter exploatering. Befintliga flöde 5års 10års 5års 10års regn, 10 regn, 10 Klimatfakt regntotalt regn Område Area [m²] Ytkoefficient min [l/s] min [l/s] or [l/s] Totalt [l/s] Tak ,9 0,0181 0,023 1,200 22,9 28,8 Betong och asfaltsyta ,8 0,0181 0,023 1,200 39,0 49,1 Grusplan och grusad gå 70 0,2 0,0181 0,023 1,200 0,3 0,4 Gräsmatta 500 0,1 0,0181 0,023 1,200 1,1 1,4 Total yta ,3 79,6 Tabell 2. Befintliga flöde innan exploatering. Förväntade flöde 5års regn, 10års regn, Klimat 5års 10års regn Område Area [m²] Ytkoefficient 10 min [l/s] 10 min [l/s] faktor regntotalt Totalt [l/s] Tak ,9 0,0181 0,023 1,200 32,3 40,6 Betong och asfaltsyta 418 0,8 0,0181 0,023 1,200 7,3 9,1 Stensatt yta med grusfog ,7 0,0181 0,023 1,200 16,7 21,0 Sedumtak 32 0,5 0,0181 0,023 1,200 0,3 0,4 Park med rik vegetation 583 0,1 0,0181 0,023 1,200 1,3 1,6 Grusplan och grusad gång 202 0,2 0,0181 0,023 1,200 0,9 1,1 Total yta ,8 73,9 Tabell 3. Förväntade flöde efter exploatering Det beräknade flödet efter exploatering kommer således minska med 4,5 respektive 5,7 l/s beroende på om man räknar med 5 eller 10års regn.

10 5. Dagvattenfördröjning För att fördröja dagvattnet ytterligare att rinna ut och därmed minska risken för översvämningar i området kan man förlägga ett fördröjningsmagasin. Storleken på magasinet avgör hur lång fördröjningen blir. Beräkningarna nedan är gjorda enligt en förenklad metod. Beräkningar har gjorts för 5 och 10års regn med max utflöde från magasinet på 45, 30 och 15 liter per sekund. Resultatet framgår av tabell 4 och 5. 5år Varaktiget Tillrinning [m³/s] Avrinning [m³/s] Magasin [m³ 10 min 0,059 0,045 8,100 0,059 0,03 17,100 0,059 0,015 26,100 Tabell 4. Maximalt utloppsflöde i relation till storlek på dagvattenmagasin vid 5års regn. 10år Varaktiget Tillrinning [m³/s] Avrinning [m³/s] Magasin [m³ 10 min 0,074 0,045 17,340 0,074 0,03 26,340 0,074 0,015 35,340 Tabell 5. Maximalt utloppsflöde i relation till storlek på dagvattenmagasin vid 10års regn. 9 Fler beräkningar mer exakta beräkningar bör göras då man inom projektet fastställt ytor och utforming. 5.1 Förslag på utformning Då exploateringen ligger inom tätbebyggt område utan omringande öppen naturmark ses det svårighet att lösa omhändertagandet av dagvattnet med exempelvis öppna dammar och diken. Dagvattenmagasin i mark är ett bra alternativ för fördröjning Att förlägga ett dagvattenmagasin inom en byggnad är en onödigt dyr och riskfylld lösning varav detta bör undvikas. Dagvattenkasetter (en form av dagvattenmagasin) Ett platsbesparande sätt att fördröja dagvattnet är att anlägga dagvattenkasetter, de ger även möjlighet till renspolning och inspektion. Vid val av dagvattenkasset skall hänsyn till bl a belastning av biltrafik tas. En viktig aspekt är att dagvattenkassett skall förläggas ovan grundvattennivå för kunna utnyttja hela volymen som magasin. Dagvattenmagasin bör utformas med bräddavlopp.

11 10 Bild 6. Dagvattenkassett, källa Wavin Alternativa lösningar Om man begränsar hårdgjorda ytor inom området kommer avrinningen att minska. Ett sätt att göra detta på är att utöka mängden gröna tak. Ett exempel på detta är Sedumtak som minskar avrinngingen med 50% i jämförelse med konventionella hårda tak. Att utöka ytorna för gräsmattor och riklig planetering är också ett sätt att minska avrinningen. Dagvatten från takytor kan ledas med stuprörsutkastare till ytor med infiltrationsegenskaper, exempelvis planteringar, gräsmattor och dylikt. Viktigt är att man leder vattnet bort från fasaden för att motverka risken för fuktskador.
