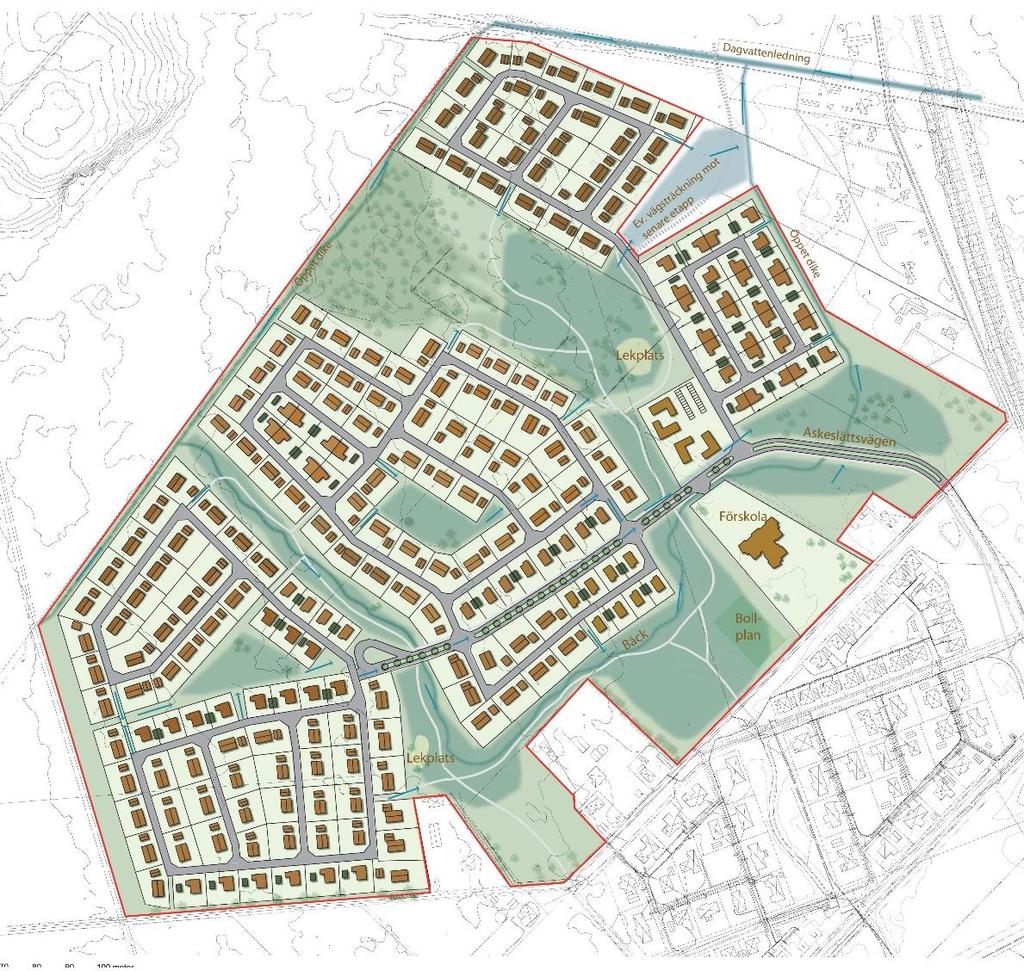

1 Detaljplan för Härebacka 7:4, Askeslätt etapp 2 Dagvattenhantering i Askeslättsområdet Bilaga 1 På grund av områdets specifika markförhållanden, dess flacka topografi och klimatanpassning har en förprojektering över Askeslättsområdet upprättats för att säkerställa att byggnader och anläggningar tål påverkan vid extrema förhållanden vid både översvämning och torka. För att undvika risk för sättningar med skador på hus som följd är det viktigt att behålla vattenbalansen inom området och undvika grundvattensänkning. Detta görs genom att dagvatten, ytvatten (regnvatten) tas om hand inom området och leds ner till grundvattnet. Vattenbalansen främjar även växtligheten inom området. Hanteringen av dagvattnet ger även miljöfördelar då vattnet betraktas som avloppsvatten då det förorenas på olika sätt. Ledningsnätet dimensioneras för klara de krav som ställs enligt Svenskt Vatten (Publikation P110, 2016) för tät bostadsbebyggelse. Vid större nederbördsmängder än så leds dagvattnet i öppna stråk längs gator och i parker. Parkytorna i området kommer att sänkas ned något och ha flacka slänter för att kunna fungera som tillfälliga magasin vid kraftiga regn. Höjder för gator, grönområden och hus regleras i detaljplanen utifrån förprojekteringen för att säkerställa lämpliga flödesvägar vid stora nederbördsmängder. Regnvatten ska kunna ledas ut till översvämningsytor och vidare ut ur området utan risk finns att det skapas instängda områden eller risk för stående vatten kring hus. En planbestämmelse om en lägsta sockelhöjd på 20 cm införs i plankartan för att skydda vid stora vattenmängder. Illustration översvämningsytor dimensionerade för 100-årsregn.

2 Detaljplan för Härebacka 7:4, Askeslätt etapp 2 De tomter som gränsar mot grönytor avvattnas mot dessa för att inte belasta ledningsnätet i gatorna. I andra fall ska dagvattnet tas om hand, hanteras, på den egna fastigheten, något som föreskrivs i bygglov och beskrivs i de bygganvisningar som tas fram för området. Bygganvisningarna för området ställer krav på att ytvatten från tak, hårdgjorda ytor och gator ska återföras till mark genom att rörgravsmagasin eller stenkistor anläggs som kan magasinera ett 10 mm regn, det vill säga 10 liter regnvatten/kvm från aktuell yta. Efter fördröjning inom planområdet kommer dagvattnet från de sydöstra områdena kopplas på befintligt dagvattennät i anslutning till Askeslätt etapp 1, medan övrigt dagvatten leds norrut under Ringleden. Större regn leds via dagvattenledningar och öppna ytor vidare österut under Ringleden till nya stadens skog och det dike som leder vidare mot Toftabäcken, dock först efter ha passerat och fördröjts genom makadammagasin eller via parkytor och deras översvämningsområden. Dagvatten som fördröjs via makadammagasin och gräsbeklädda översvämningsområden har en tillräckligt renande effekt och förväntas därför inte att bidra med föroreningar över gällande riktvärden till Toftabäcken, vars recipient slutligen är Vänern. En utredning pågår kring Toftabäcken då denna är mottagare för dagvatten från flera områden i Lidköping. Utredningen väntas svara på vilken ökad belastning denna tål. En preliminär bedömning är att bäcken inte klarar att belastas ytterligare och dagvatten från Askeslätt måste fördröjas innan det når hit. Detta kan ske genom att ledningen under Ringleden kopplas på befintligt dike vidare mot Toftabäcken vilket då fördjupas. Utformningen av detta föreslås som ett halvtäckt dike med ledning i botten och en breddad grund övre del som kan översvämmas vid skyfall. Den färdiga rapporten kring Toftabäcken måste beaktas innan slutgiltigt förslag kan bestämmas. Marken öster om Ringleden ägs av kommunen och utgörs idag av skog med strövområden och motionsspår. Ev. konflikter med hänsyn till säkerhet och framkomlighet för människor studeras när ett mer färdigt förslag kan tas fram. Parkytorna i planområdet kommer utgöras av sänkta ytor med flacka slänter med trösklar mellan de olika nivåerna. Nordväst om planområdet kommer ett dike skärma av området från skogen som ligger högre i terrängen. Genom de södra parkstråket föreslås en meandrande bäck i stråkets lågpunkt, denna bör kunna ha en lågt stående vattenyta, med kontinuerligt grundflöde, max centimeters djup, som försörjs, styrs, från diket i norr. Bäcken blir också ett estetiskt tilltalande element som synliggör vattnets väg genom området. Befintliga diken och dräneneringar inom området kommer att kopplas in och pluggas i samband med ledningsdragning.

3 Askeslätt 100-års regn Beräkning av flöden och översvämningsytor, dimensionering enligt P110 med klimatfaktor 25% Avrinningskoefficient Ansluten yta m2 Vägt värde Notering Detaljplan 0, Vägt värde, area m2 Nuvarande åker koefficient 0,05 ger vägt värde m2 Dimensioneringsgrunder Återkomsttid 100 år Intensitet, 10 min +25% klimat 611 l/s*ha Sammanvägd area 34,20 ha VAV P110 tabell 4.6 ger 489 l/s x 1,25 = 611 l/s Dimensionerande flöde för direktutlopp Dim flöde, q, vid 10 min l/s Detta flöde ska bromsas till befintligt områdes flöde = 1161 l/s (611 x 19000m2/10000) Inflöde Utflöde Dimensionering översvämningsytor magasin beräkning varaktighet Regnintensitet flöde volym tappning utflöde nettovolym min tabell 4.6 l/s m3 l/s m3 m3 Varaktighet 10 min Varaktighet 20 min , Varaktighet 30 min Varaktighet 40 min Varaktighet 50 min Varaktighet 1 tim , Varaktighet 1,5 tim , Erforderlig volym i översvämningsytor Varaktighet 2 tim , Varaktighet 4 tim , ALP Markteknik AB/ (2)

4 Lidköpings kommun Askeslätt Dagvatten: Beräkning av flöden Dimensionering enligt P110 Välj "Tät bostadsbebyggelse" pga normala villa tomter. Medför återkomsttid för fylld ledning5 år och för trycklinje i marknivå 20 år (tabell 2.1) Avrinningskoefficient för små villatomter är 0,35 och för stora 0,20. Medför att vi valt 0,28 eftersom tomterna är normalstora. Avrinningskoefficient Dimensioneringsgrunder (enligt P110) Koefficient Återkomsttid 5 år Fylld ledning Villatomter ca m2 0,28 Intensitet, i 181 l/s*ha (Vid 10 min regn, enligt tabell 4.6) Klimatfaktor 25% Korrigerad intensitet 226 l/s*ha Återkomsttid 20 år Trycklinje i marknivå Intensitet, i 287 l/s*ha (Vid 10 min regn, enligt tabell 4.6) Klimatfaktor 25% Korrigerad intensitet 358 l/s*ha Huvudledningsstråk 5 årsregn 20 årsregn Yta i etappen Flöde Accumulerat Flöde Avrinnings-koefficient Vägt värde m2 l/s flöde l/s Vägt värde m2 l/s 0,28 Accumulerat flöde l/s Etapp Etapp 5B Etapp Etapp 2B Etapp 2A Etapp 5A Etapp ALP Markteknik AB 1(2)

5 Lidköpings kommun Askeslätt Dagvatten: Dimensionering av ledningar Ledningsval: Dimensionerande alternativ (fylld ledning eller marknivå) kontrolleras. Vald ledning: PE, Pipelife Infra Fylld ledning Trycklinje i marknivå Val av ledning LEDNINGS- LEDNINGS- ERF. MARK- RESP LEDNINGS- ERF. VALD LEDNINGS- PUNKT FLÖDE LÄNGD K-VÄRDE NIVÅ LUTNING DIMENSION FLÖDE LEDN-NIVÅ LUTNING DIMENSION DIMENSION KAPACITET l/s m möh promille mm l/s möh promille mm Dy/Di mm l/s DNB 1 (etapp4) , ,45 Självfallsledning, PP 125,0 0,2 2, , / DNB 2 (etapp5) 49,25 49,25 DNB 2 (etapp5) , ,90 Självfallsledning, PP 100,0 0,2 3, , / DNB 3 (etapp3) 49,05 49,05 DNB 3 (etapp3) , ,80 Självfallsledning, PP 123,0 0,2 2, , / DNB 4 (etapp2b) 48,70 48,70 DNB 4 (etapp2b) , ,90 Självfallsledning, PP 290,0 0,2 2, , / DNB 5 (etapp2a) 48,05 48,05 DNB 5 (etapp2a) , ,65 Självfallsledning, PP 112,0 0,2 1, , / DNB 6 (etapp2a) 47,88 47,88 DNB 6 (etapp2a) , ,40 Självfallsledning, PP 112,0 0,2 1, , / DNB 7 utlopp på åkern 47,71 47,71 DNB 7 utlopp på åkern , ,20 Självfallsledning, PP 163,0 0,2 1, , / DNB 8 etapp 1 före Ringleden 47,47 47,47 ALP Markteknik AB 2(2)
