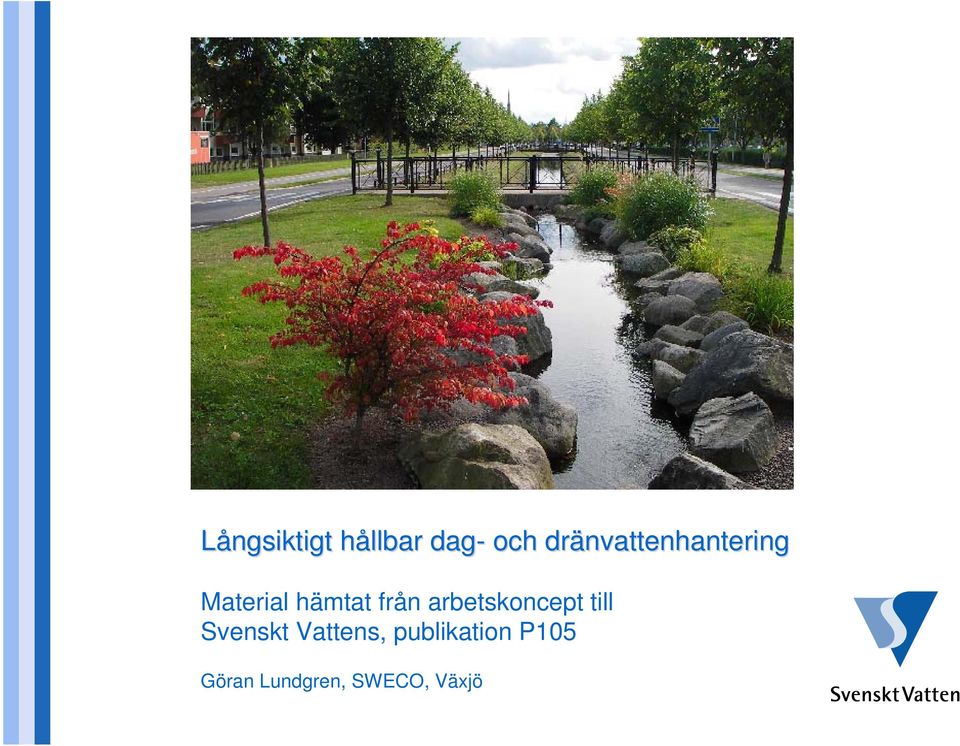

1 Långsiktigt hållbar h dag- och dränvattenhantering Material hämtat från arbetskoncept till Svenskt Vattens, publikation P105 Göran Lundgren, SWECO, Växjö

2 LOD = En hantering av dagvatten inom det område där det bildats och som därmed onödiggör eller minimerar dess bortledande.

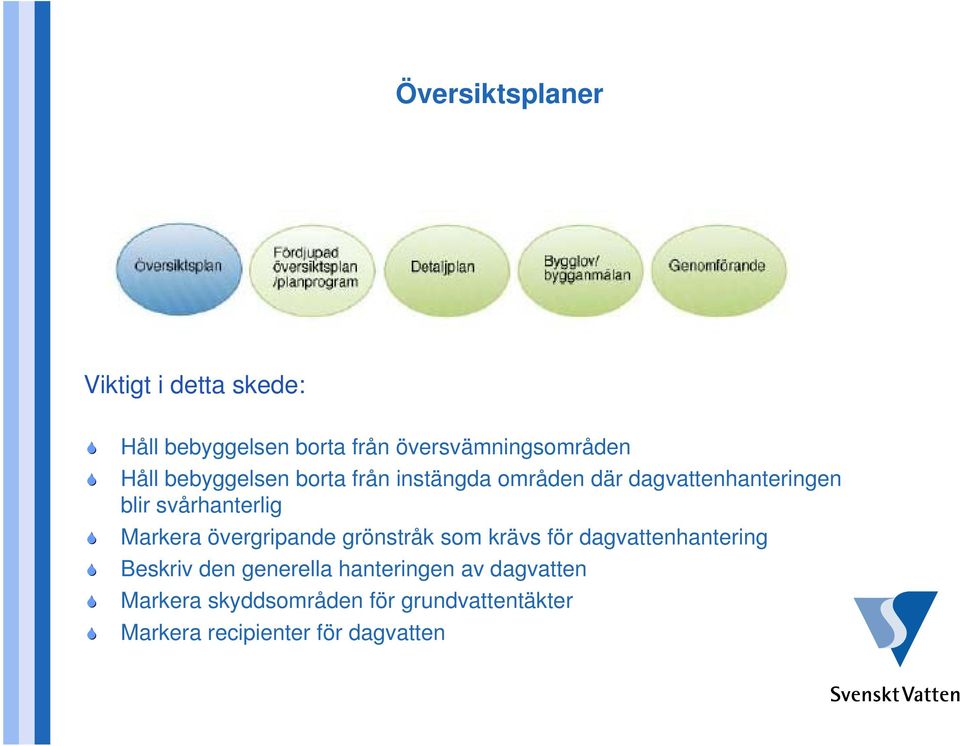

3 Översiktsplaner Viktigt i detta skede: Håll bebyggelsen borta från översvämningsområden Håll bebyggelsen borta från instängda områden där dagvattenhanteringen blir svårhanterlig Markera övergripande grönstråk som krävs för dagvattenhantering Beskriv den generella hanteringen av dagvatten Markera skyddsområden för grundvattentäkter Markera recipienter för dagvatten

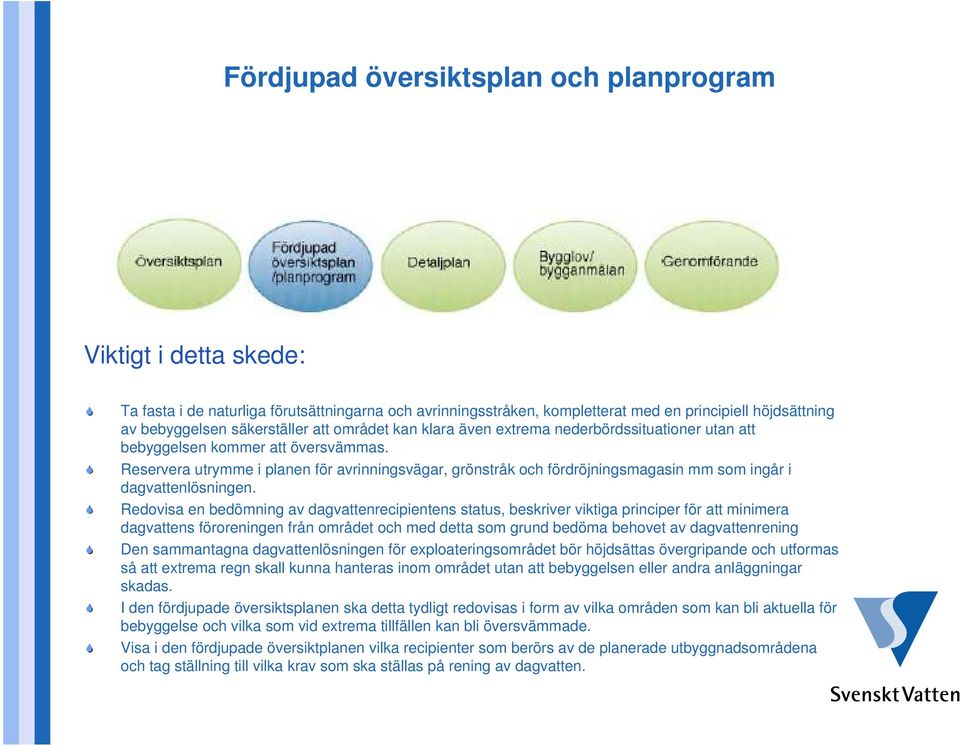

4 Fördjupad översiktsplan och planprogram Viktigt i detta skede: Ta fasta i de naturliga förutsättningarna och avrinningsstråken, kompletterat med en principiell höjdsättning av bebyggelsen säkerställer att området kan klara även extrema nederbördssituationer utan att bebyggelsen kommer att översvämmas. Reservera utrymme i planen för avrinningsvägar, grönstråk och fördröjningsmagasin mm som ingår i dagvattenlösningen. Redovisa en bedömning av dagvattenrecipientens status, beskriver viktiga principer för att minimera dagvattens föroreningen från området och med detta som grund bedöma behovet av dagvattenrening Den sammantagna dagvattenlösningen för exploateringsområdet bör höjdsättas övergripande och utformas så att extrema regn skall kunna hanteras inom området utan att bebyggelsen eller andra anläggningar skadas. I den fördjupade översiktsplanen ska detta tydligt redovisas i form av vilka områden som kan bli aktuella för bebyggelse och vilka som vid extrema tillfällen kan bli översvämmade. Visa i den fördjupade översiktplanen vilka recipienter som berörs av de planerade utbyggnadsområdena och tag ställning till vilka krav som ska ställas på rening av dagvatten.

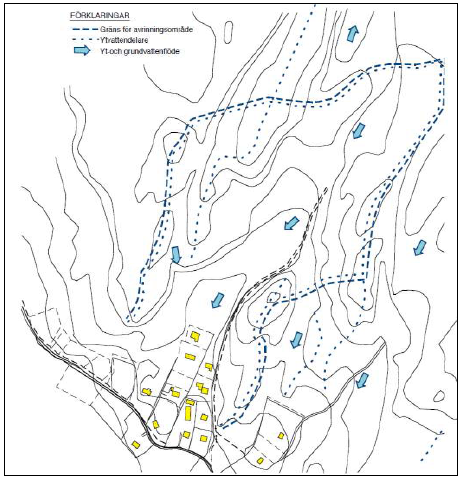

5 Studera avrinningsområden

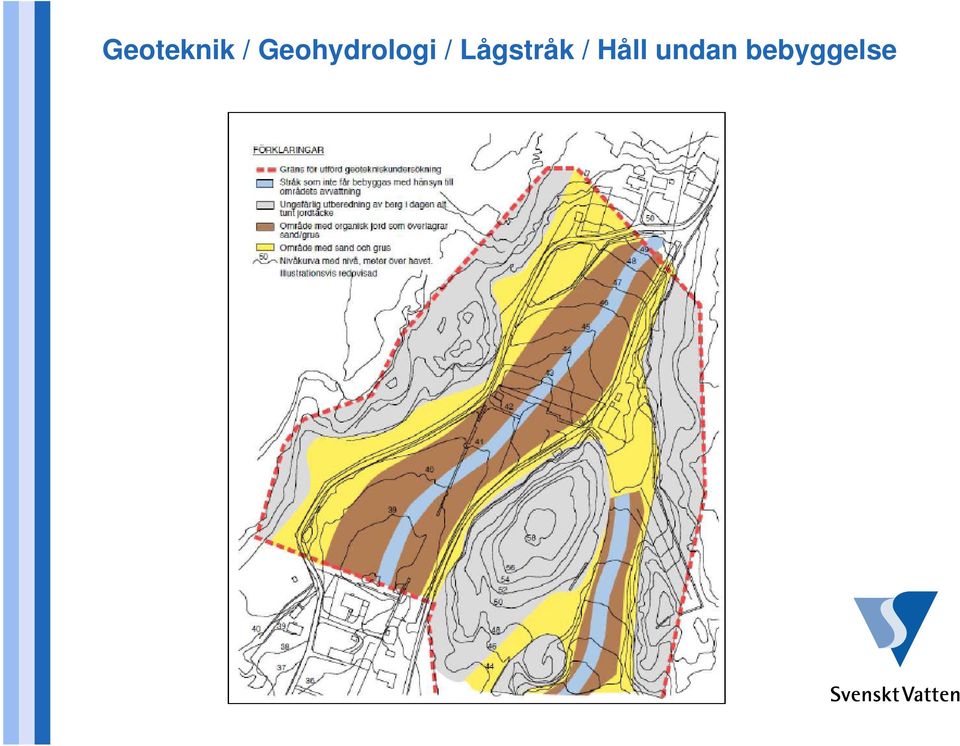

6 Geoteknik / Geohydrologi / Lågstråk / Håll undan bebyggelse

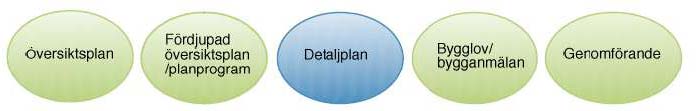

7 Detaljplaner Viktigt i detta skede: Gör en detaljerad höjdsättning som gör att eventuella översvämningar inte medför några skador på bebyggelse. Ställ krav på fördröjning av dagvatten. Ställ krav på rening av dagvatten. Redovisa och gör plats för läge och utbredning för dagvattenanläggningar som avvattningsstråk och fördröjningsmagasin (illustrationsplan).

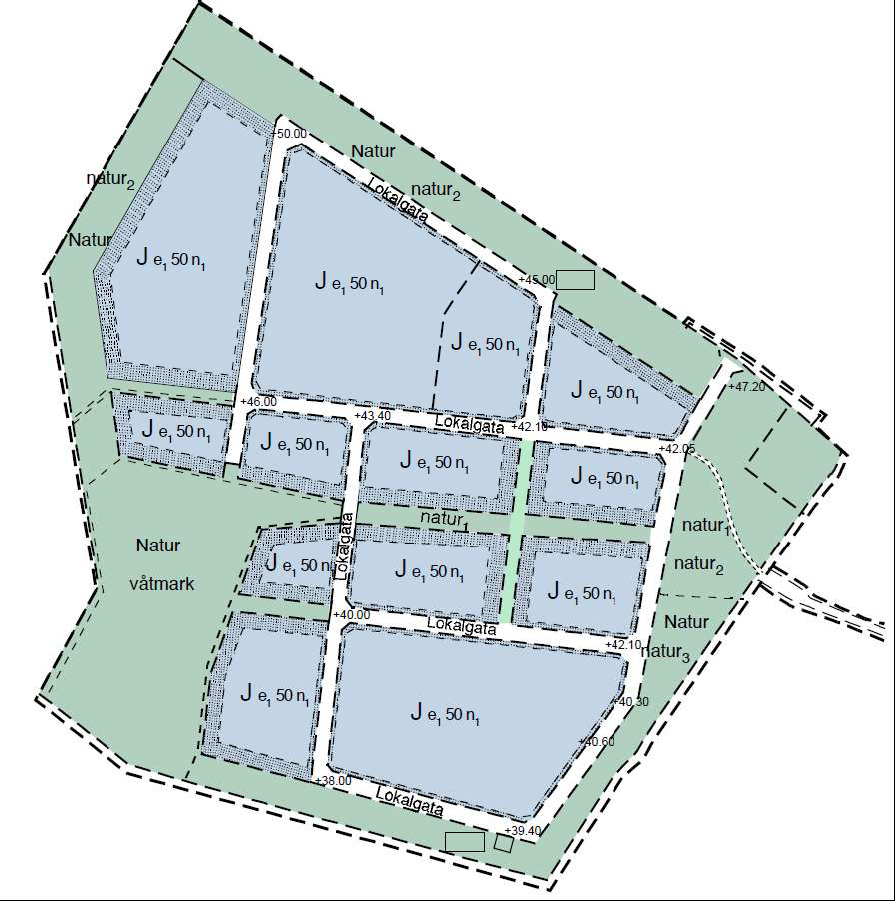

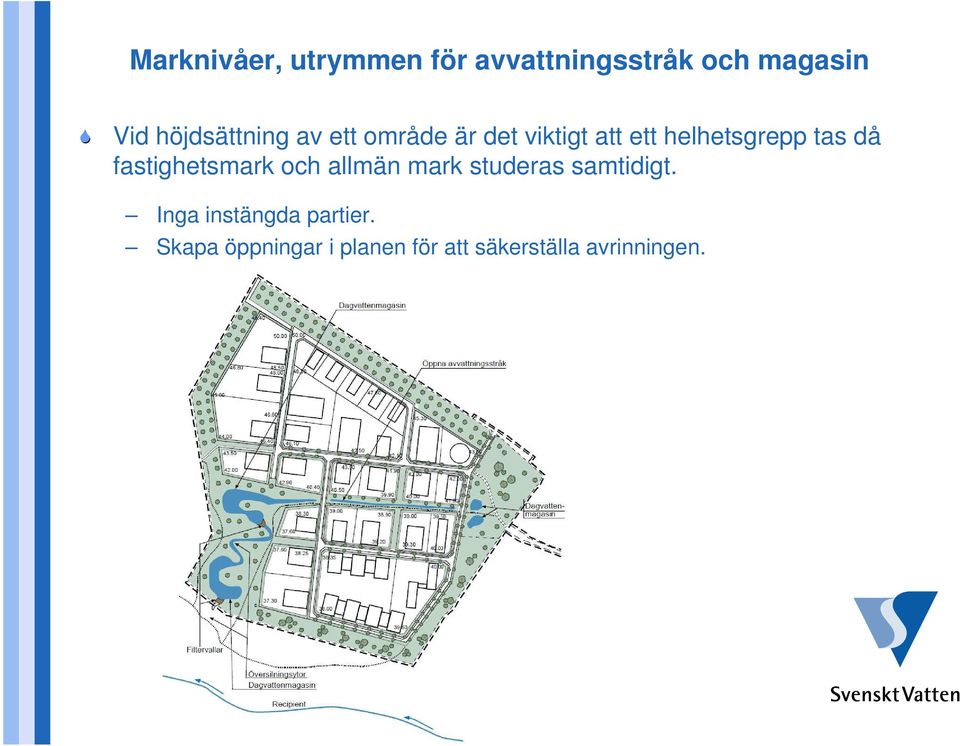

8 Marknivåer, utrymmen för avvattningsstråk och magasin Vid höjdsättning av ett område är det viktigt att ett helhetsgrepp tas då fastighetsmark och allmän mark studeras samtidigt. Inga instängda partier. Skapa öppningar i planen för att säkerställa avrinningen.

9 Höjdsättning / Undvik översvämningar och massunderskott - Översvämningar och masshantering

10 Skapa utrymme för tröga stråk Gatorna föreslås utformas med infiltrationsstråk med och utan träd

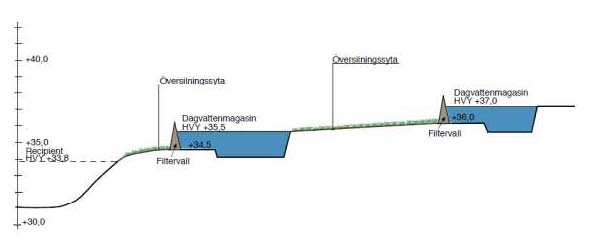

11 Fördröjnings- och reningssteg Slutligen leds dagvattnet från området till dagvattenmagasin med filtervallar och översilningsytor

12 Säkra upp avvattningsstråken (lågstråken)

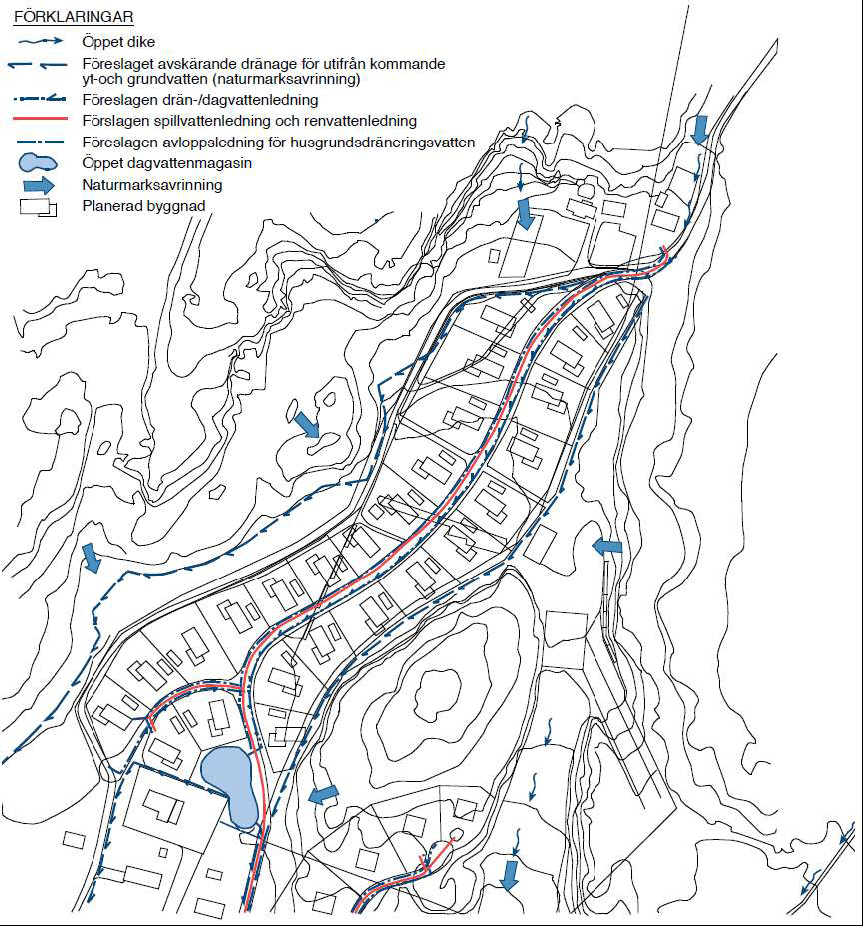

13 Förprojektering sker parallellt med planarbetet Med ledning av upprättat planförslag utförs en förprojektering

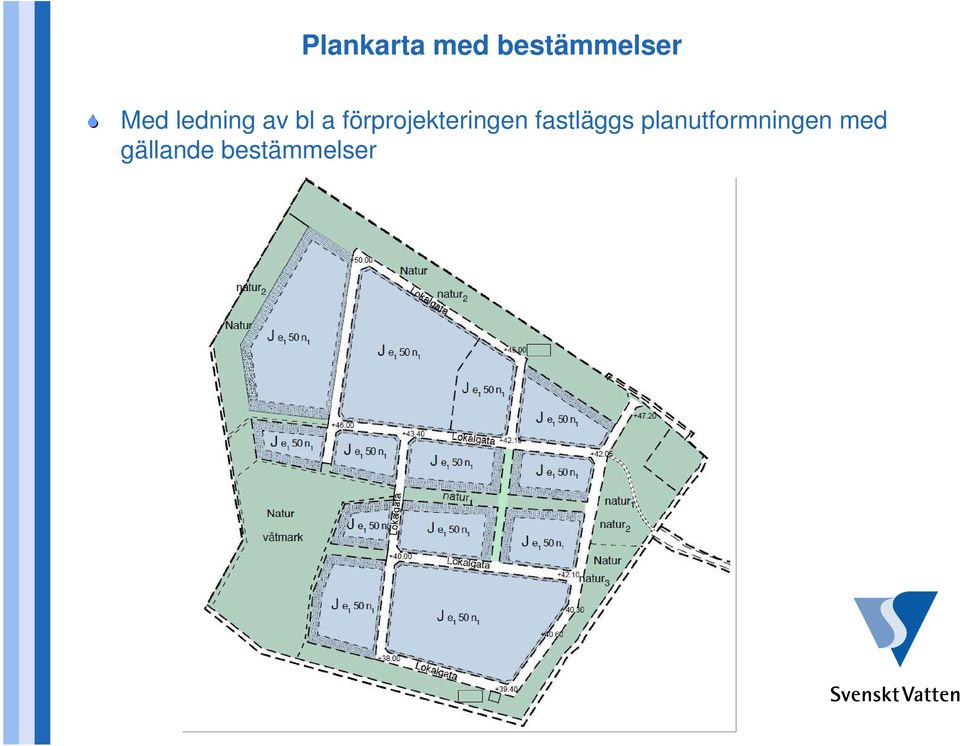

14 Plankarta med bestämmelser Med ledning av bl a förprojekteringen fastläggs planutformningen med gällande bestämmelser

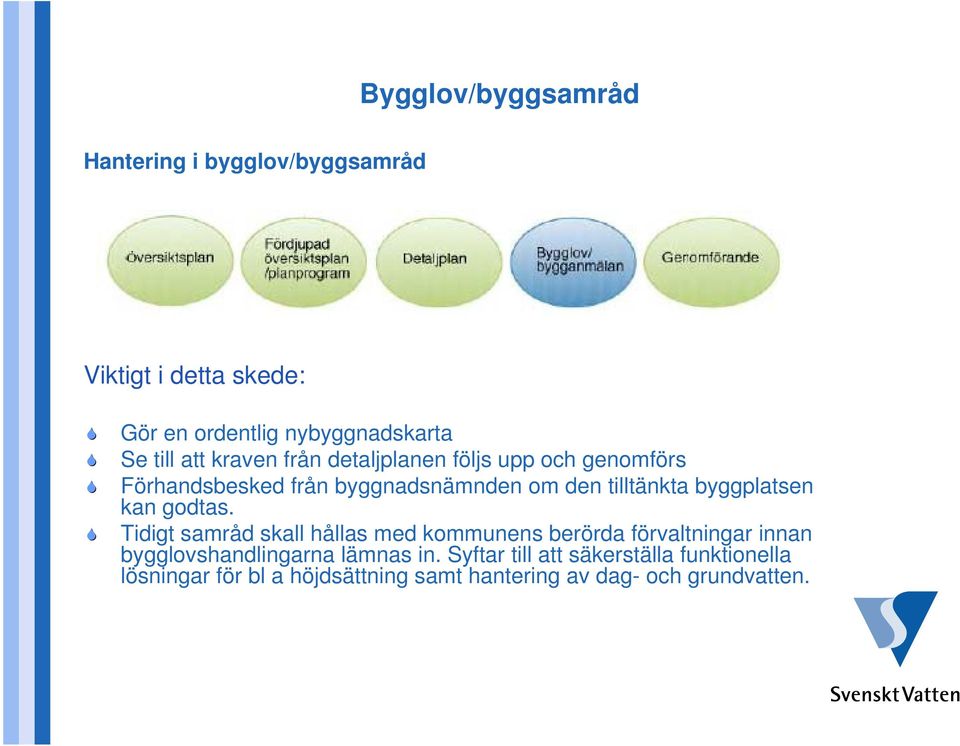

15 Bygglov/byggsamråd Hantering i bygglov/byggsamråd Viktigt i detta skede: Gör en ordentlig nybyggnadskarta Se till att kraven från detaljplanen följs upp och genomförs Förhandsbesked från byggnadsnämnden om den tilltänkta byggplatsen kan godtas. Tidigt samråd skall hållas med kommunens berörda förvaltningar innan bygglovshandlingarna lämnas in. Syftar till att säkerställa funktionella lösningar för bl a höjdsättning samt hantering av dag- och grundvatten.

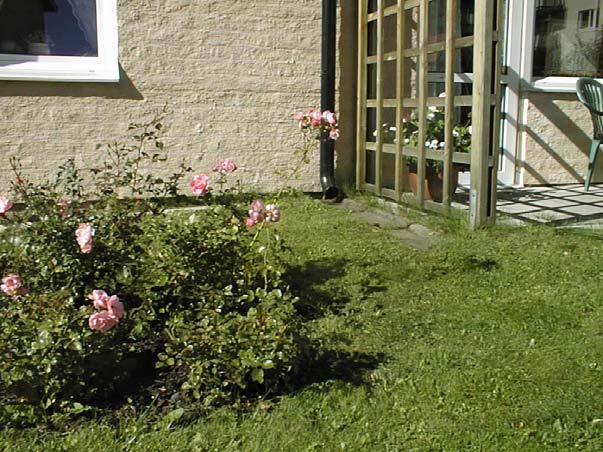

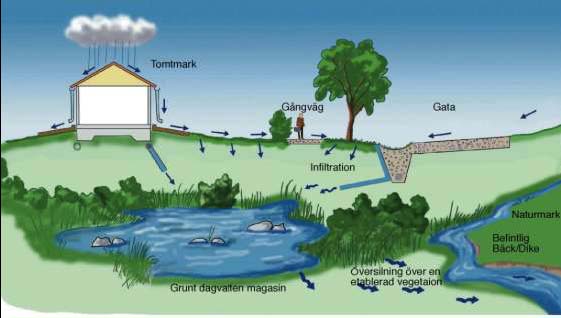

16 Vattnet som inte infiltrerar måste alltid kunna avledas via avvattningsstråk eller ledning Skapa möjligheter för LOD genom att låta dagvattnet rinna ut över infiltrationsvänliga ytor

17 Säkerställ dag- och dräneringsvattenavrinningen LOD inom bostadsbebyggelse

18 Övergripande höjdsättning av gatu- och tomtmark Höjdsättning Det är viktigt att marken lutar ordentligt ut från byggnaden. Färdigt golv ligger här ca 0,5 meter över marknivå i tomtgränsen. Angörning till entrén sker via en ramp. Byggnaden ligger ca 3,0 meter från fastighetsgränsen.

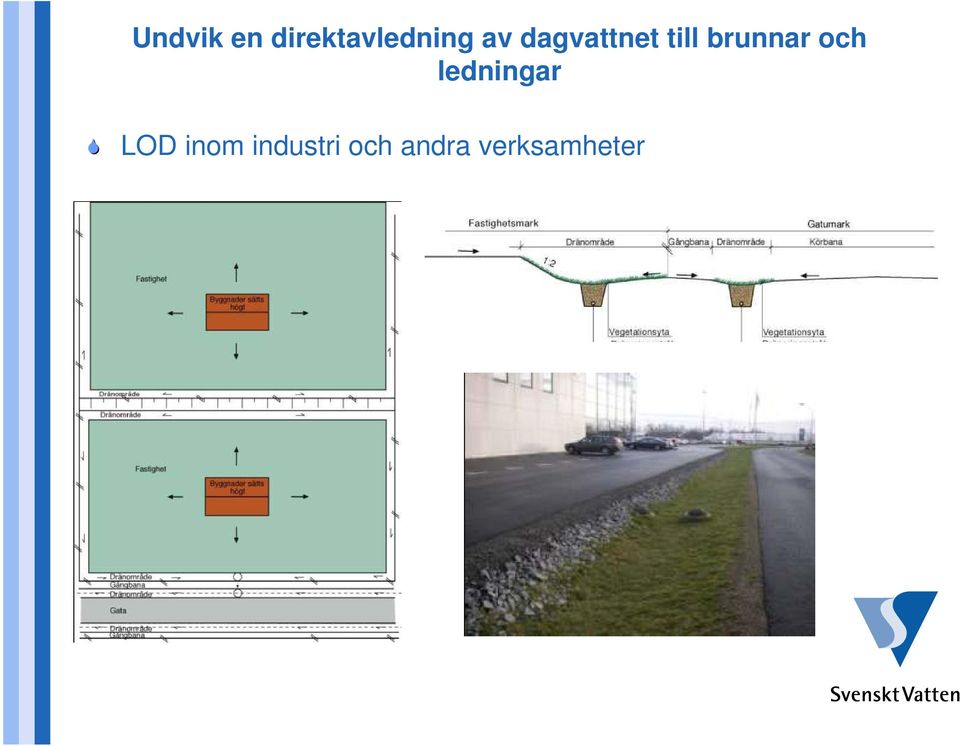

19 Undvik en direktavledning av dagvattnet till brunnar och ledningar LOD inom industri och andra verksamheter

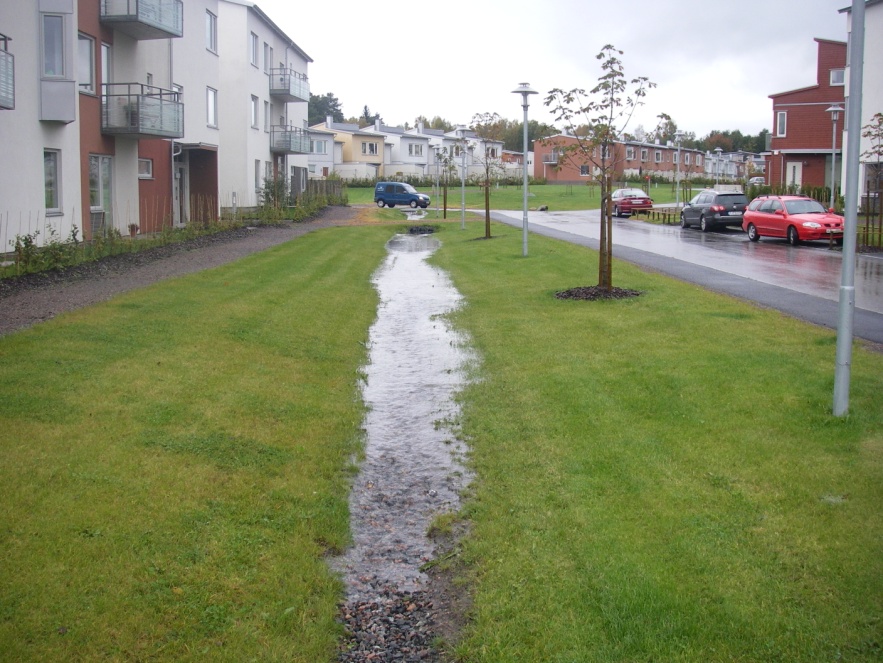

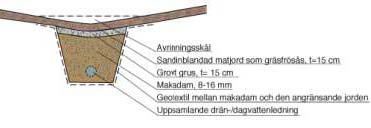

20 Dagvattnet ges möjlighet att infiltrerar i infiltrationsytor I första hand avleds dagvattnet ut över mark för infiltration. Det vatten som inte infiltrerar rinner vidare mot uppsamlande infiltrations-/ dräneringsstråk.

21 Öppen dagvattenhantering Öppna avvattningsstråk har stor kapacitet Kräver visst utrymme

22 Åtgärdsmöjligheter i befintliga områden. Viktigt när man arbetar inom befintlig områden: - Utnyttja eller skapa möjligheter för att avleda dagvattnet ut över infiltrationsytor. - Minska omfattningen på hårdgjorda ytor. - Slopa slutna dagvattensystem och tag istället fram dagvattnet i dagen och avled vattnet i öppna dagvattenstråk. - Bestäm om dagvattnet måste genomgå någon form av fördröjning eller rening. - Vid förtätning av bebyggelse anges hur dagvattnet skall hanteras och vilken vattenmängd och kvalité på vattnet som får belasta det befintliga dagvattensystemet. - Begränsa den maximala nivån på grundvattenytan genom anläggande av områdesdräneringar inom gatu- och fastighetsmark. - Bestäm om grundvattnet måste pumpas bort.

23 Synliggör dagvattnet i dagen Här har en befintlig dagvattenledning tagits bort och istället har vattnet synliggjorts i ett öppet avvattningsstråk. Dämmen har utförts i stråket för att trappa och magasinera vattnet.

24 Skapa infiltrationsstråk utmed gatan Gatan har utförts med gräsförsedda infiltrationsstråk detta för att ta hand om dagvattnet samtidigt som bättre livsbetingelser har skapats för träden då skelettjord har utförts vid dessa.

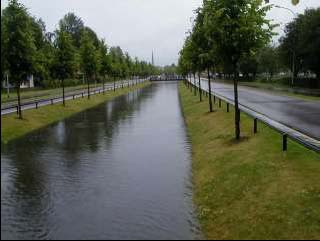

25 Skapa fördröjningsmöjligheter och en trevlig miljö En kanal har skapats mellan de båda körbanorna för att magasinera dagvattnet samtidigt som en trevlig miljö skapas utmed gatan. Vid kraftiga regn ställer sig dagvatten i kanalen.
