Uddevalla Dagvattenutredning Nösnäs, Stenungsunds kommun

Transkript

1 Uddevalla Dagvattenutredning Nösnäs, Stenungsunds kommun 0

2 Inledning Följande rapport avser att påvisa erforderlig magasinsvolym för fördröjningsmagasinen vid en utbyggnad av bostadsområdet Nösnäs 1:89. Planområdet Nösnäs 1:89 är beläget norr om och utmed Havsörnsvägen vid Hallerna i Stenungsund. Den nya bebyggelsen består av 38 tomter med enfamiljshus. Kommunalt vatten och avlopp finns för anslutning söder om planområdet. Avledningen av dagvatten ska ske via nya ledningar, genom den nya bebyggelsen, till ett fördröjningsmagasin för att sedan ledas och anslutas till det kommunala vanätet, vid punkt 1 och 3 (se ritning M2). De föreslagna platserna för fördröjningsmagasin utgörs idag av naturmark och är områdets naturliga lågpunkter, deras respektive tillrinningsområden är på ca 2,8 ha samt 0,7 ha. Tillrinningsområdet består uteslutande av kuperad naturmark. Volymen på fördröjningsmagasinet är beroende på storleken på det strypta utflödet samt beräknad tillrinning. Det strypta utflödet ska motsvara den befintliga dagvattenavrinningen vid en specifik regnintensitet, i detta fall regnintensiteten vid ett 10-års regn med en varaktighet på 10 minuter. Detta innebär att dagvattenflödet nedströms fördröjningsmagasinet blir opåverkat efter utbyggnad av bostadsområdet vid ett regn med en regnintensitet lika med eller lägre än vid ett 10-års regn med en varaktighet på 10 minuter. Förutom en ökning av hårdgjord yta medför exploateringen att tillrinningsområdet ökar i storlek då planområdet delvis är beläget utanför det aktuella tillrinningsområdet. Strypt flöde ur fördröjningsmagasin Det strypta utflödet från fördröjningsmagasinet ska motsvara det flöde som tillrinningsområdet avger idag. Det strypta utflödet är då beroende på regnintensitet, tillrinningsområdets storlek samt markens beskaffenhet. Regnintensitet Regnintensiteten vid ett 10-års regn med en varaktighet på 10 minuter är enligt följande; Z-värde (Bohuslän), Z: 22 [-] Återkomstid, T: 120 [månader] Varaktighet, t r : 10 [minuter] Konstanter; a = 1,7 T 0,47 - T -1 b = 0,32 0,72 (T + 3) -1 c = [1 + 0,1 (t r 0,167) / (t r -0,157)] t r -0,72 1

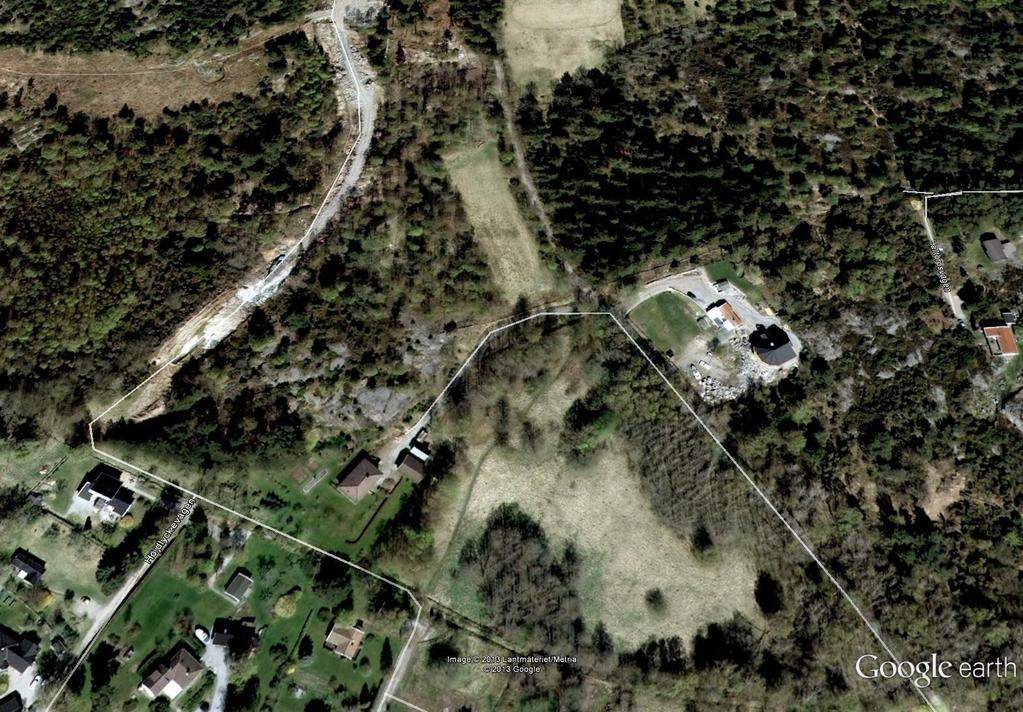

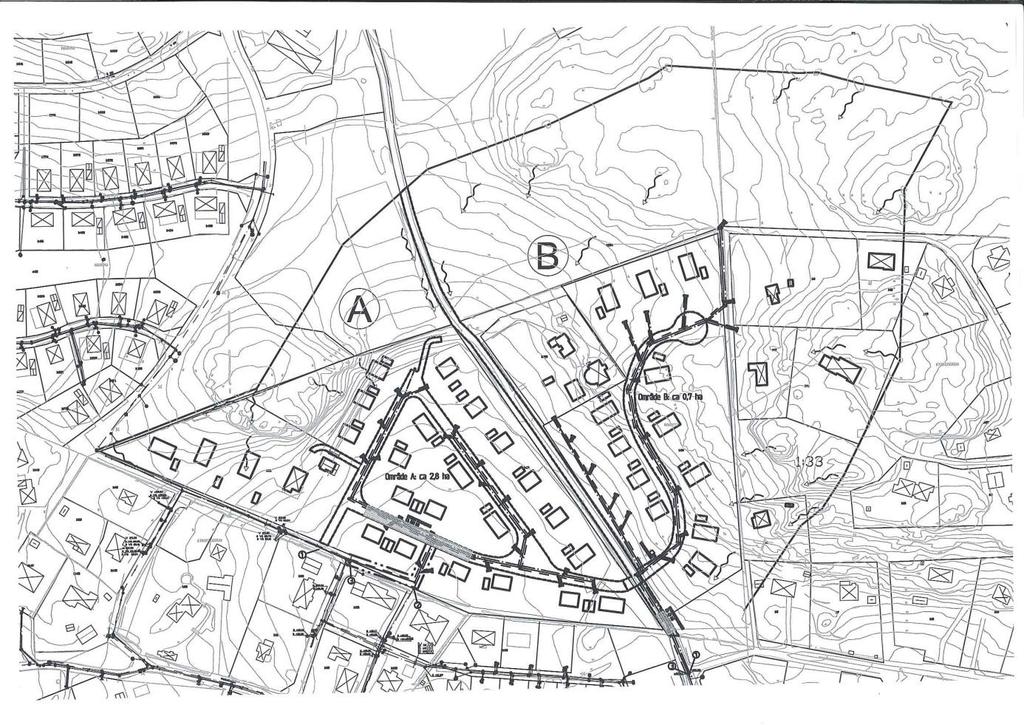

3 Värdet på parametrarna Z, T och t r ger följande värde på konstanterna a, b och c: a = 16,123 b = 0,314 c = 3,62 Regnintensiteten, i, blir således följande: i = 2,78 (a + Z b) c i = 232 l/s, ha Tillrinningsområdets storlek Storleken på det område som antas bidra till dagvattenflödet idag, mot de platser där de föreslagna fördröjningsmagasinen är placerade, är ca 3,8ha. Området kan delas upp på två delområden; delområde A och delområde B. Båda avrinningsytorna rinner söderut, mot planområdet Nösnäs 1:89, men i två olika riktningar(se figur 1). Flöde från område A: Flöde från område B: 2,6 [ha] x 0,1 [-] x 232 [l/s, ha] 60 l/s 1,2 [ha] x 0,1 [-] x 232 [l/s, ha] 30 l/s Markens beskaffenhet Marken inom området består uteslutande av tätbevuxen skogsmark, i inte allt för stark lutning. Avrinningskoefficienten för naturmarken eller park med rik vegetation samt kuperad bergig skogsmark uppgår till 0,1 [-] 2

4 Flöden när planområdet är färdigställt Naturmark Naturmark inom område A: Totala naturmarksytan är ca m2. 2 [ha] x 0,1 [-] x 232 [l/s, ha] 50 l/s Naturmark inom område B: Totala naturmarksytan är ca m2. Avrinningskoefficienten för park med rik vegetation samt kuperad bergig skogsmark är 0,1. 0,7 [ha] x 0,1 [-] x 232 [l/s, ha] 16 l/s Takytor Bostadsområdet Nösnäs 1:89 är planerat att bestå av ca 38 st. bostadshus. Varje bostadshus har ett tillhörande garage. Avrinningskoefficienten för takytorna uppgår till 0,9 [-] Takytor inom område A: Totala takytorna är ca 2730 m2. 0,3 ha x 0,9 x 232 l/s = ca 65 l/s Takytor inom område B: Totala takytorna är ca 2191 m2. 0,2 ha x 0,9 x 232 l/s = 41,8 = ca 45 l/s Asfaltsytor Lokalgator och gc-vägs yta har uppmätts. Till varje tomt har det även estimerats en viss asfalterad yta för infart mot garage. Avrinningskoefficienten för asfaltsytorna uppgår till 0,8 [-]. Gatumarks- och GC-ytor inom område A: Totala hårdgjorda ytor, i form av gator och gc-väg är ca 2753 m2. Avrinningskoefficienten för asfaltyta är 0,8. 0,3 ha x 0,8 x 232 l/s = ca 60 l/s Gatumarks- och GC-ytor inom område B: Totala hårdgjorda ytor, i form av gator och gc-väg är ca 2730 m2. Avrinningskoefficienten för asfaltyta är 0,8. 0,3 ha x 0,8 x 232 l/s = 55,7 = ca 60 l/s 3

5 V [m 3 /ha red ] Erforderlig magasinsvolym Vid beräkning av erforderlig magasinsvolym används den s.k. regnenveloppmetoden som presenteras i publikationen P90 1. Vid regnenveloppmetoden beräknas ett tidsberoende tillflöde (tillrinningsenvelopp) samt ett ackumulerat utflöde (strypt utflöde), där erforderlig magasinsvolym erhålls som det största vertikala avståndet från tillrinningsenveloppet ner till det ackumulerade utflödet, se diagram , , , , , ,000 Vin Vut 400, ,000 0,000 Tid [minuter] Figur 2. Erforderlig specifik magasinsvolym för magasin i område A 1 Utgiven av Svenskt Vatten (ISSN nr: ) 4

6 V [m 3 /ha red ] 1000, , , , , , ,000 Vin Vut 300, , ,000 0,000 Tid [minuter] Figur 3. Erforderlig specifik magasinsvolym för magasin i område B Det tidsberoende tillflödet av dagvatten till magasinet representeras av den blåa linjen och det strypta utflödet av den röda linjen. Den specifika magasinsvolymen uppgår för både magasin A och B till ca 100 m 3 /ha red. Den erforderliga totala magasinsvolymen som krävs för att utjämna ett 10- års regn blir således ca 60 m 3 Fördelning av dagvattenflöde inom planområdet Dagvattenflödet till de föreslagna fördröjningsmagasinen leds mot magasinen från två olika riktningar, en från norr/nordväst (inom område A) och mot punkt (2) och en från norr/nordost (inom område B) och mot punkt (1), se tidigare figur 1. Befintliga va-anläggningar Ledningar för vatten Ø 110 mm och spillvattenavlopp Ø 160 samt 200 mm finns i Havsörnsvägen, omedelbart söder om Nösnäs 1:89. En anslutning av vatten och avloppsledningar med erforderlig kapacitet är därmed möjligt med korta förbindelseledningar. Även dagvattenledningar finns i Havsörnsvägen, med dimensionen Ø 200 vid punkt 3 och 2 samt dimensionen Ø 450 mm vid punkt 1. Uppgifterna ovan är hämtade från Stenungsunds kommuns relationsritningar för vatten och avlopp. 5
