2 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Sammanfattning Sandström AB har på uppdrag av idl Sverige KB utfört en översiktlig miljöteknisk markundersökning av en nedlagd bensinstation inom del av fastigheten Järnbrott 758:66, Göteborg Stad. Den miljötekniska markundersökningen påvisar halter av petroleumämnen som överstiger Naturvårdsverkets riktvärden för MKM inom två olika delar av undersökningsområdet. Öster om verkstaden vid tvätten påträffades en förorening mellan 1,5 till 2,5 meter under markytan i den täta leran, den utgörs av både aromater och alifater. Vid oljeavskiljaren i anslutning till skärmtaket påträffades en förorening av PAH-H (hög molekylvikt) på 1,0 1,6 meters djup i fyllnadsmaterialet närmast oljeavskiljaren. Inga ytligare jordprov har analyserats i provtagningspunkten varpå utbredningen mot markytan är okänd. Utifrån ovanstående bedöms den förorenade jorden eventuellt kunna utgöra en miljö- och hälsorisk. Förekomst av petroleumprodukter har även påvisats på utförda laborationsanalyser i anslutning till cisterngropen (BH12 1,0-2,3m) samt i anslutning till oljeavskiljaren (BH8 0,3-0,8m) öster om verkstaden. Halterna av petroleumprodukter i dessa områden ligger mellan riktvärdena för KM och MKM. Ett asfaltprov analyserades. Utifrån halten PAH-16 hamnar det i klass 2 enligt storstädernas överenskommelse att hantera tjärasfalt/stenkolstjära. Påpekas skall dock att asfalteringen inom området inte är homogent utförd. Med hänsyn till de planerade schaktarbeten samt utifrån resultaten från utförd undersökning bör det beaktas vid projekteringen av entreprenaden att det förekommer halter av petroleumprodukter (alifater, aromater, PAH) inom fastigheten som minst motsvarar en klassificering som MKM-massor. Avseende metaller så understiger halterna generellt riktvärdena för KM, halter av bly som ligger mellan rikvärdena för KM och MKM har dock påvisats. Beaktas bör även förekomsten av tjärasfalt göras. I samband med projekteringen av entreprenaden skall även en anmälan om Avhjälpande åtgärd upprättas och kommuniceras med berörda myndigheter (Miljöförvaltningen, Göteborgs Stad) innan schaktarbetena påbörjas. Handläggningstiden hos myndigheten för en sådan anmälan brukar generellt anges till 6 veckor. I samband med projekteringen av entreprenaden bör även en miljökontroll planeras in samt att det bör beaktas att de påträffade föroreningarna ej är helt avgränsade. Den utförda undersökningens översiktliga utformning innebär även att det kan påträffas andra föroreningar i samband med planerade schaktarbeten. 2(19)

3 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Sammanfattning Inledning och syfte Bakgrundsinformation Generell områdesbeskrivning Markanvändning och ägarförhållanden Beskrivning av undersökningsområdet Historik Branschspecifika föroreningar 8 3 Fältarbete okalisering av provtagningspunkter Jordprovtagning och fältanalys 9 4 Grundvattenprovtagning Riktvärden Jord Mark & grundvatten Aktuella riktvärden på undersökningsplatsen 10 6 Resultat Resultat av fältanalyser Analysresultat jordprover Analysresultat grundvattenprov Analysresultat asfaltprov 15 7 Samlad riskbedömning Föroreningssituation Spridningsförhållanden Riskbedömning 17 8 Slutsatser och rekommendationer...17 Referenser...19 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Planskiss med lokalisering av provtagningspunkter Provtagningsprotokoll Analysrapporter 3(19)

4 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Inledning och syfte Sandström AB har på uppdrag av idl Sverige KB genomfört en miljöteknisk markundersökning av en nedlagd bensinstation inom del av fastigheten Järnbrott 758:66, Göteborg Stad. Fastigheten ägs idag av Göteborg Stad och drivmedelsverksamheten är nedlagd sedan Syftet med den miljötekniska markundersökningen var att: Identifiera potentiella föroreningskällor till följd av den distribution av drivmedel som bedrivits inom fastigheten, transportmekanismer och riskobjekt på eller i närheten av fastigheten. Kontroll av eventuellt andra tidigare verksamheter samt provtagning av fyllnadsmassor med avseende på metaller Identifiera områden förorenade av petroleumkolväten i mark eller grundvatten. Bedöma om eventuella föroreningar utgör en risk för människors hälsa eller för miljön. 2 Bakgrundsinformation Uppgifterna som sammanställts är hämtade från lokala myndigheter, jordartskartan och intervjuer med berörda personer. Uppgifter kommer även från iakttagelser som gjorts vid platsbesök och fältarbetet som utfördes i samband med den miljötekniska markundersökningen. 2.1 Generell områdesbeskrivning Den undersökta fastigheten, del av Järnbrott 758:66, är belägen vid Marconimotet i Frölunda i Göteborg. Undersökningsområdet omges främst av vägar, Figur 1. Det undersökta området är i stort sett plant med en svag lutning åt öster. Grundvattnets strömningsriktning är mot öster och Daghammarsköldsleden. Enligt SGUs karta över grundvattentillgångar i Göteborgs kommun ligger undersökningsområdet inom ett område med sammanhängande mäktiga finsediment där vattenförande lager kan förekomma under finsedimenten. Undersökningsområdet är inte beläget inom något vattenskyddsområde och fastigheterna i omgivningen är anslutna till kommunalt vatten och avlopp. Enligt SGU:s brunnsarkiv finns inga enskilda brunnar inom en radie av 500 meter från fastigheten, (SGU 09). Enligt jordartskartan domineras de naturliga ytjordarterna i området av glacial och postglacial finlera. Öster om undersökningsområdet har mäktigheter större än 11 meter konstaterats (SGU 1988). Inga känsliga naturvärden bedöms finnas i ett potentiellt påverkningsområde. Närmaste område med förhöjt naturvärde är Ängårdsbergens naturreservat (änskartor 09). Närmaste skyddsobjekt bedöms de flerbostadshus som 4(19)

5 Översiktlig miljöteknisk markundersökning Datum: Projektnr: finns belägna på andra sidan Distansgatan, sydväst om undersökningsområdet utgöra, Figur 1. Marconimotet Figur 1 okalisering av den före detta bensinstationen vid Marconimotet i Göteborg. Undersökningsområdet är inringat med rött. 2.2 Markanvändning och ägarförhållanden Den undersökta delen av fastigheten Järnbrott 758:66 har använts för bensinstationsändamål sedan 1961 och är i framtiden tänkt att nyttjas för handel. Fastighetsägare är Göteborgs Stad (antmäteriet 09). 2.3 Beskrivning av undersökningsområdet På fastigheten finns en fd stationsbyggnad, en verkstad med tvätthallar och ett gatukök, Figur 2. Marken är till stora delar belagd med asfalt. Öster om verkstadsbyggnaden mot Marconigatan består marken av gräs. Asfaltsplanen sluttar svagt mot öst som dock övergår till en brant slänt ca 10 meter öster om verkstadsbyggnaden, Figur 8. Drivmedelsinstallationer så som cisterner, centralpåfyllning, avluftningsrör och drivmedelsledningar finns kvar inom området, figur 7. Vidare finns två oljeavskiljare, en 5 meter öster om skärmtaket och en 5 meter öster om verkstadsbyggnaden, Figur 8. 5(19)

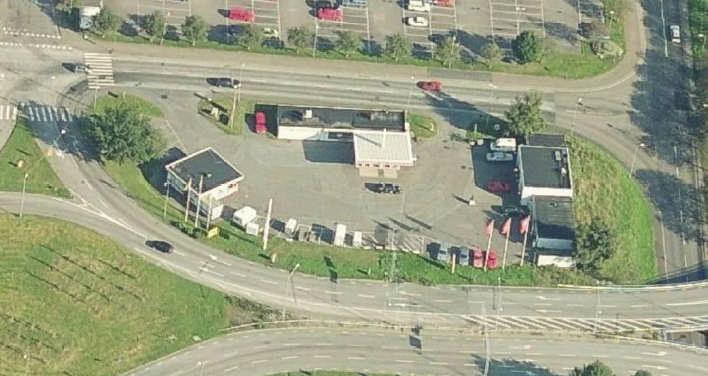

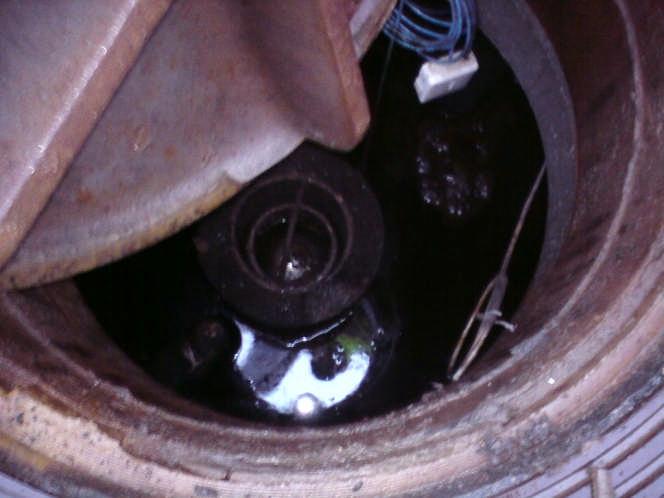

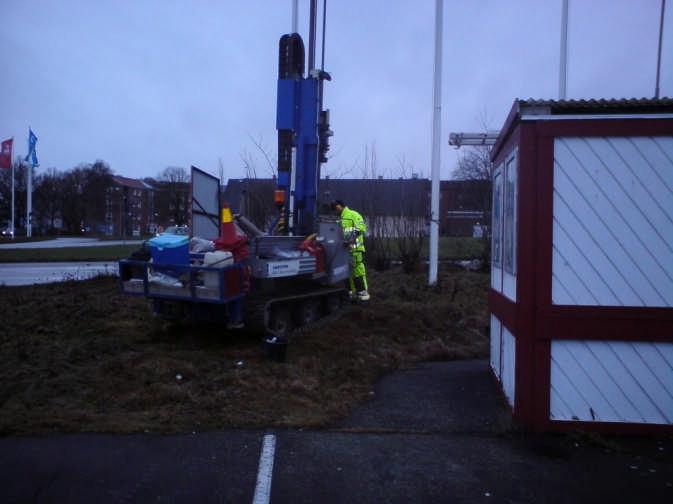

6 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Figur 2 Foto över den fd bensinstationen vid Marconimotet. Figur 3 Borrning av provtagningspunkt 1 väster nuvarande gatukök. Figur 4 Borrning av provtagningspunkt 4 mellan skärmtak och stationsbyggnad. Figur 6 Oljeavskiljare belägen ca 5 meter öster om skärmtaket. Figur 5 Borrning av provtagningspunkt 4 mellan skärmtak och stationsbyggnad 6(19)

7 Översiktlig miljöteknisk markundersökning Datum: Projektnr: De platser där petroleumföroreningar med ursprung från den nedlagda bensinstationen främst förväntades påträffas var i anslutning till drivmedelsinstallationerna så som cisterner, pumprefuger, centralpåfyllning och avluftare och tidigare tvättplattor vi nuvarande verkstadsbyggnad. Vidare bedöms det möjligt att läckage kan ha förekommit från någon av de två oljeavskiljarna. Ytterligare en källa till markföroreningar inom äldre bensinstationer kan asfaltsmassor med stenkolstjära utgöra. En situationsplan från Norsk Hydro Olje AB visar var installationerna är belägna, Figur Historik Genomgång har skett av Norsk Hydros arkiv, Göteborgs Stads bygglovsarkiv samt Miljöförvaltningens arkiv. Vilken typ av bebyggelse eller verksamhets som förekommit inom fastigheten före bensinstationen uppfördes har ej kunnat påvisas i utförda efterforskningar. Generellt så har stationen haft samma utseende sedan den uppfördes, vissa till- och ombyggnationer har dock skett Station uppförs av Svenska Murco 1974 Ombyggnad, skyltas Uno-X 1982 Tillbyggnad butik Ombyggnad verkstad 1989 Gatukök uppförs inom fastighetens västra del 00 Norsk Hydro tar över verksamheten Norsk Hydro avslutar sin verksamhet Figur 7 Situationsplan 1998 Norsk Hydro Olje AB. 7(19)

8 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Branschspecifika föroreningar De föroreningar som kan förekomma på områden där drivmedelshantering skett är petroleumkolväten som kan indelas i två huvudgrupper: alifatiska kolväten och aromatiska kolväten. Alifatiska kolväten består av alkaner, alkener och alicykliska kolväten (mättade ringstrukturer av kolatomer). Aromatiska kolväten är omättade cykliska kolväten som bygger på en eller flera bensenmolekyler. Exempel på varianter med en bensenring är förutom bensen, toluen, xylen och etylbensen, dessa ämnen betecknas ofta BTEX. Flera sammansatta bensenringar kallas polycykliska aromatiska kolväten (PAH). Petroleumkolväten kännetecknas av en minskande flyktighet och vattenlöslighet med stigande antal kolatomer. Förmågan att bindas till organiskt material ökar med antalet kolatomer. Generellt har aromatiska kolväten högre vattenlöslighet och sämre förmåga att bindas till organiskt material än alifatiska kolväten. De är därför mer mobila (Naturvårdsverket 1998). Bensin består till största delen av alifater och monoaromater. Bly tillsattes till bensinen fram till 1993/94 som ett smörjmedel till motorerna. Bensin med metyltertiärbutyleter, MTBE, infördes på den svenska marknaden MTBE är helt eller delvis vattenlöslig och drar därigenom med sig kolväten över i vattenfasen (Naturvårdsverket 1998). Diesel och lätt eldningsolja består till största delen av alifater, (Naturvårdsverket 1998). Övriga ämnen som kan påträffas på bensinstationer är till exempel smörjmedel, rostskyddsmedel och avfettningsmedel, (Naturvårdsverket 1998). De vanligaste föroreningarna i fyllnadsmassor inom stadsmiljö bedöms utifrån erfarenhet utgöras av metaller och PAH. 3 Fältarbete Som förberedelser för fältarbetet underrättades fastighetsägare och nuvarande verksamhetsutövare. Innan provtagningstillfället gjordes en anmälan för utsättning av el-, tele- och VA-ledningar. Fältarbetena genomfördes av Mattias Andersson och ars Carlsson, Sandström AB. Samtliga fält- och provtagningsarbeten är utförda i enlighet med de rekommendationer och riktlinjer som SGF utarbetat (SGF 04). Provtagningspunkterna borras med skruvborr med hjälp av borrvagn Geotech 604 D. Samtliga inmätningsarbeten är utförda med GPS-GNSS. 3.1 okalisering av provtagningspunkter Utifrån information från arkivstudier, intervjuer och platsbesök upprättades en provtagningsplan. Placeringen av provtagningspunkterna för jord bestämdes i samråd med Miljöförvaltningen, Göteborgs Stad. Provtagningen riktades i första hand mot de misstänkta källorna samt fyllnadsmassor.. 8(19)

9 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Jordprovtagning och fältanalys Jordprovtagning utfördes i sammanlagt 13 provtagningspunkter. Provtagningspunkternas lokalisering redovisas på plankarta i Figur 8 och i bilaga 1. En okulär jordartsbestämning och kontinuerlig mätning av porgas (flyktiga kolväten) med PID-instrument (Photovac Pro) gjordes i varje provtagningspunkt. agerföljder för varje provtagningspunkt och övrig borrhålsinformation redovisas i bilaga 2. I borrhål där porgasmätningen indikerade petroleumförorening togs jordprov vid djupet för föroreningen. I övrigt togs jordprov ovan eventuellt tätare jordlager eller grundvattenytan samt vid djupet för aktuella installationer. Sammanlagt insamlades 40 jordprov. Därefter lämnades 7 utvalda jordprov till ackrediterat laboratorium (EuroFins) för analys avseende petroleumprodukter. Alla jordprover förpackades i glasburkar med diffusionstäta lock samt förvarades kallt och mörkt i fält, under transporter och på laboratorium. Tre jordprov (oljeavskiljarna och vägbanken väster om gatuköket) inlämnades till ackrediterat laboratorium (EuroFins)för analys av metaller., bilaga 2. 4 Grundvattenprovtagning Inget grundvatten erhölls vid provtagningstillfället. 5 Riktvärden 5.1 Jord Naturvårdsverket har under hösten 08 utarbetat nya generella riktvärden för bedömning av förorenad mark (Naturvårdsverket 08). I samband med att dessa nya riktvärden för jord tas i bruk blir de gamla generella riktvärdena i Naturvårdsverkets rapport 4638 inaktuella (Naturvårdsverket 1996). Vid undersökningar av bensinstationer användes tidigare riktvärdena i rapport 4889 som var farmtagna för branschspecifika föroreningar inom bensinstationer. Riktvärdena i rapport 4889 bygger på de gamla generella riktvärdena och blir även de inaktuella när de nya riktvärdena tas i bruk. De resonemang som förs kring föroreningsförekomst kring drivmedelsstationer är dock fortfarande aktuella även om riktvärdena inte länge är tillämpbara (Naturvårdsverket 1998). Enligt Naturvårdsverkets rekommendationer är det de nya generella riktvärdena som ska gälla från och med oktober 08. Fraktioneringen av aromatiska kolväten och PAHer skiljer sig från de gamla riktvärdena. För PAHer delas PAH-16 upp i tre fraktioner (PAH-, PAH-M, PAH-H) istället för två (canc-pah och övriga PAH) analysmetod och val av PAH-16 är den samma. Aromatiska kolväten C 8 -C 10 och C 10 -C 35 kallas i den nya riktvärdestabellen C 8 -C 10 och C 10 -C 16. För aromaterna är analysmetoden något annorlunda. I de fall där laboratoriet inte klarat av att analysera enligt de nya riktvärdena har de gamla riktvärdena används som jämförelse. 9(19)

10 Översiktlig miljöteknisk markundersökning Datum: Projektnr: De nya generella riktvärden har utarbetats för två olika typer av markanvändning, där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två markanvändningarna är känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För markanvändningarna beaktas olika exponeringsvägar för människa såsom intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar, samt dricksvatten som tagits ur grundvattnet. För miljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. De två typerna av markanvändning, KM och MKM är mycket generella och för att kunna bedöma hur risken av föroreningen påverkas av t ex jordens genomsläpplighet eller djupet till föroreningen måste platsspecifika riktvärden tas fram. För denna undersökning har de nya riktvärdena använts. 5.2 Mark & grundvatten Riktvärden för petroleumämnen i grundvatten har tagits fram av Kemakta (Kemakta 06). Riktvärdena är framtagna för fem olika exponeringsvägar för föroreningar i grundvattnet; dricksvatten, ångor i byggnader, bevattning samt miljörisker i ytvatten och våtmarker. 5.3 Aktuella riktvärden på undersökningsplatsen På det aktuella undersökningsområdet bedrivs i dagsläget endast verksamhet i den västra delen i form av ett gatukök. I framtiden är det tänkt att handel skall bedrivas inom området. Grundvattnet i området används inte för dricksvattenuttag. Som jämförelsevärden för eventuella metaller och petroleumämnen i mark väljs därför riktvärdena för MKM. Inget grundvatten påträffades vid undersökningstillfället. 6 Resultat 6.1 Resultat av fältanalyser Porgasmätningarna i fält påvisade halter av flyktiga kolväten i provtagningspunkt BH6 och BH9, bilaga 2. Den högsta halten av flyktiga kolväten (10ppm) uppmättes i BH6 (1,7m) som är belägen direkt öster om verkstaden och det område där ett flertal tvättplattor tidigare legat. I två provtagningspunkter (BH 3 och BH4) gav fältintryck (syn och lukt) indikation på eventuell förekomst av tjärasfalt, bilaga 2. 10(19)

11 Översiktlig miljöteknisk markundersökning Datum: Projektnr: E Figur 8 Situationsplan över provtagningspunkter, drivmedelsinstallationer och ledningar. 11(19)

12 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Analysresultat jordprover I Tabell 1 visas resultatet av analyserade petroleumämnen i jord tillsammans med Naturvårdsverkets nya generella riktvärden för förorenad mark (Naturvårdsverket 08). Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 3. Tabell 1 Analysresultat av jordprov. Torrsubstanshalten TS anges i, övriga analyser anges i. Halter som överstiger aktuellt riktvärde är markerade med gul färg. Beteckning: MKM KM BH5 Riktvärde Riktvärde BH6 BH6 BH8 Djup (m): 1,0-1,6 1,5-2,0 2,0-2,5 0,3-0,8 Alifater > C5-C8 80 1, ,6 >C8-C >C10-C >C12-C Summa >C5- C < 503 < < >C16-C <10 <10 76 Aromater Bensen 0,04 1,2 0,012 <0,01 0,071 0,14 <0,01 Toluen 40 1,2 10 <0,1 1,4 0,11 <0,1 Etylbensen 50 1,2 10 <0,1 10 1,2 <0,1 Xylen 50 1,2 10 <0, <0,1 >C8-C10* >C10-C16* ,5 <3 <3 <3 Summa PAH <3,0 <3,0 <3,0 <3,0 Summa PAH-M 3 17 <3,0 <3,0 <2,5 Summa PAH-H <1,0 <1,0 <0,27 Övriga MTBE 0,6 1,2 0,2 Bly (oorganiskt) ,8 100 Torrsubstanshalt () 88,3 74,3 Aktuellt riktvärde enligt Naturvårdsverkets Nya Generella riktvärden Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas. 12(19)

13 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Tabell 2 Analysresultat av jordprov. Torrsubstanshalten TS anges i, övriga analyser anges i. Halter som överstiger aktuellt riktvärde är markerade med gul färg. Beteckning: MKM KM BH9 Riktvärde Riktvärde BH12 BH12 Djup (m): 1,5-2,0 1,0-1,5 2,0-3,0 Alifater > C5-C8 80 1, ,4 >C8-C >C10-C ,4 5,1 >C12-C ,8 Summa >C5- C ,2 11,5 >C16-C < Aromater Bensen 0,04 1,2 0,012 <0,01 0,036 0,0 Toluen 40 1,2 10 <0,1 <0,1 <0,1 Etylbensen 50 1,2 10 0,27 1,1 0,23 Xylen 50 1,2 10 4,5 4,0 0,57 >C8-C10* <10 >C10-C16* 15 3 <3 3,7 <3 Summa PAH <3,0 <3,0 <3,0 Summa PAH-M 3 <3,0 5,0 3,3 Summa PAH-H 10 1 <1,0 6,9 3,5 Övriga MTBE 0,6 1,2 0,2 Bly (oorganiskt) Torrsubstanshalt () 73,0 85,7 80,5 Aktuellt riktvärde enligt Naturvårdsverkets Nya Generella riktvärden Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas. 13(19)

14 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Tabell 3 Analysresultat av jordprov. Torrsubstanshalten TS anges i, övriga analyser anges i. Halter som överstiger aktuellt riktvärde är markerade med gul färg. Beteckning: MKM KM BH1 Riktvärde Riktvärde BH5 BH8 Djup (m): 0-0,5 1,0-1,6 0,3-0,8 Arsenik (As) 10 2,5 <2,0 3,0 Barium (Ba) Kadmium (Cd) 15 0,5 <0,23 <0, <0,23 Kobolt (Co) ,5 5,8 5,1 Krom (Cr) Koppar (Cu) Kvicksilver (Hg) 2,5 0, 0,083 <0,05 <0,05 Nickel (Ni) ,6 9,9 Bly (Pb) Zink (Zn) Vanadin (V) Torrsubstanshalt () 80,0 88,3 79,8 Aktuellt riktvärde enligt Naturvårdsverkets Nya Generella riktvärden (19)

15 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Analysresultat grundvattenprov Inget grundvattenprov uttogs vid undersökningstillfället då inget grundvatten påträffades. 6.4 Analysresultat asfaltprov Några riktvärden för hantering av tjärhaltiga asfaltmassor finns ej. Diskussioner förekommer hos såväl kommuner som Vägverket som centrala myndigheter. I avvaktan på centrala riktvärden har de lokala väghållarna och miljömyndigheterna i Malmö, Göteborg och Stockholm enats om att tillsvidare följa gemensamma rutiner för hantering av asfaltsmassor innehållande stenkolstjära (Göteborg stad, m fl., 03, Informationsärende i nämnden, ej publicerat). Utifrån fältintryck (syn och lukt) valdes asfaltprov från provtagningspunkt BH3 för laborationsanalys avseende PAH-16, bilaga 2 och 3. Tabell 2 Analysresultat av asfaltsprov. Torrsubstanshalten TS anges i, övriga analyser anges i. Asfaltsprovets klassindelning utifrån ovan nämnda rutiner baserade på PAH-16 har markerats med klassens färg, se nedan. Beteckning: BH3 Asfalt Djup (m): 0-0,1 Summa PAH Summa cancerogena PAH 260 Summa övriga PAH 550 Summa PAH- 28 Summa PAH-M 510 Summa PAH-H 280 Torrsubstanshalt () 100 Klass 1 ika med eller större än 1000 ppm 16-PAH, bedöms som farligt avfall varvid materialet fraktas till klass 1 deponi för vidare hantering eller till anläggning som är tillståndsprövad för tex. bakteriell nedbrytning, termisk avdrivning, mellanlagring eller tillståndsprövad återvinning Klass 2 ika med eller större än 0-<1000 ppm 16 PAH, begränsat i vägkonstruktion som bundet eller obundet bärlager/förstärkningslager under ny asfaltbeläggning, alltså ej inom vattenskyddsområden och alltid efter samråd med miljömyndighet. 15(19)

16 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Klass 3 ika med eller större än 70-<0 ppm 16 PAH, obegränsat i vägkonstruktion som bundet eller obundet bärlager/förstärkningslager under ny asfaltbeläggning. Klass 4 <70 ppm 16 PAH, fri användning alltså även slitlager och inget krav på redovisning av utläggningsplats. 7 Samlad riskbedömning 7.1 Föroreningssituation Den miljötekniska markundersökningen visar att marken på fastigheten är påverkad av petroleumprodukter. Petroleumförorening har påträffats i tre olika provtagningspunkter. Öster om verkstaden i anslutning till tvätten består föroreningen av tyngre och lättare kolväten som överstiger riktvärdena för MKM. Petroleumföroreningen är belägen mellan cirka 1,0 och 2,5 meters djup. Vid läget för oljeavskiljaren öster om skärmtaket har PAH i halter över riktvärdet för MKM påträffats i på 1,0-1,6 meters djup. Inga ytligare jordprov har analyserats i provtagningspunkten varpå utbredningen mot markytan är okänd då PAH ej ger utslag vid fältmätning med PID. Vidare påträffades halter av bensen och PAH över riktvärdet för KM vid drivmedelscisternerna i cisterngropen och för bly vid oljeavskiljaren öster om verkstaden. Asfaltprovet från BH3 har en total PAH-16 halt på 810. Enligt Storstädernas överenskommelse att hantera asfalt bedöms asfalten kunna användas begränsat i vägkonstruktion som bundet eller obundet bärlager/förstärkningslager under ny asfaltbeläggning, alltså ej inom vattenskyddsområden och alltid efter samråd med miljömyndighet. Avseende metaller så understiger halterna generellt riktvärdena för KM i de tre analyserade jordproven. I ett av jordproven (BH8) så påvisas dock en halt av bly som ligger mellan rikvärdena för KM och MKM. 7.2 Spridningsförhållanden Den nedlagda bensinstationen är enligt SGU belägen i ett område med glacial- och postglacial finlera och där vattenförande lager kan förekomma under finsedimenten. Grundvattnets strömningsriktning är mot öster och Daghammarsköldsleden. Utifrån genomförda skruvborrprovtagningar utgörs jordlagren i det undersökta området överst av ett genomsläppligt fyllnadsmaterial bestående sandigt material som underlagras av lera. Mäktigheten av det genomsläppligare materialet varierar från cirka 0,2 meter till 1,0 meter. I några provpunkter finns inslag av lera och mull i ytlagret. I direkt anslutning till drivmedelscisternerna inom cisterngropen når fyllnadsmaterialet ned till 3,0 meter. Området genomkorsas av dränerande 16(19)

17 Översiktlig miljöteknisk markundersökning Datum: Projektnr: ledningssystem. Större delen av ytan är hårdgjord. Det genomsläppliga fyllnadsmaterialet innebär en relativt snabb infiltration av föroreningar i djupled. erlagret utgör dock en barriär för föroreningsspridning. Ingen tydlig grundvattenyta påträffades vid undersökningstillfället då ytan är belägen i lerlagret. Utifrån Naturvårdsverkets bedömningsgrunder för miljökvalitet kan spridningsförutsättningarna i området sammanfattas som små (Naturvårdsverket 1999). 7.3 Riskbedömning Den miljötekniska markundersökningen påvisar halter av petroleumämnen som överstiger Naturvårdsverkets riktvärden för MKM inom två olika delar av undersökningsområdet, öster om verkstaden i anslutning till tvätten och vid oljeavskiljaren i anslutning till skärmtaket. Vid tvätten påträffades föroreningen mellan 1,5 till 2,5 meter under markytan i den täta leran. Petroleumföroreningen utgörs här av lättflyktiga och spridningsbenägna aromatiska kolväten och lätta alifater. Vid oljeavskiljaren i anslutning till skärmtaket påträffades en förorening av PAH-H (hög molekylvikt) på 1,0 1,6 meters djup i fyllnadsmaterialet närmast oljeavskiljaren. Inga ytligare jordprov har analyserats i provtagningspunkten varpå utbredningen mot markytan är okänd då PAH ej ger utslag vid fältmätning med PID. Utifrån ovanstående bedöms den förorenade jorden eventuellt kunna utgöra en miljö- och hälsorisk. Förekomst av petroleumprodukter har även påvisats på utförda laborationsanalyser i anslutning till cisterngropen (BH12 1,0-2,3m) samt i anslutning till oljeavskiljaren (BH8 0,3-0,8m) öster om verkstaden. Någon tydlig påvisan av dessa petroleumföroreningar kunde dock inte dokumenteras i fält. Halterna av petroleumprodukter i dessa områden ligger mellan riktvärdena för KM och MKM. Ett asfaltprov analyserades. Utifrån halten PAH16 hamnar det i klass 2 enligt storstädernas överenskommelse att hantera stenkolstjära. Asfalten bedöms kunna användas begränsat i vägkonstruktion som bundet eller obundet bärlager/förstärkningslager under ny asfaltbeläggning, alltså ej inom vattenskyddsområden och alltid efter samråd med miljömyndighet. Påpekas skall att asfalteringen inom området inte är homogent utförd. 8 Slutsatser och rekommendationer Med hänsyn till de planerade schaktarbeten samt utifrån resultaten från utförd undersökning bör det beaktas vid projekteringen av entreprenaden att det förekommer halter av petroleumprodukter (alifater, aromater, PAH) inom fastigheten som minst motsvarar en klassificering som MKM-massor. Avseende metaller så understiger halterna generellt riktvärdena för KM, halter av bly som ligger mellan rikvärdena för KM och MKM har dock påvisats. Beaktas bör även förekomsten av tjärasfalt göras. 17(19)

18 Översiktlig miljöteknisk markundersökning Datum: Projektnr: I samband med projekteringen av entreprenaden skall även en anmälan om Avhjälpande åtgärd upprättas och kommuniceras med berörda myndigheter (Miljöförvaltningen, Göteborgs Stad) innan schaktarbetena påbörjas. Handläggningstiden hos myndigheten för en sådan anmälan brukar generellt anges till 6 veckor. I samband med projekteringen av entreprenaden bör en miljökontroll planeras in samt att det bör beaktas att de påträffade föroreningarna ej är helt avgränsade. Den utförda undersökningens översiktliga utformning innebär även att det kan påträffas andra föroreningar i samband med planerade schaktarbeten. Sandström AB Granskad av: Mattias Andersson Markus Nilsson 18(19)

19 Översiktlig miljöteknisk markundersökning Datum: Projektnr: Referenser Göteborg Stad, 08: Platsbesök arkivhandlingar, Bygglovsarkiv ( ). Kemakta, 06: Riktvärden för ämnen i grundvatten vid bensinstationer, Kemakta AR Reviderad version ersätter Kemakta AR antmäteriet, 09: FastighetSök. ( ) änskartor, 09: Geografisk information från Sveriges änsstyrelser i samverkan. Naturvårdsverket 1997, Generella riktvärden för förorenad mark beräkningsprinciper och vägledning för tillämpning, Naturvårdsverket, SNV rapport 4638 Naturvårdsverket, 1998: Förslag till riktvärden för förorenade bensinstationer. Naturvårdsverket och Svenska Petroleum Institutet. SNV rapport 4889 Naturvårdsverket, 1999: Bedömningsgrunder för miljökvalitet - Metodik för inventering av förorenade områden, Naturvårdsverket, SNV rapport 4918 Naturvårdsverket, 07: Beräkningsverktyg för riktvärden för förorenad mark Naturvårdsverket, 08: SGF, 04: Fälthandbok miljötekniska markundersökningar. SGF-rapport 2:04 SGU, 00: Grundvattentillgångar i Göteborgs kommun. SGU Ser An nr 18. SGU, 1988: Jordartskartan. 6B Kungsbacka NV. SGU Ser. Ae nr 96 SGU, 08: SGU:s brunnsarkiv. ( ) 19(19)
