1 Miljöteknisk markundersökning Krokslätt 102:9 Eklandagatan 82 Göteborgs Stad Datum: Projekt nr: Uppdragsgivare: Eklandia Fastighets AB Upprättad av: Ann-Sofie Östlund Granskad av: Helena Thulé Godkänd av: Markus Nilsson Sandström Miljö & Säkerhetskonsult AB Exportgatan 38 C, Hisings Backa. Tel , Fax Org. nr ,

2 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Sammanfattning Sandström Miljö & Säkerhetskonsult AB har på uppdrag av Eklandia Fastighets AB genomfört en miljöteknisk markundersökning av fastigheten Krokslätt 102:9, Göteborgs Stad. På fastigheten har det funnits en verkstad och drivmedelsförsäljning har bedrivits, men i dagsläget pågår ingen verksamhet inom fastigheten. Exploateringsplaner finns för fastigheten men i ett första skede ska området asfalteras, och användas som parkering. Fastigheten är lokaliserad i stadsdelen Johanneberg, Göteborg. I närområdet finns bostäder, affärer och kontorsbyggnader. Det finns inga närliggande ytvattenrecipienter eller andra skyddsvärda områden i närheten av fastigheten. Några dricksvattenbrunnar har inte heller påträffats. Geologin i området domineras av berg och glacial lera. Två provgropsundersökningar har genomförts av Mikael Bjurmalm och Marie Cedhagen under december 2011 och en mer omfattande miljöteknisk markundersökning har genomförts av Mikael Bjurmalm och Ann-Sofie Östlund den 19 januari En geofysisk undersökning med syfte att lokalisera eventuella underjordiska cisterner har genomförts av Martin Hjärtén den 21 december Totalt har 8 st jordprover analyserats hos ackrediterat laboratorium (Eurofins). I 4 av dessa 8 jordprover återfanns halter av PAH H som överskred Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) men inte de generella riktvärdena för mindre känslig markanvändning (MKM). I ett av jordproverna har också halter av PAH M över rikvärdet för KM påträffats men under riktvärdet för MKM. I provtagningspunkt BH6 har tyngre alifater >C10-C12, >C12-C16, >C16-C35 och aromater >C16-C35 samt xylen också påträffats men inte i halter överskridande varken riktvärdena för KM eller MKM. I ytterligare tre jordprover har aromater >C16-C35 påträffats, men inte i halter överskridande riktvärdena för MKM och KM. I 1 av de 4 jordproverna som har analyserats med avseende på metaller har halter överstigande riktvärdena för bly påträffats. Ett grundvattenprov har analyserats hos ackrediterat laboratorium med avseende på bensen, etylbensen, toluen, xylen (BTEX), alifater och MTBE, vilka inte förekom i några detekterbara halter. Den geofysiska undersökningen har inte visat på några underjordiska cisterner i marken. PAH:er har påträffats i halter överskridande Naturvårdsverkets generella riktvärden för KM, men inte MKM. Även bly har påträffats i halter över riktvärdena för KM men inte MKM. Övriga påvisade parametrar överskred inte varken riktvärdena för KM eller MKM. 2

3 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Sammanfattning 2 1 Inledning och syfte 4 2 Bakgrundsinformation Generell områdesbeskrivning Detaljplan och ägarförhållanden Hydrogeologiska förhållanden Beskrivning av undersökningsområdet och nuvarande verksamhet Historik och tidigare undersökningar Branschspecifika föroreningar 7 3 Fältarbete Geofysisk undersökning Provtagningsplan Jordprovtagning Grundvattenprovtagning 9 4 Riktvärden Jord Grundvatten Aktuella riktvärden på undersökningsplatsen 11 5 Resultat Geofysisk undersökning Fältobservationer Jord Grundvatten 14 6 Slutsats 15 Referenser 16 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Situationsplan med lokalisering av provtagningspunkter Provtagningsprotokoll Situationsplan med område för geofysisk undersökning Analysrapporter 3

4 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Inledning och syfte Sandström Miljö & Säkerhetskonsult AB har på uppdrag av Eklandia Fastighets AB genomfört en miljöteknisk markundersökning inom fastigheten Krokslätt 102:9, Göteborgs Stad. Fastigheten ägs idag av Eklandia Fastighets AB. Syfte med den miljötekniska markundersökningen var att: Identifiera potentiella föroreningskällor inom fastigheterna, transportmekanismer och riskobjekt på eller i närheten av fastigheterna. Identifiera områden förorenade av inom fastigheten hanterade ämnen såsom petroleumkolväten i mark och grundvatten. 2 Bakgrundsinformation Uppgifterna som sammanställts är hämtade från lokala myndigheter och länsstyrelsen, SGU:s brunnsarkiv och jordartskarta. Uppgifter kommer även den tidigare rivningen av byggnader inom fastigheten samt historiska ritningar från Svenska Statoil. Viktig information kommer också från iakttagelser som gjorts vid fältarbetet som utfördes i samband med den miljötekniska markundersökningen Generell områdesbeskrivning Den aktuella fastigheten är belägen i stadsdelen Johanneberg; centrala Göteborg. I närområdet återfinns bostäder, affärer och kontorsbyggnader. Enligt Länskartor (2009) är området norr om Eklandagatan klassat som riksintresse med avseende på kulturmiljövård, Figur 1. Figur 1. Orienteringskarta över närområdet kring den undersökta fastigheten Krokslätt 102:9 (inringad med svart). Rött streckat område visar riksintresse kulturmiljövård (Länskartor, 2009). Grundvattenströmningen kan antas vara åt öster. Närmaste ytvattenrecipient är Mölndalsån, ca 850 meter öster om fastigheten. Enligt SGU (2010) påträffas inga dricksvattenbrunnar inom det aktuella påverkansområdet. 4

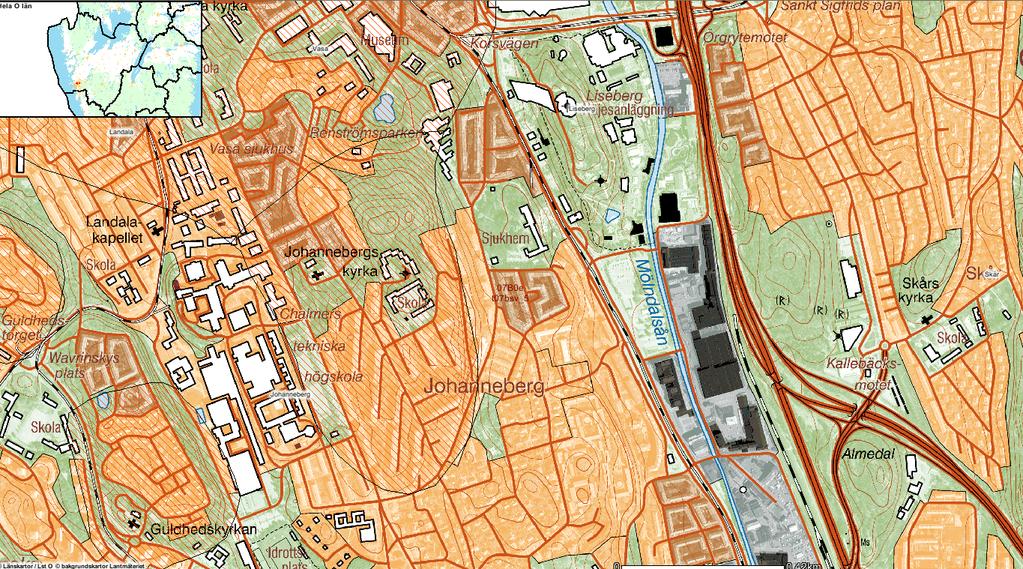

5 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Ca 1 km söder om fastigheten återfinns Safjällets naturreservat. Inget vattenskyddsområde finns inom det aktuella påverkansområdet (VISS, 2011). 2.2 Detaljplan och ägarförhållanden Fastigheten omfattas av detaljplan, senast reviderad som anger att marken får användas för bostadsändamål (Stadsbyggnadskontoret, 1993). Fastighetsägare idag är Eklandia Fastighets AB. 2.3 Hydrogeologiska förhållanden Det undersökta området sluttar lätt i sydlig riktning, därav kan den lokala grundvattenströmningen antas vara sydöstlig. I övrigt är topologin i närområdet mycket varierad. Norr om fastigheten återfinns en stigning av terrängen, där även fläckvisa områden av berg i dagen förekommer. Markytan inom fastigheten består omväxlande av asfalt och grus. Fastigheten är lokaliserad i ett område med glacial lera (SGU, 2009). Från den genomförda markundersökningen, , har marksammansättningen konstaterats vara genomsläpplig och vatten från nederbörd kan därför antas infiltrerats till grundvattnet. 2.4 Beskrivning av undersökningsområdet och nuvarande verksamhet På den undersökta fastigheten finns idag inga byggnader eller installationer. 2.5 Historik och tidigare undersökningar Inom fastigheten har det tidigare funnits en bensinstation med tillhörande drivmedelsförsäljning, verkstad och tvätthall sedan mitten av 60-talet, Figur 2. Drivmedelsinstallationerna ska enligt uppgifter ha rivits i slutet av 1990-talet, då även en sanering och miljöteknisk provtagning utfördes på uppdrag av Svenska Statoil. Figur 2 visar att 4 cisterner kan ha funnits inom fastigheten. 5

6 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Figur 2. Situationsplan från mitten av 60-talet över aktuell fastighet. Drivmedelsverksamhet syns i den sydöstra delen av fastigheten (Svenska Esso AB, 1964). Under 2000-talet har det bedrivits bilserviceverksamhet inom fastigheten revs byggnaderna med tillhörande smörjgrop och tvätthall, Figur 3. I samband med detta utfördes miljöteknisk provtagning vid den tidigare smörjgropen och tvätthallen, Figur 4. Provtagningen utfördes den av Mikael Bjurmalm och av Marie Cedhagen, Sandström Miljö och Säkerhetskonsult. Samtliga resultat redovisas i denna rapport. Figur 3. Fastighetens nordvästra del där tidigare byggnader varit lokaliserade. 6

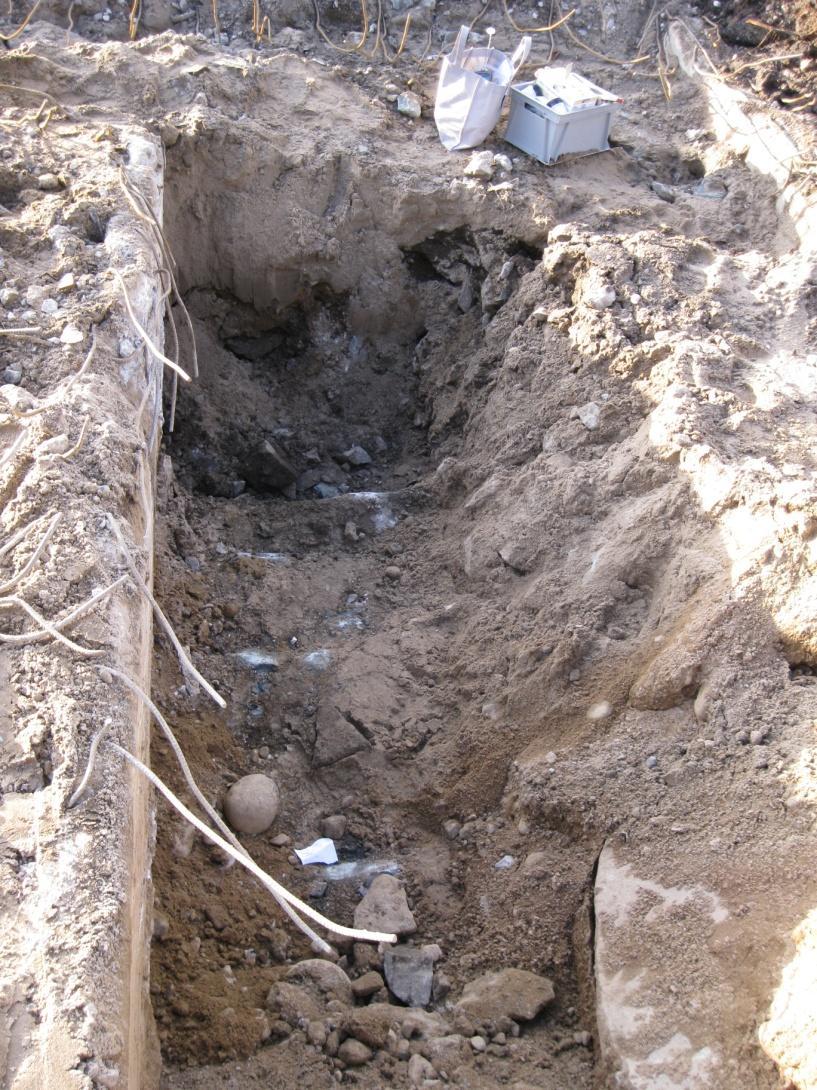

7 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Figur 4. Provgropsgrävning den 5 december Branschspecifika föroreningar De föroreningar som kan förekomma på områden där drivmedelshantering sker är petroleumkolväten som kan indelas i två huvudgrupper: alifatiska kolväten och aromatiska kolväten. Alifatiska kolväten består av alkaner, alkener och alicykliska kolväten (mättade ringstrukturer av kolatomer). Aromatiska kolväten är omättade cykliska kolväten som bygger på en eller flera bensenmolekyler. Exempel på varianter med en bensenring är förutom bensen även toluen, xylen och etylbensen. Dessa ämnen betecknas ofta BTEX. Flera sammansatta bensenringar kallas polycykliska aromatiska kolväten (PAH). Petroleumkolväten kännetecknas av en minskande flyktighet och vattenlöslighet med stigande antal kolatomer. Förmågan att bindas till organiskt material ökar med antalet kolatomer. Generellt har aromatiska kolväten högre vattenlöslighet och sämre förmåga att bindas till organiskt material än alifatiska kolväten. De är därför mer mobila (Naturvårdsverket, 1998). 7

8 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Bensin består till största delen av alifater och monoaromater. Bly tillsattes till bensinen fram till 1993/94 som ett smörjmedel till motorerna. Bensin med metyltertiärbutyleter, MTBE, infördes på den svenska marknaden MTBE är helt eller delvis vattenlöslig och drar därigenom med sig kolväten över i vattenfasen (Naturvårdsverket, 1998). Övriga ämnen som kan påträffas på bensinstationer är till exempel smörjmedel, rostskyddsmedel och avfettningsmedel (Naturvårdsverket, 1998). Metaller och färgrester är också vanligt förekommande inom verkstadsindustri (Naturvårdsverket, 1999). 3 Fältarbete Som förberedelser för fältarbetet underrättades fastighetsägare och nuvarande verksamhetsutövare. Innan provtagningstillfället gjordes en anmälan för utsättning av el-, tele- och VA-ledningar. En geofysisk undersökning utfördes av Martin Hjärtén, Sandström Miljö & Säkerhetskonsult AB. Samtliga fält- och provtagningsarbeten utfördes i enlighet med de rekommendationer och riktlinjer som SGF utarbetat (SGF, 2004). Provtagningspunkterna borrades med skruvborr med hjälp av borrvagn Geotech 504. Samtliga inmätningsarbeten utfördes med mäthjul. Fältarbetena genomfördes av Ann-Sofie Östlund och Mikael Bjurmalm, Sandström Miljö & Säkerhetskonsult AB. 3.1 Geofysisk undersökning För att fastställa eventuell förekomst av cisterner i marken undersöktes fastigheten med metalldetektor och markradar. Mätningarna utfördes med en metalldetektor EM61-MK2, speciellt framtagen för att kunna detektera större metallföremål under mark. Som ytterligare komplement användes en portabel markradar, SIR system-2 från Geophysical Survey System med antenn modell 5103, 400 Mhz. Antennen med 400 Mhz frekvens är idealisk för mätningar ner till 3 meters djup. Mätningarna med metalldetektorn utfördes i ett lokalt, på platsen skapat koordinatsystem längs 31 parallella linjer med 1,0 meters linjebredd där ett mätvärde insamlades var 20:e cm. Aktuellt undersökningsområde omfattar hela fastigheten. Vid metalldetektormätningen eftersöktes anomalier, d.v.s. avvikelser från bakgrundsvärden. Områden där metallanomalier detekterades undersöktes därefter med markradar. Radarresultatet kan bedöma om den påvisade metallanomalin är en cistern eller inte. Totalt omfattade undersökningen en yta på ca 850 m 2. 8

9 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Provtagningsplan Utifrån information från intervjuer, platsbesök, genomförd miljöteknisk provtagning samt den geofysiska undersökningen upprättades en provtagningsplan. Placeringen av provtagningspunkterna för jord och grundvatten bestämdes i samråd med Karl-Emil Mattson, handläggare på Göteborgs Stad Miljöförvaltning. 3.3 Jordprovtagning Jordprovtagning utfördes i sammanlagt 9 provtagningspunkter. Provtagningspunkternas lokalisering redovisas i Figur 5 och på situationsplan i Bilaga 1. En okulär jordartsbestämning och kontinuerlig mätning av porgas (flyktiga kolväten) med fotojonisationsdetektor, PID-instrument (Photovac 2020 Pro), gjordes i varje provtagningspunkt. Lagerföljder för varje provtagningspunkt och övrig borrhålsinformation redovisas i Bilaga 2. Figur 5. Provtagningsplan för fastigheten Krokslätt 102:9. I borrhål där porgasmätningen indikerade petroleumförorening togs jordprover vid djupet för föroreningen. I övrigt togs jordprover ovan eventuellt tätare jordlager eller grundvattenytan. Sammanlagt insamlades 26 jordprover varav samtliga mättes med PID-instrument (Photovac 2020 Pro). Därefter lämnades 4 utvalda jordprover till ackrediterat laboratorium (Eurofins) för analys med avseende på petroleumprodukter. Jordproverna förpackades i glasburkar med diffusionstäta lock eller diffusionstäta påsar samt förvarades kallt och mörkt i fält och under transport. 3.4 Grundvattenprovtagning Ett grundvattenrör (PEH, 63 mm) installerades i provtagningspunkt BH7, Figur 5 samt Bilaga 1. Grundvattenröret installerades så att grundvattenfiltrets spets hamnade 2,6 meter under markytan. Filterlängden var 2 meter. Prov- 9

10 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: tagning av grundvatten föregicks av att vattnet i grundvattenröret omsattes tills det var tomt. Vid provtagningstillfället uppmättes grundvattennivån till 2,40 meter under markytan. Tillrinningen till grundvattenröret var begränsat vid provtagningstillfället den Proverna togs med hjälp av peristaltisk pump och förpackades i för ändamålet lämpligt kärl enligt laboratoriets anvisningar och förvarades kallt och mörkt i fält och under transport. 4 Riktvärden Bedömning av förorenad mark kan göras med hjälp av riktvärden för jord och grundvatten. Laboratoriets analysresultat jämförs då med acceptabla nivåer av ämnena i de olika medierna. 4.1 Jord Naturvårdsverket har utarbetat generella riktvärden för bedömning av förorenad mark (Naturvårdsverket, 2009). De generella riktvärdena har utarbetats för två olika typer av markanvändning, där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två markanvändningarna är känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För markanvändningarna beaktas olika exponeringsvägar för människa såsom intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar, samt dricksvatten som tagits ur grundvattnet. För miljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas De två typerna av markanvändning, KM och MKM, är mycket generella och för att kunna bedöma hur risken av föroreningen påverkas av till exempel jordens genomsläpplighet eller djupet till föroreningen kan platsspecifika riktvärden tas fram. 4.2 Grundvatten Svenska Petroleum och Biodrivmedel Institutet har även i de utarbetade rekommendationerna för bedömning av förorenad mark vid bensinstationer och dieselanläggningar tagit fram branschspecifika riktvärden för grundvatten. Dessa ersätter Kemaktas riktvärden för ämnen i grundvatten vid bensinstationer, främst p.g.a. att SPI-RV baseras på samma förutsättningar och samma ämnesdata som används för Naturvårdsverkets generella riktvärden (SPBI, 2011). 10

11 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Riktvärden är framtagna för fem olika exponeringsvägar för föroreningar i grundvattnet; dricksvatten, ångor i byggnader, bevattning samt miljörisker i ytvatten och våtmarker. 4.3 Aktuella riktvärden på undersökningsplatsen Riktvärden som är lämpliga att använda för den aktuella fastigheten är de generella riktvärdena för känslig markanvändning (KM) (Naturvårdsverket, 2009). Detta beror främst på att området är planlagt för bostadsändamål. Aktuell exponeringsväg för grundvattnet är ångor i byggnader. Då inga dricksvattenbrunnar eller vattendrag har påträffats i närområdet anses övriga exponeringsvägar inte vara aktuella. 5 Resultat Resultat från den miljötekniska markundersökningen består av observationer i fält, såsom jordartsbestämning, lukt- och synintryck, uppmätta grundvattennivåer, resultat från den geofysiska undersökningen samt resultat från laboratorieanalyser av jord- och grundvattenprover. 5.1 Geofysisk undersökning Området genomsöktes med metalldetektorn EM61-MK2. Resultatet av metalldetektorundersökningen visade inte på att det fanns några underjordiska cisterner eller drivmedelsledningar kvar i marken på fastigheten. Metalldetektorn störs av närhet till byggnader, därav utslagen vid bl.a. den östra fastighetsgränsen. Utslagen i västra delen av fastigheten kan bero på kvarvarande rester av byggnadens grundläggning samt ledningar (s.k. ytliga anomalier). Figur 6. Resultat av mätningar med EM61-MK2. 11

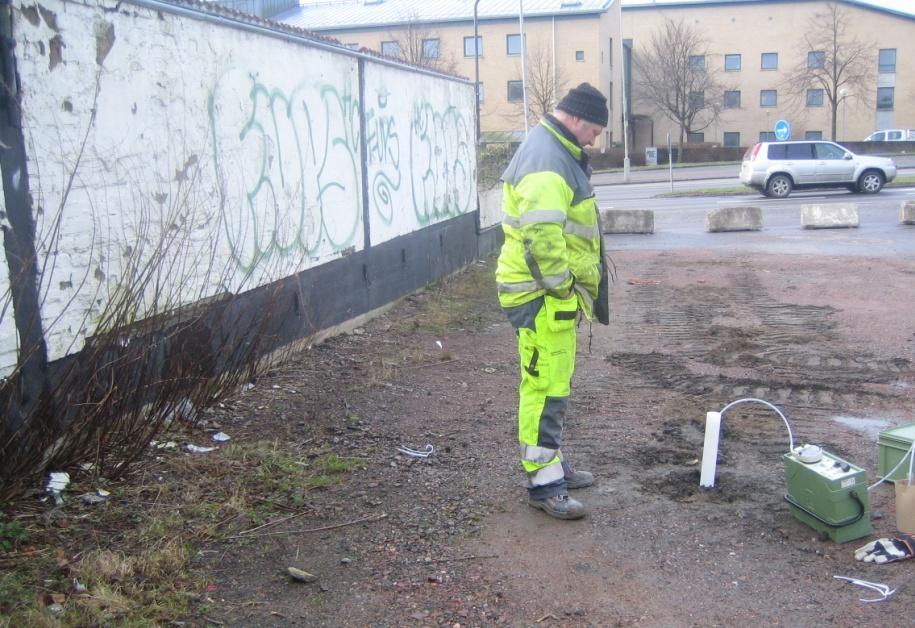

12 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Området genomsöktes därefter med georadar i väst-östlig riktning. Resultatet av georadarundersökningen visade inte heller några indikationer på att cisterner skulle finnas kvar inom fastigheten. En mer detaljerad situationsplan med beskrivning av den geofysiska undersökningen redovisas i Bilaga Fältobservationer Den undersökta fastigheten domineras av fyllnadsmaterial bestående av grusig sand från markytan nedtill ca 1,0-1,5 meter under markytan. Berg påträffades ca 0,9 meter under markytan som ytligast och ca 2,7 meter under markytan som djupast. På berget fanns ett lager (ca 0,5-0,7 m) naturligt ler-/ siltlager. Inom grannfastigheten, på motsatt sida av Eklandagatan återfinns fläckvisa områden med berg i dagen. Inga förhöjda halter av flyktiga organiska ämnen uppmättes med PID-instrumentet. Grundvatten påträffades på ca 2,0-2,7 meter under markytan. Tillgången på vatten var dock mycket begränsad därför omsattes provtagningsröret tills det var tomt, följt av provtagning, Figur 7. Figur 7. Grundvattenprovtagning i BH/GV Jord I Tabell 1 visas resultatet av analyserade petroleumämnen i jord tillsammans med Naturvårdsverkets generella riktvärden för MKM och KM. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 4. Tabell 1 visar att i 4 av de totalt 8 analyserade jordproverna med avseende på petroleumämnen påträffades halter av PAH H (polyaromatiska kolväten) över riktvärdet för KM men under riktvärdet för MKM. I ett av jordproverna (PG4) påträffade också halter av PAH M över rikvärdet för KM men under riktvärdet för MKM. I BH6 påträffades tyngre alifater >C10-C12, >C12-C16, >C16-C35 och aromater >C16-C35 samt xylen men inte överskridande 12

13 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: varken riktvärdena för KM eller MKM. I PG 4, BH4 och BH5 påträffades aromater >C16-C35, men inte i halter överskridande riktvärdena för MKM och KM. Tabell 1. Analysresultat av jordprover. Torrsubstanshalten TS anges i %, övriga analyser anges i mg/kg TS. Halter som överstiger riktvärdena för MKM är markerade med gul färg. Detekterade parametrar är skrivna med fetstil. Beteckning: MKM KM Riktvärde Riktvärde Djup (m): 1, ,5 1,5 0,3 0,5-1 1,5-2,2 1-1,8 2-2,7 Alifater > C5-C8 80 1,2 12 <5 <5 <5 <5 <5 <5 <5 <5 >C8-C <5 <5 <5 <5 <5 <5 <5 <5 >C10-C <5 <5 <5 <5 <5 <5 <5 19 >C12-C <5 <5 <5 <5 <5 <5 <5 6,4 Summa >C5-C <10 <10 <10 <10 <10 <10 <10 25,4 >C16-C <10 <10 <10 <10 <10 <10 <10 79 Aromater 1 (PG) 2 (PG) 3 (PG) 4 (PG) BH2 BH4 Bensen 0,04 1,2 0,012 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 <0,01 Toluen 40 1,2 10 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 Etylbensen 50 1,2 10 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 Xylen 50 1,2 10 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0,3 >C8-C <5 <5 <5 <5 <5 <5 <5 <5 >C10-C <3 <3 <3 <3 <3 <3 <3 <3 >C16-C <1 <1 <1 1,1 <1 1 1,2 1,9 Summa PAH-L 15 3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 0,9 0,43 Summa PAH-M 20 3 <0,3 <0,3 <0,3 3,1 <0,3 1,9 2,1 3 Summa PAH-H 10 1 <0,3 <0,3 0,3 2,2 <0,3 1,7 3,5 3,2 Torrsubstanshalt (%) 82,3 96,4 82, ,3 81,8 88,9 85,9 BH5 BH6 Aktuellt riktvärde enligt Naturvårdsverkets generella riktvärden Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas. I Tabell 2 visas resultatet av analyserade metaller i jord tillsammans med Naturvårdsverkets generella riktvärden för MKM och KM. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 4. Tabell 2 visar att i 1 av de 4 analyserade jordproverna med avseende på metaller påträffades halter av bly över riktvärdet för KM men under riktvärdet för MKM. 13

14 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Tabell 2. Analysresultat av jordprover, m.a.p. metaller. Torrsubstanshalten TS anges i %, övriga analyser anges i mg/kg TS. Halter som överskred riktvärdena för KM är markerade med gul färg. Detekterade parametrar är skrivna med fetstil. Aktuella riktvärden enligt Naturvårdsverket (2009). Beteckning: MKM Riktvärde KM Riktvärde 1(PG) 2(PG) 3(PG) 4(PG) Djup (m): 1, ,5 1,5 0,3 Arsenik (As) <2,2 <1,9 3,9 <2,1 Barium (B Kadmium (Cd) 15 0,5 <0,22 <0,19 0,28 0,22 Kobolt (Co) ,2 1,7 5,9 2,5 Krom (Cr) ,3 2,8 17 5,3 Koppar (Cu) ,4 9, Kvicksilver (Hg) 2,5 0, ,18 <0,011 Nickel (Ni) ,8 2,2 12 4,4 Bly (Pb) ,2 1,8 55 8,1 Zink (Zn) Vanadin (V) ,3 7, Torrsubstans (%) 82,3 96,4 82, Grundvatten I Tabell 3 visas resultatet av analyserade petroleumämnen i grundvatten tillsammans med SPBI:s branschspecifika riktvärden för grundvatten. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 4. Resultaten av grundvattenprovet visade inte på några halter av petroleumämnen över laboratoriets rapporteringsgräns, och då inte heller överskridande riktvärdena för aktuell exponeringsväg. 14

15 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Tabell 3. Analysresultat av grundvattenprover. Halterna anges i mg/l. I tabellen anges även vilken utspädning som antagits i beräkningarna. Värden som styrs av lukt och smakgränser är kursiverade. Förångning beaktas ej för alifater >C12 och för bly. De exponeringsvägar som är relevanta för området är markerade med grått. Detekterade parametrar är skrivna med fetstil. Dricksvatten Ångor i byggnader Bevattning Miljörisker Ytvatten Våtmarker Utspädningsfaktor 1 1/ /100 1/10 Alifater mg/l mg/l mg/l mg/l mg/l BH/GV7 Summa >C5-C12* 0,1 0, <0,03 Summa >C12-C35* 0, <0,05 Aromater Bensen 0,0005 0,05 0,4 0,5 1 <0,001 Toulen 0,04 7 0,6 0,5 2 <0,001 Etylbensen 0,03 6 0,4 0,5 0,7 <0,001 Xylen 0, ,5 1 <0,001 Övriga MTBE 0, , <0,01 *Kemaktas riktvärden för summa alifater >C5-C12, >C12-C35 (Kemakta 2006). Aktuell exponeringsväg. 6 Slutsats Halter av PAH M och PAH H som överstiger riktvärdena för KM har påträffats i BH6 mellan ca 2 och 2,7 meter under markytan. PAH H har påträffats i halter överstigande riktvärdena för KM i provpunkt BH4 mellan ca 1,5 och 2,2 meter under markytan, i BH5 mellan ca 1 och 1,8 meter under markytan samt i provgropen på ca 0,3 meters djup under markytan. Tyngre aromater och alifater samt xylen har också påträffats men inte över riktvärdena för varken MKM eller KM. Bly har påträffats i halter överskridande riktvärdena för KM, men inte MKM i provgropen på ca 1,5 meters djup under markytan. Övriga analyserade parametrarna i de jordprover som lämnades in till laboratorium ligger samtliga under riktvärdena för både MKM och KM. Förhöjda halter av PAH:er kan komma från många olika källor, t.ex. avrinningsvatten från vägar, från fyllnadsmassor, tjärmålade underjordiska cisterner eller tjärasfalt. Den geofysiska undersökningen gav inte några indikationer på att cisterner skulle finns kvar i marken inom fastigheten. Sandström Miljö & Säkerhetskonsult AB Granskad av: Godkänd av: Ann-Sofie Östlund Helena Thulé Markus Nilsson 15

16 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Datum: Projektnr: Referenser Kemakta, 2006: Riktvärden för ämnen i grundvatten vid bensinstationer, Kemakta AR Reviderad version ersätter Kemakta AR Länskartor, 2009: Geografisk information från Sveriges Länsstyrelser i samverkan. ( ). Elektronisk. Tillgänglig: Naturvårdsverket, 1998: Förslag till riktvärden för förorenade bensinstationer. Naturvårdsverket och Svenska Petroleum Institutet. SNV rapport Naturvårdsverket, 1999: Bedömningsgrunder för miljökvalitet - Metodik för inventering av förorenade områden, Naturvårdsverket, SNV rapport Naturvårdsverket, 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket. SNV rapport SGF, 2004: Fälthandbok miljötekniska markundersökningar. SGF-rapport 2:2004. SGU, 2009: Jordartskarta, detaljerad. ( ). SGU:s databas. SGU, 2010: SGU:s Brunnsarkiv. ( ). Elektronisk. Tillgänglig: Stadsbyggnadskontoret, 1993: Stadsplanebestämmelser för del av stadsdelen Krokslätt (större delen av stadsdelen) i Göteborg. Dnr: 1480K-II ( (senaste revidering)). Svenska Esso AB, 1964: Situationsplan Göteborg, kv. Logärden 102. Fastställd av Byggnadsnämnden, Göteborg ( ). SPBI, 2011: SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleum Institutet. VISS, 2011: Vatteninformationssystem Sverige. ( ). Elektronisk. Tillgänglig: 16

17

18 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Bilaga 2 Datum: Projektnummer: Provtagningsprotokoll Datum: , , Provtagare: MBm, MC, A-SÖ Väderlek: Klart. Temp: 4 C Beteckning m.u.my benämning yta Avser Geoteknisk GW- Prov PID Jordproprov Vatten- Markyta Anmärkning m.u.my (ppm) PG1 0-1,5 Smörjbrygga Under smörjbryggan. 1,5-2 F/grSa 1,5-2 <5 X Lab. Analys jord. PG2 grus 0-0,5 F/grSa 0-0,5 <5 X Lab. Analys jord. Tvätthallen. PG3 grus 0-1,5 F/grSa 1,5 <5 X Lab. Analys jord. PG4 grus 0-0,7 F/grSa 0,3 <5 X Lab. Analys jord. Stopp berg 0,7 m. BH1 grus 0-0,9 F/Sa 0-0,5 6 X 0,5-0,9 <5 X Stopp berg 0,9 m. BH2 grus 0-1,0 F/grSa 0-0,5 <5 X 0,5-1,0 <5 X Lab. Analys jord Stopp berg 1 m. BH3 grus 0-0,6 F/Gr 0-0,6 <5 X 0,6-1,4 F/grSa 0,6-1,0 <5 X 1,0-1,4 <5 X Stopp berg 1,4 m. BH4 grus 0-1,5 F/grSa 0-0,5 <5 X 0,5-1,0 <5 X 1,0-1,5 <5 X 1,5-2,2 sile 1,5-2,2 <5 X Lab. Analys jord Stopp berg 2,2 m. Fuktigt. BH5 grus 0-0,5 F/grSa 0-0,5 <5 X 0,5-1,0 Sa 0,5-1,0 <5 X 1,0-1,8 sisa 1,0-1,8 <5 X Lab. Analys jord Stopp berg 1,8 m. BH6 grus 0-2,7 F/grSa 0-0,5 <5 X 0,5-1,0 <5 X 1,0-1,5 <5 X 1,5-2,0 <5 X 2,0-2,7 <5 X Lab. Analys jord Stopp berg 2,7 m. Fuktigt. BH7 grus 0-1,5 F/grSa 0-1,0 <5 X Plastskräp. 1,0-1,5 <5 X 1,5-2,7 F/leSa 1,5-2,0 <5 X 2,40 2,0-2,7 <5 X X Lab. Analys vatten Stopp berg 2,7 m. Fuktigt. BH8 grus 0-1,0 F/Sa 0-0,5 <5 X 0,5-1,0 <5 X 1,0-1,5 sisa 1,0-1,5 <5 X Stopp berg 1,5 m, (2 försök). BH9 grus 0-1,1 F/grSa 0-1,1 <5 Stopp berg 1,1 m. Naturvårdsverkets generella riktvärden för KM överskreds. Naturvårdsverkets generella riktvärden för KM överskreds ej. Beteckningar enl. SGF/BGS Beteckningssystem Version 2001:2

19 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Bilaga 2 Datum: Projektnr: Teckenförklaring SGF/BGS Beteckningssystem för geotekniska utredningar, bilaga 1 förkortningar (SGF/BGS Beteckningssystem, version 2001:2) Skikt/lager Tilläggsord Huvudord bl Blockig B berg Bl blockjord Br rösberg dy dyskikt dy dyig cs föroreningar finns som Dy dy cs lokalt förekommande tunnare skikt Cs misstänkt förorenad jord enligt rutinbedömning i föroreningar fält gy gyttjeskikt F fyllning gy gyttjig ( ) tunnare skikt Gy gyttja ( ) något, t ex(s=något Gy/Le kontakt, gyttja överst, lera underst gr sandig grusig gr grusskikt Gr grus le lerskikt J jord le lerig Le lera Mn morän BlMn block- och stenmorän StMn stenmorän GrNn grusmorän SaMn sandmorän SiMn siltmorän mu mullskikt LeMn lermorän (moränler mu mullhaltig Mu mulljord (mylla, matjord) sa sandskikt Sa sand sa sandig si siltskikt Si silt si siltig sk skalskikt Sk skaljord sk med skal Skgr skalgrus st stenskikt Sksa skalsand st stenig su sulfidjordsskikt St stenjord su sulfidjordshaltig Su sulfidjord SuLe sulfidlera SuSi sulfidsilt T Tl Tm Th Vx t torv lågförmultnad torv (tidigare benämnd filttorv) mellantorv högförmultnad torv (tidigare benämnd dytorv) växtdelar (trärester) (efterhuvudord) torrskorpa, Let och Sit = torrskorpa av lera resp silt vx v med växtdelar varvig, t ex vle=varvig lera (beteckningen varvig bör förbehållas glaciala avlagringar) Tilläggsord är placerade före huvudord och så, att den kvantitativt större fraktionen står efter den mindre. Skiktangivelsen står efter huvudordet. Exempel: sisale si = siltig, sandig lera med siltskikt. Mineraljordarterna kan indelas i grupperna fin-, mellan- och grov-, resp f, m, och g, t ex Saf = finsand. SGF/BGS Beteckningssystem Version 2001:2 t vx torvskikt växtdelskikt

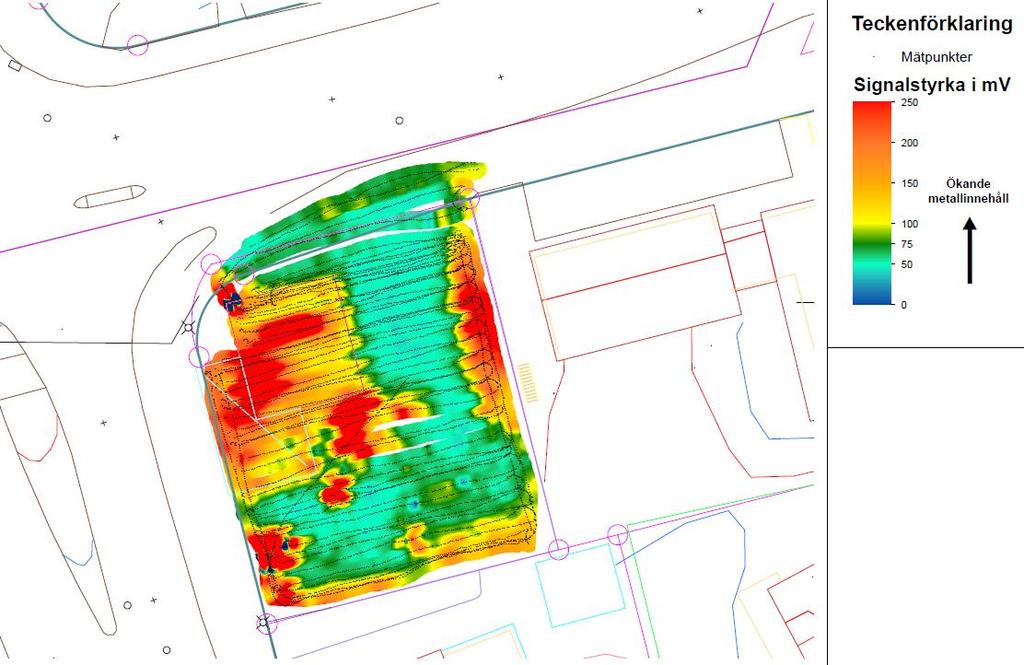

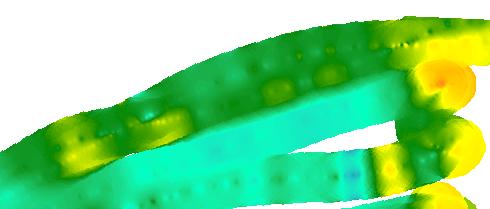

20 EXPORTGATAN 38 C HISINGS BACKA Tel Telefax Konstruerad av M.HJÄRTÉN Granskad av M.NILSSON EKLANDAGATAN KROKSLÄTT 102:9 RESULTAT FRÅN METALLDETEKTORMÄTNING MED EM61-MK2 Datum Skala A3 / 1:250 Rev Ritad konstr Handläggare Granskad / godk Datum Arbetsnummer Meters EKLANDIA m Ökande metallinnehåll Teckenförklaring Mätpunkter Signalstyrka i mv

21 SANDSTRÖM Miljö & Säkerhetskonsult Miljöteknisk markundersökning Bilaga 4 Datum: Projektnr: Analysrapporter Eurofins AB

22 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Sandström Miljö och Säkerhetskonsult AB Mikael Bjurmalm Exportgatan 38 C HISINGS BACKA Analysrapport AR-11-SL EUSELI Í%R%^ÂÂ&KRiÎ Kundnummer: SL Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 1 Under smörjgrop 0-0,5 Provtagningsplats: Provtagare Provtagningsdatum Mikael Bjurmalm Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.3 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < mg/kg Ts 30% LidMiljö.0A Krysen < mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten < mg/kg Ts 30% LidMiljö.0A Benso(pyren < mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A * Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

23 AR-11-SL EUSELI Í%R%^ÂÂ&KRiÎ Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren < mg/kg Ts 30% LidMiljö.0A Antracen < mg/kg Ts 30% LidMiljö.0A Fluoranten < mg/kg Ts 30% LidMiljö.0A Pyren < mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen < mg/kg Ts 30% LidMiljö.0A Summa övriga PAH < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Arsenik As < 2.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 2.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.2 mg/kg Ts 20% SS / ICP-AES Koppar Cu 9.4 mg/kg Ts 30% SS / ICP-AES Krom Cr 3.3 mg/kg Ts 30% SS / ICP-AES Nickel Ni 3.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 8.3 mg/kg Ts 35% SS / ICP-AES Zink Zn 12 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Marcus Nordgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

24 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Sandström Miljö och Säkerhetskonsult AB Mikael Bjurmalm Exportgatan 38 C HISINGS BACKA Analysrapport AR-11-SL EUSELI Í%R%^ÂÂ&KQ`Î Kundnummer: SL Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 2 Tvätthall 0-0,5 Provtagningsplats: Provtagare Provtagningsdatum Mikael Bjurmalm Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 96.4 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < mg/kg Ts 30% LidMiljö.0A Krysen < mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten < mg/kg Ts 30% LidMiljö.0A Benso(pyren < mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A * Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

25 AR-11-SL EUSELI Í%R%^ÂÂ&KQ`Î Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren < mg/kg Ts 30% LidMiljö.0A Antracen < mg/kg Ts 30% LidMiljö.0A Fluoranten < mg/kg Ts 30% LidMiljö.0A Pyren < mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen < mg/kg Ts 30% LidMiljö.0A Summa övriga PAH < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 25 mg/kg Ts 20% SS / ICP-AES Bly Pb 1.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.19 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.7 mg/kg Ts 20% SS / ICP-AES Koppar Cu 9.2 mg/kg Ts 30% SS / ICP-AES Krom Cr 2.8 mg/kg Ts 30% SS / ICP-AES Nickel Ni 2.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 7.9 mg/kg Ts 35% SS / ICP-AES Zink Zn 10.0 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Marcus Nordgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

26 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Sandström Miljö och Säkerhetskonsult AB Marie Cedhagen Exportgatan 38 C HISINGS BACKA Analysrapport AR-11-SL EUSELI Í%R%^ÂÂ&Zi{Î Kundnummer: SL Uppdragsmärkn Krokslätt Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 3 1,5 m Provtagningsplats: Provtagare Provtagningsdatum Marie Cedhagen Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.1 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen mg/kg Ts 30% LidMiljö.0A Krysen mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten mg/kg Ts 30% LidMiljö.0A Benso(pyren mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A * Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

27 AR-11-SL EUSELI Í%R%^ÂÂ&Zi{Î Acenaften < mg/kg Ts 30% LidMiljö.0A Fenantren < mg/kg Ts 30% LidMiljö.0A Antracen < mg/kg Ts 30% LidMiljö.0A Fluoranten mg/kg Ts 30% LidMiljö.0A Pyren mg/kg Ts 30% LidMiljö.0A Benzo(g,h,i)perylen mg/kg Ts 30% LidMiljö.0A Summa övriga PAH < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 0.30 mg/kg Ts LidMiljö.0A Arsenik As 3.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 62 mg/kg Ts 20% SS / ICP-AES Bly Pb 55 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.28 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.9 mg/kg Ts 20% SS / ICP-AES Koppar Cu 21 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.18 mg/kg Ts 20% SS / ICP-AES Nickel Ni 12 mg/kg Ts 30% SS / ICP-AES Vanadin V 30 mg/kg Ts 35% SS / ICP-AES Zink Zn 130 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Emma Wäring, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

28 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Sandström Miljö och Säkerhetskonsult AB Marie Cedhagen Exportgatan 38 C HISINGS BACKA Analysrapport AR-11-SL EUSELI Í%R%^ÂÂ&ZjÈÎ Kundnummer: SL Uppdragsmärkn Krokslätt Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 4 0,3 m Provtagningsplats: Provtagare Provtagningsdatum Marie Cedhagen Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.0 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener 0.84 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen 0.45 mg/kg Ts 25% LidMiljö.0A Krysen 0.42 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 0.59 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.33 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.21 mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH 2.1 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren 0.12 mg/kg Ts 30% LidMiljö.0A * Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

29 AR-11-SL EUSELI Í%R%^ÂÂ&ZjÈÎ Acenaften mg/kg Ts 30% LidMiljö.0A Fenantren 0.77 mg/kg Ts 25% LidMiljö.0A Antracen 0.37 mg/kg Ts 25% LidMiljö.0A Fluoranten 1.0 mg/kg Ts 25% LidMiljö.0A Pyren 0.74 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.18 mg/kg Ts 30% LidMiljö.0A Summa övriga PAH 3.4 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 3.1 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 2.2 mg/kg Ts LidMiljö.0A Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 100 mg/kg Ts 20% SS / ICP-AES Bly Pb 8.1 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.5 mg/kg Ts 20% SS / ICP-AES Koppar Cu 52 mg/kg Ts 30% SS / ICP-AES Krom Cr 5.3 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 4.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 11 mg/kg Ts 35% SS / ICP-AES Zink Zn 43 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Emma Wäring, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

30 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Sandström Miljö och Säkerhetskonsult AB Ann-Sofie Östlund Exportgatan 38 C HISINGS BACKA Analysrapport AR-12-SL EUSELI Í%R%^ÂÂ(EkZÎ Kundnummer: SL Uppdragsmärkn , Krokslätt Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: BH2 (0,5-1) Provtagningsplats: Provtagare Provtagningsdatum Ann-Sofie Östlund Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.3 % 5% SS EN Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < mg/kg Ts 30% LidMiljö.0A Krysen < mg/kg Ts 30% LidMiljö.0A Benso(b,k)fluoranten < mg/kg Ts 30% LidMiljö.0A Benso(pyren < mg/kg Ts 30% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 30% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 30% LidMiljö.0A Summa cancerogena PAH < 0.30 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 30% LidMiljö.0A Acenaftylen < mg/kg Ts 30% LidMiljö.0A Fluoren < mg/kg Ts 30% LidMiljö.0A * Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2
