2 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Sammanfattning Sandström Miljö & Säkerhetskonsult AB har på uppdrag av Fastighetskontoret i Göteborg genomfört en översiktlig miljöteknisk markundersökning vid Gårdsten i Göteborgs kommun. Fastighetskontoret håller på att ta fram en detaljplan för bostäder och odlingslotter mm och inför en förändrad markanvändning behöver föroreningssituationen i området utredas. Vid sökning i kommunens bygglovsarkiv framkom att år 1974 gjordes en ansökan om att anlägga en bollplan. Ingen miljöfarlig verksamhet har kunnat påvisas. Undersökningsområdet består av två grusade planer. Området är utfyllt i omgångar med fyllnadsmassor av okänt ursprung. I flera provgropar noterades sprängsten. Totalt genomfördes provtagning i tio provgropar och minst ett prov från varje provgrop lämnades till ackrediterat laboratorium (ALS) för analys med avseende på petroleumämnen, PAH, PCB och metaller. I en provgrop installerades ett grundvattenrör. Vidare togs ett schaktvattenprov i en provgrop. Vid utvärdering av analysresultaten för jord har Naturvårdsverkets generella riktvärden för förorenade områden använts. Den kommande markanvändningen med bostäder och odlingslotter bedöms vara känslig markanvändning (KM). PAH har påvisats i fyra av tio provgropar och halten överskrider riktvärdet för KM i två provgropar. I en provgrop överskrider halten även riktvärdet för mindre känslig markanvändning (MKM). I övrigt har inga parametrar påvisats i halter överskridande Naturvårdsverkets generella riktvärden. Grundvattenprovet och schaktvattenprovet analyserades med avseende på alifater, aromater, BTEX och PAH. Grundvattenprovet analyserades även med avseende på metaller. Av petroleumämnena påvisades tyngre alifater och PAH, men halterna underskrider jämförvärdena. Vid jämförelse med Naturvårdsverkets indelning av tillstånd för förorenat grundvatten bedöms metallhalterna vara mindre allvarliga. Föroreningar i halt överskridande riktvärdet för KM och för MKM har påvisats i den södra delen av utredningsområdet och de påvisade föroreningarna kan innebära en risk för människors hälsa vid förändrad markanvändning. 2

3 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Sammanfattning Inledning och syfte Generell områdesbeskrivning Geologiska och hydrogeologiska förhållanden Historik Fältarbete Inledning Provtagningsplan Jordprovtagning Schaktvattenprovtagning Grundvattenprovtagning Riktvärden Jord Vatten Aktuella riktvärden på undersökningsplatsen Resultat Fältundersökning Jord Vatten Bedömning Referenser...11 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Situationsplan med lokalisering av provtagningspunkter Provtagningsprotokoll Foton Analysresultat jord Analysrapporter jord Analysrapporter vatten 3

4 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Inledning och syfte Sandström Miljö & Säkerhetskonsult AB (Sandström) har på uppdrag av Fastighetskontoret i Göteborg genomfört en översiktlig miljöteknisk markundersökning av Gårdsten 16:1 m fl. i Göteborgs kommun. Fastighetskontoret håller på att ta fram en detaljplan för bostäder och odlingslotter mm i området och i samband med det ska föroreningssituationen i marken utredas. Syfte med den översiktliga miljötekniska markundersökningen var att: Identifiera potentiella föroreningskällor inom undersökningsområdet. Identifiera potentiellt förorenade områden. Bedöma om en eventuell förorening utgör en risk för människors hälsa eller för miljön. 2 Generell områdesbeskrivning Det aktuella undersökningsområdet ligger i stadsdelen Gårdsten i Göteborgs kommun, se figur 1 och 2. Figur 1. Karta från som visar lokaliseringen. 4

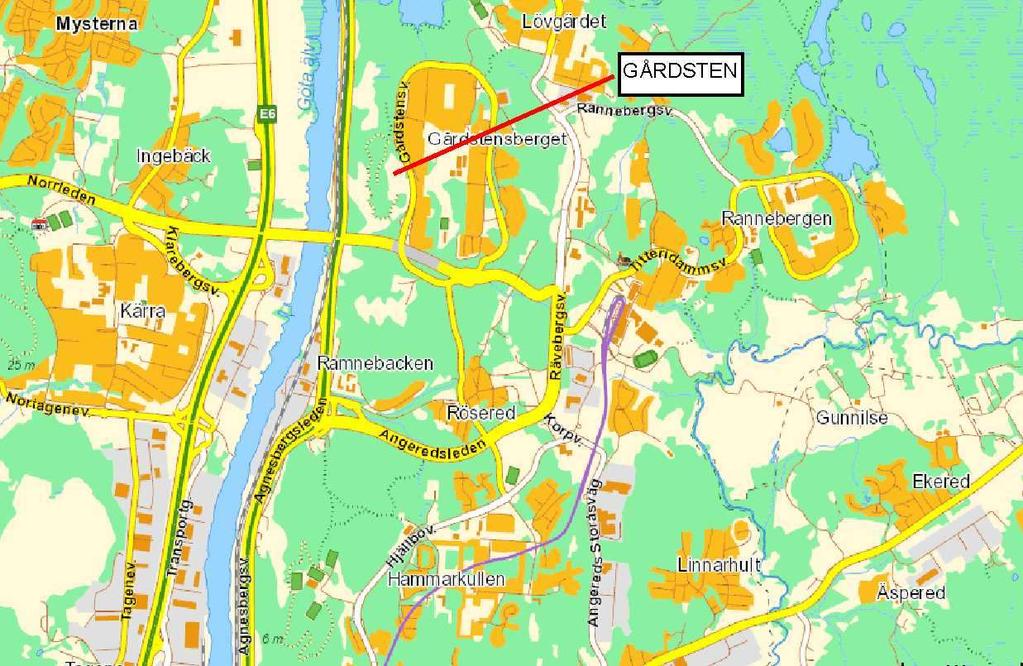

5 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Figur 2. Karta från Utredningsområdet är inringat med rött. Utredningsområdet består av två grusade planer. I närområdet finns bostäder och skog. 2.1 Geologiska och hydrogeologiska förhållanden Stadsbyggnadskontoret har gjort ett geotekniskt utlåtande för området (Göteborgs Stad 2013). Enligt utredningen består området av en torvmosse som har fyllts ut successivt. Utfyllnaden påbörjades runt och pågick under några år. Mäktigheten är cirka en meter i kanterna och mellan tre och fem meter i mittenpartiet. Fyllnadsmaterialet består av en blandning av sprängsten och lera. Fyllnadsmaterialet är täckt med lera och grus. Grundvattennivån ligger mellan en och två meter under markytan. 2.2 Historik Vid sökning i kommunens bygglovsarkiv framkom att år 1974 gjordes en ansökan om att anlägga en bollplan. Vidare finns det handlingar om byggande och tillbyggnad av klubbhus under årens lopp. Det finns ingen information om de aktuella delarna av fastigheterna i länsstyrelsens databas över potentiellt förorenade områden. 3 Fältarbete 3.1 Inledning Fältarbetena genomfördes den 8 maj 2014 av Stenungsunds industri- och fastighetsservice AB och Jenny Reinholdsson från Sandström. 5

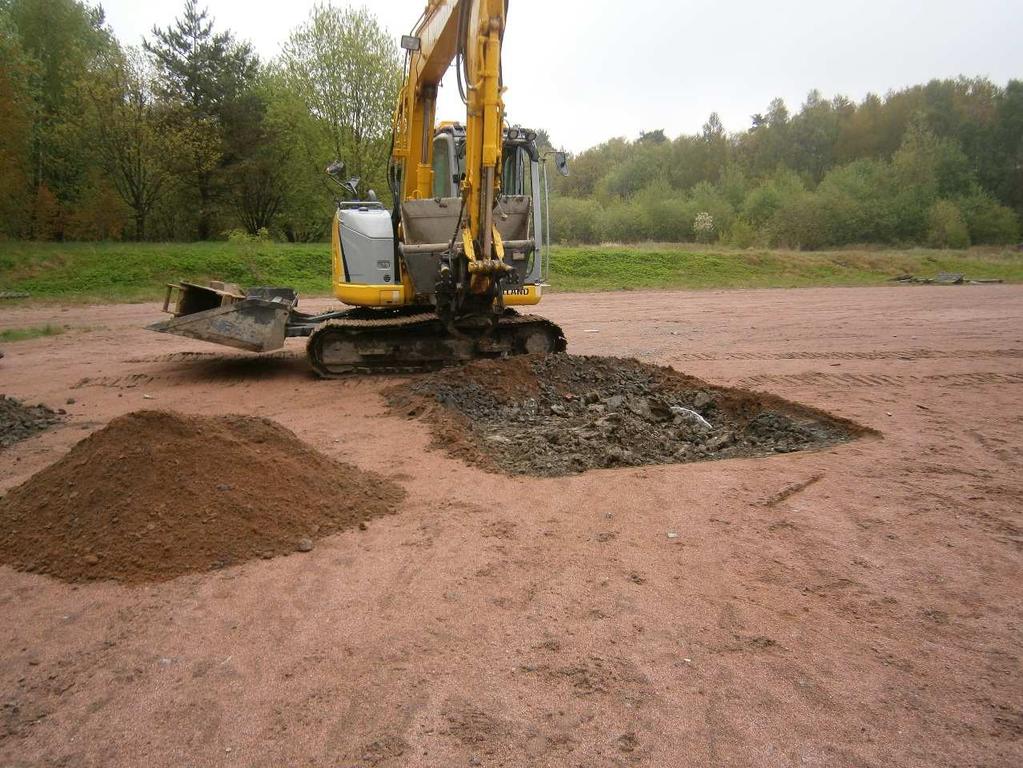

6 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Samtliga provtagningsarbeten utfördes i enlighet med de rekommendationer och riktlinjer som SGF har utarbetat (SGF 2004). Samtliga inmätningsarbeten utfördes med GPS med centimeternoggrannhet. 3.2 Provtagningsplan Utifrån historiken för området upprättades en provtagningsplan. Provtagningsplanen kommunicerades med fastighetskontoret innan fältarbetena inleddes. Provgroparna placerades spritt över hela ytan. Grundvattenrör planerades att installeras i två provgropar (PG A och PG G), men på grund av förhållandena i fält installerades endast ett rör i PG A. Ett schaktvattenprov togs i PG D. Strategin var att gräva ner till två meters djup alternativt ner till sprängstenen, med undantag för de två gropar där grundvattenrör avsågs att installeras. Där skulle djupare schakt göras. 3.3 Jordprovtagning Jordprovtagning utfördes i tio provgropar och sammanlagt insamlades 28 jordprov. Provgropsgrävningen utfördes med grävmaskin och lokaliseringen redovisas i bilaga 1. Jordprov togs generellt för varje halvmeter. Fältintrycken noterades fortlöpande i ett provtagningsprotokoll, se bilaga 2. Foton från respektive provgrop redovisas i bilaga 3. Samtliga jordprov analyserades med PID-instrument i fält innan urval av prov för laboratorieanalys gjordes. Jordproverna förpackades i diffusionstäta plastpåsar och förvarades kallt och mörkt i fält och under transporter. Utvalda jordprov lämnades till ackrediterat laboratorium (ALS) för analys med avseende på alifater, aromater, BTEX, PAH, PCB och metaller. 3.4 Schaktvattenprovtagning I PG D påträffades schaktvatten i samband med provgropsgrävningen. Ett prov togs och lämnades till ackrediterat laboratorium (ALS) för analys med avseende på alifater, aromater, BTEX, och PAH. 3.5 Grundvattenprovtagning Ett grundvattenrör installerades i PG A den 8 maj. Grundvattenröret installerades så att filtrets spets hamnade 3,5 meter under markytan. Filterlängden var 2 meter. Röret renspumpades vid installationen. Provtagning av grundvatten genomfördes den 20 maj 2014 och föregicks av att vattnet i grundvattenröret omsattes. Grundvattenproverna förpackades i för ändamålet lämpliga kärl enligt laboratoriets anvisningar och förvarades kallt och mörkt i fält och under transporter. 6

7 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Vattenprovet lämnades till ackrediterat laboratorium (ALS) för analys med avseende på alifater, aromater, BTEX, PAH och metaller. 4 Riktvärden 4.1 Jord Naturvårdsverket har utarbetat generella riktvärden för bedömning av förorenad mark (Naturvårdsverket 2009a). De generella riktvärdena har utarbetats för två olika typer av markanvändning, där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två markanvändningarna är känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För markanvändningarna beaktas olika exponeringsvägar för människa, nämligen intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar samt dricksvatten som har tagits ur grundvattnet. För miljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. Avfall Sverige har tagit fram uppdaterade bedömningsgrunder för förorenade massor (Avfall Sverige 2007). I rapporten redogörs för rekommenderade haltgränser för farligt avfall. 4.2 Vatten Riktvärden för petroleumämnen i grundvatten har tagits fram av Svenska Petroleum och Biodrivmedel Institutet (SPBI 2011). Riktvärdena är framtagna för fem olika exponeringsvägar för föroreningar i grundvattnet; dricksvatten, ångor i byggnader, bevattning samt miljörisker i ytvatten och våtmarker. Sveriges geologiska undersökning, SGU, har tagit fram bedömningsgrunder för grundvatten (SGU 2013). Syftet med bedömningsgrunderna är främst att bedöma grundvattnets användbarhet som dricksvatten. Bedömningsgrunderna baseras bland annat på bakgrundsvärden, Livsmedelsverkets gränsvärden för dricksvatten och Socialstyrelsens riktvärden för dricksvatten. 7

8 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: I Naturvårdsverkets rapport om metodik för inventering av förorenade områden finns riktvärden för tillståndsindelning av förorenat grundvatten (Naturvårdsverket 1999). Som grund när riktvärdena togs fram användes hälsobaserade gränsvärden för dricksvatten. Metallhalterna delas in i kategorierna mindre allvarligt, måttligt allvarligt, allvarligt och mycket allvarligt. Gränsvärdet för dricksvatten går mellan mindre allvarligt och måttligt allvarligt. 4.3 Aktuella riktvärden på undersökningsplatsen Anledningen till att undersökningen genomfördes är att en ny detaljplan för området ska tas fram. Detaljplanen gäller bostäder och odlingslotter och därför bedöms markanvändningen inom undersökningsområdet i denna översiktliga undersökning klassas som KM. Då delar av undersökningsområdet i framtiden troligtvis kommer att schaktas ur för byggnation, kommer jordmassor att transporteras från undersökningsområdet. Erhållna analyssvar jämförs därför även med riktvärden för MKM och haltgränserna för farligt avfall, då dessa riktvärden vanligen används vid klassning av uppschaktade massor. Vad gäller vatten jämförs resultaten för metallhalter i vatten både med riktvärden för förorenat grundvatten och med bedömningsgrunderna för grundvatten. Eftersom analys har gjorts med avseende på petroleumämnen jämförs resultaten även med SPBIs riktvärden för grundvatten. Aktuell exponeringsväg för ytligt grundvattnet bedöms vara ångor i byggnader. 5 Resultat 5.1 Fältundersökning Fyllnadsmassorna i området består av en blandning av sand, lera och grus. I de flesta av provgroparna påträffades även sprängsten cirka en halvmeter under markytan. Samtliga jordprov mättes med PID-instrument för kontroll av flyktiga organiska föreningar. Mätningen skedde i plastpåse utomhus. Inga flyktiga kolväten kunde påvisas. 5.2 Jord I bilaga 4 redovisas samtliga resultat från laboratorieanalyserna av jordprov tillsammans med Naturvårdsverkets generella riktvärden för KM och MKM. Vidare redovisas även Avfall Sveriges rekommenderade haltgränser för farligt avfall. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 5. PAH har påvisats i fyra av tio provgropar. Halten överskrider riktvärdet för MKM i PG H (0,4-0,8 m) och riktvärdet för KM i PG J (0,1-0,8 m). 8

9 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Vatten I tabell 1 anges analysresultaten för grundvatten tillsammans med SPBIs riktvärden. Analysrapporter med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 6. I schaktvattnet påvisades tyngre alifater och PAH. I grundvattnet påvisades PAH. Samtliga halter underskrider jämförvärdena. Tabell 1. Analysresultat av grundvattenprov tillsammans med SPBIs riktvärden. Halterna anges i mg/l. I tabellen anges även vilken utspädning som har antagits i beräkningarna. Förångning beaktas ej för alifater >C 12. De exponeringsvägar som är relevanta för området är markerade med grått. Halter som överstiger ovan angivna exponeringsvägar är markerade med gult. Detekterade parametrar är skrivna med fetstil. Dricksvatten Ångor i byggnader Bevattning Miljörisker Ytvatten Våtmarker Utspädningsfaktor 1 1/ /100 1/10 Alifater PG A Grundvatten Grundvattenprovet (PG A) analyserades även med avseende på metaller, se tabell 2 och 3 nedan. Vid jämförelse med riktvärdena som SGU har tagit fram för bedömning av grundvatten som dricksvatten är halterna låga eller mycket låga. PG D Schaktvatten >C5-C8 0,1 3 1,5 0,3 1,5 <0,01 <0,01 >C8-C10 0,1 0,1 1,5 0,15 1 <0,01 <0,01 >C10-C12 0,1 0,025 1,2 0,3 1 <0,01 <0,01 >C12-C16 0, <0,01 <0,01 >C16-C35 0, <0,01 0,02 Aromater >C8-C10 0,07 0,8 1 0,5 0,15 <0,0003 <0,0003 >C10-C16 0, ,1 0,12 0,015 <0, <0, >C16-C35 <0,001 <0,001 Bensen 0,0005 0,05 0,4 0,5 1 <0,0002 <0,0002 Toulen 0,04 7 0,6 0,5 2 <0,0002 <0,0002 Etylbensen 0,03 6 0,4 0,5 0,7 <0,0002 <0,0002 Xylen 0, ,5 1 <0,0002 <0,0002 PAH L 0,01 2 0,08 0,12 0,04 0, <0, PAH M 0,002 0,01 0,01 0,005 0,015 <0, , PAH H 0, ,3 0,006 0,0005 0,003 <0, ,

10 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Tabell 2. Metaller i grundvatten tillsammans med SGUs bedömningsgrunder för grundvatten. Halter överskridande en av tillståndsklasserna markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. Ämne Enhet Mycket Låg halt Måttlig Hög Mycket låg halt halt halt hög halt PG A Arsenik µg/l < ,575 Kadmium µg/l <0,1 0,1-0,5 0, ,0187 Kobolt µg/l ,416 Krom µg/l <0,5 0, ,732 Koppar mg/l <0,02 0,02-0,2 0, ,00727 Nickel µg/l <0,5 0, ,968 Bly µg/l <0,5 0, ,38 Zink mg/l <0,005 0,005-0,01 0,01-0,1 0, ,00269 Vanadin µg/l ,21 Vid jämförelse med riktvärden för förorenat grundvatten hamnar halterna inom spannet för mindre allvarligt. Tabell 3. Metaller i grundvatten tillsammans med Naturvårdsverkets indelning av tillstånd för förorenat grundvatten. Halterna anges i µg/l. Halter överskridande en av tillståndsklasserna markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. Ämne Mindre Måttligt Mycket PG A Allvarligt allvarligt allvarligt allvarligt Arsenik < >500 0,575 Kadmium < >50 0,0187 Kobolt ,416 Krom < >500 0,732 Koppar < > ,27 Nickel < >500 0,968 Bly < >100 1,38 Zink ,69 Vanadin ,21 6 Bedömning Föroreningar i halt överskridande riktvärdet för KM och för MKM har påvisats i utredningsområdet. För PAH-M är inandning av ånga styrande för riktvärdet, medan det för PAH-H är intag av växter (Naturvårdsverket 2009b). Det innebär att påvisade föroreningar kan innebära en risk för människors hälsa vid förändrad markanvändning. Upprättad av: Granskad av: Godkänd av: Jenny Reinholdsson Caroline Pedersen Markus Nilsson 10

11 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Datum: Projektnr: Referenser Avfall Sverige Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01. Göteborgs Stad Detaljplan för bostäder och odlingslotter väster om Gårdstensvägen inom stadsdelen Gårdsten i Göteborg. Geotekniskt och bergtekniskt utlåtande Naturvårdsverket 2009a. Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket. SNV rapport Naturvårdsverket 2009b. Beräkningsmodell för riktvärden för förorenad mark, version 1. Naturvårdsverket Bedömningsgrunder för miljökvalitet - Metodik för inventering av förorenade områden, Naturvårdsverket, SNV rapport 4918 SGF Fälthandbok miljötekniska markundersökningar. SGF-rapport 1:2004. SGU 2013b. Bedömningsgrunder för grundvatten. SGU-rapport 2013:01, februari SPBI SPI rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleum och Biodrivmedel Institutet. 11

12

13 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markprovtagning Bilaga 2 Datum: Projektnr: Provtagningsprotokoll Datum: 8 maj 2014 Väderlek: Regn Temperatur: 10 grader C Provtagare: Jenny Reinholdsson Beteckning m.u.my Geoteknisk benämning Prov PID Lab. Avser Markyta Anmärkning m.u.my (ppm) analys A Grus 0-0,5 grsa le 0-0,5 <5 x 0,5-3 sprängsten, grsa le 0,5-1 <5 1-1,5 <5 1,5-2 <5 2-3 <5 Vatten ca 3,3 mumy B Grus 0-0,45 makadam, Sa 0-0,45 <5 Markduk 0,45-0,8 Le sa 0,45-0,8 <5 x Tegelbitar 0,8-1 sprängsten C Grus 0-0,2 grsa 0-0,2 <5 x 0,2-03 Makadam 0,3-2 stgrsa 0,3-1 <5 x Tegelbitar 1,0-2,0 <5 D Grus 0-0,6 stgrsa 0-0,6 <5 x 0,6-0,7 grsa 0,6-0,7 <5 0,7-1,1 Makadam Vatten vid ca 1,1 mumy E Grus 0-0,6 stgrsa 0-0,6 <5 0,6-2 sprängsten. grsa le 0,6-1 <5 x 1,0-2,0 <5 F Grus 0-0,5 stgrsa 0-0,5 <5 x 0,5-2 sprängsten, grsa 0,5-1 <5 x 1,0-2,0 <5 G Grus 0-0,5 makadam, sa, le 0-0,5 <5 0,5-1,2 sprängsten, grsale 0,5-1,2 <5 x H Grus 0-0,4 makadam, sa 0,4-0,8 stgrsa 0,4-0,8 <5 x 0,8-1,1 sprängsten, stgrsa 0,8-1,1 <5 I Grus 0-0,2 sa, makadam Markduk 0,2-0,3 Le 0,2-0,3 <5 x 0,3-1 sprängsten, grsa 0,3-1 <5 J Grus 0-0,1 Makadam 0,1-0,8 stgrsa 0,1-0,8 <5 x Tegelbitar 0,8-1,6 stgrsa le 0,8-1,6 <5 Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM Underskrider riktvärdet för KM

14 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 2 Datum: Projektnr: Teckenförklaring SGF/BGS Beteckningssystem för geotekniska utredningar, bilaga 1 förkortningar (SGF/BGS Beteckningssystem, version 2001:2) Huvudord B berg Bl blockjord Br rösberg Tilläggsord bl Blockig Skikt/lager Dy Cs F Gy Gy/Le Gr J Le Mn BlMn StMn GrNn SaMn SiMn LeMn Mu Sa Si Sk Skgr Sksa St Su SuLe SuSi T Tl Tm Th Vx dy misstänkt förorenad jord enligt rutinbedömning i fält fyllning gyttja kontakt, gyttja överst, lera underst grus jord lera morän block- och stenmorän stenmorän grusmorän sandmorän siltmorän lermorän (moränlera) mulljord (mylla, matjord) sand silt skaljord skalgrus skalsand stenjord sulfidjord sulfidlera sulfidsilt torv lågförmultnad torv (tidigare benämnd filttorv) mellantorv högförmultnad torv (tidigare benämnd dytorv) växtdelar (trärester) dy cs dyig lokalt förekommande föroreningar gy gyttjig ( ) något, t ex(sa)=något sandig gr grusig le mu sa si sk st su lerig mullhaltig sandig siltig med skal stenig sulfidjordshaltig dy cs dyskikt föroreningar finns som tunnare skikt gy gyttjeskikt ( ) tunnare skikt gr le mu sa si sk st su grusskikt lerskikt mullskikt sandskikt siltskikt skalskikt stenskikt sulfidjordsskikt t (efterhuvudord) torrskorpa, Let och Sit = torrskorpa av lera resp silt vx v med växtdelar varvig, t ex vle=varvig lera (beteckningen varvig bör förbehållas glaciala avlagringar) Tilläggsord är placerade före huvudord och så, att den kvantitativt större fraktionen står efter den mindre. Skiktangivelsen står efter huvudordet. Exempel: sisale si = siltig, sandig lera med siltskikt. Mineraljordarterna kan indelas i grupperna fin-, mellan- och grov-, resp f, m, och g, t ex Saf = finsand. t vx torvskikt växtdelskikt SGF/BGS Beteckningssystem Version 2001:2

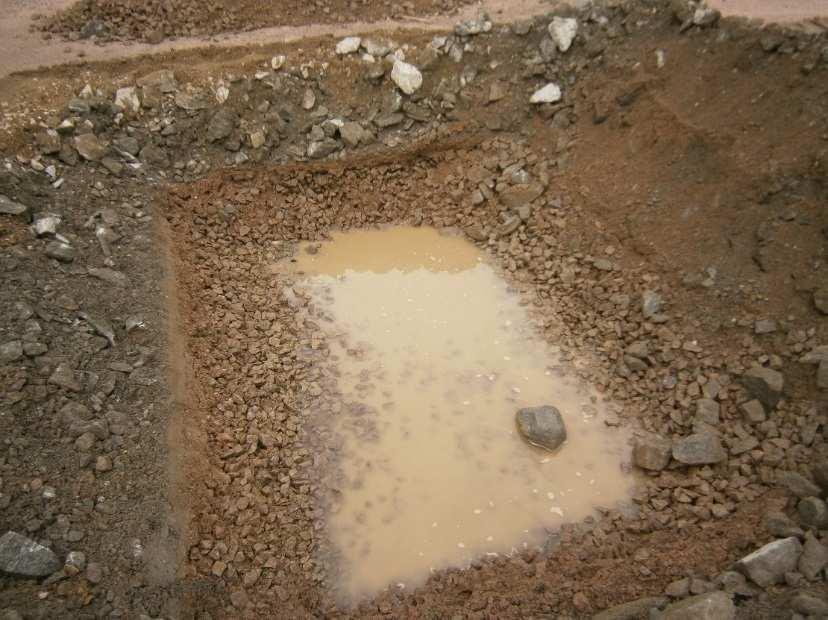

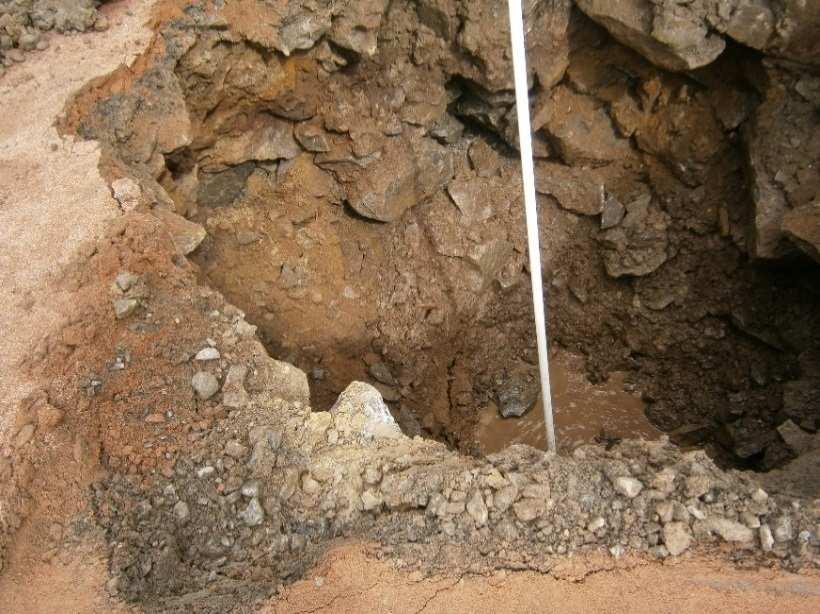

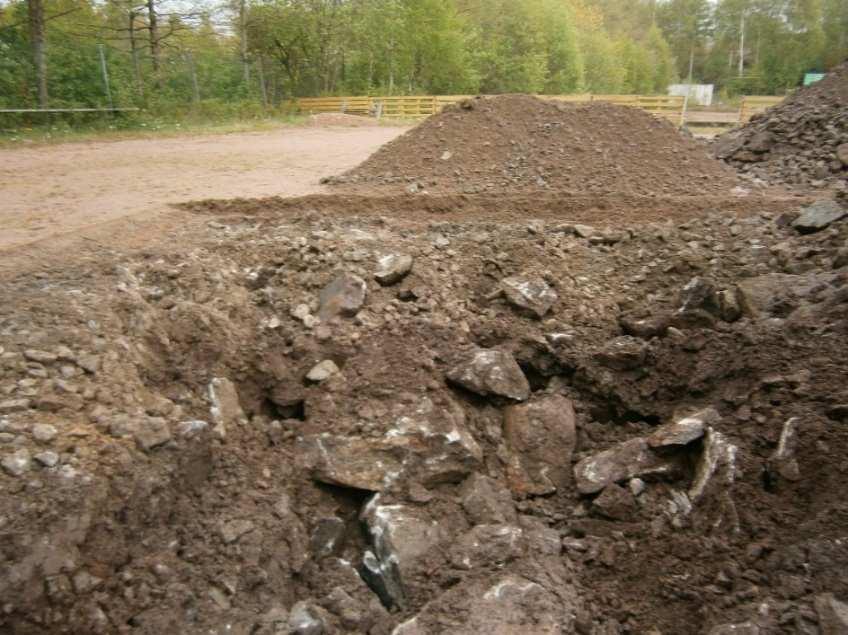

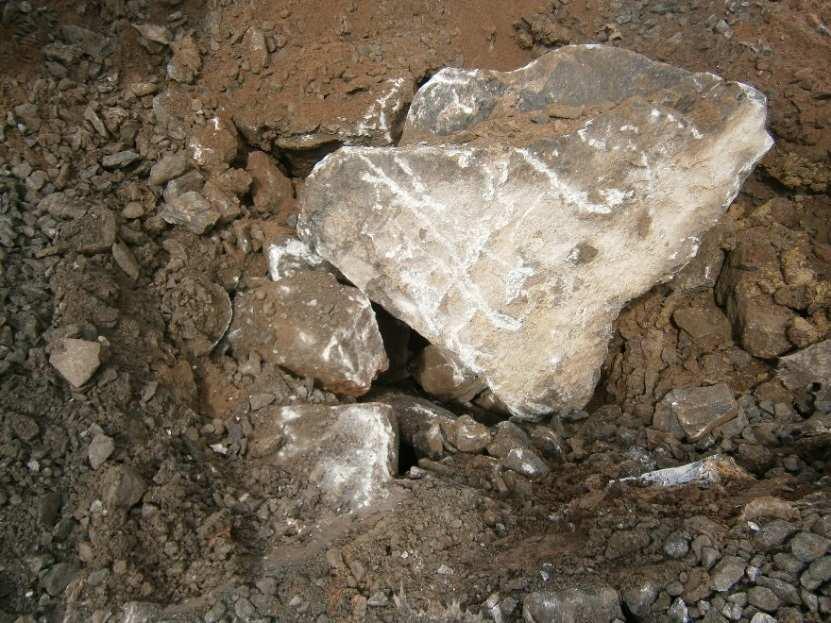

15 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 3 Datum: Projektnr: Provgrop A Provgrop B Provgrop C

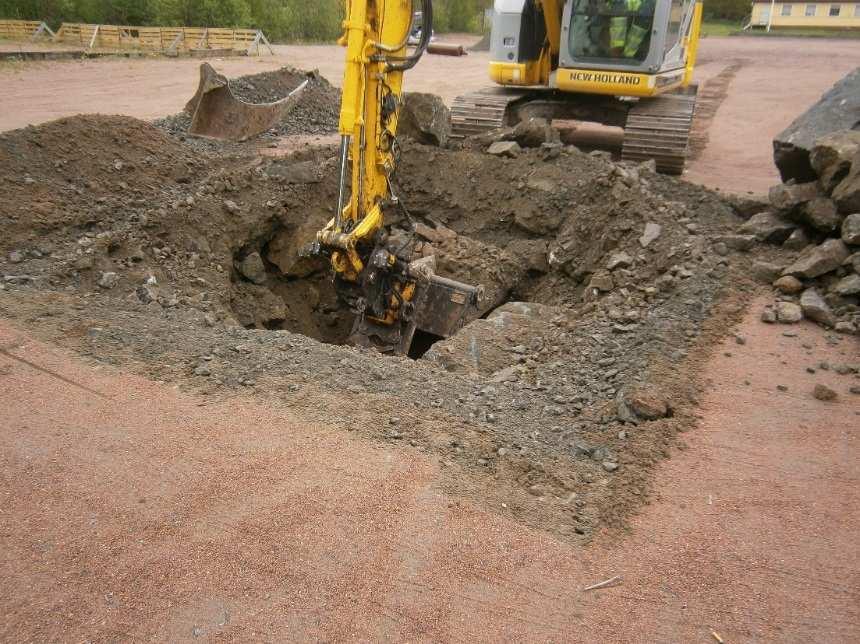

16 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 3 Datum: Projektnr: Provgrop D Provgrop E Provgrop F

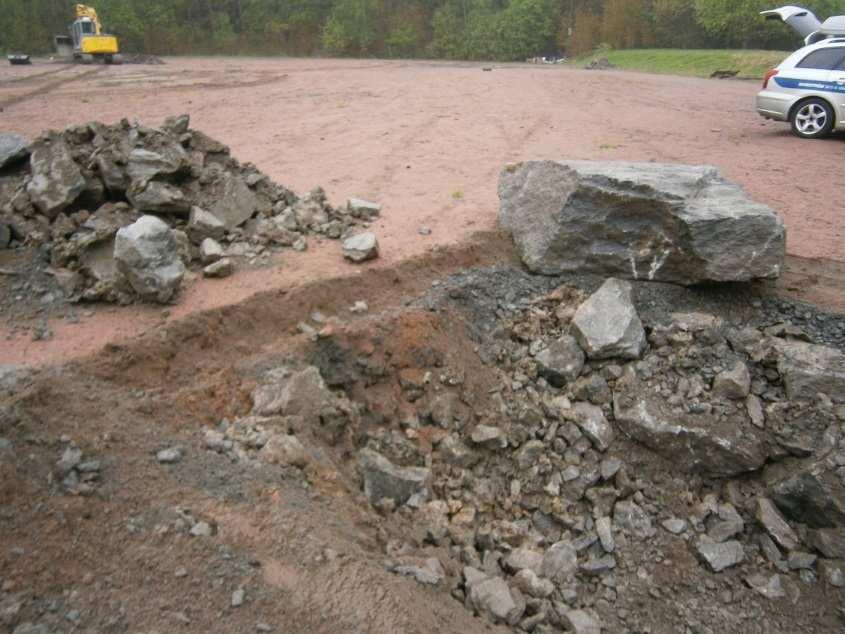

17 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 3 Datum: Projektnr: Provgrop G Provgrop H Provgrop I

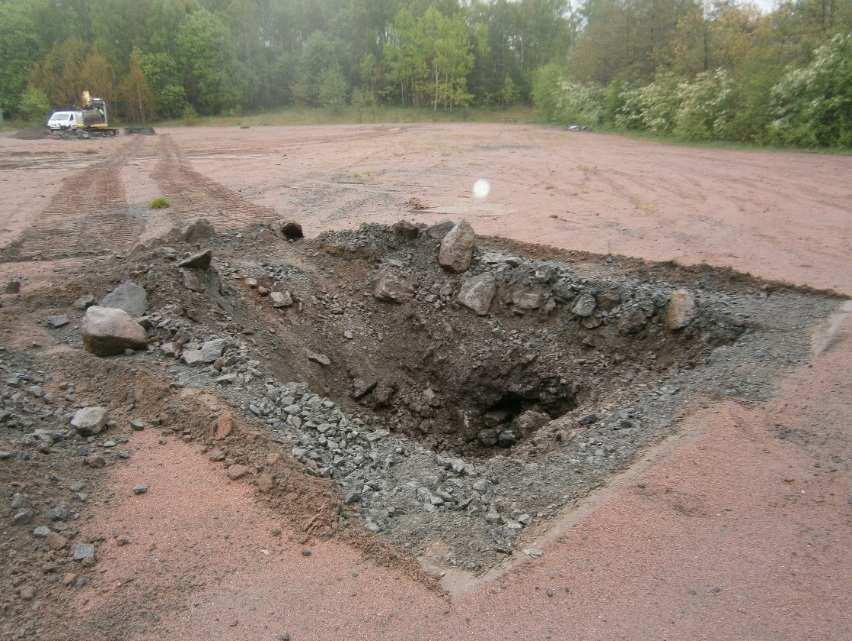

18 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 3 Datum: Projektnr: Provgrop J

19 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 4 Datum: Projektnr: Analysresultat av jordprover. Halten redovisas i mg/kg TS om inte annat anges. Halt som överstiger ett riktvärde markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. BETECKNING FA MKM KM RV RV A B C D E F G H I J Djup (m): 0-0,5 0,45-0,8 0-0,2 0, ,6 0, ,5 0,5-1 0,5-1,2 0,4-0,8 0,2-0,3 0,1-0,8 Alifater > C5-C8 1, <10 <10 >C8-C <10 <10 >C10-C <20 < >C12-C <20 <20 Summa >C5-C <30 <30 >C16-C <20 <20 Aromater Bensen 1,2 0,04 0,012 <0.01 <0.01 Toluen 1, <0.05 <0.05 Etylbensen 1, <0.05 <0.05 Xylen 1, <0.05 <0.05 >C8-C <1 <1 >C10-C <1 <1 >C16-C <1 <1 PAH, cancerogena 100 <0.2 0,77 <0.3 0,18 <0.2 <0.2 <0.3 <0.2 <0.2 9,5 <0.2 1,4 PAH, övriga 1000 <0.5 0,68 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 10,0 <0.5 1,5 Summa PAH-L 15 3 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 0,88 <0.15 <0.15 Summa PAH-M 20 3 <0.25 0,57 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 8,2 <0.25 1,3 Summa PAH-H 10 1 <0.25 0,88 <0.3 0,18 <0.25 <0.25 <0.3 <0.25 < ,0 <0.25 1,7 Metaller Arsenik ,4 1,1 <0.5 0,6 <0.5 0,59 0,61 <0.5 1,77 <0.5 3,5 0,91 Barium ,5 46,7 39,3 78,1 39,7 77,8 52,0 37,1 72,2 55,3 85,9 81,1 Kadmium ,5 0,13 <0.1 0,2 <0.1 <0.1 0,2 <0.1 <0.1 <0.1 0,2 0,1 <0.1 Kobolt ,18 7,03 1,57 6,61 5,27 6,69 5,36 4,31 6,74 3,85 10,2 7,03 Krom, total ,1 2,65 11,0 9,5 12,9 8,6 7,28 14,7 4,75 23,5 12,5 Koppar ,6 13,4 4,89 22,8 23,0 27,0 10,7 12,5 28,9 9,55 19,00 26,70 Kvicksilver ,5 0,25 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.3 <0.2 <0.2 <0.2 Nickel ,8 16,2 2,22 7,97 7,46 11,8 6,77 5, ,88 20,4 10,2 Bly ,6 9,01 19,1 6,64 7,76 8,45 6,88 5,95 10,7 17,5 13,7 11,4 Vanadin ,4 19,6 5,67 27,9 22,6 27,8 19,8 15,0 32,0 14,2 31,3 30,4 Zink ,5 48,2 131,0 35,2 70,2 42,1 34,1 22,4 41,3 91,2 56,2 44,5 Övrigt PCB <0.007 <0.007 <0.007 <0.007 Torrsubstans Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM 1 Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas.

20 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 5 Datum: Projektnr: Analysrapporter jordprov

21 Sida 1 (16) T DKZT8CU5 Registrerad :29 Sandström Miljö & Säkerhetskonsult Utfärdad Jenny Reinholdsson Exportgatan 38C Hisings Backa Projekt Bestnr Analys av fast prov Er beteckning A(0-0,5) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 86.2 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.05 mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

22 Sida 2 (16) T DKZT8CU5 Er beteckning B(0,45-0,8) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 81.7 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten 0.29 mg/kg TS 3 D LISO pyren 0.28 mg/kg TS 3 D LISO bens(a)antracen 0.14 mg/kg TS 3 D LISO krysen 0.14 mg/kg TS 3 D LISO bens(b)fluoranten 0.19 mg/kg TS 3 D LISO bens(k)fluoranten mg/kg TS 3 D LISO bens(a)pyren 0.13 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen 0.11 mg/kg TS 3 D LISO indeno(123cd)pyren 0.10 mg/kg TS 3 D LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 0.77 mg/kg TS 3 N LISO PAH, summa övriga* 0.68 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 0.57 mg/kg TS 3 N LISO PAH, summa H* 0.88 mg/kg TS 3 N LISO PCB 28 <0.002 mg/kg TS 4 D STGR PCB 52 <0.002 mg/kg TS 4 D STGR PCB 101 <0.002 mg/kg TS 4 D STGR PCB 118 <0.002 mg/kg TS 4 D STGR PCB 153 <0.002 mg/kg TS 4 D STGR PCB 138 <0.002 mg/kg TS 4 D STGR PCB 180 <0.002 mg/kg TS 4 D STGR PCB, summa 7* <0.007 mg/kg TS 4 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

23 Sida 3 (16) T DKZT8CU5 Er beteckning C(0-0,2) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As <0.5 mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 91.6 % 2 O EMPA alifater >C5-C8 <10 mg/kg TS 5 D JEBE alifater >C8-C10 <10 mg/kg TS 5 D STGR alifater >C10-C12 <20 mg/kg TS 5 D STGR alifater >C12-C16 <20 mg/kg TS 5 D STGR alifater >C5-C16* <30 mg/kg TS 5 N STGR alifater >C16-C35 <20 mg/kg TS 5 D STGR aromater >C8-C10 <1 mg/kg TS 5 D STGR aromater >C10-C16 <1 mg/kg TS 5 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 5 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 5 D STGR aromater >C16-C35 <1 mg/kg TS 5 D STGR bensen <0.01 mg/kg TS 5 D JEBE toluen <0.05 mg/kg TS 5 D JEBE etylbensen <0.05 mg/kg TS 5 D JEBE m,p-xylen <0.05 mg/kg TS 5 D JEBE o-xylen <0.05 mg/kg TS 5 D JEBE xylener, summa* <0.05 mg/kg TS 5 N JEBE TEX, summa* <0.1 mg/kg TS 5 N JEBE naftalen <0.1 mg/kg TS 5 D STGR acenaftylen <0.1 mg/kg TS 5 D STGR acenaften <0.1 mg/kg TS 5 D STGR fluoren <0.1 mg/kg TS 5 D STGR fenantren <0.1 mg/kg TS 5 D STGR antracen <0.1 mg/kg TS 5 D STGR fluoranten <0.1 mg/kg TS 5 D STGR pyren <0.1 mg/kg TS 5 D STGR bens(a)antracen <0.08 mg/kg TS 5 D STGR krysen <0.08 mg/kg TS 5 D STGR bens(b)fluoranten <0.08 mg/kg TS 5 D STGR bens(k)fluoranten <0.08 mg/kg TS 5 D STGR bens(a)pyren <0.08 mg/kg TS 5 D STGR dibens(ah)antracen <0.08 mg/kg TS 5 D STGR benso(ghi)perylen <0.08 mg/kg TS 5 D STGR indeno(123cd)pyren <0.08 mg/kg TS 5 D STGR PAH, summa 16 <1.3 mg/kg TS 5 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 5 N STGR PAH, summa övriga* <0.5 mg/kg TS 5 N STGR PAH, summa L* <0.15 mg/kg TS 5 N STGR PAH, summa M* <0.25 mg/kg TS 5 N STGR Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

24 Sida 4 (16) T DKZT8CU5 Er beteckning C(0-0,2) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 5 N STGR PCB 28 <0.002 mg/kg TS 4 D STGR PCB 52 <0.002 mg/kg TS 4 D STGR PCB 101 <0.002 mg/kg TS 4 D STGR PCB 118 <0.002 mg/kg TS 4 D STGR PCB 153 <0.002 mg/kg TS 4 D STGR PCB 138 <0.002 mg/kg TS 4 D STGR PCB 180 <0.002 mg/kg TS 4 D STGR PCB, summa 7* <0.007 mg/kg TS 4 N STGR Er beteckning C(0,3-1) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 88.9 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* 0.18 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* 0.18 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

25 Sida 5 (16) T DKZT8CU5 Er beteckning D(0-0,6) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As <0.5 mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 92.0 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.05 mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

26 Sida 6 (16) T DKZT8CU5 Er beteckning E(0,6-1) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 88.1 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.05 mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

27 Sida 7 (16) T DKZT8CU5 Er beteckning F(0,5-1) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As <0.5 mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 93.6 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.05 mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

28 Sida 8 (16) T DKZT8CU5 Er beteckning G(0,5-1,2) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.3 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 74.9 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.05 mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

29 Sida 9 (16) T DKZT8CU5 Er beteckning H(0,4-0,8) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As <0.5 mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 91.4 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen 0.88 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren 0.16 mg/kg TS 3 D LISO fenantren 1.2 mg/kg TS 3 D LISO antracen 1.4 mg/kg TS 3 D LISO fluoranten 2.7 mg/kg TS 3 D LISO pyren 2.7 mg/kg TS 3 D LISO bens(a)antracen 2.1 mg/kg TS 3 D LISO krysen 1.7 mg/kg TS 3 D LISO bens(b)fluoranten 2.0 mg/kg TS 3 D LISO bens(k)fluoranten 0.71 mg/kg TS 3 D LISO bens(a)pyren 1.7 mg/kg TS 3 D LISO dibens(ah)antracen 0.30 mg/kg TS 3 D LISO benso(ghi)perylen 1.0 mg/kg TS 3 D LISO indeno(123cd)pyren 0.97 mg/kg TS 3 D LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 9.5 mg/kg TS 3 N LISO PAH, summa övriga* 10 mg/kg TS 3 N LISO PAH, summa L* 0.88 mg/kg TS 3 N LISO PAH, summa M* 8.2 mg/kg TS 3 N LISO PAH, summa H* 11 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

30 Sida 10 (16) T DKZT8CU5 Er beteckning I(0,2-0,3) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 81.1 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.05 mg/kg TS 3 D LISO krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.3 mg/kg TS 3 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 3 N LISO PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H* <0.25 mg/kg TS 3 N LISO Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

31 Sida 11 (16) T DKZT8CU5 Er beteckning J(0,1-0,8) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 84.5 % 2 O EMPA naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren 0.15 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten 0.61 mg/kg TS 3 D LISO pyren 0.54 mg/kg TS 3 D LISO bens(a)antracen 0.26 mg/kg TS 3 D LISO krysen 0.26 mg/kg TS 3 D LISO bens(b)fluoranten 0.37 mg/kg TS 3 D LISO bens(k)fluoranten 0.12 mg/kg TS 3 D LISO bens(a)pyren 0.24 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen 0.21 mg/kg TS 3 D LISO indeno(123cd)pyren 0.19 mg/kg TS 3 D LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena* 1.4 mg/kg TS 3 N LISO PAH, summa övriga* 1.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* 1.3 mg/kg TS 3 N LISO PAH, summa H* 1.7 mg/kg TS 3 N LISO PCB 28 <0.002 mg/kg TS 4 D STGR PCB 52 <0.002 mg/kg TS 4 D STGR PCB 101 <0.002 mg/kg TS 4 D STGR PCB 118 <0.002 mg/kg TS 4 D STGR PCB 153 <0.002 mg/kg TS 4 D STGR PCB 138 <0.002 mg/kg TS 4 D STGR PCB 180 <0.002 mg/kg TS 4 D STGR PCB, summa 7* <0.007 mg/kg TS 4 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

32 Sida 12 (16) T DKZT8CU5 Er beteckning F(0-0,5) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FREN As mg/kg TS 1 H FREN Ba mg/kg TS 1 H FREN Cd <0.1 mg/kg TS 1 H FREN Co mg/kg TS 1 H FREN Cr mg/kg TS 1 H FREN Cu mg/kg TS 1 H FREN Hg <0.2 mg/kg TS 1 H FREN Ni mg/kg TS 1 H FREN Pb mg/kg TS 1 H FREN V mg/kg TS 1 H FREN Zn mg/kg TS 1 H FREN TS_105 C 91.1 % 2 O EMPA alifater >C5-C8 <10 mg/kg TS 5 D JEBE alifater >C8-C10 <10 mg/kg TS 5 D STGR alifater >C10-C12 <20 mg/kg TS 5 D STGR alifater >C12-C16 <20 mg/kg TS 5 D STGR alifater >C5-C16* <30 mg/kg TS 5 N STGR alifater >C16-C35 <20 mg/kg TS 5 D STGR aromater >C8-C10 <1 mg/kg TS 5 D STGR aromater >C10-C16 <1 mg/kg TS 5 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 5 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 5 D STGR aromater >C16-C35 <1 mg/kg TS 5 D STGR bensen <0.01 mg/kg TS 5 D JEBE toluen <0.05 mg/kg TS 5 D JEBE etylbensen <0.05 mg/kg TS 5 D JEBE m,p-xylen <0.05 mg/kg TS 5 D JEBE o-xylen <0.05 mg/kg TS 5 D JEBE xylener, summa* <0.05 mg/kg TS 5 N JEBE TEX, summa* <0.1 mg/kg TS 5 N JEBE naftalen <0.1 mg/kg TS 5 D STGR acenaftylen <0.1 mg/kg TS 5 D STGR acenaften <0.1 mg/kg TS 5 D STGR fluoren <0.1 mg/kg TS 5 D STGR fenantren <0.1 mg/kg TS 5 D STGR antracen <0.1 mg/kg TS 5 D STGR fluoranten <0.1 mg/kg TS 5 D STGR pyren <0.1 mg/kg TS 5 D STGR bens(a)antracen <0.08 mg/kg TS 5 D STGR krysen <0.08 mg/kg TS 5 D STGR bens(b)fluoranten <0.08 mg/kg TS 5 D STGR bens(k)fluoranten <0.08 mg/kg TS 5 D STGR bens(a)pyren <0.08 mg/kg TS 5 D STGR dibens(ah)antracen <0.08 mg/kg TS 5 D STGR benso(ghi)perylen <0.08 mg/kg TS 5 D STGR indeno(123cd)pyren <0.08 mg/kg TS 5 D STGR PAH, summa 16 <1.3 mg/kg TS 5 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 5 N STGR PAH, summa övriga* <0.5 mg/kg TS 5 N STGR PAH, summa L* <0.15 mg/kg TS 5 N STGR PAH, summa M* <0.25 mg/kg TS 5 N STGR Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

33 Sida 13 (16) T DKZT8CU5 Er beteckning F(0-0,5) Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 5 N STGR PCB 28 <0.002 mg/kg TS 4 D STGR PCB 52 <0.002 mg/kg TS 4 D STGR PCB 101 <0.002 mg/kg TS 4 D STGR PCB 118 <0.002 mg/kg TS 4 D STGR PCB 153 <0.002 mg/kg TS 4 D STGR PCB 138 <0.002 mg/kg TS 4 D STGR PCB 180 <0.002 mg/kg TS 4 D STGR PCB, summa 7* <0.007 mg/kg TS 4 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

34 Sida 14 (16) T DKZT8CU5 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-2 (exklusive provberedning). Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Ett separat prov har torkats vid 105 C för TS-bestämningen. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±24-66% Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB7 Mätning utförs med GCMS enligt intern instruktion TKI70. Mätosäkerhet k=2 Enskilda PCB: ±30-41% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±31-40% Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Sture Grägg sture.gragg@alsglobal.com :42:27

35 Sida 15 (16) T DKZT8CU5 Metod Aromatfraktioner: ±29-34% Enskilda PAH: ±24-51% Bensen ±27% vid 0,02 mg/kg och ±24% vid 0,1 mg/kg Toluen ±24% vid 0,02 mg/kg och ±25% vid 0,1 mg/kg Etylbensen ±22% vid 0,02 mg/kg och ±28% vid 0,1 mg/kg m+p-xylen ±21% vid 0,04 mg/kg och ±20% vid 0,2 mg/kg o-xylen ±22% vid 0,02 mg/kg och ±21% vid 0,1 mg/kg Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev EMPA FREN JEBE LISO STGR Godkännare Emma Palmqvist Fredrik Enzell Jenny Belin Linda Söderberg Sture Grägg D H N O V Utf 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av Sture Grägg sture.gragg@alsglobal.com :42:27
