Översiktlig miljöteknisk markundersökning på fastigheten Domaren 15 vid Kapellgatan i Vaxholm

Transkript

1 RAPPORT Författare Tel Mobil Datum 03/10/2017 Projekt ID Översiktlig miljöteknisk markundersökning på fastigheten Domaren 15 vid Kapellgatan i Vaxholm ÅF Infrastructure AB Författad av: ÅF Infrastructure AB Granska Joakim Andersson ÅF-Infrastructure AB, Frösundaleden 2, Frösundaleden 2E, SE Stockholm Sweden Phone , Registered office in Stockholm, Corp. id , VAT SE Rapport Domaren 15 Vaxholm Page 1 (8)

2 RAPPORT Innehållsförteckning Sammanfattning Inledning Områdesbeskrivning Riktvärden och åtgärdsmål Jord Grundvatten Laboratorieanalyser Genomförande Resultat Metaller Petroleumprodukter och PAH Riskbedömning Slutsats och rekommendation Referenser... 8 Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 2 (8)

3 RAPPORT Sammanfattning ÅF-Infrastructure AB (ÅF) har i uppdrag av stadsbyggnadsförvaltningen på Vaxholm stad genomfört en en miljöteknisk markundersökning på fastigheten Domaren 15 vid Kapellgatan på Vaxö. Syftet med undersökningen var att utreda förutsättningarna för bostadsbebyggelse på fastigheten Domaren 15, norr om Kapellgatan med avseende på eventuell förekomst av markföroreningar till följd av den verksamhet som bedrivits inom fastigheten. Närmaste ytvatten är Södra Vaxholmfjärden som ligger ungefär 150 meter bort i sydlig riktning. Enligt VISS (Vatteninformationssystem Sverige) ligger den berörda fastigheten inte inom något skyddsvärt område såsom vattentäkt eller Natura Provtagning har skett med hjälp av borrbandvagn tillhandahållen av entreprenören och har utförts inom fastighetens gränser. Totalt har ca 25 jordprover där samtliga jordprover har analyserats med PID-instrument. Utav dessa jordprover har totalt 12 prover skickats till ackrediterat laboratorium (ALS) för analyser med avseende på metaller, BTEX (bensen, toluen, etylbensen och xylen), PAH, fraktionering av alifatiska och aromatiska kolväten samt PCB. Geologin utgörs utav fyllnadsmaterial med underliggande siltmaterial och/eller berg. Djupet från markyta ned till berg varierar mellan ungefär 0,5 m och 3 m. Ställvisa förekomster av metaller, alifater och PAH påvisas 0-2 m under markytan. Eftersom hela fastigheten skall bebyggas med 2 våningar under markytan vilka kommer att användas som garage antas att alla lösa jordmassor kommer att schaktas bort från fastigheten. Därutöver lär man behöva spränga sig ned en bit i berggrunden. Alla föroreningar bundna till lösa jordmaterial kommer därmed att avlägsnas. I samband med schakt och transport av jordmassor krävs att man utför miljökontroll så att förorenade massor hanteras på rätt sätt och transporteras av godkända transporter till godkänd mottagningsanläggning. Transportsedlar och mottagningsbevis skall sammanställas och rapporteras till Södra Roslagens miljö och hälsoskyddsmyndighet. Resultatet från utförd miljötekniska markundersökning skall enligt Miljöbalkens upplysningsplikt redovisas till Södra Roslagens miljö och hälsoskyddsmyndighet. Anmälan om efterbehandlingsåtgärder enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) skall utföras i god tid innan markarbeten påbörjas på fastigheten Domaren 15. Anmälan skall göras till Södra Roslagens miljö och hälsoskyddsmyndighet. Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 3 (8)

4 RAPPORT 1 Inledning ÅF-Infrastructure AB (ÅF) har på uppdrag av stadsbyggnadsförvaltningen på Vaxholm stad utfört en miljöteknisk markundersökning på fastigheten Domaren 15 vid Kapellgatan på Vaxö. Syftet med undersökningen var att utreda förutsättningarna för bostadsbebyggelse på fastigheten Domaren 15, norr om Kapellgatan med avseende på eventuell förekomst av markföroreningar till följd av den verksamhet som bedrivits inom fastigheten. 2 Områdesbeskrivning Fastigheten Domaren 15 ligger vid Kapellgatan på Vaxö i Vaxholm, se Figur 1. Området är ca 760 kvm stort och nyttjas idag som bilparkering. Figur 1. Översiktskarta som visar var den berörda fastigheten är lokaliserad. Källa: Eniro. Lantmäteriet Medgivande R _ Geologin utgörs utav fyllnadsmaterial med underliggande siltmaterial och/eller berg. Djupet från markyta ned till berg varierar mellan ungefär 0,5m och 3m. I närområdet förekommer även berg i dagen (SGU). Fastigheten ligger inte inom något skyddsvärt område (VISS) och det finns inga dricksvattenbrunnar inom området. Närmaste vattenrecipient är Södra Vaxholmfjärden vilken återfinns ca 150m söder om fastigheten. Grundvattnets strömningsriktning uppskattas vara söderut (SGU). Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 4 (8)

5 RAPPORT 3 Riktvärden och åtgärdsmål För fastigheten Domaren 15 pågår ett arbete att ta fram en detaljplan, i planen föreslås byggnation av bostäder på fastigheten. 3.1 Jord Resultaten från laboratorieanalyser avseende jord jämförs med de generella riktvärdena från Naturvårdsverkets rapport 5976 Riktvärden för förorenad mark (NV, 2009). Riktvärdena är i NV 5976 uppdelade med hänsyn till markanvändning: Känslig markanvändning (KM), t.ex. bostadsområden. Mindre känslig markanvändning (MKM), t.ex. kontor, industrier och vägar. Jämförelse av påvisade halter i uttagna och analyserade jordprov sker mot riktvärdet för KM. Aktuella rikt- och jämförelsevärden presenteras i tabell 2 och 3, tillsammans med analysresultaten från undersökningen. För kompletta analysrapporter, se Bilaga Grundvatten Inget grundvatten påträffades vid markundersökningen. 3.3 Laboratorieanalyser Jordprover skickades till ackrediterat laboratorium (ALS Global) för analys enligt tabell 1 nedan. Tabell 1. Uttagna prover som analyserats på laboratorium samt analyserade ämnen. Provpunkter Analyspaket Analyserade ämnen 17ÅF01-07 MS-1 Metaller inkl. kvicksilver 17ÅF01-07 OJ-2a PCB 17ÅF01-07 OJ21-a PAH, alifater, aromater, BTEX 4 Genomförande Provtagning av jord har utförts genom skruvborr med hjälp av en borrbandvagn i totalt 7 st. punkter (17ÅF01-17ÅF07). Prover från skruvprovtagning uttogs i skikt beroende på jordlager och halvmetersvis om avvikande skikt inte noterades. Provtagning genomfördes som max ned till 2,8 meter där troligtvis berg tog vid. Fyllnadsmaterialet som påträffades under provtagning dominerades utav grusig sand (se Bilaga 2, fältprotokoll, för fullständig Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 5 (8)

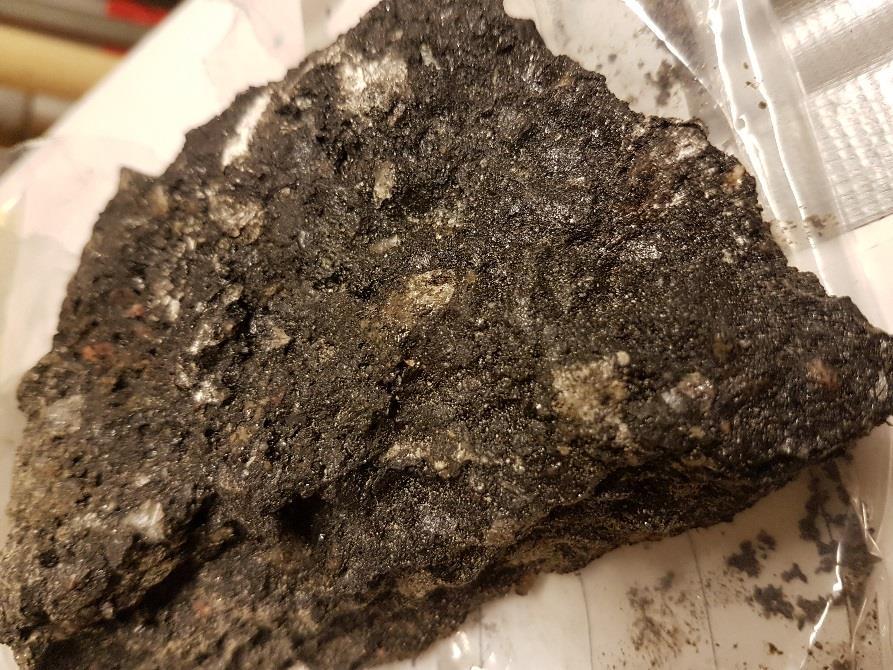

6 RAPPORT fältdata). Samtliga jordprover har undersökts direkt i fält med en fotojonisationsdetektor (PID). Fältanalysen med PID-instrumentet är en relativ analys som indikerar om lättflyktiga kolväten förekommer i jordprovet eller inte. Metoden används främst som beslutsunderlag i fält. Fältmätningar med PID-instrumentet gav inte något utslag, varpå en till två prover från varje provpunkt har valts ut för laboratorieanalys. Lagerföljder noterades i fält för varje punkt, där även färg, eventuell lukt och provnivå för laboratorieanalys angavs. Proverna packades och förvarades svalt i glasburk samt diffusionstäta plastpåsar. Ett asfaltsprov togs ut men skickades aldrig för analys då ingen misstanke om förorenad tjärasfalt fanns, se figur 2. Figur 2. Asfalt från fastigheten Domaren 15, Vaxö. 5 Resultat Jordprovtagning har utförts i sju provpunkter (sju punkter avvek från provtagningsplan där sex punkter var fastställda. En punkt tillkom under fältarbete) och prover har analyserats på laboratorium med avseende på metaller, alifater, aromater, PAH och PCB. Okulär bedömning i samband med undersökningarna visade inte på några synliga föroreningar eller avvikande lukter. Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 6 (8)

7 RAPPORT 5.1 Metaller Metaller (kvicksilver, bly och zink) i halter överskridande tillämpbara jämförvärden har hittats i tre punkter (17ÅF02 och 17ÅF06-07) varav kvicksilver i punkt 17ÅF02. Påträffade parametrar ligger på ett djup mellan 0-1,5 meter under markyta. Tabell 2. Sammanställning av uppmätta halter av metall vid fastighet Domaren 15 tillsammans med tillämpbara riktvärden. Provpunkt 17ÅF01 17ÅF02 17ÅF02 17ÅF03 17ÅF03 17ÅF04 17ÅF04 17ÅF05 17ÅF05 17ÅF06 17ÅF06 17ÅF07 Djup 0-0,5 0-0,5 0,5-0,7 0-0,5 1-1,4 0-0,5 2,5-2,8 0-0,5 1, ,5 1-1,5 0,5-1 TS_105 C NV KM NV MKM 95, ,6 98,5 91,2 97,5 83,3 98, ,4 87,3 92,1 As mg/kg TS ,63 2,65 1,74 1,15 1,29 1,05 2,55 3,21 2,57 3,12 2,15 2,46 Ba mg/kg TS ,6 72,6 58,5 9,56 19,1 8,2 88,7 16,2 42,4 11,9 50,4 74,1 Cd mg/kg TS 0,8 12 0,148 0,305 0,246 <0.1 0,22 <0.1 0,283 <0.1 0,207 <0.1 0,166 0,212 Co mg/kg TS ,3 5,44 2,97 2,08 2,01 1,99 5,74 4,21 8,45 3,82 4,28 3,06 Cr mg/kg TS ,4 22,6 12 9,61 7,22 5,44 16,1 19,9 41,9 15,3 13,1 15,2 Cu mg/kg TS ,4 33,2 36,4 7,72 15,7 5,75 28,9 11,8 20,7 10,4 55,4 10,8 Hg mg/kg TS 0,25 2,5 <0.2 <0.2 0,556 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 0,239 <0.2 Ni mg/kg TS ,05 11,3 5,36 4,1 2,96 2,58 14,8 7,4 15,7 6,75 8,67 6,09 Pb mg/kg TS , ,3 5,68 14,9 4,6 39,8 6,47 29,6 6,95 74,9 29,3 V mg/kg TS ,1 10,1 7,14 7,62 6, ,9 21,9 14,8 15,2 13,5 Zn mg/kg TS ,4 65,5 16, , , Petroleumprodukter och PAH Halter över tillämpbara riktvärden av alifater har påträffats ytligt i punkt 17ÅF01 som även innehar halter av PAH-H. PAH-H och PAH-M-H återfinns också i punkterna 17ÅF02 (över KM) och 17ÅF05 (över MKM). Tabell 3. Sammanställning av uppmätta halter av metall vid fastighet Domaren 15 tillsammans med tillämpbara riktvärden. Provpunkt 17ÅF01 17ÅF02 17ÅF02 17ÅF03 17ÅF03 17ÅF04 17ÅF04 17ÅF05 17ÅF05 17ÅF06 17ÅF06 17ÅF07 Djup 0-0,5 0-0,5 0,5-0,7 0-0,5 1-1,4 0-0,5 2,5-2,8 0-0,5 1, ,5 1-1,5 0,5-1 TS_105 C % NV KM NV MKM 95,4 92,6 92,9 97,8 90,8 97,4 85,2 97, ,6 86,2 88,5 alifater >C5-C8 mg/kg TS <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 alifater >C8-C10 mg/kg TS <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 <4.0 alifater >C10-C12 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C12-C16 mg/kg TS <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 alifater >C5-C16 mg/kg TS <24 <24 <24 <24 <24 <24 <24 <24 <24 <24 <24 <24 alifater >C16-C35 mg/kg TS <20 <20 <20 < <20 <20 <20 aromater >C8-C10 mg/kg TS ,215 <0.480 <0.480 <0.480 <0.480 <0.480 <0.480 <0.480 <0.480 <0.480 <0.480 <0.480 aromater >C10-C16 mg/kg TS ,273 <1.24 <1.24 <1.24 <1.24 <1.24 <1.24 <1.24 2,63 <1.24 <1.24 <1.24 aromater >C16-C35 mg/kg TS <1.0 <1.0 <1.0 <1.0 <1.0 <1.0 <1.0 <1.0 9,7 <1.0 <1.0 <1.0 bensen mg/kg TS 0,012 0,04 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 toluen mg/kg TS <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 etylbensen mg/kg TS <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 m,p-xylen mg/kg TS <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 o-xylen mg/kg TS <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 xylener, summa mg/kg TS <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 PAH, summa L mg/kg TS 3 15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 0,14 <0.15 <0.15 <0.15 PAH, summa M mg/kg TS 3,5 20 2,5 2 2,4 <0.25 0,23 <0.25 0,78 < <0.25 0,28 <0.25 PAH, summa H mg/kg TS ,2 4,1 <0.32 <0.32 <0.32 0,9 < <0.32 0,3 0,28 PCB-7 mg/kg TS 0,008 0,2 < < < < < < < < < < < < Riskbedömning Lätt förhöjda halter av PAH-, alifat- och metallförorenad fyllning påvisas i västra delen av fastigheten ned till ca 1 meters djup. Halterna av PAH-M och PAH-H överskrider ca 1-2 gånger de generella riktvärdena för mindre känslig markanvändning i provpunkt 17AF05, 1,5-2 meter under markytan (m.u.my.). PCB har inte påvisats i jord. Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) avseende metaller, alifater och PAH begränsas främst av exponering mot markmiljö avseende Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 7 (8)

8 RAPPORT zink och alifater medan kvicksilver och bly begränsas av exponering av andra källor, d.v.s. daglig påverkan via intag av livsmedel, atmosfäriskt nedfall och annan exponering i samhället. PAH H begränsas främst av exponering via intag av växter och markmiljö. Med tanke på att fastigheten skall bebyggas med flerbostadshus med garage under jord bedöms de lätt förhöjda halterna i västra delen av fastigheten inte motivera åtgärd i sig. Påvisade halter i 17AF05 indikerar dock en föroreningsnivå som skulle kunna motivera en åtgärd. 7 Slutsats och rekommendation Eftersom hela fastigheten skall bebyggas med 2 våningar under markytan vilka kommer att användas som garage antas att alla lösa jordmassor kommer att schaktas bort från fastigheten. Därutöver lär man behöva spränga sig ned en bit i berggrunden. Alla föroreningar bundna till lösa jordmaterial kommer därmed att avlägsnas. I samband med schakt och transport av jordmassor krävs att man utför miljökontroll så att förorenade massor hanteras på rätt sätt och transporteras av godkända transporter till godkänd mottagningsanläggning. Transportsedlar och mottagningsbevis skall sammanställas och rapporteras till Södra Roslagens miljö och hälsoskyddsmyndighet. Resultatet från utförd miljötekniska markundersökning skall enligt Miljöbalkens upplysningsplikt redovisas till Södra Roslagens miljö och hälsoskyddsmyndighet. Anmälan om efterbehandlingsåtgärder enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) skall utföras i god tid innan markarbeten påbörjas på fastigheten Domaren 15. Anmälan skall göras till Södra Roslagens miljö och hälsoskyddsmyndighet. 8 Referenser Eniro. Karttjänst. Naturvårdsverket., Rapport 5976., Riktvärden för förorenad mark, modellbeskrivning och vägledning. Sveriges Geologiska Undersökning (SGU)., Sveriges geologiska undersöknings föreskrifter om miljökvalitetsnormer och statusklassificering för grundvatten. Trafikverket., Rapport 2004:90., Hanteringar av tjärhaltiga beläggningar Vatteninformationssystem Sverige, Vattenkarta. Datum: 03/10/2017 Rapport Vaxholm Domaren 15 Page 8 (8)

9 BILAGA 1

10 ± Beteckningar Störd provtagning Laboratorieanalys Fältanalys S Jordprov Byggnad 17af01 S Hamngatan Gräsyta 17af02 Kapellgatan S S 17af03 S 17af07 S 17af05 17af04 Koordinatsystem: Höjdsystem: SWEREF RH2000 S Ursprung underlagskarta: Lantmäteriet 17af06 S Miljöteknisk markundersökning, Domaren 15 Kapellgatan, Vaxholm ÅF INFRASTRUCTURE Tel: Meters UPPDRAG NR RITAD AV HANDLÄGGARE ANSVARIG GRANSKAD AV Joakim Andersson Joakim Andersson DATUM GRANSKNINGSDATUM REV. DATUM XX FORMAT SKALA BILAGA/RITNINGSNUMMER A3 1:400 1.

11 BILAGA 2

12 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Kapellgatan, Vaxö 17AF01 Datum: Projektled: Marcus Provtagare: Linnéa Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt X F:grSa, brun, kod 94 15,3 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 Förkortningar: St= sten Si= silt Bl= block F= fyllnadsmassor Gr= grus Le= lera B= berg Sa= sand Mn= morän Mu=mull T= torv Kod 94= stopp mot förmodat berg

13 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Datum: Projektled: Marcus Kapellgatan, Vaxö Provtagare: Linnéa 17AF02 Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt X (te)stgrsa, brun 0 0,5 X 0,7 (te)stgrsa, brun, kod 94 6,6 1 3st borrförsök på olika platser pga stopp mot berg 1,5 2 2,5 3 3,5 4 4,5 5 Förkortningar: St= sten Si= silt Bl= block F= fyllnadsmassor Gr= grus Le= lera B= berg Sa= sand Mn= morän Mu=mull T= torv Kod 94= stopp mot förmodat berg

14 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Datum: Projektled: Marcus Kapellgatan, Vaxö Provtagare: Linnéa 17AF03 Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt X F:grSa, brun 0 0,5 F:(te, st)grsa, brun-mörkbrun 0 1 X F:grSa, ljusbrun, kod ,4 2 2,5 3 3,5 4 4,5 5 Förkortningar: St= sten Si= silt Bl= block F= fyllnadsmassor Gr= grus Le= lera B= berg Sa= sand Mn= morän Mu=mull T= torv Kod 94= stopp mot förmodat berg

15 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Datum: Projektled: Marcus Kapellgatan, Vaxö Provtagare: Linnéa 17AF04 Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt X F:Sa, brun 0 0,5 F:(gr)teSa, brun 0 1 F:temngrSa, mörkbrun 0 1,5 F:tegrSa 0 2 F:tegrsiSa 0 2,5 X F:tesiSa, mörkbrun/grå, kod ,8 3,5 4 4,5 5 Förkortningar: St= sten Si= silt Bl= block F= fyllnadsmassor Gr= grus Le= lera B= berg Sa= sand Mn= morän Mu=mull T= torv Kod 94= stopp mot förmodat berg

16 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Datum: Projektled: Marcus Kapellgatan, Vaxö Provtagare: Linnéa 17AF05 Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt X F:grteSa, brun 0 0,5 F:grSa, brun 0 1 F:sigrSa, brun 0 1,5 X F?si/saSi, brungrå, kod ,5 3 3,5 4 4,5 5 Förkortningar: St= sten Si= silt Bl= block F= fyllnadsmassor Gr= grus Le= lera B= berg Sa= sand Mn= morän Mu=mull T= torv Kod 94= stopp mot förmodat berg

17 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Datum: Projektled: Marcus Kapellgatan, Vaxö Provtagare: Linnéa 17AF06 Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt X F:stSa, brun 0 0,5 F:stSa, brun 0 1 X F:(te)mugrSa, brun-mörkbrun En aning fuktigt? 0 1,5 F:(te)grsiSa, mörkbrun 0 2 simn, ljusbrun (naturligt?), kod ,5 3 3,5 4 4,5 5 Förkortningar: St= sten Si= silt Bl= block F= fyllnadsmassor Gr= grus Le= lera B= berg Sa= sand Mn= morän Mu=mull T= torv Kod 94= stopp mot förmodat berg

18 Provtagningsprotokoll, borrjournal Projektnamn: Uppdragsnr: Plats: Borrningsnr: Vaxholm Datum: Projektled: Marcus Kapellgatan, Vaxö Provtagare: Linnéa 17AF07 Borrentrepr: Geija Analyserat, laboratorium Djup (m) Profil Jordartsbeskrivning, färg Anm, fukt/blött etc. PID Lukt F:stSa, brun 0,5 X F:testSa, brun 0 1 F:musiSa, svart, kod 94 0 Nej 1,5 2 2,5 3 3,5 4 4,5 5

19 BILAGA 3

20 Rapport Sida 1 (7) T DTSFZTLHQ6 Ankomstdatum Åf Infrastructure AB Utfärdad Projekt Vaxholm Bestnr Frösundaleden 2 A Stockholm Sweden Analys av fast prov Er beteckning 17ÅF01 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA Er beteckning 17ÅF02 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

21 Rapport Sida 2 (7) T DTSFZTLHQ6 Er beteckning 17ÅF02 0,5-0,7 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA Er beteckning 17ÅF03 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 3 (7) T DTSFZTLHQ6 Er beteckning 17ÅF03 1-1,4 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA Er beteckning 17ÅF04 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

23 Rapport Sida 4 (7) T DTSFZTLHQ6 Er beteckning 17ÅF04 2,5-2,8 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA Er beteckning 17ÅF05 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

24 Rapport Sida 5 (7) T DTSFZTLHQ6 Er beteckning 17ÅF05 1,5-2 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA Er beteckning 17ÅF06 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd <0.1 mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

25 Rapport Sida 6 (7) T DTSFZTLHQ6 Er beteckning 17ÅF06 1-1,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA Er beteckning 17ÅF07 0,5-1 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

26 Rapport Sida 7 (7) T DTSFZTLHQ6 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev ERJA Godkännare Erika Jansson H V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

27 Rapport Sida 1 (15) T DTUHRSQGSW Ankomstdatum Åf Infrastructure AB Utfärdad Projekt Vaxholm Bestnr Frösundaleden 2 A Stockholm Sweden Analys av fast prov Er beteckning 17ÅF01 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C mg/kg TS 2 1 ULKA aromater >C8-C mg/kg TS 2 1 ULKA aromater >C10-C mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen mg/kg TS 2 1 ULKA krysen mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

28 Rapport Sida 2 (15) T DTUHRSQGSW Er beteckning 17ÅF01 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign bens(a)pyren mg/kg TS 2 1 ULKA dibens(ah)antracen mg/kg TS 2 1 ULKA benso(ghi)perylen mg/kg TS 2 1 ULKA indeno(123cd)pyren mg/kg TS 2 1 ULKA PAH, summa 16* 6.6 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 3.6 mg/kg TS 2 1 ULKA PAH, summa övriga* 2.9 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* 2.5 mg/kg TS 2 1 ULKA PAH, summa H* 4.0 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 3 (15) T DTUHRSQGSW Er beteckning 17ÅF02 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen mg/kg TS 2 1 ULKA krysen mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten mg/kg TS 2 1 ULKA bens(a)pyren mg/kg TS 2 1 ULKA dibens(ah)antracen mg/kg TS 2 1 ULKA benso(ghi)perylen mg/kg TS 2 1 ULKA indeno(123cd)pyren mg/kg TS 2 1 ULKA PAH, summa 16* 5.2 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 2.8 mg/kg TS 2 1 ULKA PAH, summa övriga* 2.4 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* 2.0 mg/kg TS 2 1 ULKA PAH, summa H* 3.2 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 4 (15) T DTUHRSQGSW Er beteckning 17ÅF02 0,5-0,7 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen mg/kg TS 2 1 ULKA krysen mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten mg/kg TS 2 1 ULKA bens(a)pyren mg/kg TS 2 1 ULKA dibens(ah)antracen mg/kg TS 2 1 ULKA benso(ghi)perylen mg/kg TS 2 1 ULKA indeno(123cd)pyren mg/kg TS 2 1 ULKA PAH, summa 16* 6.5 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 3.4 mg/kg TS 2 1 ULKA PAH, summa övriga* 3.1 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* 2.4 mg/kg TS 2 1 ULKA PAH, summa H* 4.1 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 5 (15) T DTUHRSQGSW Er beteckning 17ÅF03 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten <0.100 mg/kg TS 2 1 ULKA pyren <0.100 mg/kg TS 2 1 ULKA bens(a)antracen <0.080 mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren <0.080 mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen <0.080 mg/kg TS 2 1 ULKA indeno(123cd)pyren <0.080 mg/kg TS 2 1 ULKA PAH, summa 16* <0.72 mg/kg TS 2 1 ULKA PAH, summa cancerogena* <0.28 mg/kg TS 2 1 ULKA PAH, summa övriga* <0.44 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* <0.25 mg/kg TS 2 1 ULKA PAH, summa H* <0.32 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 6 (15) T DTUHRSQGSW Er beteckning 17ÅF03 1-1,4 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen <0.080 mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren <0.080 mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen <0.080 mg/kg TS 2 1 ULKA indeno(123cd)pyren <0.080 mg/kg TS 2 1 ULKA PAH, summa 16* 0.23 mg/kg TS 2 1 ULKA PAH, summa cancerogena* <0.28 mg/kg TS 2 1 ULKA PAH, summa övriga* 0.23 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* 0.23 mg/kg TS 2 1 ULKA PAH, summa H* <0.32 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida 7 (15) T DTUHRSQGSW Er beteckning 17ÅF04 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten <0.100 mg/kg TS 2 1 ULKA pyren <0.100 mg/kg TS 2 1 ULKA bens(a)antracen <0.080 mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren <0.080 mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen <0.080 mg/kg TS 2 1 ULKA indeno(123cd)pyren <0.080 mg/kg TS 2 1 ULKA PAH, summa 16* <0.72 mg/kg TS 2 1 ULKA PAH, summa cancerogena* <0.28 mg/kg TS 2 1 ULKA PAH, summa övriga* <0.44 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* <0.25 mg/kg TS 2 1 ULKA PAH, summa H* <0.32 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

34 Rapport Sida 8 (15) T DTUHRSQGSW Er beteckning 17ÅF04 2,5-2,8 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen mg/kg TS 2 1 ULKA krysen mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen mg/kg TS 2 1 ULKA indeno(123cd)pyren mg/kg TS 2 1 ULKA PAH, summa 16* 1.7 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 0.78 mg/kg TS 2 1 ULKA PAH, summa övriga* 0.90 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* 0.78 mg/kg TS 2 1 ULKA PAH, summa H* 0.90 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

35 Rapport Sida 9 (15) T DTUHRSQGSW Er beteckning 17ÅF05 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten <0.100 mg/kg TS 2 1 ULKA pyren <0.100 mg/kg TS 2 1 ULKA bens(a)antracen <0.080 mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren <0.080 mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen <0.080 mg/kg TS 2 1 ULKA indeno(123cd)pyren <0.080 mg/kg TS 2 1 ULKA PAH, summa 16* <0.72 mg/kg TS 2 1 ULKA PAH, summa cancerogena* <0.28 mg/kg TS 2 1 ULKA PAH, summa övriga* <0.44 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* <0.25 mg/kg TS 2 1 ULKA PAH, summa H* <0.32 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

36 Rapport Sida 10 (15) T DTUHRSQGSW Er beteckning 17ÅF05 1,5-2 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener mg/kg TS 2 1 ULKA aromater >C16-C mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren mg/kg TS 2 1 ULKA fenantren mg/kg TS 2 1 ULKA antracen mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen mg/kg TS 2 1 ULKA krysen mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten mg/kg TS 2 1 ULKA bens(a)pyren mg/kg TS 2 1 ULKA dibens(ah)antracen mg/kg TS 2 1 ULKA benso(ghi)perylen mg/kg TS 2 1 ULKA indeno(123cd)pyren mg/kg TS 2 1 ULKA PAH, summa 16* 50 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 22 mg/kg TS 2 1 ULKA PAH, summa övriga* 28 mg/kg TS 2 1 ULKA PAH, summa L* 0.14 mg/kg TS 2 1 ULKA PAH, summa M* 26 mg/kg TS 2 1 ULKA PAH, summa H* 24 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

37 Rapport Sida 11 (15) T DTUHRSQGSW Er beteckning 17ÅF06 0-0,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten <0.100 mg/kg TS 2 1 ULKA pyren <0.100 mg/kg TS 2 1 ULKA bens(a)antracen <0.080 mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren <0.080 mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen <0.080 mg/kg TS 2 1 ULKA indeno(123cd)pyren <0.080 mg/kg TS 2 1 ULKA PAH, summa 16* <0.72 mg/kg TS 2 1 ULKA PAH, summa cancerogena* <0.28 mg/kg TS 2 1 ULKA PAH, summa övriga* <0.44 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* <0.25 mg/kg TS 2 1 ULKA PAH, summa H* <0.32 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

38 Rapport Sida 12 (15) T DTUHRSQGSW Er beteckning 17ÅF06 1-1,5 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten mg/kg TS 2 1 ULKA pyren mg/kg TS 2 1 ULKA bens(a)antracen mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen <0.080 mg/kg TS 2 1 ULKA indeno(123cd)pyren <0.080 mg/kg TS 2 1 ULKA PAH, summa 16* 0.58 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 0.30 mg/kg TS 2 1 ULKA PAH, summa övriga* 0.28 mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* 0.28 mg/kg TS 2 1 ULKA PAH, summa H* 0.30 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

39 Rapport Sida 13 (15) T DTUHRSQGSW Er beteckning 17ÅF07 0,5-1 Provtagare Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 ULKA PCB 28 < mg/kg TS 1 1 ULKA PCB 52 < mg/kg TS 1 1 ULKA PCB 101 < mg/kg TS 1 1 ULKA PCB 118 < mg/kg TS 1 1 ULKA PCB 138 < mg/kg TS 1 1 ULKA PCB 153 < mg/kg TS 1 1 ULKA PCB 180 < mg/kg TS 1 1 ULKA PCB, summa 7* < mg/kg TS 1 1 ULKA alifater >C5-C8 <4.0 mg/kg TS 2 1 ULKA alifater >C8-C10 <4.0 mg/kg TS 2 1 ULKA alifater >C10-C12 <20 mg/kg TS 2 1 ULKA alifater >C12-C16 <20 mg/kg TS 2 1 ULKA alifater >C5-C16* <24 mg/kg TS 2 1 ULKA alifater >C16-C35 <20 mg/kg TS 2 1 ULKA aromater >C8-C10 <0.480 mg/kg TS 2 1 ULKA aromater >C10-C16 <1.24 mg/kg TS 2 1 ULKA metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 ULKA metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 ULKA aromater >C16-C35 <1.0 mg/kg TS 2 1 ULKA bensen <0.010 mg/kg TS 2 1 ULKA toluen <0.050 mg/kg TS 2 1 ULKA etylbensen <0.050 mg/kg TS 2 1 ULKA m,p-xylen <0.050 mg/kg TS 2 1 ULKA o-xylen <0.050 mg/kg TS 2 1 ULKA xylener, summa* <0.050 mg/kg TS 2 1 ULKA TEX, summa* <0.10 mg/kg TS 2 1 ULKA naftalen <0.100 mg/kg TS 2 1 ULKA acenaftylen <0.100 mg/kg TS 2 1 ULKA acenaften <0.100 mg/kg TS 2 1 ULKA fluoren <0.100 mg/kg TS 2 1 ULKA fenantren <0.100 mg/kg TS 2 1 ULKA antracen <0.100 mg/kg TS 2 1 ULKA fluoranten <0.100 mg/kg TS 2 1 ULKA pyren <0.100 mg/kg TS 2 1 ULKA bens(a)antracen <0.080 mg/kg TS 2 1 ULKA krysen <0.080 mg/kg TS 2 1 ULKA bens(b)fluoranten mg/kg TS 2 1 ULKA bens(k)fluoranten <0.080 mg/kg TS 2 1 ULKA bens(a)pyren <0.080 mg/kg TS 2 1 ULKA dibens(ah)antracen <0.080 mg/kg TS 2 1 ULKA benso(ghi)perylen mg/kg TS 2 1 ULKA indeno(123cd)pyren mg/kg TS 2 1 ULKA PAH, summa 16* 0.28 mg/kg TS 2 1 ULKA PAH, summa cancerogena* 0.19 mg/kg TS 2 1 ULKA PAH, summa övriga* mg/kg TS 2 1 ULKA PAH, summa L* <0.15 mg/kg TS 2 1 ULKA PAH, summa M* <0.25 mg/kg TS 2 1 ULKA PAH, summa H* 0.28 mg/kg TS 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

40 Rapport Sida 14 (15) T DTUHRSQGSW * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på ISO och US EPA Mätningen utförs med GC-ECD. Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av metylpyrener/metylfluorantener och metylkrysener/metylbens(a)antracener. Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt direktiv från Naturvårdsverket oktober Rev ULKA Godkännare Ulrika Karlsson Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

41 Rapport Sida 15 (15) T DTUHRSQGSW Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

42 BILAGA 4

43 PROVTAGNINGSPLAN Författare Marcus Hagberg Markey Tel Mobil Datum 29/01/2017 Projekt ID Provtagningsplan för översiktlig miljöteknisk markundersökning på del av fastigheten Domaren 15 vid Kapellgatan på Vaxö i Vaxholm ÅF Infrastructure AB Författad av: ÅF Infrastructure AB Granskad av: Marcus Hagberg Joakim Andersson ÅF-Infrastructure AB, Kungsängsgatan 18A, Box 1415, SE Uppsala Sweden Phone , Registered office in Stockholm, Corp. id , VAT SE Provtagningsplan Domaren 15 Vaxholm Page 1 (7)

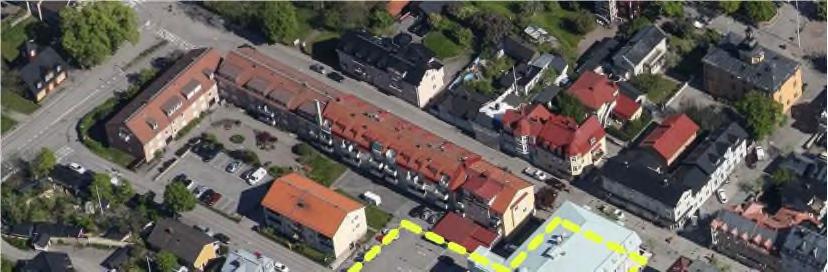

44 PROVTAGNINGSPLAN 1 Inledning ÅF-Infrastructure AB (ÅF) har fått i uppdrag av stadsbyggnadsförvaltningen på Vaxholm stad att utföra en miljöteknisk markundersökning på fastigheten Domaren 15 vid Kapellgatan på Vaxö. Syftet med undersökningen är att utreda förutsättningarna för bostadsbebyggelse på fastigheten Domaren 15, norr om Kapellgatan med avseende på eventuell förekomst av markföroreningar till följd av den verksamhet som bedrivits inom fastigheten. 2 Lokalisering provtagningsplats Fastigheten Domaren 15 ligger vid Kapellgatan på Vaxö i Vaxholm, se Figur 1. Fastigheten används idag som yta för biluppställning och det bedöms finnas en risk för markföroreningar. Domaren 15 är ca 760 kvm. Figur 1. Översiktskarta som visar var den berörda fastigheten är lokaliserad. Källa: Eniro. Lantmäteriet Medgivande R _ Datum: 29/01/2017 Provtagningsplan Page 2 (7)

45 PROVTAGNINGSPLAN 3 Geologi Enligt SGU (Sveriges Geologiska Undersökning) utgörs den naturliga jordarten inom fastigheten fyllning med underliggande lager av lera-silt. I närområdet förekommer även berggrund i dagen. Enligt SGU är jorddjupet endast 1-3m. Figur 2. Jordartskarta som visar att det berörda områdets naturliga jordart är lera-silt. Läget för den berörda fastigheten är markerat med svart cirkel. Källa: Sveriges Geologiska Undersökning 3.1 Hydrologi ytvatten och brunnar Närmaste vattenrecipient är Södra Vaxholmfjärden vilken återfinns ca 150m söder om fastigheten. Grundvattnets strömningsriktning uppskattas vara söderut. Enligt VISS (vatteninformation Sverige) ligger den berörda fastigheten inte inom något skyddsvärt område som vattentäkt eller Natura Enligt SGU finns det inga dricksvattenbrunnar på fastigheten eller i närområdet. Närmaste brunn är av typen energibrunn och återfinns ca 60m nordöst enligt SGU:s brunnsdatabas. Datum: 29/01/2017 Provtagningsplan Page 3 (7)

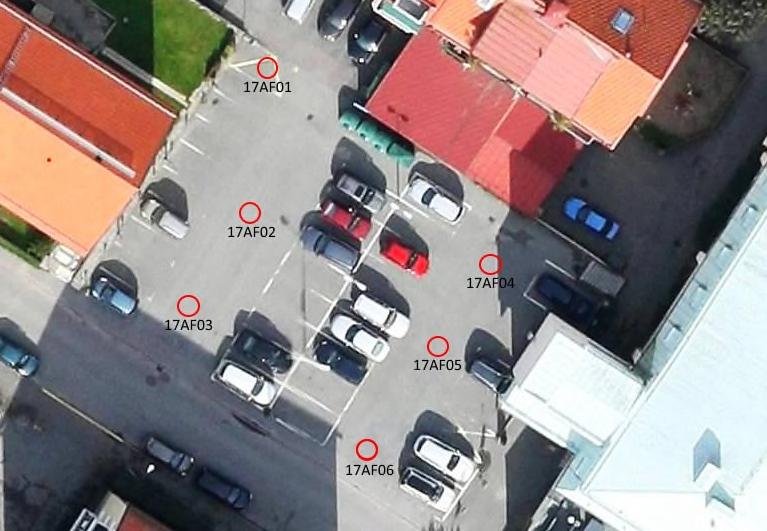

46 PROVTAGNINGSPLAN 4 Material och metod 4.1 Provtagningspunkter ÅF har fått i uppdrag att utföra miljöteknisk markundersökning på fastigheten Domaren 15 på Vaxö i Vaxholm. ÅF kommer att ha personal på plats för att ta jordprover vid utvalda provpunkter (6st) som är fördelade över fastigheten utefter hur ledningar och avlopp är lokaliserade. I fält arbetar ÅF:s personal utifrån företagets kvalitetssystem och provtagningsmetodik för att provtagning ska ske på ett likartat sätt i varje projekt. Provtagning sker med hjälp av tillhandahållen borrbandvagn från Gaia Survey AB. Provtagning kommer att ske i provpunkterna 17AF01-06 som är föreslagna i Figur 3 nedan. Proverna är utsatta där det inte är parkeringsyta på grund av att det inte går att spärra av parkeringen. Beroende på hur många bilar som är parkerade vid den miljötekniska markundersökningen kan provpunkter flyttas till ytor där bilar är parkerade enligt figur 3. Figur 3. Föreslagna provtagningspunkter, eftersom det är en parkeringsyta där det är begränsat att spärra av utförs provtagning främst på ytor som ej är parkering. Provpunkterna kan ändras i fält beroende på hur många bilar som är parkerade vid provtagningstillfället. Källa: Eniro. Lantmäteriet Medgivande R _ PEH grundvattenrör kommer att installeras under förutsättning att grundmarkvatten indikeras vid borrningarna. Borrning för installation av grundvattenrör utförs till max 4 m.u.my. (meter under markytan). Datum: 29/01/2017 Provtagningsplan Page 4 (7)

47 PROVTAGNINGSPLAN 4.2 Jordprovtagning Jordprover tas från markytan och nedåt, halvmeter för halvmeter (0-0,5 meter, 0,5-1 meter o.s.v.) vid varje provtagningspunkt för att dokumentera hela jordprofilen. Jordprover tas till ett djup på cirka 2-3 meter eller avslutas när grundvatten påträffas. Ibland påträffas naturliga hinder såsom berg varav borrningen får avslutas. Beroende på jordlagerföljd kan det även bli aktuellt med provtagning på vissa utvalda skikt. Jordproverna uttas från skruvborr monterad på borrbandvagn. Vid provtagningstillfället kommer samtliga prover att analyseras direkt i fält med en fotojonisationsdetektor (PID). Fältanalysen med PID-instrumentet är en relativ analys som indikerar om lättflyktiga kolväten förekommer i jordprovet eller inte. Metoden används främst som beslutsunderlag i fält. För att undvika korskontaminering används alltid engångshandskar vid varje provtagning. Jordproverna uttas till glasburkar för analys till laboratorium och till gastäta påsar för fältanalys av lättflyktiga ämnen. Jordproverna förvaras väl kylda vid provtagning och transport till laboratorium. Oavsett om förorening indikeras av detta instrument kommer ett antal jordprover att skickas till ackrediterat laboratorium ALS för vidare analys. 4.3 Grundvattenprovtagning ÅF avser att installera 1-2st grundvattenrör av typen PEH-rör om vatten påträffas vid någon av provpunkterna. Om grundvatten påträffas renspumpas grundvattenrören. Grundvattenprovtagning utförs sedan ca 1 vecka senare så att förhållandena i marken hinner återställas. Grundvattenrören mäts in med precisions GPS. Vid grundvattenprovtagning minst 1 vecka efter installation skall grundvattennivån i grundvattenrören höjdbestämmas med lod och sedan omsättas igen med minst 3 rörvolymer. Provtagning kommer att utföras med hjälp av peristaltisk pump. Vattenproverna kommer även filtreras på labb avseende på metaller med 0,45 µm filter. För att undvika korskontaminering rengörs utrustningen noggrant i fält mellan provtagningarna, t ex tvättas lod mellan varje provtagningar. 4.4 Analys jord och grundvatten Som utgångspunkt skickas 2 jordprover per provpunkt för analys på ackrediterat laboratorium. Proverna analyseras med avseende på PAH, alifater, aromater, BTEX, PCB och metaller. Om grundvatten påträffas analyseras proverna med avseende på PAH, alifater, aromater, BTEX, PCB och metaller. Datum: 29/01/2017 Provtagningsplan Page 5 (7)

48 PROVTAGNINGSPLAN 5 Föreslagna riktvärden För fastigheten Domaren 15 pågår ett arbete att ta fram en detaljplan, i planen föreslås byggnation av bostäder på fastigheten. 5.1 Jord ÅF föreslår att Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) kan tillämpas vilka återfinns i Naturvårdsverkets rapport NV Detta på grund av att det planeras att bygga bostäder på fastigheten. 5.2 Grundvatten Petroleumprodukter Svenska Petroleum och Biodrivmedel Institutet (SPBI) har tagit fram generella riktvärden för grundvatten som är baserade på de förutsättningar och föroreningstyper som är förknippade med drivmedelsstationer. Dessa har beräknats fram av Kemakta Konsult AB med bland annat inhämtad data från de SPIMFAB-projekt som utförts i Sverige. ÅF föreslår att SPBI:s branschspecifika riktvärden kan tillämpas för miljörisker avseende ytvatten respektive ångor i byggnader enligt tabell 5.10 i rapporten Efterbehandling av förorenade bensinstationer och dieselanläggningar, publicerad Detta på grund av närheten till Södra Vaxholmfjärden samt att det planeras bostäder på platsen. Metaller ÅF föreslår att SGU:s riktvärden för bedömningsgrunder för grundvatten kan tillämpas som riktvärden avseende metaller vilka återfinns i tabell 1 i rapport 2013:01, se Bilaga 1. Tabellen redovisar ett antal parametrar med halter i olika klasser från 1-5. Klass 1 är mycket låg halt och 5 mycket hög halt. Riktvärdet är satt till gränsen för otjänligt dricksvatten vilket är klass 5. 6 Säkerhet i fält För ÅF går säkerheten alltid i första hand. Provtagning sker på ett säkert och systematiskt sätt för att undvika allvarliga incidenter samt olyckor. Täckande varselkläder och hjälm bärs av all personal från ÅF. Ingen mobilanvändning sker i anslutning till borrbandvagn. Datum: 29/01/2017 Provtagningsplan Page 6 (7)

49 PROVTAGNINGSPLAN 7 Referenser Naturvårdsverket., Rapport 5976., Riktvärden för förorenad mark, modellbeskrivning och vägledning. SGU. Kartvisare. Vatteninformationssystem Sverige, Vattenkarta. Eniro. Karttjänst. Trafikverket., Rapport 2004:90., Hanteringar av tjärhaltiga beläggningar Sveriges Geologiska Undersökning (SGU)., Sveriges geologiska undersöknings föreskrifter om miljökvalitetsnormer och statusklassificering för grundvatten. Datum: 29/01/2017 Provtagningsplan Page 7 (7)

50 BILAGA 1 SGU:s bedömningsgrunder för grundvatten Page 1 (1)
