Kompletterande miljöteknisk markundersökning inför ny detaljplan, Gårdsten, Göteborgs kommun

Transkript

1 Kompletterande miljöteknisk markundersökning inför ny detaljplan, Gårdsten, Göteborgs kommun Projektnummer: Upprättad av: Jenny Rönnegård Granskad av Linn Carlström Ödegaard Godkänd av: Markus Nilsson Uppdragsgivare: Göteborgs Stad Fastighetskontoret Sandström Miljö & Säkerhetskonsult AB Exportgatan 38 C, Hisings Backa. Tel Fax Korta gatan 7, Solna. Tel Småbåtsgatan 1, Luleå, Tel: Org. nr ,

2 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Sammanfattning Sandström Miljö & Säkerhetskonsult AB har på uppdrag av Fastighetskontoret i Göteborg genomfört en kompletterande miljöteknisk markundersökning vid Kryddhyllan i Gårdsten i Göteborgs kommun. Göteborgs stad håller på att ta fram en detaljplan för bostäder, odlingslotter, lekplatser och grönytor m.m. och inför en förändrad markanvändning behöver föroreningssituationen i området utredas. Under 2014 genomförde Sandström på uppdrag av Fastighetskontoret i Göteborg en översiktlig undersökning av området. Resultatet från den undersökningen har inkluderats i denna undersökning. De undersökta fastigheterna Gårdsten 16:1 m. fl. ligger i en svacka mellan flera bergsknallar. Svackan är utfylld i omgångar med fyllnadsmassor i form av bland annat sprängsten. Mäktigheten på fyllnadsmaterialet är troligtvis minst 5 meter och under fyllnadsmaterialet återfinns naturligt torv. Fyllnadsmaterialets ursprung är okänt. Området har indelats in i tre egenskapsområden kallade område A, område B och område C. I den översiktliga undersökningen från 2014 genomfördes provtagning i tio provgropar inom område A och B. I en provgrop installerades ett grundvattenrör. Vidare togs ett schaktvattenprov i en provgrop. I den kompletterande undersökningen utökades provtagningen med ytterligare 10 st provgropar i vardera område A och B samt 14 st provropar i det ännu inte undersökta område C. Det samlade resultatet från båda undersökningarna visar att samlingsprov från fyllnadsmaterialet i område A innehåller förhöjda halter av PAH-H och PAH M. De högsta halterna, som överstiger riktvärden för känslig markanvändning, är belägna mellan 0,5-1,0 m under markytan. I jorden på mellan 0-0,5 m ligger PAH-halterna i nivå med riktvärden för känslig markanvändning vilket innebär att ytlagret inte bedöms utgöra några risker med tanke på nuvarande markanvändning med bollplaner. I samband med ändrad markanvändning bedöms efterbehandlingsåtgärder av fyllnadsmaterialet som nödvändig. De uppmätta halterna av PAH-M och PAH-H på 0,5-1,0 m bedöms utgöra en risk för markmiljön samt för människor genom exponering via ångor i byggnader och via intag av växter. Hur djupt det förorenade fyllnadsmaterialet behöver efterbehandlas är inte fullt ut utrett. Främst är det risken för intag via växter samt ångor i byggnader som bör minimeras. För att minska risken för exponering av PAH-M genom ångor i byggnader och risker för markmiljön från PAH-H räcker det eventuellt med att byta ut den översta metern jord mot rena massor. Risker för ångor i byggnader går dessutom att minska genom byggnadstekniska åtgärder. Gällande risken för exponering av PAH-H genom intag av växter är detta högst beroende på vilka typer av växter som ska planteras och hur långt ner i marken dess rötter sträcker sig. Vidare bedöms det lämpligt att komplettera med fler grundvattenanalyser från området för att säkerställa att föroreningssituationen i grundvattnet och längre ner i sprängstenensfyllningen. 2

3 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning I samlingsprov som ska visa på medelhalten för hela område B har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö, men i ett stickprov har halter av PAH-H uppmätts som överstiger riktvärden för KM vilket skulle kunna innebära att det på enskilda platser inom området finns risker för exponering via intag av växter. I område B finns planer på att anlägga odlingslotter, en bollplan och bostäder. Någon generell efterbehandling av fyllnadsmassorna inom område B bedöms inte som nödvändig, men om fyllnadsmassorna återanvänds inom området bör kompletterande provtagning genomföras i samband med entreprenaden. Detta gäller framför allt i områden där odlingslotter ska anläggas. Liksom för område A bedöms det lämpligt att komplettera med fler grundvattenanalyser från området för att säkerställa att föroreningssituationen i grundvatten och i jorden längre ner i sprängstenensfyllningen. I samlingsprov uttagna på 0-1,0 meters djup i område C har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö. I ett enskilt stickprov har halter av PCB överstigande riktvärdet för KM påvisats. I område C finns planer på att anlägga en lekplats och grönytor, ingen generell efterbehandling av fyllnadsmaterialet bedöms nödvändig här. För att helt minska eventuell risk för exponering av PCB bör markytorna som ska användas som grönytor och lekpark tillföras ny ytjord. Osäkerheter i undersökningen är att antalet delprov per samlingsprov är mellan 10 till 14 st vilket är för få för att uppnå helt repeterbara resultat. Resultatet av de dubbelprov som analyserats visar ändå på en relativt god samstämmighet. Ytterligare osäkerheter är det faktum att inga samlingsprov finns för fyllnadsmaterial djupare beläget än 1,0 meter under markytan. Anledningen till detta är att det inte går att gräva särskilt mycket djupare provgropar i sprängstensfyllet och troligtvis skulle även skruvborrning bli problematisk. I område A och B bedöms fyllnadsmaterialet gå ner till som mest ca 5 meter under markytan. Ett grundvattenprov och ett schaktvattenprov är analyserade och tyder på en relativt låg halt PAH och olja i grundvatten. Kompletterande grundvattenanalyser kan vara nödvändiga. 3

4 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning SAMMANFATTNING INLEDNING OCH SYFTE GENERELL OMRÅDESBESKRIVNING GEOLOGISKA OCH HYDROGEOLOGISKA FÖRHÅLLANDEN HISTORIK TIDIGARE UNDERSÖKNINGAR PROVTAGNINGSPLAN KOMPLETTERANDE UNDERSÖKNING FÄLTARBETE INLEDNING JORDPROVTAGNING RIKTVÄRDEN JORD VATTEN AKTUELLA RIKTVÄRDEN PÅ UNDERSÖKNINGSPLATSEN RESULTAT FÄLTOBSEVATINER I SAMBAND MED DEN UTÖKADE UNDERSÖKNINGEN ANALYSRESULTAT JORD I SAMBAND MED DEN UTÖKADE UNDERSÖKNINGEN SAMMANSTÄLLT RESULTAT FÖR METALLER, PAH OCH PCB PETROLEUMÄMNEN ASFALT VATTEN FÖRENKLAD RISKBEDÖMNING PROBLEMBESKRIVNING SPRIDNINGSFÖRUTSÄTTNINGAR EXPONERINGSANALYS EFFEKTANALYS OSÄKERHETER SAMLAD RISKBEDÖMNING REFERENSER Bilagor Bilaga 1a Bilaga 1b Bilaga 1c Bilaga 1d Bilaga 1e Bilaga 2 Bilaga 3 Bilaga 4a Bilaga 4b Bilaga 5 Situationsplan kompletterande provgropar Situationsplan med resultat från samlingsprover 0-0,5 m Situationsplan med resultat från samlingsprover 0,5-1,0 m Situationsplan med resultat från stickprover 0-0,5 m Situationsplan med resultat från stickprover 0,5-1,0 m Provtagningsprotokoll kompletterande undersökning Foton kompletterande undersökning Analysresultat jord kompletterande undersökning Analysresultat jord översiktlig undersökning Analysrapporter jord kompletterande undersökning 4

5 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning 1 Inledning och syfte Sandström Miljö & Säkerhetskonsult AB (Sandström) har på uppdrag av Fastighetskontoret i Göteborg till genomfört en kompletterande miljöteknisk markundersökning av Gårdsten 16:1 m. fl. i Göteborgs kommun. En översiktlig miljöteknisk markundersökning av området genomfördes av Sandström på uppdrag av Fastighetskontoret i Göteborg. I denna kompletterande undersökning förtätas provtagningen som genomfördes 2014 och ytterligare ett område i norr inkluderas i provtagningen. Göteborgs stad håller på att ta fram en detaljplan för bostäder och odlingslotter m.m. i området och i samband med det ska föroreningssituationen i marken utredas. Syfte med den kompletterande miljötekniska markundersökningen var att: Identifiera potentiella föroreningskällor inom undersökningsområdet. Identifiera potentiellt förorenade områden. Bedöma om en eventuell förorening utgör en risk för människors hälsa eller för miljön. 2 Generell områdesbeskrivning Det aktuella undersökningsområdet ligger i stadsdelen Gårdsten i Göteborgs kommun, figur 1 och 2. Figur 1. Karta från som visar lokaliseringen. 5

6 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Område som inkluderats först i denna kompletterande undersökning. I nya detaljplanen kommer detta område att användas till lekplats och grönytor Område som ingick i den översiktliga undersökningen från I nya detaljplanen kommer detta område att användas till bostäder, odlingslotter mm Figur 2. Karta från Utredningsområdet är inringat med rött och blått Undersökningsområdet består av två grusade planer och ett grönområde, figur 2. I närområdet finns bostäder och skog. 2.1 Geologiska och hydrogeologiska förhållanden Stadsbyggnadskontoret har gjort ett geotekniskt utlåtande för området (Göteborgs Stad 2013). Enligt utredningen består området av en torvmosse som har fyllts ut successivt. Utfyllnaden påbörjades runt och pågick under några år. Mäktigheten är cirka en meter i kanterna och mellan tre och fem meter i mittenpartiet. Fyllnadsmaterialet består av en blandning av sprängsten och lera. Fyllnadsmaterialet är täckt med lera och grus. Grundvattennivån ligger mellan en och två meter under markytan. 2.2 Historik Vid sökning i kommunens bygglovsarkiv framkom att år 1974 gjordes en ansökan om att anlägga en bollplan. Vidare finns det handlingar om byggande och tillbyggnad av klubbhus under årens lopp. Det finns ingen information om de aktuella delarna av fastigheterna i länsstyrelsens databas över potentiellt förorenade områden. Att området är utfyllt på något sätt är en rimlig bedömning vilket verifierades i den översiktliga miljötekniska markundersökningen som genomfördes av Sandström 2014 inom de två bollplanerna. Inom grönområdet norr om bollplanerna finns synliga tecken som tyder på verksamhet i form av någon typ av motorsport/crossbana, figur 2. Även här bedöms det som troligt att området blivit utfyllt. 6

7 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning 2.3 Tidigare undersökningar Översiktlig miljöteknisk markundersökning Inom området som utgörs av två bollplaner (markerat med rött i figur 2) genomfördes en översiktligt miljöteknisk markundersökning 2014 av Sandström på uppdrag av Fastighetskontoret i Göteborg (Sandström 2014). Då grävdes 10 provgropar, 5 inom den ena bollplanen och 5 inom den andra. Resultatet visade att området utgörs av fyllnadsmassor i form av en blandning av sand, lera och grus. I de flesta av provgroparna påträffades även sprängsten från cirka en halvmeter under markytan. Mäktigheten på fyllnadsmaterialet är inte helt fastställd. Föroreningsmässigt visar analyser av jorden att fyllnadsmaterialet innehåller förhöjda halter av PAH-16. I en provgrop påvisades halter utöver riktvärden för känslig markanvändning (KM) och i en annan provgrop påvisades halter över riktvärden för mindre känslig markanvändning (MKM). I övriga provgropar uppmättes inga halter av PAH-16 över riktvärden för KM, figur 3. Figur 3. Resultat av tidigare genomförda undersökning (Sandström, 2014) I PGD uttogs ett vattenprov från botten av provgropen (ca 1,0 meter under markytan). Resultatet visar att vattnet innehåller förhöjda halter av tyngre alifatiska kolväten (>C 16-C 35, PAH-M och PAH-H. I PGA installerades ett gv-rör. Grundvattenytan låg ca 3 meter under markytan och spår av PAH-L uppmättes i grundvattnet Geoteknisk undersökning Fastighetskontoret i Göteborg Stad har satt ihop en sammanställning av genomförda geotekniska undersökningar i området. En är genomförd av 7

8 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Gatukontoret i Göteborg 1983 och en är genomförd av Gatubolaget I sammanställningen framgår att fyllnadsmaterialet inom området utgörs av sten och grus ner till ett djup av mellan 3-5 meter under markytan. Under fyllnadsmaterialet följer torv. Djup till berg varierar från ca 4 meter från markytan till över 14 meter. 3 Provtagningsplan kompletterande undersökning Den kompletterande undersökningen genomfördes efter diskussion med beställare och miljökontoret i Göteborg med fokus på samlingsprovtagning. Samlingsprovtagning är tillämpbart där det förorenade områden utgörs av heterogena fyllnadsmassor och syftet är att ta reda på medelhalten av föroreningar i jorden genom att samla många prov från ett egenskapsområde och sedan slå ihop alla dessa delprov till ett samlingsprov som skickas till laboratorium för analys. Egenskapsområdena valdes med utgångspunkt från resultat av den tidigare genomförda undersökningen och uppgifter om att även området norr om bollplanerna utgörs av utfyllnadsmaterial. Valda egenskapsområden redovisas i figur 4. C B A Figur 4. Indelning av egenskapsområden För att följa den s.k. SSP-metoden som är en metodik framtagen för samlingsprovtagning av fyllnadsjord (Larsson 2012) skulle ca 30*3 st provtagningspunkter uttas inom varje egenskapsområde. Eftersom det från den tidigare undersökningen stod klart att fyllnadsmaterialet i både område A och B till stor del utgjordes av sprängsten gjordes bedömningen att borrning med borrbandvagn inte var genomförbart. Då återstod provgropsgrävning, men det bedömdes inte rimligt att gräva 90 provgropar per egenskapsområde på grund av för stor åverkan på bollplanerna. Istället togs beslut om komplettering med ca 10 provgropar per egenskapsområde. 8

9 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning För att analys av samlingsprov ska bedömas som en tillförlitlig metod att uppskatta medelhalten i fyllnadsmassor är följande viktigt: homogenisering av delprov och samlingsprov bör vara noggrann resultaten ska vara repetitiva inga punktkällor bör förekomma C Figur 5. Provtagningsplan för kompletterande undersökning PG1 till PG34. Gamla provpunkter från 2014 PGA-PGJ är markerade med färg enligt resultat, grön<km, gul>km, oragne>mkm Provtagningen i PG1-34 genomfördes i den översta metern i fyllnadsmassorna uppdelat på 0-0,5 meter under markytan (m u my) och 0,5-1,0 m u my, figur 5. 4 Fältarbete 4.1 Inledning Fältarbetena genomfördes den till Provgroparna grävdes av Stenungsunds industri- och fastighetsservice AB och insamling av 9

10 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning jordprov genomfördes av Linn Carlström Ödegaard och Marcus Samuelsson från Sandström. Samtliga provtagningsarbeten utfördes i enlighet med de rekommendationer och riktlinjer som SGF har utarbetat (SGF 2004). Samtliga inmätningsarbeten utfördes med GPS med centimeternoggrannhet. Inmätningen genomfördes av personal från Sandström. 4.2 Jordprovtagning Kompletterande jordprovtagning utfördes i 34 st provgropar och sammanlagt insamlades 73 st jordprov. Provgropsgrävningen utfördes med grävmaskin och lokaliseringen redovisas i figur 5 och bilaga 1a. Jordprov togs generellt för varje halvmeter ner till ca en meter. Fältintrycken noterades fortlöpande i ett provtagningsprotokoll, bilaga 2. Foton från provgropsgrävningen redovisas i bilaga 3. Samtliga jordprov analyserades med PID-instrument inomhus innan sammanslagning och homogenisering av samlingsprov. Urval av prov till laboratorieanalys gjordes. Jordproverna förpackades i diffusionstäta plastpåsar och förvarades kallt och mörkt i fält och under transporter. Utvalda jordprov lämnades till ackrediterat laboratorium (ALS) för analys med avseende på alifater, aromater, BTEX, PAH, PCB och metaller. Sammanslagningen av stickprov till samlingsprov genomfördes enligt: 1. Område A 0-0,5 m (dubbelprov) 2. Område A 0,5-1,0 m 3. Område B 0-0,5 m (dubbelprov) 4. Område B 0,5-1,0 m 5. Område C 0-0,3 m (dubbelprov) 6. Område C 0,3-1,0 m En dl jord från varje ingående stickprov samlades i en provtagningspåse som noggrant skakades tills jorden bedömdes homogeniserad. Samlingsprov från område C innehöll en större del finfraktioner i form av lera vilket innebar att homogeniseringen istället skedde i en plasthink där leran finfördelades med en spatel och blandades in i övrigt fyllnadsmaterial Samlingsprov I samlingsproven från Område A ingick jord från PG1-PG8, PG28:2 och PG29, vilket innebär 10 st olika stickprov, bilaga 1a I samlingsproven från Område B ingick jord från PG9-PG17 och PG30, vilket innebär 10 st olika stickprov, bilaga 1a 10

11 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning I samlingsproven från Område C ingick jord från PG18-PG20, PG22-PG28 och PG31-PG34, vilket innebär 14 st olika stickprov, bilaga 1a 5 Riktvärden 5.1 Jord Naturvårdsverket har utarbetat generella riktvärden för bedömning av förorenad mark (Naturvårdsverket 2009a). De generella riktvärdena har utarbetats för två olika typer av markanvändning, där exponeringsvägar och exponerade grupper samt skyddsvärdet för miljön varierar. De två markanvändningarna är känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För markanvändningarna beaktas olika exponeringsvägar för människa, nämligen intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar samt dricksvatten som har tagits ur grundvattnet. För miljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. Avfall Sverige har tagit fram uppdaterade bedömningsgrunder för förorenade massor (Avfall Sverige 2007). I rapporten redogörs för rekommenderade haltgränser för farligt avfall. 5.2 Vatten Riktvärden för petroleumämnen i grundvatten har tagits fram av Svenska Petroleum och Biodrivmedel Institutet (SPBI 2011). Riktvärdena är framtagna för fem olika exponeringsvägar för föroreningar i grundvattnet; dricksvatten, ångor i byggnader, bevattning samt miljörisker i ytvatten och våtmarker. Sveriges geologiska undersökning, SGU, har tagit fram bedömningsgrunder för grundvatten (SGU 2013). Syftet med bedömningsgrunderna är främst att bedöma grundvattnets användbarhet som dricksvatten. Bedömningsgrunderna baseras bland annat på bakgrundsvärden, Livsmedelsverkets gränsvärden för dricksvatten och Socialstyrelsens riktvärden för dricksvatten. 11

12 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning 5.3 Aktuella riktvärden på undersökningsplatsen Nuvarande markanvändning för område A och B är bollplaner och för Område C grönområde. Den nya detaljplanen föreslår bostäder, odlingslotter, lekplatser, bollplaner och grönområden. Därför bedöms markanvändningen inom undersökningsområdet klassificeras som KM både med nuvarande och planerad markanvändning. Då delar av undersökningsområdet i framtiden troligtvis kommer att schaktas ur för byggnation, kommer jordmassor att transporteras från undersökningsområdet. Erhållna analyssvar jämförs därför även med riktvärden för MKM och haltgränserna för farligt avfall, då dessa riktvärden vanligen används vid klassning av uppschaktade massor. Vad gäller vatten jämförs resultaten för metallhalter i vatten både med riktvärden för förorenat grundvatten och med bedömningsgrunderna för grundvatten. Eftersom analys har gjorts med avseende på petroleumämnen jämförs resultaten även med SPBIs riktvärden för grundvatten. Aktuell exponeringsväg för ytligt grundvattnet bedöms vara ångor i byggnader. 6 Resultat 6.1 Fältobservationer i samband med den utökade undersökningen Område A och B Fyllnadsmassorna i område A och B bedöms som likartade och består av en blandning av sand, lera och grus. I de flesta av provgroparna påträffades även sprängsten cirka en halvmeter under markytan. Inget naturligt jordlager under sprängstenen har identifierats. I samband med första provtagningsomgången grävdes några gropar ner till ca 2 m u my och inte heller då kunde någon naturlig underliggande jordmatris uppmärksammas. Samtliga jordprov i område A och B mättes med PID-instrument för kontroll av flyktiga organiska föreningar. Mätningen skedde i plastpåse efter att jorden uppnått rumstemperatur. Inga flyktiga kolväten kunde påvisas. I PG2 påträffades asfalt. Område C Fyllnadsmassorna i område C består av en blandning av mull, sand, lera och grus. Mäktigheten på fyllnadsmaterialet varierar mellan 0,2 till 0,5 meter. Under fyllnadsmaterialet återfinns lera. Samtliga jordprov i område C mättes med PID-instrument för kontroll av flyktiga organiska föreningar. Mätningen skedde i plastpåse efter att jorden uppnått rumstemperatur. Inga. Inga flyktiga kolväten kunde påvisas. I området kring PG23 stod en skrotbil uppställd. I denna provtagningspunkt påträffades också asfalt. 12

13 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning 6.2 Analysresultat jord i samband med den utökade undersökningen I bilaga 4a redovisas samtliga resultat från laboratorieanalyserna av jordprov uttagna till den kompletterande undersökningen tillsammans med Naturvårdsverkets generella riktvärden för KM och MKM. Vidare redovisas även Avfall Sveriges rekommenderade haltgränser för farligt avfall. Analysrapporter med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 5. I bilaga 1b redovisas resultatet från den översiktliga undersökningen. 6.3 Sammanställt resultat för metaller, PAH och PCB Område A, 0-0,5 m I område A, djup 0-0,5 har totalt fem jordprov analyserats med avseende på PAH. Resultatet visar att samlingsproven från de 10 provgropar i område A som togs ut i samband med den kompletterande undersökningen (Område A och Område A:2) innehåller förhöjda halter av PAH-M och PAH-H på mellan 0-0,5 meters djup, tabell 1. Metallhalter ligger under riktvärden för KM och för PCB ligger de uppmätta halterna under laboratoriets rapporteringsgräns. Dubbelproven visar inte på en total samstämmighet men bedöms tillräcklig för att bedöma att medelhalten på PAH-H i de översta 0-0,5 metrarna ligger ungefär i nivå med riktvärden för KM. Tre st enskilda jordprov från område A, nivån 0-0,5 m är analyserade. Två prov från den översiktliga undersökningen (PGD och PDF) och ett från den kompletterande undersökningen (PG4). I samtliga jordprov ligger halterna av metaller under riktvärden för KM. Halterna av PAH ligger under laboratoriets rapporteringsgräns. 13

14 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 1. Ett urval av resultat av laborationsanalyser från både den översiktliga och den kompletterande undersökningen i Område A, 0-0,5m (petroleumanalyser redovisas i bilaga 4a och b). Grå markering visar aktuellt riktvärde, gul markering visar halter som överstiger aktuellt riktvärde. Fetmarkering visar halter som överstiger laboratoriets rapporteringsgräns. Beteckning: MKM Riktvärde KM Riktvärde Dubbelprov Område A Område A:2 PG4 PGD PGF Djup (m): 0-0,5 0-0,5 0-0,5 0-0,6 0-0,5 Summa PAH-L 15 3 <0,15 <0,15 <0,15 <0.15 <0.15 Summa PAH-M ,26 0,81 <0,25 <0.25 <0.25 Summa PAH-H ,33 1,1 <0,25 <0.25 <0.3 Arsenik (As) <0,5 <0,5 0,52 0,5 0,605 Barium (Ba) ,6 54,5 40,1 39,7 52 Kadmium (Cd) 15 0,5 0,187 0,173 <0,1 <0.1 <0.1 Kobolt (Co) ,73 4,02 2,29 5,27 5,36 Krom (Cr) ,73 6,43 3,4 9,5 8,6 Koppar (Cu) ,68 10,6 5, ,7 Kvicksilver (Hg) 2,5 0,25 <0,2 <0,2 <0,2 <0.2 <0.2 Nickel (Ni) ,03 5,32 2,4 7,46 6,77 Bly (Pb) ,9 10,9 14,2 7,76 6,88 Vanadin (V) ,5 16,1 8,79 22,6 19,8 Zink (Zn) ,3 85,2 90,3 70,2 34,1 Summa PCB-7** 0,2 0,008 <0,007 <0, Torrsubstans (%) 92,2 91,5 92,1 92,4 90, Område A 0,5-1,0 m I område A, djup 0,5-1,0 m har totalt nio jordprov analyserats med avseende på PAH. Resultatet visar att samlingsprov från de 10 provgroparna i område A uttagna i samband med den kompletterande undersökningen (Område A) innehåller förhöjda halter av PAH-L, PAH-M och PAH-H på mellan 0,5-1,0 meters djup, tabell 2. Medelhalten för Område A, 0,5-1,0 m ligger över riktvärden för KM. De enskilda analyserna från de olika provgroparna visar på stor variation inom område A. PGH (från den översiktliga undersökningen) är det stickprov som visar upp högst halter av PAHer. I detta prov överstigs riktvärdet för MKM för PAH-H. Metaller ligger generellt under riktvärden för KM och PCB-halten är lägre än laboratoriets rapporteringsgräns. 14

15 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 2. Ett urval av resultat av laborationsanalyser från både den översiktliga och den kompletterande undersökningen i Område A, 0,5-1,0m (petroleumanalyser redovisas i bilaga 4a och b). Grå markering visar aktuellt riktvärde, gul markering visar halter som överstiger aktuellt riktvärde. Fetmarkering visar halter som överstiger laboratoriets rapporteringsgräns. Beteckning: MKM Riktvärde KM Riktvärde Djup (m): Summa PAH-L 15 3 Summa PAH-M 20 3 Summa PAH-H 10 1 Område A 0,5-1,0 PGE PGF PGG PGH PG28:2 PG5 PG3 PG6 0,6-1,0 0,5-1,0 0,5-1,2 0,4-0,8 0,5-1 0,5-1 0,5-1 0,5-1 0,23 <0,15 <0,15 <0,15 0,88 <0,15 0,14 <0,15 <0,15 3,8 <0,25 <0,25 <0,25 8,2 <0,25 4,4 <0,25 <0,25 4,9 <0,25 <0,25 <0, ,11 4,4 0,12 <0,3 Arsenik (As) ,816 0,589 <0,5 1,77 < Barium (Ba) ,1 77,8 37,1 72,2 55, Kadmium 0,119 0,157 <0.1 <0.1 0, (Cd) 15 0,5 Kobolt (Co) ,05 6,69 4,31 6,74 3, Krom (Cr) ,37 12,9 7,28 14,7 4, Koppar (Cu) , ,5 28,9 9, Kvicksilver <0,2 <0.2 <0.2 <0.3 < (Hg) 2,5 0,25 Nickel (Ni) ,4 11,8 5, , Bly (Pb) ,3 8,45 5,95 10,7 17, Vanadin (V) ,7 27, , Zink (Zn) ,8 42,1 22,4 41,3 91, Summa PCB- 7** 0,2 0,008 <0,007 - <0, Torrsubstans (%) 89,9 87,1 94,1 76, ,4 90,7 91,6 93, Område B 0-0,5 m I område B, djup 0-0,5 m har totalt sex jordprov analyserats med avseende på PAH. Resultatet visar att samlingsproven från de 10 provgroparna från område B (Område B och Område B:2) uttagna i samband med den kompletterande undersökningen innehåller halter av såväl PAHer, metaller och PCB som ligger under riktvärden för KM. tabell 3. Detsamma gäller för de fyra enskilda jordprov från denna nivå inom område B som analyserats på laboratorium. 15

16 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 3. Ett urval av resultat av laborationsanalyser från både den översiktliga och den kompletterande undersökningen i Område B, 0-0,5 m (petroleumanalyser redovisas i bilaga 4a och b). Grå markering visar aktuellt riktvärde, gul markering visar halter som överstiger aktuellt riktvärde. Fetmarkering visar halter som överstiger laboratoriets rapporteringsgräns. MKM KM Område Område Beteckning: Riktvärde Riktvärde B B:2 PG9 PGA PGC PGI Djup (m): 0-0,5 0-0,5 0-0,7 0-0,5 0-0,2 0,2-0,3 Summa PAH-L 15 3 <0,15 <0,15 <0,15 <0,15 <0,15 <0.15 Summa PAH-M 20 3 <0,25 <0,25 <0,25 <0,25 <0,25 <0.25 Summa PAH-H 10 1 <0,25 <0,25 <0,25 <0,25 <0,3 <0.25 Arsenik (As) <0,5 <0,5 <0,5 3,41 <0.5 3,5 Barium (Ba) ,5 56, ,5 39,3 85,9 Kadmium (Cd) 15 0,5 0,158 0,107 <0,1 0,133 0,2 0,123 Kobolt (Co) ,28 3,92 6,29 7,18 1,57 10,2 Krom (Cr) ,97 6,31 11,3 14 2,65 23,5 Koppar (Cu) ,9 35,5 18,4 16,6 4,89 19 Kvicksilver (Hg) 2,5 0,25 <0,2 <0,2 <0,2 <0.2 <0.2 <0.2 Nickel (Ni) ,45 4,24 8,09 13,8 2,22 20,4 Bly (Pb) ,4 15,7 11,8 11,6 19,1 13,7 Vanadin (V) ,1 18,2 29,4 30,4 5,67 31,3 Zink (Zn) , , ,2 Summa PCB- 7** 0,2 0,008 <0,007 <0, < Torrsubstans (%) 91,8 92,1 87,5 91, Område B 0,5-1,0 m I område B, djup 0,5-1,0 m har totalt fem jordprov analyserats med avseende på PAH. Resultatet visar att samlingsprov från de 10 provgroparna i område B (Område B) uttagna i samband med den kompletterande undersökningen, inte innehåller några halter av vare sig PAHer eller PCB som ligger över laboratoriets rapporteringsgräns. Halten metaller ligger under riktvärden för KM, tabell 4. Av de fyra st enskilda stickprov från område B, nivå 0,5-1,0 m som är analyserade innehåller tre förhöjda halter av PAHer. I ett stickprov från den översiktliga undersökningen, PGJ överstiger halten PAH-H riktvärden för KM. Halten PCB i stickproven ligger under laboratoriets rapporteringsgräns. Metallhalterna understiger riktvärden för KM. 16

17 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 4. Ett urval av resultat av laborationsanalyser från både den översiktliga och den kompletterande undersökningen i Område B, 0,5-1,0 m (petroleumanalyser redovisas i bilaga 4a och b). Grå markering visar aktuellt riktvärde, gul markering visar halter som överstiger aktuellt riktvärde. Fetmarkering visar halter som överstiger laboratoriets rapporteringsgräns. MKM KM Område Beteckning: Riktvärde Riktvärde B PG9 PGB PGC PGJ Djup (m): 0,5-1,0 0,7-0,8 0,45-0,8 0,3-1,0 0,1-0,8 Summa PAH-L 15 3 <0,15 <0,15 <0,15 <0,15 <0,15 Summa PAH-M 20 3 <0,25 <0,25 0,57 <0,25 1,3 Summa PAH-H 10 1 <0,25 <0,25 0,88 0,18 1,7 Arsenik (As) ,48 <0,5 1,09 0,6 0,907 Barium (Ba) ,1 40,6 46,7 78,1 81,1 Kadmium (Cd) 15 0,5 <0,1 0,263 <0,1 <0,1 <0,1 Kobolt (Co) ,9 5,46 7,03 6,61 7,03 Krom (Cr) ,8 9,98 17, ,5 Koppar (Cu) ,7 36,7 13,4 22,8 26,7 Kvicksilver (Hg) 2,5 0,25 <0,2 <0,7 <0.2 <0.2 <0.2 Nickel (Ni) ,7 10,2 16,2 7,97 10,2 Bly (Pb) ,1 6,33 9,01 6,64 11,4 Vanadin (V) ,8 27,2 19,6 27,9 30,4 Zink (Zn) ,6 29,6 48,2 35,2 44,5 Summa PCB-7** 0,2 0,008 <0,007 - < <0.007 Torrsubstans (%) 74,8 27,8 83,8 89,7 84, Område C, 0-0,3 m I område C, djup 0-0,3 har totalt sex jordprov analyserats med avseende på PAH. Resultatet visar att samlingsproven från de 14 provgroparna i område C uttagna i samband med den kompletterande undersökningen (Område C och Område C:2) inte innehåller några halter av PAH eller PCB som överstiger laboratoriets rapporteringsgräns. Metallhalten ligger under riktvärden för KM. Dubbelproven visar på relativt god samstämmighet. Fyra st enskilda stickprov från område C, nivån 0-0,3 m är analyserade, samtliga uttagna i samband med den kompletterande undersökningen. I PG18 uppmättes halter av PCB som överstiger riktvärdet för KM, i övriga prov och för övriga analyserade parametrar ligger uppmätta halter under riktvärden för KM. 17

18 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 5. Ett urval av resultat av laborationsanalyser från både den översiktliga och den kompletterande undersökningen i Område C, 0-0,3 m (petroleumanalyser redovisas i bilaga 4a och b). Grå markering visar aktuellt riktvärde, gul markering visar halter som överstiger aktuellt riktvärde. Fetmarkering visar halter som överstiger laboratoriets rapporteringsgräns. MKM KM Område Område C C:2 Beteckning: Riktvärde Riktvärde PG18 PG19 PG23 PG25 PG32 Djup (m): 0-0,3 0-0,3 0-0,5 0-0,2 0,1-0,5 0-0,5 0-0,5 Summa PAH-L 15 3 <0,15 <0,15 <0,15 <0,15 <0,15 <0,015 <0,15 Summa PAH-M 20 3 <0,25 <0,25 <0,25 <0,25 <0,25 0,84 <0,25 Summa PAH-H 10 1 <0,25 <0,25 <0,25 <0,25 <0,30 0,86 <0,25 Arsenik (As) ,21 1,69 3,25 1,04 <0,5 6,78 2,33 Barium (Ba) ,1 65, , ,6 32,1 Kadmium (Cd) 15 0,5 <0,1 <0,1 <0,1 <0,1 0,263 <0,1 <0,1 Kobolt (Co) ,94 6, ,86 2,99 11,8 3,81 Krom (Cr) ,6 14,2 26,1 5,78 2,89 25,1 11 Koppar (Cu) ,3 13,7 22,3 7,53 6,2 20,8 8,79 Kvicksilver (Hg) 2,5 0,25 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 Nickel (Ni) ,1 12,3 20,6 4,21 6,67 24,9 7,03 Bly (Pb) ,1 17,4 14,8 9,33 25,3 18,4 19,6 Vanadin (V) ,1 26, ,6 8,32 39,6 17 Zink (Zn) ,8 79, , ,9 55,6 PCB <0,002 <0,002 <0,002 <0,002 - <0,002 <0,002 PCB <0,002 <0,002 <0,002 <0,002 - <0,002 <0,002 PCB <0,002 <0,002 0,0038 <0,002 - <0,002 <0,002 PCB <0,002 <0,002 <0,002 <0,002 - <0,002 <0,002 PCB <0,002 <0,002 0,0054 <0,002 - <0,002 <0,002 PCB <0,002 <0,002 0,0064 <0,002 - <0,002 <0,002 PCB <0,002 <0,002 0,0031 <0,002 - <0,002 <0,002 Summa PCB- - 0,2 0,008 <0,007 <0,007 0,019 <0,007 7** <0,007 <0,007 Torrsubstans (%) 78,9 78,2 76,1 79,2 93,7 77,4 76, Område C 0,3-1,0 m I område C, djup 0,3-1,0 m har ett samlingsprov från de 14 provgroparna i område C uttagna i samband med den kompletterande undersökningen (Område C) analyserats, tabell 6. Resultatet visar att jorden inte innehåller några halter av vare sig PAH eller metaller som överstiger riktvärden för KM. PCB-halten ligger under laboratoriets rapporteringsgräns. 18

19 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 6. Ett urval av resultat av laborationsanalyser från både den översiktliga och den kompletterande undersökningen i Område C, 0-0,3 m (petroleumanalyser redovisas i bilaga 4a och b). Grå markering visar aktuellt riktvärde, gul markering visar halter som överstiger aktuellt riktvärde. Fetmarkering visar halter som överstiger laboratoriets rapporteringsgräns. MKM KM Område C Beteckning: Riktvärde Riktvärde Djup (m): 0,3-1,0 Summa PAH-L 15 3 <0,15 Summa PAH-M 20 3 <0,25 Summa PAH-H ,081 Arsenik (As) ,24 Barium (Ba) Kadmium (Cd) 15 0,5 <0,1 Kobolt (Co) ,4 Krom (Cr) ,6 Koppar (Cu) ,9 Kvicksilver (Hg) 2,5 0,25 <0,2 Nickel (Ni) ,1 Bly (Pb) ,1 Vanadin (V) Zink (Zn) ,6 Summa PCB-7** 0,2 0,008 <0,007 Torrsubstans (%) 76,7 6.4 Petroleumämnen Totalt har fyra stickprov från område A, B och C analyserats även med avseende på petroleumkolväten, bilaga 4a och b. Inga halter över laboratoriets rapporteringsgräns har uppmätts i något av proven. 6.5 Asfalt I PG2 och i PG23 påträffades asfaltslager i provgroparna. I PG2 påträffades asfalten som ett lager i provgropen och i PG23 utgjorde den ytlagret. Asfalten provtogs och skickades för analys. Tyvärr försvann asfalten från PG23 i samband med transporten till laboratoriet men resultatet från PG2 visar att asfalten innehåller halter av PAH som ligger under riktvärden för KM, bilaga 4a. Detta innebär att asfalten ej betraktas som tjärasfalt. 6.6 Vatten I tabell 7 anges analysresultaten, tillsammans med SPBIs riktvärden, för grundvatten från PGA och schaktvatten från PGD. Dessa analyserades i samband med den översiktliga undersökningen. I schaktvattnet i PGD påvisades tyngre alifatiska kolväten och PAHer. I grundvattnet från PGA påvisades PAH. Samtliga halter underskrider aktuella jämförvärden. Noteras ska göras att SPBIs riktvärden är anpassade till föroreningar inom en bensinstation där den förorenade markytan är väsentligt mindre än den nu undersökta. 19

20 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 7. Analysresultat av grundvattenprov tillsammans med SPBIs riktvärden. Halterna anges i mg/l. I tabellen anges även vilken utspädning som har antagits i beräkningarna. Förångning beaktas ej för alifater >C12. De exponeringsvägar som är relevanta för området är markerade med grått. Halter som överstiger ovan angivna exponeringsvägar är markerade med gult. Detekterade parametrar är skrivna med fetstil. Miljörisker Dricksvatten Ångor i byggnader Bevattning Ytvatte n Våtmarker Utspädningsfaktor 1 1/ /100 1/10 Alifater PG A Grundvatten Område B PG D Schaktvatten Område A >C5-C8 0,1 3 1,5 0,3 1,5 <0,01 <0,01 >C8-C10 0,1 0,1 1,5 0,15 1 <0,01 <0,01 >C10-C12 0,1 0,025 1,2 0,3 1 <0,01 <0,01 >C12-C16 0, <0,01 <0,01 >C16-C35 0, <0,01 0,02 Aromater >C8-C10 0,07 0,8 1 0,5 0,15 <0,0003 <0,0003 >C10-C16 0, ,1 0,12 0,015 <0, <0, >C16-C35 <0,001 <0,001 Bensen 0,0005 0,05 0,4 0,5 1 <0,0002 <0,0002 Toulen 0,04 7 0,6 0,5 2 <0,0002 <0,0002 Etylbensen 0,03 6 0,4 0,5 0,7 <0,0002 <0,0002 Xylen 0, ,5 1 <0,0002 <0,0002 PAH L 0,01 2 0,08 0,12 0,04 0, <0, PAH M 0,002 0,01 0,01 0,005 0,015 <0, , PAH H 0, ,3 0,006 0,0005 0,003 <0, ,00021 För några PAHer i gruppen PAH-H, bensen och några metaller finns SGU:s klassificeringsföreskrifter (SGU 2013) som jämförvärden. Denna indelningsklassning används för att bedöma grundvatten i allmänhet med avseende på dricksvattenkvalitet och är inte helt tillämpbar på vare sig grundvatten eller schaktvatten i förorenade områden men kan ändå vara värdefull som jämförvärden. Tabell 8 visar att summan av PAH-4 (Benso(b)fluoranten, Benso(k)fluoranten, Benso(ghi)perylen, Inden(1,2,3- cd)pyren) i grundvattnet i PGA samt halten av benso(a)pyren ligger under laboratoriets rapporteringsgräns vilket är högre än flera av riktvärdena som därmed inte blir riktigt jämförbara. I PGD innehåller vattnet som tränger in i provgropen så pass förhöjda halter av PAH-4 och benso(a)pyren att grundvattnets kemiska kvalitét bedöms som försämrad och vattnet bör därmed inte användas som dricksvatten. 20

21 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Tabell 8. Metaller, PAH-H och bensen i grundvatten tillsammans med SGUs bedömningsgrunder för grundvatten. Halter överskridande en av tillståndsklasserna markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. Tillståndsklasserna har som syfte att bedöma grundvattnets kemiska kvalitet med utgångspunkt i dricksvatten. Ämne Enhet Mycket låg halt Låg halt Måttlig halt Hög halt Mycket hög halt * Benso(b)fluoranten, Benso(k)fluoranten, Benso(ghi)perylen, Inden(1,2,3-cd)pyren PG A Grundvatten Område B Grundvattenprovet (PG A) analyserades även med avseende på metaller. Det gjorde inte det inträngande schaktvattnet i PGD. Tabell 8 visar att metallhalten i grundvattnet i PGA är låg eller mycket låg. PG D Schaktvatten Område A Arsenik µg/l < ,575 - Kadmium µg/l <0,1 0,1-0,5 0, , Kobolt µg/l ,416 - Krom µg/l <0,5 0, ,732 - Koppar mg/l <0,02 0,02-0,2 0, , Nickel µg/l <0,5 0, ,968 - Bly µg/l <0,5 0, ,38 - Zink mg/l 0,005- <0,005 0,01 0,01-0,1 0, , Vanadin µg/l ,21 - Benso(a)pyr µg/l 0,0005-0,001-0,002- <0,0005 ene 0,001 0,002 0,01 0,01 <0,010 0,031 PAH-4* µg/l 0,001-0,01-0,02- <0,001 0,01 0,02 0,1 0,1 <0,010 0,142 Bensen µg/l <0,02 0,02-0,1 0,1-0,2 0,2-1,0 1 <0,20 <0,20 7 Förenklad riskbedömning 7.1 Problembeskrivning Område A I område A har totalt 15 provgropar grävts ner till som mest 2 meter under markytan. Fyllnadsmaterialet utgörs av sten, grus och sand ner till ca 0,5 meter under markytan och därefter följer sprängsten ner till okänt djup. Enligt tidigare geotekniska undersökningar tolkas djupet ner till torv som mellan 3-5 meter. Genomförda analyser av samlingsprov samt enskilda stickprov från 0-0,5 m samt 0,5-1,0 m visar att fyllnadsmaterialet i område A innehåller halter av PAH-H och PAH-M som överstiger riktvärdena för KM. Högst halter uppmättes på mellan 0,5-1,0 meters djup. Förklaringen till att föroreningshalterna i ytan är lägre än längre ner är förmodligen att ny fyllnadsjord som inte innehåller föroreningar tillfördes i samband med att bollplanerna anlades på 1970-talet. Föroreningen är inte avgränsad nedåt. Vatten som rann in i PGD på ca 1,1 meters djup innehåller spår av tyngre alifatiska kolväten, PAH-M och PAH-H. Halterna ligger dock under gränsvärden för dricksvatten för alifater och PAH-M. För PAH-H ligger halten över vad som är lämpligt som dricksvatten. I enskilda stickprov av jord har halter av PAHer över riktvärdet för MKM uppmätts. 21

22 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Exponering Inandning ångor i hus Intag av växter Inandning damm Intag av jord Intag av dricksvatten Berg i dagen Spridning Spridning till markekosystem Spridning till ytvattenekosystem Spridning till grundvatten Berg i dagen Fyllnadsmaterial, sten, grus och sand (ca 0-0,5 m) Förorening Närmaste ytvatten är Göta Älv belägen ca 400 meter väst om det förorenade området? Gv-nvå mellan 1-3 m u my Fyllnadsmaterial Sprängsten djup 3-5 m Torv Figur 6. Konceptuell modell över föroreningssituationen i område A Område B I område B har totalt 15 provgropar grävts ner till som mest 2 meter under markytan. Ett grundvattenprov är uttaget. Fyllnadsmaterialet utgörs av sten, grus och sand ner till ca 0,5 meter under markytan och därefter följer sprängsten ner till okänt djup. Genomförda analyser av samlingsprov från 0-0,5 m samt 0,5-1,0 m visar att fyllnadsmaterialet i område C inte innehåller några halter av metaller, PAH eller PCB som överstiger riktvärden för KM. Grundvattnets innehåll av PAH, metaller och petroleumämnen är att betrakta som låga eller mycket låga. I enskilda stickprov har halter av PAHer över riktvärdet för KM uppmätts i jorden. Område C I område C har 14 provgropar grävts ner till lera som återfinns på ca 0,5-1,0 meters djup. Genomföra analyser av samlingsprov från 0-0,3 m samt 0,3-1,0 m visar att fyllnadsmaterialet i område C inte innehåller några halter av metaller, PCB eller metaller som överstiger riktvärden för KM. I två stickprov uttagna inom området har något förhöjda halter av PCB respektive PAH-H påvisats. I ett av dessa stickprov överskrider halten av PCB riktvärdet för KM. 7.2 Spridningsförutsättningar Område A och B Markytan inom dessa områden är och planeras förbli oasfalterad. Detta innebär goda förutsättningar för regn att tränga ner i marken och sprida föroreningar ner till grundvattnet. Områdena är utfyllda med sprängsten och annat fyllnadsmaterial ner till ett djup av som mest ca 5 meter under markytan. Området omringas av berg. Grundvattnet är relativt ytligt beläget (ca 1-3 m u my). Under fyllnadsmaterialet följer torv. Torv har en förmåga att 22

23 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning binda organiska föroreningar vilket innebär begränsade spridningsmöjligheter för föroreningar i grundvattnet ut från det undersökta området. 7.3 Exponeringsanalys Område A I område A finns planer på att anlägga odlingslotter och bostäder. De påvisade halterna av PAH-H på 0,5-1,0 meters djup under markytan innebär risker för hälsa med avseende på intag av växter samt risker för markmiljön. Halterna av PAH-M innebär risker för hälsa med avseende på ångor i byggnader. Denna exponeringsanalys bygger på en uppskattad medelhalt. I enskilda stickprov har högre halter av PAHer uppmätts vilka skulle kunna innebära att det på enskilda platser inom området finns risker för exponering även med avseende på hudkontakt, intag av jord, inandning av damm samt spridning till grundvattnet. Område B I område B finns planer på att anlägga odlingslotter, en bollplan och bostäder. I samlingsprov som ska visa på medelhalten för hela område B har inga halter av metaller, PAH eller PCB uppmätts på vare sig 0-0,5 eller 0,5-1,0 meters djup som innebär risker för människa eller miljö. I enskilda stickprov har halter av PAH-H uppmätts som överstiger riktvärden för KM vilket skulle kunna innebära att det på enskilda platser inom området finns risker för exponering via intag av växter. Område C I område C finns planer på att anlägga grönytor och lekplatser. I samlingsprov som ska visa på medelhalten för hela område C har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö. I ett enskilt stickprov har halter av PCB uppmäts som överskrider riktvärden för KM. 7.4 Effektanalys PAH:er är giftiga på många olika sätt och ger till exempel effekter på överlevnad, reproduktion, utveckling och metabolism. Ett flertal PAHer är mutagena och cancerogena, särskilt PAH-H. Höga halter av PCB kan påverka utvecklingen av hjärnan och nervsystemet, vilket bland annat kan ge beteendeförändringar (överaktivitet och försämrad inlärning). Ämnena misstänks också försämra immunförsvaret, fortplantningsförmågan, påverka hormonsystem samt orsaka cancer. Foster och spädbarn är extra känsliga för PCB. Ämnena förs över till foster och ammade spädbarn via moderkakan och modersmjölken 7.5 Osäkerheter Stegvis samlingsprovtagning enligt SSP-metoden kräver 30*3=90 delprov från varje egenskapsområde för att nå statistisk tillförlitlighet. Metoden öppnar dock upp för variation i antal stickprov under förutsättning att provresultaten är repeterbara. De dubbelprov av samlingsproven som analyserats visar inte på någon perfekt samstämmighet men resultatet bedöms 23

24 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning ändå vara tillräckligt repeterbart för att en riskbedömning ska kunna genomföras. I Område A och B finns sprängstensfyllnadsmassor ner till vad man tror är ca 5 meter under markytan. Provtagning har nästan uteslutande skett i de övre jordlagren. Därmed är föroreningssituationen okänd på djupet. Grundvattenytan i området varierar mellan 1 till 3 meter under markytan och föroreningarna av typen PAH, PCB och olja borde tendera att ansamlas vid ytan varpå sannolikheten att påvisa högre halter under grundvattenytan bedöms som relativt små. Det två analyser som genomförts på grundvatten och schaktvatten innehåller relativt låga halter av PAH och olja. Kompletterande grundvattenanalyser skulle kunna reda ut frågetecknen kring föroreningar på större djup. 7.6 Samlad riskbedömning Område A Fyllnadsmassorna i område A bedöms innehålla så pass höga halter av PAH- H och PAH M att det innebär en risk för markmiljön samt för människor genom exponering via ångor i byggnader samt via intag av växter. Inom enstaka platser kan fyllnadsmaterialet även innebära risker för människor via hudintag, intag av jord och inandning av damm. De högsta halterna är belägna 0,5-1,0 m under markytan vilket innebär att ytlagret inte bedöms utgörs några risker med tanke på nuvarande markanvändning med bollplaner. De nya planerna för område A innebär bostäder och odlingslotter. I samband med den ändrade markanvändningen bedöms efterbehandlingsåtgärder av framförallt fyllnadsmaterialet beläget på mellan 0,5-1,0 meters djup som nödvändig. Hur djupt de förorenade fyllnadsmaterialet behöver efterbehandlas är inte fullt ut utrett. Främst är det risken för intag via växter samt ångor i byggnader som ska minimeras. För att minska risken för exponering av PAH-M genom ångor i byggnader och risker för markmiljön från exponering av PAH-H räcker det eventuellt med att byta ut den översta metern jord mot rena massor. Risker för ångor i byggnader går dessutom att minska genom byggnadstekniska åtgärder. Gällande risken för exponering av PAH-H genom intag av växter är detta högst beroende på vilka typer av växter som ska planerats och hur långt ner i marken dess rötter sträcker sig. Vidare bedöms det lämpligt att komplettera med fler grundvattenanalyser från området för att fastställa föroreningssituationen i grundvattnet och längre ner i sprängstenensfyllningen. Område B I samlingsprov som ska visa på medelhalten för hela område B har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö, men i ett stickprov har halter av PAH-H uppmätts som överstiger riktvärden för KM vilket skulle kunna innebära att det på enskilda platser inom området finns risker för exponering via intag av växter. I område B finns planer på att anlägga odlingslotter, en bollplan och bostäder. Någon generell efterbehandling av fyllnadsmassorna inom område B bedöms inte som nödvändig, men om fyllnadsmassorna återanvänds inom området bör kompletterande provtagning genomföras i samband med entreprenaden. 24

25 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Detta gäller framför allt i områden där odlingslotter ska anläggas. Liksom för område A bedöms det lämpligt att komplettera med fler grundvattenanalyser från området för att säkerställa föroreningssituationen i grundvatten och i jorden längre ner i sprängstenensfyllningen. Område C I samlingsprov uttagna på 0-0,3 samt 0,3-1,0 meters djup har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö. I ett enskilt stickprov har halter av PCB överstigande riktvärdet för KM påvisats. I område C finns planer på att anlägga en lekplats och grönytor, ingen generell efterbehandling av fyllnadsmaterialet bedöms nödvändig här. För att minska en eventuell risk för exponering av PCB bör markytorna som ska användas som grönytor och lekpark tillföras ny ytjord. Upprättad av: Granskad av: Godkänd av: Jenny Rönnegård Linn Carlström Ödegaard Markus Nilsson 25

26 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Referenser Avfall Sverige Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01. Göteborgs Stad Detaljplan för bostäder och odlingslotter väster om Gårdstensvägen inom stadsdelen Gårdsten i Göteborg. Geotekniskt och bergtekniskt utlåtande Larsson Avfallsklassning av förorenad jord Slump eller vetenskap. Utvärdering av olika provtagningsstrategier för avfallsklassificering inom förorenade områden, Examensarbete Isabelle Larsson, juni 2012 Naturvårdsverket 2009a. Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket. SNV rapport Naturvårdsverket 2009b. Beräkningsmodell för riktvärden för förorenad mark, version 1. Naturvårdsverket Bedömningsgrunder för miljökvalitet - Metodik för inventering av förorenade områden, Naturvårdsverket, SNV rapport 4918 Sandström 2014, Översiktlig miljöteknisk markundersökning, Gårdsten, Göteborg Stad, Göteborgs Fastighetskontor, Sandström Miljö & Säkerhetskonsult, , SGF Fälthandbok miljötekniska markundersökningar. SGF-rapport 1:2004. SGU 2013b. Bedömningsgrunder för grundvatten. SGU-rapport 2013:01, februari SPBI SPI rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleum och Biodrivmedel Institutet. 26

27 Gårdstensplanen SANDSTRÖM Miljö & Säkerhetskonsult

28 Gårdstensplanen SANDSTRÖM Miljö & Säkerhetskonsult

29 Gårdstensplanen SANDSTRÖM Miljö & Säkerhetskonsult

30 Gårdstensplanen SANDSTRÖM Miljö & Säkerhetskonsult

31 Gårdstensplanen SANDSTRÖM Miljö & Säkerhetskonsult

32 SANDSTRÖM Kompletterande miljöteknisk markundersökning Bilaga 2 Provtagningsprotokoll Datum: till 05 Väderlek: Mulet Temp: -4 grader Provtagare: Linn Carlström och Prov m.u.my Geoteknisk benämning PID ppm Provbeteckning Petroleum PAH Metall PCB Område +höjd Marcus Samuelsson Anmärkning PG1 0,0-0,5 F/grstSa <5 A 96,15 0,5-1,0 F/grstSa <5 Makadam överst PG2 0,0-0,5 F/grstSa <5 A 96,54 0,5-0,6 Asfalt 0,6-1,0 F/grstSa <5 Lager med asfalt, asfaltsprov PG3 0,0-0,5 F/stgrSa <5 A 96,1 0,5-1,0 F/stgrSa <5 PG4 0,0-0,5 F/stgrSa <5 A 95,9 0,5-1,0 F/stgrSa <5 PG5 0,0-0,5 F/stgrSa <5 A 96,1 0,5-1,0 F/stgrSa <5 Sandlins 0,4-0,5 m.u.my. PG6 0,0-0,5 F/stgrSa <5 A 95,77 0,5-1,0 F/stgrSa <5 PG7 0,0-0,5 F/stgrSa <5 A 96,27 0,5-1,0 F/stgrSa <5 Inslag sprängsten PG8 0,0-0,5 F/stgrSa <5 A 95,94 0,5-1,0 F/stgrSa <5 PG9 0,0-0,7 F/grSa <5 B 95,24 0,7-0,8 F/muSa <5 0,8-1,0 F/grSa <5 Inslag tegel Svart lager, matjord PG10 0,0-0,5 F/stgrSa <5 B 95,18 0,5-1,0 F/stgrSa <5 Mkt sprängsten PG11 0,0-0,6 F/Sa <5 B 94,7 0,6-1,0 F/sagrSt <5 PG12 0,0-0,5 F/stgrSa <5 B 95,14 0,5-1,0 F/stLe <5 Inslag sprängsten PG13 0,0-0,4 F/stgrSa <5 B 95,16

33 0,4-1,0 F/stLe <5 Inslag sprängsten PG14 0,0-0,3 F/saSt <5 B 95,2 0,3-1,0 F/grSa <5 Mkt makadam PG15 0,0-0,4 F/stgrSa <5 B 95,33 0,4-1,0 F/stLe <5 Mkt sprängsten PG16 0,0-0,5 F/stgrSa <5 B 95,1 0,5-1,0 F/stgrSa <5 Mkt sprängsten PG17 0,0-0,5 F/stgrSa <5 0,5-1,0 F/stgrSa <5 B Mkt sprängsten PG18 0,0-0,5 F/Let <5 C 95,48 0,5-1,0 Let <5 Inslag tegel, plast och skräp PG19 0,0-0,2 F/muSa <5 C 95,41 0,2-1,0 Let <5 Inslag tegel Inslag stora stenar PG20 0,0-0,3 F/muSa <5 C 95,12 0,3-1,0 Let <5 Inslag stora stenar PG22 0,0-0,2 F/muSa <5 C 94,88 0,2-1,0 Let <5 PG23 0,0-0,1 Asfalt C 95,64 0,1-0,5 F/stgrSa <5 0,5-1,0 Let <5 Asfaltsprov PG24 0,0-0,2 F/muSa <5 C 94,27 0,2-1,0 Let <5 1,0 Let <5 C Schaktbottenprov PG25 0,0-0,5 F/Le <5 C 95,62 0,5-1,0 Let <5 Inslag tegel PG26 0,0-0,5 F/Le <5 C 94,71 0,5-1,0 Let <5 1,0 Let <5 Inslag tegel, sprängsten Schaktbottenprov PG27 0,0-0,3 F/muSa <5 C 95,56 0,3-1,0 Let <5 PG28 0,0-0,3 F/muSa <5 C 95,26 0,3-1,0 Le <5 PG28:2 0,0-0,5 F/sagrSt <5 A 96,06 0,5-1,0 F/sagrSt <5 PG29 0,0-0,5 F/ststGr <5 A 95,68 0,5-1,0 F/ststGr <5

34 PG30 0,0-0,5 F/grstSa <5 B 95,07 0,5-1,0 F/grstSa <5 1,0 Si <5 Schaktbottenprov PG31 0,0-0,3 F/muSa <5 C 95,52 0,3-1,0 Le <5 1,0 Le <5 Schaktbottenprov PG32 0,0-0,5 F/stgrSa <5 C 96,18 0,5-1,0 Le <5 1,0 Le <5 Schaktbottenprov PG33 0,0-0,4 F/muSa <5 C 95,4 0,4-1,0 Let <5 Inslag tegel PG34 0,0-0,5 F/stmuSa <5 C 95,83 0,5-1,0 F/stmuSa <5 Inslag sprängsten Överskrider ej Naturvårdsverkets generella riktvärden för KM Överskrider Naturvårdsverkets generella riktvärden för KM Överskrider Naturvårdsverkets generella riktvärden för MKM Överskrider Avfall Sveriges gränsvärden för farligt avfall

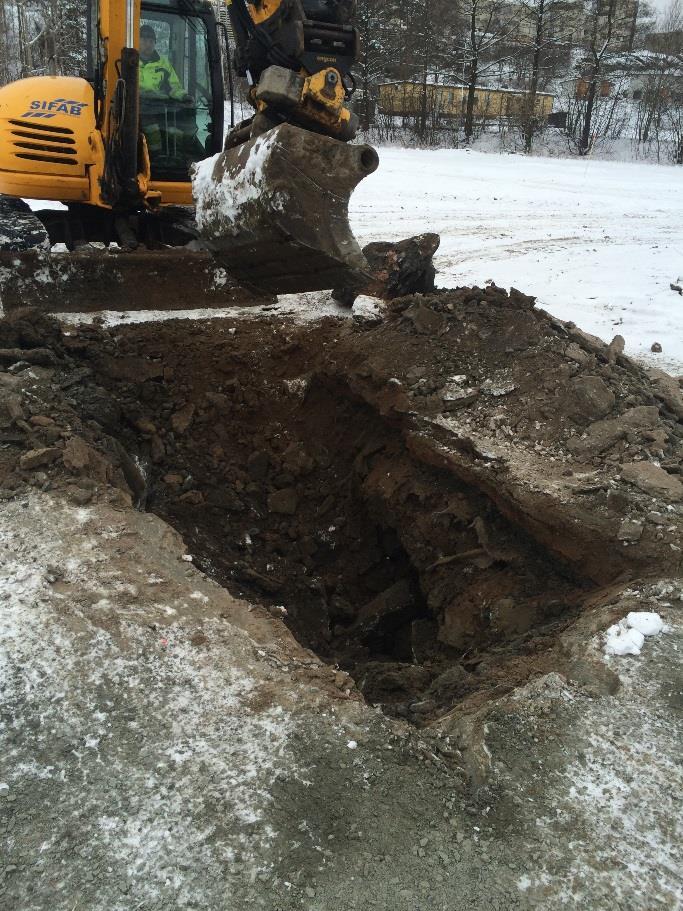

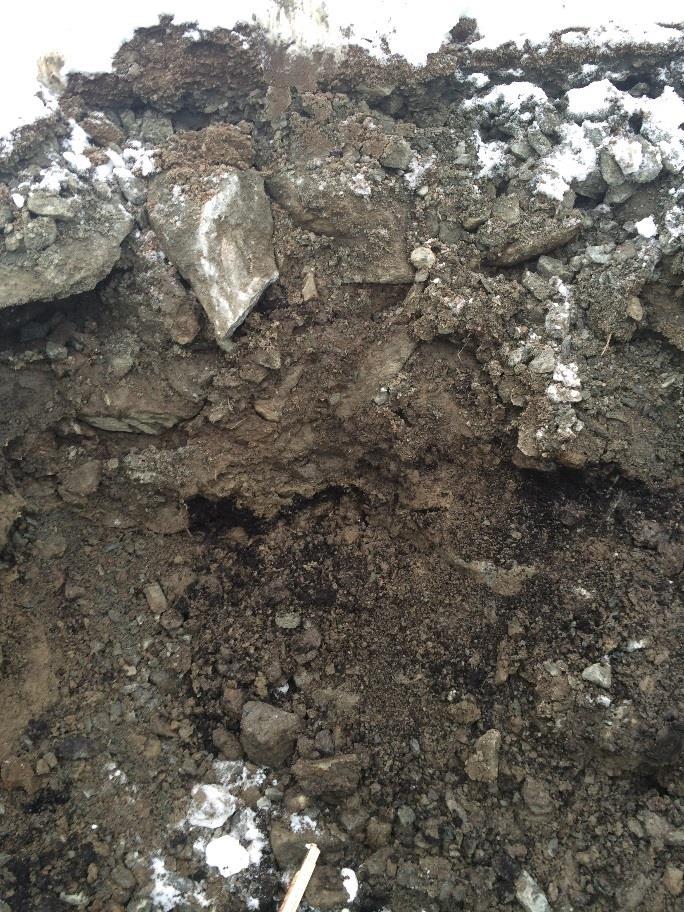

35 Kompletterande miljöteknisk markundersökning Bilaga 3 Fotobilaga, kompletterande miljöteknisk markundersökning Gårdsten till PG1 PG3

36 Kompletterande miljöteknisk markundersökning Bilaga 3 PG6 PG9

37 Kompletterande miljöteknisk markundersökning Bilaga 3 PG10 PG12

38 Kompletterande miljöteknisk markundersökning Bilaga 3 PG13 PG15

39 Kompletterande miljöteknisk markundersökning Bilaga 3 PG17 PG18

40 Kompletterande miljöteknisk markundersökning Bilaga 3 PG23 PG24

41 PG29 Kompletterande miljöteknisk markundersökning Bilaga 3

42 SANDSTRÖM Miljö & Säkerhetskonsult Kompletterande miljöteknisk markundersökning Bilaga 4a Analysresultat av jord kompletterande undersökning 2015 Halten redovisas i mg/kg TS om inte annat anges. Halt som överstiger ett riktvärde markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. BETECKNING FA MKM KM RV RV Område A Djup (m): 0-0,5 0-0,5 0,5-2 0,5-1,0 0,5-1 0,5-1 0,5-1 0,5-1 0,5-0,6 0-0,5 0-0,5 0-0,7 0,5-1,0 0,7-0,8 0-0,3 0-0,3 0-0,5 0-0,2 0,1-0,5 0-0,5 0-0,5 0,3-1,0 Alifater > C5-C8 1, < < >C8-C < < >C10-C < < >C12-C < < Summa >C5-C < < >C16-C < < Aromater Bensen 1,2 0,04 0, <0, <0, Toluen 1, <0, <0, Etylbensen 1, <0, <0, Xylen 1, <0, <0, >C8-C < < >C10-C < < >C16-C < < PAH Summa PAH-L 15 3 <0,15 <0,15 <0,15 0,23 <0,15 0,14 <0,15 <0,15 <0,11 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,015 <0,15 <0,15 Summa PAH-M ,26 0,81 <0,25 3,8 <0,25 4,4 <0,25 <0,25 0,35 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 0,84 <0,25 <0,25 Summa PAH-H ,33 1,1 <0,25 4,9 0,11 4,4 0,12 <0,3 0,31 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,3 0,86 <0,25 0,081 Metaller Arsenik <0,5 <0,5 0,52 0, <0,5 <0,5 <0,5 2,48 <2 2,21 1,69 3,25 1,04 <0,5 6,78 2,33 2,24 Barium Kadmium ,5 0,19 0,17 <0,1 0, ,16 0,11 <0,1 <0,1 <0,3 <0,1 <0,1 <0,1 <0,1 0,26 <0,1 <0,1 <0,1 Kobolt Krom, total Koppar Kvicksilver ,5 0,25 <0,2 <0,2 <0,2 <0, <0,2 <0,2 <0,2 <0,2 <0,7 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 Nickel ,0 5,3 2,4 7, ,5 4,2 8,1 29,7 10,2 17,1 12,3 20,6 4,2 6,7 24,9 7,0 19,1 Bly Vanadin Zink PCB Samling Område A Område A 0-0,5m Samling Område A:2 PCB-7 0,2 0,008 <0,007 <0, <0,007 <0,007 - <0,007 - <0,007 <0,007 0,019 <0,007 - <0,007 <0,007 <0,007 Torrsubstans Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM 1 Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas. PG4 Samling Område A Område A 0,5-1,0m Område B 0-0,5m Asfalt Samling Samling PG28:2 PG5 PG3 PG6 PG2 Område Område PG9 B B:2 Område B 0,5-1,0m Samling Område B PG9 Samling Område C Samling Område C:2 Område C 0-0,3m PG18 PG19 PG23 PG25 PG32 Område C 0,3-1,0m Samling Område C

43 SANDSTRÖM Miljö & Säkerhetskonsult Översiktlig miljöteknisk markundersökning Bilaga 4b Analysresultat jord översiktlig miljöteknsik markundersökning 2014 Halten redovisas i mg/kg TS om inte annat anges. Halt som överstiger ett riktvärde markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. BETECKNING FA MKM KM RV RV A B C D E F G H I J Djup (m): 0-0,5 0,45-0,8 0-0,2 0, ,6 0, ,5 0,5-1 0,5-1,2 0,4-0,8 0,2-0,3 0,1-0,8 Alifater > C5-C8 1, <10 <10 >C8-C <10 <10 >C10-C <20 < >C12-C <20 <20 Summa >C5-C <30 <30 >C16-C <20 <20 Aromater Bensen 1,2 0,04 0,012 <0.01 <0.01 Toluen 1, <0.05 <0.05 Etylbensen 1, <0.05 <0.05 Xylen 1, <0.05 <0.05 >C8-C <1 <1 >C10-C <1 <1 >C16-C <1 <1 PAH Summa PAH-L 15 3 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 0,88 <0.15 <0.15 Summa PAH-M 20 3 <0.25 0,57 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 8,2 <0.25 1,3 Summa PAH-H 10 1 <0.25 0,88 <0.3 0,18 <0.25 <0.25 <0.3 <0.25 < ,0 <0.25 1,7 Metaller Arsenik ,4 1,1 <0.5 0,6 <0.5 0,59 0,61 <0.5 1,77 <0.5 3,5 0,91 Barium Kadmium ,5 0,13 <0.1 0,2 <0.1 <0.1 0,2 <0.1 <0.1 <0.1 0,2 0,1 <0.1 Kobolt ,2 7,0 1,6 6,6 5,3 6,7 5,4 4,3 6,7 3,9 10,2 7,0 Krom, total Koppar Kvicksilver ,5 0,25 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.3 <0.2 <0.2 <0.2 Nickel Bly Vanadin Zink PCB PCB <0.007 <0.007 <0.007 <0.007 Torrsubstans Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM 1 Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas.

44 Kompletterande miljöteknisk markundersökning Bilaga 5 Analysrapporter ALS Scandinavia

45 Rapport Sida 1 (2) T NT0ISTVHDK Registrerad :23 Sandström Miljö & Säkerhetskonsult Utfärdad Linn Carlström Exportgatan 38C Hisings Backa Projekt Gårdsten Bestnr Analys av asfalt Er beteckning Provtagare PG2 0,5-0,6m, asfalt Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign kryomalning, semivolatila Ja 1 1 IRSA naftalen <0.10 mg/kg 1 1 IRSA acenaftylen <0.10 mg/kg 1 1 IRSA acenaften <0.020 mg/kg 1 1 IRSA fluoren <0.020 mg/kg 1 1 IRSA fenantren mg/kg 1 1 IRSA antracen <0.020 mg/kg 1 1 IRSA fluoranten <0.050 mg/kg 1 1 IRSA pyren mg/kg 1 1 IRSA bens(a)antracen mg/kg 1 1 IRSA krysen mg/kg 1 1 IRSA bens(b)fluoranten mg/kg 1 1 IRSA bens(k)fluoranten <0.010 mg/kg 1 1 IRSA bens(a)pyren mg/kg 1 1 IRSA dibens(ah)antracen <0.010 mg/kg 1 1 IRSA benso(ghi)perylen mg/kg 1 1 IRSA indeno(123cd)pyren <0.030 mg/kg 1 1 IRSA PAH, summa 16* 0.66 mg/kg 1 1 IRSA PAH, summa cancerogena* 0.26 mg/kg 1 1 IRSA PAH, summa övriga* 0.40 mg/kg 1 1 IRSA PAH, summa L* <0.11 mg/kg 1 1 IRSA PAH, summa M* 0.35 mg/kg 1 1 IRSA PAH, summa H* 0.31 mg/kg 1 1 IRSA ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

46 Rapport Sida 2 (2) T NT0ISTVHDK * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 610, US EPA 3550 och ISO Mätning utförs med HPLC med fluorescens- & PDA-detektion. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev IRSA Godkännare Iris Santeliz Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

47 Rapport Sida 1 (6) T OH8O8PEX11 Registrerad :20 Sandström Miljö & Säkerhetskonsult Utfärdad Jenny Rönnegård Exportgatan 38C Hisings Backa Projekt Gårdsten Bestnr Analys av fast prov Er beteckning PG28:2, 0,5-1,0m Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 73.4 % 1 O MISW naftalen <0.1 mg/kg TS 2 D MAEL acenaftylen <0.1 mg/kg TS 2 D MAEL acenaften <0.1 mg/kg TS 2 D MAEL fluoren <0.1 mg/kg TS 2 D MAEL fenantren <0.1 mg/kg TS 2 D MAEL antracen <0.1 mg/kg TS 2 D MAEL fluoranten <0.1 mg/kg TS 2 D MAEL pyren <0.1 mg/kg TS 2 D MAEL bens(a)antracen mg/kg TS 2 D MAEL krysen <0.05 mg/kg TS 2 D MAEL bens(b)fluoranten mg/kg TS 2 D MAEL bens(k)fluoranten <0.05 mg/kg TS 2 D MAEL bens(a)pyren <0.05 mg/kg TS 2 D MAEL dibens(ah)antracen <0.05 mg/kg TS 2 D MAEL benso(ghi)perylen <0.1 mg/kg TS 2 D MAEL indeno(123cd)pyren <0.05 mg/kg TS 2 D MAEL PAH, summa 16 <1.3 mg/kg TS 2 D MAEL PAH, summa cancerogena* 0.11 mg/kg TS 2 N MAEL PAH, summa övriga* <0.5 mg/kg TS 2 N MAEL PAH, summa L* <0.15 mg/kg TS 2 N MAEL PAH, summa M* <0.25 mg/kg TS 2 N MAEL PAH, summa H* 0.11 mg/kg TS 2 N MAEL ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

48 Rapport Sida 2 (6) T OH8O8PEX11 Er beteckning PG5, 0,5-1,0m Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 90.7 % 1 O MISW naftalen <0.1 mg/kg TS 2 D MAEL acenaftylen 0.14 mg/kg TS 2 D MAEL acenaften <0.1 mg/kg TS 2 D MAEL fluoren <0.1 mg/kg TS 2 D MAEL fenantren 0.87 mg/kg TS 2 D MAEL antracen 0.36 mg/kg TS 2 D MAEL fluoranten 1.6 mg/kg TS 2 D MAEL pyren 1.6 mg/kg TS 2 D MAEL bens(a)antracen 1.0 mg/kg TS 2 D MAEL krysen 0.63 mg/kg TS 2 D MAEL bens(b)fluoranten 0.90 mg/kg TS 2 D MAEL bens(k)fluoranten 0.32 mg/kg TS 2 D MAEL bens(a)pyren 0.68 mg/kg TS 2 D MAEL dibens(ah)antracen 0.12 mg/kg TS 2 D MAEL benso(ghi)perylen 0.36 mg/kg TS 2 D MAEL indeno(123cd)pyren 0.42 mg/kg TS 2 D MAEL PAH, summa mg/kg TS 2 D MAEL PAH, summa cancerogena* 4.1 mg/kg TS 2 N MAEL PAH, summa övriga* 4.9 mg/kg TS 2 N MAEL PAH, summa L* 0.14 mg/kg TS 2 N MAEL PAH, summa M* 4.4 mg/kg TS 2 N MAEL PAH, summa H* 4.4 mg/kg TS 2 N MAEL ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

49 Rapport Sida 3 (6) T OH8O8PEX11 Er beteckning PG6, 0,5-1,0m Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 93.7 % 1 O MISW alifater >C5-C8 <10 mg/kg TS 3 D MAEL alifater >C8-C10 <10 mg/kg TS 3 D STGR alifater >C10-C12 <20 mg/kg TS 3 D STGR alifater >C12-C16 <20 mg/kg TS 3 D STGR alifater >C5-C16 <30 mg/kg TS 3 1 MAEL alifater >C16-C35 <20 mg/kg TS 3 D STGR aromater >C8-C10 <1 mg/kg TS 3 D STGR aromater >C10-C16 <1 mg/kg TS 3 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 3 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D STGR aromater >C16-C35 <1 mg/kg TS 3 D STGR bensen <0.01 mg/kg TS 3 D MAEL toluen <0.05 mg/kg TS 3 D MAEL etylbensen <0.05 mg/kg TS 3 D MAEL m,p-xylen <0.05 mg/kg TS 3 D MAEL o-xylen <0.05 mg/kg TS 3 D MAEL xylener, summa* <0.05 mg/kg TS 3 N MAEL TEX, summa* <0.1 mg/kg TS 3 N MAEL naftalen <0.1 mg/kg TS 3 D STGR acenaftylen <0.1 mg/kg TS 3 D STGR acenaften <0.1 mg/kg TS 3 D STGR fluoren <0.1 mg/kg TS 3 D STGR fenantren <0.1 mg/kg TS 3 D STGR antracen <0.1 mg/kg TS 3 D STGR fluoranten <0.1 mg/kg TS 3 D STGR pyren <0.1 mg/kg TS 3 D STGR bens(a)antracen <0.08 mg/kg TS 3 D STGR krysen <0.08 mg/kg TS 3 D STGR bens(b)fluoranten <0.08 mg/kg TS 3 D STGR bens(k)fluoranten <0.08 mg/kg TS 3 D STGR bens(a)pyren <0.08 mg/kg TS 3 D STGR dibens(ah)antracen <0.08 mg/kg TS 3 D STGR benso(ghi)perylen <0.08 mg/kg TS 3 D STGR indeno(123cd)pyren <0.08 mg/kg TS 3 D STGR PAH, summa 16 <1.3 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

50 Rapport Sida 4 (6) T OH8O8PEX11 Er beteckning PG3, 0,5-1,0m Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 91.6 % 1 O MISW naftalen <0.1 mg/kg TS 2 D MAEL acenaftylen <0.1 mg/kg TS 2 D MAEL acenaften <0.1 mg/kg TS 2 D MAEL fluoren <0.1 mg/kg TS 2 D MAEL fenantren <0.1 mg/kg TS 2 D MAEL antracen <0.1 mg/kg TS 2 D MAEL fluoranten <0.1 mg/kg TS 2 D MAEL pyren <0.1 mg/kg TS 2 D MAEL bens(a)antracen mg/kg TS 2 D MAEL krysen <0.05 mg/kg TS 2 D MAEL bens(b)fluoranten mg/kg TS 2 D MAEL bens(k)fluoranten <0.05 mg/kg TS 2 D MAEL bens(a)pyren <0.05 mg/kg TS 2 D MAEL dibens(ah)antracen <0.05 mg/kg TS 2 D MAEL benso(ghi)perylen <0.1 mg/kg TS 2 D MAEL indeno(123cd)pyren <0.05 mg/kg TS 2 D MAEL PAH, summa 16 <1.3 mg/kg TS 2 D MAEL PAH, summa cancerogena* 0.12 mg/kg TS 2 N MAEL PAH, summa övriga* <0.5 mg/kg TS 2 N MAEL PAH, summa L* <0.15 mg/kg TS 2 N MAEL PAH, summa M* <0.25 mg/kg TS 2 N MAEL PAH, summa H* 0.12 mg/kg TS 2 N MAEL ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

51 Rapport Sida 5 (6) T OH8O8PEX11 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±28-35% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±30-39% Aromatfraktioner: ±27-31% Enskilda PAH: ±28-45% Bensen ±25% vid 0,02 mg/kg och ±24% vid 0,1 mg/kg Toluen ±24% vid 0,02 mg/kg och ±22% vid 0,1 mg/kg Etylbensen ±25% vid 0,02 mg/kg och ±23% vid 0,1 mg/kg m+p-xylen ±23% vid 0,02 mg/kg och ±23% vid 0,1 mg/kg o-xylen ±26% vid 0,02 mg/kg och ±24% vid 0,1 mg/kg Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev Godkännare ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

52 Rapport Sida 6 (6) T OH8O8PEX11 MAEL MISW STGR Godkännare Matthew Ellis Miryam Swartling Sture Grägg D N O Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

53 Rapport Sida 1 (10) T NPUGQK580Z Registrerad :17 Sandström Miljö & Säkerhetskonsult Utfärdad Linn Carlström Exportgatan 38C Hisings Backa Projekt Gårdsten Bestnr Analys av fast prov Er beteckning Provtagare PG4 0,0-0,5m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.1 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 92.1 % 2 O LISO naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten <0.1 mg/kg TS 3 D KABJ pyren <0.1 mg/kg TS 3 D KABJ bens(a)antracen <0.05 mg/kg TS 3 D KABJ krysen <0.05 mg/kg TS 3 D KABJ bens(b)fluoranten <0.05 mg/kg TS 3 D KABJ bens(k)fluoranten <0.05 mg/kg TS 3 D KABJ bens(a)pyren <0.05 mg/kg TS 3 D KABJ dibens(ah)antracen <0.05 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 3 D KABJ PAH, summa 16 <1.3 mg/kg TS 3 D KABJ PAH, summa cancerogena* <0.2 mg/kg TS 3 N KABJ PAH, summa övriga* <0.5 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* <0.25 mg/kg TS 3 N KABJ PAH, summa H* <0.25 mg/kg TS 3 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

54 Rapport Sida 2 (10) T NPUGQK580Z Er beteckning Provtagare PG9 0,0-0,7m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As <0.5 mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.1 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 87.7 % 2 O LISO naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten <0.1 mg/kg TS 3 D KABJ pyren <0.1 mg/kg TS 3 D KABJ bens(a)antracen <0.05 mg/kg TS 3 D KABJ krysen <0.05 mg/kg TS 3 D KABJ bens(b)fluoranten <0.05 mg/kg TS 3 D KABJ bens(k)fluoranten <0.05 mg/kg TS 3 D KABJ bens(a)pyren <0.05 mg/kg TS 3 D KABJ dibens(ah)antracen <0.05 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 3 D KABJ PAH, summa 16 <1.3 mg/kg TS 3 D KABJ PAH, summa cancerogena* <0.2 mg/kg TS 3 N KABJ PAH, summa övriga* <0.5 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* <0.25 mg/kg TS 3 N KABJ PAH, summa H* <0.25 mg/kg TS 3 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

55 Rapport Sida 3 (10) T NPUGQK580Z Er beteckning Provtagare PG9 0,7-0,8m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As <2 mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.3 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.7 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 61.2 % 2 O LISO naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten <0.1 mg/kg TS 3 D KABJ pyren <0.1 mg/kg TS 3 D KABJ bens(a)antracen <0.05 mg/kg TS 3 D KABJ krysen <0.05 mg/kg TS 3 D KABJ bens(b)fluoranten <0.05 mg/kg TS 3 D KABJ bens(k)fluoranten <0.05 mg/kg TS 3 D KABJ bens(a)pyren <0.05 mg/kg TS 3 D KABJ dibens(ah)antracen <0.05 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 3 D KABJ PAH, summa 16 <1.3 mg/kg TS 3 D KABJ PAH, summa cancerogena* <0.2 mg/kg TS 3 N KABJ PAH, summa övriga* <0.5 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* <0.25 mg/kg TS 3 N KABJ PAH, summa H* <0.25 mg/kg TS 3 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

56 Rapport Sida 4 (10) T NPUGQK580Z Er beteckning Provtagare PG23 0,1-0,5m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As <0.5 mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 92.4 % 2 O LISO alifater >C5-C8 <10 mg/kg TS 4 D MASU alifater >C8-C10 <10 mg/kg TS 4 D KABJ alifater >C10-C12 <20 mg/kg TS 4 D KABJ alifater >C12-C16 <20 mg/kg TS 4 D KABJ alifater >C5-C16 <30 mg/kg TS 4 1 KABJ alifater >C16-C35 <20 mg/kg TS 4 D KABJ aromater >C8-C10 <1 mg/kg TS 4 D KABJ aromater >C10-C16 <1 mg/kg TS 4 D KABJ metylpyrener/metylfluorantener <1 mg/kg TS 4 D KABJ metylkrysener/metylbens(a)antracener <1 mg/kg TS 4 D KABJ aromater >C16-C35 <1 mg/kg TS 4 D KABJ bensen <0.01 mg/kg TS 4 D MASU toluen <0.05 mg/kg TS 4 D MASU etylbensen <0.05 mg/kg TS 4 D MASU m,p-xylen <0.05 mg/kg TS 4 D MASU o-xylen <0.05 mg/kg TS 4 D MASU xylener, summa* <0.05 mg/kg TS 4 N MASU TEX, summa* <0.1 mg/kg TS 4 N MASU naftalen <0.1 mg/kg TS 4 D KABJ acenaftylen <0.1 mg/kg TS 4 D KABJ acenaften <0.1 mg/kg TS 4 D KABJ fluoren <0.1 mg/kg TS 4 D KABJ fenantren <0.1 mg/kg TS 4 D KABJ antracen <0.1 mg/kg TS 4 D KABJ fluoranten <0.1 mg/kg TS 4 D KABJ pyren <0.1 mg/kg TS 4 D KABJ bens(a)antracen <0.08 mg/kg TS 4 D KABJ krysen <0.08 mg/kg TS 4 D KABJ bens(b)fluoranten <0.08 mg/kg TS 4 D KABJ bens(k)fluoranten <0.08 mg/kg TS 4 D KABJ bens(a)pyren <0.08 mg/kg TS 4 D KABJ dibens(ah)antracen <0.08 mg/kg TS 4 D KABJ benso(ghi)perylen <0.08 mg/kg TS 4 D KABJ indeno(123cd)pyren <0.08 mg/kg TS 4 D KABJ PAH, summa 16 <1.3 mg/kg TS 4 D KABJ PAH, summa cancerogena* <0.3 mg/kg TS 4 N KABJ PAH, summa övriga* <0.5 mg/kg TS 4 N KABJ PAH, summa L* <0.15 mg/kg TS 4 N KABJ PAH, summa M* <0.25 mg/kg TS 4 N KABJ PAH, summa H* <0.3 mg/kg TS 4 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

57 Rapport Sida 5 (10) T NPUGQK580Z Er beteckning Provtagare Område A 0-0,5m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As <0.5 mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 91.5 % 2 O LISO naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten 0.13 mg/kg TS 3 D KABJ pyren 0.13 mg/kg TS 3 D KABJ bens(a)antracen mg/kg TS 3 D KABJ krysen mg/kg TS 3 D KABJ bens(b)fluoranten mg/kg TS 3 D KABJ bens(k)fluoranten <0.05 mg/kg TS 3 D KABJ bens(a)pyren mg/kg TS 3 D KABJ dibens(ah)antracen <0.05 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 3 D KABJ PAH, summa 16 <1.3 mg/kg TS 3 D KABJ PAH, summa cancerogena* 0.33 mg/kg TS 3 N KABJ PAH, summa övriga* 0.26 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* 0.26 mg/kg TS 3 N KABJ PAH, summa H* 0.33 mg/kg TS 3 N KABJ PCB 28 <0.002 mg/kg TS 5 D STGR PCB 52 <0.002 mg/kg TS 5 D STGR PCB 101 <0.002 mg/kg TS 5 D STGR PCB 118 <0.002 mg/kg TS 5 D STGR PCB 153 <0.002 mg/kg TS 5 D STGR PCB 138 <0.002 mg/kg TS 5 D STGR PCB 180 <0.002 mg/kg TS 5 D STGR PCB, summa 7* <0.007 mg/kg TS 5 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

58 Rapport Sida 6 (10) T NPUGQK580Z Er beteckning Område A:2 0-0,5m Provtagare Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As <0.5 mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 89.9 % 2 O LISO naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen 0.11 mg/kg TS 3 D KABJ fluoranten 0.34 mg/kg TS 3 D KABJ pyren 0.36 mg/kg TS 3 D KABJ bens(a)antracen 0.22 mg/kg TS 3 D KABJ krysen 0.20 mg/kg TS 3 D KABJ bens(b)fluoranten 0.21 mg/kg TS 3 D KABJ bens(k)fluoranten mg/kg TS 3 D KABJ bens(a)pyren 0.17 mg/kg TS 3 D KABJ dibens(ah)antracen <0.05 mg/kg TS 3 D KABJ benso(ghi)perylen 0.11 mg/kg TS 3 D KABJ indeno(123cd)pyren mg/kg TS 3 D KABJ PAH, summa mg/kg TS 3 D KABJ PAH, summa cancerogena* 0.96 mg/kg TS 3 N KABJ PAH, summa övriga* 0.92 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* 0.81 mg/kg TS 3 N KABJ PAH, summa H* 1.1 mg/kg TS 3 N KABJ PCB 28 <0.002 mg/kg TS 5 D STGR PCB 52 <0.002 mg/kg TS 5 D STGR PCB 101 <0.002 mg/kg TS 5 D STGR PCB 118 <0.002 mg/kg TS 5 D STGR PCB 153 <0.002 mg/kg TS 5 D STGR PCB 138 <0.002 mg/kg TS 5 D STGR PCB 180 <0.002 mg/kg TS 5 D STGR PCB, summa 7* <0.007 mg/kg TS 5 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

59 Rapport Sida 7 (10) T NPUGQK580Z Er beteckning Provtagare Område A 0,5-1,0m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 90.7 % 2 O LISO naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen 0.23 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren 0.50 mg/kg TS 3 D KABJ antracen 0.49 mg/kg TS 3 D KABJ fluoranten 1.3 mg/kg TS 3 D KABJ pyren 1.4 mg/kg TS 3 D KABJ bens(a)antracen 1.0 mg/kg TS 3 D KABJ krysen 0.94 mg/kg TS 3 D KABJ bens(b)fluoranten 0.91 mg/kg TS 3 D KABJ bens(k)fluoranten 0.32 mg/kg TS 3 D KABJ bens(a)pyren 0.75 mg/kg TS 3 D KABJ dibens(ah)antracen 0.13 mg/kg TS 3 D KABJ benso(ghi)perylen 0.46 mg/kg TS 3 D KABJ indeno(123cd)pyren 0.41 mg/kg TS 3 D KABJ PAH, summa mg/kg TS 3 D KABJ PAH, summa cancerogena* 4.5 mg/kg TS 3 N KABJ PAH, summa övriga* 4.4 mg/kg TS 3 N KABJ PAH, summa L* 0.23 mg/kg TS 3 N KABJ PAH, summa M* 3.8 mg/kg TS 3 N KABJ PAH, summa H* 4.9 mg/kg TS 3 N KABJ PCB 28 <0.002 mg/kg TS 5 D STGR PCB 52 <0.002 mg/kg TS 5 D STGR PCB 101 <0.002 mg/kg TS 5 D STGR PCB 118 <0.002 mg/kg TS 5 D STGR PCB 153 <0.002 mg/kg TS 5 D STGR PCB 138 <0.002 mg/kg TS 5 D STGR PCB 180 <0.002 mg/kg TS 5 D STGR PCB, summa 7* <0.007 mg/kg TS 5 N STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

60 Rapport Sida 8 (10) T NPUGQK580Z * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-2 (exklusive provberedning). Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Ett separat prov har torkats vid 105 C för TS-bestämningen. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±28-35% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±30-39% Aromatfraktioner: ±27-31% Enskilda PAH: ±28-45% Bensen ±25% vid 0,02 mg/kg och ±24% vid 0,1 mg/kg Toluen ±24% vid 0,02 mg/kg och ±22% vid 0,1 mg/kg Etylbensen ±25% vid 0,02 mg/kg och ±23% vid 0,1 mg/kg m+p-xylen ±23% vid 0,02 mg/kg och ±23% vid 0,1 mg/kg o-xylen ±26% vid 0,02 mg/kg och ±24% vid 0,1 mg/kg ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

61 Rapport Sida 9 (10) T NPUGQK580Z Metod Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB7 Mätning utförs med GCMS enligt intern instruktion TKI70. Mätosäkerhet k=2 Enskilda PCB: ±29-33% Rev ANEN KABJ LISO MASU STGR Godkännare Anna Engberg Karin Björk Linda Söderberg Mats Sundelin Sture Grägg D H N O V Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

62 Rapport Sida 10 (10) T NPUGQK580Z Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

63 Rapport Sida 1 (7) T NQ9D4K8R5Q Registrerad :58 Sandström Miljö & Säkerhetskonsult Utfärdad Jenny Rönnegård Exportgatan 38C Hisings Backa Projekt Gårdsten Bestnr Analys av fast prov Er beteckning Provtagare PG18 0-0,5 m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.1 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 75.4 % 2 O JOTA PCB 28 <0.002 mg/kg TS 3 D STGR PCB 52 <0.002 mg/kg TS 3 D STGR PCB mg/kg TS 3 D STGR PCB 118 <0.002 mg/kg TS 3 D STGR PCB mg/kg TS 3 D STGR PCB mg/kg TS 3 D STGR PCB mg/kg TS 3 D STGR PCB, summa 7* mg/kg TS 3 N STGR naftalen <0.1 mg/kg TS 4 D KABJ acenaftylen <0.1 mg/kg TS 4 D KABJ acenaften <0.1 mg/kg TS 4 D KABJ fluoren <0.1 mg/kg TS 4 D KABJ fenantren <0.1 mg/kg TS 4 D KABJ antracen <0.1 mg/kg TS 4 D KABJ fluoranten <0.1 mg/kg TS 4 D KABJ pyren <0.1 mg/kg TS 4 D KABJ bens(a)antracen <0.05 mg/kg TS 4 D KABJ krysen <0.05 mg/kg TS 4 D KABJ bens(b)fluoranten <0.05 mg/kg TS 4 D KABJ bens(k)fluoranten <0.05 mg/kg TS 4 D KABJ bens(a)pyren <0.05 mg/kg TS 4 D KABJ dibens(ah)antracen <0.05 mg/kg TS 4 D KABJ benso(ghi)perylen <0.1 mg/kg TS 4 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 4 D KABJ PAH, summa 16 <1.3 mg/kg TS 4 D KABJ PAH, summa cancerogena* <0.2 mg/kg TS 4 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

64 Rapport Sida 2 (7) T NQ9D4K8R5Q Er beteckning Provtagare PG18 0-0,5 m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa övriga* <0.5 mg/kg TS 4 N KABJ PAH, summa L* <0.15 mg/kg TS 4 N KABJ PAH, summa M* <0.25 mg/kg TS 4 N KABJ PAH, summa H* <0.25 mg/kg TS 4 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

65 Rapport Sida 3 (7) T NQ9D4K8R5Q Er beteckning Provtagare PG19 0-0,2 m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.1 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 78.6 % 2 O JOTA PCB 28 <0.002 mg/kg TS 3 D STGR PCB 52 <0.002 mg/kg TS 3 D STGR PCB 101 <0.002 mg/kg TS 3 D STGR PCB 118 <0.002 mg/kg TS 3 D STGR PCB 153 <0.002 mg/kg TS 3 D STGR PCB 138 <0.002 mg/kg TS 3 D STGR PCB 180 <0.002 mg/kg TS 3 D STGR PCB, summa 7* <0.007 mg/kg TS 3 N STGR naftalen <0.1 mg/kg TS 4 D KABJ acenaftylen <0.1 mg/kg TS 4 D KABJ acenaften <0.1 mg/kg TS 4 D KABJ fluoren <0.1 mg/kg TS 4 D KABJ fenantren <0.1 mg/kg TS 4 D KABJ antracen <0.1 mg/kg TS 4 D KABJ fluoranten <0.1 mg/kg TS 4 D KABJ pyren <0.1 mg/kg TS 4 D KABJ bens(a)antracen <0.05 mg/kg TS 4 D KABJ krysen <0.05 mg/kg TS 4 D KABJ bens(b)fluoranten <0.05 mg/kg TS 4 D KABJ bens(k)fluoranten <0.05 mg/kg TS 4 D KABJ bens(a)pyren <0.05 mg/kg TS 4 D KABJ dibens(ah)antracen <0.05 mg/kg TS 4 D KABJ benso(ghi)perylen <0.1 mg/kg TS 4 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 4 D KABJ PAH, summa 16 <1.3 mg/kg TS 4 D KABJ PAH, summa cancerogena* <0.2 mg/kg TS 4 N KABJ PAH, summa övriga* <0.5 mg/kg TS 4 N KABJ PAH, summa L* <0.15 mg/kg TS 4 N KABJ PAH, summa M* <0.25 mg/kg TS 4 N KABJ PAH, summa H* <0.25 mg/kg TS 4 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

66 Rapport Sida 4 (7) T NQ9D4K8R5Q Er beteckning Provtagare PG25 0-0,5 m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.1 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 76.8 % 2 O JOTA PCB 28 <0.002 mg/kg TS 3 D STGR PCB 52 <0.002 mg/kg TS 3 D STGR PCB 101 <0.002 mg/kg TS 3 D STGR PCB 118 <0.002 mg/kg TS 3 D STGR PCB 153 <0.002 mg/kg TS 3 D STGR PCB 138 <0.002 mg/kg TS 3 D STGR PCB 180 <0.002 mg/kg TS 3 D STGR PCB, summa 7* <0.007 mg/kg TS 3 N STGR naftalen <0.1 mg/kg TS 4 D KABJ acenaftylen <0.1 mg/kg TS 4 D KABJ acenaften <0.1 mg/kg TS 4 D KABJ fluoren <0.1 mg/kg TS 4 D KABJ fenantren 0.16 mg/kg TS 4 D KABJ antracen <0.1 mg/kg TS 4 D KABJ fluoranten 0.37 mg/kg TS 4 D KABJ pyren 0.31 mg/kg TS 4 D KABJ bens(a)antracen 0.18 mg/kg TS 4 D KABJ krysen 0.19 mg/kg TS 4 D KABJ bens(b)fluoranten 0.22 mg/kg TS 4 D KABJ bens(k)fluoranten mg/kg TS 4 D KABJ bens(a)pyren 0.12 mg/kg TS 4 D KABJ dibens(ah)antracen <0.05 mg/kg TS 4 D KABJ benso(ghi)perylen <0.1 mg/kg TS 4 D KABJ indeno(123cd)pyren mg/kg TS 4 D KABJ PAH, summa mg/kg TS 4 D KABJ PAH, summa cancerogena* 0.86 mg/kg TS 4 N KABJ PAH, summa övriga* 0.84 mg/kg TS 4 N KABJ PAH, summa L* <0.15 mg/kg TS 4 N KABJ PAH, summa M* 0.84 mg/kg TS 4 N KABJ PAH, summa H* 0.86 mg/kg TS 4 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

67 Rapport Sida 5 (7) T NQ9D4K8R5Q Er beteckning Provtagare PG32 0-0,5 m Linn Carlström Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ANEN As mg/kg TS 1 H ANEN Ba mg/kg TS 1 H ANEN Cd <0.1 mg/kg TS 1 H ANEN Co mg/kg TS 1 H ANEN Cr mg/kg TS 1 H ANEN Cu mg/kg TS 1 H ANEN Hg <0.2 mg/kg TS 1 H ANEN Ni mg/kg TS 1 H ANEN Pb mg/kg TS 1 H ANEN V mg/kg TS 1 H ANEN Zn mg/kg TS 1 H ANEN TS_105 C 77.7 % 2 O JOTA PCB 28 <0.002 mg/kg TS 3 D STGR PCB 52 <0.002 mg/kg TS 3 D STGR PCB 101 <0.002 mg/kg TS 3 D STGR PCB 118 <0.002 mg/kg TS 3 D STGR PCB 153 <0.002 mg/kg TS 3 D STGR PCB 138 <0.002 mg/kg TS 3 D STGR PCB 180 <0.002 mg/kg TS 3 D STGR PCB, summa 7* <0.007 mg/kg TS 3 N STGR naftalen <0.1 mg/kg TS 4 D KABJ acenaftylen <0.1 mg/kg TS 4 D KABJ acenaften <0.1 mg/kg TS 4 D KABJ fluoren <0.1 mg/kg TS 4 D KABJ fenantren <0.1 mg/kg TS 4 D KABJ antracen <0.1 mg/kg TS 4 D KABJ fluoranten <0.1 mg/kg TS 4 D KABJ pyren <0.1 mg/kg TS 4 D KABJ bens(a)antracen <0.05 mg/kg TS 4 D KABJ krysen <0.05 mg/kg TS 4 D KABJ bens(b)fluoranten <0.05 mg/kg TS 4 D KABJ bens(k)fluoranten <0.05 mg/kg TS 4 D KABJ bens(a)pyren <0.05 mg/kg TS 4 D KABJ dibens(ah)antracen <0.05 mg/kg TS 4 D KABJ benso(ghi)perylen <0.1 mg/kg TS 4 D KABJ indeno(123cd)pyren <0.05 mg/kg TS 4 D KABJ PAH, summa 16 <1.3 mg/kg TS 4 D KABJ PAH, summa cancerogena* <0.2 mg/kg TS 4 N KABJ PAH, summa övriga* <0.5 mg/kg TS 4 N KABJ PAH, summa L* <0.15 mg/kg TS 4 N KABJ PAH, summa M* <0.25 mg/kg TS 4 N KABJ PAH, summa H* <0.25 mg/kg TS 4 N KABJ ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

68 Rapport Sida 6 (7) T NQ9D4K8R5Q * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-2 (exklusive provberedning). Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Ett separat prov har torkats vid 105 C för TS-bestämningen. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB7 Mätning utförs med GCMS enligt intern instruktion TKI70. Mätosäkerhet k=2 Enskilda PCB: ±29-33% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±28-35% Rev ANEN JOTA KABJ STGR Godkännare Anna Engberg Joanna Tagai Karin Björk Sture Grägg D Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

69 Rapport Sida 7 (7) T NQ9D4K8R5Q H N O V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
